管线综合布置的一般原则(1)采用城市统一的坐标和标高系统。
(2)地下管线一般自建筑向道路中心线由近到远敷设。
其一般的顺序为：电讯管、缆一电力电缆一热力管线一煤气管线一给水管线一雨水管线一污水管线(3)为了便利管线综合和管理工作，对各种管线在市政道路下的位置，大中城市一般均有基本定位，各城市可以统一规定各类管线在道路上的方位。
如规定电力电缆、煤气、污水管线布置在道路的东侧或南侧；电讯、热力、给水、雨水管线布置在道路的西侧和北侧。
在作小区管线综合时，规划设计单位宜遵循当地的上述规定，并结合小区实际，统一合理地解决各类管线的位置。
这是小区工程管线综合的关键。
(4)各类地下管线在处理竖向位置时，由地面向下的顺序一般为：电讯管、缆一热力电缆一电力管线一煤气管线一给水管线一雨水管线一污水管线其中，要点是电讯管缆应在其他管线之上，而污水管线则应在其他管线的最下方。
(5)所有管线均应力求短捷，少转变、少交叉，尽量和道路平行或垂直敷设；当管线必须转弯敷设时，其转弯半径应符合有关规定。
(6)当几条管线交叉布置发生矛盾时，一般应以压力流管道避让重力流管道；小管径管道让大管径管道；技术要求低的管线让技术要求高的管线；新建管线让己建的永久管线。
(7)所有管线提倡直埋，除明沟排(雨)水外，一般不做地下管沟如电缆沟、暖气沟等：地下管线的上部覆土深度应符合地下管线最小覆土深度表(见表2 -3 - 21)的要求。
(8)各类管线之间及其与其他建筑、设施的最小水平、垂直间距应符合地下管线最小垂直挣距表(见表2-3 - 22)和地下管线交叉最小垂直净距表(见表2-3 - 23 )的要求。
(9)为了方便旋工、检修和不影响交通，地下管线尽可能不要布置在交通频繁的机动车道下面，可优先考虑敷设在绿地或人行道下面，尤其是小口径给水管、煤气管、电力、电讯管缆。
其次，才考虑布置在非机动车道下面。
大管径的给水管、雨水管、污水管等较少检修的管道才可布置在机动车道下面。

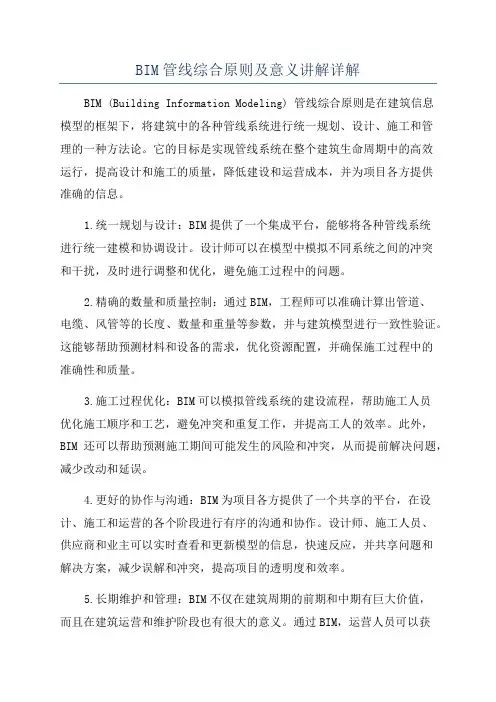

BIM管线综合原则及意义讲解详解BIM (Building Information Modeling) 管线综合原则是在建筑信息模型的框架下，将建筑中的各种管线系统进行统一规划、设计、施工和管理的一种方法论。
它的目标是实现管线系统在整个建筑生命周期中的高效运行，提高设计和施工的质量，降低建设和运营成本，并为项目各方提供准确的信息。
1.统一规划与设计：BIM提供了一个集成平台，能够将各种管线系统进行统一建模和协调设计。
设计师可以在模型中模拟不同系统之间的冲突和干扰，及时进行调整和优化，避免施工过程中的问题。
2.精确的数量和质量控制：通过BIM，工程师可以准确计算出管道、电缆、风管等的长度、数量和重量等参数，并与建筑模型进行一致性验证。
这能够帮助预测材料和设备的需求，优化资源配置，并确保施工过程中的准确性和质量。
3.施工过程优化：BIM可以模拟管线系统的建设流程，帮助施工人员优化施工顺序和工艺，避免冲突和重复工作，并提高工人的效率。
此外，BIM还可以帮助预测施工期间可能发生的风险和冲突，从而提前解决问题，减少改动和延误。
4.更好的协作与沟通：BIM为项目各方提供了一个共享的平台，在设计、施工和运营的各个阶段进行有序的沟通和协作。
设计师、施工人员、供应商和业主可以实时查看和更新模型的信息，快速反应，并共享问题和解决方案，减少误解和冲突，提高项目的透明度和效率。
5.长期维护和管理：BIM不仅在建筑周期的前期和中期有巨大价值，而且在建筑运营和维护阶段也有很大的意义。
通过BIM，运营人员可以获取准确的建筑信息，包括管线系统的位置、状态和维护记录等，方便进行设备维护和更新，提高设备的可用性和寿命。
总之，BIM管线综合原则在建筑工程中具有重要的意义。
它可以提高管线系统的设计质量，减少工程冲突和纠纷，优化施工过程，减少成本和风险，提高建筑的可持续性。
同时，它还可以促进项目各方的协作与沟通，提高项目的效率和质量，提供更好的用户体验和价值。
消防地下室综合管网深化优化方案（一）综合管网的调整、优化方针指导1.1综合调整、优化的目标综合管线布置由于涉及各专业（土建、水电及其它专业）的施工，并且与工艺、安全、经济、维护等各方面相关。
综合调整、优化的结果直接关系到工程的直接观感，关系到后期维护的便利性，安全性等结果。
1.2综合调整的具体指导性原则①必须符合设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原机电系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。
进行管线综合布置只是使管线布置更加合理而不是修改原设计。
进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。
对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。
②必须符合国家有关施工验收及规范的要求国家有关施工验收及规范对一些管线的布置已有明确的技术要求，编制时应严格参照有关要求进行，以使机电系统的安装符合规范要求，这是确保工程验收及工程评优的关键。
比如：规范明确规定管道的布置排列、管道离墙、柱等支掌物、障碍物的距离，管线综合布置时均应给予充分的考虑。
③必须符合建筑结构的要求综合布置时充分考虑建筑结构的特点，合理设计管线布置位置及空间，有可能尽量采用综合支吊架（即多管共用支吊架），减少支吊架的数量，减少支架和结构的连接点数量，将支吊架固定点安装在建筑的承重部位。
④考虑管线之间的安装操作空间管线安装及维护时，均需要预留一定的安装操作空间。
如焊接管道需要考虑焊枪的焊接空间；丝扣连接的管道需要预留安装喉钳操作空间；保温管道需要预留保温层的安装空间；阀门安装位置除按设计及规范安装要求外还需要考虑阀门操作手柄的操作位置，以及日后运行时操作的方便性，以方便维护、维修单位的使用，当然也需要考虑阀门重新拆装的方便性；桥架安装需要考虑操作人员敷设线缆的操作空间及日后的检修空间。
⑤考虑管线的安装顺序影响由于管线安装不是同时进行，有一定的先后次序。
一、管线综合原则1总原则1.1 大管优先，小管让大管；1.2 有压管让无压管；1.3 低压管避让高压管；1.4 常温管让高温、低温管；1.5 可弯管线让不可弯管线、分支管线让主干管线；1.6 附件少的管线避让附件多的管线，安装、维修空间≥500mm;1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8 当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；如果同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层;1.9 当各专业管道存在大面积重叠时(如走道、核心筒等)，由上到下各专业管线布置顺序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10 综合管线间距最小值要求：2结构专业2.1结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；2.2结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3 对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认,并在结构图上表示;2.4 设备管道如果需要穿梁，则开洞尺寸必须小于1/3梁高度，而且小于250。
开洞位置位于梁高度的中心处。
在平面的位置，位于梁跨中的1/3处。
穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5 在剪力墙上穿洞时,一般对于尺寸小于300x300的洞口，不另外表示。
但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避免碰到暗柱。
现场在墙上留洞时，如果发现洞口碰暗柱情况，需要通知结构专业进行处理；2.6 在连梁上穿洞时，则开洞尺寸必须小于1/3梁高度，而且小于800；2.7 结构不表示的小洞口，其他专业一定要表示清楚，并确认无误后方可施工；2.8 结构楼板上，柱帽范围不可穿洞。
3水专业3.1 管线要尽量少设置弯头；3.2 给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；3.3 除设计提升泵外，带坡度的无压水管绝对不能上翻;3.4 给水引入管与排水排出管的水平净距离不得小于1m。
室外管线综合布置原则一、引言室外管线的布置是一个复杂而重要的工程，它关系到城市的供水、供电、供气、供热等基础设施的正常运行。
为了确保室外管线的布置能够达到高效、安全、可持续的目标，我们需要制定一些综合布置原则。
二、原则一：合理布局1.确定管线布置的功能区域，并按照功能区域对管线进行分组。
常见的功能区域包括居民区、商业区、工业区等。
2.根据不同功能区域的需求，合理规划管线的走向和分布密度。
例如，在居民区应优先布置给水供应管线，而在工业区应优先布置工业废水排放管线。
3.在管线布置时考虑周围建筑物、道路、地质条件等因素，避免管线受到损坏或影响周边环境。
三、原则二：安全可靠1.安全是室外管线布置的首要考虑因素。
需要确保管线布置在无人行区、车辆行驶区或不易被破坏的区域。
2.对于易燃、易爆、有毒的管道，需要设置相应的安全措施，如防爆阀、独立遮挡物等，以确保人员和环境的安全。
3.针对地震、洪涝等自然灾害，应采取适当的安全措施，例如固定管线、防水加固等，以保证管线的可靠性和稳定性。
四、原则三：便捷维护1.管线的维护和检修是管线布置的重要环节。
应留出足够的空间和通道，以便快速、安全地进行维护工作。
2.设置便捷的进出口，方便工作人员和设备进入进行维护和检修。
3.在管线布置时，考虑到未来的维护工作，并预留足够的空间和设备。
五、原则四：节约资源1.室外管线的布置应尽量减少资源的浪费。
根据需求和规划，合理确定管线的长度和直径，避免过度投入。
2.在管线设计中，应优先考虑采用新型材料和技术，以提高效率和降低能耗。
六、原则五：环境友好1.室外管线的布置应符合环保要求，减少对周边环境的影响。
选择环保材料和技术，减少管线的排放、泄漏等问题。
2.在管线布置过程中，应加强环境监控和保护，避免对土壤、水体等环境资源造成破坏。
七、原则六：可持续发展1.室外管线的布置应考虑未来的发展需求，符合城市的可持续发展规划。
2.优先采用可再生能源和清洁能源，减少对传统能源的依赖。
管线综合优化的目的和原则随着社会进步，人们对建筑的安全性、智能化、舒适性和节能提出了更高的要求，促使机电系统繁多，管线种类也很复杂，而机电管线安装空间也越来越紧张。
为了达到合理布置管线的目的，传统使用二维软件（如CAD）绘制机电综合图纸，并辅以局部的剖面图的方式来解决机电管线综合的问题。
由于传统的管线综合存在先天的局限性，不能完全保证其管线布局的合理性。
采用目前的BIM 技术，可以大幅度提高管线综合的效率。
既然用BIM技术来做管线优化，首先第一步需要了解管线优化的目的：1、综合管线初步定位2、保证阀门及附件的安装空间3、综合管线整体布局协调合理4、保证合理的操作与检修空间然后需要了解优化的具体原则：原则一：1.1 自上而下一般顺序应为电→风、水。
1.2 管线发生冲突需要调整时，以不增加工程量为原则……1.3 对已有一次结构预留孔洞的管线，应尽量减少位置的移动。
1.4 与设备连接的管线，应减少位置的水平及标高位移。
1.5 布置时考虑预留检修及二次施工的空间，尽量将管线提高，与吊顶间留出尽量多的空间。
1.6 在保证满足设计和使用功能的前提下，管道、管线尽量暗装于管道井、电井内、管廊内、吊顶内。
1.7 要求明装的尽可能的将管线沿墙、梁、柱走向敷设，最好是成排、分层敷设布置。
原则二2.1 小管让大管：小管绕弯容易，且造价低。
2.2 分支管让主干管：分支管一般管径较小，避让理由见第1条，另外还有一点，分支管的影响范围和重要性不如主干管。
2.3 有压管让无压管（压力流管让重力流管）：无压管（或重力流管）改变坡度和流向，对流动影响较大。
2.4 可弯管让不能弯的管。
2.5 低压管让高压管：高压管造价高，且强度要求也高。
2.6 气体管让水管：水流动的动力消耗大。
2.7 金属管让非金属管：金属管易弯曲、切割和连接。
2.8 一般管道让通风管：通风管道体积大，绕弯困难。
2.9 阀件小的让阀件多的：考虑安装、操作、维护等因素。
BIM管线综合原则总原则1.1 大管优先，小管让大管；1.2 有压管让无压管；1.3 低压管避让高压管；1.4 常温管让高温、低温管；1.5 可弯管线让不可弯管线、分支管线让主干管线；1.6 附件少的管线避让附件多的管线，安装、维修空间≥500mm；1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8 当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；如果同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层；1.9 当各专业管道存在大面积重叠时（如走道、核心筒等），由上到下各专业管线布置顺序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10 综合管线间距最小值要求：结构专业2.1 结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；2.2 结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3 对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认，并在结构图上表示；2.4 设备管道如果需要穿梁，则开洞尺寸必须小于1/3梁高度，而且小于250。
开洞位置位于梁高度的中心处。
在平面的位置，位于梁跨中的1/3处。
穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5 在剪力墙上穿洞时，一般对于尺寸小于300x300的洞口，不另外表示。
但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避免碰到暗柱。
现场在墙上留洞时，如果发现洞口碰暗柱情况，需要通知结构专业进行处理；2.6 在连梁上穿洞时，则开洞尺寸必须小于1/3梁高度，而且小于800；2.7 结构不表示的小洞口，其他专业一定要表示清楚，并确认无误后方可施工；2.8 结构楼板上，柱帽范围不可穿洞。
水专业3.1 管线要尽量少设置弯头；3.2 给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；3.3 除设计提升泵外，带坡度的无压水管绝对不能上翻；3.4 给水引入管与排水排出管的水平净距离不得小于1m。
管线综合优化的目的和原则随着社会进步，人们对建筑的安全性、智能化、舒适性和节能提出了更高的要求，促使机电系统繁多，管线种类也很复杂，而机电管线安装空间也越来越紧张。
为了达到合理布置管线的目的，传统使用二维软件（如CAD）绘制机电综合图纸，并辅以局部的剖面图的方式来解决机电管线综合的问题。
由于传统的管线综合存在先天的局限性，不能完全保证其管线布局的合理性。
采用目前的BIM 技术，可以大幅度提高管线综合的效率。
既然用BIM技术来做管线优化，首先第一步需要了解管线优化的目的：1、综合管线初步定位2、保证阀门及附件的安装空间3、综合管线整体布局协调合理4、保证合理的操作与检修空间然后需要了解优化的具体原则：原则一：1.1 自上而下一般顺序应为电→风、水。
1.2 管线发生冲突需要调整时，以不增加工程量为原则……1.3 对已有一次结构预留孔洞的管线，应尽量减少位置的移动。
1.4 与设备连接的管线，应减少位置的水平及标高位移。
1.5 布置时考虑预留检修及二次施工的空间，尽量将管线提高，与吊顶间留出尽量多的空间。
1.6 在保证满足设计和使用功能的前提下，管道、管线尽量暗装于管道井、电井内、管廊内、吊顶内。
1.7 要求明装的尽可能的将管线沿墙、梁、柱走向敷设，最好是成排、分层敷设布置。
原则二2.1 小管让大管：小管绕弯容易，且造价低。
2.2 分支管让主干管：分支管一般管径较小，避让理由见第1条，另外还有一点，分支管的影响范围和重要性不如主干管。
2.3 有压管让无压管（压力流管让重力流管）：无压管（或重力流管）改变坡度和流向，对流动影响较大。
2.4 可弯管让不能弯的管。
2.5 低压管让高压管：高压管造价高，且强度要求也高。
2.6 气体管让水管：水流动的动力消耗大。
2.7 金属管让非金属管：金属管易弯曲、切割和连接。
2.8 一般管道让通风管：通风管道体积大，绕弯困难。
2.9 阀件小的让阀件多的：考虑安装、操作、维护等因素。
BIM综合管线优化原则优化目的：优化原则的目的：①做到综合管线初步定位及各专业之间无明显不合理的交叉；②保证各类阀门及附件的安装空间；③综合管线整体布局协调合理；④保证合理的操作与检修空间。
一、总则：1.1自上而下一般顺序应为电→风、水；1.2管线发生冲突需要调整时，以不增加工程量为原则；1.3对已有一次结构预留孔洞的管线，应尽量减少位置的移动；1.4与设备连接的管线，应减少位置的水平及标高位移；1.5布置时考虑预留检修及二次施工的空间，尽量将管线提高，与吊顶间留出尽量多的空间；1.6在保证满足设计和使用功能的前提下，管道、管线尽量暗装于管道井、电井内、管廊内、吊顶内；1.7要求明装的尽可能的将管线沿墙、梁、柱走向敷设，最好是成排、分层敷设布置。
二、一般原则2.1.小管让大管：小管绕弯容易，且造价低；2.2.分支管让主干管：分支管一般管径较小，避让理由见第1条，另外还有一点，分支管的影响范围和重要性不如主干管；2.3.有压管让无压管（压力流管让重力流管）：无压管（或重力流管）改变坡度和流向，对流动影响较大；2.4.可弯管让不能弯的管；2.5.低压管让高压管：高压管造价高，且强度要求也高；2.6.气体管让水管：水流动的动力消耗大；2.7.金属管让非金属管：金属管易弯曲、切割和连接；2.8.一般管道让通风管：通风管道体积大，绕弯困难；2.9.阀件小的让阀件多的：考虑安装、操作、维护等因素；2.10.检修次数少的方便的让检修次数多的和不方便的：这是从后期维护方面考虑的2.11.常温管让高（低）温管（冷水管让热水管、非保温管让保温管）：高于常温要考虑排气；低于常温要考虑防结露保温；2.12.热水管道在上，冷水管道在下；2.13.给水管道在上，排水管道在下；2.14.电气管道在上，水管道在下；风管道在中下。
2.15.空调冷凝管、排水管对坡度有要求，应优先排布；2.16.空调风管、防排烟风管、空调水管、热水管等需保温的管道要考虑保温空间。
室外管线综合布置原则室外管线综合布置原则室外管线的综合布置是指在室外环境下，对各种管线进行合理的布置和安装，以保证管线的正常运行和维护。
室外管线的综合布置需要考虑多种因素，如管线类型、管线长度、管线数量、管线材料、管线用途、管线安全等等。
下面将介绍室外管线综合布置的原则。
1. 安全原则安全是室外管线综合布置的首要原则。
在管线的布置过程中，必须考虑到管线的安全性，避免管线与其他设施、建筑物等发生碰撞，造成安全事故。
同时，还要考虑到管线的防雷、防腐、防爆等安全措施，以保证管线的安全运行。
2. 美观原则室外管线的综合布置还需要考虑到美观原则。
管线的布置应该符合环境美学要求，不影响周围环境的美观度。
在管线的布置过程中，应该尽量避免管线的交叉、穿越、悬挂等不美观的现象。
3. 经济原则室外管线的综合布置还需要考虑到经济原则。
在管线的布置过程中，应该尽量减少管线的长度和数量，降低管线的成本。
同时，还要考虑到管线的维护成本和使用寿命，选择经济实用的管线材料和设备。
4. 实用原则室外管线的综合布置还需要考虑到实用原则。
在管线的布置过程中，应该根据管线的用途和功能，选择合适的管线材料和设备。
同时，还要考虑到管线的维护和维修，保证管线的正常运行。
5. 环保原则室外管线的综合布置还需要考虑到环保原则。
在管线的布置过程中，应该尽量减少管线对环境的影响，选择环保材料和设备。
同时，还要考虑到管线的排放和处理，保护环境和生态。
综上所述，室外管线的综合布置需要考虑到安全、美观、经济、实用和环保等多种因素。
在管线的布置过程中，应该根据实际情况，综合考虑各种因素，制定合理的管线布置方案，保证管线的正常运行和维护。
管线工程综合设计原则与重难点管线工程综合设计原则1.大管优先。
因小管道造价低易安装，且大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占据的空间较大，在平面图中先作布置。
2.临时管线避让长久管线。
3.有压让无压。
无压管道，如生活污水、粪便污水排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件，所以在与有压管道交叉时，有压管道应避让。
4.金属管避让非金属管。
因为金属管较容易弯曲、切割和连接。
5.电气避热避水。
在热水管道上方及水管的垂直下方不宜布置电气线路。
6.消防水管避让冷冻水管（同管径）。
因为冷冻水管有保温，则有利于工艺和造价。
7.低压管避让高压管。
因为高压管造价高。
8.强弱电分设。
由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内，而且留一定距离。
9.附件少的管道避让附件多的管道。
这样有利于施工和检修，更换管件。
各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出施工安装、维修更换的操作距离、设置支、柱、吊架的空间等。
管线综合重点及难点部位1．机房内的管线布置：本工程所涉的机房主要有给排水机房、换热机房、消防泵房和空调机房等。
机房内管道规格较大，且需要与机电设备进行连接。
针对各种管线，把能够成排布置的成排布置，并合理安排管道走向，尽量减少管道在机房内的交叉、返弯等现象。
在一些管线较多的部位，通过计算制作联合的管道支架，既节省空间，又可以节省材料，把整个机房布置得合理整齐。
2．出入机房的大型排管：出入机房的管道多为成排布置，我们会根据管道的材质和管道内的流体特征，计算管道重量，编制具体的管道支吊架制作安装方案。
3．管道竖井处：管道竖井是管道较为集中的部位，应提前进行管道综合，否则会使管道布置凌乱。
对该部位的管道进行分析，根据管道到各个楼层的出口来具体确定管道在竖井内的位置，并在竖井入口处做大样图，标明不同类型的管线的走向、管径、标高、坐标位置。
阐述管线综合平衡的原则1管线综合平衡工作程序各专业机电施工单位，在图纸会审后，依据设计单位的施工图进行施工现场复核。
复核现场土建情况、装饰装修的要求，各专业之间的管路、线路和设备的走向和位置，充分了解施工图的意图后在总包单位的协调下，考虑机电安装时的步骤和要求、施工时间及施工周期，进行各专业的设备和管线的综合平衡布排，绘制深化设计图纸，经原施工图设计单位审批后报监理单位和业主，在总包协调下进行下一步机电安装施工。
2管线综合平衡的原则2.1管线综合平衡的基本原则管线综合平衡的基本原则：进行各专业管线综合平衡时，按管线综合平衡的三个等级，依照等级的“重要性排序逻辑”，优先考虑重要等级。
同一等级内的管线，应按每级的管线综合平衡原则，优先考虑重要的配管、配线。
如先考虑排水管、消防管与其他高等级管路的配置方式。
在管线的配管综合平衡时，要同时考虑支、吊架的设置。
2.1.1第一级的管线综合平衡原则：（1）电气、弱电的管、线槽均安排在水管的上方。
（2）排水管有坡度要求，管线综合平衡时必须优先考虑，以确保排水顺畅。
（3）热力管路及温差变化大的管路，支架方式和位置应按施工图实施。
（4）消防设备及配管以法规规定和消防部门审核批准的施工图为准。
（5）电气线缆与弱电线缆应该分别平行、配置，或采取隔离或屏蔽措施。
（6）楼板预埋管路及套管，应于施工审图后的管线综合时，在图上标示。
2.1.2第二级的管线综合平衡原则：（1）管径尺寸较大的管路或管道材质施工较难的管路（如较硬、脆、不易加工等），在施工审图后的管线综合时应尽量放在支吊架的最高层。
（2）在施工审图后的管线综合时，大型设备基座与配管应标示清楚，并应考虑设备搬运路线及其他工种的施工影响。
（3）水平管路配置上下平行时，以上下二层为宜。
并应将管路接口上下错开，解决同时施工时的冲突，并方便日后维修检修。
2.1.3第三级管线综合平衡原则：（1）管路上下层数超过二层，遇支管接出冲突时，应采用上下层错开一定距离接出予以除干涉。
1、地下室给排水管线标高原则按照喷淋系统为,消火栓和给排水管道标高为,H为结构梁底标高,该标高为管中;
风管顶贴梁底安装,电气桥架、线槽顶为,H为结构梁底标高,
排水管标高按照图面标注安装;
当给排水专业、通风专业和电气专业各管线有竖向交叉又无法避让时,应遵循以下原则: 1给排水管线与给排水管线有竖向交叉时,有压管让无压管,小管让大管,压力管从重力管上部绕过,小管从大管上绕过;
2给排水管线与风管竖向交叉时,压力管道应从上绕过,重力管在通风专业协调设在风管上部;
3给排水管线与电气管竖向交叉时,给排水管线敷设在电气专业管线下方;
4给排水管线与空调水主干管竖向交叉时,给排水管上弯至空调水管上方;
5空调水主干管与电气桥架竖向交叉时,桥架上弯至空调水主管上方;
6空调水主干管与风管竖向交叉时,最大边长大于等于2000的,空调水管上弯至风管上方,最大边长小于2000的,风管上弯至水管上方;
7电气桥架与风管竖向交叉时,电气桥架上弯至风管上方;
所有管线应协调统筹布置,最终任何交叉管线最下方净高不得影响建筑使用功能,无法满足时应联系设计方修改调整;
当梁、通风管道、成排布置的管道、桥架等障碍物宽度大于时,其下放应增设喷头;。
城市工程管线综合规划规范一、引言城市工程管线综合规划是指对城市内各类地下管线进行科学统筹、合理规划和管理的重要工作。
它涉及到城市的供水、供气、供电、供热、污水处理、通信网络等方面，直接关系到城市居民的生活质量和城市发展的可持续性。
本规范旨在制定城市工程管线综合规划的一般要求和规范，以确保城市工程管线的安全、高效和可持续发展。
二、规划目标城市工程管线综合规划的目标是实现以下几个方面的要求：1. 合理布局：根据城市发展需求和土地利用情况，合理确定各类管线的布局，确保供应和服务的有效覆盖。
2. 安全运营：确保各类管线的建设和运营符合相关安全规范，最大程度地预防事故和灾害的发生，保障城市居民的生命财产安全。
3. 环境友好：减少对环境的负面影响，采取合适的技术和措施，降低管线建设和运营对生态环境的影响。
4. 资源优化：合理利用和配置各类资源，提高资源利用效率，提供可持续的城市发展支持。
三、规划原则城市工程管线综合规划应遵循以下原则：1. 综合规划原则：将各类管线纳入综合规划范畴，便于全面统筹、协调布局和随需调整。
2. 适应性原则：根据城市发展需要、现有管线设施和未来发展趋势，确定合适的管线布局和容量规划。
3. 安全原则：严格按照国家或地方规定的标准和建设标准，确保管线建设和运营的安全可靠。
4. 环境友好原则：在管线规划和建设过程中，采取环保措施，降低对土地、水资源和生态环境的影响。
5. 经济可行原则：在规划过程中，充分考虑项目的经济可行性，合理配置资源，降低建设和运营成本。
四、规划内容城市工程管线综合规划应包括以下内容：1. 城市发展分析：根据城市的发展规划和人口变化趋势，对城市未来的发展需求进行分析和预测。
2. 管线布局规划：根据城市的土地利用规划和交通规划，确定各类管线的布局，包括主干线路和支线路的位置。
3. 管线容量规划：根据城市发展的需求预测，确定各类管线的容量规划，确保供应和服务的有效覆盖。
4. 管线安全设计：根据相关法律法规和安全规范要求，对各类管线进行安全设计和管理，确保运营的安全可靠。
地下车库之综合管线设计及调整原则地下车库的综合管线设计及调整原则主要包括以下几个方面：排水系统设计、供水系统设计、燃气系统设计、消防系统设计、通风系统设计等。
设计方案需要考虑到车库的使用需求、安全要求、节能要求等。
首先，排水系统设计是地下车库综合管线设计的重要组成部分。
地下车库需要考虑地下水位及雨水排放问题。
设计时应确保排水系统能够迅速排水，防止车库内积水，确保车辆及人员安全。
排水管道的布置应符合地形条件，并合理设置排水装置，防止污物堵塞管道。
其次，供水系统设计应考虑到车库内的使用需求。
包括洗车设备、消防设备及卫生用水等需求，供水管道的布置应合理，并具有足够的供水能力。
供水管道应采用优质材料，确保供水质量符合相关标准，安全可靠。
燃气系统设计是地下车库综合管线设计的重要组成部分。
车库中可能存在燃气车，因此需要设计适当的燃气管道布置及防护措施。
燃气管道应符合相关标准，采用合适的材料，防止泄漏及安全事故的发生。
消防系统设计是地下车库综合管线设计的重要组成部分。
包括消防水源、消防水管、灭火器等。
消防水源需保证供水充足，消防水管的布置应合理，灭火器的设置应便于使用。
同时，车库中应设置疏散通道和消防标识等，以确保人员安全疏散。
通风系统设计也是地下车库综合管线设计的重要组成部分。
车库内可能存在车辆尾气、排气扇、排烟系统等，需要考虑车库内的通风情况。
通风管道的布置应合理，通风设备的选择应符合车库使用需求及相关规定。
综合而言，地下车库的综合管线设计需要综合考虑排水系统、供水系统、燃气系统、消防系统及通风系统等多个方面的要求。
设计时需要根据车库的具体条件和使用需求进行合理的布置，并确保设计满足安全、可靠、节能等方面的要求。
此外，设计还需要参考相关法规与标准，确保设计方案的合规性。
管线综合原则（参照三审要点）1、小管让大管2、有压管让无压管3、室内冷、热水管上、下平行敷设时，冷水管应在热水管下方4、给水管与排水管上、下平行敷设时，给水管应在排水管上方5、核查管道之间的间距，确保安装间距满足施工及检修要求6、重力流排水管的转向处宜做顺水连接，禁止逆水流方向连接。
7、冷凝水管管线禁止几字形翻弯8、空调供回水管，有条件可以上翻弯或采取其他措施的前提下，不应出现下翻弯。
且经历避免大面积的出现几字弯的情况。
9、冷凝水管，从风机盘管出口禁止上翻弯10、管道之间的间距及管道与墙的间距，确保安装间距（如：风管之间预留100mm勺间距，贴梁预留50m嗣距）11 、大于1.2 米的风管下方增设的喷淋头应设置到位，并确保不影响净高要求。
12、注意检查管道穿越楼梯间等疏散通道或立管位置是否影响疏散宽度等13、桥架排列是遵循强电桥架在上弱电桥架在下勺原则（局部特殊情况除外）应敷设在易燃易爆气体管和热力管道勺下方14、桥架尽量避免出现“几”字形翻弯（直角翻弯）15、桥架水管空间关系遵循桥架在上，水管在下勺原则（局部特殊情况除外）配电等用电设备上方不得出现水管。
16、桥架间距要求:a. 两组电缆桥架在同一高度平行敷设时, 其间净距不小于0.6m，桥架距墙壁或柱边净距》100mm b.在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，与其他专业之间的距离最好保持在》100mm17、在有条件的情况下需多考虑设备检修、设备运输、设备吊装、18、安装在吊顶内暖通设备末端，应设置在梁窝内，不应吊装在梁下19、风管应在梁窝内完成交叉上下翻，不应在梁下交叉20、位于吊顶上方的管线需与吊顶保持至少100mm的间隙，以便安装支管。
21、管线沿路由方向尽量平行排布（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。
管线综合调整原则
1.总体原则
尽量利用梁内空间。
绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。
在管道十字交叉时，这些梁内空间可以被很好的利用起来。
在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。
2.避让原则
1.有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。
无压管道内介质仅受重力作用
由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满
足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。
有压管道是在压力作用下克服沿
程阻力沿一定方向流动。
一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效果产生影
响。
因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。
2.小管道避让大管道。
通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和
移动。
应先确定大管道的位置，后布置小管道的位置。
在两者发生冲突时，应调整小管道，因为小
管道造价低且所占空间小，易于更改路由和移动安装。
3.冷水管道避让热水管道。
热水管道需要保温，造价较高，且保温后的管径较大。
另外，热水管道翻
转过于频繁会导致集气。
因此在两者相遇时，一般调整冷水管道。
4.附件少的管道避让附件多的管道。
安装多附件管道时要注意管道之间留出足够的空间（需考虑法
兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。
5.临时管道避让永久管道。
新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。
3.垂直面排列管道原则
热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。
（项目没有特别要求，管线按梁下50mm放置）
4.管道间距
考虑到水管外壁、空调水管、空调风管保温层的厚度。
电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿构造墙需要90度拐弯风道及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。
不同专业管线间距离，尽量满足现场施工规范要求。
（项目没有特别要求，桥架专业之间的间距20mm，其他管线均为50mm）
5.
考虑机电末端空间
整个管线的布置过程中考虑到以后送回风口、灯具、烟感探头、喷洒头等的安装，合理地布置吊顶区域机电各末端在吊顶上的分布，以及电气桥架安装后防线的操作空间以及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。
上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离一边安装、维修为原则。
