室内装修工程综合管线布置2017

御景园小区3#、7#、10#楼装饰装修专项施工方案编制单位：福建省龙天建设工程有限公司编制人：林泉斌审核人：施一奇编制日期：2017年1月目录第一章、编制依据及说明2第二章、工程概况3第三章、质量、安全文明等施工目标3第四章、环保控制4第五章、抹灰工程6第六章、地面、楼面工程10第七章、墙面和顶棚19第八章、入户门安装和防火门安装22第九章、厨房、卫生间排风道安装25第十章、公共部位墙、地砖的铺贴错误!未定义书签。

第十一章、楼梯踏步30第十二章、扶手30第十三章、散水、台阶及坡道31第十四章、施工管理措施32第一章、编制依据及说明本方案依据御景园小区3#、7#、10#楼工程建施图纸、招标文件等的技术要求，本工程项目的施工达到以下现行中华人民共和国及广州市、建筑装饰行业的—切有关法规、规范的要求，如下述标准及规范要求如有出入则以现行国家、行业及地方标准和技术规范的要求。

1.1 附件1：ace与GBT19011-2008标准主要差异性分析第二章、工程概况本工程由3#、7#、10#楼组成。

地下室由3#、7#、10#楼组成，地面标高为-5.28米、层高为5.25米，面积为6946.29㎡；地上部分：3#楼，地上11层，1层为架空层，一层高2.6米，二层高以上住宅3.0米，建筑高度32.45米，建筑面积5284.08平方米；7#楼地上18层，一层高2.6米，二层高以上住宅3.0米，建筑高度53.6米，建筑面积10321.96平方米；10楼地上18层，一层高2.6米，二层高以上住宅3.0米，建筑高度53.6米，建筑面积10321.96平方米；总建筑面积32874.29平方米。

结构类型为剪力墙结构。

耐火等级为二级；抗震设防烈度为六度，屋面和地下室防水等级为二级，设计合理使用年限为50年。

第三章、质量、安全文明等施工目标一、质量目标以工程质量为重点，按中华人民共和国建筑装饰行业的—切有关法规、规范的要求，保证按照国家和行业相关施工验收规范组织验收，工程质量达到市合格标准。

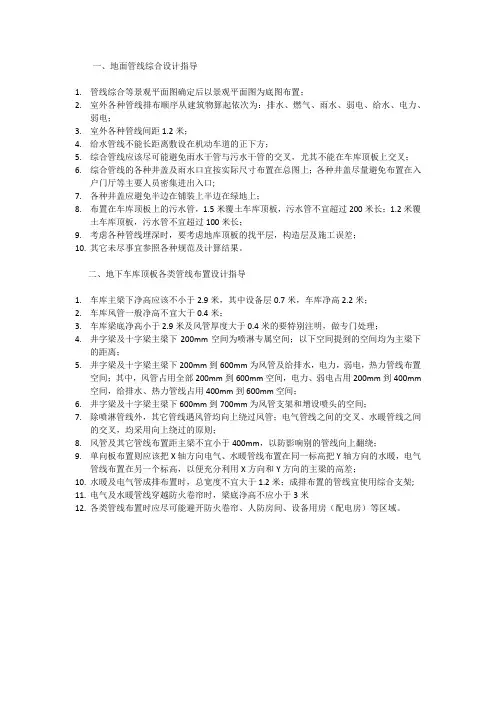

一、地面管线综合设计指导1.管线综合等景观平面图确定后以景观平面图为底图布置；2.室外各种管线排布顺序从建筑物算起依次为：排水、燃气、雨水、弱电、给水、电力、弱电；3.室外各种管线间距1.2米；4.给水管线不能长距离敷设在机动车道的正下方；5.综合管线应该尽可能避免雨水干管与污水干管的交叉，尤其不能在车库顶板上交叉；6.综合管线的各种井盖及雨水口宜按实际尺寸布置在总图上；各种井盖尽量避免布置在入户门厅等主要人员密集进出入口;7.各种井盖应避免半边在铺装上半边在绿地上；8.布置在车库顶板上的污水管，1.5米覆土车库顶板，污水管不宜超过200米长；1.2米覆土车库顶板，污水管不宜超过100米长；9.考虑各种管线埋深时，要考虑地库顶板的找平层，构造层及施工误差；10.其它未尽事宜参照各种规范及计算结果。

二、地下车库顶板各类管线布置设计指导1.车库主梁下净高应该不小于2.9米，其中设备层0.7米，车库净高2.2米；2.车库风管一般净高不宜大于0.4米；3.车库梁底净高小于2.9米及风管厚度大于0.4米的要特别注明，做专门处理；4.井字梁及十字梁主梁下200mm空间为喷淋专属空间；以下空间提到的空间均为主梁下的距离；5.井字梁及十字梁主梁下200mm到600mm为风管及给排水，电力，弱电，热力管线布置空间；其中，风管占用全部200mm到600mm空间，电力、弱电占用200mm到400mm 空间，给排水、热力管线占用400mm到600mm空间；6.井字梁及十字梁主梁下600mm到700mm为风管支架和增设喷头的空间；7.除喷淋管线外，其它管线遇风管均向上绕过风管；电气管线之间的交叉、水暖管线之间的交叉，均采用向上绕过的原则；8.风管及其它管线布置距主梁不宜小于400mm，以防影响别的管线向上翻绕；9.单向板布置则应该把X轴方向电气、水暖管线布置在同一标高把Y轴方向的水暖，电气管线布置在另一个标高，以便充分利用X方向和Y方向的主梁的高差；10.水暖及电气管成排布置时，总宽度不宜大于1.2米；成排布置的管线宜使用综合支架;11.电气及水暖管线穿越防火卷帘时，梁底净高不应小于3米12.各类管线布置时应尽可能避开防火卷帘、人防房间、设备用房（配电房）等区域。

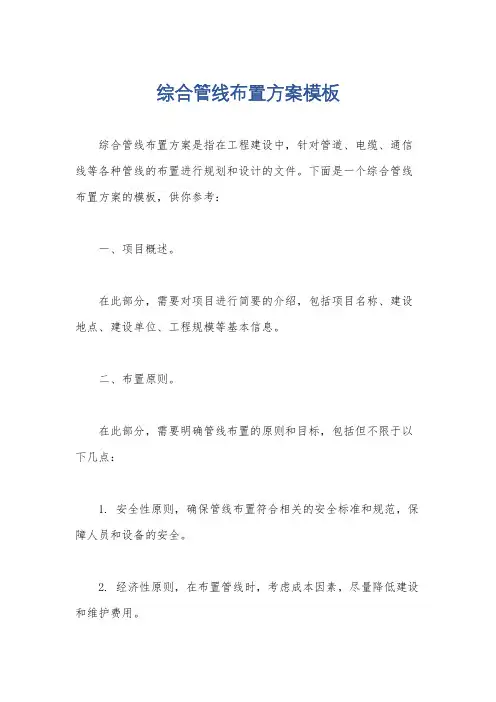

综合管线布置方案模板综合管线布置方案是指在工程建设中，针对管道、电缆、通信线等各种管线的布置进行规划和设计的文件。

下面是一个综合管线布置方案的模板，供你参考：一、项目概述。

在此部分，需要对项目进行简要的介绍，包括项目名称、建设地点、建设单位、工程规模等基本信息。

二、布置原则。

在此部分，需要明确管线布置的原则和目标，包括但不限于以下几点：1. 安全性原则，确保管线布置符合相关的安全标准和规范，保障人员和设备的安全。

2. 经济性原则，在布置管线时，考虑成本因素，尽量降低建设和维护费用。

3. 环境友好原则，尽量减少对环境的影响，避免对自然资源和生态环境造成破坏。

4. 可维护性原则，考虑到管线的维护和修复，确保布置方案易于维护和管理。

三、管线布置设计。

在此部分，需要具体描述管线的布置设计，包括但不限于以下几点：1. 管线类型，列出各种管线的类型，如水管、燃气管、电缆等。

2. 管线走向，描述管线的走向，包括起点、终点、中途经过的地点等。

3. 管线连接，说明各个管线之间的连接方式，包括接头、法兰等。

4. 管线深度，确定各个管线的埋深，考虑地质条件和使用要求。

5. 管线保护措施，考虑到管线的安全，设计相应的保护措施，如防腐处理、防护层等。

6. 管线标识，确定管线的标识方式，以便于维护和管理。

四、施工方案。

在此部分，需要提供管线布置的施工方案，包括但不限于以下几点：1. 施工顺序，确定管线的施工顺序，确保施工过程中的协调与顺利进行。

2. 施工方法，描述管线的具体施工方法，包括挖掘、敷设、焊接等。

3. 施工周期，预估管线布置的施工周期，合理安排施工进度。

4. 施工安全，制定相应的施工安全措施，保障施工人员的安全。

五、环境保护措施。

在此部分，需要提供管线布置过程中的环境保护措施，包括但不限于以下几点：1. 土地复原，在施工完成后，对受影响的土地进行复原和恢复。

2. 水体保护，保护周边水体的水质和生态环境，避免污染。

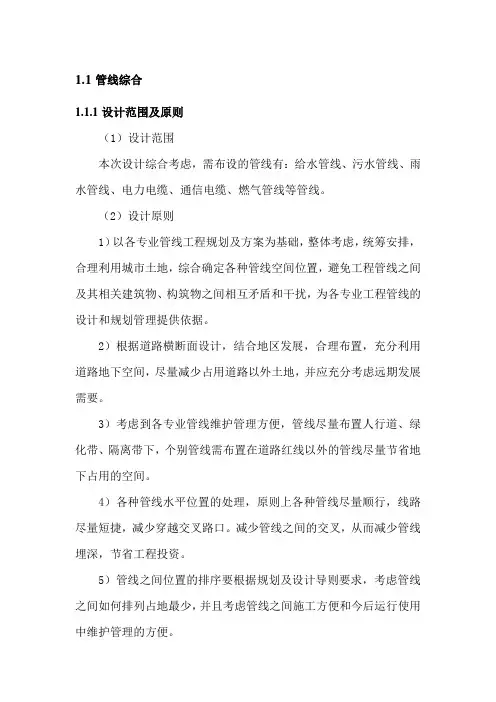

1.1管线综合1.1.1设计范围及原则（1）设计范围本次设计综合考虑，需布设的管线有：给水管线、污水管线、雨水管线、电力电缆、通信电缆、燃气管线等管线。

（2）设计原则1）以各专业管线工程规划及方案为基础，整体考虑，统筹安排，合理利用城市土地，综合确定各种管线空间位置，避免工程管线之间及其相关建筑物、构筑物之间相互矛盾和干扰，为各专业工程管线的设计和规划管理提供依据。

2）根据道路横断面设计，结合地区发展，合理布置，充分利用道路地下空间，尽量减少占用道路以外土地，并应充分考虑远期发展需要。

3）考虑到各专业管线维护管理方便，管线尽量布置人行道、绿化带、隔离带下，个别管线需布置在道路红线以外的管线尽量节省地下占用的空间。

4）各种管线水平位置的处理，原则上各种管线尽量顺行，线路尽量短捷，减少穿越交叉路口。

减少管线之间的交叉，从而减少管线埋深，节省工程投资。

5）管线之间位置的排序要根据规划及设计导则要求，考虑管线之间如何排列占地最少，并且考虑管线之间施工方便和今后运行使用中维护管理的方便。

6）各种管线水平距离和各垂直净距的设计，主要依据《城市工程管线综合规划规范》（GB50289-2016）和专业已有的规范、规程、标准图集及施工图等资料为准，统筹进行管线综合设计。

1.1.2主要标准《城市工程管线综合规划规范》GB50289–2016《城市给水工程规划规范》GB50282-2016《城市排水工程规划规范》GB50318-2017《城乡建设用地竖向规划规范》GJJ83-2016《室外排水设计标准》GB50014-20211.1.3管线综合平面布置原则各种管线最小埋深见下表所示道路宽度30m及以上的断面雨水、污水管道宜沿道路两侧双侧布管，40米及以上的道路断面给水管道宜沿道路两侧双侧布管。

具体管线布置及排数还应结合上位规划综合分析后确定。

根据各种管线性质、易损程度、建筑物对各种管线的安全距离要求以及各种管线相互间的安全距离要求，本着压力流避让重力流，易弯曲管线避让不易弯曲管线，临时性管线避让永久性管线等原则，设计原则上对各种管线安排如下：雨水、污水管线安排在机动车道下，给水管道、电力管沟、通信电缆、有线电视电缆安排在非机动车道或人行道下，路灯电缆放在侧石内侧，路灯杆安排在人行道上或绿化隔离带内。

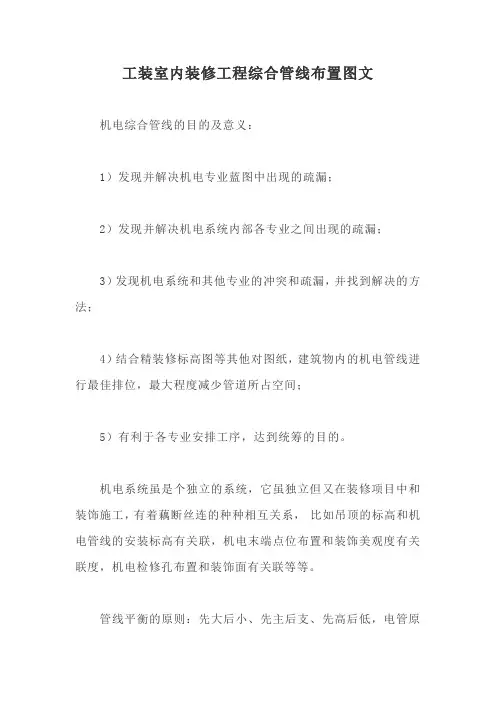

工装室内装修工程综合管线布置图文机电综合管线的目的及意义：1）发现并解决机电专业蓝图中出现的疏漏；2）发现并解决机电系统内部各专业之间出现的疏漏；3）发现机电系统和其他专业的冲突和疏漏，并找到解决的方法；4）结合精装修标高图等其他对图纸，建筑物内的机电管线进行最佳排位，最大程度减少管道所占空间；5）有利于各专业安排工序，达到统筹的目的。

机电系统虽是个独立的系统，它虽独立但又在装修项目中和装饰施工，有着藕断丝连的种种相互关系，比如吊顶的标高和机电管线的安装标高有关联，机电末端点位布置和装饰美观度有关联度，机电检修孔布置和装饰面有关联等等。

管线平衡的原则：先大后小、先主后支、先高后低，电管原则上敷设在上部，减少交叉影响，各专业管线尽量避免相互平面交叉，原则上有压管让无压管，优先考虑风管。

整个剖面综合平衡：XX体育中心乒乓球计练中心（整个剖面的综合平衡）XX体育中心乒乓球计练中心（整个剖面的综合平衡）走廊吊顶综合管线布置：优先采用共用支架。

对于碰撞的管线，调整时应遵循以下原则：1)充分利用吊顶空间，提高走廊净空尺寸；2)设备、管线接头应避开大梁位置，同时考虑贴近吊顶，保证检修空间；3)电气系统避让水系统，水系统避让风系统；4)施工难度小的避让施工难度大的，桥架布设应便于后期电缆敷设；5)桥架和水管多层水平布置时，桥架应位于水管上方；高中压在上，低压在下，经常检修的在下；与吊顶表面末端设施连接的管线宜贴近吊顶，减少交叉；6)间距要求如下：管道外壁（或保温层的外表面）距墙面或侧边的距离不宜小于150mm，距柱、梁之间的距离宜为50mm，各种管道外壁（或保温层外表面）之间的距离宜为100~150mm。

风道的外壁距墙之间的距离宜为200~300mm。

管道上有阀门且设置同一断面的，应考虑阀门在保温时对管道间距的要求。

设备管线综合布置：设备间设备，管线综合布置。

在设备、管线参数确定后，设备间机电工程施工前完成深化设计。

机电管线综合平衡技术管线布置综合平衡技术是应用于建筑机电安装工程的施工管理技术，管线布置综合平衡技术史根据工程实际将个专业管线设备在图纸上通过计算机进行图纸上的预装配，同时将建筑物中的通风管、水管，给排水及消防管，强、弱电桥架等所有占据顶部空间的大型管线进行合理布局，使之在保证能满足使用的前提下，减少空间排布尺寸，加大吊顶下空间，降低层高，从而取得更好的经济效益。

本小区工程中的通风空调（商务酒店）、给排水、电气才、智能化控制等专业运用了管线布置综合平衡技术。

机电管线综合布置平衡的原则，总体原则：风管布置在上方，桥架和水管在同一高度的时候，水平分开分布布置，在同一垂直方向时，桥架在上，水管在下进行布置。

为尽量利用梁内空间，空调风管和有压管均可以通过翻转到梁内空间的办法，避免与其他管道冲突，保持路由通顺，满足层高要求；避让原则：有压管让无压管、小管线让大管线、冷水管避让热水管、附件少的管道避让附件多的管道、临时管道避让永久管道。

机电管线综合平衡的具体实施过程：统一标注→采集有关部位的建筑结构尺寸→电气综合→设备综合→和建筑结构图核对比较→设备电气综合其办法是将所有桥架均集中在一张图上电气图纸和设备专业的空调风管平面，空调水管平面。

消防水管平面和给排水平面分别一一核对比较，发现问题记录下来。

将以上历次核对比较所发现的所有问题集中起来，统一协调解决。

凡较为简单，单一采用标高调整或平面位移即可说清楚的均采用文字叙述，先指出所在平面轴线位置，然后指出对何种轴线及如何进行调整。

凡情况复杂的，存在多种管线，既需要调整标高又需要调整平面位置者，即在适当位置画出剖面图。

考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管、外壁距离墙壁的距离，最小有100㎜的距离，直管段风管距墙距离最小150㎜，沿结构墙需90度拐弯风管及有声器、较大的阀部件等区域，根据实际情况确定距柱墙距离，管线布置时考虑无压管的坡度。

不同专业管线间距离，尽量满足现场施工规范要求。

2017装修工程施工方案一、概述本工程的装修工程指标计划工期为45个工作日，施工范围包括室内空间的设计和装修工作。

本方案旨在通过精心的规划和有效的施工，确保工程的质量和进度，满足业主的需求，使装修工程达到预期的效果。

二、施工计划1. 施工时间安排本工程施工计划为周期45个工作日，工期安排如下：- 第1-5天：前期准备工作，包括场地清理、材料采购、搭建临时工棚等；- 第6-20天：主体施工工期，包括墙面处理、地面铺设、天花板装饰等；- 第21-30天：主要完成室内装修工作，包括门窗安装、家具摆放等；- 第31-40天：进行后期收尾工作，包括清理、调试、验收等；- 第41-45天：最终验收和交接工作。

2. 施工队伍组织为了保障施工进度和质量，本工程将由专业的施工队伍进行施工，队伍组织架构及人员配置如下：- 项目经理：负责整个装修工程的协调和管理工作；- 施工队长：负责具体施工工地的管理和指导；- 水电工：负责水电工程的施工和维护；- 泥工：负责墙面处理、地面铺设工作；- 木工：负责家具、木制品的制作和安装；- 油漆工：负责墙面、天花板的油漆和装饰工作；- 健身材料工：负责各种材料的采购和管理。

3. 施工流程安排根据以上施工队伍组织，施工流程安排如下：- 1）前期准备工作a. 场地清理：清理施工现场，保证施工环境整洁；b. 材料采购：根据设计方案和需要采购所需材料；c. 临时工棚：搭建临时工棚，为施工提供保护和便利。

- 2）主体施工工期a. 水电工程：进行水、电线路的敷设和管道的安装；b. 泥工程：进行墙面处理、地面铺设等；c. 木工程：进行家具、木制品的制作和安装；d. 油漆工程：进行墙面、天花板的油漆和装饰工作。

- 3）后期收尾工作a. 清理工作：清理施工现场垃圾，准备收尾工作；b. 调试工作：对装修工程进行检查和调试；c. 验收工作：进行最终验收和交接工作。

三、质量安全控制1. 施工质量管理为保障工程质量，本工程将采取以下措施：- 由专业队伍施工，确保施工技术和质量；- 严格按照设计方案施工，确保装修效果达到预期；- 严格按照国家标准和规范进行施工，确保施工质量符合标准。

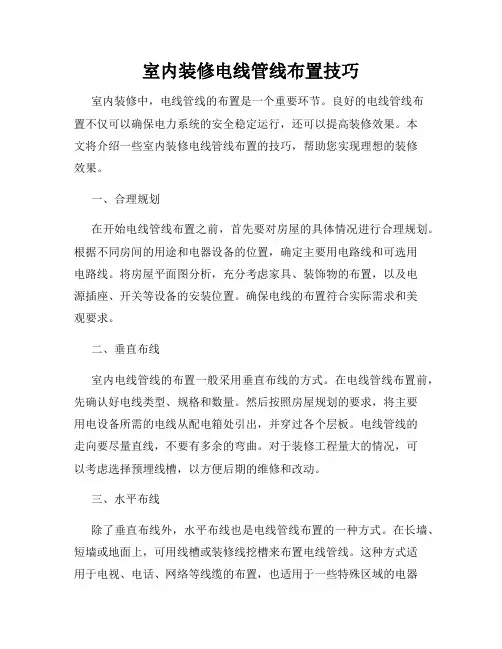

室内装修电线管线布置技巧室内装修中，电线管线的布置是一个重要环节。

良好的电线管线布置不仅可以确保电力系统的安全稳定运行，还可以提高装修效果。

本文将介绍一些室内装修电线管线布置的技巧，帮助您实现理想的装修效果。

一、合理规划在开始电线管线布置之前，首先要对房屋的具体情况进行合理规划。

根据不同房间的用途和电器设备的位置，确定主要用电路线和可选用电路线。

将房屋平面图分析，充分考虑家具、装饰物的布置，以及电源插座、开关等设备的安装位置。

确保电线的布置符合实际需求和美观要求。

二、垂直布线室内电线管线的布置一般采用垂直布线的方式。

在电线管线布置前，先确认好电线类型、规格和数量。

然后按照房屋规划的要求，将主要用电设备所需的电线从配电箱处引出，并穿过各个层板。

电线管线的走向要尽量直线，不要有多余的弯曲。

对于装修工程量大的情况，可以考虑选择预埋线槽，以方便后期的维修和改动。

三、水平布线除了垂直布线外，水平布线也是电线管线布置的一种方式。

在长墙、短墙或地面上，可用线槽或装修线挖槽来布置电线管线。

这种方式适用于电视、电话、网络等线缆的布置，也适用于一些特殊区域的电器设备。

在布置过程中，要注意保持线槽或装修线的平整度，以及与墙面的贴合度，以确保装饰效果。

四、避免相互干扰在电线管线布置的过程中，要避免不同电器设备的电线相互干扰。

例如，电话线和电源线要尽量分开走线。

对于信号强度较弱的线缆，要尽可能远离电源线以防止干扰。

此外，还要考虑重要信号的抗干扰能力，避免信号的质量受到电源干扰的影响。

五、合理标识为了方便维护和管理，电线管线的每一个部分都应该做好标识。

可以用标签、贴纸或颜色来标识不同电线的用途。

在配电箱处，可以设计一个明确的接线图，标明各个线路的名称及编号。

这样，不仅方便了后期的维修施工，也为日常使用提供了便利。

六、安全措施在进行电线管线布置时，务必注意安全问题。

首先，要选择符合国家标准的电线电缆，以确保电线质量过关。

其次，在线路引出处要加装漏电保护器，并定期进行漏电测试，确保家庭电力的安全运行。

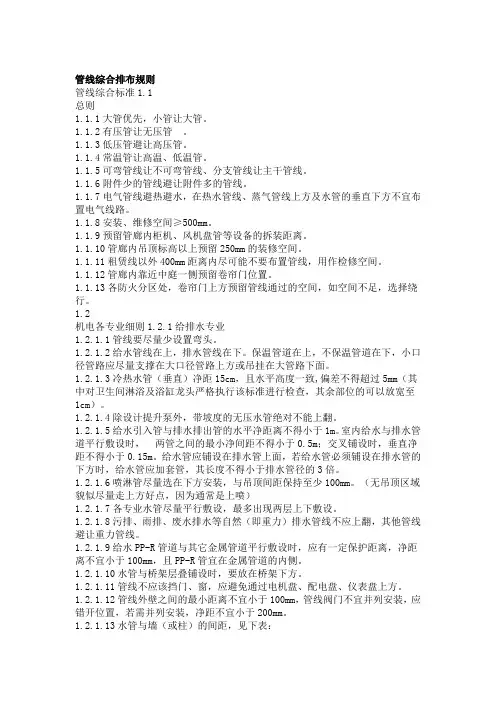

管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。

1.1.2有压管让无压管。

1.1.3低压管避让高压管。

1.1.4常温管让高温、低温管。

1.1.5可弯管线让不可弯管线、分支管线让主干管线。

1.1.6附件少的管线避让附件多的管线。

1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8安装、维修空间≥500mm。

1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10管廊内吊顶标高以上预留250mm的装修空间。

1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12管廊内靠近中庭一侧预留卷帘门位置。

1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。

1.2.1.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域貌似尽量走上方好点，因为通常是上喷）1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

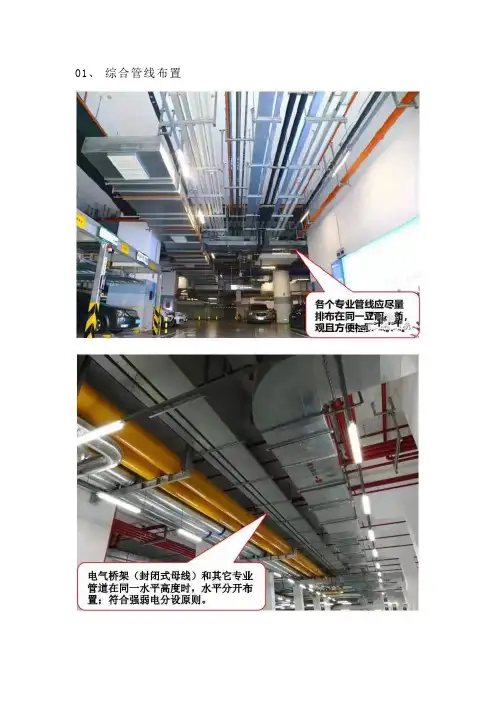

01、综合管线布置02、利用梁内空间原则穿梁套管厚度与梁相同，其套管管径比所穿管道大于两级径号。

管道安装充分利用梁内空间，避免与其他管道冲突，保持管路通畅，满足层高要求。

03、先打后小原则多系统综合管路排布有序充分利用管道布置先大后小原则有序整齐排布GB50242 第 4.1.3条：管径小于或等于100mm应采用螺纹连接，套丝时破坏的镀锌层表面及外露螺纹部分应做防腐处理，当镀锌钢管采用焊接连接时，应在焊接处应做二次镀锌处理。

04、垂直面管道排列原则地下室、设备层复杂管线的布置：电气类桥架（母线）在上方敷设，水管类管线在下部敷设；灯具与喷头在最低处分布，保证整体效果。

电缆线槽于其他管路上方安装气体介质管道在上，液体介质管道在下。

管道排布规范美观、支架间距合理、管面干净油漆光亮。

以系统划分，空调管道在消防管道下方排布，管道垂直交叉，管道垂直和左右间距合理。

05、管道合理间距原则满足最小间距后进行密集管道的综合布置，整齐美观。

综合布置时需考虑水管外壁、空调水管、空调风管保温层的厚度。

电气桥架、水管外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm,布置时还要考虑无压管道的坡度。

空调主机房有组织排水，排水顺畅不积水，设置规范。

风管布局合理、支架间隔规范、保温贴实平整美观06、综合管线的避让原则电管、风管、水管依序排布安装。

在管道分层综合布置时，通常自上而下应为电管、风管、水管，先考虑风管的标高和走向，也要考虑大口径水管的布置，避免多次交叉，以免产生气阻、喘震、水击等问题。

交叉时进行合理避让。

压力管道让无压管，共用支架，完美解决特殊位置的安装问题。

污水、废水、雨水、空调冷凝水等管道属于重力流管道，排放杂质多，容易堵塞，要力求水平管线短，避免过多转弯，管线交叉时将重力流管道对标高的要求作为首要条件予以满足。

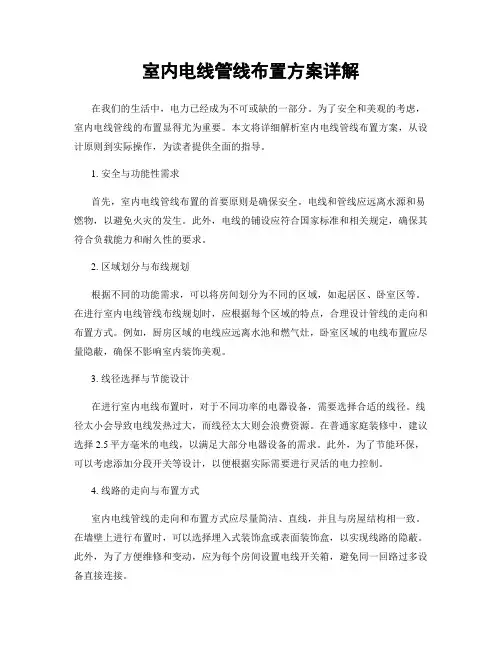

室内电线管线布置方案详解在我们的生活中，电力已经成为不可或缺的一部分。

为了安全和美观的考虑，室内电线管线的布置显得尤为重要。

本文将详细解析室内电线管线布置方案，从设计原则到实际操作，为读者提供全面的指导。

1. 安全与功能性需求首先，室内电线管线布置的首要原则是确保安全。

电线和管线应远离水源和易燃物，以避免火灾的发生。

此外，电线的铺设应符合国家标准和相关规定，确保其符合负载能力和耐久性的要求。

2. 区域划分与布线规划根据不同的功能需求，可以将房间划分为不同的区域，如起居区、卧室区等。

在进行室内电线管线布线规划时，应根据每个区域的特点，合理设计管线的走向和布置方式。

例如，厨房区域的电线应远离水池和燃气灶，卧室区域的电线布置应尽量隐蔽，确保不影响室内装饰美观。

3. 线径选择与节能设计在进行室内电线布置时，对于不同功率的电器设备，需要选择合适的线径。

线径太小会导致电线发热过大，而线径太大则会浪费资源。

在普通家庭装修中，建议选择2.5平方毫米的电线，以满足大部分电器设备的需求。

此外，为了节能环保，可以考虑添加分段开关等设计，以便根据实际需要进行灵活的电力控制。

4. 线路的走向与布置方式室内电线管线的走向和布置方式应尽量简洁、直线，并且与房屋结构相一致。

在墙壁上进行布置时，可以选择埋入式装饰盒或表面装饰盒，以实现线路的隐蔽。

此外，为了方便维修和变动，应为每个房间设置电线开关箱，避免同一回路过多设备直接连接。

5. 网络与音视频线缆的布置随着互联网和智能家居的普及，网络和音视频线缆的布置也逐渐成为室内电线管线布置的重要部分。

应根据实际需求，在墙壁或地板中预留网络和音视频线缆的布线管道，并合理安排位置，以便于安装和维护。

6. 充电设备与插座的布置在现代家庭中，充电设备和电子产品越来越多。

为了方便使用，应合理规划插座的布置。

在厨房、卧室、客厅等常用区域应设置足够的插座，以满足家庭成员的需求。

此外，可以考虑使用带有USB接口的插座，以便于直接充电。

一、管线综合概述1、概况本工程包括通风空调系统，消防自动喷淋系统，消火栓系统，强弱电系统，给排水系统，虹吸雨水系统等专业。

综合管线主要包括: 给排水专业管线、空调通风专业管线及电气专业管线。

其中给排水管线主要包括生活给水管(其中又经常分高、中、低区生活给水管) 、排(雨、污、生活废) 水管、消防栓给水管(高、低区) 、喷淋管(高、低区) 以及生活热水管、蒸汽管等; 空调通风管线主要包括空调风管、平时排送风管、消防排烟管、空调冷冻水管、冷凝水管、以及冷却水管等; 由于电气专业管线占用空间较少, 因此在设计综合管线时只是将动力、照明等配电桥架和消防报警及开关联动等控制线桥架纳入设计范围。

管线综合设计应对各专业的走管要求全面了解，认真熟悉各专业图纸，包括：暖通、给排水、电气、结构、建筑等专业图纸，以便合理确定层高和布置管线，达到指导施工的要求。

二、管线综合的作用关键词：工期、美观、成本、标高1、安装工程的各种管线及其支护系统纵横交错纷繁复杂，而给排水、强弱电、暖通、消防等专业的图纸又往往是分开设计，这就造成实际施工过程中常常出现管线布设不规范、相互碰撞、甚至无法安放的情况，直接导致质量返工、材料浪费、观感杂乱，严重的还可能延误工期。

2、综合管线深化设计即在机电安装工程施工前将各机电专业(给排水、电气、空调暖通等)的管线位置进行合理的布置，发现各专业管线在设计中存在的矛盾，解决各专业间存在的配合问题。

3、综合管线深化设计可以使各功能的管线在建筑空间上占有合理的位置，既能满足各专业的技术要求，又整齐有序、节省层高，减少二次拆改，加快施工进度，降低成本，保证管线施工的可行性、维护管理的可靠性以及日常使用的美观性。

三、管线综合具体实施1、管线综合由施工单位组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。

2、分工3、设备管线的综合排布将所有管线全部合成在一个图上，找出复杂的交叉位置，发现各项专业在设计上存在的矛盾，对单项工程原来布置的走向、位置有不合理或与其他工程发生冲突的现象，提出调整位置和相互协调的意见（根据布管原则），会同各部门、各施工单位商讨解决。

目录一、工程概况 (2)二、编制依据 (2)三、室内抹灰工程 (2)四、室外粉刷工程 (7)五、外墙涂料工程 (14)六、地面工程 (16)七、门窗工程 (20)八、卫生间防水工程 (26)九、屋面工程 (30)十、施工安全措施 (36)阳台栏杆、空调栏杆，百叶、精装修、干挂大理石等方案另行编制。

一、工程概况北干街道施家桥社区城乡一体化安置房项目位于杭州市萧山区施家桥附近，南向为山阴路，西向紧靠工人河，东向毗邻综合楼地块及新白马公寓，北向道路不通畅，整个工地平面形状“L”形。

主要由8栋住宅和1栋会所及连体地下室组成，其中小高层6栋（1#楼-6#楼），地上11-13层；高层2栋（7#楼、8#楼），地上23层、28层，会所地上2层，整体地下室地下2层。

总建筑面积131740㎡，地上建筑面积为707131m2，地下建筑面积61027m2。

二、编制依据1、本工程设计施工图及施工组织设计文件；2、《建筑装饰装修工程质量验收规范》（GB50210—2001）；3、《建筑工程施工质量验收统一标准》（GB50300-2001）；4、《住宅装饰装修工程施工规范》（GB50327—2001）；5、《建筑外窗抗风压性能及其检测方法》（GB7106）；6、《建筑地面工程施工质量验收规范》（GB50209-2002）；7、《混凝土结构工程施工质量验收规范》（GB50204-2002）；8、《砌体工程施工质量验收规范》（GB50203-2002）；三、室内抹灰工程顶板做法一、用于卫生间以外的房间：1.钢筋混凝土现浇板底用水加10%火碱清洗油腻；2.刷素水泥浆一道；3.7厚1:0.5:1水泥石灰膏砂浆打底；4.8厚1:3:9水泥石灰膏砂浆抹平；5.腻子刮平；6.白色涂料二遍。

二、用于卫生间、雨蓬底1.钢筋混凝土现浇板底用水加10%火碱清洗油腻；2.刷素水泥一道，内掺粘结剂；3.7厚1:3水泥砂浆打底；4.8厚1：2.5水泥砂浆罩面；5.腻子刮平；6.白色涂料二遍。

管线综合布置的实施1.管线综合布置的实施：1.1原则1.1.1总体原则尽量利用梁内空间。

绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。

在管道十字交叉时，这些梁内空间可以被很好的利用起来。

在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。

1.1.2避让原则（1）有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。

无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。

有压管道是在压力作用下克服沿程阻力沿一定方向流动。

一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效果产生影响。

因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。

（2）小管道避让大管道。

通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。

应先确定大管道的位置，后布置小管道的位置。

在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。

（3）冷水管道避让热水管道。

热水管道需要保温，造价较高，且保温后的管径较大。

另外，热水管道翻转过于频繁会导致集气。

因此在两者相遇时，一般调整冷水管道。

（4）附件少的管道避让附件多的管道。

安装多附件管道时要注意管道之间留出足够的空间（需考虑法兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。

（5）临时管道避让永久管道。

新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。

1.1.3垂直面排列管道原则热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。

管线综合布置方案管线综合布置方案由于设计院进行专业设计时，管线布置方面往往只考虑各系统接口，对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突，而施工单位由于具有现场第一手资料，对现场情况比较熟悉，结合自身解决施工技术方面经验，绘制的管线综合布置图较合理、实际，特别本工程的技术设备层中，工艺管线布置复杂，施工要求高，更加需要进行管线综合布置。

对此，我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验，抱着永远为业主排忧解难的服务宗旨，投入足够技术精湛并有丰富现场施工经验的技术人员，全力为业主作好管线综合布置的工作。

1 绘制管线综合布置图并认可按建筑特点，如梁位、柱位等控制点，结合装修要求，把工艺管线（纯水、压缩空气、蒸汽管道等）、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。

因为管线综合布置图涉及到管道偏移及楼层结构，并对后期施工布置及施工流程影响较大，故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准，方可执行。

2 管线综合布置图考虑因素综合管线布置由于涉及各专业（土建、装修及机电专业）的施工，并且与GMP要求、工艺、安全、经济、维护等各方面相关，要求：2.1 必须符合GMP要求及设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。

进行管线综合布置只是使管线布置更加合理而不是修改原设计。

进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。

对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。

2.2 必须符合GMP标准的要求本药厂最终将需要通过GMP的认证，必须达到GMP的要求。

在进行管线综合布置时，应按GMP要求进行，如减少洁净室内的明装管道以及支架、边角位，使管线接向工艺设备部分更加美观实用，减少洁净室中存在的可能边角位，并为洁净室的装修创造有利条件。

新房装修水电17个用线布线规范，不想捅娄子就全部照做，别犯傻！装修中最需要注意的环节就是水电环节了，作为一个隐蔽工程，水电做不好，将会非常麻烦，还会花掉很多不必要的钱，为生活带来极大的不便，是需要我们特别注重的环节。

很多人可能不知道水电改造规范。

那么水电改造规范有哪些？下面小编将为大家带来水电改造的17条用线布线施工规范，希望能为大家提供到帮助。

水电安装规范一：用线1、普通照明用1.5m㎡，普通插座用2.5m㎡，厨房插座、专线、电热水器、空调、浴霸等用4m㎡，地线用1.5m㎡。

2、只能选择红、兰、双色、绿或黄几种颜色，其他颜色不得进场。

红色用于火线，兰色用于零线，地线用双色，控制线只能用绿色或黄色，双控线用黄色或双色。

控制线控制的必须是相线。

3、所有的电视、电话、电脑与音响布线必须是专线，中途不得接线或混线。

电视要用双屏线，电话用四芯线，电脑用八芯线，电视一般要考虑安装数字线。

水电安装规范一：布线4、走顶、还是走地？水管建议走顶，因为出现漏水容易发现且容易维修，水管都横平竖直。

电路一般走地，电路走地时可以用点对点的方式，而不是非得横平竖直，但厨卫的电路还是走顶或走墙，因为地面容易积水漏水。

5、横平竖直还是直线？关于地上走线的问题，有人说必须横平竖直，有人说走直线更省料，到底哪个好呢？其实，家装的横平竖直是借鉴工装来的，工装走顶，目的是美观和便于维修。

总体来说，大装修公司多半是采用横平竖直的工装工艺，而工长、专业水电公司多是用点对点走直线的工艺。

要说两者对比的话，点对点走直线少拐弯抹角的走线方式，会省料钱，对于很多家庭来说是很适用的，反正都是走地，铺地板地砖啥的该做相应改变都一样做，也不太会有在地面打洞的需要，后期维修也都是该拆还得拆……当然了，这只是个人看法，在你实际施工的时候，可以多和工人沟通一下，为什么选择该布线方式，然后再决定。

ps:铺木地板要打木龙骨的还是建议地面走线横平竖直。

6、弹线开槽插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。
