机电管综净高要求及管线排布原则一、管综设计的限制性前提：1、客观性要求（室内空间的净高要求）规范规定值：防空地下室——2.00米机动车库——微型车、小型车：2.20米——轻型车：2.80米——中、大型、铰接客车：3.40米——中、大型、铰接货车：4.20米非机动车库——2.00米超高层避难区——2.20米走道——2.20米办公室——一类：2.70米；二类：2.60米；三类：2.50米。
卧室、起居室——2.40米厨房、卫生间——2.20米展览建筑展厅——甲等：12米；乙等：8米；丙等：6米。
库房——不宜小于4米。
商店营业厅——通风系统：3.20~3.50米；空调系统：3.00米。
图书馆书库、阅览藏书区——2.30米2、室内净高非规范类客观限制（1）建筑门高（2）电梯轿厢门高（3）日常维护设备进出场通道所需高度（配电柜2.20米）3、主观性要求业主（使用方）及装饰设计方出于舒适性、美观性要求的室内净高限值解决方案：——讲事实、摆道理——管线布置的多方案分析比选——进一步提供优化建议，如机电系统的适当调整（全空气-风机盘管+新风）、装饰吊顶造型变化、取消装饰灯带等二、综合管线设计原则1、压力管让重力自流管(有压管让无压管)无压管道(污废水排水管、重力雨水管、空调凝结水管）内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所有无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。
坡度要求：排水、重力雨水：1%，最小0.7%；规范值：排水管——铸铁管：通用值3.5%-0.8%，最小值2.5%-0.5%；塑料管：通用值2.5%-0.5%，最小值1.2%-0.3%。
空调凝结水管：主管0.5%，极端0.3%；支管1%。
虹吸雨水管：水平段可平坡布置，但不可局部上翻。
有压管道（给水、消火栓、喷淋、热水、采暖、空调水管及风管）是在压力作用下克服沿程阻力沿一定方向流动。

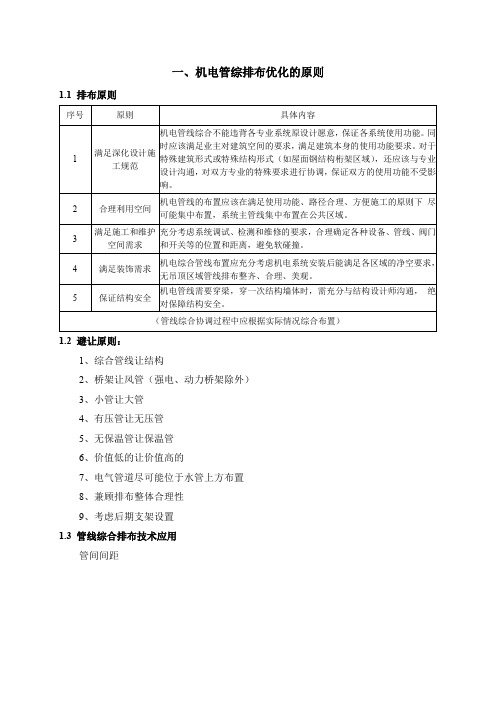

一、机电管综排布优化的原则
1.1 排布原则
1.2 避让原则：
1、综合管线让结构
2、桥架让风管（强电、动力桥架除外）
3、小管让大管
4、有压管让无压管
5、无保温管让保温管
6、价值低的让价值高的
7、电气管道尽可能位于水管上方布置
8、兼顾排布整体合理性
9、考虑后期支架设置
1.3 管线综合排布技术应用
管间间距
管线综合排布中遇到空间要求极高的
1.4 综合管线排布工作思路
1)定位排水管(无压管)。
排水管为无压管，不能上下翻转，应保持直线，满足坡度。
一般应将其起点(最高点)尽量贴梁底使其尽可能提高。
沿坡度方向计算其沿程关键点的标高直至接入立管处。
2)定位风管(大管)。
因为各类暖通空调的风管尺寸比较大，需要较大的施工空间，所以接下来应定位各类风管的位置。
风管上方有排水管的，安装在排水管之下；风管上方没有排水管的，尽量贴梁底安装，以保证天花高度整体的提高。
3)确定了无压管和大管的位置后，余下的就是各类有压水管，桥架等管道。
此类管道一般可以翻转弯曲，路由布置较灵活。
此外，在各类管道沿墙排列时应注意以下方面：保温管靠里非保温管靠外；金属管道靠里非金属管道靠外；大管靠里小管靠外；支管少、检修少的管道靠里，支管多、检修多的管道靠外。
管道并排排列时应注意管道之间的间距。
一方面要保证同一高度上尽可能排列更多的管道，以节省层高；另一方面要保证管道之间留有检修的空间。
管道距墙，柱以及管道之间的净间距应不小于100mm。
机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。

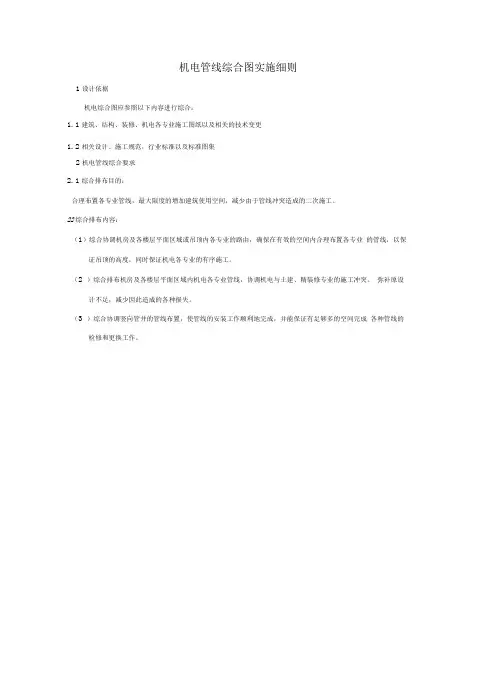

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
建筑机电综合管线布局施工技术随着建筑行业的快速发展，建筑机电综合管线布局施工技术也日益受到重视。
机电综合管线施工是建筑工程中的重要环节，其施工质量直接影响着建筑工程的安全和可靠性。
合理规划和精细施工的机电综合管线布局技术显得十分重要。
本文将从机电综合管线的布局原则、施工流程、常见问题及解决方案等方面进行探讨，希望能为相关从业人员提供一些参考和帮助。
一、机电综合管线的布局原则1.综合布局原则：在进行机电综合布局设计时，首先要遵循的原则是综合布局原则。
也就是在保证各个系统单独布局的前提下，要考虑各系统之间的协同性，将各系统之间的线路尽量汇集到一起，以减少工程的交叉和重复。
要根据建筑功能需求和使用要求，灵活调整管线布局，保证系统布局合理、方便维护和管理。
机电综合管线的布局要求合理，可以降低施工过程的复杂性和施工成本。
通常，根据各系统的使用需求、各系统设备的要求等多方面因素进行分析和设计，以确保机电综合管线布局的合理性和便捷性。
尽量减少管线的交叉和重复布置，提高管线的稳定性和安全性。
在机电综合管线布局设计中，应当充分考虑安全因素。
要根据建筑物的功能性和使用要求，合理设置安全防护设施，确保机电综合管线的布局不会对建筑物的安全性和稳定性造成影响。
要合理设置应急通道和逃生通道，以便在紧急情况下快速疏散人员。
2.预埋设备：在进行机电综合管线施工前，需要预埋各种设备。
通常，需要在混凝土浇筑前，预埋各种设备，如电气管线、通讯线路、暖通空调管线等。
预埋设备的位置和数量需要根据实际情况进行合理规划，以确保后续施工的顺利进行。
3.管线敷设：管线敷设是机电综合管线施工的重要环节。
在进行管线敷设时，需要注意线路的走向、施工质量和工艺要求。
通常，采用专业设备进行管线敷设，保证管线的稳固性和安全性。
要根据设计要求和标准进行施工，确保管线的连接牢固、无漏水等问题。
4.管线连接：5.试运行：在进行机电综合管线施工完成后，需要进行试运行。
住宅地下车库机电管线综合排布原则及错误示范范本1：住宅地下车库机电管线综合排布原则综合排布原则一、前期准备1. 按照设计要求，明确车库机电管线的设计功能及布线要求。
2. 进行场地勘测，了解场地地形、地质情况和周边环境。
3. 制定布线方案，包括管线走向、敷设方式、管线种类及规格等。
二、机电管线综合排布原则1. 安全原则(1) 确保机电管线的稳定性和安全性，避免对车库及周边环境造成安全隐患。
(2) 严格按照相关安全标准和规范进行设计与施工，特别注重火灾、电、水等安全问题的防范。
(3) 合理安排机电设备的间距和通风条件，避免火灾风险。
2. 敷设原则(1) 确保机电管线的敷设方便、美观、易维护。
(2) 电力管线和水管线应分开敷设，且保持一定的距离，防止因水电相互影响带来的安全隐患。
(3) 机电管线与水管、燃气管道等非电力设施保持安全距离，避免相互干扰。
3. 操作便利原则(1) 机电设备的操作、检修及管理应方便快捷，避免因管线排布不当而导致操作困难或维修困难。
(2) 对于经常需要操作的设备或仪表，应把它们安排在易达的位置，并考虑其使用人员的工作空间。
4. 节约能源原则(1) 优化机电管线的敷设方案，减少管线长度，降低传输损耗，提高系统效率。
(2) 合理选择机电设备的布点位置，避免不必要的能源浪费。
错误示范1. 安全隐患示范(1) 电力管线与水管线直接交叉敷设，存在漏电、触电等安全隐患。
(2) 机电设备敷设过于拥挤，缺乏通风条件，容易引发火灾。
2. 操作困难示范(1) 将需要经常操作的设备安排在较远的位置，增加了操作人员的工作负担。
(2) 设备布局不合理，导致操作人员无法方便接近或触碰设备。
3. 效率低下示范(1) 机电设备布点位置不合理，造成能源浪费、能效降低。
(2) 机电管线敷设过长，电力传输损耗过高。
附件：机电管线原始设计图纸、相关安全规范和标准文件法律名词及注释：1. 安全标准和规范：指国家或地方政府制定的关于机电设备安全的强制性规定，如GB/T 50048-2019《建筑电气工程施工及验收规范》等。
建筑机电设备安装工程管线综合布置技术建筑机电设备安装工程管线布置技术主要是指在建筑物的设计阶段，根据不同的机电设备布置要求和实际情况，进行管线的合理布置，保证机电设备的正常运行和协调配合。
本文将从布置原则、布置方法和布置注意事项三个方面来介绍建筑机电设备安装工程管线布置技术。
一、布置原则1.安全原则：要保证机电设备的运行安全，布置应符合相关的安全规定和标准。
电缆要远离高温、高压和易燃物，水管要与电缆分开布置等。
2.经济原则：在保证机电设备正常运行的前提下尽量减少材料和工程成本。
可以采用垂直布管的方法，减少水平布管的长度；可以选择合适的电缆桥架系统，减少材料的浪费等。
3.美观原则：要使管线布置整齐、美观，保持建筑物的整体形象。
可以采用埋地管线或隐藏式布管，将管线隐藏在墙体内部或地下，减少对建筑外观的影响。
二、布置方法1.管线类型的确定：根据不同机电设备的要求，确定相应的管线类型。
主要有电缆、水管、气管、通风管道等。
根据管线类型的不同，进行不同的布置方法。
2.布置路径的选择：根据建筑物结构、功能和使用需求等因素，选择合适的布置路径。
一般要尽量保持布线的直线性，避免弯曲和延长管道的长度，减少阻力和压力损失。
3.管线层次的划分：根据管线的性质和重要性，对不同层次的管线进行区分。
常用的层次划分有主干管线、支管线和末梢管线。
主干管线布置在建筑物主要通道和走廊中，支管线布置在各个楼层的分支处，末梢管线布置在具体的机电设备附近。
4.管线的走向和间距：根据具体的布置要求和实际情况，确定管线的走向和间距。
一般要避免不规则的布置和交叉走线，防止相互干扰和混乱。
管线间的间距要根据管线的尺寸、热量和振动等因素进行合理的安排。
三、布置注意事项1.与建筑结构的协调：在布置管线时要与建筑结构相协调，避免破坏建筑物的强度和稳定性。
在布置电缆时要避开主体结构梁柱的位置，在布置水管时要考虑建筑物的自重和地基承载力等。
2.与其他机电设备的协调：布置管线时要考虑与其他机电设备的协调配合，避免相互干扰和冲突。

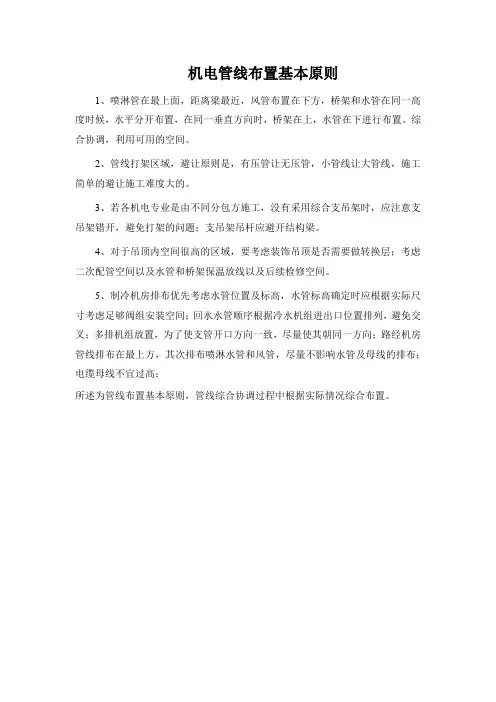

机电管线布置基本原则
1、喷淋管在最上面，距离梁最近，风管布置在下方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
综合协调，利用可用的空间。
2、管线打架区域，避让原则是，有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。
3、若各机电专业是由不同分包方施工，没有采用综合支吊架时，应注意支吊架错开，避免打架的问题；支吊架吊杆应避开结构梁。
4、对于吊顶内空间很高的区域，要考虑装饰吊顶是否需要做转换层；考虑二次配管空间以及水管和桥架保温放线以及后续检修空间。
5、制冷机房排布优先考虑水管位置及标高，水管标高确定时应根据实际尺寸考虑足够阀组安装空间；回水水管顺序根据冷水机组进出口位置排列，避免交叉；多排机组放置，为了使支管开口方向一致，尽量使其朝同一方向；路经机房管线排布在最上方，其次排布喷淋水管和风管，尽量不影响水管及母线的排布；电缆母线不宜过高；
所述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置。
一般讲自上而下应为电、风、水。
由于风管的截面最大，所以一般在综合布置管道时应首先考虑风管的标高和走向，但同时要考虑较大管径水管的布置，尽量避免大口径水管和风管在同一房间内多次交叉，尽量减少水、风管道转弯的次数，避免无谓地增加水、风的流动阻力，同时也可以避免水、风管道产生气阻、喘震、水击等问题。
管道排布避让原则：小管避让大管，有压管避让无压管，水管避让风管，电管、桥架应在水管上方。
先安装大管后安装小管，先施工无压管后施工有压管，先安装上层的电管、桥架后安装下层水管。

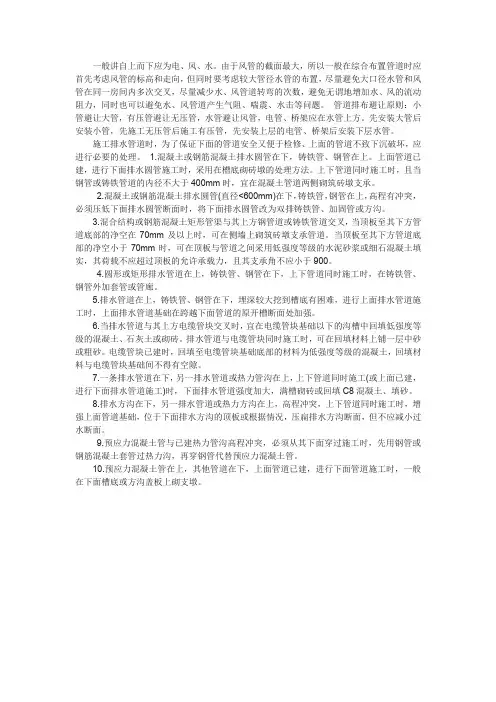

施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1.混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。
上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。
上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2.混凝土或钢筋混凝土排水圆管(直径<600mm)在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3.混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4.圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。
5.排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6.当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。
机电综合管线排布避让原则及出图的规范BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。
一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。
上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。
上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。
5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。
电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。
机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
综合协调，利用可用的空间。
2.避让原则：有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。
3.管道间距：考虑到水管外壁，空调水管、空调风管保温层的厚度。
电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿结构墙需90°拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。
不同专业管线间距离，尽量满足现场施工规范要求。
4.考虑机电末端空间整个管线的布置过程中考虑到以后送回风口、灯具、烟感探头、喷洒头等的安装，合理地布置吊顶区域机电各末端在吊顶上的分布,以及电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。
5.垂直面排列管道布置：注：上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。
2、机电管线布置工作的程序1.机电管线图纸综合布置将各专业的管线设计图纸集中表示在一张图中，可直观地反映建筑内部所有机电设备管道的走向布置。
特别是在大型项目里，便于各专业统一安排组织各部位的施工作业，对潜在的问题，提前反映协调解决，具有较强的可操作性和预见性。
（1）施工前汇集各专业系统图纸，合成综合管线布置图。
（2）施工前，投入足够专业技术的技术人员，绘制各楼层的机电管线综合布置图及相关的控制工作，包括内容：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置。
2.机电管线图纸综合的具体做法（1）保证必要的人员：项目部应安排2个人在一个阶段内专职做机电管线图纸综合。
同时，为了加强机电管线图纸综合的力量，也为了及时把图纸综合的成果应用到施工现场，主管现场的机电管理人员也直接参与到了机电管线图纸综合的工作当中。
（2）配备各专业图纸：不仅配备了通风空调、给排水、强弱电图纸，同时还配备了建筑施工图纸和结构施工图纸。
参与综合图纸工作的人员都有深刻的体会：不看懂结构施工图纸，便不知道梁的高矮及墙、板的厚度，因而就不可能把结构洞预留好。
不看懂建筑图纸，便不知道墙壁装修做法的厚度、吊顶的位置、高度，同样搞不好机电管线的预留预埋及安装。
（3）收集相关设备尺寸：如空调机组、新风机组尺寸（用于机房、走道布置的核验）、电气箱柜尺寸（用于强弱电井、机房等的布置）、消防声光报警器的安装要求（用于决定是否预留模块接线盒）、卷帘门各部尺寸（用于电气预埋和土建预埋铁的施工）、风幕各部尺寸（用于电气预埋）等。
（4）具体步骤：a.配备并读懂各专业图纸。
b.把给排水、消防及喷淋水、空调水、强电、弱电、消防电气管线用不同的色线叠加绘制在通风空调图纸上。
之所以这样做，是因为通风空调图纸图形复杂，不宜往其他专业图纸上复制。
c.找出管线密集的地方和风水电的干线路由，有代表性地做出相应的剖面图、立面图(尤其读懂土建专业图纸)，如布置有困难，则设法予以调整。
（5）遵循一个原则：做机电管线图纸综合的人员在读图、进行管线设备空间布置、对原设计进行调整时，思考问题的深度必须“达到干活的深度”——就是既要考虑施工工艺问题，还要考虑到工人的安装操作空间和将来的维修空间。
（6）各管线布置密集的部位截取关键点，绘制初步机电管线剖面布置图在机电管线综合布置图的基础上能够一目了然的呈现管线及设备密集的部位，在以往的经验中通常的位置包括：走廊通道，设备机房、机电管线竖井等关键位置。
局部综合布线图及初步机电管线剖面布置图的绘制，能针对性地反映建筑内部（处）机电设备管线的平面布置和空间布置。
在提出综合图要求后，结合各专业管线的布置、走向，在平面综合布置的基础上进行空间管线的布置，其中必须考虑到设备安装和管道连接的各方面要求，在尽可能保证吊顶天花高度和便于维修保养的前提下，完成接下来的管线的综合布置调整。
（7）进行机电管线调整定位，确定剖面设计在初步机电管线剖面布置图的基础上进行综合布置的调整定位，各机电系统管线布置总体统筹顺序为：1）各系统管线避让布置原则：①小管让大管；②有压管让无压管；③无保温管让保温管；④电气管线位上方，风管位下方；⑤电气、水管分井布置；⑥强电、弱电分槽、井布置；2）提高观感布置，为了给业主创造较高的建筑空间，还应尽量把管线尽量提高，以留下尽可能高的净高，提高建筑的观感；如在协和医院干保基地配建工程中，机电安装工程按下列要求进行管线综合布置：①雨水、污水、排水、冷凝水系统的管道等有排水坡度要求的管道，严格按设计图纸的要求的安装尺寸、标高和流体走向进行布置；通风（包括防排烟）与空调风管紧贴消防喷淋管道安装（需要预留保温层空间），当风管与消防喷淋头位置重叠时，按消防规范要求设置喷淋头与风管的间距或将消防喷淋头引至风管底部安装，并避开风口位置；②考虑电气系统功能变化较频繁（如电缆、电缆的增减等）和系统检修维护的方便及安全性，将电气桥架、线槽设置于水管上位或主干风管上方，以便进行电缆的敷设和线路维护；③水管（包括给水、排水、冷冻水、冷却水、冷凝水管道等）与电气桥架、线槽平行安装，则安装间距应大于100mm，在水管与电气桥架、线槽安装位置的交叉处，电气桥架、线槽爬升至管道上方安装。
喷淋主管宜安装在风管的上方,与上下喷淋头支管连接根据现场实际情况进行处理。
④现场安装实际近照注：由于消防、水暖及排水管线布置不合理、不紧凑，从而造成吊顶上部空间的浪费，给管线装修，特别给是吊顶造型带来困难；如上图5：消防管、暖管与排水交叉处，管线布置失败，最后重新拆除二次安装，既浪费成本，又浪费工期，因此安装工程中一定要重视其它管线与排水管线交叉处管线的综合布置。
（8）电缆桥架、管线支架整合共用电缆桥架断面设计形式应灵活、方便，易于实施，在不同区段过渡时，应充分考虑土建空间特点和电缆弯曲半径要求。
对于共用电缆支架形状、尺寸及支架内部空间划分，须有严格规定，细节清楚。
采用共用管道和电缆支架方案。
该方案整合了强弱电的电缆桥架、各专业管道支架，将吊顶内所有的管线桥架全部纳入共用架范围，统一设计，统一选型，为设备施工、系统设备安装提供了极大的方便，提高了电气安装质量和效率。
采用联合支架可以减少支架的拆改工作量，最大限度地降低工程成本。
3、机电管线图纸综合需注意的问题（1）机电管线图纸综合在管理上应更主动，时间上应尽量往前提。
以免跟着结构施工搞得很紧张，因而降低图纸综合的质量。
（2）机电管线图纸综合的成果，应组织好层层交底、答疑，尤其是有些细部工艺要求。
最好是一竿子插到底，以免中途截留、信息传递失真。
交底的人员范围既应包括施工人员，还应包括施工管理人员、质检人员。
本工程就发生过不按综合留洞图预留孔洞的。
（3）各级、各专业管理人员及施工人员应改变以往各自为政、你干你的、我干我的、互不通气的倾向。
提倡“照顾左邻右舍”、“与人方便、与己方便”的管理理念，提倡矩阵式管理方式，把机电管线图纸综合的工作贯穿于整个施工过程中。
以减少拆改，把机电安装工作做到尽善尽美。
3、装修项目机电管道综合平衡及末端点位布置管线平衡的分类：1、整个剖面综合平衡2、局部区域管线平衡整个剖面平衡重点：1、结构尺寸复核及标注2、装饰标高、造型标注3、主要管线的标高及位置。
