广日GRACE变频门机调试手册
- 格式:doc
- 大小:4.78 MB
- 文档页数:19
广日变频门机使用说明一、接线二、原理及信号说明1.接口信号说明2.运行原理关门机械开门机械3.状态说明(1)动作门机在正常定位移动或蠕动时的状态。
动作状态的力矩限制由P6.01参数设置。
(2)保持在非关门终端位置没有开关门信号时的零速锁定状态,或在关门终端位置发生关门堵转时的状态。
保持状态下的力矩上限由P6.02设置。
(3)堵转门机在开门过程中(包括蠕动过程)力矩指令超过开门堵转检出阀值(P6.03)且持续时间超过堵转检出时间(P6.05);或者门机在关门过程中(包括蠕动过程)力矩指令超过关门堵转检出阀值(P6.04)且持续时间超过堵转检出时间(P6.05),则堵转状态检出。
开门时在开门终端外检出堵转,则输出堵转信号;在开门终端内检出堵转,则进入开门保持状态。
关门时在关门终端外检出堵转,则输出堵转信号;在关门终端内检出堵转,则进入关门保持状态。
三、运行逻辑1.关门初始校正开门机械关门机械关门信号关门信号注:校正时间超过校正保护时间仍未到达终端位置导致校正故障输出。
2.开门初始校正动作逻辑类同关门初始校正。
3.开门处理注:(1) 如果开门起始位置在开门终端内,以蠕动速度开门(2) 蠕动延时后进入开门保持状态(3) 如果开门终端中检出堵转,则自动转为开门保持状态4.关门处理注:(1) 如果关门起始位置在关门终端内,以蠕动速度关门。
(2) 如果开门终端中检出堵转,则转为关门保持状态,维持蠕动速度关门,但力矩上限调整为保持力矩。
门过程中断5.开(关)四、参数说明1.标准参数2.专用参数附注说明:#-根据铭牌设置(或按配套电机附表设置)*-根据实际调整其他-不要改动五、调试1.电机调试(如果需要的话)(1)如果编程菜单已经隐藏,先到OP1输入密码(2)必要的话,进行参数初始化(OP4)(3)A3.01改为0(4)输入电机参数:E2.01、E2.02、E2.03、E2.04、E2.05、E2.07、E2.09、E2.10(5)设置电机控制模式A2.01=5,然后复位(6)学习磁角度:选择OP3,输入3,确定,然后等待学习完毕。
广日电梯调试资料一、检修状态试运行A.轿内检修:1.检查复核变频器的设定参数是否符合要求。
2.在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人,而上机房控制屏上操作。
3.此时PC机输入点X7亮,X10灭可用轿内检修方式试运行。
4.轿内检修上行可用11L14高层站的内指令输入点短接。
5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B.轿顶检修:此时X7.X10不亮,可用轿顶检修试运行。
1.轿顶检修上行11L40与21L6短接[X11亮]2.轿顶检修下行11L40与21L7短接。
[X12亮]。
3.检修运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否,就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后,可进入轿顶操作。
C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。
2.检查轿顶检修是否优先。
3.在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。
4.若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高。
1.电梯在最低层平层,保持正常状态待命。
2.将PLC运行开关置OFF,用HPP将M812置ON;M811、M510置OFF,M150置ON[M150是测层高的开关,M510自动,M811上减速M812下减速]C235清零。
门机电气调试说明书目录1. 电气接线说明 (2)2. 面板说明 (4)3. 运行状态 (5)4. 电气调试 (6)5. 完整运行 (8)6. 门机参数的存取 (8)7. 参数设置报警 (8)8. 门机故障 (9)9. 门机常见故障及处理 (9)10. 服务 (11)开关门运行示意图 (13)数字式VVVF同步带门机参数表 (14)1 电气接线图(电气附图1)1.1供电电源使用单相交流电源AC220V±10%,50Hz±5%;1.2建议通过6A的C45N后向门机供电。
电源线:棕色―L,兰色―N,黄绿色―E。
1.3编码器接线出厂时配有编码器连线,只需与控制器紧密连接即可。
1.4电机线出厂时电机上配有三相电机线,只需与控制器紧密连接即可。
1.5输入/输出信号接线1.5.1输入输入共有四个共COM的端子,每个输入端子均可独立定义成参数表中H组任一功能,常开或常闭也可任意定义,但不可重复定义,否则报错。
参数h1-h4分别对应输入端子h1-h4。
以下为出厂缺省定义:1.5.1.1关门输入――即加在COM和h1上的持续导通信号;1.5.1.2开门输入――即加在COM和h2上的持续导通信号;1.5.1.3慢关门输入――即加在COM和h3上的持续导通信号,一般用于超时强迫关门使用。
1.5.1.4电眼信号――在o1=03/04门机自动运行时,可以接入电眼保护信号,一般用于演示,正常运行时门机由端子信号控制,此设定不起作用。
注意:输入信号电源由门机控制器提供,不得接入外界电源!1.5.2输出输出共有四对相互独立的继电器触点(容量为3A,30VDC/250VAC),每对输出端子均可独立定义成参数表中P组任一功能,常开或常闭也可任意定义。
参数P1-P4分别对应输出端子对c1-P1到c4-P4。
以下为出厂缺省定义:1.5.2.1关门到位信号――关门到位时c1与P1导通;1.5.2.2开门到位信号――开门到位时c2与P2导通;1.5.2.3门障碍信号――开关门遇障碍时c3与P3导通;1.5.2.4系统故障信号――有系统内部故障时c4与P4导通。

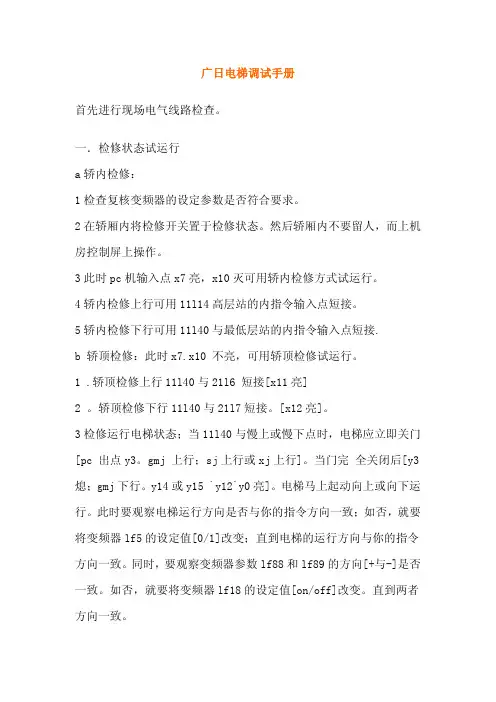

广日电梯调试手册广日电梯调试手册首先进行现场电气线路检查。
一.检修状态试运行a轿内检修:1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人,而上机房控制屏上操作。
3此时pc机输入点x7亮,x10灭可用轿内检修方式试运行。
4轿内检修上行可用11l14高层站的内指令输入点短接。
5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修:此时x7.x10 不亮,可用轿顶检修试运行。
1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。
轿顶检修下行11l40与21l7短接。
[x12亮]。
3检修运行电梯状态;当11l40与慢上或慢下点时,电梯应立即关门[pc 出点y3。
gmj 上行;sj上行或xj上行]。
当门完全关闭后[y3熄;gmj下行。
y14或y15 `y12`y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器lf5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时,要观察变频器参数lf88和lf89的方向[+与-]是否一致。
如否,就要将变频器lf18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后,可进入轿顶操作。
c.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。
2.检查轿顶检修是否优先。
3.在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。
4.若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
d.测层高。
1.电梯在最低层平层,保持正常状态待命。
2.将plc运行开关置off,用hpp将m812置on;m811、m510置o ff,m150置on[m150是测层高的开关,m510自动,m811上减速m81 2下减速]c235清零。
广日系统电梯调试手册点击数:1141次广日系统电梯调试手册(电气部分)说明:本调试手册所列的全部内容仅适用于EVECD01系统电梯(EVECD01系统适用于以异步电机为拖动系统的梯种)控制系统调试使用,不作其它控制系统调试使用。
目录一、键盘操作说明••••••••••••••••••••••••••••••第2页二、井道开关及上、下平层感应器的位置••••••••••第18页三、慢车、快车调试说明••••••••••••••••••••••••第20页四、变频器参数••••••••••••••••••••••••••••••••第36页五、故障代码表••••••••••••••••••••••••••••••••第38页六、改进意见表••••••••••••••••••••••••••••••••附页第一章:键盘操作说明EVECD01系统可以通过控制板上的LED+按键的键盘部分及操纵面板部分对控制系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。
熟悉键盘的功能与操作方法,是掌握调试EVECD01系统的前提,因此,建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘,主要由LED数码管,LCD(液晶显示屏),按键三部分组成,其外形及功能区如图1-1所示:图1-1 操作面板示意图1、按键功能说明表1-1 操作面板功能表按键名称功能菜单键/退出键停机/运行状态与菜单状态的切换;菜单操作时,回到前一个状态存储键完成参数的存储确认;菜单操作时,进入下一个状态增键功能码、功能组或设定参数递增减键功能码、功能组或设定参数递减移位键在运行状态或停机状态时,可循环切换LED显示参数;设定数据时,可以选择设定数据的修改位,相应选定的位处于闪烁状态。
运行键在面板控制方式下,用于启动运行;在参数调谐时用于启动调谐过程。
停止/复位键在面板控制方式时,用于停机操作;在参数调谐过程中用于中断调谐;故障报警状态(任何操作方式下)用于复位操作。

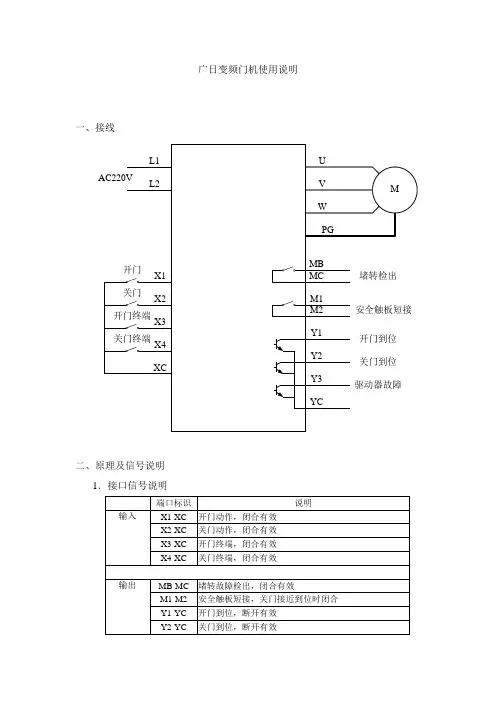

广日变频门机使用说明(1)广日变频门机使用说明一、接线MX1 X2 X3 X4 XC MB MCM1 M2Y1Y2 YC开门关门开门终端关门终端堵转检出安全触板短接开门到位关门到位UVWL1L2AC220VPGY3驱动器故障二、原理及信号说明1.接口信号说明端口标识说明输入X1-XC开门动作,闭合有效X2-XC关门动作,闭合有效X3-XC开门终端,闭合有效X4-XC关门终端,闭合有效输出MB-MC堵转故障检出,闭合有效M1-M2安全触板短接,关门接近到位时闭合Y1-YC开门到位,断开有效Y2-YC关门到位,断开有效2.运行原理开门机械开门位置到达点关门机械关门位置到达点关门曲线校正距离安全触板短接距离半门宽运行速度蠕动速度开门到位区关门到位区3.状态说明(1)动作门机在正常定位移动或蠕动时的状态。
动作状态的力矩限制由P6.01参数设置。
(2)保持在非关门终端位置没有开关门信号时的零速锁定状态,或在关门终端位置发生关门堵转时的状态。
保持状态下的力矩上限由P6.02设置。
(3) 堵转门机在开门过程中(包括蠕动过程)力矩指令超过开门堵转检出阀值(P6.03)且持续时间超过堵转检出时间(P6.05);或者门机在关门过程中(包括蠕动过程)力矩指令超过关门堵转检出阀值(P6.04)且持续时间超过堵转检出时间(P6.05),则堵转状态检出。
开门时在开门终端外检出堵转,则输出堵转信号;在开门终端内检出堵转,则进入开门保持状态。
关门时在关门终端外检出堵转,则输出堵转信号;在关门终端内检出堵转,则进入关门保持状态。
三、 运行逻辑1. 关门初始校正开门机械限位关门机械限位校正速度蠕动速度关门信号关门信号12注:校正时间超过校正保护时间仍未到达终端位置导致校正故障输出。
2. 开门初始校正动作逻辑类同关门初始校正。
3. 开门处理开门位置到达点蠕动速度开门终端开门动作输出力矩开门保持蠕动延时注:(1) 如果开门起始位置在开门终端内,以蠕动速度开门(2) 蠕动延时后进入开门保持状态(3) 如果开门终端中检出堵转,则自动转为开门保持状态4. 关门处理关门位置到达点蠕动速度关门终端关门动作输出力矩掉电过渡安全触板短接安全触板短接位置蠕动延时关门保持驱动器输出注:(1) 如果关门起始位置在关门终端内,以蠕动速度关门。
广日电梯调试手册首先进行现场电气线路检查。
一.检修状态试运行a轿内检修:1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人,而上机房控制屏上操作。
3此时pc机输入点x7亮,x10灭可用轿内检修方式试运行。
4轿内检修上行可用11l14高层站的内指令输入点短接。
5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修:此时x7.x10 不亮,可用轿顶检修试运行。
1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。
轿顶检修下行11l40与21l7短接。
[x12亮]。
3检修运行电梯状态;当11l40与慢上或慢下点时,电梯应立即关门[pc 出点y3。
gmj 上行;sj上行或xj上行]。
当门完 全关闭后[y3熄;gmj下行。
y14或y15 `y12`y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器lf5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时,要观察变频器参数lf88和lf89的方向[+与-]是否一致。
如否,就要将变频器lf18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后,可进入轿顶操作。
c.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
d.测层高。
1. 电梯在最低层平层,保持正常状态待命。
2. 将plc运行开关置off,用hpp将m812置on;m811、m510置o ff,m150置on[m150是测层高的开关,m510自动,m811上减速m81 2下减速]c235清零。

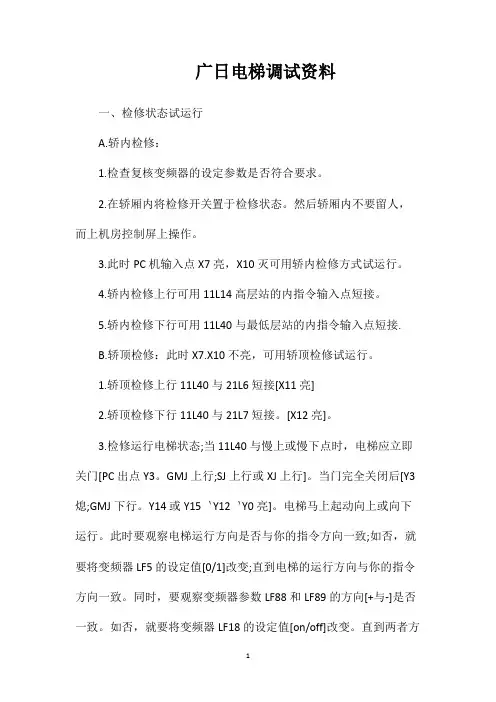

【技术资料】广日电梯调试资料首先进行现场电气线路检查。
一.检验状态试运行A.轿内检验:1.检查复核变频器的设定参数是否符合要求。
2.在轿厢内将检验开关置于检验状态。
然后轿厢内不要留人,而上机房控制屏上操纵。
3.此时PC机输进点X7亮,X10灭可用轿内检验方式试运行。
4.轿内检验上行可用11L14高层站的内指令输进点短接。
5.轿内检验下行可用11L40与最低层站的内指令输进点短接.B. 轿顶检验:此时X7.X10 不亮,可用轿顶检验试运行。
1.轿顶检验上行11L40与21L6 短接[X11亮]2 .轿顶检验下行11L40与21L7短接。
[X12亮]。
3.检验运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC 出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全封闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否,就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检验状态运行停止后应立即开门。
5.请留意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检验运行正常后,可进进轿顶操纵。
C.轿顶操纵;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检验是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检验运行,若不正常,应的打轿顶急停后进行检查。
4. 若轿顶检验点动上、下行均正常。
可在轿顶上检验上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高。
1. 电梯在最低层平层,保持正常状态待命。
2.将PLC运行开关置OFF,用HPP将M812置ON;M811、M510置OFF,M150置ON[M150是测层高的开关,M510自动,M811上减速M812下减速]C235清零。
号
继电器输出信号14 M2
堵转故障检出,常开点堵转故障检出时闭合
干接点,接点容量
AC250V,DC30V,1A以
下
15 M1
16 MB 安全触板短接,常开点
MB-MC安全触板短接,关
门接近到位时闭合
干接点,接点容量
AC250V,DC30V,1A以
下
17 MA 安全触板短接,常闭点
18 MC 安全触板短接公共端
五、变频器的调试和操作:
5.1门机控制面板使用说明: 5.1.1控制面板界面:
——运转方式: LOCAL:变频器由操作器给定运转指令时灯亮FWD:正转指令输入时灯亮
REV:反转指令输入时灯亮
——数据显示: 显示参数代码、监视值/数据设定值、故障信息等
——操作键: 切换参数、修改参数
┌运行、停止指示键: 运行信号由操作器给定时,用来启动/停止变频器
│
│
—┴运行、停止指示灯: 变频器READY时绿灯亮
变频器运行时红灯亮
变频器减速停止时红灯闪烁变频器未就绪时红、绿灯熄灭
5.1.2功能键设置:
键名称功能增加键选择参数代码,修改设定值(增加)等时请按此键
减小键选择参数代码,修改设定值(减小)等时请按此键
右移键参数代码、数值的数位选择键
ENTER确定键确定参数值及进入菜单
MENU
ESC
菜单/退出键选择参数的组别及退出(回到前一个状态)键
运行/停止键用操作器运行场合时,按下此键(超过0.3S),变频器运行(红灯亮);再按一次变频器停止运行(绿灯亮)。
变频器发生故障、使用操作器ENTER键确认故障后,变频器会处于未就绪状态,红绿灯均熄灭,须按下此键(超过0.3S)使变频器处于就绪状态(READY),才能继续运行。
在数字式操作器键的左上方有指示灯,此指示灯对应运行状态有绿灯、红灯、红灯闪烁、熄灭。
驱动器准备就绪时指示灯显示绿灯,驱动器运行时指示灯显示红灯,驱动器减速停止时指示灯显示红灯闪烁,驱动器未准备就绪时指示灯熄灭。
故障发生时,和上述显示不同。
以下所示为故障发生时的显示图例。
故障时的操作器显示
因故障内容而显示不同。
左图是低电压警告图例。
7.2门机变频器主板状态指示:
主板上的READY 和RUN 灯用于指示工作状态。
READY 灯灭:表示驱动器未就绪,不能运行。
READY 灯亮:表示驱动器就绪,处于运行或待运行状态。
RUN 灯长灭:表示驱动器不在运行状态下。
RUN 灯长亮:表示驱动器在运行状态下,电机有输出。
RUN 灯闪烁:驱动器报警,有故障发生。
7.3 U 监视参数
在监视参数(U 参数)中,可以对状态、端子、故障记录等进行监视 序号 功能 功能说明 U1.01 目标频率 目标频率的监视/设定 U1.02 输出频率 输出频率的监视 U1.03 反馈频率 反馈频率的监视 U1.04 电机转速 电机转速的监视* U1.05 输出电流 输出电流的监视 U1.06 输出转矩 监视变频器的输出力矩指令值 U1.07 输出电压 监视变频器的输出电压 U1.08 输出功率 监视变频器的输出功率 U1.09 主回路直流电压 监视变频器的主回路直流电压 U1.10 散热器温度 监视变频器散热片的温度 U1.11 电机温度 监视电机的温度 U1.12 累计运行时间 监视变频器的累计运行时间
RUN 灯(LED1)
READY 灯(LED2)
CPU。
