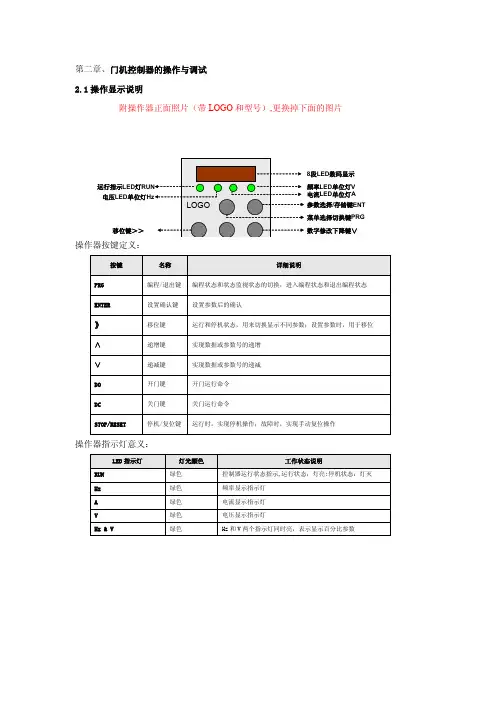

第二章、门机控制器的操作与调试2.1操作显示说明附操作器正面照片（带LOGO和型号）,更换掉下面的图片操作器指示灯意义：2.1.1参数操作显示YS-K01门机控制器的操作显示需使用选配件YS-P01操作器。
操作器的显示状态有以下几种状态（根据软件表现更改内容）1.停机状态显示停机状态显示的参数有：输出端子状态、门位置、开门速度、输入端子状态、母线电压，通过》键实现各种状态参数的循环显示选择。
插入实物照片2.运行状态显示运行状态显示的参数有：输出端子状态、门位置、开关门速度设定、当前运行速度、输出电压、输出电流、输出力矩、母线电压、输入端子状态，通过》键实现各种状态参数的循环显示选择。
插入实物照片3.参数编辑状态以设定参数P1.01为230V为例说明：首先按下PRG键，操作器显示-P0-，该菜单为一级菜单显示，然后按∧键显示-P1-,然后按ENTER键进入P1组内部参数组；然后按∧键显示P1.01，按ENTER键进入该功能码，该功能码显示值为220，通过按∧键将值修改为230，按ENTER键确认修改,修改完后功能码组显示P1.02，按PRG键退回一级菜单显示-P1-，按PRG键退回停机或运行监视状态。
插入实物照片4．故障状态显示当控制器处于故障状态时，操作器显示故障码，当故障排除后，按下STOP/RESET键复位故障，操作器恢复到停机状态显示。
故障显示内容参见附录2故障诊断与对策插入实物照片2.1.2 参数上传和下载批处理YS-K01门机控制器为适应电梯行业调试和维护高效率的需求，设计有控制曲线参数存储和批处理功能。
对于相同门宽、相同型号的门机，可以用同样的曲线参数实现门的开关控制，把经验曲线参数从调试效果良好的门机控制器上传到操作器，再从操作器下载到相同门宽、相同型号的门机使用的门机控制器,就可以实现良好的开关门控制。
例如：1号门和2号门宽度相同，门机械配置型号相同，1号门运行曲线调试好后，把控制器A 的曲线参数上传到操作器的相应位置，并编好组号，从操作器对应组号位置把曲线经验参数下载到控制器B ，控制器B 就可以实现对2号门的良好开关门控制。
浙江威特电梯控制柜调试参数表适用范围：☆主板型号为160+，5个按键、3路或5路高压检测点，主控软件版本为1.05及以上；☆电气系统原理图图号为：CTRL-YK06-YL（V2.3），安全回路和门锁回路采用高压检测点、取消独立的安全接触器、同步机采用独立封星或组合封星、带UCMP 功能、旁路功能、带前后门锁独立短接检测功能。
一、P0组：主机驱动控制主菜单—参数设置查询—主机驱动控制：1、P0.00速度控制模式：1（针对异步电机，进行出厂慢车调试时可设置为0，但现场带载运行时必须设置为1）；2、P0.01电梯额定速度：根据曳引机铭牌设置；3、P0.02电梯最大速度：根据实际要求设置（不能大于电梯额定速度）；4、P0.08运行方向选择：根据实际现场进行调整：在满足电梯检修运行条件下，检修运行电梯，当S10输入点亮起时，电梯轿厢应该向上运行，否则更改该参数。
二、P1组：速度曲线调整主菜单—参数设置查询—速度曲线调整：1、P1.14平层精度调整：50该菜单用于调整：运行曲线的加减速、检修速度、蠕动平层速度、UPS运行速度、返平层速度、自学习速度。
三、P2组：电机参数主菜单—参数设置查询—电机参数：1、P2.00电机类型选择：同步机1，异步机0；2、P2.01电机额定功率—P2.05电机额定电流：根据实际现场电机参数输入（特别注意带小数点的数据输入）；四、P3组：编码器参数主菜单—参数设置查询—编码器参数：1、P3.00编码器类型：同步机1，异步机0；2、P3.01编码器分辨率：同步机2048，异步机1024；3、P3.02编码器方向：同步机在做编码器定位时调整；4、P3.11脉冲计数方向：根据实际现场调整：进入主菜单—系统监控—呼梯与运行：在满足电梯检修运行条件下，检修运行电梯，当S10输入点亮起时，电梯轿厢应该向上运行，同时楼层高度应该增加，如果楼层高度减少，则调整该参数。
五、A1组：楼层设置主菜单—参数设置查询—楼层设置：根据实际现场设置总楼层等相关参数六、A2组：楼层显示主菜单—参数设置查询—楼层显示：根据实际现场设置楼层显示等相关参数（具体显示字符见附表1）七、H0组：IO板控制板逻辑主菜单—参数设置查询—IO控制板逻辑—IO板单点逻辑设置：1、上门区：常开0；2、中门区：常开0；3、下门区：常开0；4、安全接触器触点：常闭1；5、门锁接触器触点：常开0；6、驱动输出接触器：常闭1；7、抱闸接触器触点：常闭1；8、检修信号：常闭1；9、检修上行按钮：常开0；10、检修下行按钮：常开0；11、上行限位：常闭1；12、下行限位：常闭1；13、低速上/下行强迫换速：常闭1；14、中速上/下行强迫换速：梯速大于1.75时设置为常闭1，小于等于1.75时设置为常开0；15、电机热保护：常闭1；16、硬件使能：常开0；17、UPS输入信号：常开0；18、提前开门检测：常开0；19、消防联动输入：常开0；20、自定义输入点1：常闭1；21、自定义输入点2：带独立封星常闭1；不带独立封星常开0；22、自定义输入点3：常闭1。
