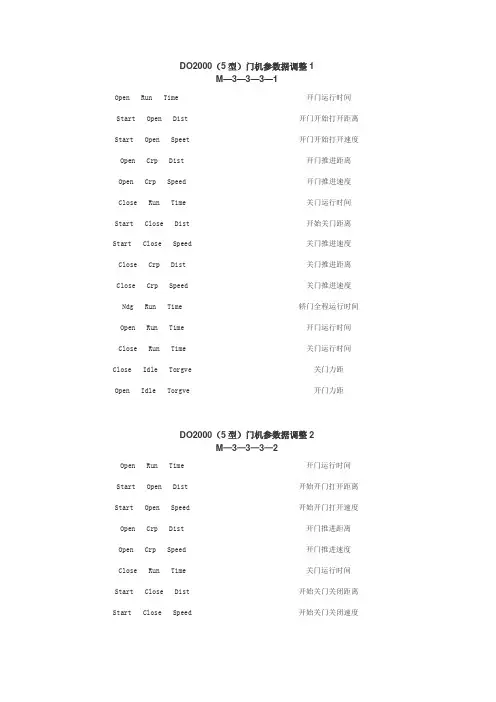

奥的斯门机参数DO2000(5型)门机参数据调整DO2000(5型)门机参数据调整1M—3—3—3—1Open Run Time 开门运行时间Start Open Dist 开门开始打开距离Start Open Speet 开门开始打开速度Open Crp Dist 开门推进距离Open Crp Speed 开门推进速度Close Run Time 关门运行时间Start Close Dist 开始关门距离Start Close Speed 关门推进速度Close Crp Dist 关门推进距离Close Crp Speed 关门推进速度Ndg Run Time 轿门全程运行时间Open Run Time 开门运行时间Close Run Time 关门运行时间Close Idle Torgve 关门力距Open Idle Torgve 开门力距DO2000(5型)门机参数据调整2M—3—3—3—2Open Run Time 开门运行时间Start Open Dist 开始开门打开距离Start Open Speed 开始开门打开速度Open Crp Dist 开门推进距离Open Crp Speed 开门推进速度Close Run Time 关门运行时间Start Close Dist 开始关门关闭距离Start Close Speed 开始关门关闭速度Close Crp Dist 关门推进距离Close Crp Speed 关门推进速度Ndg Run Time 轿门全程运行时间DO2000(5型)门机参数据调整3 M—3—3—4—1Open Acced Time 开门加速时间Open Delee Time 开门减速时间Close Acced Time 关门加速时间Open Crreep Torg 开门减速时间Close Crreep Torg 关门学习力距Close Torg 关门力距Halt Torgue 暂停力距Nudging Torgue 轻推力距Ini Torgue 极限力距(总速度)DO2000(5型)门机参数据调整4M—3—3—4—4Pass Protlimit 乘客保护Stip Dist Tance 停止推进距离End Posrange 编码器指向误差Gsm Position 误差位置Lock Dist Ance 锁定距离Open Lock Speed 开门锁定速度Close Lock Speed 关门锁定速度Disab Rer Dist OpenDisab Rer Dist CloseMax Moto Current 最大极限电流以下内容需要回复才能看到PROF=2 缺省值工厂设定值单位意义START OPEN SPEED 7 5 HZ 开门开始速度STOP OPEN SPEED 6 5 HZ 停止开门速度OPEN STOP POINT 120 140 ㎜到达打开停止点OPEN STOPPOINT-2 160 160 ㎜到达打开停止点2START OPEN DIST 10 30 ㎜开始开门距离STOP CLOSE SPEED 3.0 4 HZ 停止关门距离速度CLOSE STOP POINT 120 150 ㎜到达关门停止点CLOSE STOP POINT-2 150 150 ㎜到达关门停止点2NUDGING VELOCITY 10 10 HZ 强迫关门速度OTHER=3VOLTAGE BOOST 15 20 % 电机参数，在低频率电压增加，在开始/停止时高转矩。
OTIS DO2000门机调试手册第一章：关于DO2000门机系统DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。
第二章：自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：P1：L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线P8P9P10由门机板输出到马达U，V，W三相电源P13PE-马达的接地线P2-1：EDS-与安全回路相连接，AC110V，急停信号，高电平有效P2-2：TCL-是轿顶的检修信号，AC110V，高电平有效。
P2-4：HL1-另一AC110V的接地线。
P3-1：+15V200MA--速度传感器的+15V电源。
P3-2：T1-速度传感器反馈给门机信号1P3-3：T2-速度传感器反馈给门机信号2。
P3-4：GND-速度传感器的-15V电源。
P3-5：SHIELD ENCODER CABLE-屏蔽及接地。
P4-1：RXAOP4-2：RXBOP4-3：TXAOP4-4：TXBO与门机的串行通信线。
P5-1：+30VINPUT-给门机板的+30VDC工作电源。
P5-2：DOS-输出+30VACP5-3：DOLP5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。
P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。
P5-6：SPARE-备用端号。
P5-7：DOB-开门信号输入端，+30VDC为高电平有效。
P5-8：DO从开门及开门信号输入端口，+30VDC为高电平有效。
P5-9：SPARE2-备用端口。

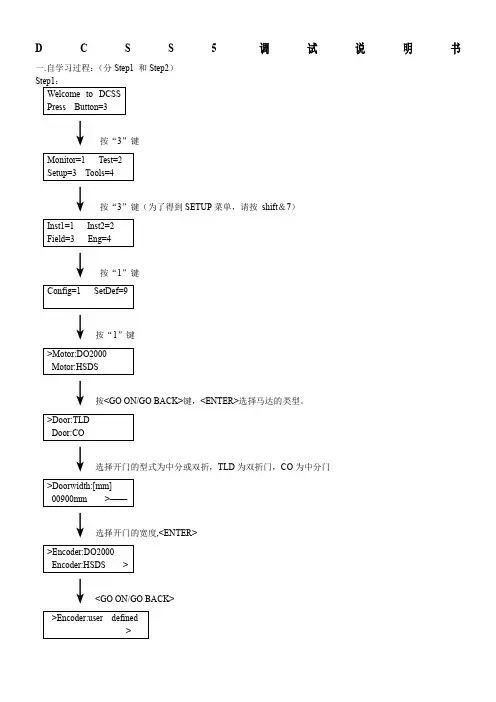

D C S S5调试说明书一.自学习过程：（分Step1 和Step2）↓按“3”键↓按“3”键（为了得到SETUP菜单，请按shift＆7）↓按“1”键↓按“1”键↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。
↓选择开门的型式为中分或双折，TLD为双折门，CO为中分门↓选择开门的宽度,<ENTER>↓<GO ON/GO BACK>↓选择编码器的类型，<ENTER>Step2:↓观察门的移动并回答，如果门完全打开，它又开始关门↓门完全关闭，又问回答问题2．学习门的宽度：Learn DOORW AY当门完全打开，回答下面的问题如果回答“YES”，门将开始下一个动作。
3.学习爬行距离:Learn Creep Ways↓<Enter>门将进行好几次的短路线的开和关DCSS5将进入下一步。
4.学习转矩:Learn TorquesDCSS5 用检测速度开门，找出完全开门所需的最小的转矩，如果这个跟踪行为超出了转矩的范围；测试将重新给一个增加的转矩，所有的爬行和关门转矩都取决于检测时的转矩数值。
↓<ENTER>DCSS5关上门重新准备下一个步骤。
当门完全关上时，Step4就结束了，显示如下：Gain↓<Enter>首先开始开门这个循环一直进行，直到找到最佳的控制参数；影响它的参数有两个p1:FeedUp-Gain; p2:FeedDown-Gain程序结束时会显示如下信息：二．参数设置：KEY：333↓按“3”键↓按“3”键↓按“3”键，进入Setup-Field“参数设置范围”栏当重新写入一个参数时，DCSS将检查他的值，这个值必须在最大和最小值之间，如果参数超出这个极限，最大值将代替这个值。
参数具体在下面参数表中寻找。
：334↓按“3”键↓按“3”键↓按“4”键此参数具体在下面参数表中寻找。
DCSS5调试说明书一.自学习过程：（分Step1 和Step2）↓按“3”键↓按“3”键（为了得到SETUP菜单，请按shift＆7）↓按“1”键↓按“1”键↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。
↓选择开门的型式为中分或双折，TLD为双折门，CO为中分门↓选择开门的宽度,<ENTER>↓<GO ON/GO BACK>↓选择编码器的类型，<ENTER>Step2:↓观察门的移动并回答，如果门完全打开，它又开始关门↓门完全关闭，又问回答问题2．学习门的宽度：Learn DOORW AY编码器积累了开关门过程的脉冲来描述门的宽度。
如果回答“YES”，门将开始下一个动作。
3.学习爬行距离:Learn Creep WaysDCSS5 学习门锁距离和转矩必须从开门和关门锁，开门的爬行距离和关门的爬行距离从门锁距离开始。
↓<Enter>如果爬行距离测试完成，DCSS5将进入下一步。
4.学习转矩:Learn TorquesDCSS5 用检测速度开门，找出完全开门所需的最小的转矩，如果这个跟踪行为超出了转矩的范围；测试将重新给一个增加的转矩，所有的爬行和关门转矩都取决于检测时的转矩↓<ENTER>如果自学习转矩可使门完全打开，DCSS5关上门重新准备下一个步骤。
就结束了，显示如下：5.学习前进增益:Learn Forward Gain此参数是由速度和加、减速度来提供↓<Enter>首先开始开门然后系统开始开关门测试，运行测试间断性动作，如果距离比开门要长就重试，直到修改这个循环一直进行，直到找到最佳的控制参数；影响它的参数有两个p1:FeedUp-Gain; p2:FeedDown-Gain程序结束时会显示如下信息：到此DCSS5已完全安装好了。
↓按“3”键↓按“3”键↓按“3”键，进入Setup-Field“参数设置范围”栏当重新写入一个参数时，DCSS将检查他的值，这个值必须在最大和最小值之间，如果参数超出这个极限，最大值将代替这个值。
OTIS DO2000门机调试手册第一章：关于DO2000门机系统DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。
第二章：自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：•P1：L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线•P8P9P10由门机板输出到马达U，V，W三相电源•P13PE-马达的接地线•P2-1： EDS-与安全回路相连接，AC110V，急停信号，高电平有效•P2-2： TCL-是轿顶的检修信号，AC110V，高电平有效。
•P2-4：HL1-另一AC110V的接地线。
•P3-1： +15V 200MA--速度传感器的+15V电源。
•P3-2： T1-速度传感器反馈给门机信号1•P3-3： T2-速度传感器反馈给门机信号2。
•P3-4： GND-速度传感器的-15V电源。
•P3-5： SHIELD ENCODER CABLE-屏蔽及接地。
•P4-1： RXAO•P4-2： RXBO•P4-3： TXAO•P4-4 ：TXBO与门机的串行通信线。
•P5-1：+30VINPUT-给门机板的+30VDC工作电源。
•P5-2：DOS-输出+30VAC•P5-3：DOL•P5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。
•P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。
•P5-6：SPARE-备用端号。
•P5-7：DOB-开门信号输入端，+30VDC为高电平有效。
•P5-8：DO从开门及开门信号输入端口，+30VDC为高电平有效。

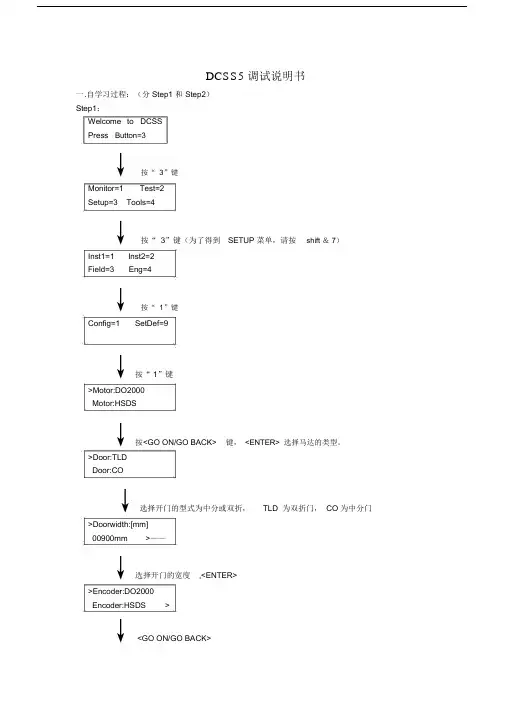

DCSS5调试说明书一.自学习过程：（分 Step1 和 Step2）Step1：Welcome to DCSSPress Button=3↓按“ 3”键Monitor=1Test=2Setup=3 Tools=4↓按“ 3”键（为了得到SETUP 菜单，请按shift ＆ 7）Inst1=1Inst2=2Field=3Eng=4↓按“ 1”键Config=1SetDef=9↓按“ 1”键>Motor:DO2000Motor:HSDS↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。
>Door:TLDDoor:CO↓选择开门的型式为中分或双折，TLD 为双折门， CO 为中分门>Doorwidth:[mm]00900mm>——↓选择开门的宽度,<ENTER>>Encoder:DO2000Encoder:HSDS>↓<GO ON/GO BACK>>Encoder:user defined>↓选择编码器的类型，<ENTER>Step2:1.感觉测试 :Sense TestPrep Sense TestPlease wait!Door is opening?<1>YES <0>NO↓观察门的移动并回答，如果门完全打开，它又开始关门Door is closingPlease wait!↓门完全关闭，又问Door is closed?<1>YES <0>NO回答问题2．学习门的宽度：Learn DOORWAY编码器积累了开关门过程的脉冲来描述门的宽度。
Door is openingPlease wait!当门完全打开，回答下面的问题Door is opened?<1>YES <0>NO如果回答“ YES ”，门将开始下一个动作。

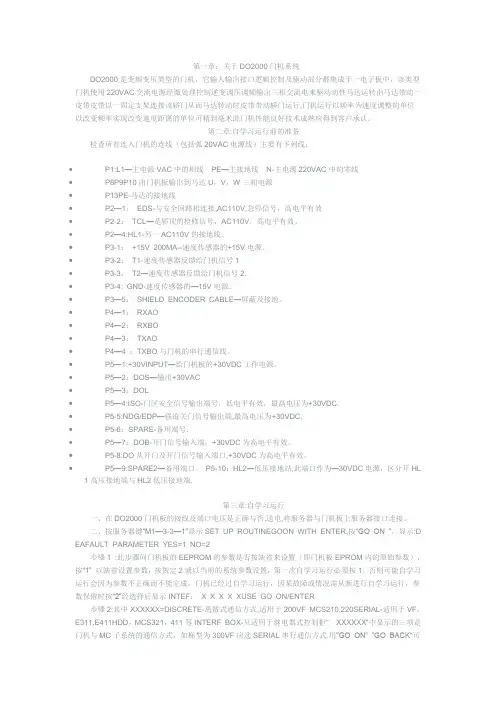

第一章：关于DO2000门机系统DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行,门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。
第二章:自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：•P1:L1—主电源VAC中的相线PE—主接地线N-主电源220VAC中的零线•P8P9P10由门机板输出到马达U，V，W三相电源•P13PE-马达的接地线•P2—1：EDS-与安全回路相连接,AC110V,急停信号，高电平有效•P2-2：TCL—是轿顶的检修信号，AC110V，高电平有效。
•P2—4:HL1-另一AC110V的接地线。
•P3-1：+15V 200MA--速度传感器的+15V电源。
•P3-2：T1-速度传感器反馈给门机信号1•P3-3：T2—速度传感器反馈给门机信号2.•P3-4: GND-速度传感器的—15V电源。
•P3—5：SHIELD ENCODER CABLE—屏蔽及接地。
•P4—1：RXAO•P4—2：RXBO•P4—3：TXAO•P4—4 ：TXBO与门机的串行通信线。
•P5—1:+30VINPUT—给门机板的+30VDC工作电源。
•P5—2：DOS—输出+30VAC•P5—3：DOL•P5—4:ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC.•P5-5:NDG/EDP—强迫关门信号输出端,最高电压为+30VDC.•P5-6：SPARE-备用端号.•P5—7：DOB-开门信号输入端，+30VDC为高电平有效。
•P5-8:DO从开门及开门信号输入端口,+30VDC为高电平有效。
•P5—9:SPARE2—备用端口。
OTIS DO2000门机调试手册第一章：关于DO2000门机系统DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。
第二章：自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：P1：L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线P8P9P10由门机板输出到马达U，V，W三相电源P13PE-马达的接地线P2-1：EDS-与安全回路相连接，AC110V，急停信号，高电平有效P2-2：TCL-是轿顶的检修信号，AC110V，高电平有效。
P2-4：HL1-另一AC110V的接地线。
P3-1：+15V200MA--速度传感器的+15V电源。
P3-2：T1-速度传感器反馈给门机信号1P3-3：T2-速度传感器反馈给门机信号2。
P3-4：GND-速度传感器的-15V电源。
P3-5：SHIELD ENCODER CABLE-屏蔽及接地。
P4-1：RXAOP4-2：RXBOP4-3：TXAOP4-4：TXBO与门机的串行通信线。
P5-1：+30VINPUT-给门机板的+30VDC工作电源。
P5-2：DOS-输出+30VACP5-3：DOLP5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。
P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。
P5-6：SPARE-备用端号。
P5-7：DOB-开门信号输入端，+30VDC为高电平有效。
P5-8：DO从开门及开门信号输入端口，+30VDC为高电平有效。
P5-9：SPARE2-备用端口。

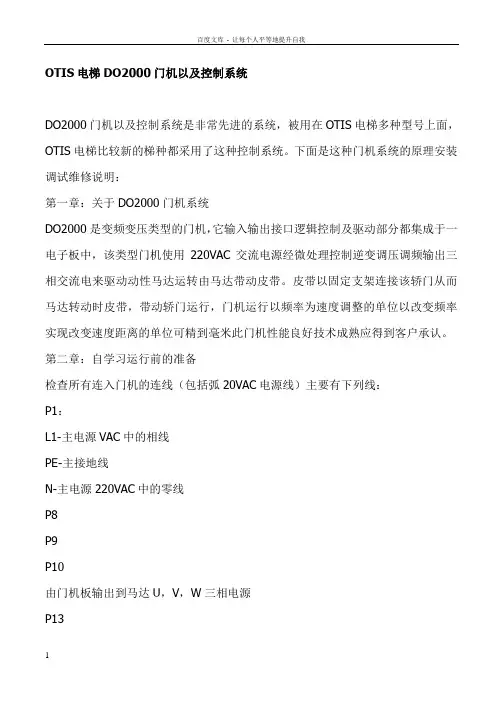

OTIS电梯DO2000门机以及控制系统DO2000门机以及控制系统是非常先进的系统，被用在OTIS电梯多种型号上面，OTIS电梯比较新的梯种都采用了这种控制系统。
下面是这种门机系统的原理安装调试维修说明：第一章：关于DO2000门机系统DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动皮带。
皮带以固定支架连接该轿门从而马达转动时皮带，带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。
第二章：自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：P1：L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线P8P9P10由门机板输出到马达U，V，W三相电源P13PE-马达的接地线P2-1： EDS-与安全回路相连接，AC110V，急停信号，高电平有效P2-2： TCL-是轿顶的检修信号，AC110V，高电平有效。
P2-4：HL1-另一AC110V的接地线。
P3-1： +15V 200MA--速度传感器的+15V电源。
P3-2： T1-速度传感器反馈给门机信号1P3-3： T2-速度传感器反馈给门机信号2。
P3-4： GND-速度传感器的-15V电源。
P3-5： SHIELD ENCODER CABLE-屏蔽及接地。
P4-1： RXAOP4-2： RXBOP4-3： TXAOP4-4 ：TXBO与门机的串行通信线。
P5-1：+30VINPUT-给门机板的+30VDC工作电源。
P5-2：DOS-输出+30VACP5-3：DOLP5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。
P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。
DCSS5调试说明书
一.自学习过程：（分Step1 和Step2）
↓按“3”键
↓按“3”键（为了得到SETUP菜单，请按shift＆7）
↓按“1”键
↓按“1”键
↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。
↓选择开门的型式为中分或双折，TLD为双折门，CO为中分门
↓选择开门的宽度,<ENTER>
↓<GO ON/GO BACK>
↓选择编码器的类型，<ENTER>
Step2:
↓观察门的移动并回答，如果门完全打开，它又开始关门
↓门完全关闭，又问
回答问题
2．学习门的宽度：Learn DOORW AY
编码器积累了开关门过程的脉冲来描述门的宽度。
如果回答“YES”，门将开始下一个动作。
3.学习爬行距离:Learn Creep Ways
DCSS5 学习门锁距离和转矩必须从开门和关门锁，开门的爬行距离和关门的爬行距离从门锁距离开始。
↓<Enter>
如果爬行距离测试完成，DCSS5将进入下一步。
4.学习转矩:Learn Torques
DCSS5 用检测速度开门，找出完全开门所需的最小的转矩，如果这个跟踪行为超出了转矩的范围；测试将重新给一个增加的转矩，所有的爬行和关门转矩都取决于检测时的转矩
↓<ENTER>
如果自学习转矩可使门完全打开，DCSS5关上门重新准备下一个步骤。
就结束了，显示如下：
5.学习前进增益:Learn Forward Gain
此参数是由速度和加、减速度来提供
↓<Enter>首先开始开门
然后系统开始开关门测试，运行测试间断性动作，如果距离比开门要长就重试，直到修改
这个循环一直进行，直到找到最佳的控制参数；影响它的参数有两个
p1:FeedUp-Gain; p2:FeedDown-Gain
程序结束时会显示如下信息：
到此DCSS5已完全安装好了。
↓按“3”键
↓按“3”键
↓按“3”键，进入Setup-Field“参数设置范围”栏
当重新写入一个参数时，DCSS将检查他的值，这个值必须在最大和最小值之间，如果参数超出这个极限，最大值将代替这个值。
参数具体在下面参数表中寻找。
三．“工程”参数：KEY：334
↓按“3”键
↓按“3”键
↓按“4”键
此参数具体在下面参数表中寻找。
四．“工具”菜单：TOOL此功能主要是为了安装和维护的目的。
1．KEY：341进入“single”命令
↓按“3”键
↓按“4”键，进入“工具”设置栏
↓按“1”键
执行开、关门命令和停止信号，选择激活或不激活反转驱动。
KEY:342
持续运行反转驱动将激活。
持续运行中反转驱动不被激活。
3.ADAM工具:KEYS:343
ADAM是一个先进的诊断和维护工具。
这是一个隐藏的功能,按shift＆7被激活,是一个建立在软件工具上的PC窗口。
1．状态显示Status Display(key:311)
1
SERVIE=DCSS在服务方式（TC1有效），SETUP和TEST命令允许。
门在服务器状态。
WORKING=DCSS在正常模式（TC1与EDS无效），系统在受命状态，所有的功能都在激活状态。
NOTSTOP=门失能，使TES有效。
cccc=DCSS的运行状态
RDY=门的位置正常，执行正常的曲线。
SHD=门停止和失能，因为有严重的故障或者是关了电源后。
RRM=位置错误以后准备恢复路线（执行反向曲线）。
INI =门位置不正常，执行最低初始曲线。
DED=门失能
RED=当系统没有安装好，则还原位置状态，只执行最低初始曲线。
LCK=因为有严重故障DCSS自锁，且系统失能，要求关掉电源5秒后重新启动（或者用隐藏的“shift&5”键）。
ssss=门动状态
< > = 正在开门
>＜= 正在关门
[ ] = 门已开到位
] [ = 门已关到位
[？] = 门可能开到位（位置无效）
]？[ = 门可能关到位（位置无效）
>|< = 门正要停止
| = 门已停止
┄= 断电后的状态
??? = 门的状态是未知的,例如编码器损坏了。
1.2 第二行显示门的位置。
门的位置是由编码器的脉冲来描述的，当门完全关闭时，它的显示为“0mm”。
2
数字表示离散输入，小写字母表示此状态为“OFF”，大写字母表示此状态为“ON”
第一行显示：
111RS板上的ST1控制线1
222 RS板上的ST2控制线2
333 RS板上的ST3控制线3
第二行显示：
（444）编码器要求3线制（ST1-ST3）
555 REV 反转信号（EDP OR LRD）
3.输出状态显示（keys:314）
数字表示离散输出，小写字母表示为“OFF”状态，大写字母表示为“ON”状态
111 DOL(开门限位)
222 DOS（开门信号）
六．检测功能TEST FUNCTION（keys:32）
1.故障菜单显示（keys:321）
1.1实际显示Actual display(keys:3211)
实际显示最后发生的16个事件，从最老的事件开始，包括时间标志，这些事件不会永久的保存，断电后它将消失。
如果按“shift3”更多的信息将被显示。
例如：
通用式为：
abb=事件的代码，由事件级别和事件个数来组成。
事件级别为
I=只是信息：正常操作的结果。
W=警告：只有维护目的。
E=错误：严重事件。
cccc = 发生事件合计
dddd:hh:mm=最后发生事件的时间，其形式日：时：分
ssss =门运行状态
uuu =DCSS动作状态
xxxxxxxxxx=事件发生时实际的位置
按〈GOON〉或〈GO BACK〉可看到所有的事件。
注意：这实际的事件不被永久的储存，他们在主电源断电后将消失。
display(keys:3212)
第二行显示最后一次事件过去的时间。
〈GO ON〉或〈GO BACK〉可搜索事件。
1.3历史事件的显示History display(keys3213)
1.3.1时间：(keys:32131)
时：分：秒
1.3.2第一个时间：First:(keys:32132)
1.3.3最后一个时间:Last:(keys:32133)
1.4删除显示Del display(keys:3219)
用这个功能可以删除事件记录,注意TC1开关有效,请谨慎用此功能。
2. 维护记录:Maintenance(keys:322)
这是一个DCSS动作累积的时间，能够进行长期的管理。
其形式为：时：分：秒天年。
用<GOON/GOBACK>所有的门运动将完全显示。
显示软件型号和版本日期
4．接口检查Interface Check:(keys:324)
信号输入。
↓按<1>进行检查,如果正确显示如下信息
3次以后DCSS进入自锁状态。
5．系统配置:System Configuration(keys:325)
可以用“SETUP”改变系统参数。
Motor: DO2000/HSDS
Encoder: DO2000/HSDS
Doortype: TLD/CO
Doorwidth: inxxx[mm]
七．参数设置
*依据门的宽度设置
2．工程参数：KEY：3341
*自学习后自动设置。
