热敏电阻规格书

传感器SENSORSSENSOR MANUALTEMPERATUREMEASUREMENTCONTROLSHANGHAI BENMU INDUSTRY CO., LTD.上海本牧实业有限公司QUICK LINKSCONNECTINGSENSOR TECH电阻值耗散常数ResistanceThermal dissipation constantB值热时间常数B constantThermal time constant热敏电阻的电阻值R和绝对温度T之间，有以下近似关系。

Between resistance R and absolute temperature T, there is the following approximate relationship.11T1T2根据公式、可以求证任意温度T时的热敏电阻R。

Thermistor resistance R at any temperature T can be calculated from equation (1)R1: Resistance (Ω) at absolute temperature T1 (K)绝对温度T1 (K) 时的电阻值R2: Resistance (Ω) at absolute temperature T2 (K)绝对温度T2 (K) 时的电阻值A thermistor is "a thermally sensitive resistor"that is a semiconductor whose resistance varies significantly with temperature.In general,there are two types thermal senstive resistor.One is PTC (Postive Temperature Coefficient);the resistance increases as temperature increases.The other is NTC (Negative Temperature Coefficient);the resistance decreases as temperature increases.The following description is applicable only to NTC thermistors.热敏电阻是应用于信息系统与控制系统的敏感元件，主要用于对温度的测量、控制、保护及用作加热器。

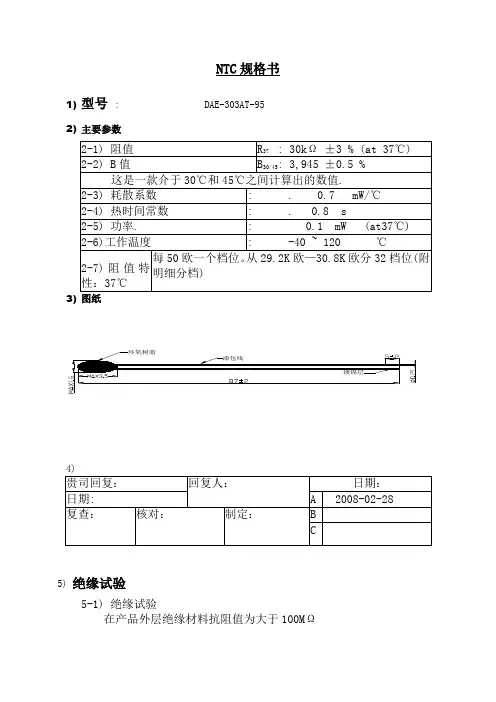

NTC规格书1)型号: DAE-303AT-952)主要参数3)图纸5) 绝缘试验5-1) 绝缘试验在产品外层绝缘材料抗阻值为大于100MΩ，在绝缘层施加直流电压为 500V 时此产品不会被击穿。

6)电气性能试验6-1)高温试验：在产品经过环境为 100 ℃ 1,000 个小时后, 本产品变化幅度可以控制在±1% 以内。

.6-2) 恒温恒湿试验：在产品经过环境湿度为 95% 环境温度为65℃情况下1,000小时后, 本产品变化幅度可以控制在±1%以内。

.6-3) 低温试验：在产品经过环境温度为 -30℃1,000小时后, 本产品变化幅度可以控制在±1%以内6-4) 工作状态试验：电阻在经过1mA恒定电流状态下，在产品经过环境湿度为 95% 环境温度为65℃情况下1,000小时后, 本产品变化幅度可以控制在±1%以内6-5) 冲击试验：. 在产品经过环境为-30℃30分钟，然后放置在室温3分钟进入.+ 90℃环境放置30 分钟。

再拿出在室温3分钟。

连续循环100次。

本产品变化幅度可以控制在±1%以内。

6-6) 通电高温试验：在产品经过直流为1mA电流，环境温度为+110℃1,000小时, 本产品变化幅度可以控制在±1%以内7)物理测试：7-1)拉力测试在产品经过2N拉力情况下时间1分钟，此款产品胶体与引线连接处不会脱落。

7-2) 自由落体测试：在经过1m高的位置此产品落下，此款产品不会产生破损现象。

.7-3) 焊接测试在产品经过距离芯片8.5 mm 处，焊接温度为260℃±10%，时间为2 ±0.5s, 本产品变化幅度可以控制在±1%以内.（注：素材和资料部分来自网络，供参考。

请预览后才下载，期待你的好评与关注！）。

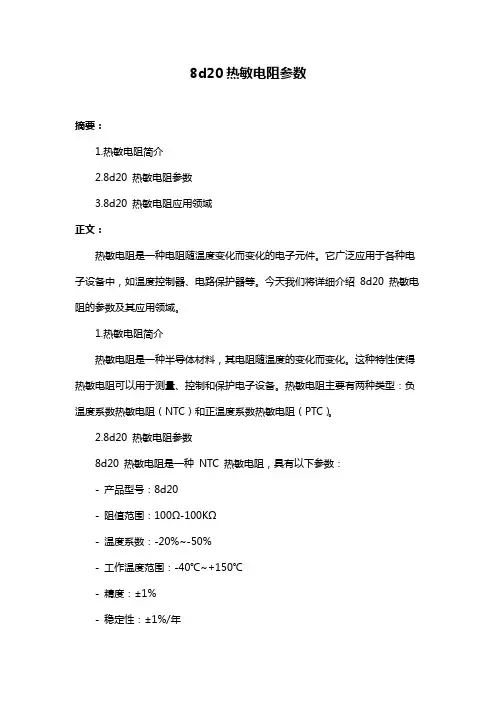

8d20热敏电阻参数
摘要：
1.热敏电阻简介
2.8d20 热敏电阻参数
3.8d20 热敏电阻应用领域
正文：
热敏电阻是一种电阻随温度变化而变化的电子元件。

它广泛应用于各种电子设备中，如温度控制器、电路保护器等。

今天我们将详细介绍8d20 热敏电阻的参数及其应用领域。

1.热敏电阻简介
热敏电阻是一种半导体材料，其电阻随温度的变化而变化。

这种特性使得热敏电阻可以用于测量、控制和保护电子设备。

热敏电阻主要有两种类型：负温度系数热敏电阻（NTC）和正温度系数热敏电阻（PTC）。

2.8d20 热敏电阻参数
8d20 热敏电阻是一种NTC 热敏电阻，具有以下参数：
- 产品型号：8d20
- 阻值范围：100Ω-100KΩ
- 温度系数：-20%~-50%
- 工作温度范围：-40℃~+150℃
- 精度：±1%
- 稳定性：±1%/年
8d20 热敏电阻具有较高的精度和稳定性，适用于各种精确测量和控制应用。

3.8d20 热敏电阻应用领域
8d20 热敏电阻广泛应用于以下领域：
- 消费电子：手机、平板电脑、数码相机等设备中用于温度检测和电路保护。

- 汽车电子：汽车空调系统、电池管理系统、安全气囊等设备中用于温度控制和电路保护。

- 工业控制：工业生产过程中的温度控制、电机保护等。

- 医疗设备：生物传感器、手术设备等需要精确温度控制的设备。

总之，8d20 热敏电阻凭借其优良的参数性能，在众多领域都有广泛的应用。

直热式负温度系数热敏电阻器规格书Directly heated negative temperature coefficient thermistorsNTC Specification客户名称 CUSTOMER NAME产品名称 PART NAME MF72 NTC热敏电阻产品规格 PART NUMBER NTC5D-20签发日期 ISSUE DATE2024-10-09确认CONFIRM特殊要求（承认书其它页内容与此表不一致时，以此表为准）产品规格代码和应用范围及特点PartNumber and Application Range and Characteristics一、产品规格代码 PARTNUMBER二、应用范围及特点Application Range and Characteristics1、产品特点 FeatureofPowerThermistor1.1应用范围 Appliaction1.2特点 Characteristic○转换电源，开关电源，UPS电源○Switchingpower-supply,switchpower,upspower ○镇流器及各类加热器 ○Electronicenergysavinglampselectronicballast and all kindsofelectricheater ○各类显像管，显示器 ○AllkindsofRT,display ○电子节能灯，其他照明灯具○Bulbandotherlightinglamps○体积小，功率大，抑制浪涌电流能力强○Smallsize,largepower,strongcapacityof suppressionofinrushcurrent ○反应速度快○Fastresporse○材料常数（B值）大，残余电阻小○Bigmaterialconstant(Bvalue),small residualresistance ○寿命长，可靠性高○Longlifeandhighreliability ○系列全，应用范围宽○Completeseries,wideapplications外型尺寸及材料和电性能External dimensions and material and electrical properties一、外型尺寸及相关标准External dimensions and relevant standards3 产品尺寸 Product size4 材料 Materials(1)封装材料（Wrapper） ：酚醛树脂（Modified phenolic resin）(2)引线（Down-lead） ：CP线（CP Wire）(3)颜色（Coating color）：黑色（Black）二、电性能Electrical performance1 引线形状 Lead the shape2 产品标识 Product identificationNTC 5D-20NTC负温度系数热敏电阻器 NTCthermistor 5额定零功率电阻值 5ΩD 圆片型Disk-Type20直径 20±1(mm)型号Part NoD maxT maxd ±0.05F ±1P max直引线StraightLead WireL 5D-2022.56 1.010/7.5420型号R25(Ω)最大稳态电流(A)残余电阻(Ω)耗散系数(mw/℃)热时间常数(s)最大允许使用容量值240V/120V(μF)B值（K）工作温度(℃)认证UL/CULCQCTUV5D-20570.087约24约113820/33002800-40~ +200pass pass pass产品结构、材料及制造工艺流程Product structure, materials and manufacturing process flow 一、NTC 热敏电阻产品结构 NTC Thermisto Product structure二、材料 Materials三、制造工艺流程 Manufacturing process flowMF72型NTC热敏电阻工艺流程图备注：所有工序工人必须自检.产品阻温特性及静态伏安特性Resistance-Temperature Characteristic and Staracteristic 一、产品阻温特性Resistance-Temperature Characteristic二、静态伏安特性Staracteristic热敏电阻技术术语及安全可靠性properties of products一、HEL热敏电阻技术术语二、电气性能 Electrical Characteristics三、机械性能Mechanical Characteristics四、可靠性试验Reliability Test包装方式Packing methods 一、散装式样 BULK STYLE(1)常规产品包装Normal product packaging(2)切脚产品包装 Cut the feet product packaging二、编带包装式样Packing style编带尺寸Tape size存储条件Storage condition1 存贮环境条件2 请不要在下列条件下使用本元件，否则将可能导致性能衰退或产品损毁，甚至引起火灾。

热敏电阻规格书NTC 规格书1) 型号 : DAE-303AT-95 2) 主要参数3) 图纸5) 绝缘试验5-1) 绝缘试验在产品外层绝缘材料抗阻值为大于100M Ω ，在绝缘层施加直流电压为500V 时此产品不会被击穿。

6)电气性能试验6-1)高温试验：在产品经过环境为100 ℃1,000 个小时后, 本产品变化幅度可以控制在±1% 以内。

.6-2) 恒温恒湿试验：在产品经过环境湿度为95% 环境温度为65℃情况下1,000小时后, 本产品变化幅度可以控制在±1%以内。

.6-3) 低温试验：在产品经过环境温度为-30℃1,000小时后, 本产品变化幅度可以控制在±1%以内6-4) 工作状态试验：电阻在经过1mA恒定电流状态下，在产品经过环境湿度为95% 环境温度为65℃情况下1,000小时后, 本产品变化幅度可以控制在±1%以内6-5) 冲击试验：.在产品经过环境为-30℃30分钟，然后放置在室温3分钟进入.+ 90℃环境放置30 分钟。

再拿出在室温3分钟。

连续循环100 次。

本产品变化幅度可以控制在±1%以内。

6-6) 通电高温试验：在产品经过直流为1mA电流，环境温度为+110℃1,000小时, 本产品变化幅度可以控制在±1%以内7)物理测试：7-1)拉力测试在产品经过2N拉力情况下时间1分钟，此款产品胶体与引线连接处不会脱落。

7-2) 自由落体测试：在经过1m高的位置此产品落下，此款产品不会产生破损现象。

.7-3) 焊接测试在产品经过距离芯片8.5 mm 处，焊接温度为260℃±10%，时间为2 ±0.5s, 本产品变化幅度可以控制在±1%以内.。

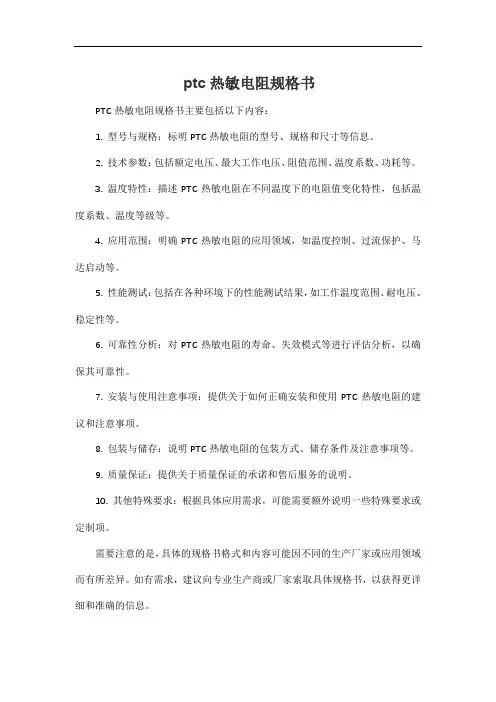

ptc热敏电阻规格书
PTC热敏电阻规格书主要包括以下内容：
1. 型号与规格：标明PTC热敏电阻的型号、规格和尺寸等信息。

2. 技术参数：包括额定电压、最大工作电压、阻值范围、温度系数、功耗等。

3. 温度特性：描述PTC热敏电阻在不同温度下的电阻值变化特性，包括温度系数、温度等级等。

4. 应用范围：明确PTC热敏电阻的应用领域，如温度控制、过流保护、马达启动等。

5. 性能测试：包括在各种环境下的性能测试结果，如工作温度范围、耐电压、稳定性等。

6. 可靠性分析：对PTC热敏电阻的寿命、失效模式等进行评估分析，以确保其可靠性。

7. 安装与使用注意事项：提供关于如何正确安装和使用PTC热敏电阻的建议和注意事项。

8. 包装与储存：说明PTC热敏电阻的包装方式、储存条件及注意事项等。

9. 质量保证：提供关于质量保证的承诺和售后服务的说明。

10. 其他特殊要求：根据具体应用需求，可能需要额外说明一些特殊要求或定制项。

需要注意的是，具体的规格书格式和内容可能因不同的生产厂家或应用领域而有所差异。

如有需求，建议向专业生产商或厂家索取具体规格书，以获得更详细和准确的信息。
