热敏电阻的类型和工作原理热敏电阻是一种特殊的电阻，其电阻值随温度的变化而变化。
通常分为两种类型：正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）。
1. 正温度系数热敏电阻正温度系数热敏电阻，简称为PTC，是指当温度升高时，电阻值也随之升高的一类热敏电阻。
PTC 热敏电阻的材料广泛应用于许多不同的领域，如汽车电子、工业自动化、家电、电信、医疗器械等。
常见的 PTC 材料有：铂、镍、氧化物等。
常见的 NTC 材料有：氧化锌、硅酸铁、铬酸镁等。
热敏电阻的工作原理基本上是根据温度的变化影响材料的电阻值。
当温度升高时，电子的热运动会增强导致原子晶格的振动量增加，进而导致材料电阻值增大；相反，当温度降低时，电子的热运动会减少，导致原子晶格的振动量也减少而电阻值随之减小。
热敏电阻的电阻值与温度之间的关系可以通过热敏电阻的温度系数表达。
正温度系数热敏电阻的温度系数大约在 0.03%～0.06% / ℃ 之间。
总体来讲，热敏电阻的温度系数越大，其变化率越快，对于环境温度的变化反应越灵敏。
通常选用的热敏电阻的温度系数都是比较大的。
三、热敏电阻的应用热敏电阻的应用非常广泛，其主要应用领域包括：电力、家用电器、汽车、航空、航天、医疗器械、工业自动化、通信等各个领域。
1. 温度测量：在许多场合下，需要测量环境的温度，这时可以采用热敏电阻来测量。
3. 温度补偿：在一些设备中，需要对环境温度进行补偿，热敏电阻也可以用来进行温度补偿。
热敏电阻的应用非常广泛，以其准确性、可靠性和经济性而受到各个领域的重视。
四、热敏电阻的优点1. 灵敏度高：热敏电阻能够通过改变电阻值来反应温度的变化，对环境温度的变化非常敏感且变化率快，因此在环境变化迅速的场合应用非常广泛。
2. 高精度：热敏电阻具有较高的温度测量精度，可以测量精度高达±0.5°C。
3. 经济实用：热敏电阻的成本相比其他传感器较为低廉，适用于大规模应用，经济实用。
热敏电阻参数
热敏电阻是一种通过温度变化来改变电阻值的电子元件。
其电阻值与环境温度呈反比例关系，即温度升高时其电阻值下降，反之亦然。
热敏电阻的主要参数包括：温度系数、电阻值、耐压、精度、响应时间等。
1. 温度系数：热敏电阻的温度系数是指在一定温度范围内，电阻值相对于温度变化的比率。
常用的温度系数有正温度系数和负温度系数两种。
正温度系数的热敏电阻随着温度的升高，电阻值也随之升高；而负温度系数的热敏电阻则相反。
2. 电阻值：热敏电阻的电阻值通常在几百欧姆到几十兆欧姆之间。
选择不同电阻值的热敏电阻要根据具体的应用场合和要求。
3. 耐压：热敏电阻的耐压指其能承受的最大电压值。
一般来说，热敏电阻的耐压越高，其可靠性也越高。
4. 精度：热敏电阻的精度是指其电阻值与实际温度值之间的误差范围。
常用的精度等级有1%、2%、5%等。
5. 响应时间：热敏电阻的响应时间是指其电阻值变化与温度变化之间的时间差。
响应时间越短，热敏电阻对温度变化的响应能力就越强。
总之，热敏电阻在工业自动化、电子仪器、家用电器、汽车电子等领域都有广泛的应用。
选择合适的热敏电阻参数可以提高产品的性能和可靠性。
- 1 -。
NTC热敏电阻基础知识介绍NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感的电阻元件，它的电阻值随温度的升高而降低。
NTC热敏电阻通常由含有金属氧化物粉末的陶瓷材料制成，这些氧化物通常是镍、锡、铁等，另外还有一些常见的材料，如硅、锗等。
NTC热敏电阻的工作原理是基于材料的温度系数，也就是材料的电阻随温度变化的速率。
NTC热敏电阻材料具有负温度系数（即负温度系数），即其电阻值随温度升高而减小。
这是由于在材料内部的晶格结构中，温度升高会导致电子和空穴的热激发增加，进而使得电阻值减小。
1.高灵敏度：NTC热敏电阻对温度的变化非常敏感，可以轻易地检测出微小的温度变化。
2.宽温度范围：NTC热敏电阻可以在较大的温度范围内使用，一般可以达到-55°C至200°C。
3.高稳定性：NTC热敏电阻的性能稳定，可以长时间稳定地工作。
4.响应速度快：NTC热敏电阻的响应速度非常快，可以在极短的时间内对温度变化进行检测。
1.温度测量和控制：NTC热敏电阻可以用来测量和控制温度，例如在热水器、空调等家用电器中用于温度控制。
2.电子设备保护：NTC热敏电阻可以用于电子设备的过热保护，当设备温度超过一定阈值时，NTC热敏电阻的电阻值会发生急剧变化，从而触发保护电路。
3.温度补偿：由于整个电路中的其他元件可能也受到温度的影响，NTC热敏电阻可以用于对整个电路进行温度补偿，确保电路可靠稳定地工作。
4.液位测量：NTC热敏电阻可以与液位测量装置配合使用，例如测量液体的温度，从而推算出液位的高度。
总之，NTC热敏电阻是一种非常重要的温度敏感元件，具有高灵敏度、宽温度范围、高稳定性和快速响应的特点。
它在温度测量和控制、电子设备保护、温度补偿以及液位测量等领域有着广泛的应用。
随着技术的发展和应用的需求，NTC热敏电阻的性能和应用范围还将继续扩大。

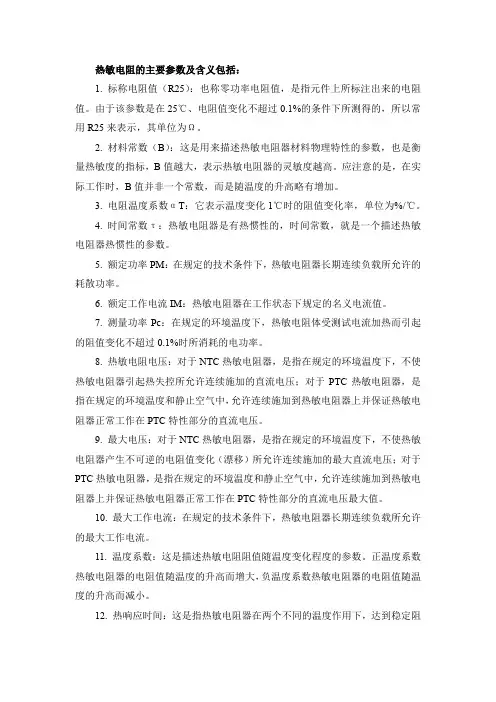

热敏电阻参数
热敏电阻（Thermistor）是一种基于物理变化机理（如温度变化）变化的非线性电阻元件，是一种热敏电子元件。
它由一种特殊的绝缘制成，其中嵌入一小片汞的玻璃或者瓷的片子，在这一小片上覆盖了一层碳酸钙，然后用两个不锈钢网做两个接头，以便连接线环，最后卷上一层圆线，接电，它的温度特性是随着温度的升高，电阻值呈下降趋势。
热敏电阻的基本参数有四类：电阻值、电压限制、额定偏差、响应时间。
1) 电阻值：电阻值是表示热敏电阻在一定温度下电阻的大小，其取值范围一般在100欧姆～100K欧姆之间，而且一般以25℃时的电阻值作为基准进行参数说明；
2) 电压限制：指在热敏电阻的固定条件下，热敏电阻接受不同电压的情况下，它的稳定电阻值应该是多少；
3) 额定偏差：说明在热敏电阻常温下的真实电阻和额定电阻之间的差距；
4) 响应时间：热敏电阻的响应时间指的是在当温度发生变化的情况下，热敏电阻的电阻值从一种状态变为另一种状态所需要的时间，一般情况下，热敏电阻的响应时间越短越好。
NTC热敏电阻特性参数基本知识NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感的电阻器件，其电阻值随温度的升高而下降。
它具有快速响应、高精度、可靠性高等特点，被广泛应用于温度测量、温度补偿、过热保护等领域。
一、NTC热敏电阻的结构与原理NTC热敏电阻由导电粒子均匀分布在陶瓷或聚合物基底中组成。
当温度升高时，导电粒子随之受热膨胀，导致电阻器的电阻值下降；反之，当温度下降时，导电粒子缩小，电阻值则上升。
这种负温度系数的特性使得NTC热敏电阻可以作为温度变化的传感器使用。
二、NTC热敏电阻的温度特性1. 热敏特性（Temperature Coefficient of Resistance，TCR）：TCR是NTC热敏电阻电阻值随温度变化的斜率，通常以ppm/℃或%/℃来表示。
TCR越大，NTC热敏电阻对温度变化的灵敏度越高。
2. 零点电阻（Zero Power Resistance）：零点电阻指NTC热敏电阻在零功率状态下的电阻值。
NTC热敏电阻的零点电阻通常在室温（25℃）下测量。
3. B值（B Value）：B值是NTC热敏电阻数据表的一个重要参数，用于描述NTC热敏电阻电阻值与温度之间的关系。
B值越大，NTC热敏电阻对温度变化的响应越快。
三、NTC热敏电阻的封装形式与特点1.芯片型：芯片型NTC热敏电阻封装小巧，适合高密度集成电路板焊接使用。
常见的封装形式有0402、0603、0805等。
2.线材型：线材型NTC热敏电阻采用线材引出，方便直接连接电路。
常见的线材型NTC热敏电阻有带头、带露点、带保护套等。
3.壳体型：壳体型NTC热敏电阻采用外壳封装，结构较为坚固，适用于恶劣环境下的温度检测和控制。
常见的壳体型NTC热敏电阻有玻璃封装、金属封装等。
四、NTC热敏电阻的应用1.温度测量：NTC热敏电阻可以通过测量其电阻值来获取温度信息，广泛应用于温度计、恒温器、温度传感器等领域。

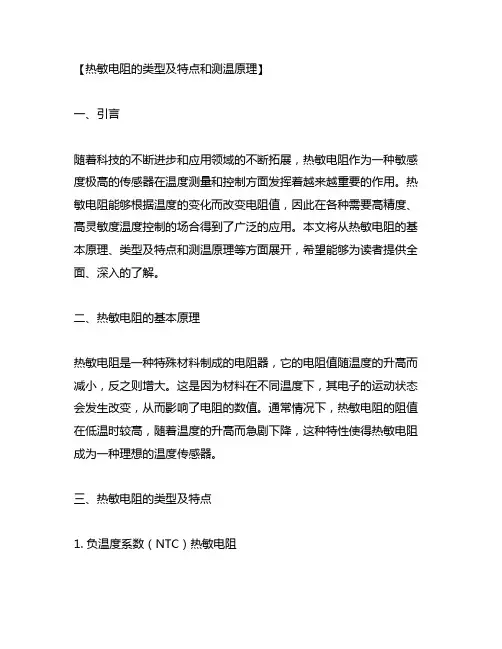

【热敏电阻的类型及特点和测温原理】一、引言随着科技的不断进步和应用领域的不断拓展，热敏电阻作为一种敏感度极高的传感器在温度测量和控制方面发挥着越来越重要的作用。
热敏电阻能够根据温度的变化而改变电阻值，因此在各种需要高精度、高灵敏度温度控制的场合得到了广泛的应用。
本文将从热敏电阻的基本原理、类型及特点和测温原理等方面展开，希望能够为读者提供全面、深入的了解。
二、热敏电阻的基本原理热敏电阻是一种特殊材料制成的电阻器，它的电阻值随温度的升高而减小，反之则增大。
这是因为材料在不同温度下，其电子的运动状态会发生改变，从而影响了电阻的数值。
通常情况下，热敏电阻的阻值在低温时较高，随着温度的升高而急剧下降，这种特性使得热敏电阻成为一种理想的温度传感器。
三、热敏电阻的类型及特点1. 负温度系数（NTC）热敏电阻NTC热敏电阻是在常见的热敏电阻中应用最为广泛的一种类型。
它的特点是温度升高时电阻值下降，而且电阻值随温度的变化而呈现非线性关系。
这种非线性特性使得NTC热敏电阻能够对温度变化更为敏感，因此在一些需要高精度温度控制的领域得到了广泛应用。
2. 正温度系数（PTC）热敏电阻相对于NTC热敏电阻，PTC热敏电阻的温度升高时电阻值也会随之增大，呈现出正相关的关系。
PTC热敏电阻通常应用在需要自保护的电路中，当电路温度升高时，PTC热敏电阻的电阻值急剧上升，从而限制了电路中的电流，起到了自动保护电路的作用。
3. 双温度系数热敏电阻双温度系数热敏电阻是一种同时具备NTC和PTC特性的热敏电阻，它在温度升高和温度降低时的电阻值变化规律都非常明显。
这种特性使得双温度系数热敏电阻可以应用在更广泛的温度范围内，具有更高的灵活性和适用性。
四、热敏电阻的测温原理热敏电阻的测温原理主要是利用了其电阻值与温度呈现出的一定关系。
在实际应用中，我们通常通过将热敏电阻连接在一个稳流源上，当电压施加到热敏电阻上时，随着温度的升高，电阻值会相应地发生变化，从而可以通过测量电阻值的变化来反推出温度的变化。
热敏电阻种类热敏电阻种类热敏电阻是指在一定温度范围内，其电阻值随着温度的变化而发生变化的电阻。
热敏电阻广泛应用于温度测量、温度控制、恒温器、自动控制等领域。
根据不同的材料和结构，热敏电阻可以分为多种类型。
一、负温度系数热敏电阻（NTC）负温度系数热敏电阻是指在一定的温度范围内，随着温度升高，其电阻值会下降。
NTC的材料主要有氧化物、硅酸盐和聚合物等，其中氧化物材料最为常见。
NTC主要应用于恒流源、恒压源、过流保护器等。
二、正温度系数热敏电阻（PTC）正温度系数热敏电阻是指在一定的温度范围内，随着温度升高，其电阻值会上升。
PTC的材料主要有聚合物和氧化物等。
PTC具有自保护功能，在过载或过流时会自动断开电路，起到保护电路的作用。
PTC主要应用于电源开关、电热器、恒温器等。
三、负热电效应热敏电阻（NTC-T）负热电效应热敏电阻是指在一定的温度范围内，随着温度升高，其输出电压会下降。
NTC-T的材料主要有氧化物和硅酸盐等。
NTC-T主要应用于温度传感器、温度控制器等。
四、铂电阻（PT100）铂电阻是指以铂为材料制成的热敏电阻，其特点是精度高、稳定性好、线性度好。
铂电阻主要应用于工业自动化控制系统中的温度测量和控制。
五、石墨烯热敏电阻石墨烯是一种新型材料，具有良好的导电性和导热性能。
利用其特殊结构和性质，可以制成高灵敏度和高精度的石墨烯热敏电阻。
该种类型的热敏电阻具有响应速度快、稳定性好等优点，在新能源汽车领域有广泛应用。
六、陶瓷热敏电阻陶瓷热敏电阻是指以陶瓷材料为基底制成的热敏电阻。
该种类型的热敏电阻具有良好的抗干扰性和稳定性，可以适用于恶劣环境下的温度测量和控制。
七、玻璃负温度系数热敏电阻（GNTC）玻璃负温度系数热敏电阻是指以玻璃为基底制成的负温度系数热敏电阻。
该种类型的热敏电阻具有响应速度快、精度高等优点，主要应用于汽车发动机控制系统中的温度测量和控制。
八、金属氧化物半导体（MOX）热敏电阻金属氧化物半导体（MOX）是指由金属氧化物组成的半导体材料。
NTC热敏电阻特性参数基本知识热敏电阻分为两类,分别为:1.NTC负温度系数热敏电阻2.PTC正温度系数热敏电阻热敏电阻的物理特性用下列参数表示：电阻值、B值、耗散系数、热时间常数、电阻温度系数。
电阻值：R〔Ω〕电阻值的近似值表示为：R2=R1exp[1/T2-1/T1]其中： R2：绝对温度为T2〔K〕时的电阻〔Ω〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕B： B值〔K〕B值：B〔k〕B值是电阻在两个温度之间变化的函数，表达式为：B= InR1-InR2 =2.3026(1ogR1-1ogR2)1/T1-1/T2 1/T1-1/T2其中： B： B值〔K〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕R2：绝对温度为T2〔K〕时的电阻〔Ω〕耗散系数：δ〔mW/℃〕耗散系数是物体消耗的电功与相应的温升值之比δ= W/T-Ta = I2 R/T-Ta 其中：δ：耗散系数δ〔mW/℃〕W：热敏电阻消耗的电功〔mW〕T：达到热平衡后的温度值〔℃〕Ta: 室温〔℃〕I: 在温度T时加热敏电阻上的电流值〔mA〕R: 在温度T时加热敏电阻上的电流值〔KΩ〕在测量温度时，应注意防止热敏电阻由于加热造成的升温。
热时间常数：τ〔sec.〕热敏电阻在零能量条件下，由于步阶效应使热敏电阻本身的温度发生改变，当温度在初始值和最终值之间改变63.2％所需的时间就是热时间系数τ。
电阻温度系数：α〔%/℃〕α是表示热敏电阻器温度每变化1oC，其电阻值变化程度的系数〔即变化率〕，用α=1/R?dR/dT 表示，计算式为：α = 1/R?dR/dT×100 = -B/T2×100其中：α：电阻温度系数〔%/℃〕R：绝对温度T〔K〕时的电阻值〔Ω〕B： B值〔K〕热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，利用的原理是温度引起电阻变化．若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：σ=q（nμn pμp）因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线．这就是半导体热敏电阻的工作原理．热敏电阻包括正温度系数（PTC）和负温度系数（NTC）热敏电阻，以及临界温度热敏电阻（CTR）．它们的电阻-温度特性如图1所示．热敏电阻的主要特点是：①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化；②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～55℃；③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；④使用方便，电阻值可在0.1～100kΩ间任意选择；⑤易加工成复杂的形状，可大批量生产；⑥稳定性好、过载能力强．由于半导体热敏电阻有独特的性能，所以在应用方面，它不仅可以作为测量元件（如测量温度、流量、液位等），还可以作为控制元件（如热敏开关、限流器）和电路补偿元件．热敏电阻广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域，发展前景极其广阔．一、PTC热敏电阻PTC（Positive Temperature Coeff1Cient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料，可专门用作恒定温度传感器．该材料是以BaTiO3或SrTiO3或PbTiO3为主要成分的烧结体，其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化，常将这种半导体化的BaTiO3等材料简称为半导（体）瓷；同时还添加增大其正电阻温度系数的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物，采用一般陶瓷工艺成形、高温烧结而使钛酸铂等及其固溶体半导化，从而得到正特性的热敏电阻材料．其温度系数及居里点温度随组分及烧结条件（尤其是冷却温度）不同而变化．钛酸钡晶体属于钙钛矿型结构，是一种铁电材料，纯钛酸钡是一种绝缘材料．在钛酸钡材料中加入微量稀土元素，进行适当热处理后，在居里温度附近，电阻率陡增几个数量级，产生PTC效应，此效应与BaTiO3晶体的铁电性及其在居里温度附近材料的相变有关．钛酸钡半导瓷是一种多晶材料，晶粒之间存在着晶粒间界面．该半导瓷当达到某一特定温度或电压，晶体粒界就发生变化，从而电阻急剧变化．钛酸钡半导瓷的PTC效应起因于粒界（晶粒间界）．对于导电电子来说，晶粒间界面相当于一个势垒．当温度低时，由于钛酸钡内电场的作用，导致电子极容易越过势垒，则电阻值较小．当温度升高到居里点温度（即临界温度）附近时，内电场受到破坏，它不能帮助导电电子越过势垒．这相当于势垒升高，电阻值突然增大，产生PTC效应．钛酸钡半导瓷的PTC效应的物理模型有海望表面势垒模型、丹尼尔斯等人的钡缺位模型和叠加势垒模型，它们分别从不同方面对PTC效应作出了合理解释．实验表明，在工作温度范围内，PTC热敏电阻的电阻-温度特性可近似用实验公式表示：RT=RT0expBp（T-T0）式中RT、RT0表示温度为T、T0时电阻值，Bp为该种材料的材料常数．PTC效应起源于陶瓷的粒界和粒界间析出相的性质，并随杂质种类、浓度、烧结条件等而产生显著变化．最近，进入实用化的热敏电阻中有利用硅片的硅温度敏感元件，这是体型且精度高的PTC热敏电阻，由n型硅构成，因其中的杂质产生的电子散射随温度上升而增加，从而电阻增加．PTC热敏电阻于1950年出现，随后1954年出现了以钛酸钡为主要材料的PTC热敏电阻．PTC热敏电阻在工业上可用作温度的测量与控制，也用于汽车某部位的温度检测与调节，还大量用于民用设备，如控制瞬间开水器的水温、空调器与冷库的温度，利用本身加热作气体分析和风速机等方面．下面简介一例对加热器、马达、变压器、大功率晶体管等电器的加热和过热保护方面的应用。
