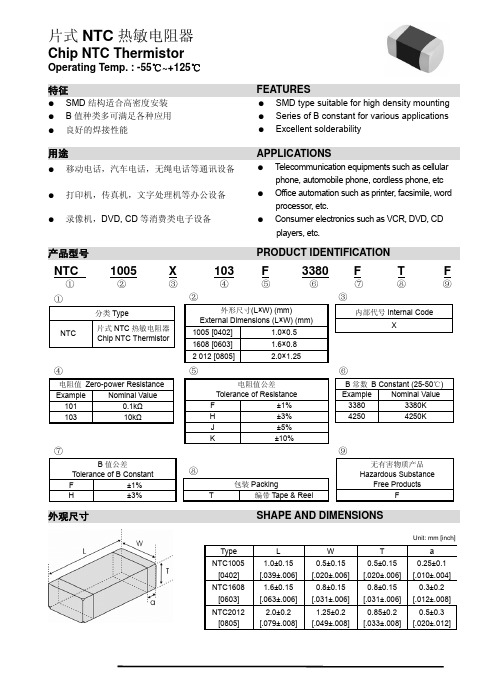

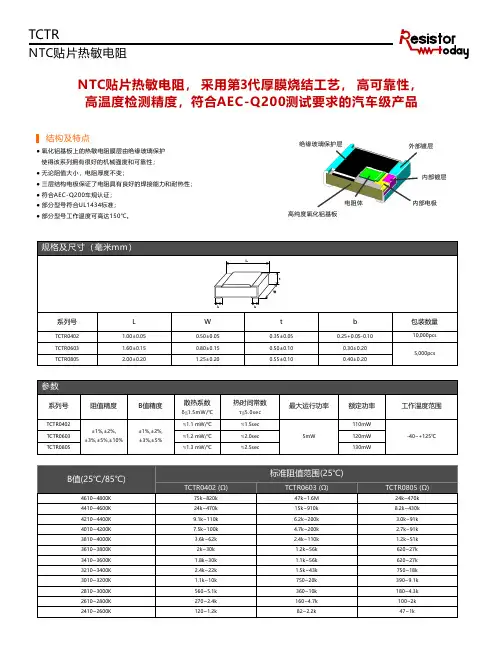

NTC热敏电阻规格书

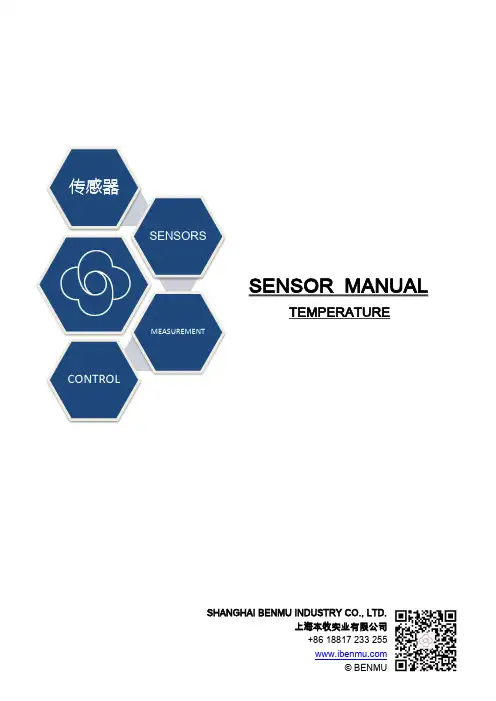

传感器SENSORSSENSOR MANUALTEMPERATUREMEASUREMENTCONTROLSHANGHAI BENMU INDUSTRY CO., LTD.上海本牧实业有限公司QUICK LINKSCONNECTINGSENSOR TECH电阻值耗散常数ResistanceThermal dissipation constantB值热时间常数B constantThermal time constant热敏电阻的电阻值R和绝对温度T之间，有以下近似关系。

Between resistance R and absolute temperature T, there is the following approximate relationship.11T1T2根据公式、可以求证任意温度T时的热敏电阻R。

Thermistor resistance R at any temperature T can be calculated from equation (1)R1: Resistance (Ω) at absolute temperature T1 (K)绝对温度T1 (K) 时的电阻值R2: Resistance (Ω) at absolute temperature T2 (K)绝对温度T2 (K) 时的电阻值A thermistor is "a thermally sensitive resistor"that is a semiconductor whose resistance varies significantly with temperature.In general,there are two types thermal senstive resistor.One is PTC (Postive Temperature Coefficient);the resistance increases as temperature increases.The other is NTC (Negative Temperature Coefficient);the resistance decreases as temperature increases.The following description is applicable only to NTC thermistors.热敏电阻是应用于信息系统与控制系统的敏感元件，主要用于对温度的测量、控制、保护及用作加热器。

ntc10d20热敏电阻参数ntc10d20热敏电阻是一种温度敏感的电阻器件，它的阻值会随着温度的变化而发生变化。

在电子电路中，ntc10d20热敏电阻被广泛应用于温度测量和温度补偿的场景。

本文将介绍ntc10d20热敏电阻的参数及其特性。

一、参数介绍1. 阻值（Resistance Value）：阻值是指ntc10d20在特定温度下的电阻值，通常用欧姆表示。

ntc10d20热敏电阻的阻值范围较广，通常在1千欧姆至1兆欧姆之间。

2. 温度系数（Temperature Coefficient）：温度系数是指ntc10d20热敏电阻阻值随温度变化的速率。

温度系数通常以ppm/℃（百万分之一每摄氏度）或%/℃（百分之一每摄氏度）进行表示。

对于ntc10d20热敏电阻，通常温度系数范围在-3%～-6%/%℃之间。

3. 额定功率（Rated Power）：额定功率是指ntc10d20热敏电阻在额定温度下能耗散的功率。

ntc10d20热敏电阻的额定功率通常在0.1瓦特至1瓦特之间。

4. 额定电压（Rated Voltage）：额定电压是指ntc10d20热敏电阻在额定温度下能够承受的最大电压。

ntc10d20热敏电阻的额定电压通常在50伏至250伏之间。

二、特性介绍1. 温度响应特性：ntc10d20热敏电阻的阻值随温度的升高而减小，呈负温度系数特性。

这一特性使得ntc10d20热敏电阻在温度测量和温度补偿中具有很好的性能。

2. 稳定性：ntc10d20热敏电阻的性能稳定，不会受到环境影响。

它具有良好的重复性和可靠性，适用于长期使用。

3. 快速响应：ntc10d20热敏电阻的温度响应速度较快，能够快速感知温度变化并做出响应。

这一特性使得ntc10d20热敏电阻可以广泛应用于各种需要对温度变化进行实时监测和控制的场合。

4. 高灵敏度：由于ntc10d20热敏电阻的温度系数较大，它对温度变化的响应非常敏感。

因此，在温度测量和控制方面，ntc10d20热敏电阻表现出了很高的灵敏度。

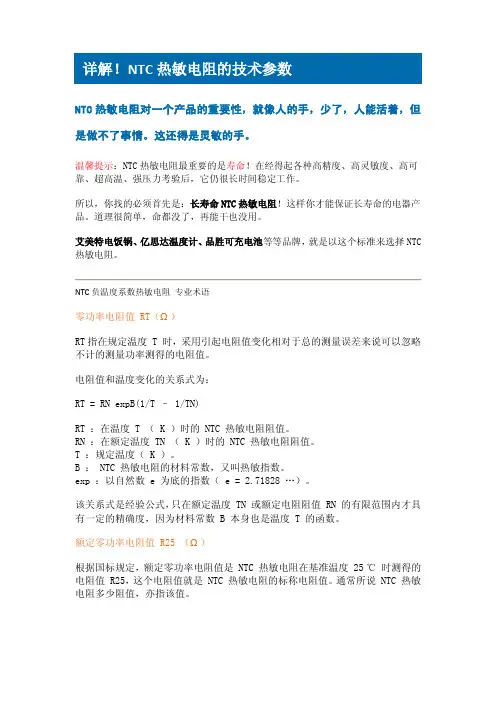

NTC热敏电阻对一个产品的重要性，就像人的手，少了，人能活着，但是做不了事情。

这还得是灵敏的手。

温馨提示：NTC热敏电阻最重要的是寿命！在经得起各种高精度、高灵敏度、高可靠、超高温、强压力考验后，它仍很长时间稳定工作。

所以，你找的必须首先是：长寿命NTC热敏电阻！这样你才能保证长寿命的电器产品。

道理很简单，命都没了，再能干也没用。

艾美特电饭锅、亿思达温度计、品胜可充电池等等品牌，就是以这个标准来选择NTC 热敏电阻。

NTC负温度系数热敏电阻专业术语零功率电阻值 RT（Ω）RT指在规定温度 T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。

电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度 T （ K ）时的 NTC 热敏电阻阻值。

RN ：在额定温度 TN （ K ）时的 NTC 热敏电阻阻值。

T ：规定温度（ K ）。

B ： NTC 热敏电阻的材料常数，又叫热敏指数。

exp ：以自然数 e 为底的指数（ e = 2.71828 …）。

该关系式是经验公式，只在额定温度 TN 或额定电阻阻值 RN 的有限范围内才具有一定的精确度，因为材料常数 B 本身也是温度 T 的函数。

额定零功率电阻值 R25 （Ω）根据国标规定，额定零功率电阻值是 NTC 热敏电阻在基准温度25 ℃ 时测得的电阻值 R25，这个电阻值就是 NTC 热敏电阻的标称电阻值。

通常所说 NTC 热敏电阻多少阻值，亦指该值。

材料常数（热敏指数） B 值（ K ）B 值被定义为：RT1 ：温度 T1 （ K ）时的零功率电阻值。

RT2 ：温度 T2 （ K ）时的零功率电阻值。

T1， T2 ：两个被指定的温度（ K ）。

对于常用的 NTC 热敏电阻， B 值范围一般在 2000K ～ 6000K 之间。

零功率电阻温度系数（αT ）在规定温度下， NTC 热敏电阻零动功率电阻值的相对变化与引起该变化的温度变化值之比值。

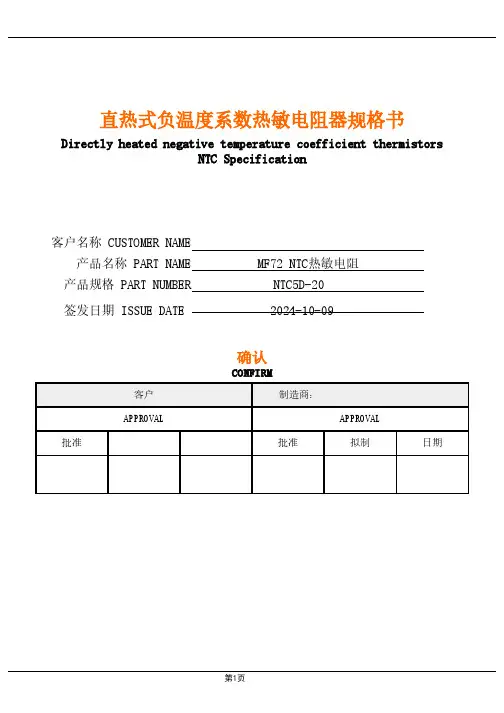

直热式负温度系数热敏电阻器规格书Directly heated negative temperature coefficient thermistorsNTC Specification客户名称 CUSTOMER NAME产品名称 PART NAME MF72 NTC热敏电阻产品规格 PART NUMBER NTC5D-20签发日期 ISSUE DATE2024-10-09确认CONFIRM特殊要求（承认书其它页内容与此表不一致时，以此表为准）产品规格代码和应用范围及特点PartNumber and Application Range and Characteristics一、产品规格代码 PARTNUMBER二、应用范围及特点Application Range and Characteristics1、产品特点 FeatureofPowerThermistor1.1应用范围 Appliaction1.2特点 Characteristic○转换电源，开关电源，UPS电源○Switchingpower-supply,switchpower,upspower ○镇流器及各类加热器 ○Electronicenergysavinglampselectronicballast and all kindsofelectricheater ○各类显像管，显示器 ○AllkindsofRT,display ○电子节能灯，其他照明灯具○Bulbandotherlightinglamps○体积小，功率大，抑制浪涌电流能力强○Smallsize,largepower,strongcapacityof suppressionofinrushcurrent ○反应速度快○Fastresporse○材料常数（B值）大，残余电阻小○Bigmaterialconstant(Bvalue),small residualresistance ○寿命长，可靠性高○Longlifeandhighreliability ○系列全，应用范围宽○Completeseries,wideapplications外型尺寸及材料和电性能External dimensions and material and electrical properties一、外型尺寸及相关标准External dimensions and relevant standards3 产品尺寸 Product size4 材料 Materials(1)封装材料（Wrapper） ：酚醛树脂（Modified phenolic resin）(2)引线（Down-lead） ：CP线（CP Wire）(3)颜色（Coating color）：黑色（Black）二、电性能Electrical performance1 引线形状 Lead the shape2 产品标识 Product identificationNTC 5D-20NTC负温度系数热敏电阻器 NTCthermistor 5额定零功率电阻值 5ΩD 圆片型Disk-Type20直径 20±1(mm)型号Part NoD maxT maxd ±0.05F ±1P max直引线StraightLead WireL 5D-2022.56 1.010/7.5420型号R25(Ω)最大稳态电流(A)残余电阻(Ω)耗散系数(mw/℃)热时间常数(s)最大允许使用容量值240V/120V(μF)B值（K）工作温度(℃)认证UL/CULCQCTUV5D-20570.087约24约113820/33002800-40~ +200pass pass pass产品结构、材料及制造工艺流程Product structure, materials and manufacturing process flow 一、NTC 热敏电阻产品结构 NTC Thermisto Product structure二、材料 Materials三、制造工艺流程 Manufacturing process flowMF72型NTC热敏电阻工艺流程图备注：所有工序工人必须自检.产品阻温特性及静态伏安特性Resistance-Temperature Characteristic and Staracteristic 一、产品阻温特性Resistance-Temperature Characteristic二、静态伏安特性Staracteristic热敏电阻技术术语及安全可靠性properties of products一、HEL热敏电阻技术术语二、电气性能 Electrical Characteristics三、机械性能Mechanical Characteristics四、可靠性试验Reliability Test包装方式Packing methods 一、散装式样 BULK STYLE(1)常规产品包装Normal product packaging(2)切脚产品包装 Cut the feet product packaging二、编带包装式样Packing style编带尺寸Tape size存储条件Storage condition1 存贮环境条件2 请不要在下列条件下使用本元件，否则将可能导致性能衰退或产品损毁，甚至引起火灾。

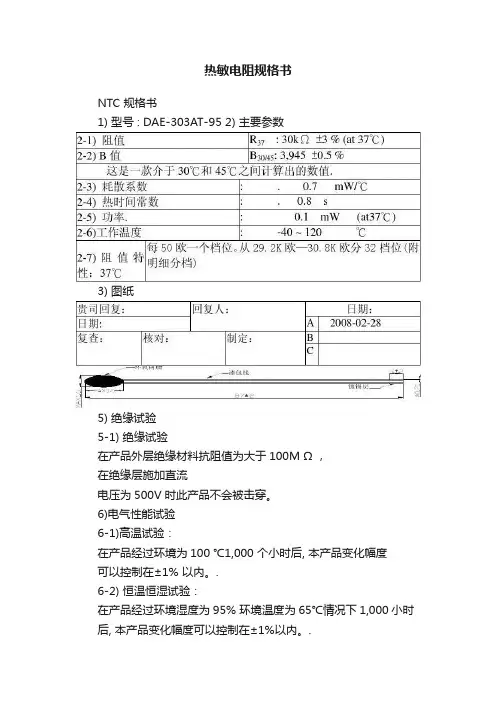

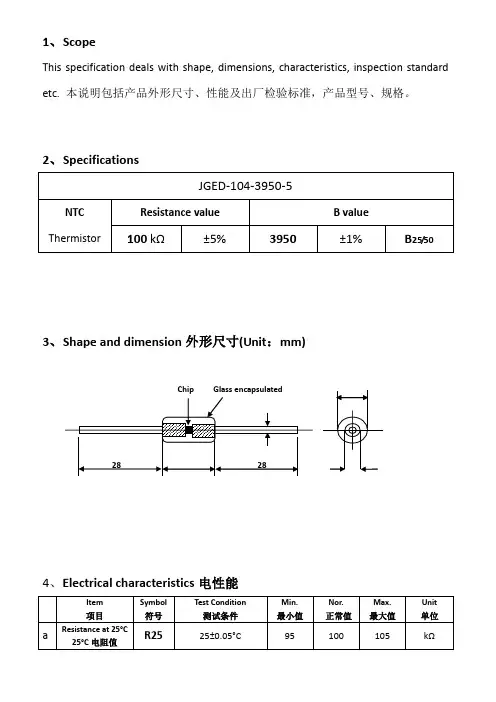

热敏电阻规格书NTC 规格书1) 型号 : DAE-303AT-95 2) 主要参数3) 图纸5) 绝缘试验5-1) 绝缘试验在产品外层绝缘材料抗阻值为大于100M Ω ，在绝缘层施加直流电压为500V 时此产品不会被击穿。

6)电气性能试验6-1)高温试验：在产品经过环境为100 ℃1,000 个小时后, 本产品变化幅度可以控制在±1% 以内。

.6-2) 恒温恒湿试验：在产品经过环境湿度为95% 环境温度为65℃情况下1,000小时后, 本产品变化幅度可以控制在±1%以内。

.6-3) 低温试验：在产品经过环境温度为-30℃1,000小时后, 本产品变化幅度可以控制在±1%以内6-4) 工作状态试验：电阻在经过1mA恒定电流状态下，在产品经过环境湿度为95% 环境温度为65℃情况下1,000小时后, 本产品变化幅度可以控制在±1%以内6-5) 冲击试验：.在产品经过环境为-30℃30分钟，然后放置在室温3分钟进入.+ 90℃环境放置30 分钟。

再拿出在室温3分钟。

连续循环100 次。

本产品变化幅度可以控制在±1%以内。

6-6) 通电高温试验：在产品经过直流为1mA电流，环境温度为+110℃1,000小时, 本产品变化幅度可以控制在±1%以内7)物理测试：7-1)拉力测试在产品经过2N拉力情况下时间1分钟，此款产品胶体与引线连接处不会脱落。

7-2) 自由落体测试：在经过1m高的位置此产品落下，此款产品不会产生破损现象。

.7-3) 焊接测试在产品经过距离芯片8.5 mm 处，焊接温度为260℃±10%，时间为2 ±0.5s, 本产品变化幅度可以控制在±1%以内.。

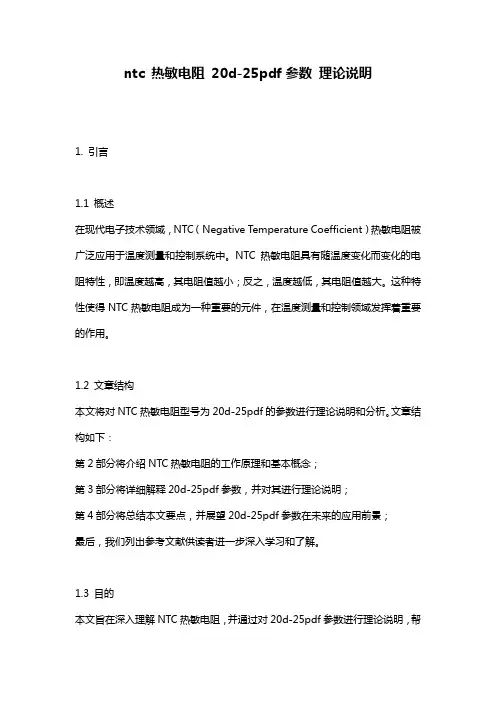

ntc 热敏电阻20d-25pdf参数理论说明1. 引言1.1 概述在现代电子技术领域，NTC（Negative Temperature Coefficient）热敏电阻被广泛应用于温度测量和控制系统中。

NTC热敏电阻具有随温度变化而变化的电阻特性，即温度越高，其电阻值越小；反之，温度越低，其电阻值越大。

这种特性使得NTC热敏电阻成为一种重要的元件，在温度测量和控制领域发挥着重要的作用。

1.2 文章结构本文将对NTC热敏电阻型号为20d-25pdf的参数进行理论说明和分析。

文章结构如下：第2部分将介绍NTC热敏电阻的工作原理和基本概念；第3部分将详细解释20d-25pdf参数，并对其进行理论说明；第4部分将总结本文要点，并展望20d-25pdf参数在未来的应用前景；最后，我们列出参考文献供读者进一步深入学习和了解。

1.3 目的本文旨在深入理解NTC热敏电阻，并通过对20d-25pdf参数进行理论说明，帮助读者更好地理解和应用该型号的热敏电阻。

通过本文的阐述，读者将能够从理论层面对NTC热敏电阻进行分析，并掌握20d-25pdf参数在不同温度条件下的变化规律。

此外，文章还将展望20d-25pdf参数在未来温度测量和控制系统中的潜在应用前景，为相关领域的工程师和研究人员提供参考和指导。

2. 正文在本文的正文部分，将详细介绍ntc热敏电阻20d-25pdf参数的理论说明。

我们将从以下几个方面进行讨论：材料特性、工作原理以及性能参数等。

2.1 材料特性NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感元件，其电阻值随着温度变化而发生变化。

它通常由氧化物陶瓷材料制成，主要成分包括镍、锌、铁、锰等金属氧化物。

该材料具有高精度、快速响应和稳定可靠的特点，在温度检测和控制领域得到广泛应用。

2.2 工作原理NTC热敏电阻基于半导体材料的负温度系数效应工作。

功率型NTC热敏电阻系列主要技术参数功率型NTC热敏电阻（Negative Temperature Coefficient Thermistor，简称NTC热敏电阻）是一种可通过温度变化来改变电阻值的热敏元件。

它在电子设备中广泛应用于温度检测、温度补偿、温度控制等方面。

下面将主要介绍功率型NTC热敏电阻的主要技术参数。

1.温度系数:NTC热敏电阻的温度系数是一个重要的参数，它表示在一定温度范围内，电阻值随温度变化的快慢程度。

一般来说，NTC热敏电阻的温度系数为负值，即电阻值随温度升高而下降。

温度系数一般用百分比表示，比如-3%/℃表示在每摄氏度的温度变化下，电阻值下降3%。

2. B值: B值是描述NTC热敏电阻温度特性的一个重要参数，也称为Beta值，是指在参考温度下，NTC热敏电阻电阻值与温度之间的关系。

B值与温度系数密切相关，通过B值可以计算出NTC热敏电阻在其他温度下的电阻值。

B值的单位一般是K，常用的B值有3000K、3500K、4000K等。

3.应用温度范围:应用温度范围是指NTC热敏电阻可以正常工作的温度范围。

不同的NTC热敏电阻具有不同的应用温度范围，一般在-40℃到+125℃之间。

在超出应用温度范围的情况下，NTC热敏电阻的温度系数和温度特性可能会发生明显的变化。

4.额定功率:额定功率是指NTC热敏电阻能够承受的最大功率。

由于NTC热敏电阻会发热，所以在使用时需要考虑到电阻的功率消耗，以避免因功率过大而导致电阻发热过高造成损坏。

额定功率一般用瓦特（W）表示，常用的额定功率有0.25W、0.5W、1W等。

5.额定电阻值:额定电阻值是指NTC热敏电阻在额定温度下的电阻值，一般用欧姆（Ω）表示。

额定电阻值可以在制造过程中校准，以确保NTC热敏电阻在使用时能够正常工作。

6.灵敏度:灵敏度是指NTC热敏电阻电阻值与温度变化的关系，在实际应用中，灵敏度越高，NTC热敏电阻对温度变化的响应越快速，检测精度也越高。

注:对于功率型NTC热敏电阻器，芯片直径除φ9、11、13、15、20外，我公司还生产φ7、8、10、18、22、25、30、35等规格，若用户所需规格在以上图表中没有列出，可与我公司联系。

* 产品代码说明：MF52型NTC 热敏电阻器* 概述：MF52型热敏电阻器是采用新材料、新工艺生产的小体积的树脂包封型NTC 热敏电阻器，具有高精度和快速反应等优点。

* 应用范围：本系列适用于空调设备、暖气设备、电子体温计、液位传感器、汽车电子、电子台历。

* 特点： 1.测试精度高;2.体积小、反应速度快；3.能长时间稳定工作；4.互换性、一致性好。

* 产品代码说明：① 滴珠状NTC 热敏电阻器 ② E：环氧树脂包封 S ：硅树脂包封 ③ 标称电阻值R25 10KΩ-103④ 电阻误差 F ：±1% G ：±2% H ：±30% J ：±5% K ：±10% ⑤ L：B25/50 H ：B25/85 T ：特殊温度范围 ⑥ B 值：347：3470 338：3380 取前三位 外型尺寸(mm)：注:1. 电阻值误差: F：±1% G：±2% H：±3% J：±5% K：±10% 。

2. B值（25/50oC）误差：对于标称电阻值精度为±1%的， B值对应误差为±1%，其余B值误差均为±2%。

3. 除以上规格外，我公司还可根据用户特殊要求供货。

* 注意事项1、由于MF52系列体积较小、焊点小、引线两端不能承受过大拉力。

2、焊接时，请距离引线根部5mm处焊接，焊接时间尽量短。

3、MF52E系列热敏电阻器不能直接在水中使用。

MF52型常用规格电阻值--温度对照表(单位：KΩ)MF11(MF12)型NTC热敏电阻器用于一般精度的温度测量和在计量设备、晶体管电路中的温度补偿。

* 特点：MF11：采用图标GB6665-86组织生产B值与阻值一一对应，且B值误差范围小，对于阻值误差范围在±5%的产品，其一致性、互换性良好。

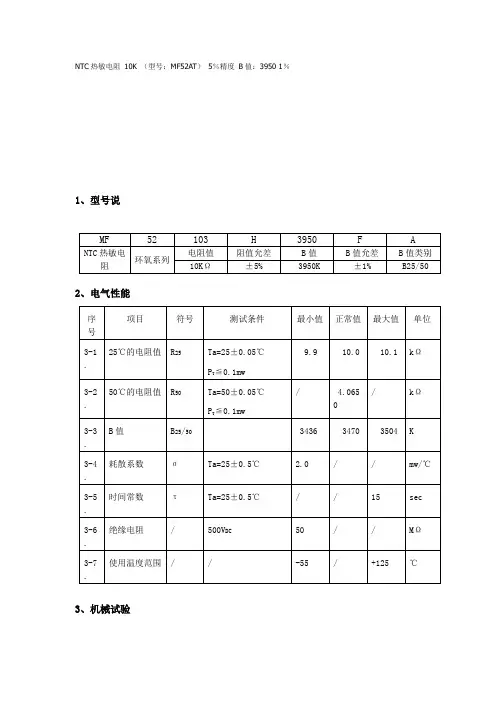

NTC 热敏电阻规格 1.产品简介：
MF52珠状测温型热敏电阻是采用新材料、新工艺生产的小体积的环氧树脂包封型NTC 热敏电阻,具有高精度和快速反应等优点。

2.应用范围：
·空调设备 ·暖气设备 ·电子体温计 ·液位传感 ·汽车电子 ·电子台历 ·手机电池 3.特点：
·测试精度高 ·体积小、反应速度快 ·能长时间稳定工作 ·互换性、一致性好
产品标志说明：
4.主要技术参数
5.外型结构和尺寸： A 型：（引线为镀锡钢线）
B 型：（引线为漆包线）
C 型：（引线为高温氟塑线）
D 型：（引线为PVC 导线）
E 型：（引线为镀锡铜线）
F 型：（引线和包封头均为特殊规格）。
