Catia曲面设计

CATIA曲面设计实例分析CATIA（Computer Aided Three-dimensional Interactive Application）是一种广泛应用于机械设计和CAD/CAM领域的三维建模软件。

在CATIA中，曲面设计是一项重要的功能，可以用于创建各种复杂形状的曲面。

本文将通过分析一个CATIA曲面设计的实例来探讨其应用和技巧。

一、实例背景我们以设计一款汽车车身为例来进行CATIA曲面设计的实例分析。

汽车车身在外观设计中起到重要的作用，曲面造型的设计关乎整体外观的美观与流线型。

通过CATIA曲面设计，设计师可以精确控制曲面的形状和曲率，实现高质量的外观效果。

二、曲面建模基础在进行曲面设计前，我们需要先了解曲面建模的基本概念和技术。

1. B样条曲线和曲面：B样条曲线和曲面是CATIA中常用的曲线和曲面建模方法。

B样条曲线由一系列控制点和权重函数定义，可以通过调整控制点的位置和权重来调整曲线形状。

曲面则是在二维平面上通过多个B样条曲线的组合而成。

2. 控制点和权重：控制点是曲线或曲面形状塑造的关键。

通过调整控制点的位置和权重，可以改变曲线和曲面的形状。

权重用于调整控制点对曲线或曲面形状的影响程度，不同权重值会产生不同效果。

3. 曲面属性：曲面的属性包括曲率、凸度、对称性等。

通过调整曲面的属性，可以实现不同的外观效果和设计要求。

三、CATIA曲面设计实例在CATIA中，曲面设计是一个迭代的过程，需要不断调整和优化曲面形状。

下面是一个简化的CATIA曲面设计实例：1. 创建基准曲线：首先，在XY平面上创建汽车车身的基准曲线。

通过绘制多个B样条曲线，并设置控制点和权重来实现曲线的形状。

2. 创建曲面：根据基准曲线，使用CATIA的曲面命令创建车身的曲面。

通过调整曲面的控制点和属性，不断优化曲面的形状，使之符合设计要求。

3. 确定剖面位置：根据设计要求，确定车身的不同剖面位置，如前轮拱、后轮拱、车顶等。

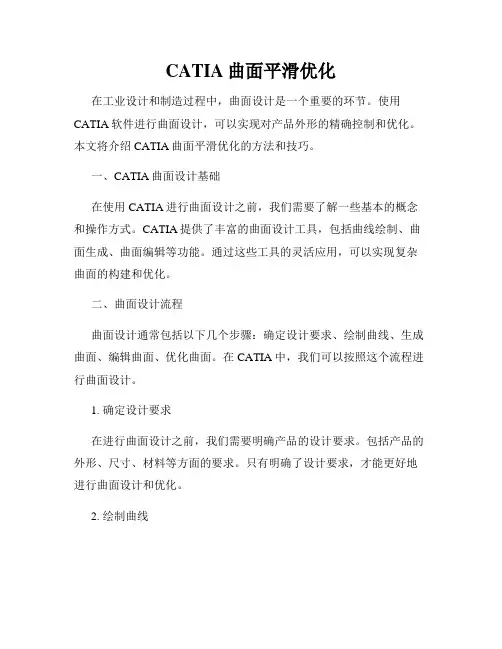

CATIA曲面平滑优化在工业设计和制造过程中，曲面设计是一个重要的环节。

使用CATIA软件进行曲面设计，可以实现对产品外形的精确控制和优化。

本文将介绍CATIA曲面平滑优化的方法和技巧。

一、CATIA曲面设计基础在使用CATIA进行曲面设计之前，我们需要了解一些基本的概念和操作方式。

CATIA提供了丰富的曲面设计工具，包括曲线绘制、曲面生成、曲面编辑等功能。

通过这些工具的灵活应用，可以实现复杂曲面的构建和优化。

二、曲面设计流程曲面设计通常包括以下几个步骤：确定设计要求、绘制曲线、生成曲面、编辑曲面、优化曲面。

在CATIA中，我们可以按照这个流程进行曲面设计。

1. 确定设计要求在进行曲面设计之前，我们需要明确产品的设计要求。

包括产品的外形、尺寸、材料等方面的要求。

只有明确了设计要求，才能更好地进行曲面设计和优化。

2. 绘制曲线曲线是曲面设计的基础。

在CATIA中，我们可以使用曲线绘制工具，绘制出产品的轮廓曲线。

根据设计要求，经过一系列操作，我们可以得到满足要求的曲线。

3. 生成曲面在得到曲线后，我们可以使用CATIA提供的曲面生成工具，生成出产品的曲面。

根据曲线的布尔运算、缝合、平滑等操作，我们可以得到精确的曲面模型。

4. 编辑曲面生成曲面后，我们需要对曲面进行进一步的编辑。

通过移动、旋转、缩放等操作，我们可以调整曲面的形状和位置，使其更好地满足设计要求。

5. 优化曲面最后一步是对曲面进行优化。

优化可以包括曲面的平滑、去毛刺、对齐等操作。

通过这些优化，我们可以使曲面更加光滑、流畅，提升产品的外观质量。

三、CATIA曲面平滑优化技巧在CATIA中，曲面平滑优化是一个重要的设计技巧。

下面介绍几种常用的曲面平滑优化技巧。

1. 利用曲线工具CATIA提供了各种曲线工具，包括直线、圆弧、样条曲线等。

在曲面平滑优化中，我们可以使用这些曲线工具，通过插值、修剪、切割等操作，调整曲线的形状和位置，进而调整曲面的形状和位置。

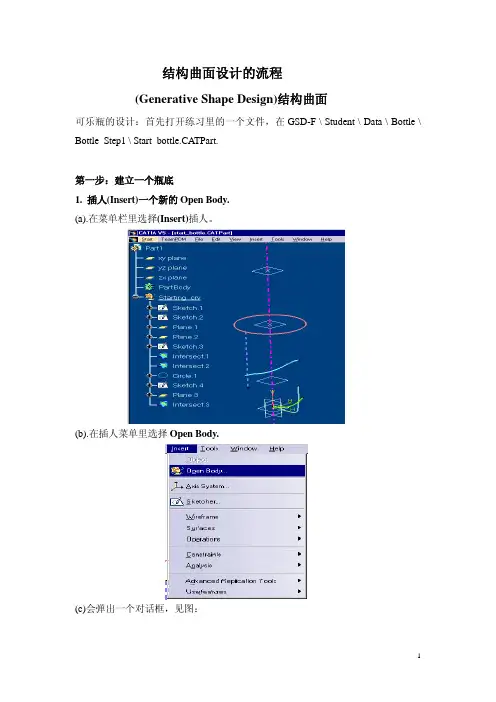

结构曲面设计的流程(Generative Shape Design)结构曲面可乐瓶的设计：首先打开练习里的一个文件，在GSD-F \ Student \ Data \ Bottle \ Bottle_Step1 \ Start_bottle.CA TPart.第一步：建立一个瓶底1. 插人(Insert)一个新的Open Body.(a).在菜单栏里选择(Insert)插人。

(b).在插人菜单里选择Open Body.(c)会弹出一个对话框，见图：2.在结构树上点击Open Body，用右键弹出菜单选择属性(Properties)，见图3.选择（Feature Properties），把Open Body改成Bottle_Bottom_a 。

见图：4.建立一个交点（ Intersection ）(a)选择交点（Intersection）图标。

见图(b)在（first elemen）对话框里选择Sketch.2。

(c)在（second element）对话框里选择Intersect.1。

见图点击ok5.建立一个圆弧：(a)选择Work on Support的图标，见图：(b)选择zx平面作为基准面点击ok(c)选择（Circle ）这个图标。

(d) 在(Circle type)里，选择“Center and Point”见图：(c)在（Center)复选框里，用右键弹出菜单，并且选择(Create Point)见图：(d)在这个点的复选框里，选择所需要的参数。

见图：（参考基准点）ReferenceÆPoint复选框里的(Intersect.4)，在结构树上点击。

点击ok(c) 圆的中心点被建立了，在(point)复选框里，选择(Intersect.4), 在(Start)复选框里, 选择-90deg, (End)复选框里, 选择90deg。

见图点击ok6.建立二根相切的直线：(a)选择点(Point)的图标：点的参数见图：(b)选择对称(Symmetry)的图标：(c)在元素(Element)复选框里，选择（Point.2), 对称参考轴(Reference)复选框里，选择(Intersect.1), 见图：点击ok7.双击线(Line)的图标：(a)在线的类型里(line type), 选择(Tangent to Curve), 见图：(b)在（Curve)的复选框里，选择(Circle.2), (Element.2)的复选框里，选择（Point.2),相切选项里(Tangency options), 选择(BiTangent). 见图：点击ok(c)重复(b)的操作的方法，做另一个对称的线。

CATIA曲面设计解析首先，打开CATIA创成式曲面设计，文件命名为ring。

插入三个几何图形集并分别命名为花瓣曲面、指环曲面、宝石曲面，如图1所示。

图 1 结构树图 2一、指环曲面将指环曲面设置为工作对象，首先插入一个原点，再点击圆工具按钮，以“中心和半径”的方式画一个以xy面为支持面，原点为中心，25mm为半径，起始角度为15°终止角度为345°的圆弧。

此圆弧为扫掠的中心线，下面再画指环扫掠的轮廓线。

还是点击圆工具按钮，以“中心和半径”的方式画一个以zx面为支持面，原点为中心，25mm为半径，起始角度为25°终止角度为-25°的圆弧，如图2。

点击相交按钮，选刚画好的两个圆弧为元素创建一个相交点，再点击平面按钮，平面类型选择平行通过点，以yz平面为参考平面，相交点为参考点做一个平面。

点击直线按钮，线性选择“点和方向”，参考点选择相交点，方向选择y方向，再选择镜像点击确定。

我们希望直线的长度是中心线圆弧的长度减去1mm，这样我们就需要做一个参数的设计，我们先点击测量工具按钮，测出中心线圆弧的弧长并点击保持测量选项。

双击所画的直线，在长度选项处单击右键选择编辑公式，输入“MeasureEdge.1\Length / 2- 1mm”,点击确定。

创建点2，点类型选择“在平面上”，支持面选择平面1，“H：0mm V：7mm”。

创建点3，点类型选择“在平面上”，支持面选择平面1，“V：6mm”，在H出单击右键选择编辑公式，输入“（MeasureEdge.1\Length/ 2-1mm） / 3”，单击确定。

对点3关于zx平面做对称。

过点2、点3以及对称1做一圆弧。

创建点4，点的类型选择“在平面上”，支持面选择平面1，“V：5mm”，在H出单击右键选择编辑公式，输入“( MeasureEdge.1\Length/ 2- 1mm ) / 3* 2”，点击确定。

创建点5，点的类型选择“在平面上”，支持面选择平面1，“V：4mm”，在H出单击右键选择编辑公式，输入“MeasureEdge.1\Length/ 2-1mm”。

第一章曲面设计概要1、曲面造型的数学概念：（1）、贝塞尔（Bezier）曲线与曲面：法国雷诺的Bezier在1962年提出的，是三次曲线的形成原理。

这是由四个位置矢量Q0、Q1、Q2、Q3定义的曲线。

通常将Q0，Q1，…，Qn组成的多边形折线称为Bezier控制多边形，多边形的第一条折线与最后一条折线代表曲线起点和终点的切线方向，其他折线用于定义曲线的阶次与形状。

（2）、B样条曲线与曲面：与Bezier曲线不同的是权函数不采用伯恩斯坦基函数，而采用B样条基函数。

（3）、非均匀有利B样条（NURBS）曲线与曲面：NURBS是Non-Uniform Rational B-Splines的缩写。

Non-Uniform（非统一）指一个控制顶点的影响力的范围能够改变。

当创建一个不规则曲面的时候，这一点非常有用。

同样，统一的曲线和曲面在透视投影下也不是无变化的，对于交互的3D建模来说，这是一个严重的缺陷。

Rational（有理）指每个NURBS物体都可以用数学表达式来定义。

B-Spline（B样条）指用路线来构建一条曲线，在一个或更多的点之间以内差值替换。

（4）NURBS曲面的特性及曲面连续性定义：NURBS曲面的特性：NURBS用数学方法来描述形体，采用解析几何图形，曲线或曲面上任何一点都有其对应的坐标（x,y,z），据有高度的精确性。

曲面G1与G2连续性定义：Gn表示两个几何对象间的实际连续程度。

●G0：两个对象相连或两个对象的位置是连续的。

●G1：两个对象光滑连接，一阶微分连续，或者是相切连续的。

●G2：两个对象光滑连接，二阶微分连续，或者两个对象的曲率是连续的。

●G3：两个对象光滑连接，三阶微分连续。

●Gn的连续性是独立于表示（参数化）的。

2、检查曲面光滑的方法：①、对构造的曲面进行渲染处理，可通过透视、透明度和多重光源等处理手段产生高清晰度的、逼真的彩色图像，再根据处理后的图像光亮度的分布规律来判断出曲面的光滑度。

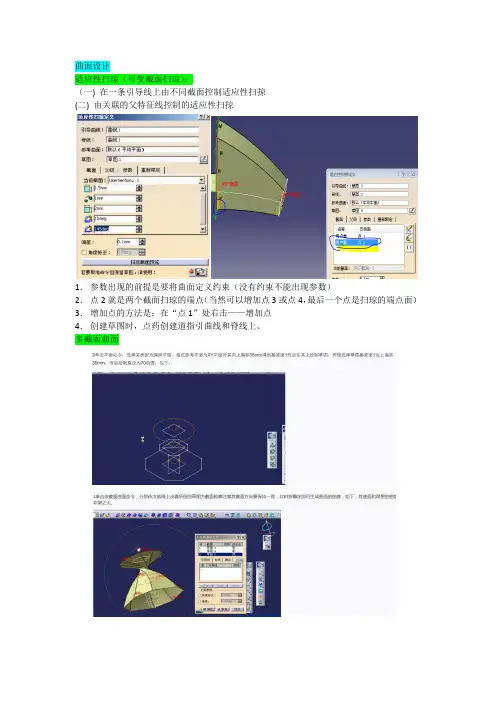

曲面设计适应性扫琼（可变截面扫琼）：（一) 在一条引导线上由不同截面控制适应性扫掠(二) 由关联的父特征线控制的适应性扫掠1．参数出现的前提是要将曲面定义约束（没有约束不能出现参数）2．点2就是两个截面扫琼的端点（当然可以增加点3或点4，最后一个点是扫琼的端点面）3．增加点的方法是：在“点1”处右击——增加点4．创建草图时，点药创建道指引曲线和脊线上、多截面曲面有时选择引导线进行多截面的曲面创建时会创建不成功，此时可通过脊线来实现，注意闭合点和截面轮廓要相对应扫略中脊线和引导线的区别1）脊线用来约束曲面形成的路径 引导线通过约束边线来控制脊线法面上截面的形状和位置 举个例子 有这样一个多截曲面 截面1和2都是正方形 但是大小不一样如果脊线采用的是1和2的中心连线 那这个形成的曲面就是‘直’的脊线采用曲线或者空间曲线 那形成的曲面就是‘弯’的如果引导线采用1和2的顶点连线 形成曲面的边界是‘直’的 换成曲线的 那边界不是直的 这改变了形状如果引导线采用1和2上两个错位的顶点连线或者通过这两个错位顶点的曲线 那么形成的曲面就是螺旋的 这改变了位置2）脊线,就是在扫略过程中,截面永远和它垂直的曲线,永远垂直的意思就是用这个脊线来控制扫略的方向. 脊线不要求和截面线有相交.它只是指示了一个生成特征的方向而已.引导线则不同,引导线不控制扫略的截面方向,但是扫略截面必须和引导线有交点(重定位截面例外).也就是说,扫略截面上的某点必须在引导线上.下图中1图是在多截面实体中脊线命令下，但是没有引用脊线；下图2是在多截面实体中脊线命令下，但是引用脊线注意，此图不用利用引导线，因为曲线与曲面没有相交下图中2 是运用引导线的作用结果扫掠时，若选择直线为轮廓线，多边形为引导线，则出现下图，扫掠时，若选择多边形为轮廓线，直线为引导线，则出现下图投影该命令可以方便快速的创建复杂曲面。

该命令使用的关键是要理解“可选构造元素”的含意，和一般扫描命令不同的就是，关联元素特征线其实也起到了引导线的作用。

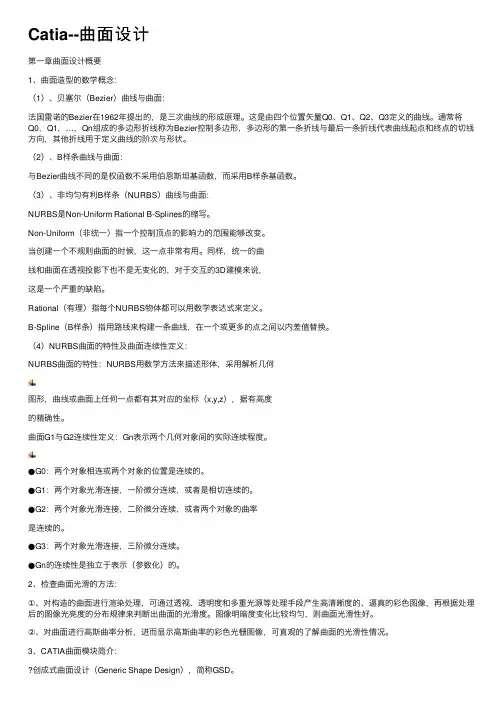

Catia--曲⾯设计第⼀章曲⾯设计概要1、曲⾯造型的数学概念：（1）、贝塞尔（Bezier）曲线与曲⾯：法国雷诺的Bezier在1962年提出的，是三次曲线的形成原理。

这是由四个位置⽮量Q0、Q1、Q2、Q3定义的曲线。

通常将Q0，Q1，…，Qn组成的多边形折线称为Bezier控制多边形，多边形的第⼀条折线与最后⼀条折线代表曲线起点和终点的切线⽅向，其他折线⽤于定义曲线的阶次与形状。

（2）、B样条曲线与曲⾯：与Bezier曲线不同的是权函数不采⽤伯恩斯坦基函数，⽽采⽤B样条基函数。

（3）、⾮均匀有利B样条（NURBS）曲线与曲⾯：NURBS是Non-Uniform Rational B-Splines的缩写。

Non-Uniform（⾮统⼀）指⼀个控制顶点的影响⼒的范围能够改变。

当创建⼀个不规则曲⾯的时候，这⼀点⾮常有⽤。

同样，统⼀的曲线和曲⾯在透视投影下也不是⽆变化的，对于交互的3D建模来说，这是⼀个严重的缺陷。

Rational（有理）指每个NURBS物体都可以⽤数学表达式来定义。

B-Spline（B样条）指⽤路线来构建⼀条曲线，在⼀个或更多的点之间以内差值替换。

（4）NURBS曲⾯的特性及曲⾯连续性定义：NURBS曲⾯的特性：NURBS⽤数学⽅法来描述形体，采⽤解析⼏何图形，曲线或曲⾯上任何⼀点都有其对应的坐标（x,y,z），据有⾼度的精确性。

曲⾯G1与G2连续性定义：Gn表⽰两个⼏何对象间的实际连续程度。

●G0：两个对象相连或两个对象的位置是连续的。

●G1：两个对象光滑连接，⼀阶微分连续，或者是相切连续的。

●G2：两个对象光滑连接，⼆阶微分连续，或者两个对象的曲率是连续的。

●G3：两个对象光滑连接，三阶微分连续。

●Gn的连续性是独⽴于表⽰（参数化）的。

2、检查曲⾯光滑的⽅法：①、对构造的曲⾯进⾏渲染处理，可通过透视、透明度和多重光源等处理⼿段产⽣⾼清晰度的、逼真的彩⾊图像，再根据处理后的图像光亮度的分布规律来判断出曲⾯的光滑度。

CATIA曲面设计CATIA是一款由法国达索系统公司开发的三维设计软件，它提供了丰富的工具和功能，使用户能够进行各种设计任务。

其中，曲面设计是CATIA的一个重要功能，它在汽车、飞机、船舶等领域的设计中起着至关重要的作用。

本文将介绍CATIA曲面设计的基本原理和应用。

一、CATIA曲面设计的基本原理曲面是由许多曲线构成的，而曲线是通过连接不同的点所得到的。

在CATIA中，曲线和曲面的创建是基于数学模型的，具体来说，是基于贝塞尔曲线和贝塞尔曲面的原理。

贝塞尔曲线是一种通过给定的控制点，通过插值运算得到的曲线。

在CATIA中，用户可以通过调整控制点的位置、权重和个数，来控制曲线的形状。

通过将多个贝塞尔曲线连接起来，就可以创建复杂的曲面。

贝塞尔曲面则是由多个贝塞尔曲线构成的。

在CATIA中，用户可以通过将贝塞尔曲线进行连接和调整，来创建曲面。

CATIA还提供了多种曲面操作工具，如修剪、切割、偏移等，使用户能够对曲面进行进一步的编辑和优化。

二、CATIA曲面设计的应用CATIA曲面设计在许多领域都有广泛的应用。

以下将介绍其中几个典型的应用案例。

1. 汽车设计在汽车设计中，曲面设计是非常重要的一部分。

汽车外观的美观性和空气动力学性能都与曲面设计密切相关。

CATIA提供了丰富的曲面设计工具，使汽车设计师能够创建出流线型的车身曲面，以提高汽车的空气动力学效果和燃油效率。

同时，CATIA还支持对车身曲面进行模拟和分析，以确保其在不同工况下的稳定性和安全性。

2. 飞机设计在飞机设计中，曲面设计同样具有重要的作用。

飞机外形的流线型设计不仅能减少气动阻力，提高飞行速度，还能提高飞行稳定性和安全性。

CATIA提供了丰富的飞机曲面设计工具，使飞机设计师能够创建出符合气动原理和结构强度要求的曲面结构。

同时，CATIA还支持对飞机曲面进行分析和仿真，以确保其在各种飞行工况下的性能和安全性。

3. 船舶设计在船舶设计中，曲面设计同样扮演着非常重要的角色。

Catia创成式曲面设计实例1. 概述Catia是一款广泛应用于制造业的三维设计软件，其中的曲面设计功能十分强大。

曲面设计在产品设计中占据着重要地位，能够满足复杂曲面形状的设计需求。

本文将以Catia软件为工具，结合实际案例，介绍创成式曲面设计的基本原理和具体实例。

2. 曲面设计的基本原理曲面设计是对物体表面形状的设计和加工。

创成式曲面设计是指通过定义曲线和曲面边界条件，来生成复杂曲面的过程。

在Catia软件中，创成式曲面设计主要包括以下几个步骤：2.1 曲线设计在进行曲面设计之前，需要先设计出满足要求的曲线。

在Catia中，可以通过曲线工具绘制各种类型的曲线，如直线、圆弧、样条曲线等。

这些曲线将成为后续曲面设计的基础。

2.2 曲面创建在获得了满意的曲线后，可以利用Catia中的曲面创建工具来生成曲面。

通过定义曲线的边界条件，可以创建出各种形状的曲面，如圆柱、球面、双曲面等。

2.3 曲面编辑生成曲面后，可能需要对曲面进行进一步编辑和调整，以满足设计要求。

Catia提供了丰富的曲面编辑工具，可以对曲面进行平移、旋转、拉伸等操作，使得曲面的形状更加精确。

2.4 曲面连接在实际的产品设计中，往往需要将多个曲面进行连接，形成完整的产品外形。

Catia提供了丰富的曲面连接工具，可以实现曲面之间的无缝连接，使得整体外形更加流畅。

3. 创成式曲面设计实例下面将通过一个实际的案例，介绍Catia中创成式曲面设计的具体应用。

3.1 案例背景某汽车设计公司需要设计一款新型轿车的车身外形。

车身外形由多个复杂曲面组成，需要使用创成式曲面设计来实现。

3.2 曲线设计设计师利用Catia中的曲线工具，绘制出轿车的侧面、前面和后面的轮廓曲线。

这些曲线将成为后续曲面设计的基础。

3.3 曲面创建利用绘制的曲线，设计师使用Catia中的曲面创建工具，生成了轿车的车身曲面。

在创建过程中，需要根据曲线的边界条件和设计要求，定义曲面的形状和参数。

catia创成式曲面设计提取命令的使用方法
使用CATIA创成式曲面设计的提取命令，可以提取实体模型中的曲面，以便进行单独的编辑和操作。

以下是提取命令的使用方法：
1. 打开CATIA软件，并打开需要曲面操作的模型零件。

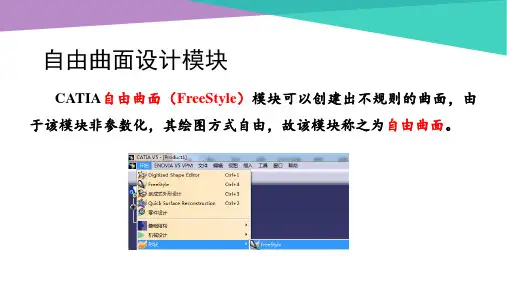

2. 进入创成式外形设计模块。

在开始菜单栏选择“开始-形状-创成式外形设计”（CATIA的曲面应用模块很多，各有特点，一般都是互相切换使用，其中最常用的就是创成式）。

3. 在右侧工具栏中寻找“提取”命令，鼠标左键单击命令按钮。

4. 在要提取的元素一栏中，用鼠标选择实体的外表面，面会以绿色加深来显示。

5. 单击“预览并确定”，退出命令对话框，实体的外表面就被提取出来。

6. 隐藏所有坐标平面以及实体，将提取的面单独显示出来，在树形结构图中查看提取的外表面特征。

以上步骤仅供参考，如需了解更多信息，建议访问CATIA官网或咨询专业人士。

CATIA曲面设计实例CATIA（Computer-Aided Three-Dimensional Interactive Application）是一款功能强大的三维建模软件，广泛应用于航空航天、汽车、工业设计等领域。

本文将介绍一些CATIA曲面设计的实例，帮助读者更好地理解和应用CATIA软件。

一、简介CATIA曲面设计是基于NURBS曲面理论，通过控制曲线和面的形状进行曲面建模。

NURBS曲线是一种数学公式，具有灵活性和精确性，非常适合用于创建复杂的曲面。

二、实例1：汽车车身设计在汽车设计领域，曲面设计是至关重要的环节。

CATIA可以帮助设计师通过曲面构建模块来创建车身曲面。

首先，设计师可以使用曲线工具创建车身的主要曲线轮廓，如车顶线和车身侧面线。

然后，通过曲面工具将这些曲线连接起来，形成完整的车身曲面。

设计师可以根据需要调整曲面的形状和光滑度，以满足美学和工程要求。

三、实例2：飞机机身设计在航空航天领域，CATIA的曲面设计功能也发挥着重要作用。

例如在飞机机身设计中，设计师可以利用CATIA的曲面工具创建机身曲面，并特别关注飞机的气动外形和结构强度。

设计师可以通过控制曲面的形状和光滑度来优化机身外形，以减少阻力和提高飞行性能。

此外，CATIA还可以帮助设计师进行机身的结构分析和飞行模拟，以确保飞机的安全和性能。

四、实例3：产品外观设计CATIA还广泛应用于产品外观设计领域。

无论是汽车、手机还是家电产品，外观设计是吸引消费者的重要因素。

通过CATIA的曲面设计工具，设计师可以快速创建产品的流线型曲面，并进行实时渲染和观察。

设计师可以根据市场需求和用户偏好，灵活调整产品的曲面形状和色彩，实现最佳的外观效果。

五、总结CATIA曲面设计是一项重要的工程技术，广泛应用于各个行业。

在汽车、航空航天和产品设计领域，CATIA的曲面设计工具为设计师提供了强大的功能和灵活性，帮助他们创造出优秀的产品和解决方案。
