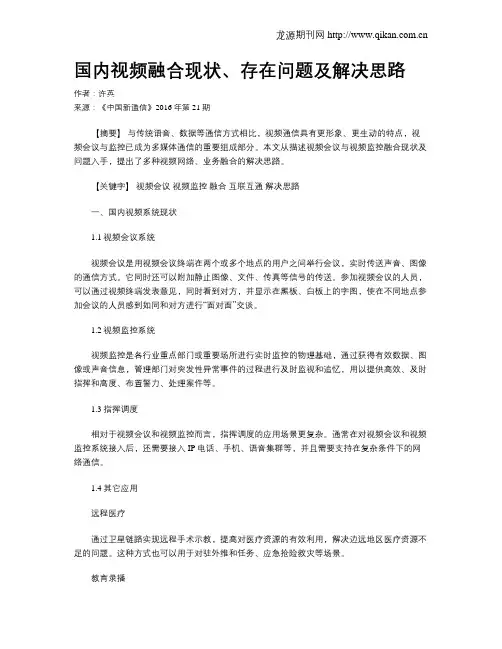

国内视频融合现状、存在问题及解决思路作者：许英来源：《中国新通信》2016年第21期【摘要】与传统语音、数据等通信方式相比，视频通信具有更形象、更生动的特点，视频会议与监控已成为多媒体通信的重要组成部分。
本文从描述视频会议与视频监控融合现状及问题入手，提出了多种视频网络、业务融合的解决思路。
【关键字】视频会议视频监控融合互联互通解决思路一、国内视频系统现状1.1视频会议系统视频会议是用视频会议终端在两个或多个地点的用户之间举行会议，实时传送声音、图像的通信方式。
它同时还可以附加静止图像、文件、传真等信号的传送。
参加视频会议的人员，可以通过视频终端发表意见，同时看到对方，并显示在黑板、白板上的字图，使在不同地点参加会议的人员感到如同和对方进行“面对面”交谈。
1.2视频监控系统视频监控是各行业重点部门或重要场所进行实时监控的物理基础，通过获得有效数据、图像或声音信息，管理部门对突发性异常事件的过程进行及时监视和追忆，用以提供高效、及时指挥和高度、布置警力、处理案件等。
1.3指挥调度相对于视频会议和视频监控而言，指挥调度的应用场景更复杂。
通常在对视频会议和视频监控系统接入后，还需要接入IP电话、手机、语音集群等，并且需要支持在复杂条件下的网络通信。
1.4其它应用远程医疗通过卫星链路实现远程手术示教，提高对医疗资源的有效利用，解决边远地区医疗资源不足的问题。
这种方式也可以用于对驻外维和任务、应急抢险救灾等场景。
教育录播通过视频方式，达到对教学信息的实时有效传递。
视频直播随着智能手机以及3G/4G网络普及，多元化商业模式已经成熟，这些条件满足了客户个性化需求和应用场景多样化挑战，也使得视频直播成为目前移动互联网上的爆发点。
二、国内视频融合存在问题随着近些年来视频系统的不断发展，以及对各行各业的不断渗透和定制，很多企事业单位、公司内部也已经实现这些系统和网络的建设。
目前的视频信息应用系统中，音视频资源包含的信息量大，细节充分，在日常工作和管理中占有重要的地位，应用也相当广泛。
视频会议系统解决方案一、概述随着全球步入信息化时代，人们对理解事物、互换信息的规定已经从纸、笔、课本、话音等发展到通过声光电信号等多种方式更精确、更快捷、更丰富地体现出来。
在需求的推动下，多媒体计算机技术与通信技术相结合，逐渐发展成为一种新的边沿技术--多媒体通信技术。
个人计算机的普及、微电子技术和多媒体技术的飞速发展、综合业务数字网的建立及宽带综合业务数字网的研究进展，均有力地推动了多媒体通信的发展。
如果说19世纪是电报的时代，20世纪是电话的时代，那么，即将到来的21世纪将是多媒体通信的时代。
随着数字信号解决、压缩编码技术和数据传播新技术的不断涌现，新产品层出不穷，同步浮现了许多新的多媒体通信方式。
视听多媒体通信业务重要涉及如下几种类型：·多媒体会话型业务，如会议电视、可视电话、远程会议、远程医疗等；·多媒体检索型业务，如多媒体数据库查询；·多媒体分派型业务，如音频视频广播等；·多媒体电子信函型业务。
其中，作为多媒体会话型通信业务的一种典型，会议电视业务已在社会性的信息交流中发挥了巨大的沟通作用。
会议电视通过通信网络把两个或多种地点的多媒体会议终端连接起来，在其间传送多种图像、话音和数据信号，使出席会议者有亲临现场的感觉。
除了用于多点多媒体会议之外，会议电视系统还应用于远程会议、远程医疗等需要传送实时音频、视频和数据的业务。
近几年来兴起的会议电视系统(Videoconferencing System)是一种以视频为主的交互式多媒体通信，它运用既有的图像通信技术，计算机通信技术以及微电子技术，进行本地区或远程地区之间的点对点或多点之间的双向视频，双工音频，以及数据等交互式信息实时通信。
会议电视的目的是把相隔多种地点的会议室电视设备连接在一起，使各方与会人员有如身临现场一起开会，进行面对面对话的感觉，因此广泛地应用于各类行政会议，科技会议，远程教学以及商务谈判等会议中。

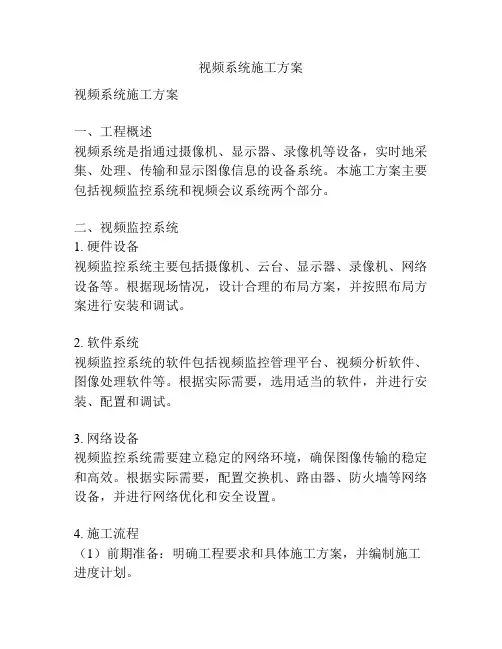

视频系统施工方案视频系统施工方案一、工程概述视频系统是指通过摄像机、显示器、录像机等设备，实时地采集、处理、传输和显示图像信息的设备系统。
本施工方案主要包括视频监控系统和视频会议系统两个部分。
二、视频监控系统1. 硬件设备视频监控系统主要包括摄像机、云台、显示器、录像机、网络设备等。
根据现场情况，设计合理的布局方案，并按照布局方案进行安装和调试。
2. 软件系统视频监控系统的软件包括视频监控管理平台、视频分析软件、图像处理软件等。
根据实际需要，选用适当的软件，并进行安装、配置和调试。
3. 网络设备视频监控系统需要建立稳定的网络环境，确保图像传输的稳定和高效。
根据实际需要，配置交换机、路由器、防火墙等网络设备，并进行网络优化和安全设置。
4. 施工流程（1）前期准备：明确工程要求和具体施工方案，并编制施工进度计划。
（2）材料准备：采购所需的硬件设备和软件系统，并按照规格进行检验和入库。
（3）设备安装：根据布局方案，进行设备的安装和连接，并进行初步调试。
（4）网络建设：根据网络规划，进行网络设备的安装和配置，并进行网络连接和调试。
（5）软件安装：根据实际需要，进行软件系统的安装和配置，并进行功能测试。
（6）调试验收：对视频监控系统进行综合调试，确保系统能够正常运行和达到预期效果。
（7）工程竣工：完成系统的告警配置和培训工作，并进行竣工验收。
三、视频会议系统1. 硬件设备视频会议系统主要包括摄像机、麦克风、扬声器、显示器、控制台等。
根据会议室大小和需求确定硬件设备的配置，并进行安装和调试。
2. 软件系统视频会议系统的软件主要包括会议管理软件、远程控制软件等。
根据实际需求，选用适当的软件，并进行安装、配置和调试。
3. 网络设备视频会议系统需要建立稳定的网络环境，确保会议图像和声音的传输稳定和高效。
根据实际需要，配置交换机、路由器、防火墙等网络设备，并进行网络优化和安全设置。
4. 施工流程（1）前期准备：明确工程要求和具体施工方案，并编制施工进度计划。

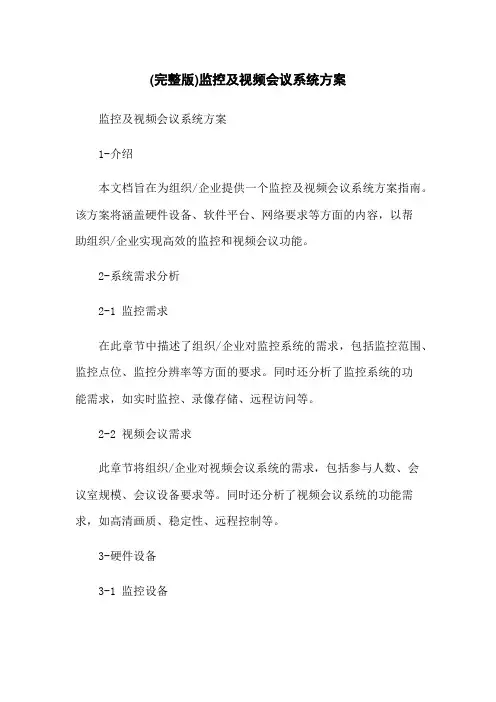

(完整版)监控及视频会议系统方案监控及视频会议系统方案1-介绍本文档旨在为组织/企业提供一个监控及视频会议系统方案指南。
该方案将涵盖硬件设备、软件平台、网络要求等方面的内容，以帮助组织/企业实现高效的监控和视频会议功能。
2-系统需求分析2-1 监控需求在此章节中描述了组织/企业对监控系统的需求，包括监控范围、监控点位、监控分辨率等方面的要求。
同时还分析了监控系统的功能需求，如实时监控、录像存储、远程访问等。
2-2 视频会议需求此章节将组织/企业对视频会议系统的需求，包括参与人数、会议室规模、会议设备要求等。
同时还分析了视频会议系统的功能需求，如高清画质、稳定性、远程控制等。
3-硬件设备3-1 监控设备在此章节中详细介绍监控设备的选择和部署方案，包括摄像头、录像机、显示设备等。
同时还对设备的技术参数、品牌选择进行了详细说明。
3-2 视频会议设备此章节描述了视频会议设备的选择和布置方案，包括会议终端、麦克风、音响、摄像头等设备。
同时还对设备的技术参数、品牌选择进行了详细说明。
4-软件平台4-1 监控软件在此章节中介绍了监控软件的选择和配置方案，包括视频管理软件、远程访问软件等。
同时还对软件的功能特点、兼容性、安全性进行了详细说明。
4-2 视频会议软件此章节描述了视频会议软件的选择和配置方案，包括会议平台软件、移动端软件等。
同时还介绍了软件的功能特点、兼容性、安全性等方面的内容。
5-网络要求在此章节中分析了监控及视频会议系统对网络的要求，包括带宽、网络拓扑、网络安全等方面的内容。
同时还提供了网络优化的建议，以确保系统的稳定性和性能。
6-系统集成与部署在此章节中介绍了监控及视频会议系统的集成与部署方案，包括硬件设备的安装、软件平台的配置、网络的设置等内容。
同时还提供了一些实际操作的建议和注意事项。
7-系统运维与管理此章节主要介绍了监控及视频会议系统的运维与管理方案，包括系统的日常维护、故障排除、数据备份等内容。
HUAWEI VideoConference WhitePaper 华为视频会议与监控系统融合解决方案技术白皮书1 概述长久以来，视频会议系统和监控系统一直以两条相对独立的路线在发展，虽然同样是需要编解码、摄像机等技术，但由于应用场景的不同，对两者融合的诉求并不强烈。
1.1 视频会议系统电视会议是用电视和电话在两个或多个地点的用户之间举行会议，实时传送声音、图像的通信方式。
它同时还可以附加静止图像、文件、传真等信号的传送。
参加电视会议的人，可以通过电视发表意见，同时观察对方的形象、动作、表情等，并能出示实物、图纸、文件等实拍的电视图像或者显示在黑板、白板上写的字和画的图，使在不同地点参加会议的人感到如同和对方进行“面对面”的交谈，在效果上可以代替现场举行的会议。
1.2 视频监控系统监控是各行业重点部门或重要场所进行实时监控的物理基础，管理部门可通过它获得有效数据、图像或声音信息，对突发性异常事件的过程进行及时的监视和记忆，用以提供高效、及时地指挥和高度、布置警力、处理案件等。
1.3 视频会议与监控系统融合随着近些年来两套系统的不断发展成熟，以及对各行各业的不断渗透和深入定制，很多企事业单位、公司内部也已经实现两套系统的同时部署，对视频会议系统和视频监控系统融合的需求也就应运而生。
2 华为视频会议与视频监控系统融合解决方案华为公司视频会议自1993年，已经经历了20年5代设备的发展，终端累计发货量超过15万套，在网MCU6000多台，智真全球TOP2，中国区份额第一。
以上的成绩都来自于一个简单的执着——时刻倾听客户的声音，让客户来引导产品下一步的发展方向，视频会议与视频监控的融合也正式倾听客户声音而及时推出的解决方案。
视频会议系统与监控系统融合的诉求客户A已经建设有视频会议系统和监控系统。
视频会议系统用于日常的会议沟通和重要事件的会商，监控系统则用于重点区域的监控和突发事件的处置、记录，并设有大屏指挥中心。
视频会议系统实施方案在当前信息化时代，视频会议系统已经成为企业办公和远程沟通的重要工具。
随着全球化的发展，跨地区、跨国家的商务合作和交流日益频繁，视频会议系统的实施变得尤为重要。
本文将就视频会议系统的实施方案进行详细介绍，以期为企业和组织提供参考和指导。
一、系统概述。
视频会议系统是一种通过网络连接，实现远程多方实时视频、音频、文件共享和互动的技术系统。
它可以有效地弥补地域距离的限制，降低沟通成本，提高工作效率，是现代企业办公和协作的重要工具。
二、系统实施目标。
1. 提高沟通效率，视频会议系统的实施旨在打破地域限制，实现远程多方实时沟通，提高沟通效率。
2. 降低沟通成本，视频会议系统可以减少因商务出差、会议差旅等而产生的成本，降低企业的沟通成本。
3. 提升工作协作，视频会议系统可以实现文件共享、实时互动，提升团队的工作协作能力。
三、系统实施方案。
1. 硬件设备采购，根据企业规模和需求，选择适当的视频会议设备，包括摄像头、麦克风、音响等硬件设备。
2. 网络建设，保障视频会议系统的稳定运行，需要进行网络带宽优化，确保网络连接畅通。
3. 系统部署，根据企业实际情况，选择合适的视频会议系统供应商，进行系统部署和配置。
4. 培训和推广，对企业员工进行视频会议系统的使用培训，提高其使用效率和技能，推广系统的使用。
5. 安全保障，加强视频会议系统的安全防护，确保会议信息和数据的安全。
四、系统实施步骤。
1. 确定需求，根据企业实际需求，明确视频会议系统的功能和性能要求。
2. 设计方案，制定视频会议系统实施方案，包括硬件设备采购、网络建设、系统部署等内容。
3. 实施部署，按照设计方案，进行视频会议系统的硬件设备采购、网络建设和系统部署。
4. 培训推广，对企业员工进行视频会议系统的使用培训，推广系统的使用。
5. 监控维护，定期对视频会议系统进行监控和维护，确保系统的稳定运行。
五、系统实施效果评估。
1. 沟通效率提升，通过视频会议系统的实施，企业的沟通效率得到了明显提升，远程多方实时沟通更加便捷高效。
·桂广网技专栏·作为一种高效便捷的沟通手段，各级政府机构和企事业单位对视频会议系统需求急剧增加。
目前市面上常用的视频会议方案通常有以下两种：一是硬件形式，需安装会议控制器，采用专网接入，专业、安全、定制化程度高，视频效果流畅清晰，但成本造价太高，且不易扩容及维护；二是软件形式，从软件客户端和电脑实现，从互联网接入，易安装造价低，但视频效果不流畅，功能较低级，会场数量受限，协同操作较为复杂。
广西广电网络公司根据业务发展需要，结合广电网络接入网的网络特点，开发出一套在广电网络互联网环境下使用的融合视频会议系统，结合了以上两种方案的优势。
本文详细介绍了广电网络融合视频会议系统的网络架构、配置流程、使用方法等方面的经验，与大家分享。
1 广电网络融合视频会议系统特点本系统在研发时充分利用了广电网络接入网特殊的网络架构，即整个广电网络统一出口，各种防火墙、视频服务器统一部署在区公司机房，广西境内所有互联网用户都在同一个广电接入网内。
该架构使广电会议系统可以统一设计、统一管理、数据传输效率高，具有如下优势：（1）安装简单，性价比高。
目前，广电网络已覆盖广西14个地市及农村地区，在广西广电网络覆盖范围内只要有广电的三网机顶盒即可组会，不需要专用的会场控制硬件，成本低廉；系统支持1920×1080p和1280×720p高清视频会议，清晰度高，质量稳定。
（2）安全性高。
会议数据只在广西广电网络内部传输，其相对互联网是个独立架构，数据并没有经过互联网出口；核心服务器拥有多重硬件防火墙进行防护，较互联网方案安全性更高。
（3）传输容量大。
该系统的数据传输虽然依托互联网结构，但其视频会议的数据只在广电网络内部传输，其核心视频服务器集群配置在区公司数据机房，会议组织方没有互联网结构的传输带宽压力，能轻松举办超过100个会议终端的大型会议。
（4）使用方便。
会议系统的召开方式灵活，任何一个会场都可发起会议，一个会议终端可以参加不同的会议组；只用电视机遥控器就可以举办会议，不需要专业的会场控制人员，操作方便。
XX单位视频会议系统建设方案1建设方案1.1组网拓扑会议系统基于IP网建设，采用H.323、SIP体系标准，采用XX单位-下属单位两级建设模式。
同时，支持对接上级单位视频会议系统。
监控系统基于IP网建设，采用H.265、H.264编码标准，组网拓扑如下所示：1.2设备部署建议在总部部署核心平台设备，包括MCU、会议解码器、录播服务器，监控平台、监控解码器等设备，在下级单位会议室部署相应的视频会议终端。
采用目前H.265/H.264视频编解码技术，实现在IP网络的1080P高清视频传输。
本次建议在总部中心点机房部署JD2000 MCU一台、TVS4000电视墙服务器一套（选配）、VRS2100录播服务器一台（选配）。
同时部署一台监控平台KDM2801A，及一台监控解码器KDM201。
总部视频会议室可以部署TS400套包，内含分体高清视频终端H800一套，MOON50高清视频会议摄像机一台，全向麦克一只。
配套部署投影仪、幕布及手拉手会议主机（中控或数字音频处理器）视频设备部署连接示意图如下图所示：下级下属单位或分支机构两种部署方案：1、部署TS300套包，内含一体式高清视频终端一套。
2、设备老旧的下属单位部署8台枪型摄像机+一台NVR。
1.3组网说明1.3.1会议组网说明会议摄像机采集会场画面传送至终端，终端通过网络注册至MCU,并将主、辅流画面编码传送至MCU。
MCU控制画面合成、混音、组会等。
同时MCU内的画面可以通过会议解码器解码投至大屏。
开会的过程可以通过录播服务器进行录制并存储，录播服务支持会议的直播点播。
1.3.2监控组网说明下属单位部署8台高清枪型网络摄像机，通过网络注册至NVR进行本地录像监控。
NVR由IP网络注册至监控平台，监控平台支持对NVR及枪机的画面调取、远程管理及监看。
监控平台的画面通过监控解码器投至大屏。
NVR含有8块6T硬盘，可满足本地建设的8路监控摄像机存储90天。
1.4网络需求会议系统及监控系统分别进行带宽需求分析，建议会议及监控系统分开部署。
视频会议系统系统施工方案一、项目概述1.1 背景随着信息化时代的到来，视频会议系统在企业和机构中扮演着越来越重要的角色。
视频会议系统可以帮助组织提升沟通效率，节省时间和成本，促进远程合作。
因此，本文旨在提出视频会议系统的施工方案，为企业或机构构建一套高效、稳定的视频会议系统。
1.2 目标本施工方案旨在为客户提供一套视频会议系统解决方案，通过系统集成和调试，确保视频会议系统达到稳定、高效、易用的要求，满足客户对视频会议的需求。
二、系统架构设计2.1 系统组成本视频会议系统主要由以下几部分组成：•视频采集设备：用于采集会议参与者的视频画面。
•音频采集设备：用于采集会议参与者的声音。
•视频编解码设备：实现视频数据的压缩与解压缩。
•会议控制器：用于控制会议的开始、结束、成员管理等功能。
•视频传输网络：用于传输视频数据，确保会议的顺利进行。
2.2 系统流程视频会议系统的流程大致如下：1.会议预约及设备准备：组织者提前预约会议时间和人员，参与者准备好视频采集和音频采集设备。
2.会议连接：所有参与者通过音视频设备连接到会议控制器。
3.会议进行：会议控制器开始会议，参与者可以进行视频交流。
4.会议结束：会议控制器结束会议，所有参与者断开连接。
三、系统搭建流程3.1 硬件设备准备在搭建视频会议系统之前，需准备好各种硬件设备，并确保设备性能稳定、兼容性良好。
3.2 软件平台选择针对视频会议系统，需要选择适合的软件平台来支持系统运行，包括会议控制软件、视频编解码软件等。
3.3 系统集成与调试在硬件设备和软件平台准备就绪后，进行系统集成与调试工作，确保整个视频会议系统可以正常运行。
四、系统测试4.1 功能测试针对视频会议系统的各项功能进行测试，包括会议预约、会议连接、视频传输等功能的稳定性和可靠性测试。
4.2 性能测试对视频会议系统的性能进行测试，包括视频传输时延、画面清晰度、声音传输质量等指标的测试。
五、系统维护与管理5.1 系统维护定期对视频会议系统进行维护，保持系统正常运行。
视频监控与视频会议融合系统方案
北京华夏佳讯技术有限公司
2010年7月
目录
第一章需求分析 (1)
第二章系统概述 (2)
2.1 视频监控系统..................................................................... 错误！未定义书签。
2.2 视频会议系统..................................................................... 错误！未定义书签。
2.3 H.323媒体网关................................................................... 错误！未定义书签。
第三章系统功能.. (3)
3.1 应急指挥 (3)
3.2 图像调度 (3)
3.3 图像控制 (3)
3.4 语音通信 (3)
第四章关键产品介绍 (4)
第一章需求分析
在实际工作当中，领导集体不在指挥调度中心进行现场指挥、调度、会商的情况日益频繁，下列问题日益突显：
1. 召开视频会议时，除现场及指挥调度中心领导外，异地与会领导不能第一时间看到现场图像；
2. 与会领导在通过视频会议进行远端指挥调度、会商时，由于不能看到前端事故现场的图像，不能掌握现场第一手最真实的资料。
因此会商、指挥过程很不直接。
综上，本融合方案以实现指挥、调度、会商的综合功能为目标。
1. 各级视频会议系统能够实现完整的针对某一监控现场情况的多会场会商，实时调阅任意1~4路监控画面进入视频会议系统；
2. 实现会商系统针对前端现场的喊话、与前端单兵系统喊话、语音命令的下达，视频会议系统、监控系统的双方、多方的图像互通、语音互通；
3. 基于视频会议系统的会商系统能够控制前端监控系统、单兵系统的云台、焦距，控制方式采用视频会议主动的方式，如遥控设备。
第二章 系统概述
本系统融合了原有或新建的视频监控系统和视频会议系统两部分。
将H.323媒体网关通过网络分别与监控平台和MCU 相连，通过它将监控图像转换成标准H.323的图像，使图像能在视频会议中进行实时的显示；同时，会场人员还可以对监控前端摄像机进行云台控制，可以与监控前端DVR/DVS 进行双向的语音对讲，从而将原本各自独立的两个系统融合成了统一的整体。
H.323媒体网关原有视频监控系统新建视频监控系统视频会议系统
第三章系统功能
3.1 应急指挥
本系统的目的在于将用户H.323视频会议的指挥能力与监控系统对于前端现场的高覆盖度无缝融合。
相关部门对关注区域的了解更加全面、对突发事件的反应更加迅速、对相关人员的协调更加充分、决策更加有依据，这也是指挥调度系统发挥作用的关键。
3.2 图像调度
本系统可以将所有前端图像作为资源进行任意调度，前端任意1~4路图像可以调入视频会议系统进行显示。
调度权一直掌握在视频会议控制权手中，这点至关重要。
3.3 图像控制
本系统将对整个视频会议和监控系统的图像资源控制权整合，使用视频会议终端遥控器，便可以远程遥控监控系统中的前端云台，指挥与调度高度统一。
3.4 语音通信
本系统通过对整个视频会议和监控系统的图像资源通信信令的整合，可以实现视频会议终端与视频监控系统前端建立双向语音通信，这就实现了政令下达，现场情况上传的直接的、真实的通道。
完全符合用户日常工作的习惯。
第四章关键产品介绍
H.323媒体网关是北京华夏佳讯技术有限公司自主研发的最新产品，是国内乃至全球范围内唯一一款能够将视频会议系
统和视频监控系统有机融合的产品。
北京华
夏佳讯拥有该产品的全部知识产权，并已申
请专利。
该产品解决了在视频会议系统中，任意调取视频监控系统图像这一一直困扰整个行业的技术难题，使用户可以把视频监控系统中任意一路或多路监控画面调入视频会议系统，在会议中进行研究分析、应急指挥、现场指导的作业。
使原本两套各自独立的系统结合为一套真正的综合应急指挥平台。
设计特性
嵌入式操作系统和硬件一体化结构设计，稳定可靠。
双千兆网口设计，可以分别跨接视频会议和视频监控专网。
采用B/S结构，控制管理设备。
纯数字方式实现视频监控和视频会议系统的图像传输调度。
支持任意监控平台、大华与海康数字硬盘录像机和网络视频服务器与H.323视频会议图像和语音的传输和调度。
通过TCP/IP网络，最大同时传输4路监控图像到H.323视频会议系统。
通过TCP/IP网络，最大同时支持H.323视频会议与4路监控点进行语音对讲。
支持H.323有网守和没有网守的情况。
视频会议视频编解码支持H.261、H.263、H.263+、H.263++、H.264，帧率可达25帧；音频编解码支持G.711、G.722、G.728等；图像格式支持CIF、4CIF和720P。
功能特性
通过H.323媒体网关，可以把监控系统任意4路图像以数字网络的方式调度到H.323视频会议系统中，并且视频会议会场也可以通过它和任意前端监控点进行语音对讲，起到视频监控和视频会议图像资源共享，信息互通的作用，为用户提供应
急指挥、远程调度、工作协调等功能。
技术指标。
