catia曲面设计

CATIA A级曲面基本设计示意图一、A级曲面基本设计意图：A级曲面通常是围绕造型师的设计意图，为了实现所需要的三维数字模型，来验证造型要求是否成立。

为了弥补手工模型制作缺陷，所以使用当今最先进的计算机辅助设计工具，进行数字化高精度处理，可直接定义所需的设计参数，可直接在计算机进行光顺品质检查。

所谓的A级曲面通常是指有规律性曲面，它可以定义单个曲面，也可以定义整体曲面的完整性，A级曲面严格定义就是完美表达形体，精度要求非常高。

二、A级曲面评价原则A级曲面: 所谓的A级曲面通常是指有规律性曲面，它可以定义单个曲面，也可以定义整体曲面的完整性，A级曲面严格定义就是完美表达形体，精度要求非常高。

对于单一A级曲面，其控制顶点排列必须有规律，最高阶数通常在5~6阶，最高一般不超过8阶。

曲面边界延伸后一般不会出现卷曲自交现象。

总之单一曲面要简单漂亮，曲率一般单凸，斑马纹一般均匀分布，并有规律性变化。

对于整体A级曲面，所有曲面控制顶点一般排列整齐，相关特征流动方向均匀一致，对于汽车高可见区零件及仪表板表面，门内饰板上部等，曲面的质量达到95%以上的大的特征面达到2阶曲率连续或2阶曲率以上连续, 5%的局部少可见区小面或过渡圆角达到1阶连续或1阶曲率以上连续. 特征面在分块线（分缝线）处在高可见区要2阶或以上曲率连续，少可见区或不特别重要的零件分块线（缝隙处）区可小区域1阶曲率连续（如果是造型因素不连续也可以例外）。

特征性不连续属正常造型设计可以不连续，对于大曲面特征最好采用单一特征曲面，个别不能用一个面而必须用两个特征面拼接的高可见区大面，要2阶或2阶以上的连续，以使曲面质量达到较高水平。

三、A级曲面光顺基本要求外表面所有区域及内饰的高可见区表面都属于A级曲面。

A面中95%大面和明显区域特征面间拼接处位置偏差小于0.005mm, 角度偏差小于0.05度，且必须为单片面（v和u 方向均为单patch 面），阶数小于等于6阶，个别不超过8阶。

CATIA曲面设计实例分析CATIA（Computer Aided Three-dimensional Interactive Application）是一种广泛应用于机械设计和CAD/CAM领域的三维建模软件。

在CATIA中，曲面设计是一项重要的功能，可以用于创建各种复杂形状的曲面。

本文将通过分析一个CATIA曲面设计的实例来探讨其应用和技巧。

一、实例背景我们以设计一款汽车车身为例来进行CATIA曲面设计的实例分析。

汽车车身在外观设计中起到重要的作用，曲面造型的设计关乎整体外观的美观与流线型。

通过CATIA曲面设计，设计师可以精确控制曲面的形状和曲率，实现高质量的外观效果。

二、曲面建模基础在进行曲面设计前，我们需要先了解曲面建模的基本概念和技术。

1. B样条曲线和曲面：B样条曲线和曲面是CATIA中常用的曲线和曲面建模方法。

B样条曲线由一系列控制点和权重函数定义，可以通过调整控制点的位置和权重来调整曲线形状。

曲面则是在二维平面上通过多个B样条曲线的组合而成。

2. 控制点和权重：控制点是曲线或曲面形状塑造的关键。

通过调整控制点的位置和权重，可以改变曲线和曲面的形状。

权重用于调整控制点对曲线或曲面形状的影响程度，不同权重值会产生不同效果。

3. 曲面属性：曲面的属性包括曲率、凸度、对称性等。

通过调整曲面的属性，可以实现不同的外观效果和设计要求。

三、CATIA曲面设计实例在CATIA中，曲面设计是一个迭代的过程，需要不断调整和优化曲面形状。

下面是一个简化的CATIA曲面设计实例：1. 创建基准曲线：首先，在XY平面上创建汽车车身的基准曲线。

通过绘制多个B样条曲线，并设置控制点和权重来实现曲线的形状。

2. 创建曲面：根据基准曲线，使用CATIA的曲面命令创建车身的曲面。

通过调整曲面的控制点和属性，不断优化曲面的形状，使之符合设计要求。

3. 确定剖面位置：根据设计要求，确定车身的不同剖面位置，如前轮拱、后轮拱、车顶等。

第一章曲面设计概要1、曲面造型的数学概念：（1）、贝塞尔（Bezier）曲线与曲面：法国雷诺的Bezier在1962年提出的，是三次曲线的形成原理。

这是由四个位置矢量Q0、Q1、Q2、Q3定义的曲线。

通常将Q0，Q1，…，Qn组成的多边形折线称为Bezier控制多边形，多边形的第一条折线与最后一条折线代表曲线起点和终点的切线方向，其他折线用于定义曲线的阶次与形状。

（2）、B样条曲线与曲面：与Bezier曲线不同的是权函数不采用伯恩斯坦基函数，而采用B样条基函数。

（3）、非均匀有利B样条（NURBS）曲线与曲面：NURBS是Non-Uniform Rational B-Splines的缩写。

Non-Uniform（非统一）指一个控制顶点的影响力的范围能够改变。

当创建一个不规则曲面的时候，这一点非常有用。

同样，统一的曲线和曲面在透视投影下也不是无变化的，对于交互的3D建模来说，这是一个严重的缺陷。

Rational（有理）指每个NURBS物体都可以用数学表达式来定义。

B-Spline（B样条）指用路线来构建一条曲线，在一个或更多的点之间以内差值替换。

（4）NURBS曲面的特性及曲面连续性定义：NURBS曲面的特性：NURBS用数学方法来描述形体，采用解析几何图形，曲线或曲面上任何一点都有其对应的坐标（x,y,z），据有高度的精确性。

曲面G1与G2连续性定义：Gn表示两个几何对象间的实际连续程度。

●G0：两个对象相连或两个对象的位置是连续的。

●G1：两个对象光滑连接，一阶微分连续，或者是相切连续的。

●G2：两个对象光滑连接，二阶微分连续，或者两个对象的曲率是连续的。

●G3：两个对象光滑连接，三阶微分连续。

●Gn的连续性是独立于表示（参数化）的。

2、检查曲面光滑的方法：①、对构造的曲面进行渲染处理，可通过透视、透明度和多重光源等处理手段产生高清晰度的、逼真的彩色图像，再根据处理后的图像光亮度的分布规律来判断出曲面的光滑度。

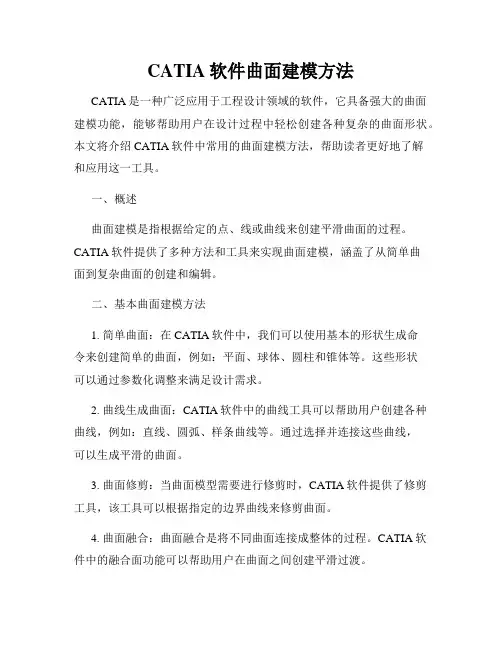

CATIA软件曲面建模方法CATIA是一种广泛应用于工程设计领域的软件，它具备强大的曲面建模功能，能够帮助用户在设计过程中轻松创建各种复杂的曲面形状。

本文将介绍CATIA软件中常用的曲面建模方法，帮助读者更好地了解和应用这一工具。

一、概述曲面建模是指根据给定的点、线或曲线来创建平滑曲面的过程。

CATIA软件提供了多种方法和工具来实现曲面建模，涵盖了从简单曲面到复杂曲面的创建和编辑。

二、基本曲面建模方法1. 简单曲面：在CATIA软件中，我们可以使用基本的形状生成命令来创建简单的曲面，例如：平面、球体、圆柱和锥体等。

这些形状可以通过参数化调整来满足设计需求。

2. 曲线生成曲面：CATIA软件中的曲线工具可以帮助用户创建各种曲线，例如：直线、圆弧、样条曲线等。

通过选择并连接这些曲线，可以生成平滑的曲面。

3. 曲面修剪：当曲面模型需要进行修剪时，CATIA软件提供了修剪工具，该工具可以根据指定的边界曲线来修剪曲面。

4. 曲面融合：曲面融合是将不同曲面连接成整体的过程。

CATIA软件中的融合面功能可以帮助用户在曲面之间创建平滑过渡。

5. 曲面分割：曲面分割是将曲面按照指定的几何形状进行分割的过程。

CATIA软件中的分割功能可以帮助用户按照要求的形状将曲面分割成多个部分。

三、高级曲面建模方法除了基本的曲面建模方法外，CATIA软件还提供了一些高级曲面建模工具，用于创建更复杂的曲面形状。

1. 曲线投影：CATIA软件中的曲线投影功能可以通过选择曲线及其投影方向，将曲线投影到平面或曲面上，从而生成新的曲面。

2. 曲面偏移：曲面偏移是指在给定曲面上创建一个相似但具有不同大小或位置的新曲面。

CATIA软件的曲面偏移功能可以帮助用户进行此操作。

3. 曲面增强：在CATIA软件中，我们可以使用曲面增强工具来对现有曲面进行修饰和增强，例如添加细分曲线、细节和模型边缘等。

四、应用案例以下是一些CATIA软件曲面建模方法在实际工程设计中的应用案例：1. 汽车外观设计：CATIA的曲面建模功能可以帮助汽车设计师创建车身表面的复杂曲线和曲面，从而实现独特且流线型的外观设计。

曲面设计适应性扫琼（可变截面扫琼）：（一) 在一条引导线上由不同截面控制适应性扫掠(二) 由关联的父特征线控制的适应性扫掠1．参数出现的前提是要将曲面定义约束（没有约束不能出现参数）2．点2就是两个截面扫琼的端点（当然可以增加点3或点4，最后一个点是扫琼的端点面）3．增加点的方法是：在“点1”处右击——增加点4．创建草图时，点药创建道指引曲线和脊线上、多截面曲面有时选择引导线进行多截面的曲面创建时会创建不成功，此时可通过脊线来实现，注意闭合点和截面轮廓要相对应扫略中脊线和引导线的区别1）脊线用来约束曲面形成的路径 引导线通过约束边线来控制脊线法面上截面的形状和位置 举个例子 有这样一个多截曲面 截面1和2都是正方形 但是大小不一样如果脊线采用的是1和2的中心连线 那这个形成的曲面就是‘直’的脊线采用曲线或者空间曲线 那形成的曲面就是‘弯’的如果引导线采用1和2的顶点连线 形成曲面的边界是‘直’的 换成曲线的 那边界不是直的 这改变了形状如果引导线采用1和2上两个错位的顶点连线或者通过这两个错位顶点的曲线 那么形成的曲面就是螺旋的 这改变了位置2）脊线,就是在扫略过程中,截面永远和它垂直的曲线,永远垂直的意思就是用这个脊线来控制扫略的方向. 脊线不要求和截面线有相交.它只是指示了一个生成特征的方向而已.引导线则不同,引导线不控制扫略的截面方向,但是扫略截面必须和引导线有交点(重定位截面例外).也就是说,扫略截面上的某点必须在引导线上.下图中1图是在多截面实体中脊线命令下，但是没有引用脊线；下图2是在多截面实体中脊线命令下，但是引用脊线注意，此图不用利用引导线，因为曲线与曲面没有相交下图中2 是运用引导线的作用结果扫掠时，若选择直线为轮廓线，多边形为引导线，则出现下图，扫掠时，若选择多边形为轮廓线，直线为引导线，则出现下图投影该命令可以方便快速的创建复杂曲面。

该命令使用的关键是要理解“可选构造元素”的含意，和一般扫描命令不同的就是，关联元素特征线其实也起到了引导线的作用。

Catia--曲⾯设计第⼀章曲⾯设计概要1、曲⾯造型的数学概念：（1）、贝塞尔（Bezier）曲线与曲⾯：法国雷诺的Bezier在1962年提出的，是三次曲线的形成原理。

这是由四个位置⽮量Q0、Q1、Q2、Q3定义的曲线。

通常将Q0，Q1，…，Qn组成的多边形折线称为Bezier控制多边形，多边形的第⼀条折线与最后⼀条折线代表曲线起点和终点的切线⽅向，其他折线⽤于定义曲线的阶次与形状。

（2）、B样条曲线与曲⾯：与Bezier曲线不同的是权函数不采⽤伯恩斯坦基函数，⽽采⽤B样条基函数。

（3）、⾮均匀有利B样条（NURBS）曲线与曲⾯：NURBS是Non-Uniform Rational B-Splines的缩写。

Non-Uniform（⾮统⼀）指⼀个控制顶点的影响⼒的范围能够改变。

当创建⼀个不规则曲⾯的时候，这⼀点⾮常有⽤。

同样，统⼀的曲线和曲⾯在透视投影下也不是⽆变化的，对于交互的3D建模来说，这是⼀个严重的缺陷。

Rational（有理）指每个NURBS物体都可以⽤数学表达式来定义。

B-Spline（B样条）指⽤路线来构建⼀条曲线，在⼀个或更多的点之间以内差值替换。

（4）NURBS曲⾯的特性及曲⾯连续性定义：NURBS曲⾯的特性：NURBS⽤数学⽅法来描述形体，采⽤解析⼏何图形，曲线或曲⾯上任何⼀点都有其对应的坐标（x,y,z），据有⾼度的精确性。

曲⾯G1与G2连续性定义：Gn表⽰两个⼏何对象间的实际连续程度。

●G0：两个对象相连或两个对象的位置是连续的。

●G1：两个对象光滑连接，⼀阶微分连续，或者是相切连续的。

●G2：两个对象光滑连接，⼆阶微分连续，或者两个对象的曲率是连续的。

●G3：两个对象光滑连接，三阶微分连续。

●Gn的连续性是独⽴于表⽰（参数化）的。

2、检查曲⾯光滑的⽅法：①、对构造的曲⾯进⾏渲染处理，可通过透视、透明度和多重光源等处理⼿段产⽣⾼清晰度的、逼真的彩⾊图像，再根据处理后的图像光亮度的分布规律来判断出曲⾯的光滑度。

CATIA曲面设计CATIA是一款由法国达索系统公司开发的三维设计软件，它提供了丰富的工具和功能，使用户能够进行各种设计任务。

其中，曲面设计是CATIA的一个重要功能，它在汽车、飞机、船舶等领域的设计中起着至关重要的作用。

本文将介绍CATIA曲面设计的基本原理和应用。

一、CATIA曲面设计的基本原理曲面是由许多曲线构成的，而曲线是通过连接不同的点所得到的。

在CATIA中，曲线和曲面的创建是基于数学模型的，具体来说，是基于贝塞尔曲线和贝塞尔曲面的原理。

贝塞尔曲线是一种通过给定的控制点，通过插值运算得到的曲线。

在CATIA中，用户可以通过调整控制点的位置、权重和个数，来控制曲线的形状。

通过将多个贝塞尔曲线连接起来，就可以创建复杂的曲面。

贝塞尔曲面则是由多个贝塞尔曲线构成的。

在CATIA中，用户可以通过将贝塞尔曲线进行连接和调整，来创建曲面。

CATIA还提供了多种曲面操作工具，如修剪、切割、偏移等，使用户能够对曲面进行进一步的编辑和优化。

二、CATIA曲面设计的应用CATIA曲面设计在许多领域都有广泛的应用。

以下将介绍其中几个典型的应用案例。

1. 汽车设计在汽车设计中，曲面设计是非常重要的一部分。

汽车外观的美观性和空气动力学性能都与曲面设计密切相关。

CATIA提供了丰富的曲面设计工具，使汽车设计师能够创建出流线型的车身曲面，以提高汽车的空气动力学效果和燃油效率。

同时，CATIA还支持对车身曲面进行模拟和分析，以确保其在不同工况下的稳定性和安全性。

2. 飞机设计在飞机设计中，曲面设计同样具有重要的作用。

飞机外形的流线型设计不仅能减少气动阻力，提高飞行速度，还能提高飞行稳定性和安全性。

CATIA提供了丰富的飞机曲面设计工具，使飞机设计师能够创建出符合气动原理和结构强度要求的曲面结构。

同时，CATIA还支持对飞机曲面进行分析和仿真，以确保其在各种飞行工况下的性能和安全性。

3. 船舶设计在船舶设计中，曲面设计同样扮演着非常重要的角色。

catia复杂曲面设计技巧
1.理解并掌握基础操作：熟练掌握CATIA的基本操作是设计复杂曲面的基
础，包括但不限于草图绘制、几何建模、曲面构建等。

2.考虑曲面的连续性：在设计复杂曲面时，要考虑曲面的连续性，包括几何
连续性和参数连续性。

这有助于保证曲面的平滑度和完整性。

3.利用曲线和曲面分析工具：CATIA提供了丰富的曲线和曲面分析工具，如
曲率分析、截面分析、高斯分析等。

这些工具可以帮助你检查曲面的质量，并及时发现和修正问题。

4.使用混合设计技术：混合设计技术是将传统设计与参数化设计相结合的一
种方法。

通过混合设计，你可以在保持设计灵活性的同时，提高设计的可预测性和可重复性。

5.学习并应用高级功能：CATIA提供了许多高级功能，如曲面重建、网格建
模、点云处理等。

学习并应用这些功能可以帮助你更高效地设计复杂曲面。

6.注重细节和美感：设计复杂曲面不仅是一项技术工作，也是一项艺术工作。

注重细节和美感可以帮助你设计出更优雅、更符合人们审美的曲面。

Catia创成式曲面设计实例1. 概述Catia是一款广泛应用于制造业的三维设计软件，其中的曲面设计功能十分强大。

曲面设计在产品设计中占据着重要地位，能够满足复杂曲面形状的设计需求。

本文将以Catia软件为工具，结合实际案例，介绍创成式曲面设计的基本原理和具体实例。

2. 曲面设计的基本原理曲面设计是对物体表面形状的设计和加工。

创成式曲面设计是指通过定义曲线和曲面边界条件，来生成复杂曲面的过程。

在Catia软件中，创成式曲面设计主要包括以下几个步骤：2.1 曲线设计在进行曲面设计之前，需要先设计出满足要求的曲线。

在Catia中，可以通过曲线工具绘制各种类型的曲线，如直线、圆弧、样条曲线等。

这些曲线将成为后续曲面设计的基础。

2.2 曲面创建在获得了满意的曲线后，可以利用Catia中的曲面创建工具来生成曲面。

通过定义曲线的边界条件，可以创建出各种形状的曲面，如圆柱、球面、双曲面等。

2.3 曲面编辑生成曲面后，可能需要对曲面进行进一步编辑和调整，以满足设计要求。

Catia提供了丰富的曲面编辑工具，可以对曲面进行平移、旋转、拉伸等操作，使得曲面的形状更加精确。

2.4 曲面连接在实际的产品设计中，往往需要将多个曲面进行连接，形成完整的产品外形。

Catia提供了丰富的曲面连接工具，可以实现曲面之间的无缝连接，使得整体外形更加流畅。

3. 创成式曲面设计实例下面将通过一个实际的案例，介绍Catia中创成式曲面设计的具体应用。

3.1 案例背景某汽车设计公司需要设计一款新型轿车的车身外形。

车身外形由多个复杂曲面组成，需要使用创成式曲面设计来实现。

3.2 曲线设计设计师利用Catia中的曲线工具，绘制出轿车的侧面、前面和后面的轮廓曲线。

这些曲线将成为后续曲面设计的基础。

3.3 曲面创建利用绘制的曲线，设计师使用Catia中的曲面创建工具，生成了轿车的车身曲面。

在创建过程中，需要根据曲线的边界条件和设计要求，定义曲面的形状和参数。
