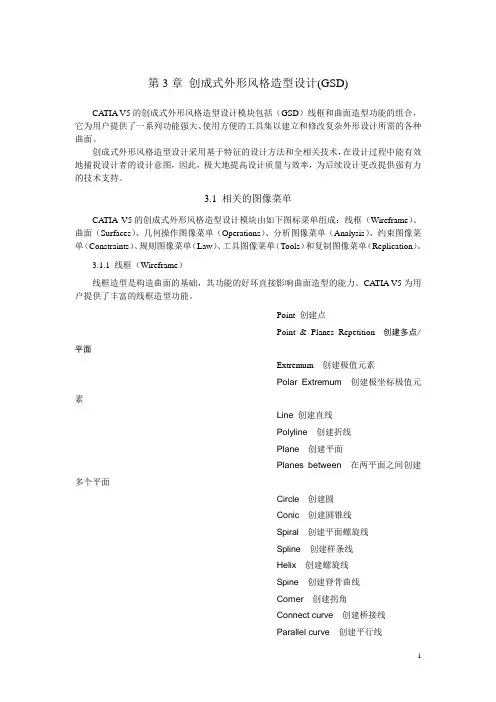

第3章创成式外形风格造型设计(GSD)CATIA V5的创成式外形风格造型设计模块包括（GSD）线框和曲面造型功能的组合，它为用户提供了一系列功能强大、使用方便的工具集以建立和修改复杂外形设计所需的各种曲面。
创成式外形风格造型设计采用基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此，极大地提高设计质量与效率，为后续设计更改提供强有力的技术支持。
3.1 相关的图像菜单CATIA V5的创成式外形风格造型设计模块由如下图标菜单组成：线框（Wireframe）、曲面（Surfaces）、几何操作图像菜单（Operations）、分析图像菜单（Analysis）、约束图像菜单（Constraints）、规则图像菜单（Law）、工具图像菜单（Tools）和复制图像菜单（Replication）。
3.1.1 线框（Wireframe）线框造型是构造曲面的基础，其功能的好坏直接影响曲面造型的能力。
CATIA V5为用户提供了丰富的线框造型功能。
Point 创建点Point & Planes Repetition创建多点/平面Extremum创建极值元素Polar Extremum创建极坐标极值元素Line 创建直线Polyline创建折线Plane创建平面Planes between在两平面之间创建多个平面Circle创建圆Conic创建圆锥线Spiral创建平面螺旋线Spline创建样条线Helix创建螺旋线Spine创建脊骨曲线Corner创建拐角Connect curve创建桥接线Parallel curve创建平行线Projection创建投影线Combine创建组合投影线Reflect lines创建反射线Intersection创建交线3.1.2 曲面（Surfaces）曲面造型广泛应用于汽车外形、模具型面等设计上。
CA TIA V5为用户提供了丰富而实用的曲面造型功能（如下所示）。

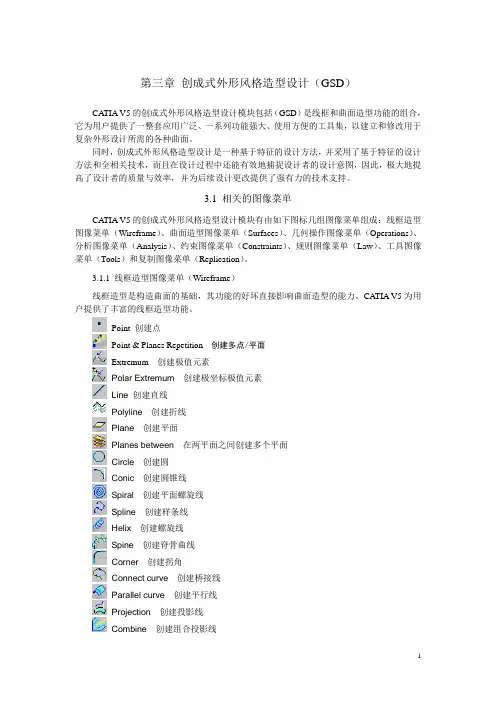

第三章创成式外形风格造型设计（GSD）CATIA V5的创成式外形风格造型设计模块包括（GSD）是线框和曲面造型功能的组合，它为用户提供了一整套应用广泛、一系列功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。
同时，创成式外形风格造型设计是一种基于特征的设计方法，并采用了基于特征的设计方法和全相关技术，而且在设计过程中还能有效地捕捉设计者的设计意图，因此，极大地提高了设计者的质量与效率，并为后续设计更改提供了强有力的技术支持。
3.1 相关的图像菜单CATIA V5的创成式外形风格造型设计模块有由如下图标几组图像菜单组成：线框造型图像菜单（Wireframe）、曲面造型图像菜单（Surfaces）、几何操作图像菜单（Operations）、分析图像菜单（Analysis）、约束图像菜单（Constraints）、规则图像菜单（Law）、工具图像菜单（Tools）和复制图像菜单（Replication）。
3.1.1 线框造型图像菜单（Wireframe）线框造型是构造曲面的基础，其功能的好坏直接影响曲面造型的能力。
CATIA V5为用户提供了丰富的线框造型功能。
Point 创建点Point & Planes Repetition创建多点/平面Extremum创建极值元素Polar Extremum创建极坐标极值元素Line 创建直线Polyline创建折线Plane创建平面Planes between在两平面之间创建多个平面Circle创建圆Conic创建圆锥线Spiral创建平面螺旋线Spline创建样条线Helix创建螺旋线Spine创建脊骨曲线Corner创建拐角Connect curve创建桥接线Parallel curve创建平行线Projection创建投影线Combine创建组合投影线Reflect lines创建反射线Intersection创建交线3.1.2 曲面造型图像菜单（Surfaces）曲面造型功能的强弱是软件造型功能强弱的重要标志，它被广泛应用于汽车外形、模具型面等产品的设计上。

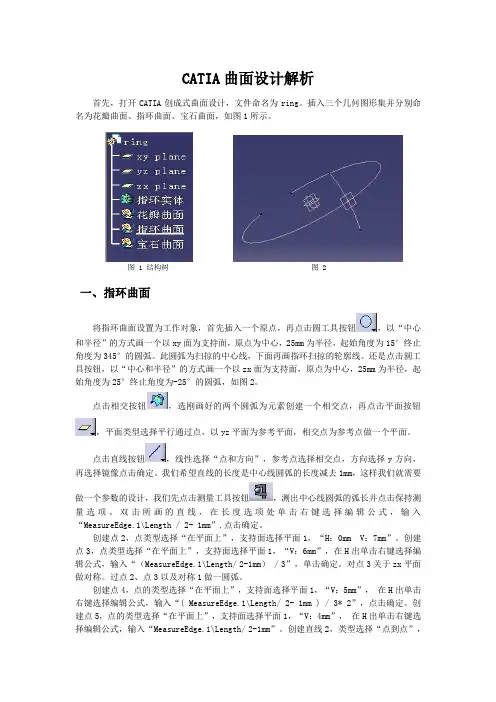

CATIA曲面设计解析首先，打开CATIA创成式曲面设计，文件命名为ring。
插入三个几何图形集并分别命名为花瓣曲面、指环曲面、宝石曲面，如图1所示。
图 1 结构树图 2一、指环曲面将指环曲面设置为工作对象，首先插入一个原点，再点击圆工具按钮，以“中心和半径”的方式画一个以xy面为支持面，原点为中心，25mm为半径，起始角度为15°终止角度为345°的圆弧。
此圆弧为扫掠的中心线，下面再画指环扫掠的轮廓线。
还是点击圆工具按钮，以“中心和半径”的方式画一个以zx面为支持面，原点为中心，25mm为半径，起始角度为25°终止角度为-25°的圆弧，如图2。
点击相交按钮，选刚画好的两个圆弧为元素创建一个相交点，再点击平面按钮，平面类型选择平行通过点，以yz平面为参考平面，相交点为参考点做一个平面。
点击直线按钮，线性选择“点和方向”，参考点选择相交点，方向选择y方向，再选择镜像点击确定。
我们希望直线的长度是中心线圆弧的长度减去1mm，这样我们就需要做一个参数的设计，我们先点击测量工具按钮，测出中心线圆弧的弧长并点击保持测量选项。
双击所画的直线，在长度选项处单击右键选择编辑公式，输入“MeasureEdge.1\Length / 2- 1mm”,点击确定。
创建点2，点类型选择“在平面上”，支持面选择平面1，“H：0mm V：7mm”。
创建点3，点类型选择“在平面上”，支持面选择平面1，“V：6mm”，在H出单击右键选择编辑公式，输入“（MeasureEdge.1\Length/ 2-1mm） / 3”，单击确定。
对点3关于zx平面做对称。
过点2、点3以及对称1做一圆弧。
创建点4，点的类型选择“在平面上”，支持面选择平面1，“V：5mm”，在H出单击右键选择编辑公式，输入“( MeasureEdge.1\Length/ 2- 1mm ) / 3* 2”，点击确定。
创建点5，点的类型选择“在平面上”，支持面选择平面1，“V：4mm”，在H出单击右键选择编辑公式，输入“MeasureEdge.1\Length/ 2-1mm”。
catia是一款功能强大的三维设计软件，广泛应用于汽车、航空、航天等领域。
在catia中，曲面设计是非常重要的一部分，它可以帮助我们创建出更加复杂和美观的三维模型。
下面我将为你介绍一个catia曲面案例：
1. 打开catia软件，新建一个零件文件。
2. 在零件设计工作台中，选择“开始”菜单中的“草图”命令，选择一个平面作为草图平面。
3. 使用草图工具绘制一个简单的矩形轮廓，然后退出草图编辑模式。
4. 在零件设计工作台中，选择“开始”菜单中的“旋转”命令，将刚刚绘制的矩形轮廓绕着一个轴进行旋转，生成一个旋转曲面。
5. 在零件设计工作台中，选择“开始”菜单中的“填充”命令，将旋转曲面进行填充操作，生成一个封闭的曲面。
6. 在零件设计工作台中，选择“开始”菜单中的“修剪”命令，对曲面进行修剪操作，去除不需要的部分。
7. 在零件设计工作台中，选择“开始”菜单中的“平滑”命令，对曲面进行平滑处理，使其更加光滑。
8. 在零件设计工作台中，选择“开始”菜单中的“加厚”命令，将曲面进行加厚操作，生成一个实体模型。
9. 最后，你可以对生成的实体模型进行进一步的修改和优化，以满足你的设计需求。
CATIA软件创建曲面模型实例CATIA是一款功能强大的三维建模软件，它在工业设计、汽车制造、航空航天等领域得到广泛应用。
在CATIA中，使用曲面建模可以创建出更加复杂和流畅的物体形状。
本文将介绍CATIA软件创建曲面模型的实例，以帮助读者更好地了解和应用CATIA软件。
一、创建新项目和零件首先，在CATIA软件中打开一个新的三维产品文件。
创建一个新的零件文件作为我们的建模工作区。
选择File -> New -> Part，然后按照提示完成新零件的创建。
二、创建基础曲线在CATIA软件中，曲面的创建离不开基础曲线的定义和绘制。
可以通过使用线、圆、椭圆等基本的二维绘图工具，绘制出我们所需的基础曲线。
在创建曲面之前，确保所绘制的曲线充分满足设计要求，并保持平滑的过渡。
三、创建曲面在CATIA软件中，曲面的创建可以通过多种方式实现，如旋转、拉伸、偏移、修剪等。
根据具体的设计需求选择合适的方法进行曲面的创建。
以下是一些常用的曲面创建实例。
1. 旋转法创建曲面通过选择合适的轴线和旋转角度，可以将基础曲线沿着旋转轴旋转一定角度，从而创建出旋转曲面。
在CATIA软件中，选择旋转工具，然后选择轴线和基础曲线，设置旋转角度并确认即可完成曲面的创建。
2. 拉伸法创建曲面通过选择合适的拉伸方向和距离，可以将基础曲线沿着拉伸方向进行拉伸，从而创建出拉伸曲面。
在CATIA软件中，选择拉伸工具，然后选择拉伸方向和基础曲线，设置拉伸距离并确认即可完成曲面的创建。
3. 偏移法创建曲面通过选择合适的偏移距离，可以将基础曲线向内或向外进行偏移，从而创建出偏移曲面。
在CATIA软件中，选择偏移工具，然后选择基础曲线，设置偏移距离并确认即可完成曲面的创建。
4. 修剪法创建曲面通过选择合适的修剪曲线，可以将基础曲线进行修剪，从而创建出修剪曲面。
在CATIA软件中，选择修剪工具，然后选择修剪曲线和基础曲线，确认修剪操作即可完成曲面的创建。
