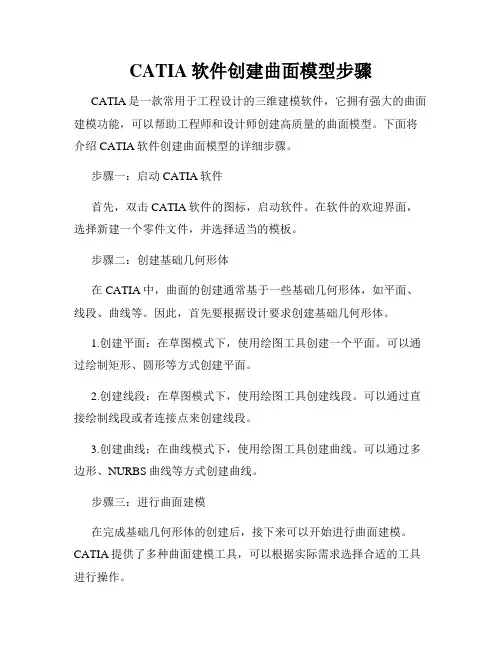

CATIA软件创建曲面模型步骤CATIA是一款常用于工程设计的三维建模软件，它拥有强大的曲面建模功能，可以帮助工程师和设计师创建高质量的曲面模型。

下面将介绍CATIA软件创建曲面模型的详细步骤。

步骤一：启动CATIA软件首先，双击CATIA软件的图标，启动软件。

在软件的欢迎界面，选择新建一个零件文件，并选择适当的模板。

步骤二：创建基础几何形体在CATIA中，曲面的创建通常基于一些基础几何形体，如平面、线段、曲线等。

因此，首先要根据设计要求创建基础几何形体。

1.创建平面：在草图模式下，使用绘图工具创建一个平面。

可以通过绘制矩形、圆形等方式创建平面。

2.创建线段：在草图模式下，使用绘图工具创建线段。

可以通过直接绘制线段或者连接点来创建线段。

3.创建曲线：在曲线模式下，使用绘图工具创建曲线。

可以通过多边形、NURBS曲线等方式创建曲线。

步骤三：进行曲面建模在完成基础几何形体的创建后，接下来可以开始进行曲面建模。

CATIA提供了多种曲面建模工具，可以根据实际需求选择合适的工具进行操作。

1.曲面拉伸：使用曲面拉伸工具，将平面、线段或曲线拉伸成曲面。

可以根据需要设置拉伸的方向和距离。

2.曲面旋转：使用曲面旋转工具，将平面、线段或曲线绕轴线旋转成曲面。

可以根据需要设置旋转的角度和轴线。

3.曲面融合：使用曲面融合工具，将不同的曲面进行融合，形成平滑的过渡面。

可以根据需要调整融合的曲面和过渡的程度。

4.曲面修剪：使用曲面修剪工具，将曲面按照特定的形状进行修剪。

可以通过选择修剪的曲线或区域来进行修剪。

5.曲面偏移：使用曲面偏移工具，将曲面按照一定的偏移距离复制出新的曲面。

可以根据需要设置偏移的距离和方向。

步骤四：编辑和调整曲面在完成曲面建模后，可能需要对曲面进行一些编辑和调整，以达到设计要求。

1.编辑曲面：使用曲面编辑工具，对曲面进行调整。

可以进行平移、旋转、缩放等操作，以修改曲面的形状。

2.修复曲面：使用曲面修复工具，对曲面进行修复。

CATIA软件曲面建模教程CATIA是一款功能强大的计算机辅助设计软件，被广泛应用于航空航天、汽车制造、机械制造等领域。

在CATIA中，曲面建模是一项重要的技术，它可以帮助设计师创建复杂的曲面形状，实现更加精确的产品设计。

本教程将介绍CATIA软件中的曲面建模方法和技巧。

第一步：创建曲面基体在CATIA软件中，首先需要创建一个曲面的基体，可以是一个点、线、面或者立体实体。

基体决定了曲面的整体形状和特征。

在创建基体时，需要考虑产品的设计要求和实际需求，选择合适的基体形状和尺寸。

第二步：曲面绘制和修改在CATIA中，有多种方法可以进行曲面绘制和修改。

例如，可以使用控制点曲线绘制曲线形状，然后根据需要进行调整和修改。

同时，还可以利用插值曲线、曲面旋转、拟合曲线等功能来实现更加复杂的曲面形状。

第三步：曲面修饰和加工在曲面建模完成后，通常需要进行一些修饰和加工操作，以满足设计要求。

CATIA提供了多种曲面修饰和加工的工具，如平滑、倒角、变形等。

通过这些操作，可以使曲面更加平滑、美观，并且符合产品设计要求。

第四步：曲面分析和检查曲面建模完成后，需要进行曲面分析和检查，以确保曲面的质量和准确性。

CATIA提供了多种曲面分析和检查工具，如曲面曲率分析、曲面边界检查等。

通过这些工具，可以及时发现和修正曲面建模中的问题，保证产品设计的准确性和可行性。

第五步：导出和应用完成曲面建模后，可以将曲面导出为合适的文件格式，如IGES、STEP等，以便在其他设计软件或者制造设备中应用和使用。

同时，也可以将曲面直接应用于产品设计中，进一步完善产品的形状和功能。

总结：本教程介绍了CATIA软件中曲面建模的基本方法和技巧。

通过学习和实践，设计师可以快速掌握CATIA软件的曲面建模功能，并且灵活运用于实际的产品设计中。

曲面建模的技术和应用是设计师必备的技能之一，掌握CATIA软件的曲面建模方法，将为设计师的工作提供更多的可能性和创造力。

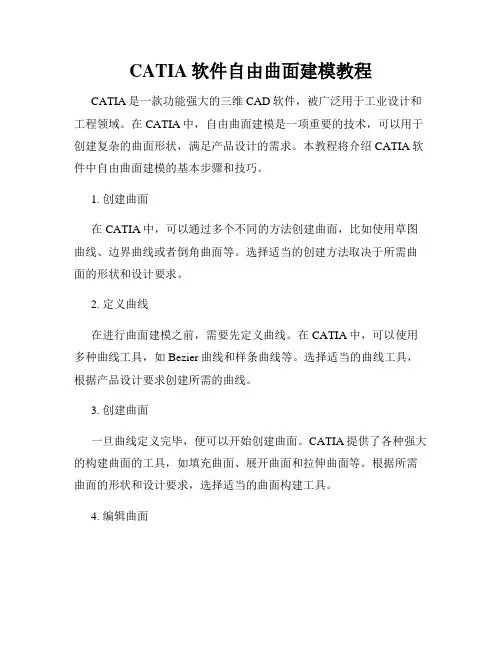

CATIA软件自由曲面建模教程CATIA是一款功能强大的三维CAD软件，被广泛用于工业设计和工程领域。

在CATIA中，自由曲面建模是一项重要的技术，可以用于创建复杂的曲面形状，满足产品设计的需求。

本教程将介绍CATIA软件中自由曲面建模的基本步骤和技巧。

1. 创建曲面在CATIA中，可以通过多个不同的方法创建曲面，比如使用草图曲线、边界曲线或者倒角曲面等。

选择适当的创建方法取决于所需曲面的形状和设计要求。

2. 定义曲线在进行曲面建模之前，需要先定义曲线。

在CATIA中，可以使用多种曲线工具，如Bezier曲线和样条曲线等。

选择适当的曲线工具，根据产品设计要求创建所需的曲线。

3. 创建曲面一旦曲线定义完毕，便可以开始创建曲面。

CATIA提供了各种强大的构建曲面的工具，如填充曲面、展开曲面和拉伸曲面等。

根据所需曲面的形状和设计要求，选择适当的曲面构建工具。

4. 编辑曲面创建曲面后，可能需要对其进行编辑和调整。

在CATIA中，可以使用编辑曲面功能进行曲面的平滑、修整和修复等操作，以满足产品设计的要求。

5. 分析曲面在完成曲面建模之后，可以进行曲面的分析和评估。

CATIA提供了丰富的曲面分析工具，如曲率分析、曲面检查和拓扑优化等，以确保曲面的质量和准确性。

6. 添加细节完成曲面的建模和分析后，可以为产品添加细节和特征。

CATIA提供了各种细节建模工具，如孔洞、倒角和放样等，以增强产品的功能和美观性。

7. 导出模型完成曲面建模和细节添加后，可以将模型导出为不同的文件格式，以便在其他软件中进行进一步的处理和使用。

CATIA支持多种主流的文件格式，如STEP、IGES和STL等。

总结：CATIA软件提供了强大的自由曲面建模功能，可以满足复杂产品设计的需求。

本教程介绍了CATIA中自由曲面建模的基本步骤和技巧，包括曲线定义、曲面创建、曲面编辑、曲面分析、细节添加和模型导出等内容。

通过学习和掌握这些技巧，可以有效地运用CATIA软件进行自由曲面建模，并设计出高质量的产品。

CATIA曲面建模教程CATIA（计算机辅助三维交互应用）是一种广泛使用的计算机辅助设计（CAD）软件，被广泛应用于工程设计、汽车设计、航空航天等领域。

曲面建模是CATIA的重要功能之一，通过曲面建模，可以创建复杂的三维曲面模型。

本教程将带您逐步学习如何在CATIA中进行曲面建模。

1. 准备工作在开始之前，您需要确保已经安装并正确运行了CATIA软件。

如果您还没有安装CATIA，您可以从官方网站下载并按照指引进行安装。

2. 创建曲面在CATIA中，可以使用多种命令和工具来创建曲面。

最常用的是通过绘制曲线和曲面来建模。

2.1 创建曲线曲线是曲面建模的基础。

在CATIA中，有多种绘制曲线的方法，例如使用点绘制、直线绘制、圆弧绘制等。

您可以根据具体的设计需求选择适合的方法。

2.2 创建曲面一旦绘制完成曲线，就可以使用曲面命令将这些曲线转换为曲面。

在CATIA中，有多种曲面命令可供选择，例如拉伸、旋转、变形等。

根据需要选择合适的命令进行曲面建模。

3. 曲面编辑在创建曲面之后，您可能需要对曲面进行进一步编辑和修改。

CATIA提供了一系列的编辑工具，帮助您对曲面进行平移、旋转、缩放等操作。

您可以根据具体的设计需求使用这些工具进行曲面编辑。

4. 曲面分析在进行曲面建模时，有时需要对曲面进行分析和评估。

CATIA提供了一些曲面分析工具，帮助您评估曲面的质量和几何特征。

例如，您可以使用曲面诊断工具来检查曲面的连续性和光滑度。

5. 曲面修复在进行曲面建模时，有时会出现曲面中的错误或缺陷。

CATIA提供了一些曲面修复工具，帮助您修复曲面中的问题。

例如，您可以使用曲面修复工具来填充曲面中的孔洞或修复曲面的边缘。

6. 曲面导入和导出CATIA支持多种文件格式的导入和导出，使您可以与其他CAD软件进行兼容。

您可以将CATIA中创建的曲面导出为常见的文件格式，例如STEP、IGES等。

同样，您也可以从其他CAD软件中导入曲面到CATIA进行编辑和建模。

鸟人系列之catia曲面变形基础教程(catia v5r17)【概述】：高级曲面中的形状变化功能呢是曲面优化设计中一个很重要的工具，本教程鸟人用简单的例子为您讲解如何使用好这个命令。

高级曲面中的形状变化功能呢是曲面优化设计中一个很重要的工具此次教程是希望能够带领大家熟悉下这个很好用的命令。

先看一个简单的例子这个大家可以自己做一个简单的模型现在我们启动变形指令因为侧面2个直线我们希望位置不变就属于固定型曲线选择时候参考和目标就可以选择同一个曲线，同理选择对面的曲线现在这个呢就是一个我们希望的将直线作为参考。

变形成拉伸曲面的边缘，并能和拉伸面做相切约束，故我们如此选择。

另一面也是如此完成如下图的样子==更多精彩，源自无维网（）完成如下图的样子。

但总感觉中间太凹。

我要想中间平的怎么办呢？？？如此加一组曲线做参考和目标就可以得到这个效果。

现在我们来看看限制元素的作用，如下图示意，我们现在呢还是利用原模型做变形但是只做一个3条边的变形，因此选择上我们先选择2条需要固定的边缘，参照和目标是同一条直线，再选择需要变形的直线参考和曲线目的并设置连续状态，接着切换到限制元素这个工具中选择绿色的交叉曲线做限制。

并设置变形面和未变形面之间的连续状态现在我们呢再做一个简单的对比练习先做下面这个形状的模型这个变形后的分析是相当漂亮大家看见没有，这个变形呢4条固定曲线就是上面的图形中看见的4条桥接曲线。

还有2条骨架曲线就是那2组绿色曲线，以及4条约束的边界就是半圆那里的4组曲线一共是10组曲线这个呢是利用优化曲面中另一个功能连接管桶做的连接做的效果而这个呢就是万能膏药FILL做的效果由此可见用变形做的效果更加完美好看曲面变形不一定需要利用曲面的边缘做参考也不一定是需要选择多条曲线将曲面闭和，我们可以选择一组点或者一组其他的曲线在曲面优化设计中我们还不能忘记另一个功能叫包裹曲线此功能和曲面变形有相似之处，但这个功能呢更趋向于扫描形式可以设置脊线也可以将原先的曲面头尾曲率保持原先的状态而这个图呢就是曲面变形做的，头尾在无任何辅助约束曲面的状态下呢曲面更加自由圆滑下图呢是包裹曲线头尾自由状态的情况，但看上去还是曲面变形的外型更加自然因此2个功能的取舍上还需要用的人在分析的前提下做抉择，切勿混淆我想大家还记得我前几天出的哪个元旦尾翼的教程如下图，其实选择曲面变形的基础面是个很关键的，我是这么做的，由于原先的曲面中间的曲率过度不急，曲面圆滑因此变形出来的面也很漂亮在看这个。

自由造型单元可以创建不规则的曲面，构图方式自由，故称自由造型。

自由造型构图方式是透过移动控制点的方式来决定曲面或曲线的外形，与其他实体为主的单元的不同处，在于自由造型可以脱离实体的限制，由用户的主观意识来决定所要的外形。

自由曲面优化模块扩展了CATIA自由曲面造型设计的外形和曲面造型功能，主要针对复杂的多曲面外形的变形设计。

设计者可以象处理一个曲面片一样对曲面进行整体更改，而同时保持每个曲面先前规定的设计品质。

系统能够使一个设计和其他的几何元素匹配。

为检验曲面的设计质量，用户可以实施一个虚拟展室，通过计算出反射光线对曲面进行检查。

2.1 进入自由曲面造型单元打开CATIA软件后，在菜单栏中的开始菜单中选择形状模块，并单击FreeStyle单元，如图2.1所示，进入自由曲面造型单元。

图 2.1自由曲面造型功能总览：自由曲面造型单元共有八项主要的工具栏，可以在插入和工具菜单中找到，全部的工具栏请参考图2.2。

插入工具栏所提供的功能主要用于曲面与曲线的创建和修改，工具菜单中所提供的功能主要为辅助用户的设计工作。

图 2.2 八项主要工具简介如下：. CurveCreation(曲线创建):可以用各种条件创建并修改曲线。

. SurfaceCreation(曲面创建):可以用各种条件创建并修改曲面。

. ShapeModification(外形修正)：可以对曲面、曲线的外形进行修正。

.Operations(修改操作)：可以对曲线、曲面等对象进行修改。

. ShapeAnalysis(外形分析)：可以对曲面、曲线进行间隙、曲率、曲面品质、距离误差等的分析。

. GenericTools(一般工具)：可以显示曲面的几何状态，改变指南针方向。

. ViewManipulation(自定义观察方式)：可以修改屏幕的显示比例，使用指南针来移动视角，变换前后视角。

. FreeStyleDashboard(自由造型辅助面板)：建立与修改曲面、曲线时的辅助工具。
