备用电源自投原理

备用电源的备用方式备自投的基本要求工作原理备用电源是指在主电源发生故障、停电或其他原因导致供电中断时能够自动切换并提供电力的电源设备。

备用电源的备用方式主要有备自投和双供两种。

备自投是指备用电源通过自动切换装置感知到主电源故障后自动切换至备用电源工作；而双供方式是指备用电源与主电源同时工作，主电源发生故障时由备用电源补充供电。

备自投的基本要求包括以下几个方面：1.自动感知：备用电源需要通过自动切换装置感知主电源的状态，当主电源发生故障或停电时，备用电源能够及时感知并进行切换。

2.快速切换：备用电源需要具备快速的切换速度，以确保电源切换时的过渡时间尽可能短暂，减少对系统设备的影响。

3.自动恢复：备用电源在主电源恢复供电后需要自动切换回主电源，以保持系统正常运行，避免过长时间处于备用电源供电状态。

4.可靠性：备用电源需要具备高可靠性，能够长时间稳定运行，在供电切换时不会发生故障，确保系统正常运行。

5.适应性：备用电源需要适应不同的电源负载需求，在供电能力、电压、频率等方面能够满足系统的需求。

备自投的工作原理主要包括以下几个步骤：1.主电源监测：备用电源通过自动切换装置监测主电源的状态，包括电压、频率等参数。

正常情况下，主电源为系统提供电力。

2.主电源故障检测：当主电源发生故障或停电时，自动切换装置能够感知到主电源的异常状态，如电压下降、频率波动等。

3.备用电源投入：在感知到主电源故障后，备用电源通过自动切换装置自动切换至备用电源供电模式。

备用电源开始提供电力，以保持系统的正常运行。

4.主电源恢复检测：当主电源故障排除或电力供应恢复时，自动切换装置能够感知到主电源的恢复，并切换至主电源供电模式。

5.自动恢复：当主电源恢复供电后，备用电源自动切换回主电源，并停止供电。

系统恢复到主电源供电的正常工作状态。

备自投是一种常用的备用电源备用方式，能够确保系统在主电源故障或停电时继续提供电力，保证系统的正常运行。

10kv备自投工作原理
备自投工作原理是指在电力系统中，当主电源出现故障或故障时，备用电源会自动投入工作，以保障系统的稳定运行。

一般来说，备自投工作原理包括以下几个方面：
1. 检测主电源状态，备用电源系统会通过传感器或监测装置实
时监测主电源的状态，包括电压、频率等参数。

2. 比对设定值，备用电源系统会将监测到的主电源参数与预设
的设定值进行比对，以确定主电源是否处于正常工作状态。

3. 切换逻辑，一旦备用电源系统检测到主电源出现故障或不稳定，切换逻辑将被触发，自动启动备用电源并将其连接到系统中，
以维持系统的供电稳定性。

4. 人机交互，在一些情况下，备用电源系统还会设计有人机交
互界面，以便操作人员可以手动干预备用电源的投入工作，确保系
统的安全可靠。

总的来说，备自投工作原理是通过监测、比对和切换逻辑实现
的，其目的是在主电源故障时能够及时、自动地切换到备用电源，保障系统的供电可靠性。

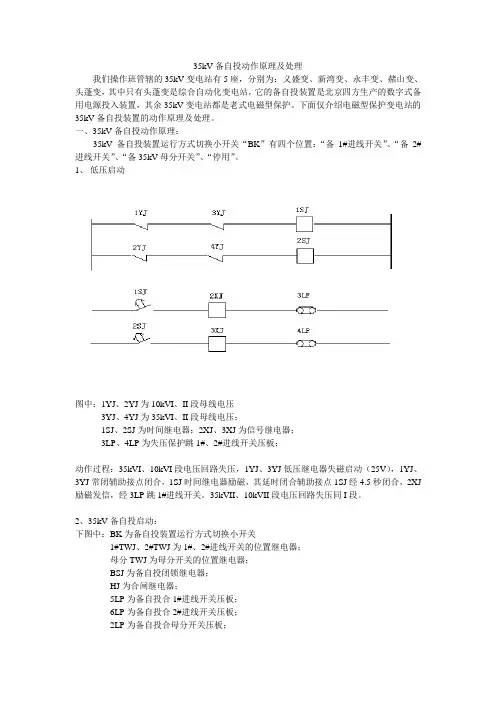

35kV备自投动作原理及处理我们操作班管辖的35kV变电站有5座，分别为：义盛变、新湾变、永丰变、赭山变、头蓬变，其中只有头蓬变是综合自动化变电站，它的备自投装置是北京四方生产的数字式备用电源投入装置，其余35kV变电站都是老式电磁型保护。

下面仅介绍电磁型保护变电站的35kV备自投装置的动作原理及处理。

一、35kV备自投动作原理：35kV备自投装置运行方式切换小开关“BK”有四个位置：“备1#进线开关”、“备2#进线开关”、“备35kV母分开关”、“停用”。

1、低压启动图中：1YJ、2YJ为10kVI、II段母线电压3YJ、4YJ为35kVI、II段母线电压；1SJ、2SJ为时间继电器；2XJ、3XJ为信号继电器；3LP、4LP为失压保护跳1#、2#进线开关压板；动作过程：35kVI、10kVI段电压回路失压，1YJ、3YJ低压继电器失磁启动（25V），1YJ、3YJ常闭辅助接点闭合，1SJ时间继电器励磁，其延时闭合辅助接点1SJ经4.5秒闭合，2XJ 励磁发信，经3LP跳1#进线开关。

35kVII、10kVII段电压回路失压同I段。

2、35kV备自投启动：下图中：BK为备自投装置运行方式切换小开关1#TWJ、2#TWJ为1#、2#进线开关的位置继电器；母分TWJ为母分开关的位置继电器；BSJ为备自投闭锁继电器；HJ为合闸继电器；5LP为备自投合1#进线开关压板；6LP为备自投合2#进线开关压板；2LP为备自投合母分开关压板；动作过程：⑴BK切换小开关在“备母分”位置，35kV母分热备用，母分TWJ励磁，母分TWJ辅助接点闭合，之前低压保护启动，跳开1#进线开关，1YJ、3YJ辅助接点闭合，BSJ 闭合，SJ励磁；⑵SJ延时闭合辅助接延时闭合，XJ发信，HJ合闸继电器励磁；⑶BK在“备母分”位置，HJ延时闭合辅助接点延时闭合，HJ励磁，经2LP合上35kV母分开关。

35kV备自投在“备1#进线”、“备2#进线”动作原理同上。

变电站备自投装置动作原理及应用场景发布时间：2021-12-30T06:33:23.371Z 来源：《中国科技人才》2021年第25期作者：袁怡[导读] 随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。

国网绵阳供电公司变电运维中心四川绵阳 621000摘要：本文详细描述了变电站备自投装置动作原理、作用，分析了内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投的动作逻辑、启动条件、闭锁原则，并结合具体实例，阐述了不同接线方式的备自投应用场景。

0引言随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。

为了解决这些问题，引入了备自投装置，它是电力系统中十分重要的自动元器件，当系统主供电源消失时，由备用电源自投装置依靠自身判断做出正确动作，确保用电负荷及用户不失电，保障电网可靠运行。

1 备自投动作原理依据电力系统安全运行要求，备自投典型接线方式分为三种，分别是内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投，备自投装置有以下四点要求：（1）应保证工作电源断开后，才投入备用电源。

（2）工作电源上的电压，不论因何原因消失时，自动投入装置均应动作。

（3）应保证只动作一次。

（4）动作具有一定的延时。

备自投动作逻辑的控制条件分为两类：一类为启动条件，另一类为闭锁条件。

当启动条件都满足，闭锁条件都不满足时，备自投动作出口，因此备自投装置动作原理、启动条件、闭锁条件与其能否正确动作密切相关[2]。

1.1内桥接线分段备自投内桥接线分段备自投接线方式如图1所示，正常运行时，分段断路器3QF在分位，进线断路器1QF、2QF在合位，Ⅰ母、Ⅱ母均有压，备自投装置投入开关处于投入位置。

动作过程：1QF、2QF处于合闸位置，3QF在分位，当线路1或线路2失电时，在线路有压的情况下备自投经过一定延时跳开线路1或线路2，合上3QF。

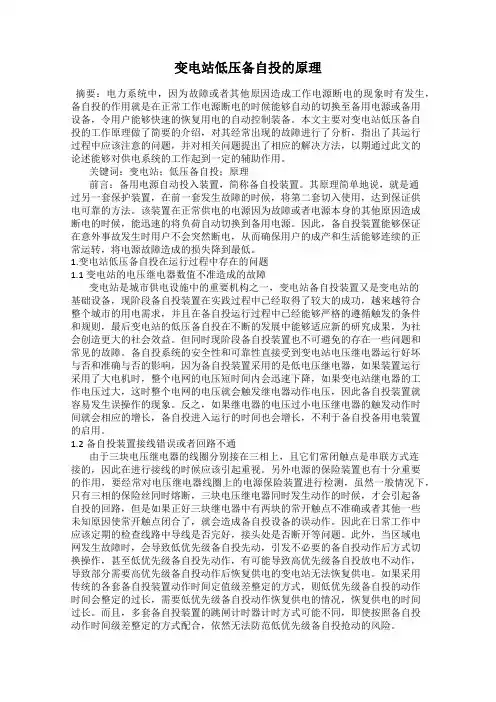

变电站低压备自投的原理摘要：电力系统中，因为故障或者其他原因造成工作电源断电的现象时有发生，备自投的作用就是在正常工作电源断电的时候能够自动的切换至备用电源或备用设备，令用户能够快速的恢复用电的自动控制装备。

本文主要对变电站低压备自投的工作原理做了简要的介绍，对其经常出现的故障进行了分析，指出了其运行过程中应该注意的问题，并对相关问题提出了相应的解决方法，以期通过此文的论述能够对供电系统的工作起到一定的辅助作用。

关键词：变电站；低压备自投；原理前言：备用电源自动投入装置，简称备自投装置。

其原理简单地说，就是通过另一套保护装置，在前一套发生故障的时候，将第二套切入使用，达到保证供电可靠的方法。

该装置在正常供电的电源因为故障或者电源本身的其他原因造成断电的时候，能迅速的将负荷自动切换到备用电源。

因此，备自投装置能够保证在意外事故发生时用户不会突然断电，从而确保用户的成产和生活能够连续的正常运转，将电源故障造成的损失降到最低。

1.变电站低压备自投在运行过程中存在的问题1.1变电站的电压继电器数值不准造成的故障变电站是城市供电设施中的重要机构之一，变电站备自投装置又是变电站的基础设备，现阶段备自投装置在实践过程中已经取得了较大的成功，越来越符合整个城市的用电需求，并且在备自投运行过程中已经能够严格的遵循触发的条件和规则，最后变电站的低压备自投在不断的发展中能够适应新的研究成果，为社会创造更大的社会效益。

但同时现阶段备自投装置也不可避免的存在一些问题和常见的故障。

备自投系统的安全性和可靠性直接受到变电站电压继电器运行好坏与否和准确与否的影响，因为备自投装置采用的是低电压继电器，如果装置运行采用了大电机时，整个电网的电压短时间内会迅速下降，如果变电站继电器的工作电压过大，这时整个电网的电压就会触发继电器动作电压，因此备自投装置就容易发生误操作的现象。

反之，如果继电器的电压过小电压继电器的触发动作时间就会相应的增长，备自投进入运行的时间也会增长，不利于备自投备用电装置的启用。

引言BZT装置（备用电源自动投入装置）是电力系统中非常重要的电气装置，在较低电压等级的用户供电系统中，特别是6～35KV系统，常采用BZT装置，以保证自动化生产供电不中断和避免生产装置因失电而引起停车的严重后果。

根据《电力装置的继电保护和自动装置设计规范》，BZT装置应满足以下技术要求：（1）应保证在工作电源或设备断开后BZT装置才动作；（2）工作母线和设备上的电压不论因何原因消失时BZT装置均应动作；（3）BZT装置应保证只动作一次；（4）BZT装置的动作时间以使负荷的停电时间尽可能短为原则；（5）工作母线和备用母线同时失去电压时，BZT装置不应起动；（6）当BZT装置动作时，如备用电源或设备投于故障，应使其保护加速动作；（7）手动断开工作回路时，BZT装置不应动作。

从BZT装置在电力系统的大量实际应用和动作结果中可以看到，各种工作电源发生故障时，BZT装置的正确动作对确保生产装置连续稳定运行起着重要作用。

一旦BZT装置不能正确动作，将会影响生产装置的安全运行。

工厂里几乎每年都会发生数起BZT装置故障而影响生产的事故。

因此除按以上技术要求在设计上合理配置外，解决BZT装置在实际应用中的问题具有重要意义。

1与自动重合闸装置的配合自动重合闸装置（ZCH装置）与BZT装置一样，也是电力系统保证可靠供电的重要自动装置。

在电力系统单侧电源线路中，通常在线路电源侧装设ZCH装置，ZCH装置是根据输电线路故障大多为瞬时性故障而设置的（据统计，架空线路的瞬时性故障次数约占总故障次数的80％～90％以上），一旦线路因瞬时性故障被保护断开后，由ZCH装置进行一次重合，往往就能够恢复原工作电源向负荷供电。

可见，BZT装置是在工作电源永久性故障跳闸（或瞬时性故障跳闸无重合）后投入另一路备用电源，ZCH装置是在线路瞬时性故障跳闸后，再次投入工作电源。

两者的正确配合使用，可大大提高电力系统供电的可靠性。

某厂35KV总降压变电所，采用内桥接线，如附图所示。

电力系统中备用电源自投方案随着社会不断发展，电力的重要性逐渐凸显出来，电力系统已成为城市的基础设施之一。

大型电力系统面临着很多问题，其中备用电源自投方案是电力系统管理中的一个重要环节。

备用电源自投方案是指当主电源出现故障时，备用电源能够自动投入并保证系统的正常运行。

本文将从备用电源自投的原理、方案设计和实施方案等方面进行阐述，以期为电力系统管理者提供一些有用的参考和建议。

一、备用电源自投原理备用电源自投是指在主电源故障或中断的情况下，系统检测到主电源不能正常工作后，自动启动备用电源系统，让备用电源接管主电源的供电任务。

这个过程需要一套完善的控制策略和可靠的自动切换装置来实现。

1.1备用电源自投的控制策略备用电源自投的控制策略是由电力系统设计人员制定的，其目的是保证当主电源故障时，备用电源能够自动投入，并保证系统的正常运行。

备用电源自投的控制策略包括两种方式：手动控制和自动控制。

手动控制是指当主电源故障时，操作员必须手动启动备用电源系统。

自动控制则是在主电源失效后，通过一系列的自动切换装置，让备用电源自动接管供电任务。

这种方式虽然需要一定的资金投入，但是可以有效提高电力系统的可靠性和安全性，赢得用户的信赖和支持。

1.2备用电源自投的自动切换装置备用电源自投的自动切换装置是控制备用电源自动投入的关键。

该装置由继电器、电路板和其他组件构成，通过检测主电源的故障和自动连接备用电源，确保电力系统正常运行。

在电力系统中，通常使用双路自动切换装置，即两条电路同时自动切换到备用电源。

二、备用电源自投方案设计备用电源自投方案设计是电力系统设计的重要环节，设计合理的备用电源自投方案可以提高电力系统的可靠性和安全性。

2.1备用电源自投方案设计的基本原则备用电源自投方案设计需要遵循以下原则：（1）必须保证备用电源的可靠性、稳定性和持续性，确保备用电源的正常运行。

（2）必须对电力系统进行全面的分析和评估，确定自动切换装置的数量、安装位置和接线方式等。

400v备自投工作原理
400V备自投工作原理：
备自投是指在电力系统中，当主电源发生故障或失电时，备用电源会自动投入并供应电力给负载设备，以保证系统的可靠性和稳定性。

整个备自投过程中，主电源和备用电源之间通过切换器件（例如断路器或转换开关）进行连接和切换。

具体工作原理如下：
1. 初始状态：系统运行时，主电源向负载设备供电，备用电源处于待命状态。

切换器件处于主电源侧，主电源切断器闭合，备用电源切断器断开。

2. 主电源故障：当主电源发生故障导致失电时，切换器件会自动检测到主电源状态改变，并迅速打开主电源切断器，断开主电源与负载设备之间的连接。

3. 备用电源投入：一旦主电源切断器打开，备用电源切断器会立即闭合，将备用电源与负载设备连接起来。

备用电源开始为负载设备供电，以维持系统运行。

4. 主电源恢复：当主电源故障排除，恢复正常供电时，切换器件会自动检测到主电源状态改变，并迅速关闭备用电源切断器。

此时，备用电源与负载设备断开，主电源与负载设备重新连接。

总结：400V备自投工作原理主要是借助切换器件在主电源故障时自动切换备用电源供电，保证系统可靠性。

具体包括主备源的连接和切断，以及备用电源的投入和退出。

备用电源自投装置原理一、备自投(BZT)的基本原则1)除发电厂备用电源快速切换外，应保证在工作电源或设备断开后，才投入备用电源或设备。

2)工作电源或设备上的电压，不论何种原因消失，除有闭锁信号外，自动投入装置均应动作。

3)由人工或远方遥控切除工作电源时，BZT如不需动作，应该手跳闭锁。

4）因BZT的备用对象故障，保护动作时应闭锁BZT。

5) 当工作电源失去后， BZT应保证只动作一次，因此要设BZT一次动作闭锁或增加充电条件。

6) BZT的动作延时应躲过引出线故障造成的母线电压下降，故跳闸延时应大于最长的外部故障切除时间。

同时，BZT的动作延时应考虑使负荷停电的时间尽可能短。

7) 应考虑全站的电源分布情况，为防止BZT动作造成非同期合闸等故障，应在BZT装置动作时切除相关小电源。

8）当自动投入装置动作时，如备用电源投于故障，应有保护加速跳闸。

9) 应校核备用电源自动投入时过负荷及电动机自起动的情况，如过负荷超过允许限度或不能保证自起动时，应有BZT动作时自动减负荷的措施。

10) BZT动作前可检查备用电源是否有压。

二、备自投方案的分类根据运行方式的不同，可以分为两种形式的自投：1）分段（桥）开关自投：若正常运行时，每路进线各带一段母线运行，以分段开关分开，互为备用，称为分段自投。

2）进线（主变）自投：若正常运行时，一路进线带母线上所有负荷运行，另一回进线作为备用电源，称为进线自投。

运行方式的识别：引入电源开关和母联开关的开关位置接点，判断当前系统运行方式，还可以引入相应开关的电流来校验开关位置的正确性。

运行方式的转换有主备方式，当主供电源失电，备用电源自动投入，当主供电源恢复后，仍由主供电源供电；无主备方式，双侧电源互为备用，当前电源失电时，自动切换为另一电源供电；根据自动化程度和用户要求不同，选择的供电恢复方式也不同。

在一些对自动化要求比较高的电网或供电可靠性要求较高的负荷中心，用户可选择双电源多次自动切换的方式；其他用户可以选择只允许备自投动作一次，在排除故障后，由人工干预再次投入备自投。

进线备用电源自投原理进线备用电源自投原理1、基本备投方式：变压器备自投方式分段备自投方式进线备自投方式2、备用电源自动投入的基本原理备用电源自动投入（以下简称备自投）装置一次接线方式较多，但备自投原理比较简单。

下面介绍几种变电站中典型的备自投方式原理。

对更复杂的备自投方式，都可以看成是这些典型方式的组合。

投入备自投充电过程时：装置上电后,15秒内均满足所有正常运行条件,则备自投充电完毕,备自投功能投入,可以进行启动和动作过程判断；当满足任一退出条件时，备自投立即放电，备自投功能退出。

退出备自投充电过程时：装置上电后,满足启动条件后备自投进行动作过程判断。

在正常运行条件或退出条件下,备自投可靠不动作。

2.1、分段备自投分段备自投接线示意图a）正常运行条件1）分段断路器3DL处于分位置，进线断路器1DL、2DL均处于合位置2）母线均有电压3）备自投投入开关处于投入位置1）II段备用I段：I段母线无压，1DL进线1无流，II段母线有压2）I段备用II段：II段母线无压，2DL进线2无流，I段母线有压1）对启动条件1：若1DL处于合位置，则经延时跳开1DL，确认跳开后合上3DL若1DL处于分位置，则经延时合上3DL2）对启动条件2：若2DL处于合位置，则经延时跳开2DL，确认跳开后合上3DL若2DL处于分位置，则经延时合上3DL1）3DL处于合位置2）备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.2 桥备自投桥备自接线投示意图a）正常运行条件1）桥断路器3DL处于分位置，进线断路器1DL、2DL均处于合位置 2）进线1、进线2均有电压3）备自投投入开关处于投入位置1）进线2有电压，进线1无电压且无电流2）进线1有电压，进线2无电压且无电1）对启动条件1若1DL处于合位置，则经过延时跳开1DL，确认跳开后，合上3DL 若1DL处于分位置，则经延时后合上3DL2）对启动条件2若2DL处于合位置，则经过延时跳开2DL，确认跳开后，合上3DL 若2DL处于分位置，则经延时后合上3DL1）3DL处于合位置2）备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.3 变压器备自投变压器备自投接线示意图（一台变压器为主变压器，另一台变压器为辅变压器）a）正常运行条件1）主变压器各侧断路器处于合位置，辅变压器各侧断路器处于分位置2）母线有压，辅变压器进线有压3）备自投投入开关处于投入位置主变压器无电流，母线无电压，且辅变压器进线有压当主变压器无电流，母线无电压，且辅变压器进线有压时：若主变压器二次断路器处于合位置，则经延时跳开主变压器各侧断路器，确认跳开后，依次合上辅变压器各侧断路器若主变压器二次断路器处于分位置，则经延时依次合上辅变压器一二次断路器1）备自投一次动作完毕2）3DL、4DL均处于合位置3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.4 进线备自投进线备自投接线示意图a）正常运行条件1）进线2备用进线1：1DL、3DL处于合位置，2DL处于分位置，两段母线均有电压，备自投投入开关处于投入位置2）进线1备用进线2：2DL、3DL处于合位置，1DL处于分位置，两段母线均有电压，备自投投入开关处于投入位置1）进线2备用进线1：母线无电压，进线1无流，进线2有电压2）进线1备用进线2：母线无电压，进线2无流，进线1有电压c）动作过程：1）对启动条件1，2DL处于分位时若1DL处于合位置，则经延时跳开1DL，确认跳开后合上2DL 若1DL处于分位置，则经延时后合上2DL2）对启动条件2，1DL处于分位时若2DL处于合位置，则经延时跳开2DL，确认跳开后合上1DL 若2DL处于分位置，则经延时后合上1DL1）备自投一次动作完毕2）1DL、2DL均处于合位置3）有备自投闭锁输入信号4）备自投投入开关处于退出位置老姚书馆馆提供。

35kV备自投动作原理及处理我们操作班管辖的35kV变电站有5座，分别为：义盛变、新湾变、永丰变、赭山变、头蓬变，其中只有头蓬变是综合自动化变电站，它的备自投装置是北京四方生产的数字式备用电源投入装置，其余35kV变电站都是老式电磁型保护。

下面仅介绍电磁型保护变电站的35kV备自投装置的动作原理及处理。

一、35kV备自投动作原理：35kV备自投装置运行方式切换小开关“BK”有四个位置：“备1#进线开关”、“备2#进线开关”、“备35kV母分开关”、“停用”。

1、低压启动图中：1YJ、2YJ为10kVI、II段母线电压3YJ、4YJ为35kVI、II段母线电压；1SJ、2SJ为时间继电器；2XJ、3XJ为信号继电器；3LP、4LP为失压保护跳1#、2#进线开关压板；动作过程：35kVI、10kVI段电压回路失压，1YJ、3YJ低压继电器失磁启动（25V），1YJ、3YJ常闭辅助接点闭合，1SJ时间继电器励磁，其延时闭合辅助接点1SJ经4.5秒闭合，2XJ 励磁发信，经3LP跳1#进线开关。

35kVII、10kVII段电压回路失压同I段。

2、35kV备自投启动：下图中：BK为备自投装置运行方式切换小开关1#TWJ、2#TWJ为1#、2#进线开关的位置继电器；母分TWJ为母分开关的位置继电器；BSJ为备自投闭锁继电器；HJ为合闸继电器；5LP为备自投合1#进线开关压板；6LP为备自投合2#进线开关压板；2LP为备自投合母分开关压板；动作过程：⑴BK切换小开关在“备母分”位置，35kV母分热备用，母分TWJ励磁，母分TWJ辅助接点闭合，之前低压保护启动，跳开1#进线开关，1YJ、3YJ辅助接点闭合，BSJ 闭合，SJ励磁；⑵SJ延时闭合辅助接延时闭合，XJ发信，HJ合闸继电器励磁；⑶BK在“备母分”位置，HJ延时闭合辅助接点延时闭合，HJ励磁，经2LP合上35kV母分开关。

35kV备自投在“备1#进线”、“备2#进线”动作原理同上。

备用电源自投方案备用电源在现代生活和工作中扮演着至关重要的角色，它能够在主电源供电中断时提供紧急供电保障。

为了确保备用电源能够自动投入并正常运行，一个可靠且有效的备用电源自投方案是必不可少的。

本文将介绍备用电源自投方案的设计原理、关键组成部分以及操作流程，以帮助读者更好地理解和应用备用电源自投方案。

一、设计原理备用电源自投方案的设计原理是利用电力管理系统和自动切换设备实现主电源和备用电源之间的切换。

在正常情况下，主电源为系统提供稳定的电力供应。

当主电源发生故障或中断时，自动切换设备会迅速检测到主电源失效，并将备用电源自动投入使用，以保证系统的持续供电。

二、关键组成部分1. 电力管理系统：电力管理系统是备用电源自投方案的核心控制部分，它负责监测主电源的状态、检测主电源故障和控制备用电源的自动切换。

电力管理系统需要具备高度的可靠性和稳定性，以确保备用电源自投的准确性和及时性。

2. 自动切换设备：自动切换设备是实现主电源和备用电源之间切换的关键组成部分。

它通常由电路控制部分和机械传动部分组成，通过电路控制部分检测主电源的状态，并通过机械传动部分实现电源的切换。

3. 备用电源：备用电源是备用电源自投方案中的重要组成部分，它与主电源并联连接，并通过自动切换设备实现备用电源的自动投入。

备用电源通常采用蓄电池或发电机等设备，能够提供持续供电，以保证系统的正常运行。

三、操作流程备用电源自投方案的操作流程如下：1. 主电源正常供电：在主电源正常供电的情况下，备用电源处于待命状态，电力管理系统监测主电源的状态。

2. 主电源故障检测：当电力管理系统检测到主电源故障或中断时，自动切换设备立即启动。

3. 备用电源切换：自动切换设备通过机械传动部分切换到备用电源，将备用电源连接到系统中。

4. 备用电源供电：备用电源开始供电，保证系统的持续运行，直至主电源故障恢复。

5. 主电源恢复检测：当电力管理系统检测到主电源故障已经恢复时，自动切换设备将自动切换回主电源。
