备用电源的备用方式 备自投的基本要求 工作原理

备用电源的备用方式备自投的基本要求工作原理备用电源是指在主电源发生故障、停电或其他原因导致供电中断时能够自动切换并提供电力的电源设备。

备用电源的备用方式主要有备自投和双供两种。

备自投是指备用电源通过自动切换装置感知到主电源故障后自动切换至备用电源工作；而双供方式是指备用电源与主电源同时工作，主电源发生故障时由备用电源补充供电。

备自投的基本要求包括以下几个方面：1.自动感知：备用电源需要通过自动切换装置感知主电源的状态，当主电源发生故障或停电时，备用电源能够及时感知并进行切换。

2.快速切换：备用电源需要具备快速的切换速度，以确保电源切换时的过渡时间尽可能短暂，减少对系统设备的影响。

3.自动恢复：备用电源在主电源恢复供电后需要自动切换回主电源，以保持系统正常运行，避免过长时间处于备用电源供电状态。

4.可靠性：备用电源需要具备高可靠性，能够长时间稳定运行，在供电切换时不会发生故障，确保系统正常运行。

5.适应性：备用电源需要适应不同的电源负载需求，在供电能力、电压、频率等方面能够满足系统的需求。

备自投的工作原理主要包括以下几个步骤：1.主电源监测：备用电源通过自动切换装置监测主电源的状态，包括电压、频率等参数。

正常情况下，主电源为系统提供电力。

2.主电源故障检测：当主电源发生故障或停电时，自动切换装置能够感知到主电源的异常状态，如电压下降、频率波动等。

3.备用电源投入：在感知到主电源故障后，备用电源通过自动切换装置自动切换至备用电源供电模式。

备用电源开始提供电力，以保持系统的正常运行。

4.主电源恢复检测：当主电源故障排除或电力供应恢复时，自动切换装置能够感知到主电源的恢复，并切换至主电源供电模式。

5.自动恢复：当主电源恢复供电后，备用电源自动切换回主电源，并停止供电。

系统恢复到主电源供电的正常工作状态。

备自投是一种常用的备用电源备用方式，能够确保系统在主电源故障或停电时继续提供电力，保证系统的正常运行。

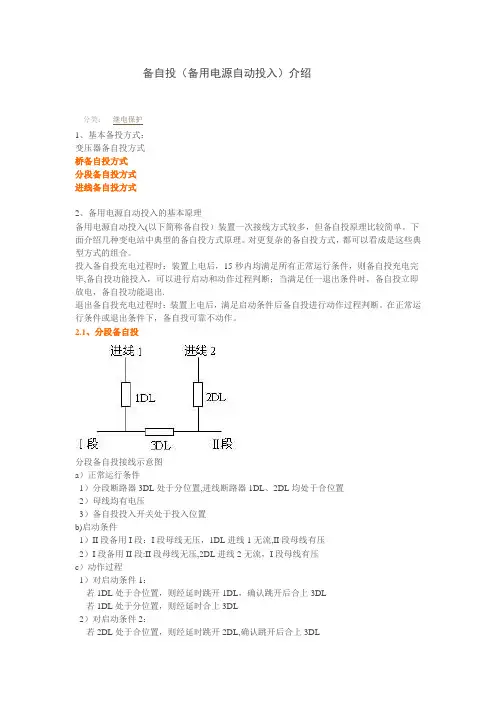

备自投（备用电源自动投入）介绍分类：继电保护1、基本备投方式：变压器备自投方式桥备自投方式分段备自投方式进线备自投方式2、备用电源自动投入的基本原理备用电源自动投入(以下简称备自投）装置一次接线方式较多，但备自投原理比较简单。

下面介绍几种变电站中典型的备自投方式原理。

对更复杂的备自投方式，都可以看成是这些典型方式的组合。

投入备自投充电过程时：装置上电后，15秒内均满足所有正常运行条件，则备自投充电完毕,备自投功能投入，可以进行启动和动作过程判断；当满足任一退出条件时，备自投立即放电，备自投功能退出.退出备自投充电过程时：装置上电后，满足启动条件后备自投进行动作过程判断。

在正常运行条件或退出条件下，备自投可靠不动作。

2.1、分段备自投分段备自投接线示意图a）正常运行条件1）分段断路器3DL处于分位置,进线断路器1DL、2DL均处于合位置2）母线均有电压3）备自投投入开关处于投入位置b)启动条件1）II段备用I段：I段母线无压，1DL进线1无流,II段母线有压2）I段备用II段:II段母线无压,2DL进线2无流，I段母线有压c）动作过程1）对启动条件1：若1DL处于合位置，则经延时跳开1DL，确认跳开后合上3DL若1DL处于分位置，则经延时合上3DL2）对启动条件2：若2DL处于合位置，则经延时跳开2DL,确认跳开后合上3DL若2DL处于分位置，则经延时合上3DLd)退出条件1）3DL处于合位置2)备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2。

2 桥备自投桥备自接线投示意图a）正常运行条件1)桥断路器3DL处于分位置,进线断路器1DL、2DL均处于合位置2）进线1、进线2均有电压3)备自投投入开关处于投入位置b）启动条件1)进线2有电压，进线1无电压且无电流2）进线1有电压,进线2无电压且无电c）动作过程1)对启动条件1若1DL处于合位置,则经过延时跳开1DL,确认跳开后,合上3DL若1DL处于分位置,则经延时后合上3DL2）对启动条件2若2DL处于合位置，则经过延时跳开2DL，确认跳开后，合上3DL若2DL处于分位置，则经延时后合上3DLd）退出条件1）3DL处于合位置2）备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.3 变压器备自投变压器备自投接线示意图（一台变压器为主变压器，另一台变压器为辅变压器）a）正常运行条件1)主变压器各侧断路器处于合位置，辅变压器各侧断路器处于分位置2）母线有压,辅变压器进线有压3）备自投投入开关处于投入位置b）启动条件主变压器无电流，母线无电压,且辅变压器进线有压c）动作过程当主变压器无电流，母线无电压，且辅变压器进线有压时：若主变压器二次断路器处于合位置，则经延时跳开主变压器各侧断路器,确认跳开后，依次合上辅变压器各侧断路器若主变压器二次断路器处于分位置，则经延时依次合上辅变压器一二次断路器d）退出条件1)备自投一次动作完毕2）3DL、4DL均处于合位置3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2。

400v备自投工作原理
400V备自投工作原理：
备自投是指在电力系统中，当主电源发生故障或失电时，备用电源会自动投入并供应电力给负载设备，以保证系统的可靠性和稳定性。

整个备自投过程中，主电源和备用电源之间通过切换器件（例如断路器或转换开关）进行连接和切换。

具体工作原理如下：
1. 初始状态：系统运行时，主电源向负载设备供电，备用电源处于待命状态。

切换器件处于主电源侧，主电源切断器闭合，备用电源切断器断开。

2. 主电源故障：当主电源发生故障导致失电时，切换器件会自动检测到主电源状态改变，并迅速打开主电源切断器，断开主电源与负载设备之间的连接。

3. 备用电源投入：一旦主电源切断器打开，备用电源切断器会立即闭合，将备用电源与负载设备连接起来。

备用电源开始为负载设备供电，以维持系统运行。

4. 主电源恢复：当主电源故障排除，恢复正常供电时，切换器件会自动检测到主电源状态改变，并迅速关闭备用电源切断器。

此时，备用电源与负载设备断开，主电源与负载设备重新连接。

总结：400V备自投工作原理主要是借助切换器件在主电源故障时自动切换备用电源供电，保证系统可靠性。

具体包括主备源的连接和切断，以及备用电源的投入和退出。

备自投装置原理备自投装置是一种常用于火灾灭火系统中的自动控制装置，它能够监测并控制火灾相关设备的运行。

本文将介绍备自投装置的原理和工作机制。

一、备自投装置的概念备自投装置是指备用电源和自动投入装置的简称。

它由备用电源和自动投入装置两个部分组成，主要用于火灾灭火系统的自动启停和相应设备的操作。

二、备自投装置的工作原理备自投装置通过监测火灾探测系统中的信号，实现对火灾相关设备的控制和操作。

下面是一般的备自投装置工作原理的简述：1. 常规状态下，备自投装置接收来自火灾探测系统的信号，并将信号发送给控制器。

2. 当控制器接收到火灾探测系统的信号后，会根据设定的逻辑条件来判断是否触发灭火设备的操作。

3. 如果满足触发条件，控制器会发送指令给备用电源和自动投入装置。

4. 备用电源会立即切换为应急状态，为火灾灭火系统提供电力供应。

5. 自动投入装置会激活灭火设备，比如启动喷淋系统、自动关闭隔离门等。

6. 当火灾得到控制或者消除后，系统会自动恢复到常规状态，备用电源和自动投入装置也会恢复到正常工作状态。

三、备自投装置的重要性备自投装置在火灾灭火系统中扮演着重要的角色，它能够实现火灾探测和灭火设备的自动控制，提高灭火系统的响应速度和灵活性。

以下是备自投装置的主要优点：1. 实时性：备自投装置能够实时监测火灾探测系统的信号，并根据信号快速做出响应，避免火灾的进一步蔓延。

2. 自动化：备自投装置能够根据设定的逻辑条件自动启停灭火设备，无需人工干预，提高灭火系统的自动化水平。

3. 可靠性：备自投装置采用备用电源和自动投入装置的双重保障机制，确保在火灾发生时系统能够正常运行。

4. 灵活性：备自投装置可以根据不同的火灾情况自动调整灭火设备的操作，实现灭火控制的精准性。

5. 省时省力：备自投装置减少了人工介入的需求，减轻了人力负担，提高了灭火效率。

四、备自投装置的应用领域备自投装置广泛应用于各类建筑、工厂、仓库等场所的火灾灭火系统中。

备用电源自投装置原理一、备自投(BZT)的基本原则1)除发电厂备用电源快速切换外，应保证在工作电源或设备断开后，才投入备用电源或设备。

2)工作电源或设备上的电压，不论何种原因消失，除有闭锁信号外，自动投入装置均应动作。

3)由人工或远方遥控切除工作电源时，BZT如不需动作，应该手跳闭锁。

4）因BZT的备用对象故障，保护动作时应闭锁BZT。

5) 当工作电源失去后， BZT应保证只动作一次，因此要设BZT一次动作闭锁或增加充电条件。

6) BZT的动作延时应躲过引出线故障造成的母线电压下降，故跳闸延时应大于最长的外部故障切除时间。

同时，BZT的动作延时应考虑使负荷停电的时间尽可能短。

7) 应考虑全站的电源分布情况，为防止BZT动作造成非同期合闸等故障，应在BZT装置动作时切除相关小电源。

8）当自动投入装置动作时，如备用电源投于故障，应有保护加速跳闸。

9) 应校核备用电源自动投入时过负荷及电动机自起动的情况，如过负荷超过允许限度或不能保证自起动时，应有BZT动作时自动减负荷的措施。

10) BZT动作前可检查备用电源是否有压。

二、备自投方案的分类根据运行方式的不同，可以分为两种形式的自投：1）分段（桥）开关自投：若正常运行时，每路进线各带一段母线运行，以分段开关分开，互为备用，称为分段自投。

2）进线（主变）自投：若正常运行时，一路进线带母线上所有负荷运行，另一回进线作为备用电源，称为进线自投。

运行方式的识别：引入电源开关和母联开关的开关位置接点，判断当前系统运行方式，还可以引入相应开关的电流来校验开关位置的正确性。

运行方式的转换有主备方式，当主供电源失电，备用电源自动投入，当主供电源恢复后，仍由主供电源供电；无主备方式，双侧电源互为备用，当前电源失电时，自动切换为另一电源供电；根据自动化程度和用户要求不同，选择的供电恢复方式也不同。

在一些对自动化要求比较高的电网或供电可靠性要求较高的负荷中心，用户可选择双电源多次自动切换的方式；其他用户可以选择只允许备自投动作一次，在排除故障后，由人工干预再次投入备自投。

一、备用电源自动投入装置及基本要求1.备用电源自动投入装置电力系统对发电厂厂用电、变电所所用电的供电可靠性要求很高，备用电源与备用设备自动投入装置就是当工作电源因故障被断开后，能自动而迅速地将备用电源与备用设备投入工作的自动装置，简称ATS装置。

2.备用方式ATS装置有两种备用方式：明备用和暗备用。

因装设了专用的备用变压器，故称为明备用的接线方式。

暗备用没有明显断开的备用电源，而是在正常情况下工作的分段母线间，靠分段断路器相互取得备用。

显然，每个工作电源的容量都应该按照两个分段母线上通过的总负荷来考虑，否则在ATS装置动作后，会造成过负荷运行。

3.备用电源自动投入装置优点（1）提高供电可靠性，节省建设投资。

（2）简化继电保护。

（3）限制短路电流。

由于ATS装置简单，投资少，可靠性高，同时具有上述优点，因而获得了广泛应用。

被看作是一种很好的安全、经济措施。

4.对ATS装置的基本要求（1）ATS装置应保证在工作电源或设备断开后，才投入备用电源。

（2）工作母线或设备上的电压，不论任何原因消失时，ATS装置均应动作。

（3）ATS装置应保证只动作一次。

实现这一要求的措施是：控制备用电源断路器的合闸脉冲，使之只能合闸一次而不能合闸两次。

（4）ATS装置的动作时间应使负荷的停电时问尽可能地短。

运行经验证明，ATS装置的动作时间以1～1.5s为宜，低电压场合可减小到0.5s。

（5）当电压互感器二次侧熔断器熔断时，ATS装置不应动作。

（6）备用电源无电压时，ATS装置不应动作。

（7）应校验ATS装置动作时过负荷的情况，以及电动机自起动的情况，如备用电源过负荷超过允许限度而不能保证电动机自起动时．应在ATS装置动作时自动减负荷。

如果备用电源投于故障，应使其保护加速动作。

二、备用电源自动投入装置典型接线图1．备用电源自动投人装置的组成（1）低电压起动部分。

其作用是当工作母线因各种原因失去电压时，断开工作电源。

这部分包括KV1，KV2，KT，KM1，KV3，KM3。
