有关电力系统中备自投装置的原理简述在社会生产生活中电力需求逐渐增多的发展趋势下，变电站的运行压力逐渐加大，供电企业需要保障安全稳定供电。

在变电站中安装备自投装置，能够有效的保障电力系统的正常运行。

基于此，本文就备自投装置的基本原理做出简要阐述。

标签：电力系统;备自投装置;基本原理一、前言随着电网规模不断扩大，电网结构日趋复杂，对供电可靠性要求越来越搞，在厂站使用备用电源自投装置（以下简称备自投），它是提高供电可靠性、降低供电损耗和保证电网安全稳定运行的有效措施和重要技术手段，已在电网中得到广泛应用。

备自投的作用是系统内失去工作电源时，实现无间断地电压保持功能。

逻辑紧密，环环相接，任何一个环节出现问题，都会引起备投功能失败。

因此对备自投装置如何正确动作进行分析，熟悉备自投装置地动作机理，对分析事故具有很大作用。

下文主要对备自投的简单分類、基本要求及常见备自投实现地动作逻辑进行概述。

二、备自投的简单分类110kV备自投方式可以分为进线备自投与母联分段备自投。

备自投方式如下图所示。

备自投常用开关状态、检修压板、线路电流等判断依据，以SCJ-500型号地备自投装置为例，阐述备自投的原理。

元件状态可以分为主供、可备投、检修、不可备投四种状态，该四种状态指备自投原件状态，而非对应开关的状态。

不可备投状态不满足主供、可备投或检修状态的线路。

不满足主供、可备投或检修状态的线路。

备自投可以分为充电状态、启动状态和放电状态，如下表2所示，正确地使用好这些功能就能实现备自投装置正确可靠的动作。

以进线备自投图1为例分析备投前状态，至少一条线路（线路1）在主供状态，至少一条线路（线路2）在可备投状态，当线路1失电后，判断满足启动条件，备自投装置动作合上线路2开关为线路1供电，实现无间断供电。

根据备自投装置的动作原理，要使备自投装置正确动作，必须是在装置已充电，且满足动作条件而又无闭锁条件的情况下。

一般而言，备自投装置基本要求如下：（1）应保证在工作电源或设备断开后才投入备用电源或设备。

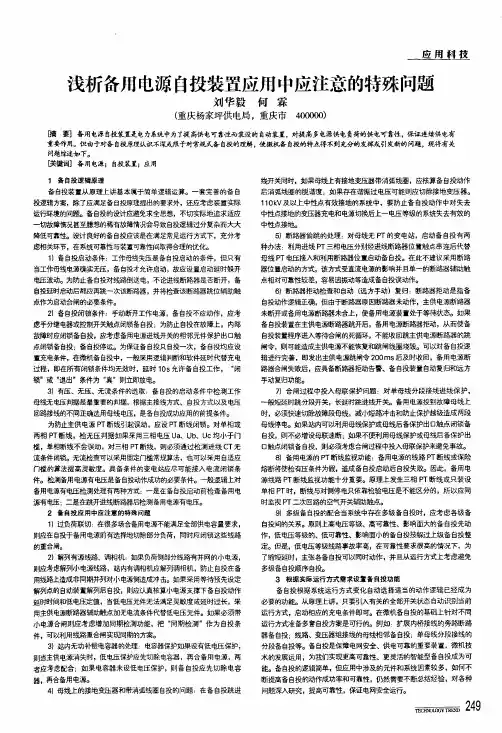

应用科技浅析备用电源自投装置应用中应注意的特殊问题刘华毅何霖(重庆杨家坪供电局，重庆市400000)嗡要]备用电源自投装置是电力系统中为了提高供电可靠性而装设的自动装置。

对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用。

但由于对备自投原理认识不深或限于对常规式备自投的理解，仗糍机备自投的特点得不到充分的发挥或引发新的问题，现将有关问题综述如下。

【亨猢]备用电源；自投装置；应用1胬自投逻辑原理备自投装置从原理上讲基本属于简单逻辑运算。

一套完善的各自投逻辑方案，除了应满足备自投原理提出的要求外，还应考虑装置实际运行环境的问题。

备自投的设计应避免求全思想，不切实际地追求适应一切故障’隋况甚至臆想的稀有故障情况会导致自投逻辑过分复杂而大大降低可靠性。

设计良好的备自投应该是在满足常见运行方式下，充分考虑相关环节，在系统可靠性与装置可靠性间取得合理的优化。

1)备自投启动条件：工作母线失压是各自投启动的条件，但只有当工作母线电源确实无压，备自投才允许启动，故应设置启动延时躲开电压波动。

为防止备自投对线路剧送电，不论进线断路器是否断开，备自投延时启动后都应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。

2)备自投闭锁条件：手动断开工作电源，备自投不应动作，应考虑手分继电器或控制开关触点闭锁备自投；为防止自投在故障上，内部故障时应闭锁备自投，应考虑备用电源进线开关的相邻元件保护出口触点闭锁备自投；备自投停运。

为保证备白投只自投一次，备自投均应设置充电条件，在微机备自投中，一般采用逻辑判断和软件延时代替充电过程，即在所有闭锁条件均无效时，延时10s允许备自投工作，“闭锁”或“退出“条件为“真”则立即放电。

3J有压、无压、无流条件的选取：备自投的启动条件中检测工作母线无电压判据是最重要的判据，根据主接线方式、自投方式以及电压回路接线的不同正确选用母线电压，是备自投成功应用的前提条件。

为防止主供电源P T断线引起误动，应设P T断线闭锁。

第6章人机接口6.1 面板指示灯说明LED指示灯说明如下:1. “运行"灯为绿色，装置正常运行时点亮，熄灭表明装置不处于工作状态；2. “报警”灯为黄色,装置有报警信号时点亮；3. “跳闸"灯为红色，当保护动作并跳闸出口时点亮;4。

“合闸”灯为红色，当保护动作并合闸出口时点亮；5。

“跳位"灯为绿色,当分段断路器跳位时点亮；6。

“合位”灯为红色,当分段断路器合位时点亮;7。

“充电”灯为绿色，当装置任一备自投方式准备好时点亮；8。

“PT断线"灯为黄色，当装置母线PT断线告警时点亮；9. 其它指示灯备用。

6。

2 液晶显示说明6。

2。

1 正常运行显示装置上电后，正常运行时液晶屏幕将显示主画面，如果不能在一屏内完全显示，所有的显示信息将从下向上以每次一行的速度自动滚动显示。

主画面显示格式如下图6。

2—1所示。

6.2.2 主画面报告显示装置在运行过程中,硬件自检出错或检测到系统运行异常时，主画面将立即显示自检报警信息，如下图6.2—2所示。

当装置新增保护动作报告时,主画面将显示最新一次动作报告.动作报告界面显示动作报告的记录号，动作时间（格式为：年－月－日时：分：秒:毫秒）及动作元件名称，并且在动作元件前显示保护动作的相对时间和相别，如下图6。

2-3所示。

如果不能在一屏内完全显示，所有的显示信息将从下向上以每次一行的速度自动滚动显示.如果动作报告和自检报告同时存在，则主画面上半部分显示动作报告,下半部分显示自检报告,如下图6.2—4所示。

如果不能在一屏内完全显示，动作报告和自检报告的显示信息将分别从下向上以每次一行的速度自动滚动显示。

按屏上复归按钮或同时按“确认"、“取消”键或进入菜单“本地命令—〉信号复归”,可切换显示动作报告界面、自检报告界面和装置正常运行主画面。

除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。

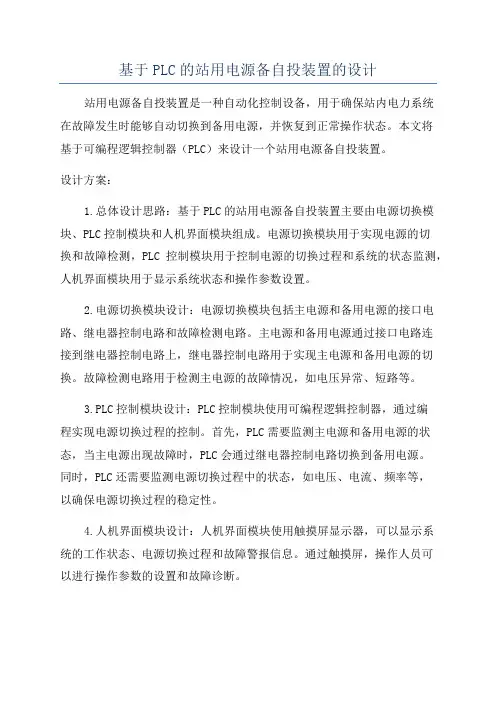

基于PLC的站用电源备自投装置的设计站用电源备自投装置是一种自动化控制设备，用于确保站内电力系统在故障发生时能够自动切换到备用电源，并恢复到正常操作状态。

本文将基于可编程逻辑控制器（PLC）来设计一个站用电源备自投装置。

设计方案：1.总体设计思路：基于PLC的站用电源备自投装置主要由电源切换模块、PLC控制模块和人机界面模块组成。

电源切换模块用于实现电源的切换和故障检测，PLC控制模块用于控制电源的切换过程和系统的状态监测，人机界面模块用于显示系统状态和操作参数设置。

2.电源切换模块设计：电源切换模块包括主电源和备用电源的接口电路、继电器控制电路和故障检测电路。

主电源和备用电源通过接口电路连接到继电器控制电路上，继电器控制电路用于实现主电源和备用电源的切换。

故障检测电路用于检测主电源的故障情况，如电压异常、短路等。

3.PLC控制模块设计：PLC控制模块使用可编程逻辑控制器，通过编程实现电源切换过程的控制。

首先，PLC需要监测主电源和备用电源的状态，当主电源出现故障时，PLC会通过继电器控制电路切换到备用电源。

同时，PLC还需要监测电源切换过程中的状态，如电压、电流、频率等，以确保电源切换过程的稳定性。

4.人机界面模块设计：人机界面模块使用触摸屏显示器，可以显示系统的工作状态、电源切换过程和故障警报信息。

通过触摸屏，操作人员可以进行操作参数的设置和故障诊断。

5.其他功能设计：除了电源切换功能外，站用电源备自投装置还可以加入其他功能，比如过载、短路和电压异常保护功能。

这些功能可以通过PLC编程实现，并通过人机界面模块显示相关信息。

总结：本文基于PLC设计了一个站用电源备自投装置，实现了电源切换、故障检测、状态监测和操作参数设置等功能。

通过PLC的编程控制，装置可以自动完成电源切换过程，并确保系统在故障发生时能够及时切换到备用电源，保障站内电力系统的稳定运行。
