电力系统中备用电源自投方案随着社会不断发展,电力的重要性逐渐凸显出来,电力系统已成为城市的基础设施之一。
大型电力系统面临着很多问题,其中备用电源自投方案是电力系统管理中的一个重要环节。
备用电源自投方案是指当主电源出现故障时,备用电源能够自动投入并保证系统的正常运行。
本文将从备用电源自投的原理、方案设计和实施方案等方面进行阐述,以期为电力系统管理者提供一些有用的参考和建议。
一、备用电源自投原理备用电源自投是指在主电源故障或中断的情况下,系统检测到主电源不能正常工作后,自动启动备用电源系统,让备用电源接管主电源的供电任务。
这个过程需要一套完善的控制策略和可靠的自动切换装置来实现。
1.1备用电源自投的控制策略备用电源自投的控制策略是由电力系统设计人员制定的,其目的是保证当主电源故障时,备用电源能够自动投入,并保证系统的正常运行。
备用电源自投的控制策略包括两种方式:手动控制和自动控制。
手动控制是指当主电源故障时,操作员必须手动启动备用电源系统。
自动控制则是在主电源失效后,通过一系列的自动切换装置,让备用电源自动接管供电任务。
这种方式虽然需要一定的资金投入,但是可以有效提高电力系统的可靠性和安全性,赢得用户的信赖和支持。
1.2备用电源自投的自动切换装置备用电源自投的自动切换装置是控制备用电源自动投入的关键。
该装置由继电器、电路板和其他组件构成,通过检测主电源的故障和自动连接备用电源,确保电力系统正常运行。
在电力系统中,通常使用双路自动切换装置,即两条电路同时自动切换到备用电源。
二、备用电源自投方案设计备用电源自投方案设计是电力系统设计的重要环节,设计合理的备用电源自投方案可以提高电力系统的可靠性和安全性。
2.1备用电源自投方案设计的基本原则备用电源自投方案设计需要遵循以下原则:(1)必须保证备用电源的可靠性、稳定性和持续性,确保备用电源的正常运行。
(2)必须对电力系统进行全面的分析和评估,确定自动切换装置的数量、安装位置和接线方式等。
电力系统课程设计-备用电源自投入装的设计电力系统综合课程设计设计题目:备用电源自投入装置的设计前言随着技术和经济的发展,对供电的质量、连续性和可靠性的要求越来越高。
在工厂供电系统中,为了提高供电可靠性和连续性,常采用备用电源自动投入装臵(APD)。
备用电源自动投入装臵(APD)是当工作电源因故障断开以后,能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去,从而使用户不至于被停电的一种自动装臵,简称备自投。
当工作电源无论什么原因失电时,APD边启动,将备用电源自动投入,迅速恢复供电。
备用电源自动投入装臵在保证供电连续性方面取得了较好的成效,在电力系统中被广泛采用。
本课程设计即是对二级负荷工厂备用电源自动投入装臵(APD)的设计。
目录前言一、备用自投入装臵的方案设计 (1)(一)APD装臵设计要求及设计依据 (1)(二)APD装臵的初步设计及注意事项 (1)二、备用电源自投入(APD)装臵的整定计算 (3)(一)低电压继电器的动作电压值的整定 (3)(二)时间继电器动作时限的整定 (3)三、二次元器件的选择 (3)四、绘制APD装臵的二次原理展开图 (4)(一)备用电源的投入方式及电压回路 (4)(二)QF1、QF2二次原理展开图 (6)(三)合闸及信号指示回路 (7)五、总结 (8)参考文献 (9)一、备用自投入装臵的方案设计(一)APD装臵设计要求及设计依据1、设计要求要求认真分析所给课题,并作相应的短路计算,然后根据工厂对备用电源提出的要求,设计满足要求的备用电源自投入(APD)装臵,并作相应的整定计算,最后按要求绘制图纸并写出设计说明书。
2、设计依据某厂供电等级为二级负荷,与供电部门达成协议,由两回35KV线路进行供电,一回线路来自距工厂15Km的地区变电站35KV母线,经架空专线引来,作为主电源;另一回线路来自邻厂35KV母线,经电缆线路引入本厂,作为后备电源。
要求设计一个备用电源自投入(APD)装臵,并使之具有以下功能:(1)当主电源失电而备用电源有电时,APD装臵应能自动切除主电源,投入备用电源,若备用电源无电,则APD装臵不应动作;(2)备用电源投入后,若主电源来电,则经一分钟延时后,自动切除备用电源;(3)手动投入备用电源,则APD装臵不应动作。
备用电源自动投入装置实验指导书
备用电源自动投入实验
一、实验目的
1) 了解备用电源自动投入装置的工作原理。
2) 测试备用电源自动投入装置的动作性能。
二、实验原理及实验说明
三、备自投装置基本原理
备用电源自动投入装置(AAT,简称:备自投装置)是当电力系统故障或其他原因使工作电源被断开后,能迅速将备用电源、备用设备或其他正常工作的电源自动投入工作,使原来工作电源被断开的用户能迅速恢复供电的一种自动控制装置。
备用电源自动投入是保证电力系统连续可靠供电的重要措施。
备自投装置的动作条件如下:
1) 工作电源确实断开(无电流、无电压),备用电源有电(有电压),母线无电压;
2) 备自投必须充满电,充电时间可设置为10~15s。
备自投充电条件为:
1) 工作电源和备用电源均有电压
2) 工作侧断路器在合位,备用侧断路器在分位
四、实验说明
本实验中,如果检测到1#10KV电源进线有电压,2#10KV电源进线无电压,QF013母联联络开关自动投入工作。
如果检测到2#10KV电源进线有电压,
1#10KV电源进线无电压,QF013母联联络开关自动投入工作。
五、实验内容
六、实验接线
实验接线与正常操作时同,只是在启用母联联络母线投入时,要一个触发开关信号。
我们把这个信号作为I3.4作为输入。
程序如下图所示。
图7-1 立即触发程序梯形图
图7-2 定时触发程序梯形图
七、实验步骤
1) 可以立即触发。
2) 对备自投装置进行定值整定:备自投动作时间一般按躲开重合闸时间整定,可整定时间。

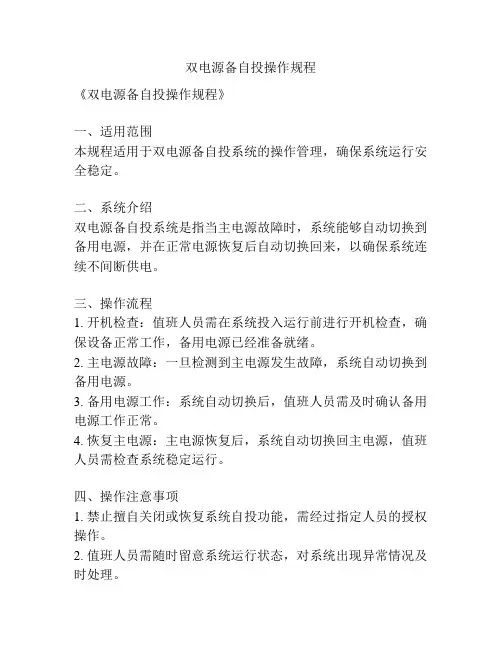

双电源备自投操作规程
《双电源备自投操作规程》
一、适用范围
本规程适用于双电源备自投系统的操作管理,确保系统运行安全稳定。
二、系统介绍
双电源备自投系统是指当主电源故障时,系统能够自动切换到备用电源,并在正常电源恢复后自动切换回来,以确保系统连续不间断供电。
三、操作流程
1. 开机检查:值班人员需在系统投入运行前进行开机检查,确保设备正常工作,备用电源已经准备就绪。
2. 主电源故障:一旦检测到主电源发生故障,系统自动切换到备用电源。
3. 备用电源工作:系统自动切换后,值班人员需及时确认备用电源工作正常。
4. 恢复主电源:主电源恢复后,系统自动切换回主电源,值班人员需检查系统稳定运行。
四、操作注意事项
1. 禁止擅自关闭或恢复系统自投功能,需经过指定人员的授权操作。
2. 值班人员需随时留意系统运行状态,对系统出现异常情况及时处理。
3. 定期进行系统维护保养,确保设备运行正常。
五、操作记录
值班人员需定期对系统运行情况进行记录,并按规定保存相关操作记录,以备查阅。
六、其他事项
凡对本规程有异议或发现问题,应及时向上级报告,以便完善规程并保障系统运行安全。
七、规程解释权
本规程解释权属于指定管理人员。
以上是关于双电源备自投操作规程的详细介绍,希望所有操作人员严格遵守规程执行,确保系统运行的安全稳定。

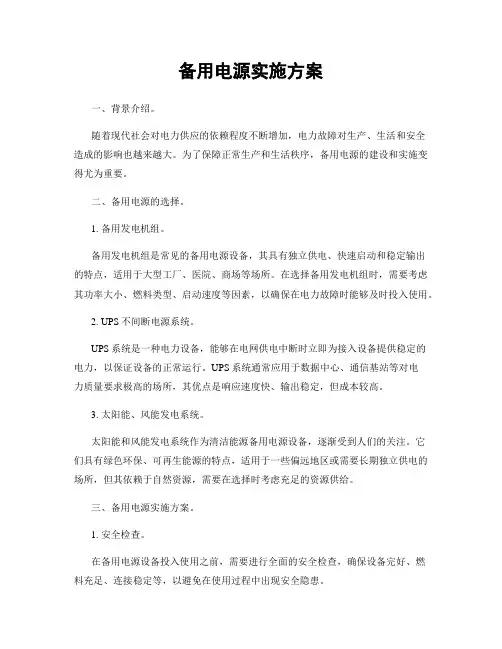

备用电源实施方案一、背景介绍。
随着现代社会对电力供应的依赖程度不断增加,电力故障对生产、生活和安全造成的影响也越来越大。
为了保障正常生产和生活秩序,备用电源的建设和实施变得尤为重要。
二、备用电源的选择。
1. 备用发电机组。
备用发电机组是常见的备用电源设备,其具有独立供电、快速启动和稳定输出的特点,适用于大型工厂、医院、商场等场所。
在选择备用发电机组时,需要考虑其功率大小、燃料类型、启动速度等因素,以确保在电力故障时能够及时投入使用。
2. UPS不间断电源系统。
UPS系统是一种电力设备,能够在电网供电中断时立即为接入设备提供稳定的电力,以保证设备的正常运行。
UPS系统通常应用于数据中心、通信基站等对电力质量要求极高的场所,其优点是响应速度快、输出稳定,但成本较高。
3. 太阳能、风能发电系统。
太阳能和风能发电系统作为清洁能源备用电源设备,逐渐受到人们的关注。
它们具有绿色环保、可再生能源的特点,适用于一些偏远地区或需要长期独立供电的场所,但其依赖于自然资源,需要在选择时考虑充足的资源供给。
三、备用电源实施方案。
1. 安全检查。
在备用电源设备投入使用之前,需要进行全面的安全检查,确保设备完好、燃料充足、连接稳定等,以避免在使用过程中出现安全隐患。
2. 定期维护。
备用电源设备需要定期进行维护,包括清洁设备、更换易损件、检查电路连接等,以确保设备在关键时刻能够正常运行。
3. 周期性测试。
定期对备用电源设备进行测试,包括启动时间测试、输出功率测试等,以验证设备的可靠性,并及时发现并解决潜在问题。
4. 人员培训。
对使用备用电源设备的人员进行培训,包括设备操作、故障处理等,以提高设备的有效利用率。
四、总结。
备用电源的选择和实施方案对于保障电力供应的连续性和可靠性起着至关重要的作用。
在选择备用电源设备时,需要根据实际需求和场所特点进行合理选择,并在实施过程中加强安全检查、定期维护、周期性测试和人员培训,以确保备用电源设备能够在关键时刻发挥作用,保障正常生产和生活秩序的持续进行。

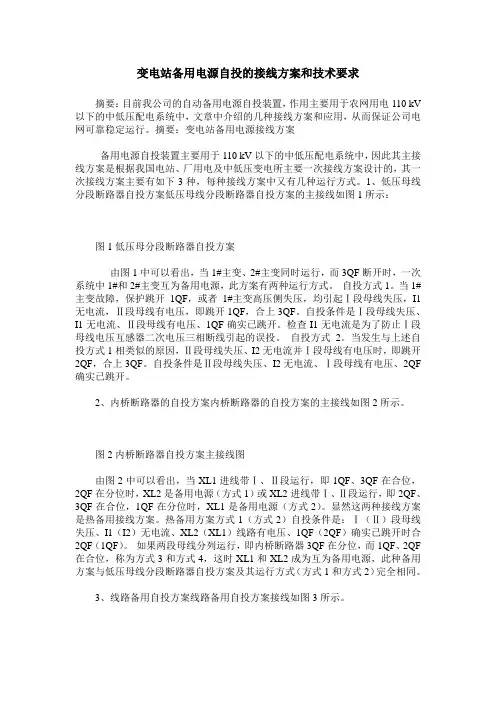

变电站备用电源自投的接线方案和技术要求摘要:目前我公司的自动备用电源自投装置,作用主要用于农网用电110 kV 以下的中低压配电系统中,文章中介绍的几种接线方案和应用,从而保证公司电网可靠稳定运行。
摘要:变电站备用电源接线方案备用电源自投装置主要用于110 kV以下的中低压配电系统中,因此其主接线方案是根据我国电站、厂用电及中低压变电所主要一次接线方案设计的,其一次接线方案主要有如下3种,每种接线方案中又有几种运行方式。
1、低压母线分段断路器自投方案低压母线分段断路器自投方案的主接线如图1所示:图1低压母分段断路器自投方案由图1中可以看出,当1#主变、2#主变同时运行,而3QF断开时,一次系统中1#和2#主变互为备用电源,此方案有两种运行方式。
自投方式1。
当1#主变故障,保护跳开1QF,或者1#主变高压侧失压,均引起Ⅰ段母线失压,I1无电流,Ⅱ段母线有电压,即跳开1QF,合上3QF。
自投条件是Ⅰ段母线失压、I1无电流、Ⅱ段母线有电压、1QF确实已跳开。
检查I1无电流是为了防止Ⅰ段母线电压互感器二次电压三相断线引起的误投。
自投方式2。
当发生与上述自投方式1相类似的原因,Ⅱ段母线失压、I2无电流并Ⅰ段母线有电压时,即跳开2QF,合上3QF。
自投条件是Ⅱ段母线失压、I2无电流、Ⅰ段母线有电压、2QF 确实已跳开。
2、内桥断路器的自投方案内桥断路器的自投方案的主接线如图2所示。
图2内桥断路器自投方案主接线图由图2中可以看出,当XL1进线带Ⅰ、Ⅱ段运行,即1QF、3QF在合位,2QF在分位时,XL2是备用电源(方式1)或XL2进线带Ⅰ、Ⅱ段运行,即2QF、3QF在合位,1QF在分位时,XL1是备用电源(方式2)。
显然这两种接线方案是热备用接线方案。
热备用方案方式1(方式2)自投条件是:Ⅰ(Ⅱ)段母线失压、I1(I2)无电流、XL2(XL1)线路有电压、1QF(2QF)确实已跳开时合2QF(1QF)。
如果两段母线分列运行,即内桥断路器3QF在分位,而1QF、2QF 在合位,称为方式3和方式4,这时XL1和XL2成为互为备用电源,此种备用方案与低压母线分段断路器自投方案及其运行方式(方式1和方式2)完全相同。

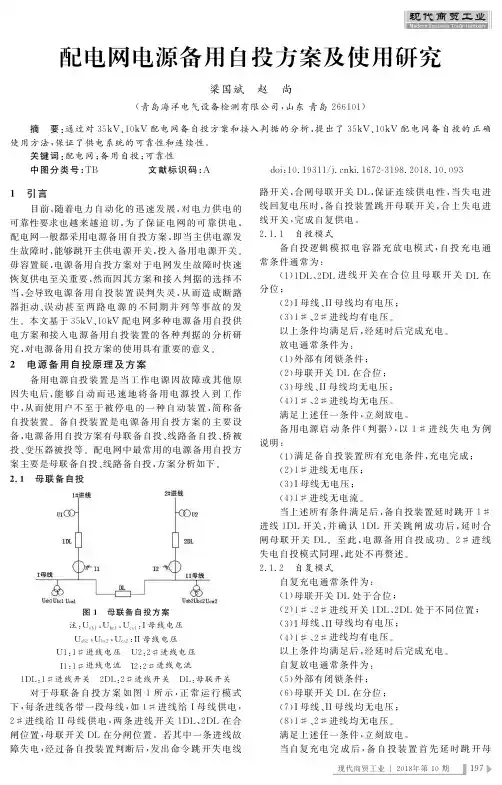

现代商贸工业2018年第10期197㊀配电网电源备用自投方案及使用研究梁国斌㊀赵㊀尚(青岛海洋电气设备检测有限公司,山东青岛266101)摘㊀要:通过对35k V ㊁10k V 配电网备自投方案和接入判据的分析,提出了35k V ㊁10k V 配电网备自投的正确使用方法,保证了供电系统的可靠性和连续性.关键词:配电网;备用自投;可靠性中图分类号:T B ㊀㊀㊀㊀㊀文献标识码:A㊀㊀㊀㊀㊀㊀d o i :10.19311/j.c n k i .1672G3198.2018.10.0931㊀引言目前,随着电力自动化的迅速发展,对电力供电的可靠性要求也越来越迫切,为了保证电网的可靠供电,配电网一般都采用电源备用自投方案,即当主供电源发生故障时,能够跳开主供电源开关,投入备用电源开关.毋容置疑,电源备用自投方案对于电网发生故障时快速恢复供电至关重要,然而因其方案和接入判据的选择不当,会导致电源备用自投装置误判失灵,从而造成断路器拒动㊁误动甚至两路电源的不同期并列等事故的发生.本文基于35k V ㊁10k V 配电网多种电源备用自投供电方案和接入电源备用自投装置的各种判据的分析研究,对电源备用自投方案的使用具有重要的意义.2㊀电源备用自投原理及方案备用电源自投装置是当工作电源因故障或其他原因失电后,能够自动而迅速地将备用电源投入到工作中,从而使用户不至于被停电的一种自动装置,简称备自投装置.备自投装置是电源备用自投方案的主要设备,电源备用自投方案有母联备自投㊁线路备自投㊁桥被投㊁变压器被投等.配电网中最常用的电源备用自投方案主要是母联备自投㊁线路备自投,方案分析如下.2.1㊀母联备自投图1㊀母联备自投方案注:U a b 1,U b c 1,U c a 1:I 母线电压U a b 2,U b c 2,U c a 2:I I 母线电压U 1:1#进线电压㊀U 2:2#进线电压I 1:1#进线电流㊀I 2:2#进线电流1D L :1#进线开关㊀2D L :2#进线开关㊀D L :母联开关对于母联备自投方案如图1所示,正常运行模式下,每条进线各带一段母线,如1#进线给I 母线供电,2#进线给I I 母线供电,两条进线开关1D L ㊁2D L 在合闸位置,母联开关D L 在分闸位置.若其中一条进线故障失电,经过备自投装置判断后,发出命令跳开失电线路开关,合闸母联开关D L ,保证连续供电性,当失电进线回复电压时,备自投装置跳开母联开关,合上失电进线开关,完成自复供电.2.1.1㊀自投模式备自投逻辑模拟电容器充放电模式,自投充电通常条件通常为:(1)1D L ㊁2D L 进线开关在合位且母联开关D L 在分位;(2)I 母线㊁I I 母线均有电压;(3)1#㊁2#进线均有电压.以上条件均满足后,经延时后完成充电.放电通常条件为:(1)外部有闭锁条件;(2)母联开关D L 在合位;(3)母线㊁I I 母线均无电压;(4)1#㊁2#进线均无电压.满足上述任一条件,立刻放电.备用电源启动条件(判据),以1#进线失电为例说明:(1)满足备自投装置所有充电条件,充电完成;(2)1#进线无电压;(3)I 母线无电压;(4)1#进线无电流.当上述所有条件满足后,备自投装置延时跳开1#进线1D L 开关,并确认1D L 开关跳闸成功后,延时合闸母联开关D L .至此,电源备用自投成功.2#进线失电自投模式同理,此处不再赘述.2.1.2㊀自复模式自复充电通常条件为:(1)母联开关D L 处于合位;(2)1#㊁2#进线开关1D L ㊁2D L 处于不同位置;(3)I 母线㊁I I 母线均有电压;(4)1#㊁2#进线均有电压.以上条件均满足后,经延时后完成充电.自复放电通常条件为:(5)外部有闭锁条件;(6)母联开关D L 在分位;(7)I 母线㊁I I 母线均无电压;(8)1#㊁2#进线均无电压.满足上述任一条件,立刻放电.当自复充电完成后,备自投装置首先延时跳开母工程管理与技术现代商贸工业2018年第10期198㊀㊀联开关D L ,然后合上处于分闸位置的进线开关,完成自复送电过程.2.2㊀线路备自投对于线路备自投方案如图2所示,正常运行模式下,一路进线为主供电源一路进线为备用电源,本文以1#进线为主供电源,2#进线为备用电源举例分析,反之2#进线为主供电源,1#进线为备用电源同理,此处不再赘述.当1#进线故障失电,经过备自投装置判断后,发出命令跳开1#线路开关1D L ,合闸2#线路开关2D L ,保证连续供电性,当失电的1#进线回复电压时,装置跳开2#线路开关2D L ,合上1#线路开关1D L ,完成自复供电.图2㊀线路备自投方案注:U a b 1,U b c 1,U c a 1:1#线电压U a b 2,U b c 2,U c a 2:2#线电压U a b ,U b c ,U c a :母线线电压I 1:1#进线电流㊀I 2:2#进线电流1D L :1#进线开关㊀2D L :2#进线开关2.2.1㊀自投模式备自投逻辑模拟电容器充放电模式,自投通常充电条件为:(1)1D L 开关在合位,2D L 开关在分位;(2)1#㊁2#进线均有三相电压;(3)母线有电压.以上条件均满足后,经延时后完成充电.放电通常条件为:(1)外部有闭锁条件;(2)2#进线均无电压;(3)1#㊁2#进线开关位置相同(1D L ㊁2D L 同时在合位或分位).满足上述任一条件,立刻放电.备用电源启动条件(判据)为:(1)充电完成;(2)1#进线无电压且无电流;(3)母线无电压;(4)2#进线有电压.当上述所有条件满足后,备自投装置延时跳开1#进线1D L 开关,并确认1D L 开关跳闸成功后,延时合闸2#进线2D L 开关.至此,电源备用自投成功.2.2.2㊀自复模式自复充电通常条件为:(1)1#进线开关1D L 处于分位;(2)1#进线有电压;(3)2#进线开关处于合位.以上条件均满足后,经延时后完成充电.自复放电通常条件为:(1)外部有闭锁条件;(2)1#㊁2#进线开关位置相同(1D L ㊁2D L 同时在合位或分位);(3)2#进线无电压.满足上述任一条件,立刻放电.当自复充电完成后,装置首先延时跳开2#进线开关2D L ,然后合上处于分闸位置的1#进线开关1D L ,完成自复送电过程.3㊀电源备用自投的几种判据分析3.1㊀进线回路电流I 1、I 2备自投装置,通常需要采集1#㊁2#进线回路电流I 1㊁I 2用于无压且无流启动备自投 作用,一般使用电流互感器的测量级绕组采取I 1㊁I 2,但目前有的备自投装置更加完善,I 1㊁I 2电流可作 进线过流闭锁备自投 功能,此时需要注意使用电流互感器的保护级绕组采取I 1㊁I 2.原因为,进线过流闭锁备自投 整定电流值较大,若此电流采自测量绕组将有可能导致电流互感器饱和,无法准确采集一次值,失去 进线过流闭锁备自投 功能.另外,进线回路电流I 1㊁I 2可以防止电压互感器断线后备自投装置误动作.3.2㊀主供电失电判断开关跳开为防止备自投对线路倒送电,不论进线开关是否断开,备自投延时启动后都应再跳一次该开关,并检查该开关跳位辅助触点作为启动备用电源开关合闸的必要条件.3.3㊀进线电压进线电压主要用来检测退出供电的进线线路是否来电,为备自投装置 自复 供电提供判据,一般使用进线电压互感器采样进线电压,在设计和使用中,若对进线电压互感器无其他要求,可以使用带电显示器辅助触点来判断进线侧是否来电,这样可以节省两路进线电压互感器.3.4㊀其他闭锁条件的分析手动操作㊁装置内部故障㊁线路故障跳闸后备自投误合在故障上等情况均应考虑闭锁备自投装置.4㊀结语电源备用自投方案和方式较多,但是目的都是为了保证用电负荷的可靠连续供电,设计良好的电源备用自投方案应该是在满足常见运行方式下,充分考虑相关环节,并结合具体备自投装置考虑,在系统可靠性与装置可靠性间取得合理的优化.参考文献[1]国家电力调度通信中心.电力系统继电保护实用技术问答[M ].北京:中国电力出版社,2001.[2]江苏省电力公司.电力系统继电保护原理与实用技术[M ].北京:中国电力出版社,2008.。
备用电源自投方案备用电源在现代生活和工作中扮演着至关重要的角色,它能够在主电源供电中断时提供紧急供电保障。
为了确保备用电源能够自动投入并正常运行,一个可靠且有效的备用电源自投方案是必不可少的。
本文将介绍备用电源自投方案的设计原理、关键组成部分以及操作流程,以帮助读者更好地理解和应用备用电源自投方案。
一、设计原理备用电源自投方案的设计原理是利用电力管理系统和自动切换设备实现主电源和备用电源之间的切换。
在正常情况下,主电源为系统提供稳定的电力供应。
当主电源发生故障或中断时,自动切换设备会迅速检测到主电源失效,并将备用电源自动投入使用,以保证系统的持续供电。
二、关键组成部分1. 电力管理系统:电力管理系统是备用电源自投方案的核心控制部分,它负责监测主电源的状态、检测主电源故障和控制备用电源的自动切换。
电力管理系统需要具备高度的可靠性和稳定性,以确保备用电源自投的准确性和及时性。
2. 自动切换设备:自动切换设备是实现主电源和备用电源之间切换的关键组成部分。
它通常由电路控制部分和机械传动部分组成,通过电路控制部分检测主电源的状态,并通过机械传动部分实现电源的切换。
3. 备用电源:备用电源是备用电源自投方案中的重要组成部分,它与主电源并联连接,并通过自动切换设备实现备用电源的自动投入。
备用电源通常采用蓄电池或发电机等设备,能够提供持续供电,以保证系统的正常运行。
三、操作流程备用电源自投方案的操作流程如下:1. 主电源正常供电:在主电源正常供电的情况下,备用电源处于待命状态,电力管理系统监测主电源的状态。
2. 主电源故障检测:当电力管理系统检测到主电源故障或中断时,自动切换设备立即启动。
3. 备用电源切换:自动切换设备通过机械传动部分切换到备用电源,将备用电源连接到系统中。
4. 备用电源供电:备用电源开始供电,保证系统的持续运行,直至主电源故障恢复。
5. 主电源恢复检测:当电力管理系统检测到主电源故障已经恢复时,自动切换设备将自动切换回主电源。
优化备用电源自动投入装置的整定方案提高石油化工企业供电可靠性摘要:备电自投装置在供电可靠性要求较高的化工企业变电所中应用较多,本文对备电自投基本原理进行了分析,提出了优化化工集团变电所备电自投装置的方案,通过优化使化工集团变电所保护装置配合更为合理,提高了供电可靠性。
关键词:优化备电自投、方案、提高、石化企业、供电可靠性。
一、引言由于石油化工(以下简称石化)企业在整个生产的各个环节都可能存在有毒有害的液体或气体,对这些液体和气体的安全控制需要通过大量的泵来完成;同时由于石化企业的生产都是按生产线进行的,一旦生产线的某个环节停电就会造成整个生产线停产,因此石化企业对供电可靠性的要求是很高的。
为提高石化企业的供电可靠性,在石化企业配电所的电源设计中经常采用两电源或三电源分列运行,装设备用电源自动投入(以下简称备电自投)装置,实现各电源之间的相互备用。
大庆炼化公司及大庆石油管理局化工集团是两家大型石化企业,这两家企业所属的配电所都普遍采用了备电自投装置。
从多年的运行情况来看,备电自投装置在提高石化企业供电可靠性方面起到了非常重要的作用,但随着石化企业生产规模的不断扩大,一些配电所的负荷越来越重,电动机的数量越来越多,备电自投装置的整定难度越来越大。
一方面,石化企业用户希望备用电源的投入能恢复包括所有电动机在内的全部停电负荷,并且时间越短越好;另一方面,供电部门出于系统容量、设备安全及保护配置等方面的原因,必须对这些配电所电源线路的继电保护定值及备电自投装置的动作时间进行限制,这样就产生了供、需之间的矛盾。
二、问题的提出(一)、备电自投装置的基本原理备电自投装置就是当工作电源因故障被断开以后,能自动而且迅速地将备用电源投入工作或将用户供电切换到备用电源上去,使用户能快速恢复供电的一种自动装置。
备电自投装置的接线方式很多,最常见,也是应用最广泛的一种接线方式是配电所两条电源进线分列运行,母联断路器分开,两条电源线路通过母联断路器实现互为暗备用。
备用电源自投方案
摘要:电源自动投切装置在电力系统中的应用非常广泛,如压变电源自动投切、备用电源自动投切等,该文就压变电源自动投切、站用电源自动投切提出几种方案,进行分析、比较,并从安全性、可靠性、维护性的角度提出一些建议。
关键词:自动投切装置备用电源压变电源站用电源
电力系统备用电源自动投切装置是为提高电网的安全、可靠运行所采取的一种重要措施。
压变可提供控制、保护、测量、信号等回路的电源;站用电可提供控制、测量、变电站站内照明、检修、动力,以及通过整流装置,提供直流系统电源和蓄电池充电电源等。
由此可见,保持压变及站用电电源的不间断显得尤为重要。
现将几种压变电源、站用电源的自动投切方案,从运行角度对其原理进行分析比较。
1 压变电源自动投切
压变电源自动投切方案大致有以下几种。
1.1 电磁型自动投切装置
1.1.1有优先级别的两电源单向自动投切
如图1所示,1YH有电时,1ZJ线圈得电,101、103处两对1ZJ 常开接点闭合,105、107处两对常闭接点打开,控制信号等电源由
1YH提供。
1YH失电时,1ZJ线圈失电,101、103处两对1ZJ常开接点打开,105、107处两对常闭接点闭合。
2YH有电时,控制信号等电源由2YH提供。
此时,若1YH恢复有电,1ZJ线圈得电,同上原理,控制信号等电源仍改由1YH提供。
此方案的特点是两电源单向自动投切,有电源优先级别之分。
1.1.2无优先级别的两电源双向自动投切
如图2所示,1YH有电时,1ZJ线圈得电,A1、A2处两对1ZJ 常开接点闭合,2ZJ线圈回路中1ZJ常闭接点打开,控制、信号回路电源由1YH提供。
1YH失电时,1ZJ线圈失电,A1、A2处两对1ZJ 常开接点打开,2ZJ线圈回路中1ZJ常闭接点闭合,此时若2YH有电,2ZJ线圈得电,A3、A4处两对2ZJ常开接点闭合,1ZJ线圈回路中2ZJ常闭接点打开,控制、信号回路电源由2YH提供。
同样的原理,当2YH失电时,若此时1YH有电,控制、信号电源则通过自动投切装置改由1YH提供。
此方案的特点是两电源双向自动投切,互为备用,无优先级别之分。
1.2 微机型自动投切装置
以上两种压变电源自动投切方案均为电磁型。
目前,微机型自动投切装置在部分有条件的地区正被推广使用。
微机型自动投切装置,如REF543等,它包含有保护、控制、测量、监视和通信等功能,并通过使用特殊功能库对其功能进行扩展。
为提高微机保护的可靠性,REF543馈线终端装置,还配备有一个强大的自检系统,同时装置的自检输出继电器给出故障信号,并闭锁保护跳闸输出。
微机型自动投切装置,如REF543等,在实现备用电源自动投切时,除检测电压外,还增加了电流闭锁保护,更增强了自动投切动作的可靠性,但微机型保护装置的工作易受电磁干扰的影响。
中国最庞大的资料库下载
微机型自动投切装置动作安全,功能扩展灵活,较适用于保护性能要求比较高、保护级差配合比较多、保护原理构成比较复杂的场合,且维护量小,但价格较贵,且需配备专用的检测仪器和校验工具。
电磁型自动投切装置技术成熟,并已被实践证明了的可靠性记录、不受电磁干扰的影响、具有较长的使用寿命。
2 站用电源自动投切
2.1 电磁型自动投切装置
如图3所示,站用电源1(a1、b1、c1)、站用电源2(a2、b2、c2)均有电,合上QM1、QM2开关,CJ1线圈得电,CJ1常闭接点打开,站用电(a、b、c)由站用电源1提供,并且CJ1常开接点闭合,XD1指示灯亮,表明站用电源1在工作状态。
当站用电源1(a1、b1、c1)失电时,CJ1线圈失电,CJ1常闭接点闭合,CJ2线圈得电,站用电(a、b、c)改由站用电源2提供,此时CJ1常开接点打开,CJ2常开接点闭合,XD2指示灯亮,表明站用电源2在工作状态。
同样原理,当站用电源2失电时,站用电通过自动投切装置改由站用电源1提供。
此种站用电源自动投切方案的特点,是两电源双向自动投切,互为备用。
2.2 ATS(微机型自动投切)装置
ATS装置的核心一般是数位式微处理控制器及逻辑线路板,它包含检测电压、频率,延时设定监视及系统诊断等功能,符合紧急及备用电力系统应用的要求,可将两电源相互投切,互为备用。
它具有自动判断闭合投切、开路投切等功能,开路投切时,可附相角检测器,比较两电源之相角差,提供相内转换功能,允许两电源在一定的频率差、相角差及电压差的条件下执行闭合转换功能。
设计时如采用抽出式ATS装置,则可大大方便维护与测试,同时,通过微处理器的设置,可满足配电网自动化的需要。
以ASCO940型ATS装置为例,在实际中的应用,如图4所示,一段站用电与二段站用电可相互投切,互为备用。
在实际工作中,遇到其中一段母线停电、检修时,由于ASCO940自动投切开关与任何一段母线都无明显断开点,这与安全规定要求不相符合。
为防止电源倒送,同时为符合安全规定的要求,故在ASCO940开关两电源侧前,各增加一台抽屉式开关,如图5所示。
这样,既满足了以上的要求,又方便了ASCO940及其两电源侧断路器的检修和维护。
此外,ATS装置还可用于自备发电机等重要用户,作为用户的应急电源或紧急备用电源投切所需。
ATS装置较电磁型备用电源自动投切装置动作安全、可靠、精确,功能扩展方便,且维护量小,但价格较为昂贵。
3 结论
以上分析了几种电源自动投切装置的设计原理,对其设计原理进行了详细的说明,并从安全性、可靠性、经济性等方面对几种自动投切方案进行比较,为实际应用提供了参考。
