PCS9651备用电源自投装置

目录
1 概述....................................................................................................................................1
1.1 应用范围 ......................................................................................................................1 1.2 保护配置和功能............................................................................................................1 1.3 性能特征 ......................................................................................................................2
4 硬件原理说明......................................................................................................................5
4.2 装置面板布置 ...............................................................................................................6 4.3 装置接线端子与说明.....................................................................................................7 4.4 结构与安装.................................................................................................................11

DSA9661电铁备自投微机保护装置技术说明书使用说明书V1.00国网电力科学研究院南京南瑞集团2008-08*本说明书可能会被修改,请注意核对实际产品与说明书是否相符*南瑞城乡电网自动化分公司版权所有编写：吴文瑕校对：季学军审核：李惠宇批准：季侃第一部分技术说明书目录1 基本配置及特点………………………………………………1-1 1.1 基本配置…………………………………………………1-11.2 技术特点…………………………………………………1-12 技术参数………………………………………………………1-33 装置功能………………………………………………………1-7 3.1 模拟量输入………………………………………………1-7 3.2 开关量输入………………………………………………1-7 3.3 继电器开出………………………………………………1-7 3.4 保护功能…………………………………………………1-8 3.5 备自投动作流程…………………………………………1-93.6 其他功能…………………………………………………1-74 装置参数………………………………………………………1-135 IEC61850通信…………………………………………………1-15 5.1 综述…………………………………………………………1-15 5.2 服务器数据…………………………………………………1-16 5.3 ACSI（抽象通信服务）一致性……………………………1-18 5.4 装置配置文件（ICD）……………………………………1-221 基本配置及特点1.1 基本配置DSA9661电铁备自投微机保护装置是由DaVinci双核芯片实现的可编程电铁变压器微机保护，适用于采用并联自耦变压器(AT)供电方式、串联吸流变压器（BT）与回流线的供电方式、直接供电等各种供电方式的电气化铁道牵引变电所，适用于双T型接线变电所、桥型接线变电所等，可同时实现进线及主变压器的自投功能。

100~220V（开口三角电压）
线性范围
1~170V
2V~233V
连续过载能力
10s过载能力
1s过载能力
200V
260V
300V
220V
380V
420V
额定电压下的功耗
< 0.2VA/相
< 0.8VA/相
2
采用标准
IEC 60255-11:2008
额定电压Un
110V/125V/220V/250Vdc
额定电流
1.1mA
1.25mA
2.2mA
2.5mA
返回电压
50%起动电压
最大允许电压
300Vdc
耐压水平
2000Vac，2800Vdc（持续）
2
输出形式
跳闸输出无源接点（DSP继电器），信号输出无源接点（ST继电器），GOOSE开出（数字通信输出）
最高工作电压
跳闸输出、信号输出
信号输出
380Vac
250Vdc
3）软压板状态的远方查看、投退、遥控功能。
4）装置保护开入状态的远方查看。
5）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方查看。
6）远方对装置信号复归。
7）故障录波上送功能。
8）支持IEC-61850通讯规约、DL/T667-1999（IEC60870-5-103）规约、支持《广东电网安全自动装置全息存储与交互规范（2014版）》（简称“SIP”规约），配有以太网通讯(100Mbps、超五类线或光纤通讯接口)。
1
1）全面支持数字化变电站功能(支持IEC61850通信规约、支持GOOSE功能)。
2）保护功能配置齐全、动作快速、性能可靠。

低压备自投系统设计与应用摘要：按照石油化工重要装置0.4KV低压电气系统抗晃电的要求，本文研究设计了一种基于继电保护的0.4KV低压电气系统备自投装置，并应用于变配电间新建或改扩建项目。

通过0.4KV低压电气系统备自投装置与微机电动机保护监控装置抗晃电功能的配合，实现单条0.4KV进线停电或晃电时，低压电动机回路不停车或停车后短时自启动，保障生产装置不停车，确保石油化工装置安全平稳生产的最终目标。

关键词：低压电气系统；备自投；抗晃电；微机电动机保护按照重要装置电气系统稳定性和抗晃电功能的要求，0.4kV变电所母联应有备自投功能，并实现晃电时电动机不停机或能够自启动，装置连续运转不停车。

电气系统通过增加0.4kV低压电气备自投系统，采用具有抗晃电功能的微机电动机保护监控装置，通过继电保护方案的配合，完美实现低压电气系统的备自投及抗晃电功能。

由于以前的0.4kV低压变配电所进线、母联控制系统没有备自投功能，为此我们结合生产实际，设计了一套适用于石油化工电气系统特点的0.4kV低压电气备自投系统。

1备自投系统工作原理（1）电源1#进线、2#进线运行，分段备用，即1#进线、2#进线断路器在合位，母联断路器在分位。

当电源1#进线因为故障导致失电后，母联断路器自动投入(图1)。

备自投满足条件：Ⅰ段母线、Ⅱ段母线均三相有压；1#进线、2#进线断路器在合位，母联断路器在分位。

当备自投满足条件后，Ⅰ段母线线电压均小于母线无压启动定值，1#进线I1无流，Ⅱ段母线有压，线电压大于母线有压定值，则备自投启动，经一定的延时，跳电源1#进线断路器，确认1#进线跳开后，且Ⅰ段母线线电压均小于无压合闸定值，经一定延时去合母联断路器。

（2）电源1#进线、2#进线运行，分段备用，即1#进线、2#进线断路器在合位，母联断路器在分位。

当电源2#进线因为故障导致失电后，母联断路器自动投入(图1)。

备自投满足条件：Ⅰ段母线、Ⅱ段母线均三相有压；1#进线、2#进线断路器在合位，母联断路器在分位。

8）支持故障录波（包括波形数据）上送功能。
支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，标配双网口（需要三网口的请在订货时说明），100Mbps，超五类线或光纤通讯接口。并配有RS485标准串行通信接口。
1.3
保护功能配置齐全、动作快速、性能可靠，短充保护投入判据实用、可靠、自适应。
友好的人机界面、汉字显示、中文报告显示打印。
灵活的后台通信方式，配有以太网通讯接口（可选超五类线、光纤）。
标准配置二个独立以太网接口，通道独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。如需三个以太网接口，请在订货时申明。
支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通信规约。
操作回路配置灵活，可以适应各种操作机构。
装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
完善的事件报告处理功能，可保存最新64次动作报告，最新256次SOE变位记录报告，最新64次用户操作记录报告，最多8次故障录波报告（每次故障录波时间最长15秒）。
符合《DL/T 478-2001静态继电保护及安全自动装置通用技术条件》规程要求。
符合《GB 14285-93继电保护和安全自动装置技术规程》规程要求。
2 技术参数
2.1
机箱结构尺寸：在开关柜安装可以参考“4.4.1开关柜安装参考尺寸”（注意：在开关柜安装时，必须考虑装置使用的安装附件的尺寸），组屏安装可以参考“4.4.2组屏安装参考尺寸”
射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6的规定；

RCS-9651CS_100249备用电源自投装置技术和使用说明书说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致南瑞继保电气有限公司版权所有本说明书适用于RCS-9651CS_100249 V1.1*及V2.** 版本程序本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：目录1 概述 (8)1.1 应用范围 (8)1.2 保护配置和功能 (8)1.2.1 保护配置 (8)1.2.2 测控功能 (9)1.2.3 保护信息功能 (9)1.3 性能特征 (10)2 技术参数 (10)2.1 机械及环境参数 (10)2.2 额定电气参数 (10)2.2.1 额定数据 (10)2.2.2 功耗 (10)2.3 主要技术指标 (11)2.3.1 定时限过流： (11)2.3.2 零序过流保护： (11)2.3.3 备用电源自投： (11)2.3.4 遥信开入： (11)2.3.5 电磁兼容 (11)2.3.6 绝缘试验 (11)2.3.7 输出接点容量 (11)3 软件工作原理 (12)3.1方式1 (12)3.2方式2（自复） (13)3.3 自投方式3 (13)3.4 自投方式4（自复） (14)3.5 自投方式5（模式一时） (14)3.6 自投方式6（模式一时） (14)3.7 自投方式5（模式二时） (15)3.8 自投方式6（模式二时） (15)3.9 分段开关保护原理说明： (16)3.9.1 定时限过流保护 (16)3.9.2合闸后加速保护 (16)3.9.3 充电保护 (16)3.10 PT断线 (16)3.11 装置自检 (17)3.12 装置运行告警 (17)3.13 遥测，遥信，遥控功能 (17)3.14 对时功能 (17)4 硬件原理说明 (18)4.1装置整体结构 (18)4.2 装置面板布置 (19)4.3 装置接线端子与说明 (20)4.3.1 模拟量输入 (20)4.3.3 出口插件跳线说明 (23)4.4 结构与安装 (25)4.4.1 开关柜安装参考尺寸 (25)4.4.2 组屏安装参考尺寸 (26)5 定值内容及整定说明 (27)5.1系统参数整定 (27)5.2保护定值整定 (28)5.3通讯参数整定 (30)5.4辅助参数整定 (30)6 使用说明 (32)6.1 指示灯说明 (32)6.2 液晶显示说明 (32)6.2.1 保护运行时液晶显示说明 (32)6.2.2 保护动作时液晶显示说明 (33)6.2.3 装置自检报告 (33)6.3 命令菜单使用说明 (33)6.3.1 装置整定 (34)6.3.2 状态显示 (34)6.3.3 报告显示 (35)6.3.4 报告打印 (35)6.3.5 现场设置 (35)6.3.6 装置测试 (35)6.3.7 版本信息 (36)6.3.8 厂内设置 (36)6.4 装置的运行说明 (37)6.4.1 装置正常运行状态 (37)6.4.2 装置异常信息含义及处理建议 (37)6.4.3 安装注意事项 (37)6.5 事故分析注意事项 (37)7 装置调试大纲 (38)7.1 试验注意事项 (38)7.2 事故分析注意事项 (38)7.3 交流回路检查 (38)7.4 输入接点检查 (39)7.5 整组试验 (39)7.5.1过流I段保护 (39)7.5.2过流II段保护 (39)7.5.3零序过流保护 (39)7.5.4过流加速保护 (39)7.5.5零序加速保护 (40)7.5.6充电保护 (40)7.6 运行异常报警试验 (40)7.6.1 频率异常报警： (40)7.6.3 控制回路断线报警 (40)7.6.4 TWJ异常报警 (41)7.6.5 CT断线报警 (41)7.6.6 弹簧未储能报警 (41)7.7 装置闭锁试验 (41)RCS-9651CS_100249备用电源自投装置NARI-RELAYS-8- RCS-9651CS_100249备用电源自投装置技术和使用说明书1 概述1.1 应用范围RCS－9651CS型备用电源自投保护测控装置可实现各电压等级、不同主接线方式（内桥、单母线、单母线分段及其他扩展方式）的备用电源自投逻辑和分段（桥）开关的过流保护和测控功能。

6、P C S-9651-备用电源自投装置第6章人机接口6.1 面板指示灯说明LED指示灯说明如下：1. “运行”灯为绿色，装置正常运行时点亮，熄灭表明装置不处于工作状态；2. “报警”灯为黄色，装置有报警信号时点亮；3. “跳闸”灯为红色，当保护动作并跳闸出口时点亮；4. “合闸”灯为红色，当保护动作并合闸出口时点亮；5. “跳位”灯为绿色，当分段断路器跳位时点亮；6. “合位”灯为红色，当分段断路器合位时点亮；7. “充电”灯为绿色，当装置任一备自投方式准备好时点亮；8. “PT断线”灯为黄色，当装置母线PT断线告警时点亮；9. 其它指示灯备用。

6.2 液晶显示说明6.2.1 正常运行显示装置上电后，正常运行时液晶屏幕将显示主画面，如果不能在一屏内完全显示，所有的显示信息将从下向上以每次一行的速度自动滚动显示。

主画面显示格式如下图6.2-1所示。

6.2.2 主画面报告显示装置在运行过程中，硬件自检出错或检测到系统运行异常时，主画面将立即显示自检报警信息，如下图6.2-2所示。

当装置新增保护动作报告时，主画面将显示最新一次动作报告。

动作报告界面显示动作报告的记录号，动作时间（格式为：年－月－日时：分：秒：毫秒）及动作元件名称，并且在动作元件前显示保护动作的相对时间和相别，如下图6.2-3所示。

如果不能在一屏内完全显示，所有的显示信息将从下向上以每次一行的速度自动滚动显示。

如果动作报告和自检报告同时存在，则主画面上半部分显示动作报告，下半部分显示自检报告，如下图6.2-4所示。

如果不能在一屏内完全显示，动作报告和自检报告的显示信息将分别从下向上以每次一行的速度自动滚动显示。

按屏上复归按钮或同时按“确认”、“取消”键或进入菜单“本地命令->信号复归”，可切换显示动作报告界面、自检报告界面和装置正常运行主画面。

除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。

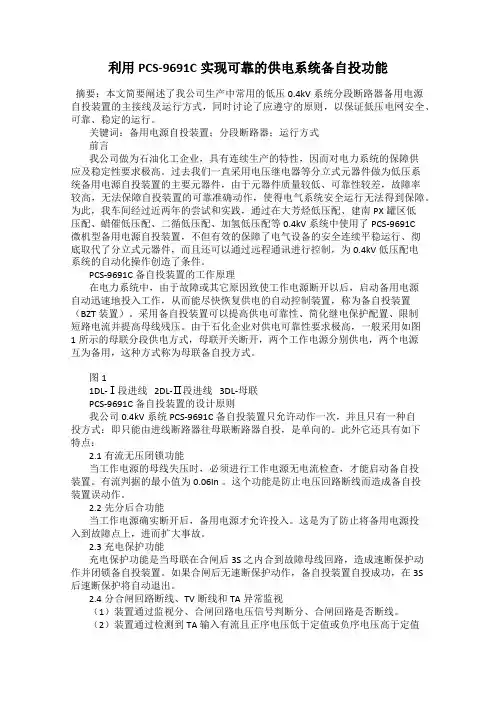

利用PCS-9691C实现可靠的供电系统备自投功能摘要：本文简要阐述了我公司生产中常用的低压0.4kV系统分段断路器备用电源自投装置的主接线及运行方式，同时讨论了应遵守的原则，以保证低压电网安全、可靠、稳定的运行。

关键词：备用电源自投装置；分段断路器；运行方式前言我公司做为石油化工企业，具有连续生产的特性，因而对电力系统的保障供应及稳定性要求极高。

过去我们一直采用电压继电器等分立式元器件做为低压系统备用电源自投装置的主要元器件，由于元器件质量较低、可靠性较差，故障率较高，无法保障自投装置的可靠准确动作，使得电气系统安全运行无法得到保障。

为此，我车间经过近两年的尝试和实践，通过在大芳烃低压配、建南PX罐区低压配、蜡催低压配、二循低压配、加氢低压配等0.4kV系统中使用了PCS-9691C微机型备用电源自投装置，不但有效的保障了电气设备的安全连续平稳运行、彻底取代了分立式元器件，而且还可以通过远程通讯进行控制，为0.4kV低压配电系统的自动化操作创造了条件。

PCS-9691C备自投装置的工作原理在电力系统中，由于故障或其它原因致使工作电源断开以后，启动备用电源自动迅速地投入工作，从而能尽快恢复供电的自动控制装置，称为备自投装置（BZT装置）。

采用备自投装置可以提高供电可靠性、简化继电保护配置、限制短路电流并提高母线残压。

由于石化企业对供电可靠性要求极高，一般采用如图1所示的母联分段供电方式，母联开关断开，两个工作电源分别供电，两个电源互为备用，这种方式称为母联备自投方式。

图11DL-Ⅰ段进线 2DL-Ⅱ段进线 3DL-母联PCS-9691C备自投装置的设计原则我公司0.4kV系统PCS-9691C备自投装置只允许动作一次，并且只有一种自投方式：即只能由进线断路器往母联断路器自投，是单向的。

此外它还具有如下特点：2.1有流无压闭锁功能当工作电源的母线失压时，必须进行工作电源无电流检查，才能启动备自投装置。

备用电源自投装置校验及应用朱佳丽【摘要】本文对备用电源自投装置的工作原理进行了简单的介绍，对备用电源自投装置的功能校验及试验进行总结，并结合备用电源自动投入装置实际校验工作和应用中遇到的问题及处理方法，提出了应重视对备用电源自投装置回路完整性的检查。

【关键词】备用电源自投保护校验1、引言备用电源自动投入装置，是当工作电源因故障跳闸后，自动迅速地将备用电源投入的一种自动装置，可提高供电可靠性，保证连续可靠供电的重要手段，是减少变配电事故的影响范围，并尽可能减少停电的重要措施，对其运行可靠性有较高要求。

因此，做好备用电源自投装置的校验工作十分重要。

2、备用电源自投装置的校验以南瑞RCS-9651B备用电源自投装置的备自投功能校验工作为例。

本厂一般采用两段母线分列运行，每台主变各带一段母线，两段母线互为暗备用，采用分段备自投方式。

以4#母线停电检修，5#母线运行方式说明：2.1整组传动试验以6KV4#母线停电检修，601开关分位为例说明，备自投装置有压定值70V，无压起动定值30V，无压合闸定值25V，无电流检查定值0.02A，备用电源自投动作时间0.5S。

手分进线开关闭锁备用电源自投功能，变压器复压过流保护动作闭锁备用电源自投装置动作。

2.1.1.备用电源自投装置传动前的准备工作通过测试仪在备用电源自投装置加入4#母线电压，电流0.022A，在装置内检查5#母线的电压及电流正常，检查备用电源自投分602开关出口压板确在退出位置，合上601开关。

备用电源自投装置15秒后充电完成，具备备用电源自投功能试验条件。

2.1.2备用电源自投为无压起动方式（自投方式1、2）时，动作逻辑为工作母线电压小于无压定值、工作电流小于无电流检查定值、备用电源电压高于有压定值时，备用电源自投装置动作，跳开电源进线601开关，分段开关645开关合闸。

试验过程为：①4#母线电压降至无压定值30V以下，保持进线无电流检查定值进行开关备用电源自投装置应不起动，有流闭锁功能良好。

PCS-9651DA-D备用电源自投装置技术和使用说明书PCS-9651 备用电源自投装置前言使用产品前，请仔细阅读本章节！本章叙述了使用产品前的安全预防建议。

在安装和使用时，本章内容必须全部阅读且充分理解。

忽略说明书中相关警示说明，因不当操作造成的任何损害，本公司不承担相应责任。

在对本装置做任何操作前，相关专业人员必须仔细阅读本说明书，熟悉操作相关内容。

操作指导及警告本手册中将会用到以下指示标记和标准定义：危险! 意味着如果安全预防措施被忽视，则会导致人员死亡，严重的人身伤害，或严重的设备损坏。

警告!意味着如果安全预防措施被忽视，则可能导致人员死亡，严重的人身伤害，或严重的设备损坏。

警示!意味着如果安全预防措施被忽视，则可能导致轻微的人身伤害或设备损坏。

本条特别适用于对装置的损坏及可能对被保护设备的损坏。

警告！为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本使用手册和您购买的产品相兼容。

警告！电气设备在运行时，这些装置的某些部件可能带有高压。

不正确的操作可能导致严重的人身伤害或设备损坏。

只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。

工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。

特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。

如果不遵守可能导致严重的人身伤亡或设备损坏。

危险！在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。

该回路开路可能会产生极端危险的高压。

PCS-9651 备用电源自投装置警告！●曝露端子在装置带电时不要触碰曝露的端子等，因为可能会产生危险的高电压。

●残余电压在装置电源关闭后，直流回路中仍然可能存在危险的电压。

这些电压需在数秒钟后才会消失。

警示！●接地装置的接地端子必须可靠接地。

●运行环境该装置只允许运行在技术参数所规定的大气环境中，而且运行环境不能存在不正常的震动。

●额定值在接入交流电压电流回路或直流电源回路时，请确认它们符合装置的额定参数。

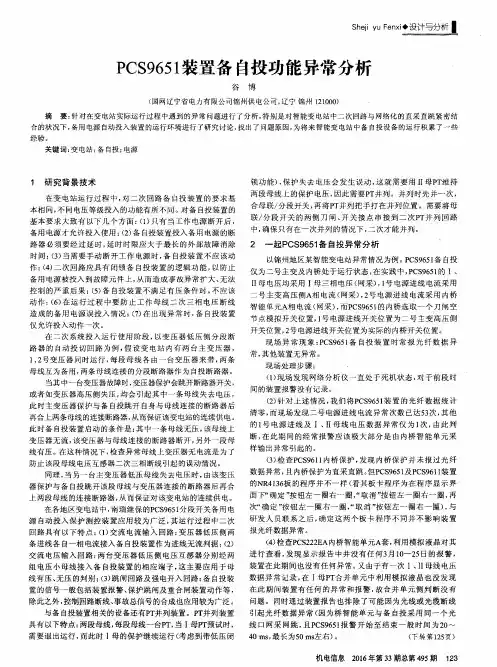

路器 必须要 经过延 时 ， 延 时 时 限应 大 于 最 长 的 外 部 故 障 消 除

锁功 能） ， 保 护 失 去 电压 会 发 生 误 动 ， 这就 需要用 Ｉ Ｉ 母Ｐ Ｔ 维持
两段母线 上的保护 电压 ， 因此需要Ｐ Ｔ 并列 。并 列时先并一 次 ， 合母联／ 分段 开关， 再将Ｐ Ｔ 并列把手打在 并列位置 。需要将母 联／ 分 段开 关 的两侧 刀 闸 、 开 关接 点 串接 到二 次Ｐ Ｔ并列 回路 中， 确保 只有 在一次并列 的情 况下， 二 次才 能并列 。
防 止 该 段 母 线 电压 互 感 器 二 次 三 相 断线 引起 的 误 动 情 况 。
（ １ ） 现场 发现 网络分析 仪一 直处于死机 状态 ， 对 于前段 时
间 的装 置 报 警 没 有 记 录 。
（ ２ ） 针对 上述 情况 ， 我们将Ｐ Ｃ Ｓ ９ ６ ５ １ 装置 的光 纤数 据统 计 清零 ， 而现场 发现二 号电源进线 电流异 常次数 已达５ ３ 次， 其他 的１ 号 电源进 线及 Ｉ、 Ｉ Ｉ 母线 电压 数据 异 常仅 为 １ 次， 由此判 断， 在 此期 间的经 常报警 应该 极大 部分是 由内桥智 能单 元采 样输 出异常 引起 的 。 （ ３ ） 检查 Ｐ Ｃ Ｓ ９ ６ １ １ 内桥保 护 ， 发现 内桥 保护 并未 报 过光 纤
在 各 地 区 变 电站 中 ， 南 瑞 继 保 的Ｐ ＣＳ ９ ６ ５ １ 分 段 开 关 备 用 电
的Ｎ Ｒ ４ １ ３ ６ 板的程序 并不 一样 （ 看其板 卡程序 为在程 序显 示界 面下“ 确定 ” 按钮左 一圈右一 圈， “ 取消 ” 按钮 左一 圈右 一 圈， 再 次“ 确定” 按钮左 一 圈右 一 圈， “ 取消” 按钮 左一 圈右一 圈） ， 与 研 发人 员联 系之 后 ， 确定 这两 个板卡 程序 不 同并不 影响 装置

10KV分段备自投保护测控装置RCS-9651-BJK - 图文RCS-9651_BJK备用电源自投与分段开关保护测控装置技术使用说明书Ver3.06南瑞继保电气有限公司2003年2月RCS-9651_BJK备用电源自投与分段开关保护测控装置(北京局开关站特殊分段开关备自投)1基本配置及技术数据1.1基本配置备用电源自投方面的主要功能有：两种方式的无压启动分段开关备自投，两种方式的位置启动分段开关备自投。

保护方面的主要功能有：1）两段经复压闭锁的定时限过流保护（三相式）；2）-段零序过流保护；3）合闸后加速保护（零序加速段、可经复压闭锁的过流加速段）；4）故障录波。

测控方面的主要功能有：1）4路遥信开入采集、装置遥信变位、事故遥信；2）分段开关遥控分合3）P、Q、IA、IC、COSφ 5个模拟量的遥测；4）分段开关事故分合次数统计及事件SOE等。

1.2 技术数据 1.2.1 额定数据直流电源：220V/110V(允许偏差+15％，-20％) 交流电压：100V 交流电流：5A/1A 频率：50Hz 1.2.2 功耗：交流电压：< 0.5V A/相交流电流：< 1V A/相(In =5A) < 0.5V A/相(In =1A) 直流：正常< 15W 跳闸< 25W 1.2.3 主要技术指标：①过流保护电流定值：0.1In～20In 时间定值：0～100S 电流电压定值误差：< 5％时间定值误差：< 0.1%整定值+35ms②自投和重合闸自投时间：0～100S 重合闸时间：0～9.9S 电压定值误差：< 5％时间定值误差：< 0.5%整定值2装置原理2.1模拟量输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入模数变换器，CPU 采样数字处理后形成各种保护继电器，并计算各种遥测量。

Ua1、Ub1、Uc1为Ⅰ母电压，角结输入，Ua2、Ub2、Uc2为Ⅱ母电压，角结输入。

RCS9651备自投装置异常动作问题探讨【摘要】供电网络为了保证供电可靠性，在变电站内通常会配置备用电源自动投入装置，简称备自投装置。

当系统电源因为故障失电后，能快速自动将备用电源投入使用，保证供电的连续可靠性。

备自投装置主要用于110kV及以下的中、低压配电系统中，在纯负荷变电站的220kV供电网络中也有配置。

当变电站低压侧带有电源时，备自投的逻辑将受到影响，无法按照定值设定的时间动作，对供电稳定性和可靠性带来了一定的影响。

本文结合某220kV负荷变电站备自投的实际动作情况，对这一问题进行了分析，并尝试提出一些解决方案。

【关键词】备自投;小电厂;联切1.引言某220kV负荷变电站一次方式为两个进线电源各带一部分负荷，通过母联断路器互为备用，如图一所示：高压侧两个进线电源各接一段母线，通过高压侧母联互为备用，每段220kV母线带一个三卷主变，主变中低压侧各接到一段母线，中、低压侧母线直接带负荷，同样通过中低压侧母联断路器互为备用。

本站特殊性在于#1变中压侧母线连接了一个地方小电厂，同时给系统供电。

当电源2212因故障失电后，备自投需按设定时限及时动作，将2213电源投入使用，缩短#1变压器所带负荷停电时间，但本变电站因为中压侧电厂的原因，备自投装置无法按要求时间动作，而且故障期间供电质量不满足要求，对供电的安全可靠性造成一定影响。

图一某220kV变电站主接线形式2.自投动作实例分析2.1 备自投动作逻辑以某变电站220kV侧为例，备自投保护装置为RCS9651，自投方式为分段（桥）开关自投，一次接线如图二所示。

正常运行方式下母联2245开关分位，进线电源2212、2213开关均合位运行。

图二自投逻辑分析图（1）备自投充电条件1）2212、2213开关合位，2245开关分位;2）#4母线、#5母线三个线电压均大于有压定值;3）保护无闭锁开入;经一定延时充电完成。

（2）备自投放电条件1）2245开关在合位经短延时;2）各种闭锁备自投开入瞬时;3）#4、#5母线的三个线电压均小于有压定值，经延时;4）2212、2213、2245开关任何一个TWJ异常、使用本装置操作回路时控制回路断线、弹簧未储能（合闸压力异常）瞬时;5）2212、2213开关拒跳瞬时;6）整定控制字或软压板不允许#4、#5母线失压分段自投。

RCS-9651_YS备用电源自投保护与分段开关测控装置技术使用说明书XX继保电气有限公司2001年5月RCS-9651_YS 备用电源自投与分段开关保护装置1基本配置及技术数据1.1基本配置RCS-9651_YS 为用于分段（桥）开关的备自投与分段开关保护装置，主要适用于如下图所示的两种主接线系统。

一、若正常运行时，两段母线分列运行，每台主变各带一段母线，两段母线互为暗备用，采用分段备自投。

二、若正常运行时，每条进线各带一段母线，两条进线互为暗备用，采用分段备自投。

备用电源自投方面的主要功能有： 1）两种方式的低压启动分段开关备自投；2）两种方式的位置启动分段开关备自投；3）自动检同期合分段开关功能。

保护方面的主要功能有：1）经复压闭锁的两段定时限过流保护（三相式）；3）两段零序过流保护；4）三相一次重合闸（不检定、检无压或检同期）；5）合闸后加速保护（零序加速段或可经复压闭锁的过流加速段）；6）分段开关充电保护；7）故障录波。

1#PT2#PTIAIBIC1#PT 2#PTUab1，Ubc1，Uca1 Uab2，Ubc2，Uca2 Uab1、Ubc1、Uca1 Uab2、Ubc2、Uca2测控方面的主要功能有：1）4路遥信开入采集、装置遥信变位、事故遥信；2）分段开关遥控分合；3）P、Q、I A、I C、COSφ 5个模拟量的遥测；4）分段开关事故分合次数统计及事件SOE 等。

1.2 技术数据1.2.1额定数据直流电源： 220V， 110V 允许偏差 +15％， -20％交流电压： 100V交流电流： 5A， 1A频率： 50Hz1.2.2功耗：交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直流：正常 < 15W跳闸 < 25W1.2.3 主要技术指标：①过流保护电流定值：0.1In～20In时间定值：0～100S电流电压定值误差：< 5％时间定值误差：< 0.1%整定值+35ms②自投和重合闸自投时间：0～100S重合闸时间：0～9.9S电压定值误差：< 5％时间定值误差：< 0.5%整定值③无流进线：0.02In；母联：0.06In2装置原理2.1模拟量输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入模数变换器，CPU采样数字处理后形成各种保护继电器，并计算各种遥测量。

无流检查取一相电流，对暗备用AAT取工作电源的 进线电流；对明备用AAT(进线/主变AAT)由装置可 编程参数*LQNI控制有两种选择，
断路器位置和合闸后位置检查、拒动检查
装置接入各有关断路器的位置接点，用于AAT逻辑 判断，根据定值和各断路器位置自动投入相应的 AAT方式。装置可接入操作回路提供的TWJ或HWJ 接点，或断路器的常开或常闭辅助接点； 装置接入各有关断路器的合闸后位置接点KKJ，用 于人工跳开运行断路器时自动闭锁AAT。运行断路 器KKJ返回后延时*Tkkj闭锁相关的AAT方式。 AAT确认起动后，AAT逻辑的继续取决于有关断路 器的变位。若AAT发出跳合断路器命令后，如经过 断路器拒动检查时间*Tjdchk，该断路器位置未变 位，装置则闭锁AAT并报警：断路器拒动。
软件说明 －分段或桥断路器AAT
软件说明 －分段或桥断路器AAT
软件说明 －进线或变压器AAT
软件说明 －进线或变压器AAT
AAT动作过程
跳闸脉冲全部发出后，AAT检查工作断路器和有关的DLF是 否跳开。确认其均跳开后，若工作电源电压小于无压合闸定 值Uwyhz且备用电源仍然有压，则经合备用断路器延时 Txhby投入备用电源，并在发出合闸命令的同时发出相应的 合闸报告。Txhby延时用于等待有关元件由AAT联切或其本 身保护可靠切除，或用于检同期合闸。设置Uwyhz定值的目 的是使AAT能够灵活处理对应带小电源的各种特殊情况。一 般情况下，Txhby可取0，Uwy和Uwyhz两个定值可以取相 同数值。 合闸脉冲全部发出后，AAT检查备用断路器是否合上。工作 断路器或有关的DLF拒跳，装置发出相应断路器拒跳信号， 并闭锁相应方式的AAT；备用断路器拒合，由于AAT过程已 完成，装置仅发出相应断路器拒合信号。

第6章人机接口6.1 面板指示灯说明LED指示灯说明如下:1. “运行"灯为绿色，装置正常运行时点亮，熄灭表明装置不处于工作状态；2. “报警”灯为黄色,装置有报警信号时点亮；3. “跳闸"灯为红色，当保护动作并跳闸出口时点亮;4。

“合闸”灯为红色，当保护动作并合闸出口时点亮；5。

“跳位"灯为绿色,当分段断路器跳位时点亮；6。

“合位”灯为红色,当分段断路器合位时点亮;7。

“充电”灯为绿色，当装置任一备自投方式准备好时点亮；8。

“PT断线"灯为黄色，当装置母线PT断线告警时点亮；9. 其它指示灯备用。

6。

2 液晶显示说明6。

2。

1 正常运行显示装置上电后，正常运行时液晶屏幕将显示主画面，如果不能在一屏内完全显示，所有的显示信息将从下向上以每次一行的速度自动滚动显示。

主画面显示格式如下图6。

2—1所示。

6.2.2 主画面报告显示装置在运行过程中,硬件自检出错或检测到系统运行异常时，主画面将立即显示自检报警信息，如下图6.2—2所示。

当装置新增保护动作报告时,主画面将显示最新一次动作报告.动作报告界面显示动作报告的记录号，动作时间（格式为：年－月－日时：分：秒:毫秒）及动作元件名称，并且在动作元件前显示保护动作的相对时间和相别，如下图6。

2-3所示。

如果不能在一屏内完全显示，所有的显示信息将从下向上以每次一行的速度自动滚动显示.如果动作报告和自检报告同时存在，则主画面上半部分显示动作报告,下半部分显示自检报告,如下图6.2—4所示。

如果不能在一屏内完全显示，动作报告和自检报告的显示信息将分别从下向上以每次一行的速度自动滚动显示。

按屏上复归按钮或同时按“确认"、“取消”键或进入菜单“本地命令—〉信号复归”,可切换显示动作报告界面、自检报告界面和装置正常运行主画面。

除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。
