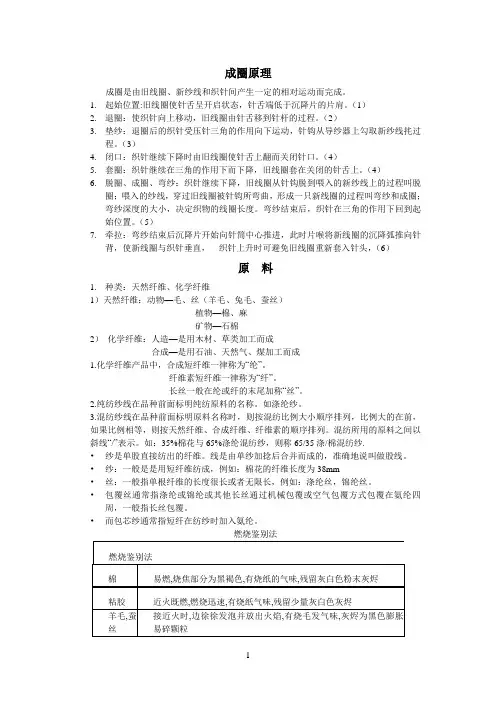

成圈原理成圈是由旧线圈、新纱线和织针间产生一定的相对运动而完成。
1.起始位置:旧线圈使针舌呈开启状态，针舌端低于沉降片的片肩。
（1）2.退圈：使织针向上移动，旧线圈由针舌移到针杆的过程。
（2）3.垫纱：退圈后的织针受压针三角的作用向下运动，针钩从导纱器上勾取新纱线扥过程。
（3）4.闭口：织针继续下降时由旧线圈使针舌上翻而关闭针口。
（4）5.套圈：织针继续在三角的作用下而下降，旧线圈套在关闭的针舌上。
（4）6.脱圈、成圈、弯纱：织针继续下降，旧线圈从针钩脱到喂入的新纱线上的过程叫脱圈；喂入的纱线，穿过旧线圈被针钩所弯曲，形成一只新线圈的过程叫弯纱和成圈；弯纱深度的大小，决定织物的线圈长度。
弯纱结束后，织针在三角的作用下回到起始位置。
（5）7.牵拉：弯纱结束后沉降片开始向针筒中心推进，此时片喉将新线圈的沉降弧推向针背，使新线圈与织针垂直，织针上升时可避免旧线圈重新套入针头，（6）原料1.种类：天然纤维、化学纤维1）天然纤维：动物—毛、丝（羊毛、兔毛、蚕丝）植物—棉、麻矿物—石棉2）化学纤维：人造—是用木材、草类加工而成合成—是用石油、天然气、煤加工而成1.化学纤维产品中，合成短纤维一律称为“纶”。
纤维素短纤维一律称为“纤”。
长丝一般在纶或纤的末尾加称“丝”。
2.纯纺纱线在品种前面标明纯纺原料的名称。
如涤纶纱。
3.混纺纱线在品种前面标明原料名称时，则按混纺比例大小顺序排列，比例大的在前，如果比例相等，则按天然纤维、合成纤维、纤维素的顺序排列。
混纺所用的原料之间以斜线“/”表示。
如：35%棉花与65%涤纶混纺纱，则称65/35涤/棉混纺纱.•纱是单股直接纺出的纤维。
线是由单纱加捻后合并而成的，准确地说叫做股线。
•纱：一般是是用短纤维纺成，例如：棉花的纤维长度为38mm•丝：一般指单根纤维的长度很长或者无限长，例如：涤纶丝，锦纶丝。
•包覆丝通常指涤纶或锦纶或其他长丝通过机械包覆或空气包覆方式包覆在氨纶四周，一般指长丝包覆。

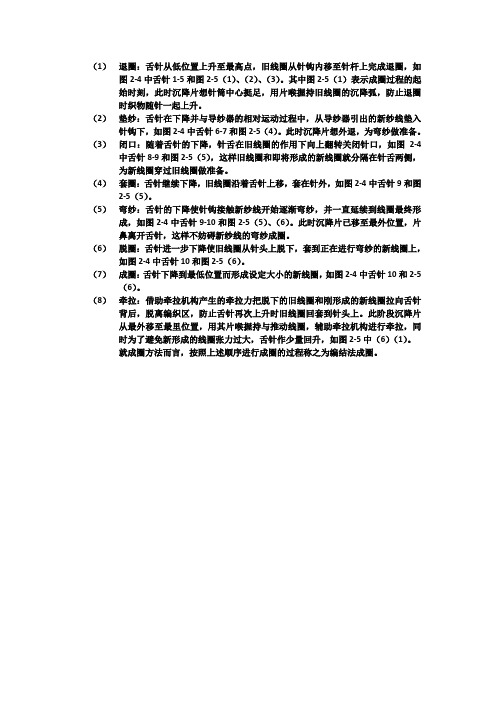

（1）退圈：舌针从低位置上升至最高点，旧线圈从针钩内移至针杆上完成退圈，如图2-4中舌针1-5和图2-5（1）、（2）、（3）。
其中图2-5（1）表示成圈过程的起始时刻，此时沉降片想针筒中心挺足，用片喉握持旧线圈的沉降弧，防止退圈时织物随针一起上升。
（2）垫纱：舌针在下降并与导纱器的相对运动过程中，从导纱器引出的新纱线垫入针钩下，如图2-4中舌针6-7和图2-5（4）。
此时沉降片想外退，为弯纱做准备。
（3）闭口：随着舌针的下降，针舌在旧线圈的作用下向上翻转关闭针口，如图2-4中舌针8-9和图2-5（5），这样旧线圈和即将形成的新线圈就分隔在针舌两侧，为新线圈穿过旧线圈做准备。
（4）套圈：舌针继续下降，旧线圈沿着舌针上移，套在针外，如图2-4中舌针9和图2-5（5）。
（5）弯纱：舌针的下降使针钩接触新纱线开始逐渐弯纱，并一直延续到线圈最终形成，如图2-4中舌针9-10和图2-5（5）、（6）。
此时沉降片已移至最外位置，片鼻离开舌针，这样不妨碍新纱线的弯纱成圈。
（6）脱圈：舌针进一步下降使旧线圈从针头上脱下，套到正在进行弯纱的新线圈上，如图2-4中舌针10和图2-5（6）。
（7）成圈：舌针下降到最低位置而形成设定大小的新线圈，如图2-4中舌针10和2-5（6）。
（8）牵拉：借助牵拉机构产生的牵拉力把脱下的旧线圈和刚形成的新线圈拉向舌针背后，脱离编织区，防止舌针再次上升时旧线圈回套到针头上。
此阶段沉降片从最外移至最里位置，用其片喉握持与推动线圈，辅助牵拉机构进行牵拉，同时为了避免新形成的线圈张力过大，舌针作少量回升，如图2-5中（6）（1）。
就成圈方法而言，按照上述顺序进行成圈的过程称之为编结法成圈。
针织学试卷,针织学1（纬编）作业习题第⼀章（纬编概述）习题1.线圈由哪⼏部分组成，纬编针织物的结构有何特征？2.⾆针、复合针和钩针的特点和主要应⽤。
3.编结法和针织法的成圈过程分为哪些阶段，两者有何不同？4.如何来获取针织物的线圈长度，它对针织物性能有什么影响？5.⽐较针织物稀密程度有哪些指标，应⽤条件是什么？6.纬编针织物组织分⼏类，各有何特点。
7.表⽰纬编针织物结构的⽅法有⼏种，各⾃的适⽤对象。
8.纬编针织机⼀般包括哪⼏部分，主要技术规格参数有哪些？9.机号与可以加⼯纱线的细度有何关系？10.常⽤的纬编针织机有⼏类，各⾃的特点与所加⼯的产品是什么？11.针织⽤纱有哪些基本要求？12.筒⼦的卷装形式有⼏种，各适⽤什么原料？第⼆章（纬编基本组织与变化组织及圆机编织⼯艺）习题1.平针组织有哪些结构参数，其相互关系如何？2.可采取哪些措施来提⾼针织物的尺⼨稳定性？3.平针组织的特性和⽤途是什么？4.单⾯圆纬机针的上升动程影响到什么，如何才能做到正确垫纱？5.弯纱过程的最⼤弯纱张⼒与哪些因素有关？6.圆纬机实际编织时，如何改变线圈长度，调整弯纱三⾓位置的作⽤是什么？7.双向运动沉降⽚的⼯作原理与优缺点。
8.变化平针组织的结构和编织⼯艺与平针组织有何不同？9.罗纹组织种类有哪些，如何在不同种类的罗纹组织之间⽐较它们的横向密度？10.罗纹组织的特性和⽤途是什么？11.滞后成圈，同步成圈和超前成圈的特点与适⽤对象。
12.双罗纹组织的结构与罗纹组织有何不同，前者有何特性和⽤途？13.⽐较双罗纹机与罗纹机在成圈机件及其配置⽅⾯的相同和不同之处。
14.如要在双罗纹机上编织下列图⽰的花⾊双罗纹织物（⼀个完全组织的花型），试画出编织图，作出相应的织针和三⾓排列以及⾊纱配置。
双反⾯组织的结构和外观特征怎样，有何特性和⽤途？双反⾯机有哪些成圈机件，其如何配置，双反⾯组织如何编织？第三章（纬编花⾊组织与圆机编织⼯艺）习题1.结构均匀与不均匀提花组织有何区别？完全与不完全提花组织有何区别，其反⾯组织有哪些，各有何特点？提花组织如何编织？2.什么是线圈指数，它的⼤⼩关系到什么？3.连续集圈次数的多少将影响到什么？集圈组织如何编织？4.添纱组织有哪⼏种，结构各有何特点？影响地纱和添纱线圈的正确配置的因素有哪些？5.衬垫纱的衬垫⽅式有哪些？添纱衬垫组织如何编织？6.衬纬组织的纬纱对织物性能有何影响，衬纬组织如何编织？7.⽑圈组织有哪些种类，结构各有何特点？常⽤的⽑圈沉降⽚有哪些构型，它们在编织过程中起到了哪些作⽤？如何改变⽑圈长度？8.调线组织可以在哪些纬编组织基础上得到？四⾊调线装置如何完成调线过程？9.什么是绕经组织的花宽，它取决于哪些因素？绕经导纱器的配置和垫纱与普通导纱器有何不同？10.长⽑绒组织有⼏种，其结构和编织⽅法有何区别？11.纱罗组织与菠萝组织在结构和编织⽅法⽅⾯有何不同？移圈⽤机件与普通成圈机件有何不同？12.瑞⼠式与法式点纹组织有何区别？画出与这两种点纹组织编织图相对应的三⾓排列图？13.胖花组织与提花组织有哪些相同和不同之处？14.双罗纹机型复合组织与罗纹型复合组织在结构和性能⽅⾯有什么不同？15.纬编花⾊组织中，哪些组织可以形成下列花⾊效应：（1）⾊彩图案（2）横条纹（3）纵条纹（4）孔眼（5）凹凸（6）⽑绒表⾯（7）丝盖棉第四章（圆纬机的选针与选沉降⽚原理及应⽤）习题??1.选针与选⽚装置分⼏种类型，各有何特点？2.分针三⾓选针的特点和适⽤对象是什么？3.多针道变换三⾓选针的花宽和花⾼与哪些因素有关？4.画出与编织图3－86和3－92相对应的织针与三⾓排列图，并说明这两种组织在什么针织机上编织。

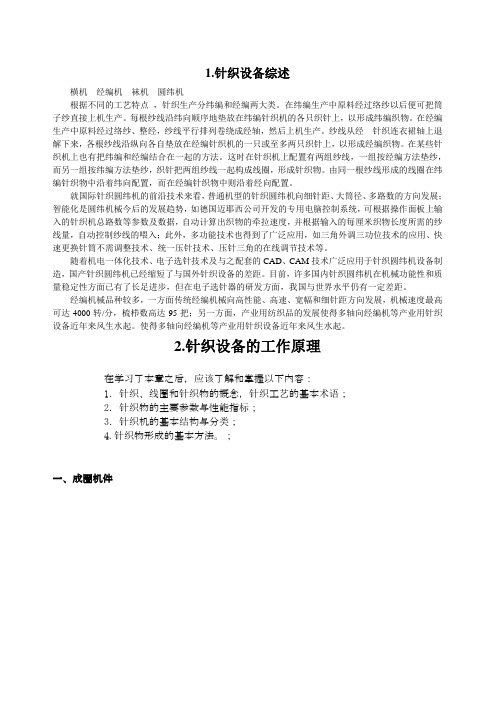

1.针织设备综述横机经编机袜机圆纬机根据不同的工艺特点，针织生产分纬编和经编两大类。
在纬编生产中原料经过络纱以后便可把筒子纱直接上机生产。
每根纱线沿纬向顺序地垫放在纬编针织机的各只织针上，以形成纬编织物。
在经编生产中原料经过络纱、整经，纱线平行排列卷绕成经轴，然后上机生产。
纱线从经针织连衣裙轴上退解下来，各根纱线沿纵向各自垫放在经编针织机的一只或至多两只织针上，以形成经编织物。
在某些针织机上也有把纬编和经编结合在一起的方法。
这时在针织机上配置有两组纱线，一组按经编方法垫纱，而另一组按纬编方法垫纱，织针把两组纱线一起构成线圈，形成针织物。
由同一根纱线形成的线圈在纬编针织物中沿着纬向配置，而在经编针织物中则沿着经向配置。
就国际针织圆纬机的前沿技术来看，普通机型的针织圆纬机向细针距、大筒径、多路数的方向发展；智能化是圆纬机械今后的发展趋势，如德国迈耶西公司开发的专用电脑控制系统，可根据操作面板上输入的针织机总路数等参数及数据，自动计算出织物的牵拉速度，并根据输入的每厘米织物长度所需的纱线量，自动控制纱线的喂入；此外，多功能技术也得到了广泛应用，如三角外调三功位技术的应用、快速更换针筒不需调整技术、统一压针技术、压针三角的在线调节技术等。
随着机电一体化技术、电子选针技术及与之配套的CAD、CAM技术广泛应用于针织圆纬机设备制造，国产针织圆纬机已经缩短了与国外针织设备的差距。
目前，许多国内针织圆纬机在机械功能性和质量稳定性方面已有了长足进步，但在电子选针器的研发方面，我国与世界水平仍有一定差距。
经编机械品种较多，一方面传统经编机械向高性能、高速、宽幅和细针距方向发展，机械速度最高可达4000转/分，梳栉数高达95把；另一方面，产业用纺织品的发展使得多轴向经编机等产业用针织设备近年来风生水起。
使得多轴向经编机等产业用针织设备近年来风生水起。
2.针织设备的工作原理在学习了本章之后，应该了解和掌握以下内容：1．针织、线圈和针织物的概念，针织工艺的基本术语；2．针织物的主要参数与性能指标；3．针织机的基本结构与分类；4.针织物形成的基本方法。
2006–2007学年第二学期期终试题一、填空题（30%）1、平针、罗纹、双反面、双罗纹四种基本组织中，横向延伸性最好的是（）；纵向延伸性最好的是（）；能顺逆编织方向脱散的是（）。
2、针织物的基本单元是（），它由（）、（）组成。
3、在单面圆纬机上编织添纱衬垫时一般需要采用三路成圈系统，其顺序依次为（）（）、（）、（），并需要采用特殊的（）沉降片。
4、编织绕经组织组织一般需要（）系统（）系统和（）系统，其三系统可以编织（）横列。
5、在消极式给纱的针织机上，一般是通过调整（）来调节线圈长度的，而在积极式给纱的针织机上，一般是通过调整（）来调节线圈长度的。
6、菠萝锭络丝机一般适用于（）原料的卷装，其筒子形状为（）；而普通的络纱机一般适用于（）原料的卷装，其筒子形状为（）。
7、针织机的机号一旦确定，可以加工的纱线支数最粗与（）有关，最细与（）有关。
8、常用的收针方法有（）收针、（）收针和（）收针。
9、横机上若采用三级式嵌入式花色三角的原理进行选针编织，其舌针一般分为( )。
10、两块棉平针织物，若其纱支相同，则可用()指标来比较其稀密程度；若其纱支不同，则需采用( )指标来比较其稀密程度。
11、袜机上双向针三角座的作用是( )。
12、在圆纬机的牵拉机构中加装扩布装置的作用是( )。
13、采用沉降片双向运动技术的优点是( )。
14、要得到纬编绒类产品，可采用( )组织、( )组织和( )组织。
15、单面纬编针织物中，线圈圈柱覆盖于圈弧之上的一面称为( )，线圈圈弧覆盖于圈柱之上的一面称为( )。
二、问答题1、试比较罗纹组织和双反面组织在其组织结构、性能方面的特点，并指出其成圈机件配置上的不同点。
（10％）2、下图1所示是在舌针多三角机上编织单面纬平针组织时舌针运动轨迹。
试根据该轨迹图指出成圈各阶段分别对应于何处，并指出弯纱过程的特点。
（5％）图13、简述针织圆纬机与横机在编织部分及产品方面各有什么特点？（6％）4、如图2所示为某一单面织物的编织图。

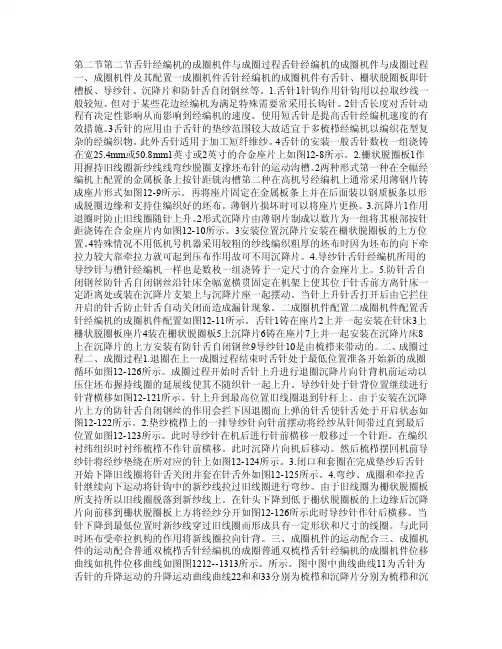

第二节第二节舌针经编机的成圈机件与成圈过程舌针经编机的成圈机件与成圈过程一、成圈机件及其配置一成圈机件舌针经编机的成圈机件有舌针、栅状脱圈板即针槽板、导纱针、沉降片和防针舌自闭钢丝等。
1.舌针1针钩作用针钩用以拉取纱线一般较短。
但对于某些花边经编机为满足特殊需要常采用长钩针。
2针舌长度对舌针动程有决定性影响从而影响到经编机的速度。
使用短舌针是提高舌针经编机速度的有效措施。
3舌针的应用由于舌针的垫纱范围较大故适宜于多梳栉经编机以编织花型复杂的经编织物。
此外舌针适用于加工短纤维纱。
4舌针的安装一般舌针数枚一组浇铸在宽25.4mm或50.8mm1英寸或2英寸的合金座片上如图12-8所示。
2.栅状脱圈板1作用握持旧线圈新纱线线弯纱脱圈支撑坯布针的运动沟槽。
2两种形式第一种在全幅经编机上配置的金属板条上按针距铣沟槽第二种在高机号经编机上通常采用薄钢片铸成座片形式如图12-9所示。
再将座片固定在金属板条上并在后面装以钢质板条以形成脱圈边缘和支持住编织好的坯布。
薄钢片损坏时可以将座片更换。
3.沉降片1作用退圈时防止旧线圈随针上升。
2形式沉降片由薄钢片制成以数片为一组将其根部按针距浇铸在合金座片内如图12-10所示。
3安装位置沉降片安装在栅状脱圈板的上方位置。
4特殊情况不用低机号机器采用较粗的纱线编织粗厚的坯布时因为坯布的向下牵拉力较大靠牵拉力就可起到压布作用故可不用沉降片。
4.导纱针舌针经编机所用的导纱针与槽针经编机一样也是数枚一组浇铸于一定尺寸的合金座片上。
5.防针舌自闭钢丝防针舌自闭钢丝沿针床全幅宽横贯固定在机架上使其位于针舌前方离针床一定距离处或装在沉降片支架上与沉降片座一起摆动。
当针上升针舌打开后由它拦住开启的针舌防止针舌自动关闭而造成漏针现象。
二成圈机件配置二成圈机件配置舌针经编机的成圈机件配置如图12-11所示。
舌针1铸在座片2上并一起安装在针床3上栅状脱圈板座片4装在栅状脱圈板5上沉降片6铸在座片7上并一起安装在沉降片床8上在沉降片的上方安装有防针舌自闭钢丝9导纱针10是由梳栉来带动的。
经编机学员培训教材一、认识经编机：我公司的经编机按机号来分有两种，即分别是E16和E18，E16的意思是每英吋有16针。
（其中1、2、4、5、8号机为18针的，3、5、7为16针的）12378号机为江苏产的GE288A型经编机，它们是单幅机器。
4、5、6号为湖南产的GE283DM型，它们是双幅机器。
本车间内所有的机器都叫双针床拉舍尔经编机。
它们有5把梳栉（其中4把地梳，1、5把为衬纬，2、4为编链。
1把毛梳即第3把），送经形式为：二辊罗拉积极送经。
毛纱导纱针通常为1隔1配置。
所有原料毛纱通常为腈纶、涤腈混纺纱、涤纶长丝等，底纱为150D涤纶FDY丝。
底纱的流程：底丝经整经到盘头－送经罗拉－导纱杆－张力杆－分纱针－导纱针。
毛纱的流程：筒子架经铝管－送经罗拉－张力杆－分纱针－导纱针。
生产工艺流程：纱线－上纱架（整经）－织造－剖幅－验修－梳剪－上胶－打卷入库。
二、经编机成圈过程、成圈机件1、舌针：将数枚舌针浇铸成或2″的针块。
舌针垫纱范围较大。
（4、5、6号机所用的是块针，型号为44.75其余1、2、3、7、8、号所用的是单针型号为50.75）2、栅状脱圈板：作为搁持面，辅助脱圈，并保持针间距。
3、导纱针：数枚导纱针浇铸成1″或2″的针块，用于引导纱线。
4、沉降片：用于握持织物，有利于退圈。
5、防反拨钢丝：横贯机器全长，防止针舌反拨。
织针沉降片导纱针单舌针成圈过程：退圈——垫纱——闭口、套圈——脱圈、弯纱、成圈——牵拉针床、梳栉、沉降片及脱圈板的运动规律：●80°起始状态：后针床降至脱圈位置，前针床准备上升，此时前沉降片已移向前针床舌针上方，防止线圈因织针上升而引起线圈上涌。
毛纱梳栉开向机后摆动，脱圈板准备朝机前摆动。
●150°退圈及针背垫纱：前针床上升，完成退圈，毛纱梳朝机前回摆，脱圈板向前摆动，地梳对前针床进行针背垫纱，此时后针床处于最低点。
●180°针前垫纱：针床上升到最高点，前沉降片退回到针床，脱圈板朝机后摆动，毛纱梳栉回摆到机前最前位置，各梳栉开始对前针床进行针前垫纱。

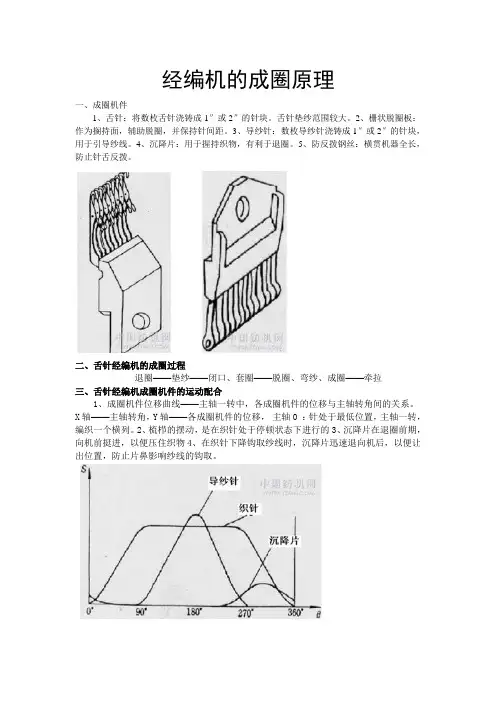

经编机的成圈原理一、成圈机件1、舌针：将数枚舌针浇铸成1″或2″的针块。
舌针垫纱范围较大。
2、栅状脱圈板：作为搁持面，辅助脱圈，并保持针间距。
3、导纱针：数枚导纱针浇铸成1″或2″的针块，用于引导纱线。
4、沉降片：用于握持织物，有利于退圈。
5、防反拨钢丝：横贯机器全长，防止针舌反拨。
二、舌针经编机的成圈过程退圈——垫纱——闭口、套圈——脱圈、弯纱、成圈——牵拉三、舌针经编机成圈机件的运动配合1、成圈机件位移曲线——主轴一转中，各成圈机件的位移与主轴转角间的关系。
X轴——主轴转角，Y轴——各成圈机件的位移，主轴0 ：针处于最低位置，主轴一转，编织一个横列。
2、梳栉的摆动，是在织针处于停顿状态下进行的3、沉降片在退圈前期，向机前挺进，以便压住织物4、在织针下降钩取纱线时，沉降片迅速退向机后，以便让出位置，防止片鼻影响纱线的钩取。
jingbian zhenzhi chengquan guocheng经编针织成圈过程process of warp-knitted loop formation在经编针织机上用织针和其他成圈机件使纱线形成线圈的过程。
基本原理与纬编针织成圈过程的编结法相似。
在经编机上，平行排列的经纱从经轴上引出，分别垫放到各根织针上进行成圈。
每根纱线一般每次只对一或二根织针垫纱，成圈后形成线圈横列。
在这一横列中各线圈均与上一横列的相应线圈串套，从而使横列与横列相互连接。
同时，纱线按一定顺序在不同织针上垫纱，成圈后构成线圈纵行之间的联系，从而形成经编针织物。
现代高速经编机普遍使用槽针、槽针由针身和针芯组成。
这种经编机的位移曲线（图1 [经编成圈机件位移曲线图]）表示成圈过程中成圈机件的位移和主轴转角之间的关系。
针身和针芯位移曲线的零值表示它们处于最低位置，导纱针和沉降片位移曲线的零值则表示它们位于针后的最前位置。
经编成圈过程（图2 [经编成圈过程]）分为10个阶段：①退圈：由于针身上升较针芯早而快，使针芯头端没入针身槽内，因而旧线圈由针钩滑落到针杆上。
经编机的成圈原理经编机是一种专门用于编织针织物的机械设备，它采用多针位织布技术，能够制作出各种不同花型和纹理的针织物。
经编机的成圈原理主要包括下列几个方面：1.针床系统：经编机的针床系统是实现成圈的关键部分。
针床上有许多排针床槽，每条床槽上都有一根称为经纱的针，通过上下移动和前后摇动来形成针织针脚，从而完成针织工作。
2.前摇和后摇：经编机的成圈原理最基本的部分是前摇和后摇的运动。
针床上的每根针都通过前摇运动从针床槽中抬起并将经纱穿入织物，然后通过后摇运动再次抬起并松开经纱。
3.经纱输送：经纱在针床和前摇后摇之间需要通过一系列的输送系统进行传送。
一般来说，经纱通常是由上方经纱轴传送到下方经纱管，然后再由下方经纱管传送到针床上的针。
通过这样的输送系统，经纱能够按照设定的规律被针床上的每根针穿入织料中。
4.跨度器：经编机上的针床槽分布非常密集，在使用过程中容易发生严重的交错或者混乱。
为了避免这种问题，普通的经编机通常配备了称为跨度器的装置。
跨度器通过改变针的运动轨迹和限制前摇后摇的幅度，使得每根针都能够按照规定的序列和诺特浮设系列运作。
5.吊车系统：经编机中的吊车系统主要用于调整和控制织物的密度。
吊车系统通过控制前摇的上下运动，使得每个循环中的织物密度可以进行调整。
这种方法在制造针织物的时候非常重要，可以使得制造的针织物在各个方面都具备理想的特性。
6.机械控制系统：经编机的成圈原理还依赖于先进的机械控制系统。
这个系统会对前摇后摇的运动进行精确控制，确保织物的编织速度和花样设计的准确性。
同时，机械控制系统还能够监测并报警处理出现的故障，确保经编机的正常运行和生产效率。
7.自动化技术：近年来，随着自动化技术的不断发展，许多经编机开始引入自动化控制系统。
这些系统可以根据预设的花样和设计要求，自动调节机器的运动和操作，提高编织的精确度和效率。
总结起来，经编机的成圈原理包括针床系统、前摇和后摇、经纱输送、跨度器、吊车系统、机械控制系统和自动化技术。
成圈过程横机的织针将纱线编织成织物的过程称为成圈过程,成圈过程可分为退圈,垫纱,带纱,闭口,套圈,脱圈,成圈和牵拉等8个阶段.退圈退圈就是将处于针勾中的旧线圈移动到针杆上,为垫放新的纱线作好准备.在退圈过程中,织针从最低点上升到最高点,织针处于退圈阶段,退圈后针舌被线圈刮开.垫纱垫纱就是将纱线放到针舌上,完成退圈后,织针开始下降,由于给纱机构的配合动作,纱线便在导纱器的引导下,通过纱嘴被垫放到针勾的下面,针舌的上面,以便织针继续下降时,针勾能可靠地勾住纱线.带纱带纱就是将垫放到针勾下面的纱线引到针勾内的过程.这一过程是依靠织物下降来完成.闭口闭口即封闭针口,使新垫放的纱线旧线圈为针舌所隔开.不带纱过程结束后,纱线正确地被针勾勾住,织针继续下降,落到针杆上的旧线圈沿针杆向针头滑动,移到针舌的下面,针舌由于旧线圈的作用,开始绕针舌轴旋转,当织针再下降时,针舌旋转盖住针勾封闭针口.套圈套圈过程是从旧线圈套到关闭了的针舌上开始,而后沿关闭了针舌移到针勾处而结束. 脱圈脱圈就是线圈从针头上脱落下来的过程.当完成套圈后,织针沿三角工作面下降,勾住新垫放的纱线穿过旧线圈,而旧线圈同时由于牵拉力的作用,由针头处脱出.成圈成圈阶段的工作是在旧线圈脱出针头后,针勾带住新垫放的纱线穿过旧线圈,织针再下降将纱线拉弯成新的线圈.牵拉牵拉就是为了使成圈后的新线圈得以张紧,不得脱出针勾,以进行下一横列编织的成圈工作.牵拉是利用牵拉机构将旧线圈拉向针背,达到紧张的目的,同时将已成形的织物引出成圈区域.集圈过程集圈是针织物组织的基本线圈结构之一,它是将旧线圈不予退圈或脱圈,而织针继续成圈,新旧线圈集合在一起而形成的一种组织. 在横机上采用两种手段来制取集圈组织,一种是无脱圈法,一种是无退圈法.无脱圈法集圈无脱圈法集圈是将横机的一个或前后对角的两个压针三角推上一定高度.当要头带动三角运行时,织针上升到最高点,然后下降到闭口阶段即不再下降,线圈关闭针舌后挂在针杆上,此时针勾勾住了新垫放的纱线.当机头反向运行编织下一横列的织物时,织针在三角的作用下可上升到顶点,或下降到最低点,新纱线形成悬弧退圈后与挂在针杆上的旧线圈合并在一起共同脱圈后形成集圈.无退圈法集圈无退圈法形成的集圈又称为胖花组织,只能在胖花横机上织成.二级胖花横机形成平行集圈,三级胖花横机可形成交错集圈.平行集圈:二级胖花横机有一个活动的挺针三角,针板上排列高脚针和低脚针.当机头运行编织时,挺针三角退出低脚针高度,高脚针可被挺针,继续上升至退圈,而低脚针只能升起到起针三角的顶尖处,尚横档三角上平面行进,然后下降,线圈打开针舌后挂在针舌上不退圈,针勾同时勾住新垫放的纱线.当机头编织下一横列的织物时,退出的挺针三角回复原位,低脚针针舌上挂着的旧线圈与新形成的纱线悬弧共同退圈,脱圈形成集圈.因这种集圈只在低脚针上形成,织出的集圈组织在衣片上互相平行排列,故称为平行集圈或二级胖花.交错集圈:三级胖花横机的活动挺针三角有两个,针板上排列高脚针,低脚针和高脚长舌针.当上,下挺针三角共同退出低脚针高度时,织出平行集圈组织.当上挺针三角单独退出工作位置时,织针上升到下挺针三角位置,因长舌针针舌较长,线圈打开针舌后挂在针舌上不退圈,垫纱后,新旧线圈集合在一起形成集圈.因此种集圈在低脚针和长舌针上形成,织出的集圈组织在衣片上交错排列,故称为交错集圈,又称为交点网眼胖花和三级胖花.。
