实验九经编机成圈过程的分析

• 槽针在成圈过程中的动程较小， 与同机号的钩针经编机相比，槽 针的动程可减小四分之一左右， 从而为高速运转创造了条件。虽 然槽针必须采用单独传动针芯的 机构，但却省去了压板，又其运 动规律比钩针简单得多，且传动 机构的结构也比较简单，这也是 它可以适应高速的原因之一。
• 沉降片是在编织过 程中，进行辅助成 圈和对编织出来的 线圈进行牵拉。槽 针经编机上采用的 沉降片的形状随机 型种类而不同，通 常有两种形式。
• 成圈机件位移曲线——主轴一转中，各成圈 机件的位移与主轴转角间的关系。 X轴——主轴转角 Y轴——各成圈机件的位移 主轴0 ：针处于最低位置
主轴一转，编织一个横列
• 梳栉的摆动，是在织针处于停顿状态下进行 的
• 沉降片在退圈前期，向机前挺进，以便压住 织物
• 在织针下降钩取纱线时，沉降片迅速退向机 后，以便让出位置，防止片鼻影响纱线的钩 取。
第三节 钩针经编机的成圈机件与成圈过程 knitting elements and knitting action of bearded needle tricot machine
一、knitting elements(成圈机件) 1.Bearded needle(钩针) 2.Sinker ( 沉降片) 3.Presser (压板) 4.Guide needle (导纱针)
吴济宏
Institute of textile and material
Wuhan university of science and engineering
第十章
经编机的成圈机件与成圈过程
第一节 槽针经编机的成圈机件
与成圈过程
一、成圈机件
1.槽针（针身、针芯）
2.沉降片（无片腹）

3、针前垫纱： 1) 针仍静止不动； 2) 导纱针摆到最后位置，将纱线垫到针钩里。 3) 沉降片略后退放松纱线。 4、闭口和套圈： 1) 针身下降，针芯先不动，后略下降，针口 关闭。 2) 沉降片快速后退；
5、脱圈：
1) 针身针芯同时下降，旧线圈从针头上脱下； 2) 导纱针在最前位置不动； 3) 沉降片在最后位置； 6、成圈与牵拉： 1) 针下降到最低点，线圈形成规定大小； 2) 沉降片握持旧线圈，进行牵拉； 3) 导纱针在机前作针背横移
4) 导纱针在针前静止不动。
5、脱圈与成圈： 1) 压板离开针钩，向后运动； 2) 针继续下降，完成脱圈和成圈。 3) 沉降片向前运动，对旧线圈进行牵拉。
三、钩针经编机的成圈机件的运动配合
1. 织针运动 轨迹 2. 导纱梳栉 运动轨迹 3. 沉降片运 动轨迹 4. 压板运动 轨迹
钩针经编机成圈机件的运动配合图

钩针机沉降片的作用
1.片鼻、喉——握持旧线圈，以利退圈。 2.片腹——迅速上抬织物，辅助套圈。 3.片喉、颚——弯纱搁持面。 4.片喉——牵拉织物。
二、钩针经编机的成圈过程
退圈——垫纱——闭口、套圈——脱 圈、弯纱、成圈——牵拉（动画）
1、退圈：针上升，沉降片运动到机前，用片喉将旧线 圈推离针运动线，片鼻压住坯布，导纱针相机后摆 动，准备针前垫纱。压板退到最后位置。 2、针前垫纱：针停止不动；导纱针摆到最后位置后， 再向前摆，完成针前横移（将纱线垫在针钩上）。
栅状脱圈板：沿机器全长配置 的金属板条，上端按机号要 求铣出齿状槽。舌针在其沟 槽内作升降运动用于脱圈。
导纱针：纱线穿入其导 纱眼中，在成圈时引导 经纱绕针运动，将纱线 垫在织针上。

针槽板作用：
1、作顶布用:舌针下降,使织物不与针一起下降。 2、确定织针左右位置。 3、调节其顶面与最低位置织针针头的距离,调节 弯纱深度。

经编针织物的成圈方式
经编针织物是由一组或几组平行排列的经纱，于经向同时喂入织针形成的。

经编针织物的成圈方式主要包括以下几种：
1. 闭口成圈：闭口成圈是经编中最基本的成圈方法。

织针在上升过程中，旧线圈从针钩中脱出，新纱线穿过旧线圈的底部，然后在下降过程中，针钩抓住新纱线形成新的线圈。

2. 开口成圈：开口成圈是在闭口成圈的基础上发展起来的。

织针在上升过程中，旧线圈从针钩中脱出，针舌打开，新纱线穿过针舌和旧线圈的底部，然后在下降过程中，针舌关闭，针钩抓住新纱线形成新的线圈。

3. 经平组织成圈：经平组织成圈是一种特殊的成圈方式，通常用于生产经编平纹布。

在这种成圈方式中，每根经纱都要穿过所有的织针，形成一个个相互平行的线圈。

4. 经缎组织成圈：经缎组织成圈是在经平组织成圈的基础上发展起来的。

在这种成圈方式中，相邻的经纱在织针上交替地形成线圈，从而形成经缎组织的结构。

5. 提花成圈：提花成圈是通过控制织针的升降来形成不同的花纹和图案。

在提花成圈中，有些织针上升形成线圈，有些织针不升起，从而形成花纹和图案。

经编针织物的成圈方式还有很多其他的变化和组合，这些成圈方式的不同组合可以产生各种不同的经编针织物组织和结构。

经编针织物具有良好的弹性、延伸性和稳定性，广泛应用于服装、家居用品、工业用品等领域。

3、退圈最高点：
1) 针继续上升，垫在针钩上的纱线滑落到针杆上；
2) 导纱针摆回到针背后，并完成针背横移。
3) 压板向前运动，准备压针。
4) 沉降片基本不动。
4、压针闭口和套圈： 1) 针下降，新纱线进入针钩； 2) 压板向前压在针鼻上，关闭针口； 3) 沉降片后退，用片腹将旧线圈抬起，进行套圈； 4) 导纱针在针前静止不动。
压板：用于使针口关闭。 1) 普通压板：作用于所有
针，使所有针闭口。 2) 花压板：带有按花纹需
要切成的缺口，可有选 择的进行压针。
二、钩针经编机的成圈过程
1、退圈：针上升，沉降片运动到机前，用片喉将旧线圈推离针运 动线，片鼻压住坯布，导纱针相机后摆动，准备针前垫纱。 压板退到最后位置。
2、针前垫纱：针停止不动；导纱针摆到最后位置后，再向前摆， 完成针前横移（将纱线垫在针钩上）。
栅状脱圈板：沿机器全长配置的金属 板条，上端按机号要求铣出齿状槽。 舌针在其沟槽内作升降运动用于脱圈。
导纱针：纱线穿入其导纱眼中，在成 圈时引导经纱绕针运动，将纱线垫在 织针上。
沉降片：位于栅状脱圈板的上方， 用于在退圈时防止旧线圈随针 一起上升。
防针舌自闭钢丝：当针舌打开后挡住针舌，防止针舌关闭， 造成漏针。
5、脱圈与成圈： 1) 压板离开针钩，向后运动； 2) 针继续下降，完成脱圈和成圈。 3) 沉降片向前运动，对旧线圈进行牵拉。
三、钩针经编机的成圈机件的运动配合
1. 织针运动轨 迹
2. 导纱梳栉运 动轨迹
3. 沉降片运动 轨迹
4. 压板运动轨 迹
钩针经编机成圈机件的运动配合图
过程分析：
1、主轴转角0~100°：针逐渐上升到第一高度；导纱针从30°始向 机后摆动；沉降片在20°时位于最前位置；80°时压板退到最后 位置。

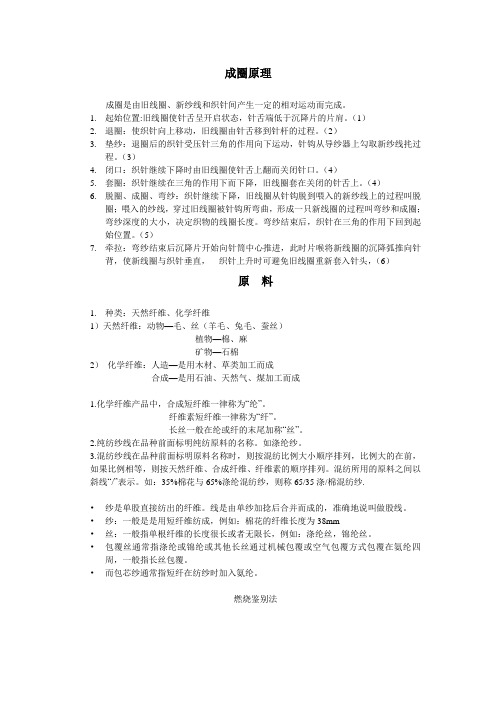

成圈原理成圈是由旧线圈、新纱线和织针间产生一定的相对运动而完成。

1.起始位置:旧线圈使针舌呈开启状态，针舌端低于沉降片的片肩。

（1）2.退圈：使织针向上移动，旧线圈由针舌移到针杆的过程。

（2）3.垫纱：退圈后的织针受压针三角的作用向下运动，针钩从导纱器上勾取新纱线扥过程。

（3）4.闭口：织针继续下降时由旧线圈使针舌上翻而关闭针口。

（4）5.套圈：织针继续在三角的作用下而下降，旧线圈套在关闭的针舌上。

（4）6.脱圈、成圈、弯纱：织针继续下降，旧线圈从针钩脱到喂入的新纱线上的过程叫脱圈；喂入的纱线，穿过旧线圈被针钩所弯曲，形成一只新线圈的过程叫弯纱和成圈；弯纱深度的大小，决定织物的线圈长度。

弯纱结束后，织针在三角的作用下回到起始位置。

（5）7.牵拉：弯纱结束后沉降片开始向针筒中心推进，此时片喉将新线圈的沉降弧推向针背，使新线圈与织针垂直，织针上升时可避免旧线圈重新套入针头，（6）原料1.种类：天然纤维、化学纤维1）天然纤维：动物—毛、丝（羊毛、兔毛、蚕丝）植物—棉、麻矿物—石棉2）化学纤维：人造—是用木材、草类加工而成合成—是用石油、天然气、煤加工而成1.化学纤维产品中，合成短纤维一律称为“纶”。

纤维素短纤维一律称为“纤”。

长丝一般在纶或纤的末尾加称“丝”。

2.纯纺纱线在品种前面标明纯纺原料的名称。

如涤纶纱。

3.混纺纱线在品种前面标明原料名称时，则按混纺比例大小顺序排列，比例大的在前，如果比例相等，则按天然纤维、合成纤维、纤维素的顺序排列。

混纺所用的原料之间以斜线“/”表示。

如：35%棉花与65%涤纶混纺纱，则称65/35涤/棉混纺纱.•纱是单股直接纺出的纤维。

线是由单纱加捻后合并而成的，准确地说叫做股线。

•纱：一般是是用短纤维纺成，例如：棉花的纤维长度为38mm•丝：一般指单根纤维的长度很长或者无限长，例如：涤纶丝，锦纶丝。

•包覆丝通常指涤纶或锦纶或其他长丝通过机械包覆或空气包覆方式包覆在氨纶四周，一般指长丝包覆。

第二节第二节舌针经编机的成圈机件与成圈过程舌针经编机的成圈机件与成圈过程一、成圈机件及其配置一成圈机件舌针经编机的成圈机件有舌针、栅状脱圈板即针槽板、导纱针、沉降片和防针舌自闭钢丝等。

1.舌针1针钩作用针钩用以拉取纱线一般较短。

但对于某些花边经编机为满足特殊需要常采用长钩针。

2针舌长度对舌针动程有决定性影响从而影响到经编机的速度。

使用短舌针是提高舌针经编机速度的有效措施。

3舌针的应用由于舌针的垫纱范围较大故适宜于多梳栉经编机以编织花型复杂的经编织物。

此外舌针适用于加工短纤维纱。

4舌针的安装一般舌针数枚一组浇铸在宽25.4mm或50.8mm1英寸或2英寸的合金座片上如图12-8所示。

2.栅状脱圈板1作用握持旧线圈新纱线线弯纱脱圈支撑坯布针的运动沟槽。

2两种形式第一种在全幅经编机上配置的金属板条上按针距铣沟槽第二种在高机号经编机上通常采用薄钢片铸成座片形式如图12-9所示。

再将座片固定在金属板条上并在后面装以钢质板条以形成脱圈边缘和支持住编织好的坯布。

薄钢片损坏时可以将座片更换。

3.沉降片1作用退圈时防止旧线圈随针上升。

2形式沉降片由薄钢片制成以数片为一组将其根部按针距浇铸在合金座片内如图12-10所示。

3安装位置沉降片安装在栅状脱圈板的上方位置。

4特殊情况不用低机号机器采用较粗的纱线编织粗厚的坯布时因为坯布的向下牵拉力较大靠牵拉力就可起到压布作用故可不用沉降片。

4.导纱针舌针经编机所用的导纱针与槽针经编机一样也是数枚一组浇铸于一定尺寸的合金座片上。

5.防针舌自闭钢丝防针舌自闭钢丝沿针床全幅宽横贯固定在机架上使其位于针舌前方离针床一定距离处或装在沉降片支架上与沉降片座一起摆动。

当针上升针舌打开后由它拦住开启的针舌防止针舌自动关闭而造成漏针现象。

二成圈机件配置二成圈机件配置舌针经编机的成圈机件配置如图12-11所示。

舌针1铸在座片2上并一起安装在针床3上栅状脱圈板座片4装在栅状脱圈板5上沉降片6铸在座片7上并一起安装在沉降片床8上在沉降片的上方安装有防针舌自闭钢丝9导纱针10是由梳栉来带动的。

经编机的成圈原理一、成圈机件1、舌针：将数枚舌针浇铸成1″或2″的针块。

舌针垫纱范围较大。

2、栅状脱圈板：作为搁持面，辅助脱圈，并保持针间距。

3、导纱针：数枚导纱针浇铸成1″或2″的针块，用于引导纱线。

4、沉降片：用于握持织物，有利于退圈。

5、防反拨钢丝：横贯机器全长，防止针舌反拨。

二、舌针经编机的成圈过程退圈——垫纱——闭口、套圈——脱圈、弯纱、成圈——牵拉三、舌针经编机成圈机件的运动配合1、成圈机件位移曲线——主轴一转中，各成圈机件的位移与主轴转角间的关系。

X轴——主轴转角，Y轴——各成圈机件的位移，主轴0 ：针处于最低位置，主轴一转，编织一个横列。

2、梳栉的摆动，是在织针处于停顿状态下进行的3、沉降片在退圈前期，向机前挺进，以便压住织物4、在织针下降钩取纱线时，沉降片迅速退向机后，以便让出位置，防止片鼻影响纱线的钩取。

jingbian zhenzhi chengquan guocheng经编针织成圈过程process of warp-knitted loop formation在经编针织机上用织针和其他成圈机件使纱线形成线圈的过程。

基本原理与纬编针织成圈过程的编结法相似。

在经编机上，平行排列的经纱从经轴上引出，分别垫放到各根织针上进行成圈。

每根纱线一般每次只对一或二根织针垫纱，成圈后形成线圈横列。

在这一横列中各线圈均与上一横列的相应线圈串套，从而使横列与横列相互连接。

同时，纱线按一定顺序在不同织针上垫纱，成圈后构成线圈纵行之间的联系，从而形成经编针织物。

现代高速经编机普遍使用槽针、槽针由针身和针芯组成。

这种经编机的位移曲线（图1 [经编成圈机件位移曲线图]）表示成圈过程中成圈机件的位移和主轴转角之间的关系。

针身和针芯位移曲线的零值表示它们处于最低位置，导纱针和沉降片位移曲线的零值则表示它们位于针后的最前位置。

经编成圈过程（图2 [经编成圈过程]）分为10个阶段：①退圈：由于针身上升较针芯早而快，使针芯头端没入针身槽内，因而旧线圈由针钩滑落到针杆上。

与 创新能力。
能
力
通过本课程学习，使学生掌握针织及针织与针织物的基本概念，针织机的基本构造与
培 工作原理，常用针织物组织与成形产品的结构特点、性能、用途和编织方法，以及针织工
养 艺计算等知识。培养学生学习能力和创造思维，为学习后继课程和今后从事与本专业相关
要 的工作打下良好的基础。 求
序号
内
容
学时
2
实验一：纬编基本织物的分析实验（1）
2
实验二：纬编基本织物的分析实验（2）
2
教
实验三：纬编基本织物的分析实验（3）
2
学
纬编花色组织与圆机编织工艺。添纱组织、衬垫组织、毛圈组织的结构特
3 点、分类、特性、用途、编织方法和走针轨迹。
6
内 纬编彩横条织物、绕经织物、长毛绒组织和移圈织物等花色组织的结构特
横移、送经、经编基本组织与变化组织、常用经编花色组织与编织工艺、经编工艺计算等。
课
程
本课程注重理论与实践的紧密结合，注重原理对实践的科学指导作用，强调技术的重
任 要性，注重典型机型和常用工艺的分析，强调技术的创新性，注重使学生在具有必备的基
务 础理论知识的基础上，重点培养学生的工程综合能力、先进技术的应用能力、产品开发和
13 成圈机件与成圈过程，成圈机件的运动配合与位移曲线。
2
容
与
导纱梳栉的横移。导纱梳栉横移必须满足的工艺要求，机械式和电子式梳
14 栉横移机构的形式与工艺原理。
2
学
时
经编送经。送经机构分类、工作原理与基本工艺要求；线速度感应式积极
17 送经机构的组成部分和工作原理。
2
分
经编机的其他机构与装置。牵拉卷取机构的形式与工作原理；传动机构的

防针舌自闭钢丝：当针舌打开后挡住针舌，防止针舌关闭 ，造成漏针。
第4页/共23页
5
二、舌针经编机的成圈过程
(1) 开始退圈：舌针上 升，沉降片向机前运动 ，压住坯布，导纱针处 于机前位置，继续进行 针后横移；
(2) 退圈最高点：旧线 圈划到针杆上，防针舌 自闭钢丝防止针舌关闭 ；
(3) 导纱针向机后摆动 ，准备垫纱；
第14页/共23页
15
过程分析：
1、主轴转角0~100°：针逐渐上升到第一高度；导纱针从30°始向 机后摆动；沉降片在20°时位于最前位置；80°时压板退到最 后位置。
2、主轴转角100~130°：针不动；梳栉向后摆动到最后位置；沉降 片和压板基本不动。
3、主轴转角130~180°：针基本不动；梳栉向前摆动，完成垫纱； 沉降片和压板基本不动。
压板：用于使针口关闭。 1) 普通压板：作用于所
有针，使所有针闭口。 2) 花压板：带有按花纹
需要切成的缺口，可 有选择的进行压针。
第10页/共23页
11
二、钩针经编机的成圈过程
第11页/共23页
12
1、退圈：针上升，沉降片运动到机前，用片喉将旧线圈推离针 运动线，片鼻压住坯布，导纱针相机后摆动，准备针前垫纱 。压板退到最后位置。
第19页/共23页
20
3、针前垫纱： 1) 针仍静止不动； 2) 导纱针摆到最后位置，将纱线垫到针钩里。 3) 沉降片略后退放松纱线。 4、闭口和套圈： 1) 针身下降，针芯先不动，后略下降，针口关闭。 2) 沉降片快速后退；
第20页/共23页
21
5、脱圈： 1) 针身针芯同时下降，旧线圈从针头上脱下； 2) 导纱针在最前位置不动； 3) 沉降片在最后位置； 6、成圈与牵拉： 1) 针下降到最低点，线圈形成规定大小； 2) 沉降片握持旧线圈，进行牵拉； 3) 导纱针在机前作针背横移

根据以下垫纱运动图写出该织物的垫纱数码。
实例分析二：
根据给出的垫纱数码，绘出织物的垫纱运动图。 1-0，1-2，2-3，2-1//
第四节 经编针织物的基本组织
一、经编针织物原组织。 （一）编链组织 闭口编链（一横列一个循环） 开口编链（两横列一个循环）
开口经平
（二）、经平组织
闭口经平 开闭混合经平
请画出它们的垫纱运动图，写出它们的垫纱数码。
（三）、经缎组织。
每根纱线顺序地在三枚或三枚以上的织针上 垫纱成圈形成的组织称为经缎组织。
如图所示为最常见的 三针经缎组织
（四）、重经组织：
二、经编针织物的变化组织。
（一）、变化经平组织：
（二）、变化经缎组织：
（三）、变化重经组织：
第三节、经平组织的编织运动分析：
第三节 经编针织物的表示方法
一、线圈图： 二、垫纱运动图：
用小黑点表示织针（织针的顶视图）
织针顶部、 表示一枚针
7
0
1
2
3
4
5
6
并用从0开始的数字标示出针与针之间的位置。
用线条表示导纱针的垫纱运动方向。
机后、针前 机前、针背
第二横列的垫纱运动情况， 表示了第二横列的线圈结构
第一横列编织时的垫纱情况， 表示了第一横列的线圈结构
第二横列
针 前
第一横列
垫纱图
织针 导纱器
六、钩针、复合针、舌针经编机比较： 1、成圈机件比较： 舌针 沉降片 栅状脱圈板 防针舌自闭钢丝 钩针 沉降片 压板 复合针 沉降片
导纱针
导纱针
导纱针
2、成圈机件运动比较： 复合针
钩针 沉降片 压板 导纱针
增加钩与针芯的运动配合

5. 防反拨钢丝： 横贯机器全长，防止针舌反拨。
固定钢丝：太进太出都不行 装在沉降片支架上随其摆动

二、舌针经编机的成圈过程
退圈
垫纱
闭口 套圈
脱圈,弯纱 成圈,牵拉
退圈： 舌针上升，沉降片向机前前进，压住坯 布，使其不随针一起上升；导纱针处于 机前位置，继续作针后横移；针上升到 最高位置，旧线圈滑到针杆上；防针舌 自闭钢丝可防针舌关闭。
退圈－－－－－垫纱－－－－闭口套圈－ 弯纱,脱圈, 成圈,牵拉
(1) 退圈： 槽针处于最低位置； 针身先上升，针芯后上升， 针身上升速度快，针芯头 端没入针槽，针口开启， 此后两者继续上升，旧线 圈滑到针杆上；沉降片在 机前位置，片喉握持旧线 圈，防止旧线圈回套；导 纱针在机前位置。
(2) 垫纱： 针处于高位； 导纱针后摆，作针 前垫纱，并摆回机 前，将纱线垫在针 口；沉降片放松握 持的旧线圈。
第九章 经编机的成圈机件与成圈过程
第一节
槽针经编机的成圈机件与成圈过程
一、成圈机件
1. 槽针： 针身、针芯(浇铸在一起)
2. 沉降片： 头尾浇铸在一起，两种形式。
特里柯脱型用
拉舍尔型用
3. 导纱针：数枚导纱针浇铸成1英寸或2英寸的针 块，用于组成梳栉，引导、垫放纱线。
二、槽针经编机成圈机件的运动配合
1. 钩针： 插入法，浇铸法 2. 沉降片：协助织针退圈和脱圈。
3. 压板： 用于封闭针口 普通压板：作用于所有针，使所有针闭口。 花压板： 带有按花纹需要切成的缺口，可 有选择的进行压针。
4. 导纱针

钩针机沉降片的作用 片鼻、片喉握持旧线圈。 片腹上抬旧线圈，辅助套圈。 片喉、片颚支撑旧线圈。 片喉将旧线圈拉离针背，起牵拉作用。

6.在运转中为防止针舌的反拨关闭，还需要加装防舌针自闭钢丝，但如钢丝安装 不当，会带来很多不利，如损坏针舌，造成漏针等。
7. 舌针的制造比较复杂; 舌针成圈运动所需动程最大，直接影响车速。
三、钩针经编机的成圈机件与成圈过程
（一）钩针经编机的成圈机件
1．钩针 如下图（1）所示，钩针是最主要的成圈机件，它上升作退圈运动，下降 作成圈运动，钩针的形状和尺寸直接影响机器的运转速度。针钩长度决定了针的 动程，动程又决定了机器的运转速度。
1. 0°脱圈 如下图（1）所示，槽针与针芯处于最低位置（脱圈位置）；导纱 针处于针前最前位置，并进行针背垫纱；沉降片向机前牵拉方向（握持线圈的 位置）挺进。 2. 60°牵拉线圈 如下图（2）所示，沉降片摆到机前最前方；槽针开始上升； 针芯仍处在最低位置；梳栉结束针背横移运动。 3. 120°导纱针向机后摆动 如(3）所示，槽针继续上升，针芯开始上升，但针 芯顶端并不露出针槽沟，针背垫纱已经结束，沉降片仍握持住旧线圈。但此时 沉降片要后退一些距离以放松所握住的线圈。导纱针向针前摆动准备进行针前 垫纱。 4. 185°针前垫纱 如下图（4）所示，导纱针到达机后，进行针前垫纱，沉降 片放松握持着的线圈，针芯穿过旧线圈继续上升。 5. 240°纱线垫入针口 如下图（5）所示，导纱针向机前回摆；槽针下降，纱 线垫到针钩内，针芯逐渐升出槽针针槽，此时旧线圈再一次被张紧。 6. 315°封闭针口如下图（6）所示，沉降片向机后移动；槽针与针芯下降，并 由针芯封闭针口。旧线圈从针杆沿着针芯向上滑动。导纱针处于机前，开始进 行针背垫纱。 7. 330°开始脱圈如下图（7）所示，槽针与针芯同时下降到沉降片片腹下面。 为了形成新的线圈，在脱圈的同时针钩抽引纱线形成新线圈。沉降片向机前运 动，导纱针开始针背垫纱。

精编资料缝编工艺的主要原理是用经编线圈结构对纺织材料(如纤维网,纱线层等) 或非纺织材料(如泡沫塑料,塑料薄膜等)或它们的组合进行缝制成织物,或在机织布等底基材料上...结构,原理《针织技术》课程《多种经编机的结构与工作原理》实验指导书一、实验目的1、了解多种经编机的结构。

2、了解多种经编机的结构工作原理。

二、实验设备与工具1、Z321型整经机三、基础知识多种经编的种类（特殊类型的经编机）：多种经编的种类有：钩编机、缝编机、幅衬纬经编机、管编机（一）钩编机钩编机是一种特殊类型的经编机，门幅较狭，通常为800mm,可编织松紧带、花边带、流苏带等狭条经编针织物。

根据所编带子的宽度，机器门幅内同时可织数条带子。

另外也有阔幅的钩编机, 门幅有1600mm、3100mm等，可用于编织台布、床罩、窗帘等阔幅坯布。

（二）缝编机缝编工艺的主要原理是用经编线圈结构对纺织材料（如纤维网、纱线层等）或非纺织材料（如泡沫塑料、塑料薄膜等）或它们的组合进行缝制成织物，或在机织布等底基材料上加入经编线圈结构，使其产生毛圈效应，制成底布型毛圈织物。

（三）幅衬纬经编机全幅衬纬经编工艺是利用横贯织物全幅的纬纱，衬入到经编组织的线圈圈干和延展线之间，形成全幅衬纬经编织物。

经编组织中衬入全幅纬纱，可给予经编织物某些特殊性质和效应。

如果采用的纬纱延伸性很小，则这种全幅衬纬织物的尺寸稳定性极好，可和机织物接近。

而如衬入的纬纱为弹力丝或弹性纱线，则可增加经编织物的横向弹性。

衬入全幅纬纱还可改善经编坯布的覆盖性和透明性，减少坯布的膨松感。

在采用有色纬纱并进行选择衬纬时，可制得清晰的横向条纹，这在一般经编坯布中是难以达到的。

另外，还可使用质量较差的纱线和很粗的纱线作为纬纱，以降低成本；还适宜用结子线、竹节纱等花色纱线作为纬纱，以形成特殊的花色效应。

全幅衬纬经编坯布适用于窗帘、床罩及其他室内装饰品。

亦有用作器材用布、包装用布等。

（四）幅衬纬经编机管编又称无针编织，其工作原理属经编范畴，是依靠管状导纱机件相互配合将线圈串套而形成经编针织物，其成圈过程由于不依靠传统的织针和沉降片等其他机件而显出新颖和独特，且成圈机件和机器结构较为简单，安装和维修方便，产品结构有一定特点。

成圈原理成圈是由旧线圈、新纱线和织针间产生一定的相对运动而完成。

1.起始位置:旧线圈使针舌呈开启状态，针舌端低于沉降片的片肩。

（1）2.退圈：使织针向上移动，旧线圈由针舌移到针杆的过程。

（2）3.垫纱：退圈后的织针受压针三角的作用向下运动，针钩从导纱器上勾取新纱线扥过程。

（3）4.闭口：织针继续下降时由旧线圈使针舌上翻而关闭针口。

（4）5.套圈：织针继续在三角的作用下而下降，旧线圈套在关闭的针舌上。

（4）6.脱圈、成圈、弯纱：织针继续下降，旧线圈从针钩脱到喂入的新纱线上的过程叫脱圈；喂入的纱线，穿过旧线圈被针钩所弯曲，形成一只新线圈的过程叫弯纱和成圈；弯纱深度的大小，决定织物的线圈长度。

弯纱结束后，织针在三角的作用下回到起始位置。

（5）7.牵拉：弯纱结束后沉降片开始向针筒中心推进，此时片喉将新线圈的沉降弧推向针背，使新线圈与织针垂直，织针上升时可避免旧线圈重新套入针头，（6）原料1.种类：天然纤维、化学纤维1）天然纤维：动物—毛、丝（羊毛、兔毛、蚕丝）植物—棉、麻矿物—石棉2）化学纤维：人造—是用木材、草类加工而成合成—是用石油、天然气、煤加工而成1.化学纤维产品中，合成短纤维一律称为“纶”。

纤维素短纤维一律称为“纤”。

长丝一般在纶或纤的末尾加称“丝”。

2.纯纺纱线在品种前面标明纯纺原料的名称。

如涤纶纱。

3.混纺纱线在品种前面标明原料名称时，则按混纺比例大小顺序排列，比例大的在前，如果比例相等，则按天然纤维、合成纤维、纤维素的顺序排列。

混纺所用的原料之间以斜线“/”表示。

如：35%棉花与65%涤纶混纺纱，则称65/35涤/棉混纺纱.•纱是单股直接纺出的纤维。

线是由单纱加捻后合并而成的，准确地说叫做股线。

•纱：一般是是用短纤维纺成，例如：棉花的纤维长度为38mm•丝：一般指单根纤维的长度很长或者无限长，例如：涤纶丝，锦纶丝。

•包覆丝通常指涤纶或锦纶或其他长丝通过机械包覆或空气包覆方式包覆在氨纶四周，一般指长丝包覆。

成圈时 ，形成新线圈所需要的纱线 ， 一方面从导纱针方 向拉过来（即由送经机构喂给）； 另一方面 ， 也有可能从 前面刚脱下的旧线圈中拉过来 ， 即所谓的“ 回退 ”。 回退 量的多少取决于成圈时经纱张力与牵拉力的对比 。纱线张 力较大时 ， 由导纱针方向拉过纱线比较困难 ，所以回退量 较多 ， 从而使经编坯布密度增加 。当经编坯布的牵拉力较 大时 ， 回退量较小 ，坯布密度也相应减小 。因而 ， 回退量 的多少直接影响到线圈长度和坯布密度。
返回
一 、成圈机件及其配置
5.成圈机件配置 钩针经编机的成圈机件 配置如图12-16所示。
返回
二 、成圈过程
退圈： 旧线圈退到了针杆上 1.退圈： 200沉降片在最前端 ，200~500 向后； 压板800摆在最 后； 梳栉300开始向机后摆动 ， 织针1000升到第一退圈高度 。
2.针前垫纱： 1300左右梳栉摆在最后 ，在针前横移 后回摆 ，此时针 、压板 、沉降片几乎不动。
结束
一 、成圈机件及其配置
1.钩针 钩针的结构可以参见图1-3。 在安装时 ，针杆嵌在插针槽板的 槽内 ，而针踵(针脚)则插在插针槽 板的小孔内作为定位之用 ，在针 槽板外面加上盖板，用螺丝固紧。
返回
一 、成圈机件及其配置
2.沉降片 其形状如图12-14(1)所 示 ， 也是由片鼻1、片喉2和 片腹3组成 。与图12-2所示的 槽针经编机沉降片不同的是 ， 钩针经编机用沉降片的片腹 呈隆起状 。片喉到片腹最高 点的水平距离对沉降片的动 程有决定性影响 。图12-14(2) 显示了沉降片数片一组浇铸
7.套圈： 2400~3160沉降片迅速后摆 ， 片腹把旧 线圈抬起套在了闭口的针钩上。
8.弯纱 、脱圈 、成圈和牵拉：3160~3600针下降 到最低 ，压板向机后摆动 ，沉降片摆到了机前 端。

经编机的成圈原理经编机是一种专门用于编织针织物的机械设备，它采用多针位织布技术，能够制作出各种不同花型和纹理的针织物。

经编机的成圈原理主要包括下列几个方面：1.针床系统：经编机的针床系统是实现成圈的关键部分。

针床上有许多排针床槽，每条床槽上都有一根称为经纱的针，通过上下移动和前后摇动来形成针织针脚，从而完成针织工作。

2.前摇和后摇：经编机的成圈原理最基本的部分是前摇和后摇的运动。

针床上的每根针都通过前摇运动从针床槽中抬起并将经纱穿入织物，然后通过后摇运动再次抬起并松开经纱。

3.经纱输送：经纱在针床和前摇后摇之间需要通过一系列的输送系统进行传送。

一般来说，经纱通常是由上方经纱轴传送到下方经纱管，然后再由下方经纱管传送到针床上的针。

通过这样的输送系统，经纱能够按照设定的规律被针床上的每根针穿入织料中。

4.跨度器：经编机上的针床槽分布非常密集，在使用过程中容易发生严重的交错或者混乱。

为了避免这种问题，普通的经编机通常配备了称为跨度器的装置。

跨度器通过改变针的运动轨迹和限制前摇后摇的幅度，使得每根针都能够按照规定的序列和诺特浮设系列运作。

5.吊车系统：经编机中的吊车系统主要用于调整和控制织物的密度。

吊车系统通过控制前摇的上下运动，使得每个循环中的织物密度可以进行调整。

这种方法在制造针织物的时候非常重要，可以使得制造的针织物在各个方面都具备理想的特性。

6.机械控制系统：经编机的成圈原理还依赖于先进的机械控制系统。

这个系统会对前摇后摇的运动进行精确控制，确保织物的编织速度和花样设计的准确性。

同时，机械控制系统还能够监测并报警处理出现的故障，确保经编机的正常运行和生产效率。

7.自动化技术：近年来，随着自动化技术的不断发展，许多经编机开始引入自动化控制系统。

这些系统可以根据预设的花样和设计要求，自动调节机器的运动和操作，提高编织的精确度和效率。

总结起来，经编机的成圈原理包括针床系统、前摇和后摇、经纱输送、跨度器、吊车系统、机械控制系统和自动化技术。
