永磁无刷直流电动机的基本工作原理

直流永磁无刷电机工作原理
直流永磁无刷电机是一种可以使直流电转化为直流电的电机，在我们日常生活中应用广泛，并且在工业生产中也占有重要的地位。

它的工作原理是通过反电势过零触发控制，使得电机转子转动到反电势零位，并且转子停止旋转。

这种电机能够实现无刷驱动，并且具有结构简单、成本低等优点。

直流永磁无刷电机通常由转子、定子、控制器三部分组成。

其中，定子是整个系统的核心，它由定子铁芯、绕组和绝缘材料组成。

转子是在定子内有一个“旋转磁极”的电动机。

转子上的永磁体在通电时产生磁场，在没有电流的情况下，它会自己旋转。

无刷电机的控制系统由上位机和下位机组成。

上位机对下位机发出控制信号，下位机根据控制信号来产生相应的电流来驱动电机转子运转。

上位机和下位机之间通过专用通信线进行通信。

无刷电机的工作原理是利用反电势过零触发控制方法实现电机的无刷驱动和运行，该控制方法可以产生一个在反电势过零点上的电流脉冲，这个脉冲的能量通过定子绕组传递给转子，转子再利用其能量带动电机旋转。

—— 1 —1 —。

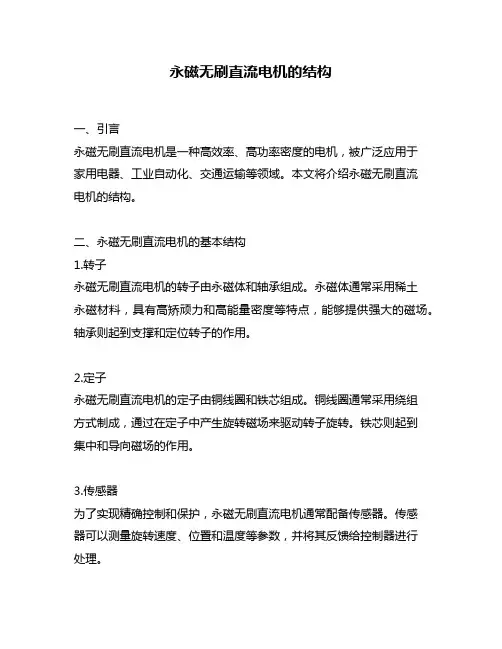

永磁无刷直流电机的结构一、引言永磁无刷直流电机是一种高效率、高功率密度的电机，被广泛应用于家用电器、工业自动化、交通运输等领域。

本文将介绍永磁无刷直流电机的结构。

二、永磁无刷直流电机的基本结构1.转子永磁无刷直流电机的转子由永磁体和轴承组成。

永磁体通常采用稀土永磁材料，具有高矫顽力和高能量密度等特点，能够提供强大的磁场。

轴承则起到支撑和定位转子的作用。

2.定子永磁无刷直流电机的定子由铜线圈和铁芯组成。

铜线圈通常采用绕组方式制成，通过在定子中产生旋转磁场来驱动转子旋转。

铁芯则起到集中和导向磁场的作用。

3.传感器为了实现精确控制和保护，永磁无刷直流电机通常配备传感器。

传感器可以测量旋转速度、位置和温度等参数，并将其反馈给控制器进行处理。

4.控制器永磁无刷直流电机的控制器是一个重要的部件，它可以实现电机的启停、速度和位置控制、保护等功能。

控制器通常由微处理器、功率驱动芯片和其他电路组成。

三、永磁无刷直流电机的工作原理永磁无刷直流电机的工作原理基于法拉第定律和洛伦兹力定律。

当通过定子绕组通以直流电时，会在定子中产生一个旋转磁场。

由于转子上有永磁体，所以会在转子上产生一个与定子磁场相互作用的力，从而使转子开始旋转。

传感器可以测量转子位置和速度，并将其反馈给控制器进行处理，从而实现精确控制。

四、永磁无刷直流电机的优点1.高效率：由于采用了无刷结构，永磁无刷直流电机具有高效率和低能耗。

2.高功率密度：由于采用了稀土永磁材料和先进加工技术，永磁无刷直流电机具有高功率密度。

3.精确控制：配备传感器和控制器，可以实现精确的速度和位置控制。

4.可靠性高：由于无刷结构和传感器的使用，永磁无刷直流电机具有较高的可靠性。

五、永磁无刷直流电机的应用1.家用电器：如洗衣机、空调、吸尘器等。

2.工业自动化：如机床、自动化生产线等。

3.交通运输：如电动汽车、轮船、飞机等。

六、结论永磁无刷直流电机是一种高效率、高功率密度的电机，具有精确控制和高可靠性等优点，被广泛应用于家用电器、工业自动化和交通运输等领域。

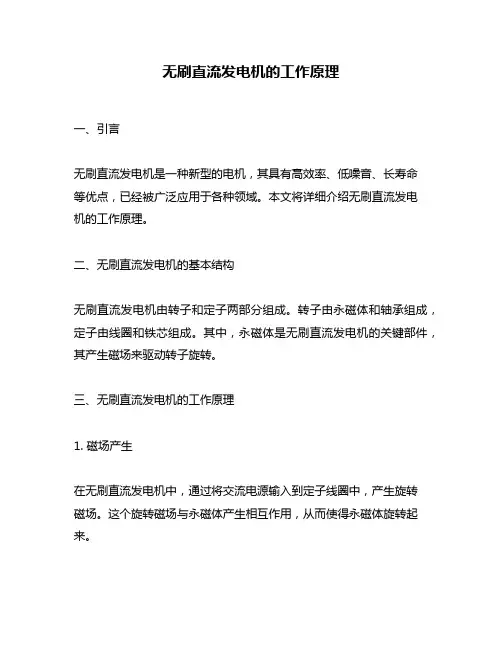

无刷直流发电机的工作原理一、引言无刷直流发电机是一种新型的电机，其具有高效率、低噪音、长寿命等优点，已经被广泛应用于各种领域。

本文将详细介绍无刷直流发电机的工作原理。

二、无刷直流发电机的基本结构无刷直流发电机由转子和定子两部分组成。

转子由永磁体和轴承组成，定子由线圈和铁芯组成。

其中，永磁体是无刷直流发电机的关键部件，其产生磁场来驱动转子旋转。

三、无刷直流发电机的工作原理1. 磁场产生在无刷直流发电机中，通过将交流电源输入到定子线圈中，产生旋转磁场。

这个旋转磁场与永磁体产生相互作用，从而使得永磁体旋转起来。

2. 感应电动势产生当永磁体旋转时，在定子线圈中会感应出交变的电动势。

这个交变的电动势会随着永磁体旋转而不断变化。

3. 交换器工作为了将感应出来的交变电动势转化为直流电动势，无刷直流发电机需要使用交换器。

交换器由多个晶体管组成，可以将交变电动势转化为直流电动势，并将其输出到外部负载上。

4. 转子位置检测在无刷直流发电机中，为了确保交换器能够正确地将交变电动势转化为直流电动势，需要对转子的位置进行检测。

通常采用霍尔元件来检测转子的位置。

5. 控制系统无刷直流发电机的控制系统通常由微处理器和驱动芯片组成。

微处理器用来控制交换器的开关状态，从而实现将感应出来的交变电动势转化为直流电动势；驱动芯片则用来控制永磁体的旋转速度，从而实现对无刷直流发电机输出功率的调节。

四、总结无刷直流发电机是一种高效率、低噪音、长寿命的新型电机。

其工作原理主要包括磁场产生、感应电动势产生、交换器工作、转子位置检测和控制系统等几个方面。

通过对这些方面的详细介绍，可以更好地理解无刷直流发电机的工作原理。

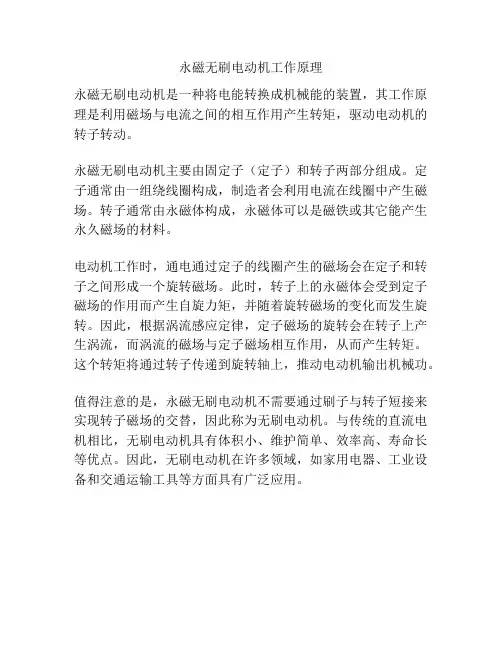

永磁无刷电动机工作原理
永磁无刷电动机是一种将电能转换成机械能的装置，其工作原理是利用磁场与电流之间的相互作用产生转矩，驱动电动机的转子转动。

永磁无刷电动机主要由固定子（定子）和转子两部分组成。

定子通常由一组绕线圈构成，制造者会利用电流在线圈中产生磁场。

转子通常由永磁体构成，永磁体可以是磁铁或其它能产生永久磁场的材料。

电动机工作时，通电通过定子的线圈产生的磁场会在定子和转子之间形成一个旋转磁场。

此时，转子上的永磁体会受到定子磁场的作用而产生自旋力矩，并随着旋转磁场的变化而发生旋转。

因此，根据涡流感应定律，定子磁场的旋转会在转子上产生涡流，而涡流的磁场与定子磁场相互作用，从而产生转矩。

这个转矩将通过转子传递到旋转轴上，推动电动机输出机械功。

值得注意的是，永磁无刷电动机不需要通过刷子与转子短接来实现转子磁场的交替，因此称为无刷电动机。

与传统的直流电机相比，无刷电动机具有体积小、维护简单、效率高、寿命长等优点。

因此，无刷电动机在许多领域，如家用电器、工业设备和交通运输工具等方面具有广泛应用。

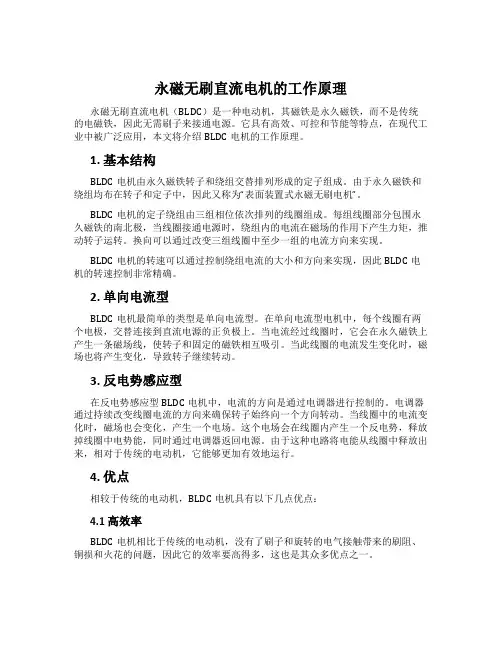

永磁无刷直流电机的工作原理永磁无刷直流电机（BLDC）是一种电动机，其磁铁是永久磁铁，而不是传统的电磁铁，因此无需刷子来接通电源。

它具有高效、可控和节能等特点，在现代工业中被广泛应用，本文将介绍BLDC电机的工作原理。

1. 基本结构BLDC电机由永久磁铁转子和绕组交替排列形成的定子组成。

由于永久磁铁和绕组均布在转子和定子中，因此又称为“表面装置式永磁无刷电机”。

BLDC电机的定子绕组由三组相位依次排列的线圈组成。

每组线圈部分包围永久磁铁的南北极，当线圈接通电源时，绕组内的电流在磁场的作用下产生力矩，推动转子运转。

换向可以通过改变三组线圈中至少一组的电流方向来实现。

BLDC电机的转速可以通过控制绕组电流的大小和方向来实现，因此BLDC电机的转速控制非常精确。

2. 单向电流型BLDC电机最简单的类型是单向电流型。

在单向电流型电机中，每个线圈有两个电极，交替连接到直流电源的正负极上。

当电流经过线圈时，它会在永久磁铁上产生一条磁场线，使转子和固定的磁铁相互吸引。

当此线圈的电流发生变化时，磁场也将产生变化，导致转子继续转动。

3. 反电势感应型在反电势感应型BLDC电机中，电流的方向是通过电调器进行控制的。

电调器通过持续改变线圈电流的方向来确保转子始终向一个方向转动。

当线圈中的电流变化时，磁场也会变化，产生一个电场。

这个电场会在线圈内产生一个反电势，释放掉线圈中电势能，同时通过电调器返回电源。

由于这种电路将电能从线圈中释放出来，相对于传统的电动机，它能够更加有效地运行。

4. 优点相较于传统的电动机，BLDC电机具有以下几点优点：4.1 高效率BLDC电机相比于传统的电动机，没有了刷子和旋转的电气接触带来的刷阻、铜损和火花的问题，因此它的效率要高得多，这也是其众多优点之一。

4.2 长寿命BLDC电机的使用寿命比传统的电动机长得多。

刷子会随着时间的推移而磨损，从而增加了故障的风险。

但是，BLDC电机不需要刷子，因此不会遇到这个问题。

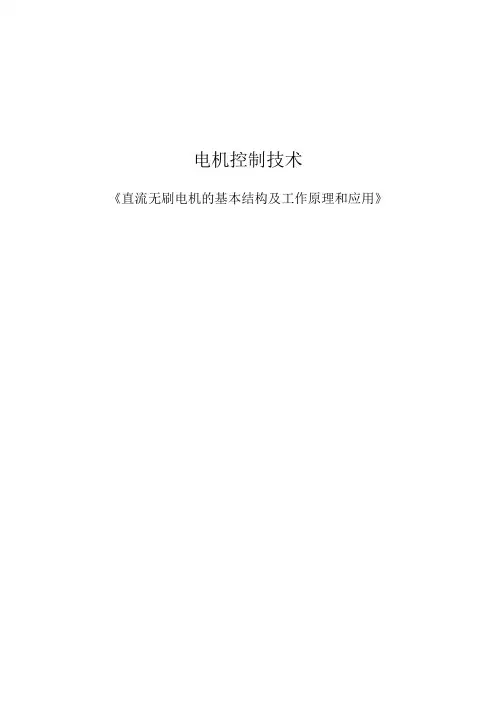

电机控制技术《直流无刷电机的基本结构及工作原理和应用》直流无刷电机的基本结构及工作原理和应用一、直流无刷电机的工作原理直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响： N=120．f / P。

在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。

也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

直流无刷驱动器包括电源部及控制部如图 (1) ：电源部提供三相电源给电机，控制部则依需求转换输入电源频率。

电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果输入是交流电就得先经转换器(converter)转成直流。

不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器 (inverter)转成3相电压来驱动电机。

换流器(inverter)一般由6个功率晶体管(Q1～Q6)分为上臂(Q1、Q3、Q5)/下臂 (Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。

控制部则提供PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。

直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制，所以电机内部装有能感应磁场的霍尔传感器(hall- sensor)，做为速度之闭回路控制，同时也做为相序控制的依据。

但这只是用来做为速度控制并不能拿来做为定位控制。

图一：直流无刷驱动器包括电源部及控制部要让电机转动起来，首先控制部就必须根据hall-sensor感应到的电机转子目前所在位置，然后依照定子绕线决定开启(或关闭)换流器 (inverter)中功率晶体管的顺序，如下（图二） inverter中之AH、BH、CH(这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管)，使电流依序流经电机线圈产生顺向(或逆向)旋转磁场，并与转子的磁铁相互作用，如此就能使电机顺时/逆时转动。

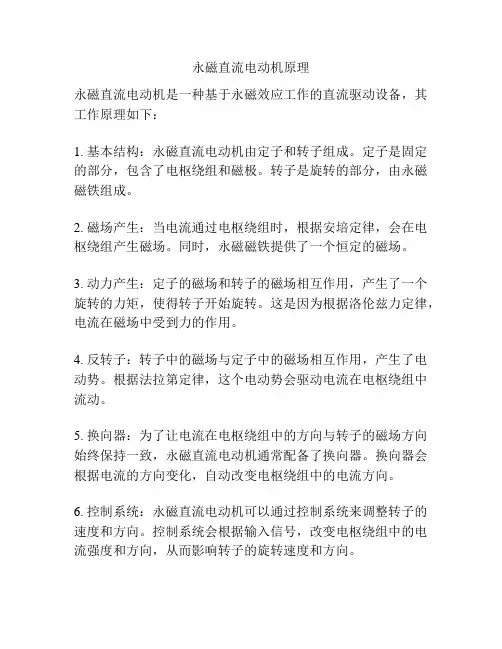

永磁直流电动机原理
永磁直流电动机是一种基于永磁效应工作的直流驱动设备，其工作原理如下：
1. 基本结构：永磁直流电动机由定子和转子组成。

定子是固定的部分，包含了电枢绕组和磁极。

转子是旋转的部分，由永磁磁铁组成。

2. 磁场产生：当电流通过电枢绕组时，根据安培定律，会在电枢绕组产生磁场。

同时，永磁磁铁提供了一个恒定的磁场。

3. 动力产生：定子的磁场和转子的磁场相互作用，产生了一个旋转的力矩，使得转子开始旋转。

这是因为根据洛伦兹力定律，电流在磁场中受到力的作用。

4. 反转子：转子中的磁场与定子中的磁场相互作用，产生了电动势。

根据法拉第定律，这个电动势会驱动电流在电枢绕组中流动。

5. 换向器：为了让电流在电枢绕组中的方向与转子的磁场方向始终保持一致，永磁直流电动机通常配备了换向器。

换向器会根据电流的方向变化，自动改变电枢绕组中的电流方向。

6. 控制系统：永磁直流电动机可以通过控制系统来调整转子的速度和方向。

控制系统会根据输入信号，改变电枢绕组中的电流强度和方向，从而影响转子的旋转速度和方向。

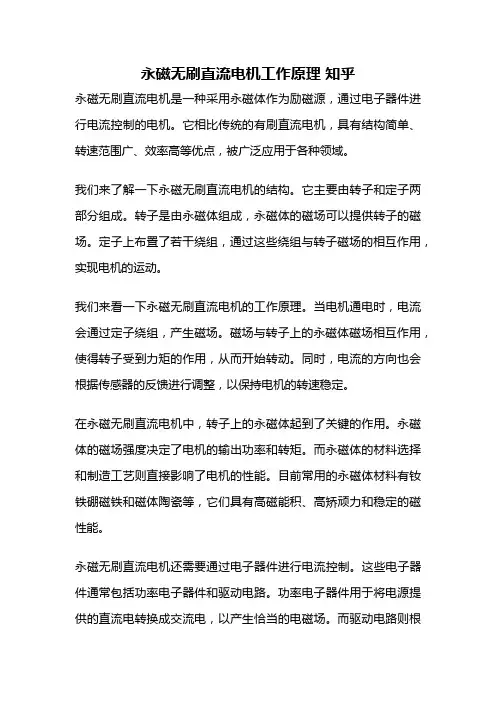

永磁无刷直流电机工作原理知乎永磁无刷直流电机是一种采用永磁体作为励磁源，通过电子器件进行电流控制的电机。

它相比传统的有刷直流电机，具有结构简单、转速范围广、效率高等优点，被广泛应用于各种领域。

我们来了解一下永磁无刷直流电机的结构。

它主要由转子和定子两部分组成。

转子是由永磁体组成，永磁体的磁场可以提供转子的磁场。

定子上布置了若干绕组，通过这些绕组与转子磁场的相互作用，实现电机的运动。

我们来看一下永磁无刷直流电机的工作原理。

当电机通电时，电流会通过定子绕组，产生磁场。

磁场与转子上的永磁体磁场相互作用，使得转子受到力矩的作用，从而开始转动。

同时，电流的方向也会根据传感器的反馈进行调整，以保持电机的转速稳定。

在永磁无刷直流电机中，转子上的永磁体起到了关键的作用。

永磁体的磁场强度决定了电机的输出功率和转矩。

而永磁体的材料选择和制造工艺则直接影响了电机的性能。

目前常用的永磁体材料有钕铁硼磁铁和磁体陶瓷等，它们具有高磁能积、高矫顽力和稳定的磁性能。

永磁无刷直流电机还需要通过电子器件进行电流控制。

这些电子器件通常包括功率电子器件和驱动电路。

功率电子器件用于将电源提供的直流电转换成交流电，以产生恰当的电磁场。

而驱动电路则根据传感器的反馈信号，控制功率电子器件的开关状态，以实现电机的转速调节和保护功能。

传统的有刷直流电机需要通过机械刷子和换向器来实现转子的磁场变化。

而永磁无刷直流电机通过电子器件控制电流，不再需要机械刷子和换向器，从而避免了机械磨损和换向器故障等问题。

这不仅提高了电机的可靠性和寿命，还减小了电机的体积和重量。

总的来说，永磁无刷直流电机是一种高效、可靠的电机。

它通过永磁体提供转子磁场，通过电子器件控制电流，实现电机的运动。

相比传统的有刷直流电机，永磁无刷直流电机具有结构简单、转速范围广、效率高等优点。

在电动车、机器人、家用电器等领域得到了广泛应用。

随着永磁材料和电子器件的不断发展，永磁无刷直流电机的性能还将进一步提升，为各种应用场景带来更多可能性。

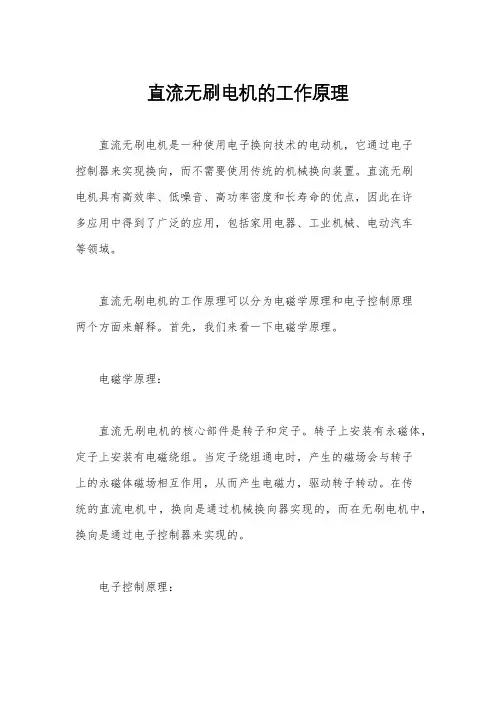

直流无刷电机的工作原理直流无刷电机是一种使用电子换向技术的电动机，它通过电子控制器来实现换向，而不需要使用传统的机械换向装置。

直流无刷电机具有高效率、低噪音、高功率密度和长寿命的优点，因此在许多应用中得到了广泛的应用，包括家用电器、工业机械、电动汽车等领域。

直流无刷电机的工作原理可以分为电磁学原理和电子控制原理两个方面来解释。

首先，我们来看一下电磁学原理。

电磁学原理：直流无刷电机的核心部件是转子和定子。

转子上安装有永磁体，定子上安装有电磁绕组。

当定子绕组通电时，产生的磁场会与转子上的永磁体磁场相互作用，从而产生电磁力，驱动转子转动。

在传统的直流电机中，换向是通过机械换向器实现的，而在无刷电机中，换向是通过电子控制器来实现的。

电子控制原理：直流无刷电机的电子控制器采用了先进的功率半导体器件，如MOSFET、IGBT等，以及先进的数字信号处理器（DSP）或微控制器（MCU）来实现换向控制。

电子控制器根据转子位置和转速信息，精确地控制定子绕组的电流，从而实现换向。

换向时，电子控制器会根据转子位置和转速信息，精确地控制定子绕组的电流，使得电机保持稳定的转速和转矩输出。

这种电子换向技术不仅可以提高电机的效率和动态响应，还可以减小电机的尺寸和重量。

总结起来，直流无刷电机的工作原理是通过电磁学原理和电子控制原理相结合来实现的。

电磁学原理是指利用电磁感应原理来产生电磁力，从而驱动电机转动；电子控制原理是指利用先进的电子控制技术来实现换向控制，从而提高电机的效率和性能。

这种先进的电机技术已经在许多领域得到了广泛的应用，并且随着电子技术的不断发展，直流无刷电机将会有更广阔的应用前景。

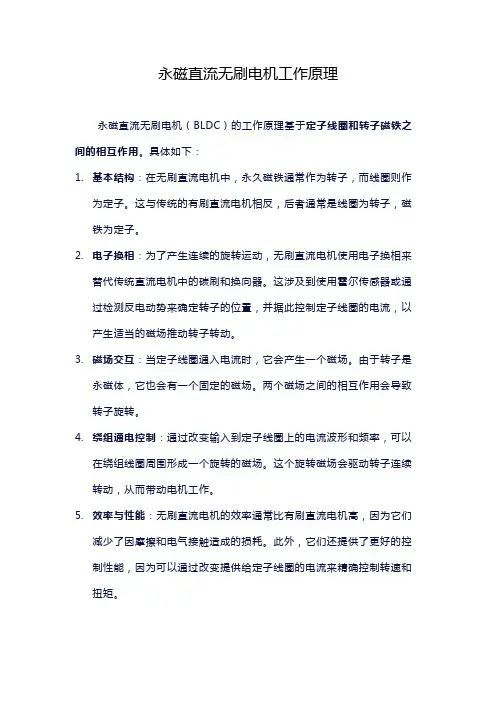

永磁直流无刷电机工作原理
永磁直流无刷电机（BLDC）的工作原理基于定子线圈和转子磁铁之间的相互作用。

具体如下：
1.基本结构：在无刷直流电机中，永久磁铁通常作为转子，而线圈则作
为定子。

这与传统的有刷直流电机相反，后者通常是线圈为转子，磁铁为定子。

2.电子换相：为了产生连续的旋转运动，无刷直流电机使用电子换相来
替代传统直流电机中的碳刷和换向器。

这涉及到使用霍尔传感器或通过检测反电动势来确定转子的位置，并据此控制定子线圈的电流，以产生适当的磁场推动转子转动。

3.磁场交互：当定子线圈通入电流时，它会产生一个磁场。

由于转子是
永磁体，它也会有一个固定的磁场。

两个磁场之间的相互作用会导致转子旋转。

4.绕组通电控制：通过改变输入到定子线圈上的电流波形和频率，可以
在绕组线圈周围形成一个旋转的磁场。

这个旋转磁场会驱动转子连续转动，从而带动电机工作。

5.效率与性能：无刷直流电机的效率通常比有刷直流电机高，因为它们
减少了因摩擦和电气接触造成的损耗。

此外，它们还提供了更好的控制性能，因为可以通过改变提供给定子线圈的电流来精确控制转速和扭矩。

总结来说，永磁直流无刷电机通过电子方式控制定子线圈中的电流，以产生旋转磁场，该磁场与转子上的永磁体相互作用，从而驱动电机旋转。

这种设计使得无刷直流电机具有更高的效率和更好的控制特性，适用于多种应用，如无人机、电动汽车和家用电器等。

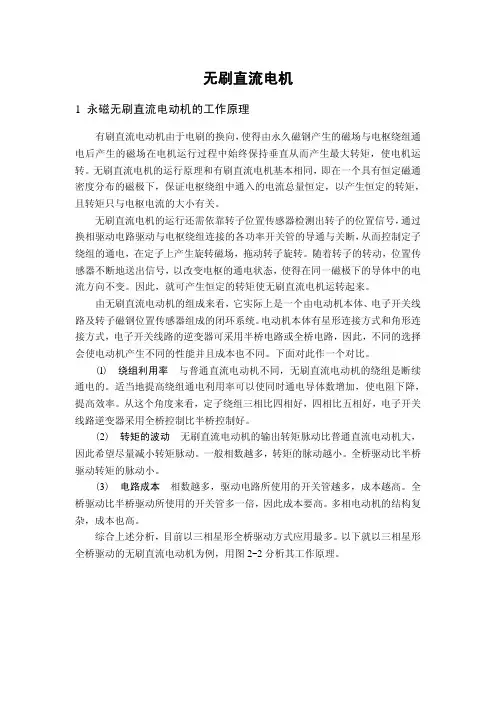

无刷直流电机1 永磁无刷直流电动机的工作原理有刷直流电动机由于电刷的换向，使得由永久磁钢产生的磁场与电枢绕组通电后产生的磁场在电机运行过程中始终保持垂直从而产生最大转矩，使电机运转。

无刷直流电机的运行原理和有刷直流电机基本相同，即在一个具有恒定磁通密度分布的磁极下，保证电枢绕组中通入的电流总量恒定，以产生恒定的转矩，且转矩只与电枢电流的大小有关。

无刷直流电机的运行还需依靠转子位置传感器检测出转子的位置信号，通过换相驱动电路驱动与电枢绕组连接的各功率开关管的导通与关断，从而控制定子绕组的通电，在定子上产生旋转磁场，拖动转子旋转。

随着转子的转动，位置传感器不断地送出信号，以改变电枢的通电状态，使得在同一磁极下的导体中的电流方向不变。

因此，就可产生恒定的转矩使无刷直流电机运转起来。

由无刷直流电动机的组成来看，它实际上是一个由电动机本体、电子开关线路及转子磁钢位置传感器组成的闭环系统。

电动机本体有星形连接方式和角形连接方式，电子开关线路的逆变器可采用半桥电路或全桥电路，因此，不同的选择会使电动机产生不同的性能并且成本也不同。

下面对此作一个对比。

(l) 绕组利用率 与普通直流电动机不同，无刷直流电动机的绕组是断续通电的。

适当地提高绕组通电利用率可以使同时通电导体数增加，使电阻下降，提高效率。

从这个角度来看，定子绕组三相比四相好，四相比五相好，电子开关线路逆变器采用全桥控制比半桥控制好。

(2) 转矩的波动 无刷直流电动机的输出转矩脉动比普通直流电动机大，因此希望尽量减小转矩脉动。

一般相数越多，转矩的脉动越小。

全桥驱动比半桥驱动转矩的脉动小。

(3) 电路成本 相数越多，驱动电路所使用的开关管越多，成本越高。

全桥驱动比半桥驱动所使用的开关管多一倍，因此成本要高。

多相电动机的结构复杂，成本也高。

综合上述分析，目前以三相星形全桥驱动方式应用最多。

以下就以三相星形全桥驱动的无刷直流电动机为例，用图2-2分析其工作原理。

无刷直流电机的工作原理
无刷直流电机是一种通过电磁感应产生转矩的电动机，其工作原理与传统的有刷直流电机有所不同。

无刷直流电机的主要构成部分包括定子和转子，其中定子上安装有多个线圈，而转子则是由永磁体构成。

当外加电源施加在定子上的线圈上时，会在定子中产生一个旋转磁场。

这个旋转磁场会与转子上的永磁体相互作用，从而产生转矩，驱动转子旋转。

在转子旋转的过程中，传感器会监测转子的位置和速度，并通过控制器来调整定子线圈的电流，使得转子能够持续地保持稳定的旋转。

与有刷直流电机相比，无刷直流电机的最大优点在于无需使用碳刷来实现换向。

有刷直流电机在运转过程中，碳刷会与转子上的集电环接触，通过不断地换向来改变线圈的通电方向。

然而，碳刷的摩擦会导致能量损耗和电刷磨损，降低了电机的效率和寿命。

无刷直流电机通过内置的传感器和控制器实现了电流的自动调节和换向，避免了碳刷的使用，减少了能量损耗和维护成本。

此外，无刷直流电机还具有启动转矩大、响应速度快、噪音低等优点，适用于需要高精度和高效率的应用场景。

在工业自动化、电动车辆、航空航天等领域，无刷直流电机已经得到广泛应用。

随着科技的不断发展，无刷直流电机的性能将不断提
升，其在未来的应用前景将更加广阔。

总的来说，无刷直流电机通过自动换向和电流控制实现了高效的转矩输出，具有能量损耗小、寿命长、响应速度快等优点，是一种先进的电动机技术，将在未来的各个领域发挥重要作用。

无刷直流电机工作原理无刷直流电机，也称为永磁同步电机，是一种使用永磁体作为励磁源，通过电子器件将电流进行控制的直流电机。

相比传统的刷式直流电机，无刷直流电机具有效率高、寿命长、无电刷磨损等优点，因此在许多领域被广泛应用。

一、无刷直流电机的基本原理无刷直流电机的基本原理是电磁互作用，通过电流在永磁体和绕组之间产生的磁场相互作用，在转子上产生驱动转动的力。

在无刷直流电机中，永磁体通常置于定子上，通过外加直流电源进行励磁。

转子上的绕组被称为“驱动绕组”，通过在驱动绕组中施加不同的电流，可产生不同的磁场。

二、无刷直流电机的基本结构无刷直流电机主要由转子、定子、传感器、控制器等组成。

1. 转子：转子是无刷直流电机的旋转部分，通常由永磁体和绕组组成。

永磁体的磁场与定子绕组的磁场相互作用，产生旋转力。

2. 定子：定子是无刷直流电机的静止部分，通常包括固定的绕组和铁芯。

定子绕组通过外加的电流产生磁场，与转子的磁场相互作用，驱动转动。

3. 传感器：传感器用于检测转子位置和速度等信息，并将其反馈给控制器。

常见的传感器包括霍尔传感器、光电传感器等。

4. 控制器：控制器是无刷直流电机的核心部件，用于根据传感器反馈的信息，控制驱动绕组的电流，从而实现转子的精准控制。

三、无刷直流电机的工作过程无刷直流电机的工作过程可以分为电气转子和机械转子两个阶段。

1. 电气转子阶段：在电气转子阶段，控制器根据传感器反馈的转子位置信息，确定要施加给驱动绕组的电流。

根据电流的方向和大小，驱动绕组上的磁场与定子磁场相互作用，产生转矩。

在电气转子阶段，控制器会周期性地改变驱动绕组上的电流方向和大小，以确保转矩的连续性和平稳性。

通过精密的控制，无刷直流电机可以实现精准的速度和位置控制。

2. 机械转子阶段：在电气转子阶段完成后，转子进入机械转子阶段。

在机械转子阶段，转子受到的驱动力逐渐减小，最终达到平衡状态。

此时，无刷直流电机转子的运动速度和位置由外界负载和机械特性决定。

永磁无刷直流电机的工作原理1. 引言永磁无刷直流电机是一种常见的电动机类型，广泛应用于家电、工业设备、交通工具等领域。

它具有高效率、高功率密度、高可靠性等优点，因此备受青睐。

本文将详细解释永磁无刷直流电机的基本原理，包括结构、工作原理和控制方法。

2. 结构永磁无刷直流电机主要由转子和定子两部分组成。

2.1 转子转子是永磁无刷直流电机的旋转部分，通常由多个磁铁组成。

这些磁铁被称为永磁体，因为它们在没有外部电源的情况下产生恒定的磁场。

转子可以采用不同的形式，如表面贴装型、内置型等。

2.2 定子定子是永磁无刷直流电机的固定部分，通常由若干个线圈组成。

这些线圈被称为绕组，它们通过通以电流产生旋转磁场。

3. 工作原理永磁无刷直流电机的工作原理基于磁场的相互作用和电流的控制。

3.1 磁场相互作用当绕组通以电流时，定子产生旋转磁场。

这个旋转磁场与转子上的永磁体产生相互作用，导致转子开始旋转。

具体来说，当定子线圈通以电流时，它产生一个磁场。

这个磁场会与转子上的永磁体的磁场相互作用，产生力矩。

由于力矩的存在，转子开始旋转。

3.2 电流控制为了使永磁无刷直流电机正常工作，需要对定子绕组通以适当的电流。

这个电流可以通过控制器来实现。

控制器根据转子位置和速度等信息，计算出所需的电流信号，并将其发送给定子绕组。

通过控制电流大小和方向，可以实现对永磁无刷直流电机的精确控制。

3.3 增加效率为了提高永磁无刷直流电机的效率，可以采取一些额外措施。

可以通过优化定子绕组设计和材料选择来降低电阻损耗。

较低的电阻损耗会减少能量的浪费，提高效率。

可以采用磁体的优化设计，使其磁场更加均匀和稳定。

这样可以减少转子与定子之间的摩擦力，提高效率。

可以通过改进控制算法和电路设计来提高系统响应速度和功率因数。

这些措施可以减少能量损失，并提高整体效率。

4. 控制方法永磁无刷直流电机可以通过不同的控制方法实现不同的运行方式。

4.1 直流刷子控制直流刷子控制是一种常见的控制方法，通过对绕组通以脉冲宽度调制（PWM）信号来控制电流大小和方向。

直流无刷永磁电动机作用原理
直流无刷永磁电动机主要由电动机本体、位置传感器和电子开关线路三部分组成。

当定子绕组的某一相通电时，该电流与转子永久磁钢的磁极所产生的磁场相互作用而产生转矩，驱动转子旋转，再由位置传感器将转子磁钢位置变换成电信号，去掌握电子开关线路，从而使定子各项绕组按肯定次序导通，定子相电流随转子位置的变化而按肯定的次序换相。

由于电子开关线路的导通次序是与转子转角同步的，因而起到了机械换向器的换向作用。

电机内部霍尔传感器的正电源线即红线一般接5-12v直流电。

而以5V 居多。

霍尔的信号线传递电机里面磁钢相对于线圈的位置，依据三个霍尔的信号掌握器能知道此时应当如何给电机的线圈供电(不同的霍尔信号，应当给电机线圈供应相对应方向的电流)，就是说霍尔状态不一样，线圈的电流方向不一样。

二，无刷电机的运行原理霍尔信号传递给掌握器，掌握器通过电机相线(粗线，不是霍尔线)给电机线圈供电，电机旋转，磁钢与线圈(精确的说是缠在定子上的线圈，其实霍尔一般安装在定子上)发生转动，霍尔感应出新的位置信号，掌握器粗线又给电机线圈重新转变电流方向供电，电机连续旋转(线圈和磁钢的位置发生变化时，线圈必需对应的转变电流方向，这样电机才能连续向一个方向运动，不然电机就会在某一个位置左右摇摆，而不是连续旋转)，这就是电子换相。

永磁无刷直流电动机的工作原理
无刷直流永磁电动机的发展是以有刷直流电动机为基础而发展起来的。

其实，无刷直流永磁电动机工作原理和有刷直流电动机大体是十分相近的：都是要将稳定不变的直流电压施之于电动机上，对电动机输入的电流都是直流电流，然而电枢线圈上所作用的电压极性和在电枢线圈上流过的电流方向都是在时刻变化着的，而且它们感应电动势波形基本上相同在电枢线圈所出现的，它们的方向也都在一直变化。

无刷直流永磁电动机的电枢绕组安置于其定子之上，而转子上则安装了它的永磁体磁极，无刷直流永磁电动机的位置传感器则可以以电子方式或者是电磁方式来感应测得安装在定子上面的每相的电枢绕组和永磁体的磁极之间相对的位置，并且使用其来发信号，使用一定的逻辑来驱动在电枢绕组上进行连接的功率开关晶体管在电子换向电路的作用下，将电枢绕组与换向后的电流开关进行连接，在转子的转动下由转子上的位置传感器将信号发出，这样就可以保证电枢绕组可以按顺序进行接通，通电状态也随之在不断转换，如此就可以保证在其中一个磁极的线圈导体中流经的电流它的方向可以一直得到保持。

这就是无接触式电子换向过程实质。

无刷电动机工作原理
无刷电动机是一种采用电子调节器控制的直流电机。

与传统的有刷电动机相比，无刷电动机在结构上有所不同，但其基本工作原理仍然是利用电磁原理。

无刷电动机由定子和转子组成。

定子通常由铁心和定子绕组构成，而转子则由永磁体组成。

整个系统由电源、电子调节器和传感器组成。

在工作时，电源向定子绕组提供直流电。

电子调节器会周期性地触发定子绕组的转子位置传感器，以准确确定磁极位置。

然后，电子调节器根据传感器提供的信息，控制电流经过定子绕组的顺序和大小，使定子产生旋转磁场。

转子上的永磁体感受到这个旋转磁场并进行对应的旋转。

由于定子的磁场是根据转子位置进行调整的，因此转子能够跟随变化的磁场进行旋转。

在传统有刷电动机中，转子上的刷子接触定子绕组上的电刷，使电流经过定子绕组产生磁场。

而在无刷电动机中，由于电子调节器的引入，无需刷子来传递电流。

这消除了摩擦和磨损，提高了电机的可靠性和寿命。

无刷电动机还具有高效率和高转矩的优点。

通过调整电子调节器的电流和频率，可以实现精确的速度控制。

总的来说，无刷电动机的工作原理是通过电子调节器控制定子
绕组电流，从而产生旋转磁场驱动转子旋转。

它的结构简单，效率高，寿命长，因此被广泛应用于各种电动机驱动系统中。

无刷直流电机的工作原理
无刷直流电机是一种采用电子换向技术的直流电机，与传统的有刷直流电机相比，无刷直流电机具有结构简单、寿命长、噪音小、效率高等优点，因此在现代工业和家用电器中得到了广泛的应用。

本文将介绍无刷直流电机的工作原理。

无刷直流电机的工作原理主要涉及到电磁感应、电子换向和控制技术。

首先，
无刷直流电机的转子上安装有永磁体，定子上安装有电磁线圈。

当电流通过定子线圈时，产生一个旋转磁场。

根据洛伦兹力的原理，当永磁体与旋转磁场相互作用时，就会产生转矩，从而驱动转子转动。

这就是无刷直流电机的基本工作原理。

无刷直流电机的电子换向是通过控制器来实现的。

控制器中内置了传感器，可
以实时监测转子的位置和速度。

根据监测到的信号，控制器可以精确地控制电流的方向和大小，从而实现对电机的换向控制。

这种电子换向技术不仅可以降低摩擦和磨损，还可以提高电机的效率和响应速度。

除了电子换向技术，无刷直流电机还需要配合相应的控制技术才能发挥其最大
的性能。

例如，通过PWM技术可以实现对电机转矩和速度的精确控制，通过闭环
控制技术可以实现对电机运动的精准监控。

这些先进的控制技术使得无刷直流电机在自动化、机器人、电动车等领域有着广泛的应用前景。

总的来说，无刷直流电机的工作原理主要包括电磁感应、电子换向和控制技术。

通过这些技术的相互配合，无刷直流电机可以实现高效、精准的动力输出，满足不同领域的工业和家用需求。

随着科技的不断发展，相信无刷直流电机在未来会有更广阔的应用空间。

永磁无刷直流电动机的基本工作原理无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

1. 电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。

电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。

驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。

无刷直流电动机的原理简图如图一所示：永磁无刷直流电动机的基本工作原理主电路是一个典型的电压型交-直-交电路，逆变器提供等幅等频5-26KHZ调制波的对称交变矩形波。

永磁体N-S交替交换，使位置传感器产生相位差120°的U、V、W方波，结合正/反转信号产生有效的六状态编码信号：101、100、110、010、011、001，通过逻辑组件处理产生T1-T4导通、T1-T6导通、T3-T6导通、T3-T2导通、T5-T2导通、T5-T4导通，也就是说将直流母线电压依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上，这样转子每转过一对N-S极，T1-T6功率管即按固定组合成六种状态的依次导通。

每种状态下，仅有两相绕组通电，依次改变一种状态，定子绕组产生的磁场轴线在空间转动60°电角度，转子跟随定子磁场转动相当于60°电角度空间位置，转子在新位置上，使位置传感器U、V、W按约定产生一组新编码，新的编码又改变了功率管的导通组合，使定子绕组产生的磁场轴再前进60°电角度，如此循环，无刷直流电动机将产生连续转矩，拖动负载作连续旋转。

正因为无刷直流电动机的换向是自身产生的，而不是由逆变器强制换向的，所以也称作自控式同步电动机。

2. 无刷直流电动机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置，所以不论转子的起始位置处在何处，电动机在启动瞬间就会产生足够大的启动转矩，因此转子上不需另设启动绕组。
