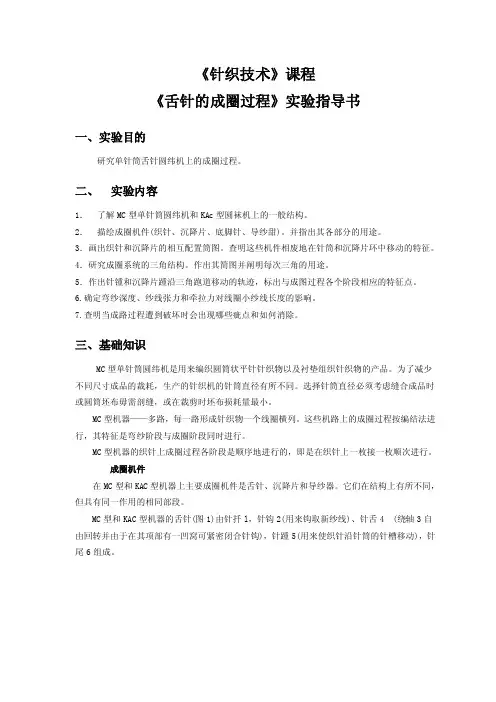

《针织技术》课程《舌针的成圈过程》实验指导书一、实验目的研究单针筒舌针圆纬机上的成圈过程。
二、实验内容1．了解MC型单针筒圆纬机和KAc型圆袜机上的一般结构。
2．描绘成圈机件(织针、沉降片、底脚针、导纱甜)。
并指出其各部分的用途。
3．画出织针和沉降片的相互配置筒图。
查明这些机件相废地在针筒和沉降片环中移动的特征。
4．研究成圈系统的三角结构。
作出其简图并阐明每次三角的用途。
5．作出针锺和沉降片踵沿三角跑道移动的轨迹，标出与成图过程各个阶段相应的特征点。
6.确定弯纱深度、纱线张力和牵拉力对线圈小纱线长度的影响。
7.查明当成路过程遭到破坏时会出现哪些疵点和如何消除。
三、基础知识MC型单针筒圆纬机是用来编织圆筒状平针针织物以及衬垫组织针织物的产品。
为了减少不同尺寸成品的裁耗，生产的针织机的针筒直径有所不同。
选择针筒直径必须考虑缝合成品时或圆筒坯布毋需剖缝，或在裁剪时坯布损耗量最小。
MC型机器——多路，每一路形成针织物一个线圈横列。
这些机路上的成圈过程按编结法进行，其特征是弯纱阶段与成圈阶段同时进行。
MC型机器的织针上成圈过程各阶段是顺序地进行的，即是在织针上一枚接一枚顺次进行。
成圈机件在MC型和KAC型机器上主要成圈机件是舌针、沉降片和导纱器。
它们在结构上有所不同，但具有同一作用的相同部段。
MC型和KAC型机器的舌针(图1)由针扦l，针钩2(用来钩取新纱线)、针舌4 (绕轴3自由回转并由于在其项部有一凹窝可紧密闭合针钩)，针踵5(用来使织针沿针筒的针槽移动)，针尾6组成。
图1 MC和KAC型机器上的舌针MC型和KAC型机器的沉降片（图2（1）由片鼻1(在针上升时用作握持旧线圈) 片喉3(上一横列线圈进入其间)片颚4(用作牵拉脱下的线圈横列)，片踵2 (用作使沉降片在槽中移动)组成。
成圈过程图3 在MC型机器上的成圈过程在MC型机器上编织平针组织是的成图过程如图3成圈过程分成十个阶段：1退圈；2．垫纱，3．带纱；4.闭口，5．套圈、6．连圈；7．脱圈：8、9．成圈和弯纱；10．牵拉。
针织学总习题集纬编作业习题及解答第⼀章绪论1、何谓针织？何谓纬编针织物？何谓经编针织物？答：针织——利⽤织针将纱线弯成线圈，然后将线圈相互串套⽽成为针织物的⼀门纺织加⼯技术。
根据⼯艺特点的不同可分为纬编和经编两⼤类。
纬编针织物——编织过程中，从纱筒上退绕下来的每根纱线，沿纬向顺序垫放在针织机各相应的织针上，形成⼀个线圈横列，纱线纬向编织⽽成的针织物。
经编针织物——编织过程中，从经轴上退绕下来的每根，纱线沿经向各⾃垫放在经编机的⼀枚或⾄多两枚织针上编织⽽成的针织物。
2、纬编针织物的基本结构单元是什么？答：线圈。
3、针织物有哪些主要参数和性能指标？答：线圈长度：指组成每⼀个线圈的纱线长度。
密度：表⽰⼀定纱⽀条件下，针织物的稀密程度。
横密：沿线圈横列⽅向，规定长度（50mm）内的线圈数。
PA=50/A（A—圈距）纵密：沿线圈纵⾏⽅向，规定长度（50mm）内的线圈数。
PB=50/B（B—圈⾼）未充满系数：线圈长度与纱线直径的⽐值。
δ=l/fl—线圈长度（mm）f—纱线直径（mm）单位⾯积⼲燥重量：每平⽅⽶针织物的⼲燥重量， g/m2.脱散性：指纱线断裂或线圈失去穿套联系后，线圈与线圈相分离的现象。
卷边性：某些针织物在⾃由状态下，布边发⽣包卷的现象。
延伸性：指在外⼒作⽤下，针织物伸长的特性。
弹性：指当引起针织物变形的外⼒去除后，针织物恢复原状的能⼒。
收缩率：指针织物在加⼯或使⽤过程中，尺⼨的变化。
断裂伸长率：试样断裂时的伸长量与试样原长之⽐。
ε%=（L1-L0）/L0断裂强⼒：针织物在连续增加的负荷下，⾄断裂时所能承受的最⼤负荷。
勾丝：针织物在使⽤过程中如果碰到坚硬的物体，织物中的纤维或纱线就被勾出，在织物表⾯形成丝环。
起⽑起球：针织物在穿着洗涤过程中，受到摩擦，表⾯纤维端露出织物⽽起⽑。
若这些起⽑纤维在以后不会及时脱落。
就互相纠缠在⼀起，形成许多球形⼩粒。
4、简述针织⽤纱的基本要求。
（1）具有⼀定的强度和延伸性，以便能够弯纱成圈。
针织服装的工艺流程：纺纱→编织→验布→裁剪→缝制→整烫→检验(一）纺纱纺纱的目的是使进厂的棉纱卷绕成一定结构与规格的卷装筒子，以适合针织生产之用.在纺纱过程中要消除纱线上存在的一些疵点,同时使纱线具有一定的均匀的张力,对纱线进行必要的辅助处理，如上蜡、上油等，以改善纱线的编织性能，提高生产效率和改善产品质量.（二）编织编织是通过织机使纱线组织成线卷互相串套而成为织物的过程。
这也是针织服装和梭织服装的根本区别。
编织方法可分为纬编和经编两大类，作为针织用衣的面料大都是纬编织物.纬编是将一根或数根纱线由纬向喂入针织机的工作针上，使纱线顺序地弯曲成圈，且加以串套而形成纬编针织物。
用来编织这种针织物的机器称为纬编针织机.纬编对加工纱线的种类和线密度有较大的适应性，所生产的针织物的品种也甚为广泛。
纬编针织物的品种繁多，既能织成各种组织的内外衣用坯布,又可编织成单件的成形和部分成形产品，同时纬编的工艺过程和机器结构比较简单，易于操作，机器的生产效率比较高，因此，纬编在针织工业中比重较大。
纬编针织机的类型很多，一般都以针床数量，针床形式和用针类别等来区分。
经编是由一组或几组平行排列的纱线分别排列在织针上,同时沿纵向编织而成。
用来编织这种针织物的机器称为经编针织机.一般经编织物的脱散性和延伸性比纬编织物小,其结构和外形的稳定性较好，它的用途也较广,除可生产衣用面料外，还可生产蚊帐、窗帘、花边装饰织物、医用织物等等，经编机同样也可以以针床、织针针型来进行区分。
（三)验布由于坯布的质量直接关系到成品的质量和产量，因此裁剪前,必须根据裁剪用布配料单,核对匹数、尺寸、密度、批号、线密度是否符合要求，在验布时对坯布按标准逐一进行检验，对影响成品质量的各类疵点，例如色花、漏针、破洞、油污等须做好标记及质量记录。
(四）裁剪针织服装裁剪的主要工艺过程: 断料→借疵→划样→裁剪→捆扎.借疵是提高产品质量、节省用料的重要一环，断料过程中尽可能将坯布上的疵点借到裁耗部位或缝合处。

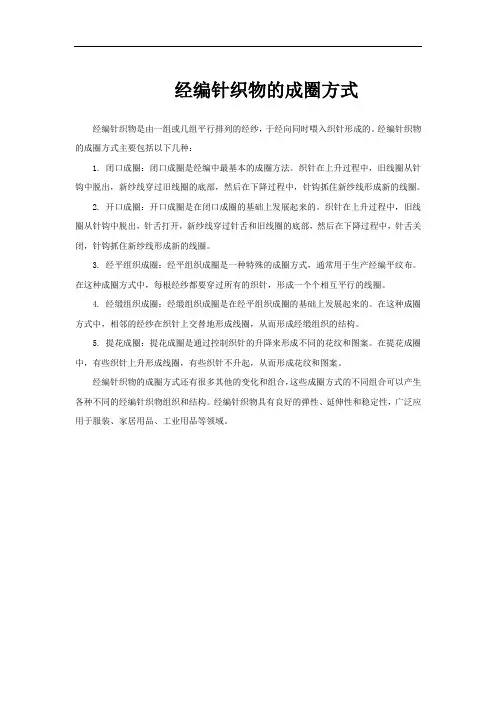

经编针织物的成圈方式
经编针织物是由一组或几组平行排列的经纱，于经向同时喂入织针形成的。
经编针织物的成圈方式主要包括以下几种：
1. 闭口成圈：闭口成圈是经编中最基本的成圈方法。
织针在上升过程中，旧线圈从针钩中脱出，新纱线穿过旧线圈的底部，然后在下降过程中，针钩抓住新纱线形成新的线圈。
2. 开口成圈：开口成圈是在闭口成圈的基础上发展起来的。
织针在上升过程中，旧线圈从针钩中脱出，针舌打开，新纱线穿过针舌和旧线圈的底部，然后在下降过程中，针舌关闭，针钩抓住新纱线形成新的线圈。
3. 经平组织成圈：经平组织成圈是一种特殊的成圈方式，通常用于生产经编平纹布。
在这种成圈方式中，每根经纱都要穿过所有的织针，形成一个个相互平行的线圈。
4. 经缎组织成圈：经缎组织成圈是在经平组织成圈的基础上发展起来的。
在这种成圈方式中，相邻的经纱在织针上交替地形成线圈，从而形成经缎组织的结构。
5. 提花成圈：提花成圈是通过控制织针的升降来形成不同的花纹和图案。
在提花成圈中，有些织针上升形成线圈，有些织针不升起，从而形成花纹和图案。
经编针织物的成圈方式还有很多其他的变化和组合，这些成圈方式的不同组合可以产生各种不同的经编针织物组织和结构。
经编针织物具有良好的弹性、延伸性和稳定性，广泛应用于服装、家居用品、工业用品等领域。
第二节第二节舌针经编机的成圈机件与成圈过程舌针经编机的成圈机件与成圈过程一、成圈机件及其配置一成圈机件舌针经编机的成圈机件有舌针、栅状脱圈板即针槽板、导纱针、沉降片和防针舌自闭钢丝等。
1.舌针1针钩作用针钩用以拉取纱线一般较短。
但对于某些花边经编机为满足特殊需要常采用长钩针。
2针舌长度对舌针动程有决定性影响从而影响到经编机的速度。
使用短舌针是提高舌针经编机速度的有效措施。
3舌针的应用由于舌针的垫纱范围较大故适宜于多梳栉经编机以编织花型复杂的经编织物。
此外舌针适用于加工短纤维纱。
4舌针的安装一般舌针数枚一组浇铸在宽25.4mm或50.8mm1英寸或2英寸的合金座片上如图12-8所示。
2.栅状脱圈板1作用握持旧线圈新纱线线弯纱脱圈支撑坯布针的运动沟槽。
2两种形式第一种在全幅经编机上配置的金属板条上按针距铣沟槽第二种在高机号经编机上通常采用薄钢片铸成座片形式如图12-9所示。
再将座片固定在金属板条上并在后面装以钢质板条以形成脱圈边缘和支持住编织好的坯布。
薄钢片损坏时可以将座片更换。
3.沉降片1作用退圈时防止旧线圈随针上升。
2形式沉降片由薄钢片制成以数片为一组将其根部按针距浇铸在合金座片内如图12-10所示。
3安装位置沉降片安装在栅状脱圈板的上方位置。
4特殊情况不用低机号机器采用较粗的纱线编织粗厚的坯布时因为坯布的向下牵拉力较大靠牵拉力就可起到压布作用故可不用沉降片。
4.导纱针舌针经编机所用的导纱针与槽针经编机一样也是数枚一组浇铸于一定尺寸的合金座片上。
5.防针舌自闭钢丝防针舌自闭钢丝沿针床全幅宽横贯固定在机架上使其位于针舌前方离针床一定距离处或装在沉降片支架上与沉降片座一起摆动。
当针上升针舌打开后由它拦住开启的针舌防止针舌自动关闭而造成漏针现象。
二成圈机件配置二成圈机件配置舌针经编机的成圈机件配置如图12-11所示。
舌针1铸在座片2上并一起安装在针床3上栅状脱圈板座片4装在栅状脱圈板5上沉降片6铸在座片7上并一起安装在沉降片床8上在沉降片的上方安装有防针舌自闭钢丝9导纱针10是由梳栉来带动的。
经编机的成圈原理一、成圈机件1、舌针：将数枚舌针浇铸成1″或2″的针块。
舌针垫纱范围较大。
2、栅状脱圈板：作为搁持面，辅助脱圈，并保持针间距。
3、导纱针：数枚导纱针浇铸成1″或2″的针块，用于引导纱线。
4、沉降片：用于握持织物，有利于退圈。
5、防反拨钢丝：横贯机器全长，防止针舌反拨。
二、舌针经编机的成圈过程退圈——垫纱——闭口、套圈——脱圈、弯纱、成圈——牵拉三、舌针经编机成圈机件的运动配合1、成圈机件位移曲线——主轴一转中，各成圈机件的位移与主轴转角间的关系。
X轴——主轴转角，Y轴——各成圈机件的位移，主轴0 ：针处于最低位置，主轴一转，编织一个横列。
2、梳栉的摆动，是在织针处于停顿状态下进行的3、沉降片在退圈前期，向机前挺进，以便压住织物4、在织针下降钩取纱线时，沉降片迅速退向机后，以便让出位置，防止片鼻影响纱线的钩取。
jingbian zhenzhi chengquan guocheng经编针织成圈过程process of warp-knitted loop formation在经编针织机上用织针和其他成圈机件使纱线形成线圈的过程。
基本原理与纬编针织成圈过程的编结法相似。
在经编机上，平行排列的经纱从经轴上引出，分别垫放到各根织针上进行成圈。
每根纱线一般每次只对一或二根织针垫纱，成圈后形成线圈横列。
在这一横列中各线圈均与上一横列的相应线圈串套，从而使横列与横列相互连接。
同时，纱线按一定顺序在不同织针上垫纱，成圈后构成线圈纵行之间的联系，从而形成经编针织物。
现代高速经编机普遍使用槽针、槽针由针身和针芯组成。
这种经编机的位移曲线（图1 [经编成圈机件位移曲线图]）表示成圈过程中成圈机件的位移和主轴转角之间的关系。
针身和针芯位移曲线的零值表示它们处于最低位置，导纱针和沉降片位移曲线的零值则表示它们位于针后的最前位置。
经编成圈过程（图2 [经编成圈过程]）分为10个阶段：①退圈：由于针身上升较针芯早而快，使针芯头端没入针身槽内，因而旧线圈由针钩滑落到针杆上。

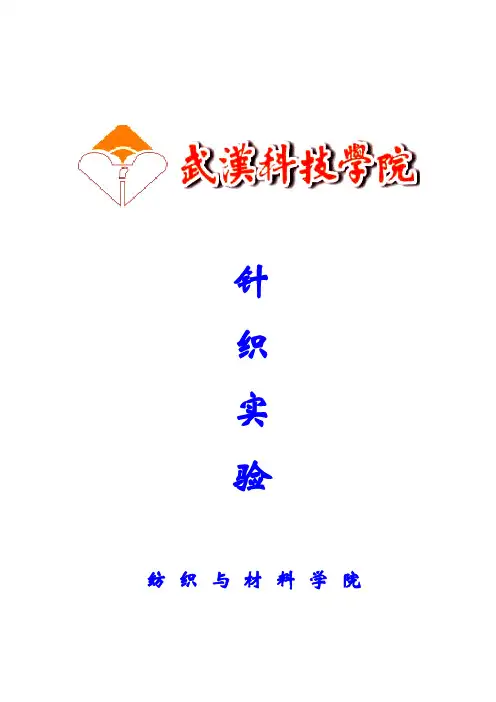

针织实验纺织与材料学院目录一．针织物主要参数与性能指标二．圆纬机的成圈系统和工作原理三．针织横机工作原理四．纬编花色组织的设计与编织五．纬编复合组织的设计与编织六．针织圆机提花工作原理七．经编机工作原理和结构八．经编机梳栉横移机构实验（一）针织物主要参数与性能指标一、实验目的与要求1、了解针织物的主要参数及其物理机械性能指标。
2、了解针织物的主要参数及其部分物理机械性能指标测试方法。
二、基本知识针织物的主要参数及其物理机械性能指标包括：线圈长度、密度（横密、纵密、总密度）、未充满系数、平方米克重、厚度、脱散性、卷边性、延伸性、弹性、断裂强力与断裂伸长率、缩水率、勾丝与起毛起球等。
三、实验设备、仪器和用具（1）织物：纬编针织物基本组织。
（2）测试仪器：线圈长度仪、密度镜、圆盘切割仪、烘箱、天平、厚度仪、起毛起球仪、织物强力仪四、实验内容（1）利用脱散法测试针织物的线圈长度，数100个线圈，做好标记，在线圈长度测试仪上实测100个线圈长度的数值，并除以100即得到每个线圈长度的值（单位：mm）。
（2）在织物的五个不同部位，分别用织物密度镜测试沿织物横向5cm内的线圈数Pa 和沿织物纵向5cm内的线圈数Pb，线圈总密度P=Pa×Pb。
（3）利用圆盘切割仪分别在织物上截取5块织物，在烘箱内烘干后，在天平上称重，得到织物的平方米克重。
（4）在厚度仪上测试织物的厚度。
（5）在起毛起球仪上测试织物的起毛起球性能。
（6）在织物强力仪上分别测试织物纵向、横向的强力和断裂伸长率。
五、作业与思考题1、简述针织物的主要物理机械性能指标。
2、针织物的基本结构单元是什么？3、针织物的密度和未充满系数分别表示什么含义？适用什么场合？实验（二）舌针圆纬机的成圈系统和工作原理一、实验目的与要求1、了解舌针圆纬机的工作原理。
2、了解一种型号——单面四跑道变换三角圆纬机的结构。
3、了解单面四跑道变换三角圆纬机的成圈机件及工作原理。
