设计图纸内容说明与解释
- 格式:docx
- 大小:10.25 KB
- 文档页数:2
某商场cad图纸设计说明一、设计依据1、依据业主提出的要求及建筑图纸,经双方确定协商的设计范围、装修标准等内容。
2、本项目建筑工程设计完整的施工图设计文件(含建筑、结构、建筑电气、给排水、暖通空调等专业)。
无法提供原工程的建筑设计文件的部分翻检改造工程,以现场实测的勘查数据、资料为依据。
3、室内设计委托书(或合同)及经双方协商确认的补充协议中规定的设计范围、装修标准等内容。
4、国家有关法律法规和现行工程建设标准规范:《中华人民共和国建筑法》《房屋建筑制图统一标准》GB/T50001-2010《建筑制图标准》 GB/T50104-2010《建筑工程施工质量验收统一标准》GB50300-2001《建筑设计防火规范》 GB50016-2014《建筑内部装修设计防火规范》(2001年版) GB50222-95《民用建筑工程室内环境污染控制规范》(2013年版)GB50325-2010《民用建筑隔声设计规范》GB50118-2010《建筑装饰装修工程质量验收规范》 GB50210-2001《建筑内部装修防火施工及验收规范》 GB50354-2005《民用建筑设计通则》GB50352-2005以及与本室内设计有关的建筑设计规范(所有设计规范、规程、标准均应采用最新版本)。
二、工程项目概况1、项目概况1)工程名称:建设地点:建设单位:2)工程建筑面积:㎡。
3)建筑层数、高度:4)结构类型:框架结构。
2、室内装饰装修设计的主要范围和内容:三、设计标高1、各层标注的标高为建筑(楼)地面装修完成后的(楼)地面标高。
2、各层吊顶标高为吊顶距本层(楼)地面(完成后)的实际高度。
3、工程标高以m为单位,总平面尺寸以mm为单位,其他尺寸以mm为单位。
四、内装修材料1、本工程所用材料、设备的品牌、规格、性能应符合国家现行产品标准的规定并符合:《建筑内部装修设计防火规范》(2001年版)GB50222-95《室内装饰装修材料人造板及其制品中甲醛释放限量》 GB18580-2001《室内装饰装修材料溶剂木器涂料中有毒有害物质限量》 GB18581-2009《室内装饰装修材料内墙涂料中有害物质限量》GB18582-2008《室内装饰装修材料胶粘剂中有害物质限量》GB18583-2008《室内装饰装修材料木家具中有害物质限量》 GB18584-2001《室内装饰装修材料壁纸中有害物质限量》 GB18585-2001《室内装饰装修材料聚氯乙烯卷材地板中有害物质限量》 GB18586-2001《室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量》GB18587-2001《混凝土外加剂中释放氨的限量》GB18588-2001《建筑材料放射性核素限量》GB6566-2010《室内用水性阻燃剂、防水剂、防腐剂有害物质的限量》 GB50325-20102、本工程选用的各种装修材料及产品,根据设计方提供的材料规格、品质、颜色等技术条件。

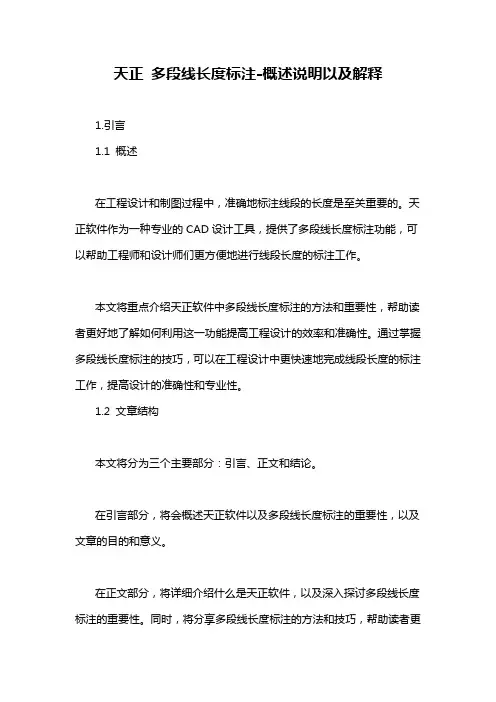

天正多段线长度标注-概述说明以及解释1.引言1.1 概述在工程设计和制图过程中,准确地标注线段的长度是至关重要的。
天正软件作为一种专业的CAD设计工具,提供了多段线长度标注功能,可以帮助工程师和设计师们更方便地进行线段长度的标注工作。
本文将重点介绍天正软件中多段线长度标注的方法和重要性,帮助读者更好地了解如何利用这一功能提高工程设计的效率和准确性。
通过掌握多段线长度标注的技巧,可以在工程设计中更快速地完成线段长度的标注工作,提高设计的准确性和专业性。
1.2 文章结构本文将分为三个主要部分:引言、正文和结论。
在引言部分,将会概述天正软件以及多段线长度标注的重要性,以及文章的目的和意义。
在正文部分,将详细介绍什么是天正软件,以及深入探讨多段线长度标注的重要性。
同时,将分享多段线长度标注的方法和技巧,帮助读者更好地理解和应用这一功能。
在结论部分,将对多段线长度标注的作用进行总结,并探讨其在工程设计中的应用。
同时,展望未来多段线长度标注功能的发展前景,为读者提供更深入的思考和启示。
整体结构清晰、逻辑性强,旨在为读者提供全面而深入的了解关于天正软件的多段线长度标注功能。
1.3 目的在本文中,我们旨在探讨天正软件中多段线长度标注的作用和方法。
通过对多段线长度标注的重要性进行分析,我们希望能够帮助读者更好地理解这一功能在工程设计中的应用。
同时,我们将介绍多段线长度标注的具体操作步骤,以帮助读者在实际工作中更有效地运用天正软件进行多段线长度标注。
通过本文的阐述,我们旨在提高读者对多段线长度标注的认识,进一步提升工程设计中的效率和准确性。
2.正文2.1 什么是天正软件天正软件是一款专业的土木工程设计软件,由中国天津天正软件公司开发。
该软件集成了多种功能模块,可以帮助工程师进行工程设计、土建施工、工程管理等工作。
天正软件广泛应用于建筑、道路、桥梁、水利、地质等领域,为工程师提供了强大的设计和分析工具。
天正软件具有直观的用户界面和丰富的功能,使工程人员能够高效地完成各种复杂的设计任务。
道路部分施工图纸设计说明(一)一、设计依据及主要资料1、2010年3月宁国经济技术开发区规划建设局发给我院的工作函;2、甲方提供的规划路图图及地形(电子图);3、本院编制的《安徽宁国经济技术开发区河沥溪园区宜黄东侧用地规划修改方案(讨论稿)(2010.3)》4、本院设计的《宁国经济技术开发区河沥溪园区八里路(三号路—滨口路〈工程施工图〉文本(2008年3月)。
5、甲方提供的宜黄线公路与规划七号路接顺处实测标高;6、本院编制的《宁国经济技术开发区河沥溪园区七号路(宜黄线~十二号路工程》、初步设计文本。
7、2010年5月19日关于《宁国经济开发区河沥溪园区七号路》(宜黄线~十二号路工程》、初步设计的评审会相关精神及会议纪要。
8、《宁国市城市总体规划》文本(安徽省城乡规划设计研究院2008年1月)9、本院现场踏勘成果。
10、《城市道路设计规范》(CJJ37-90)11、《城镇道路工程施工与质量验收规范》(CJJ1-2008);12、《城市道路和建筑物无障碍设计规范》(JGJ50-2001);13、《公路路基设计规范》(JTGD30—2004);14、《公路水泥混凝土路面设计规范》(JTG DO40-2002);15、《道路交通标志与标线》(GB5768—2009);二、主要技术指标:1、设计道路等级:城市支路Ⅲ级。
2、设计计算荷载:汽车BZZ-100标准轴线。
3、设计车速:V=30Km/B。
4、设计年限:水泥混凝土路面,T=20年。
三、设计内容及变更1、平面设计:本次设计的七号路(宜黄线~十二号路)为宁国经济技术开发区河沥溪园区内规划道路,全长约0.875KM,道路路段红线宽度18 m,定性为城市支路,设计道路由西北向东南依次与宜黄线、八里路、十二号路相交,道路全线设一处平曲线,半径为R500,根据初设会审相关意见,其中与宜黄线采用近期与现状道路边线接顺的方式,与八里路和十二号路交叉口不属于本次设计范围,详见相关设计。

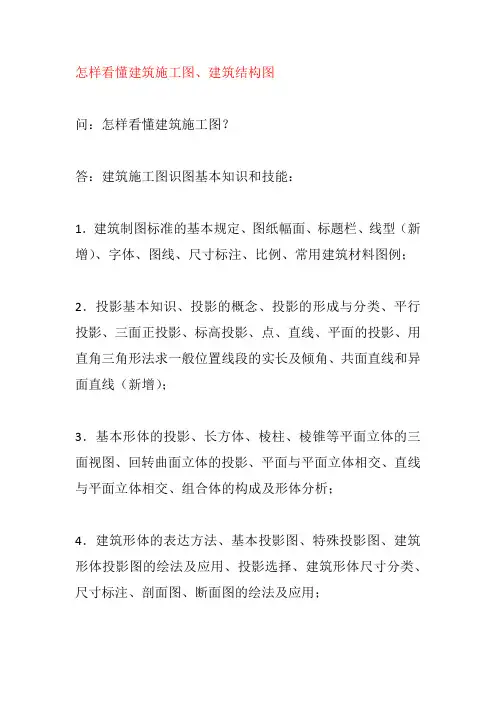

怎样看懂建筑施工图、建筑结构图问:怎样看懂建筑施工图?答:建筑施工图识图基本知识和技能:1.建筑制图标准的基本规定、图纸幅面、标题栏、线型(新增)、字体、图线、尺寸标注、比例、常用建筑材料图例;2.投影基本知识、投影的概念、投影的形成与分类、平行投影、三面正投影、标高投影、点、直线、平面的投影、用直角三角形法求一般位置线段的实长及倾角、共面直线和异面直线(新增);3.基本形体的投影、长方体、棱柱、棱锥等平面立体的三面视图、回转曲面立体的投影、平面与平面立体相交、直线与平面立体相交、组合体的构成及形体分析;4.建筑形体的表达方法、基本投影图、特殊投影图、建筑形体投影图的绘法及应用、投影选择、建筑形体尺寸分类、尺寸标注、剖面图、断面图的绘法及应用;问:新手怎样看建筑施工图?答:从11G101系列图集入手。
11G101是2011年出版的国家建筑标准设计图集的编号。
在该图集中详细叙述和描绘了“混凝土结构施工图”领域的“平面整体表示方法”、“制图规则和构造详图“。
建筑施工图上边所有绘制的图形、字母、数字,他们各自代表什么意义,在这本图集里边都会详细跟你解释,哪里是梁哪里是柱他们配多大钢筋用哪个标号混凝土,通读这套图集就能让你看懂施工图,个人推荐先看11G101-1,这本图集包含了建筑结构最基础到最核心的知识,就一百来页,一两个小时就看完了,你能熟练掌握这本图集里的所有内容,就算入门了。
建筑结构图怎么看建筑结构图怎么看?建筑结构图主要表示房屋承重结构的布置、构件类型、数量、大小及做法等。
它包括结构布置图和构件详图。
在施工图设计阶段,结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书(内部归档)。
以下是建筑结构图怎么看详细解读:1、图纸目录应按图纸序号排列,先列新绘制图纸,后列选用的重复利用图和标准图。
2、结构设计总说明每一单项工程应编写一份结构设计总说明,对多于项工程宜编写统一的结构施工图设计总说明。
如何看建筑施工图(平面、立面、剖面图、设计说明。
1 建筑施工图的组成部分1。
建筑施工图的组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法。
.等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。
4。
建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的,如果建筑不改那就只有哭哭再看图(人家是老大,没办法的.。

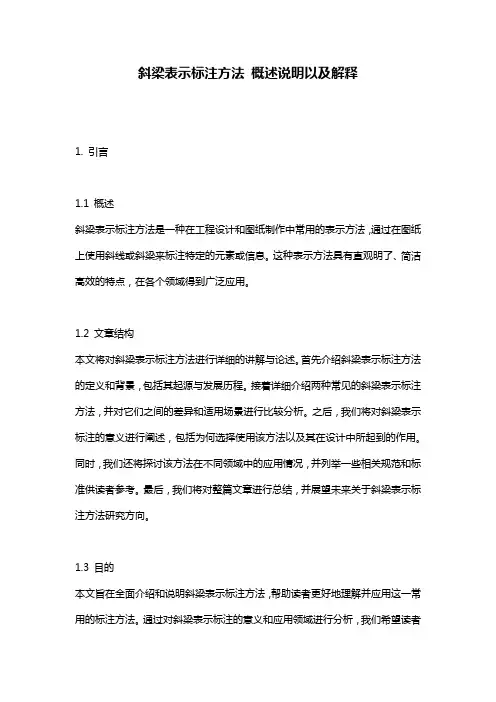

斜梁表示标注方法概述说明以及解释1. 引言1.1 概述斜梁表示标注方法是一种在工程设计和图纸制作中常用的表示方法,通过在图纸上使用斜线或斜梁来标注特定的元素或信息。
这种表示方法具有直观明了、简洁高效的特点,在各个领域得到广泛应用。
1.2 文章结构本文将对斜梁表示标注方法进行详细的讲解与论述。
首先介绍斜梁表示标注方法的定义和背景,包括其起源与发展历程。
接着详细介绍两种常见的斜梁表示标注方法,并对它们之间的差异和适用场景进行比较分析。
之后,我们将对斜梁表示标注的意义进行阐述,包括为何选择使用该方法以及其在设计中所起到的作用。
同时,我们还将探讨该方法在不同领域中的应用情况,并列举一些相关规范和标准供读者参考。
最后,我们将对整篇文章进行总结,并展望未来关于斜梁表示标注方法研究方向。
1.3 目的本文旨在全面介绍和说明斜梁表示标注方法,帮助读者更好地理解并应用这一常用的标注方法。
通过对斜梁表示标注的意义和应用领域进行分析,我们希望读者能够充分认识到该方法在工程设计中的重要性,并在实际操作中灵活运用,提高工作效率和准确性。
同时,通过总结展望未来研究方向,我们也希望为相关领域的学者提供参考和启发,促进该方法在更多领域、更深程度上的探索和创新。
2. 斜梁表示标注方法:2.1 定义与背景:斜梁表示标注方法是一种用于表示和解释具有特定形态和属性的结构或组件的技术。
斜梁表示标注是通过在图纸、设计图或其他相关文档中使用带箭头的斜线来标记需要说明的部分。
这种标注方法通常用于工程、建筑、机械设计等领域。
斜梁表示标注背后的基本原则是简洁明了地传达信息,使读者能够准确理解文档中所描述的结构或组件。
通过使用带箭头的斜线,可以方便地将注意力集中在需要关注的区域上,并与其他图形元素进行区分。
2.2 方法一:第一种斜梁表示标注方法是直接在结构或组件上绘制带箭头的斜线,并在上方或下方写出相应文字说明。
这种方法适用于较为简单且不复杂的结构,在图纸上直接绘制标注可以更加清晰地展示出相关信息。
autocad 二次开发提取表格内容-范文模板及概述示例1:AutoCAD是一款广泛应用于建筑设计、工程图纸制作等领域的软件。
它具有强大的功能和灵活性,可以满足不同领域的需求。
而AutoCAD的二次开发则是指利用AutoCAD的开发接口(API)来扩展和定制AutoCAD 的功能,使之更适应特定应用场景的需求。
在AutoCAD中,表格是我们常见的元素之一。
它可以用来呈现和组织大量的数据,比如楼层平面图中的设备列表或者材料清单等。
而二次开发提取表格内容则是指通过编程的方式从AutoCAD图纸中自动提取出表格中的数据,以便快速、准确地分析和处理这些数据。
要实现二次开发提取表格内容,我们可以利用AutoCAD的开发接口。
首先,我们需要了解AutoCAD的对象模型,包括图纸、图层、块定义、实体等的层次关系和属性。
然后,我们可以通过编程的方式遍历图纸中的所有对象,找到我们需要的表格对象。
一种常用的方法是通过遍历实体对象,判断其属性来确定是否为表格。
AutoCAD中的表格是由网格、行和单元格组成的,我们可以通过判断实体类型以及相关属性,比如图层、颜色、线型等来定位表格对象。
一旦找到了表格对象,我们就可以进一步遍历其子对象,即行和单元格,从中提取出具体的数据。
在提取表格内容的过程中,我们还可以利用AutoCAD的属性和方法来处理数据。
比如,我们可以通过AutoCAD提供的计算属性来进行数据统计和分析。
另外,我们还可以使用AutoCAD的绘图功能,将提取出的数据在图纸上进行可视化展示,以便更直观地理解和分析数据。
需要注意的是,二次开发提取表格内容需要具备一定的编程知识和AutoCAD开发经验。
对于不熟悉编程的用户来说,建议参考AutoCAD 官方文档和相关的教程,或者寻求专业的开发人员的帮助和指导。
总之,利用AutoCAD的二次开发功能可以轻松地提取出表格内容,实现快速、准确的数据分析和处理。
这为建筑设计师、工程师等提供了更高效、便捷的工作方式,并推动了AutoCAD在各个领域的广泛应用和发展。
工程图纸都有图纸设计说明各个字母代表什么意思都有ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内WC:暗敷设在墙内以上经常用到的3个敷设说明。
CC:暗敷设在顶棚内SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB 暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE地板或地面下敷设:FC。

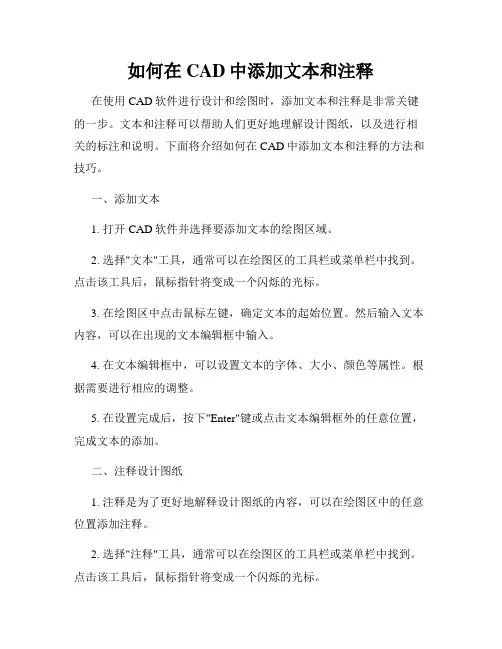

如何在CAD中添加文本和注释在使用CAD软件进行设计和绘图时,添加文本和注释是非常关键的一步。
文本和注释可以帮助人们更好地理解设计图纸,以及进行相关的标注和说明。
下面将介绍如何在CAD中添加文本和注释的方法和技巧。
一、添加文本1. 打开CAD软件并选择要添加文本的绘图区域。
2. 选择"文本"工具,通常可以在绘图区的工具栏或菜单栏中找到。
点击该工具后,鼠标指针将变成一个闪烁的光标。
3. 在绘图区中点击鼠标左键,确定文本的起始位置。
然后输入文本内容,可以在出现的文本编辑框中输入。
4. 在文本编辑框中,可以设置文本的字体、大小、颜色等属性。
根据需要进行相应的调整。
5. 在设置完成后,按下"Enter"键或点击文本编辑框外的任意位置,完成文本的添加。
二、注释设计图纸1. 注释是为了更好地解释设计图纸的内容,可以在绘图区中的任意位置添加注释。
2. 选择"注释"工具,通常可以在绘图区的工具栏或菜单栏中找到。
点击该工具后,鼠标指针将变成一个闪烁的光标。
3. 在绘图区中点击鼠标左键,确定注释的起始位置。
4. 然后输入注释内容,可以在出现的注释编辑框中输入。
5. 在注释编辑框中,可以设置注释的字体、大小、颜色等属性。
根据需要进行相应的调整。
6. 在设置完成后,按下"Enter"键或点击注释编辑框外的任意位置,完成注释的添加。
三、技巧和注意事项1. 文本和注释的添加可以根据需要进行缩放和旋转。
选择相应的工具后,点击文本或注释进行缩放和旋转的操作。
2. 可以使用捕捉工具来对齐文本和注释。
在绘图区的工具栏中找到"捕捉"工具,选择合适的捕捉点,例如端点、中点等,来对齐文本和注释。
3. 可以使用多行文本工具添加多行文本,方便较长内容的输入。
4. 在添加文本和注释时,需要根据设计图纸的比例和比例尺来设置字体的大小。
确保文本和注释的大小适合图纸的比例,不要过大或过小。

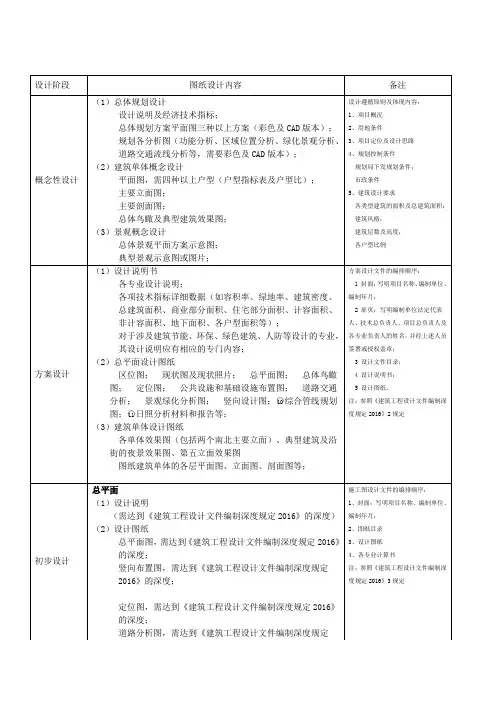

建筑方案设计图图纸深度(一)平面图1.图纸为蓝图,不得使用任何彩色线条或色块;2.标明图纸要素,如图名、指北针、比例尺、图签等;3.图纸比例一般为1/100、1/150、1/200、1/300等(图纸幅面规格不宜超过2种),制图单位为毫米;4.图纸应清晰、完整反映以下内容:(1)各层面积数据、公建配套部分的面积数据、主要功能部分面积数据;各部分平面功能名称(属公建配套的应注明);(2)停车库应标明车辆停放位置、停车数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度;(3)墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、水池、无障碍设施、烟道、化粪池等;(4)墙体之间的尺寸、柱距尺寸、外轮廓总尺寸;(5)室外地坪设计标高及室内各层楼面标高;(6)首层标注指北针、剖切线、剖切符号;5.盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。
(二)立面图1.图纸为蓝图,不得使用任何彩色线条或色块;2.标明图纸要素,如图名、比例尺、图签等;3.图纸比例一般为1/100、1/150、1/200、1/300,制图单位为毫米;4.图纸应清晰、完整反映以下内容:(1)立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰;(2)总高度标高(建、构筑物最高点),屋顶女儿墙顶标高,室外地坪标高;5.盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。
(三)剖面图1.图纸为蓝图,不得使用任何彩色线条或色块;2.标明图纸要素,如图名、比例尺、图签等;2.图纸比例与立面图一致,制图单位为毫米;3.图纸应清晰、完整反映以下内容:(1)内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等;(2)总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高;4.盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。
(1)总体规划设计设计说明及经济技术指标;总体规划方案平面图三种以上方案(彩色及CAD版本);规划各分析图(功能分析、区域位置分析、绿化景观分析、道路交通流线分析等,需要彩色及CAD版本);(2)建筑单体概念设计平面图,需四种以上户型(户型指标表及户型比);主要立面图;主要剖面图;总体鸟瞰及典型建筑效果图;(3)景观概念设计总体景观平面方案示意图;典型景观示意图或图片;设计遵循原则及体现内容:1、项目概况2、用地条件3、项目定位及设计思路4、规划控制条件规划局下发规划条件;市政条件5、建筑设计要求各类型建筑的面积及总建筑面积;建筑风格;建筑层数及高度;各户型比例(1)设计说明书各专业设计说明;各项技术指标详细数据(如容积率、绿地率、建筑密度、总建筑面积、商业部分面积、住宅部分面积、计容面积、非计容面积、地下面积、各户型面积等);对于涉及建筑节能、环保、绿色建筑、人防等设计的专业,其设计说明应有相应的专门内容;(2)总平面设计图纸区位图;现状图及现状照片;总平面图;总体鸟瞰图;定位图;公共设施和基础设施布置图;道路交通分析;景观绿化分析图;竖向设计图;○10综合管线规划图;○11日照分析材料和报告等;(3)建筑单体设计图纸各单体效果图(包括两个南北主要立面)、典型建筑及沿街的夜景效果图、第五立面效果图图纸建筑单体的各层平面图、立面图、剖面图等;总平面(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计图纸总平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;竖向布置图,需达到《建筑工程设计文件编制深度规定2016》的深度;定位图,需达到《建筑工程设计文件编制深度规定2016》的深度;道路分析图,需达到《建筑工程设计文件编制深度规定2016》的深度;建筑专业设计图纸(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计图纸建筑每层平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;建筑立面图,需达到《建筑工程设计文件编制深度规定2016》的深度;建筑剖面图,需达到《建筑工程设计文件编制深度规定2016》的深度;大样图标准户型大样、门窗大样、楼梯大样、厨卫大样等典型部位;结构专业设计图纸(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计图纸基础平面图及基础构件的截面尺寸,需达到《建筑工程设计文件编制深度规定2016》的深度;结构平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;混凝土梁板柱等构件配筋平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;关键节点构造详图,需达到《建筑工程设计文件编制深度规定2016》的深度;(4)结构计算书电气专业设计图纸(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计图纸电气总平面图(仅有单体设计时,可无此项内容),需达到《建筑工程设计文件编制深度规定2016》的深度;变、配电系统,需达到《建筑工程设计文件编制深度规定2016》的深度;防雷系统、接地系统,需达到《建筑工程设计文件编制深度规定2016》的深度;电气消防,需达到《建筑工程设计文件编制深度规定2016》的深度;智能化系统,需达到《建筑工程设计文件编制深度规定2016》的深度;电气消防,需达到《建筑工程设计文件编制深度规定2016》的深度;智能化各系统设计,需达到《建筑工程设计文件编制深度规定2016》的深度;主要电气设备表,需达到《建筑工程设计文件编制深度规定2016》的深度;(3)电气计算书给排水专业设计图纸(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计图纸(对于简单工程项目初步设计阶段可不出图)建筑小区(室外)应绘制给水排水总平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;建筑室内给水排水平面图和系统原理图,需达到《建筑工程设计文件编制深度规定2016》的深度;设备及主要材料表,需达到《建筑工程设计文件编制深度规定2016》的深度;(3)给排水计算书暖通专业设计图纸(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设备表需达到《建筑工程设计文件编制深度规定2016》的深度;(3)设计图纸需达到《建筑工程设计文件编制深度规定2016》的深度;(4)暖通计算书室外综合管网需达到《建筑工程设计文件编制深度规定2016》的深度(1)设计说明(2)设计图纸平面图;纵断面图;横断面图;节点详图;设备及主要材料表;(3)计算书总平面(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计图纸总平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;竖向布置图,需达到《建筑工程设计文件编制深度规定2016》的深度;定位图,需达到《建筑工程设计文件编制深度规定2016》的深度;道路分析图,需达到《建筑工程设计文件编制深度规定2016》的深度;土石方图,需达到《建筑工程设计文件编制深度规定2016》的深度;综合管网图,需达到《建筑工程设计文件编制深度规定2016》的深度;绿化布置图,需达到《建筑工程设计文件编制深度规定2016》的深度;详图(道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图);建筑专业设计图纸(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计专篇建筑设计防火专篇;绿色建筑设计专篇;节能设计专篇等;(3)设计图纸建筑每层平面图(包括地下及屋面),需达到《建筑工程设计文件编制深度规定2016》的深度;建筑立面图(完整表达建筑的各个立面),需达到《建筑工程设计文件编制深度规定2016》的深度;建筑剖面图(剖视位置应选在层高不同、层数不同、内外部空间比较复杂、具有代表性的部位),需达到《建筑工程设计文件编制深度规定2016》的深度;大样图标准户型大样、门窗大样、楼梯大样、电梯大样、厨卫大样、各节点详图等,需达到《建筑工程设计文件编制深度规定2016》的深度;(4)计算书节能设计计算书、绿建设计报告书、建筑构件隔声性能计算书等;结构专业设计图纸(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计专篇抗震设计专篇;绿色建筑设计专篇(结构);(3)设计图纸基础平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;基础详图,需达到《建筑工程设计文件编制深度规定2016》的深度;结构平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;混凝土梁板柱等构件配筋平面图及详图,需达到《建筑工程设计文件编制深度规定2016》的深度;楼梯及其它节点构造详图,需达到《建筑工程设计文件编制深度规定2016》及的深度;(4)结构计算书电气专业设计图纸(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计专篇绿色建筑设计专篇;节能设计专篇等;(3)设计图纸图例符号,需达到《建筑工程设计文件编制深度规定2016》的深度;变、配电站设计图,需达到《建筑工程设计文件编制深度规定2016》的深度;配电、照明设计图,需达到《建筑工程设计文件编制深度规定2016》的深度;建筑设备控制原理图,需达到《建筑工程设计文件编制深度规定2016》的深度;防雷、接地及安全设计图,需达到《建筑工程设计文件编制深度规定2016》的深度;电气消防,需达到《建筑工程设计文件编制深度规定2016》的深度;智能化各系统设计,需达到《建筑工程设计文件编制深度规定2016》的深度;主要电气设备表,需达到《建筑工程设计文件编制深度规定2016》的深度;(4)电气计算书给排水专业设计图纸(1)设计说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计专篇绿色建筑设计专篇;节能设计专篇等;(3)设计图纸建筑小区(室外)给水排水总平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;室外排水管道高程表或纵断面图,需达到《建筑工程设计文件编制深度规定2016》的深度;雨水控制与利用及各净化建筑物、构筑物平、剖面及详图,需达到《建筑工程设计文件编制深度规定2016》的深度;水泵房平面、剖面图,需达到《建筑工程设计文件编制深度规定2016》的深度;水塔(箱)、水池配管及详图,需达到《建筑工程设计文件编制深度规定2016》的深度;建筑室内给水排水图纸,需达到《建筑工程设计文件编制深度规定2016》的深度;污水处理,需达到《建筑工程设计文件编制深度规定2016》的深度;循环水构筑物的平面、剖面及系统图,需达到《建筑工程设计文件编制深度规定2016》的深度;(4)给排水计算书暖通专业设计图纸(1)设计说明及施工说明(需达到《建筑工程设计文件编制深度规定2016》的深度)(2)设计专篇绿色建筑设计专篇;节能设计专篇等;(3)设计图纸设备表,需达到《建筑工程设计文件编制深度规定2016》的深度;平面图,需达到《建筑工程设计文件编制深度规定2016》的深度;通风、空调、制冷机房平面图和剖面图,需达到《建筑工程设计文件编制深度规定2016》的深度;系统图、立管或竖风道图,需达到《建筑工程设计文件编制深度规定2016》的深度;通风、空调剖面图和详图,需达到《建筑工程设计文件编制深度规定2016》的深度;(4)计算书暖通室外综合管网需达到《建筑工程设计文件编制深度规定2016》的深度(1)设计说明、施工说明(2)设计图纸平面图;纵断面图;横断面图;节点详图;设备及主要材料表;(3)计算书。
建筑内平面、竖向交通组织方案概述说明以及解释引言是文章的开篇部分,主要介绍文章撰写的背景、目的和结构。
本文旨在概述建筑内平面和竖向交通组织方案,并对其进行详细说明和解释。
以下是引言部分的详细内容:1.1 概述建筑内平面和竖向交通组织方案是建筑设计中至关重要的环节,对于提升建筑空间利用效率、便利人们的垂直移动具有重要意义。
它们涉及到平面布局、功能区划、空间规划以及竖向交通系统类型、设备布置等多个方面,必须经过周密考虑和合理设计。
1.2 文章结构本文共分为五个部分,如下所示:- 引言:介绍文章的背景、目的和结构。
- 建筑内平面组织方案:包括平面布局概述、功能区划设计要点以及空间规划原则等内容。
- 竖向交通组织方案:涵盖了竖向交通系统类型介绍、设备布置和设计要点以及安全与便利性考虑等内容。
- 实施过程及关键问题解析:描述了方案实施步骤分析、建筑平面与竖向交通的协调问题解决方法以及关键问题处理策略说明等内容。
- 结论与展望:对建筑平面和竖向交通组织方案进行总结回顾,并提出可能存在的改进措施和未来发展趋势预测。
1.3 目的本文旨在全面介绍建筑内平面和竖向交通组织方案的相关知识,帮助读者了解其重要性和应用价值。
通过分析实施过程中的关键问题,揭示出解决这些问题的策略和方法。
同时,也为进一步改进建筑内平面和竖向交通组织方案提供了参考意见。
以上是引言部分内容的详细说明,下文将逐步展开对于建筑内平面组织方案、竖向交通组织方案以及其它关键问题的阐述与分析。
2. 建筑内平面组织方案:2.1 平面布局概述:建筑内平面组织方案是指根据建筑功能和使用需求,在建筑内部空间进行合理的布局和划分,以达到高效的空间利用和舒适的使用环境。
平面布局概述旨在总体描述建筑内部各功能区域的合理位置及其相互关系。
在进行平面布局时,需要考虑以下几个方面:- 功能需求:根据建筑的具体用途和功能要求,确定各个功能区域的位置和大小。
- 流线设计:合理规划人员、物资等流线,确保各个功能区域之间的连接顺畅。
桥梁施工图设计说明桥梁施工图设计说明一、设计依据本次桥梁施工图设计依据以下文件和规范:1、国家桥梁设计规范《公路桥涵设计通用规范》(JTGD60-2013)。
2、国家桥梁设计规范《公路桥涵地基与基础设计规范》(JTGT60-2013)。
3、国家桥梁设计规范《公路桥梁钢结构设计规范》(JTGT64-2013)。
4、工程地质勘察报告。
5、相关桥梁施工图纸及技术要求。
二、设计参数1、桥梁跨度:本次设计的桥梁跨度为100米。
2、桥面宽度:桥面宽度为12米。
3、桥面铺装:桥面铺装采用8厘米厚的沥青混凝土。
4、桥梁结构:桥梁结构采用钢结构,包括主梁、桥面板、栏杆等部件。
5、桥墩基础:桥墩基础采用桩基础,桩径为1.2米,桩长根据地质勘察报告确定。
三、施工要求1、施工前必须认真阅读设计图纸和技术要求,理解设计意图。
2、施工过程中必须严格按照施工图纸进行施工,如有疑问应及时与设计单位联系。
3、桥墩基础的施工应按照地质勘察报告进行,确保桩基础的质量和稳定性。
4、桥面铺装施工时应确保沥青混凝土的厚度和平整度,避免出现坑洼和裂缝等现象。
5、桥梁结构的焊接应由专业焊接人员按照焊接规范进行焊接,确保焊接质量和桥梁结构的安全性。
四、其他说明1、本次设计的桥梁施工图仅为初步设计,具体施工细节应以实际施工情况为准,设计单位和施工单位应密切配合,确保施工质量。
2、如有未尽事宜,应由设计单位和施工单位协商解决。
3、本设计图的使用权归设计单位所有,未经许可不得复制或传播。
以上为本次桥梁施工图设计的主要内容和要求,希望对施工单位的施工有所帮助。
施工图设计说明施工图设计说明施工图设计是建筑工程设计的重要环节,是将概念设计转化为具体实施蓝图的过程。
施工图设计说明则是针对施工图设计的相关解释和阐述,旨在让施工方、监理方等相关人员明确设计意图、施工要求及注意事项等。
以下是施工图设计说明的主要内容:一、设计依据和设计要求1、设计依据:包括相关规范、标准图集、施工图纸等,说明本设计是符合相关法规和标准的。
设计图纸内容说明与解释在建筑、工程、制造等众多领域中,设计图纸是将理念转化为实际的重要工具。
它不仅是设计师思想的具体呈现,更是施工人员、制造商等相关人员进行操作的精确指南。
设计图纸所包含的内容丰富多样,每一个线条、符号和标注都承载着特定的信息和意义。
接下来,让我们详细地对设计图纸的内容进行说明与解释。
首先,设计图纸的标题栏是一个关键部分。
标题栏通常位于图纸的右下角,它包含了项目名称、图纸编号、设计单位、制图日期、比例等重要信息。
项目名称清晰地表明了这张图纸所属的具体工程或产品;图纸编号则如同其独特的“身份证号码”,方便在大量图纸中进行准确的识别和查找;设计单位的标注明确了设计的责任主体;制图日期记录了图纸的生成时间,对于后续的版本管理和追溯具有重要意义;而比例则决定了图纸上的尺寸与实际物体尺寸之间的对应关系,例如1:100 表示图纸上的 1 单位长度代表实际中的 100 单位长度。
图纸中的图形部分是核心内容。
这包括了各种线条、形状和视图。
线条有粗有细,粗实线一般用于表示物体的可见轮廓线,细实线可能用于表示尺寸线、剖面线等。
虚线则常用于表示不可见的轮廓线,如隐藏在内部的结构。
图形的视图选择通常包括正视图、俯视图、侧视图等,通过多个角度的展示,全面呈现物体的形状和结构。
尺寸标注是设计图纸中不可或缺的一部分。
它精确地规定了物体各部分的大小和位置关系。
尺寸标注包括线性尺寸(如长度、宽度、高度)、角度尺寸、直径尺寸、半径尺寸等。
每个尺寸都有其相应的公差范围,以确保在生产或施工过程中允许的误差限度。
公差的标注对于保证产品质量和装配精度至关重要。
标注符号在图纸中也具有特定的含义。
例如,“⊥”表示垂直度,“∥”表示平行度,“⌒”表示圆弧等。
这些符号简洁明了地传达了对形状和位置精度的要求。
此外,表面粗糙度符号用于指示零件表面的光洁程度,它直接影响零件的摩擦、磨损、密封等性能。
文字说明在设计图纸中起到补充和解释的作用。
园林施工图该图纸包含:总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场(绿地)平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括:总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括:中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素,经过艺术构思和合理布局所绘制的专业图纸。
2.常见的园林设计图纸主要包括以下几种。
1.总体规划设计图2.竖向设计图3.园林植物种植设计图4.园林建筑单体初步设计图5.园林工程施工图(园林工程施工图的作用主要是园林工程建设过程中对施工进行指导。
主要包括:施工总平面图、种植施工图、竖向施工图、园林建筑施工图、园路广场工程施工图、假山工程施工图、水井工程施工图及园林供电施工图等。
)3.园林总图园林总图部分应包括以下内容:总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等;对于简单小型工程,可不做分区平面图,并将竖向设计图与放线平面图合并,将铺装平面图与索引图合并4.主要有:a总平面及索引图(包括各景点的名称,各景点索引,各分区索引)b竖向设计图(包括道路节点标高及各景点控制标高、道路排水坡度,场地排水坡度,等高线的绘制)c放线平面图(包括各景点的定位,道路的宽度,定位坐标,有必要时可加设方格网)d铺装总平面图(包括材料档次定位及种类确定)e植物配置图(包括乔灌木平面布置图,地被植物平面布置图,植物名录表)f分区详图(广场、水景、节点大样)g园林建筑小品(种类很多)h水施工图(目录、给排水总说明、给排水总平面图、给排水水景大样索引图、各水景i给排水图(平面图,系统图,材料表))j电施工图(目录、电气总说明、配电总平面图、系统图、材料表)5.完整的图纸应包括:1.图纸目录2.设计说明3.总平面,分区索引图,详图索引图4.定位图5.竖向排水6.硬质铺装图7.乔木种植图,灌木种植图。
11G101系统平法图集较03G101系列图集较大变化有:一、适用范围变化:11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计,以及各类结构中的现浇混凝土板(包括有梁楼盖和无梁楼盖)、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板(包括有梁楼盖和无梁楼盖)等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化:11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe,以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化:11G101-1中抗震KZ边柱和角柱柱顶纵筋构造,较03G101有如下变化:1、新图集中各个节点可以进行组合使用;2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内;(与原图集一致)3、A节点,外侧伸入梁内钢筋不小于梁上部钢筋时,可以弯入梁内作为梁上部纵向钢筋。
(新增的构造)4、所有节点内侧钢筋按中柱节点走;5、BC节点,区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘;超过的,外侧配筋率>1.2%分批截断,错开20d;没有超过的,弯折部分要>=15d,总长>1.5labe,同样错开20d;6、D节点是未伸入梁内的外侧钢筋构造,(与原图集一致)7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况,与节点A组合使用;外侧柱纵筋到柱顶截断;梁上部钢筋伸入柱1.7labe。
建筑工程图是以投影原理为基础,按国家规定的制图标准,把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样,并同时标明工程所用的材料以及生产、安装等的要求。
它是工程项目建设的技术依据和重要的技术资料。
建筑工程图包括方案设计图、各类施工图和工程竣工图。
由于工程建设各个阶段的任务要求不同,各类图纸所表达的内容、深度和方式也有差别。
方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务; 施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样,作为技术档案保存起来,以便于需要的时候随时查阅。
建筑总平面图:建筑总平面图是表明一项建设工程总体布置情况的图纸。
它是在建设基地的地形图上,把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。
主要标明新建平面形状、层数、室内外地面标高,新建道路、绿化、场地排水和管线的布置情况,并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。
由于建设工程的性质、规模及所在基地的地形、地貌的不同,建筑总平面图所包括的内容有的较为简单,有的则比较复杂,必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。
建筑施工图建筑施工图简称建施。
它一般由设计部门的建筑专业人员进行设计绘图。
建筑施工图主要反映一个工程的总体布局,标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等,用来作为施工定位防线、内部装饰做法的依据,同时也是结构施工图和设备施工图的依据。
建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等祥图和材料做法说名等等。
建筑工程施工图简称施工图,是表示工程项目的总体布局,建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。
具有图纸齐全、表达准确、要求具体的特点。
他是设计工作的最后成果,是进行工程施工、编制施工图预算和施工组织的依据,也是进行施工技术管理的重要的技术文件。
锥面同心度标注-概述说明以及解释1.引言1.1 概述锥面同心度标注是一种在工程图纸上常用的标注方式,它用来表示物体上的锥面与其轴线之间的偏差程度。
在实际工程设计和制造过程中,锥面的同心度是一个重要的参数,它直接影响着产品的质量和性能。
因此,正确地理解和标注锥面同心度对于保证产品的精度和稳定性具有重要意义。
本文将首先介绍锥面同心度的概念及其定义,然后探讨锥面同心度的重要性和在实际应用中的作用。
最后,总结本文的内容并展望未来在锥面同心度标注方面的发展方向。
1.2 文章结构本文主要分为三个部分:引言、正文和结论。
在引言部分,将介绍文章的概述,包括讨论的主题和背景。
同时会介绍本文的结构,列出各个章节的内容和重点讨论的问题。
最后,引言部分还会说明本文的目的,明确阐述写作本文的动机和意义。
正文部分将详细讨论锥面同心度的概念、重要性和应用。
通过对锥面同心度的定义、理论解释和实际案例分析,展示其在工程、设计和制造领域的价值和影响。
同时也会探讨相关领域的研究现状和发展趋势,为读者提供全面的知识和信息。
结论部分将对本文的内容进行总结,回顾主要讨论的问题和观点。
在展望部分,会指出锥面同心度标注的未来发展方向和潜在挑战,为读者展示该领域的研究前景和应用前景。
最后,结论部分将得出结论,强调本文的主要发现和贡献,为读者提供深刻的思考和启示。
1.3 目的锥面同心度标注作为一种重要的几何标注方法,其目的主要有以下几点:1. 提高工程图纸的可读性和精度:通过准确标注锥面同心度,可以让工程图纸上的相关信息更加清晰明了,减少误解和错误的发生,提高生产效率和产品质量。
2. 保证产品的几何质量:锥面同心度标注可以确保产品的几何结构和尺寸符合设计要求,避免因几何误差导致的产品拒收或功能失效的情况。
3. 便于工艺加工及质量控制:在产品加工过程中,准确的锥面同心度标注可以为工艺人员提供清晰的参考,帮助他们更好地控制加工过程,确保产品质量。
4. 规范工程图纸标注:锥面同心度标注作为一种规范化的标注方式,有助于统一标准,方便不同人员之间的沟通与理解,提高工作效率。
装饰施工图纸设计说明装饰施工图纸设计说明一、工程概述1. 工程名称:云和县人民防空办公室2. 建设地点:云和县城北路北侧,凤凰山东麓(枫树湾口)3. 气候分区:夏热冬冷地区4. 建筑朝向:西偏北 42.8度5. 建筑面积:2395.24平方米6. 建筑层数:地上四层7. 建筑高度:16.400米(室外地面至主楼屋顶)8. 设计范围:天花、墙面、地面、固定家私设计。
根据建筑及结构特点,按照现行的国家有关规范规程及有关设计标准图集制作而成。
承建方在进行过程中,应采用最佳及最合适的标准,但必须满足中华人民共和国行业标准之建筑装饰工程及验收规范。
二、图纸参照依据(1)国家标准GB 50210-2001《建筑装饰装修工程质量验收规范》(2)国家标准GB 50327-2001《住宅装饰装修工程施工规范》。
(3)国家标准GB 50222-2001《建筑内部装修设计防火规范》。
三、图纸说明1.本套施工图依据原土建图尺寸绘制。
施工过程中若图样与实地尺寸有出入之处,则以实地尺寸为准进行调整。
2.涉及本套图纸范围所有内容均在图中说明,其余未注明之处均以原土建图要求为准。
3.施工图所标注的尺寸单位为毫米,标高单位为米。
4.标高问题:以当层楼面0.000计。
5.活动家具不列入本次设计范围。
6.卫生间防水纸面石膏板吊顶检修口安装浴霸处为顶面检修孔,孔洞四周密缝.7.闭门器、门吸、门锁等相关配件需按国家标准规范安装。
8.平面、立面未标明大理石、花岗岩规格尺寸的由现场放样定。
9.所有装饰构件之饰面材料均需提供样品,并事先经设计师和甲方单位认可后进行全面施工。
四、施工要求1.该工程的施工操作和工程质量标准,按现行的装修工程规范、验收标准、安全技术规定和省市其他有关规定执行。
2.水电施工按工程实际情况作适当调整。
3.木龙骨、木基架均用防火涂料三度密封。
角铁、角钢、焊接缝均用防锈漆两度。
4.装修工程凡涉及其它专业工种交叉式碰口的部分,均预先由装修单位复核位置。
1.建筑平面图
应标注如下内容:
①外部尺寸:如果平面图的上下、左右是对称的,一般外部尺寸标注在平面图的下方及左侧,如果平面图不对称,则四周都要标注尺寸。
外部尺寸一般分三道标注:最外面的一道是外包尺寸,表示房屋的总长度和总宽度;中间一道尺寸表示定位轴线间的距离;最里面一道尺寸,表示门窗洞口、门或窗间墙、墙端等细部尺寸。
底层平面图还应标注室外台阶、花台、散水等尺寸。
②内部尺寸;包括房间内的净尺寸、门窗洞、墙厚、柱、砖垛和固定设备(加厕所、盥洗、工作台、搁板等)的大小、位置及墙、柱与轴线的平面位置尺寸关系等。
③纵、横定位轴线编号及门窗编号:门窗在平面图中,只能反映出它们的位置、数量和洞口宽度尺寸,窗的开启形式和构造等情况是无法表达的。
每个工程的门窗规格、型号、数量都应有门窗表说明,门代号用M表示,窗代号用C表示,并加注编号以便区分。
④标注房屋各组成部分的标高情况:如室内、外地面、楼面、楼梯平台面、室外台阶面、阳台面等处都应当分别注明标高。
对于楼地面有坡度时,通常用箭头加注坡度符号表明。
⑤从平面图中可以看出楼梯的位置、楼梯间的尺寸,起步方向、楼梯段宽度、平台宽度、栏杆位置、踏步级数、楼梯走向等内容。
⑥在底层平面图中,通常将建筑剖面图的剖切位置用剖切符号表达出来。
⑦建筑平面图的下方标注图名及比例,底层平面图应附有指北针表明建筑的朝向。
⑧建筑平面中应表示出各种设备的位置、尺寸、规格、型号等,它与专业设备施工图相配合供施工等用,有的局部详细构造做法用详图索引符号表示。
2.屋顶平面图和楼梯屋面图
应表明屋面排水分区、排水方向、坡度、檐沟、泛水、雨水下水口、女儿墙等的位置。
3.建筑立面图
反映出房屋的外貌和高度方向的尺寸。
①立面图上的门窗可在同一类型的门窗中较详细地各画出一个作为代表,其余用简单的图例表示。
②立面图中应有三种不同的线型;整幢房屋的外形轮廓或较大的转折轮廓用粗实线表示;墙上较小的凹凸(如门窗洞口、窗台等)以及勒脚、台阶、花池、阳台等轮廓用中实线表示;门窗分格线、开启方向线、墙面装饰线等用细实(虚)线表示。
室外地坪线可用比粗实线稍粗一些的实线表示,尺寸线与数字均用细实线表示。
③立面图中外墙面的装饰做法应有引出线引出,并用文字简单说明。
④立面图在下方中间位置标注图名及比例。
左右两端外墙均用定位轴线及编号表示,以便与平面图相对应。
⑤表明房屋上面各部分的尺寸情况;如雨篷、檐口挑出部分的宽度、勒脚的高度等局部小尺寸;注写室外地坪、出入口地面、勒脚、窗台、门窗顶及檐口等处的标高。
数字写在横线上的是标注构造部位顶面标高,数字写在横线下的是标注构造部位底面标高(如果两标高符号距离较小,也可不受此限制)。
标高符号位置要整齐、三角形大小应该标准、一致。
⑥立面图中有的部位要画详图索引符号,表示局部构造另有详图表示。
4.建筑剖面图
要求用二个横剖面图或一个阶梯剖面图来表示房屋内部的结构形式、分层及高度、构造做法等情况。
①外部尺寸有三道:第一道是窗(或门)、窗间墙、窗台、室内、外高差等尺寸;
第二道尺寸是各层的层高;第三道是总高度。
承重墙要画定位轴线,并标注定位轴线的间距尺寸。
②内部尺寸有两种:a、地坪、楼面、楼梯平台等标高;b、所能剖到的部分的构造尺寸。
必需时要注写地面、楼面及屋面等的构造层次及做法。
③表达清楚房屋内的墙面、顶棚、楼地面的面层,如踢脚线、勒脚的装饰和设备的配置情况。
④剖面图的图名应与底层平面图上剖切符号的编号一致;和平面图相配合,也可以看清房屋的人口、屋顶、天棚、楼地面、墙、柱、池、坑、楼梯、门、窗各部分的位置、组成、构成、用料等情况。
5.外墙身详图
实际上是建筑剖面图的局部放大图,用较大的比例(如1:20)画出。
可只画底层、顶层或加一个中间层来表示,画图时,往往在窗洞中间处断开,成为几个节点详图的组合。
详图的线型要求与剖面图一样。
在详图中,对屋面、楼面和地面的构造,应采用多层构造说明方法表示。
①在勒脚部分,表示出房屋外墙的防潮、防水和排水的做法。
②在楼板与墙身连接部分,应表明各层楼板(或梁)的搁置方向与墙身的关系。
③在檐口部分,表示出屋顶的承重层、女儿墙、防水及排水的构造。
此外,表示出窗台、自过梁(或圈梁)的构造情况。
一般应注出各部位的标高、高度方向和墙身细部的大小尺寸。
图中标高注写有两个或几个数字时,有括号的数字表示相邻上一层的标高。
同时注意用图例和文字说明表达墙身内外表面装修的截面形式,厚度及所用的材料等。
6.楼梯详图
应尽可能将楼梯平面图、剖面图及踏步、栏杆等详图画在同一张图纸内,平、剖面图比例要一致,详图比例要大些。
①楼梯平面图:要画出房屋底层、中间层和顶层三个平面图。
表明楼梯间在建筑中的平面位置及有关定位轴线的布置;表明楼梯间、楼梯段、楼梯井和休息平面形式、尺寸、踏步的宽度和踏步数,表明楼梯走向;各层楼地面的休息平台面的标高;在底层楼梯平面图中注出楼梯垂直剖面图的剖切位置及剖视方向等。
②楼梯剖面图:若能用建筑剖面图表达清楚,则不必再绘。
③楼梯节点详图:包括踏步和栏杆的大样图,应表明其尺寸、用料、连接构造等。
