专题三 电磁感应中的电路及图像问题

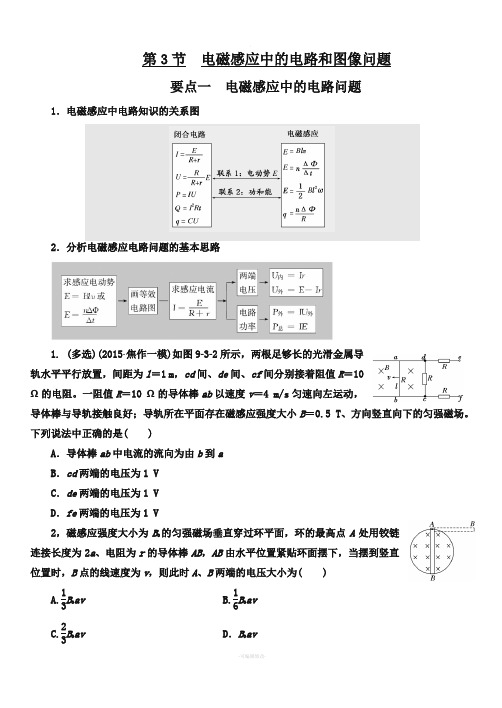

第3节 电磁感应中的电路和图像问题要点一 电磁感应中的电路问题1．电磁感应中电路知识的关系图2．分析电磁感应电路问题的基本思路1. (多选)(2015·焦作一模)如图9-3-2所示，两根足够长的光滑金属导轨水平平行放置，间距为l ＝1 m ，cd 间、de 间、cf 间分别接着阻值R ＝10Ω的电阻。

一阻值R ＝10 Ω的导体棒ab 以速度v ＝4 m/s 匀速向左运动，导体棒与导轨接触良好；导轨所在平面存在磁感应强度大小B ＝0.5 T 、方向竖直向下的匀强磁场。

下列说法中正确的是( )A ．导体棒ab 中电流的流向为由b 到aB ．cd 两端的电压为1 VC ．de 两端的电压为1 VD ．fe 两端的电压为1 V2，磁感应强度大小为B 0的匀强磁场垂直穿过环平面，环的最高点A 处用铰链连接长度为2a 、电阻为r 的导体棒AB ，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则此时A 、B 两端的电压大小为( )A.13B 0av B.16B 0av C.23B 0av D ．B 0av3、如图所示，匀强磁场B ＝0.1 T ，金属棒AB 长0.4 m ，与框架宽度相同，电阻为13Ω，框架电阻不计，电阻R 1＝2 Ω，R 2＝1 Ω，当金属棒以5 m/s 的速度匀速向左运动时，求：(1)流过金属棒的感应电流多大？(2)若图中电容器C 为0.3 μF ，则充电荷量是多少？要点二 电磁感应中的图像问题1、 (2013·山东高考)将一段导线绕成图9-3-4甲所示的闭合回路，并固定在水平面(纸面)内。

回路的ab 边置于垂直纸面向里的匀强磁场Ⅰ中。

回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B 随时间t 变化的图像如图乙所示。

用F 表示ab 边受到的安培力，以水平向右为F 的正方向，能正确反映F 随时间t 变化的图像是( )(二)v -t 图像2、 (2013·福建高考)如图9-3-5，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t 1、t 2分别表示线框ab 边和cd 边刚进入磁场的时刻。

易错点24 电磁感应中的电路和图像问题易错总结以及解题方法一、电磁感应中的电路问题处理电磁感应中的电路问题的一般方法1．明确哪部分电路或导体产生感应电动势，该部分电路或导体就相当于电源，其他部分是外电路．2．画等效电路图，分清内、外电路．3．用法拉第电磁感应定律E ＝n ΔΦΔt 或E ＝Blv sin θ确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．注意在等效电源内部，电流方向从负极流向正极． 4．运用闭合电路欧姆定律、串并联电路特点、电功率等公式联立求解． 二、电磁感应中的电荷量问题闭合回路中磁通量发生变化时，电荷发生定向移动而形成感应电流，在Δt 内通过某一截面的电荷量(感应电荷量)q ＝I ·Δt ＝E R 总·Δt ＝n ΔΦΔt ·1R 总·Δt ＝n ΔΦR 总.(1)由上式可知，线圈匝数一定时，通过某一截面的感应电荷量仅由回路电阻和磁通量的变化量决定，与时间无关．(2)求解电路中通过的电荷量时，I 、E 均为平均值． 三、电磁感应中的图像问题 1．问题类型(1)由给定的电磁感应过程选出或画出正确的图像． (2)由给定的图像分析电磁感应过程，求解相应的物理量． 2．图像类型(1)各物理量随时间t 变化的图像，即B －t 图像、Φ－t 图像、E －t 图像和I －t 图像． (2)导体做切割磁感线运动时，还涉及感应电动势E 和感应电流I 随导体位移变化的图像，即E －x 图像和I －x 图像．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．判断物理量增大、减小、正负等，必要时写出函数关系式，进行分析．【易错跟踪训练】易错类型1：挖掘隐含条件、临界条件不够1．（2021·湖北孝感高中高三月考）如图所示，在天花板下用细线悬挂一个闭合金属圆环，圆环处于静止状态。

上半圆环处在垂直于环面的水平匀强磁场中，规定垂直于纸面向外的方向为磁场的正方向，磁感应强度B 随时间t 变化的关系如图乙所示。

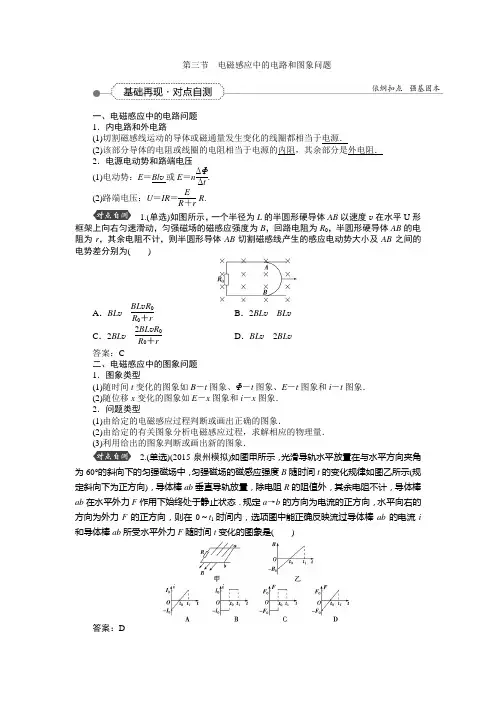

第三节 电磁感应中的电路和图象问题一、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源． (2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻． 2．电源电动势和路端电压(1)电动势：E ＝Bl v 或E ＝n ΔΦΔt. (2)路端电压：U ＝IR ＝E R ＋r·R . 1.(单选)如图所示，一个半径为L 的半圆形硬导体AB 以速度v 在水平U 形框架上向右匀速滑动，匀强磁场的磁感应强度为B ，回路电阻为R 0，半圆形硬导体AB 的电阻为r ，其余电阻不计，则半圆形导体AB 切割磁感线产生的感应电动势大小及AB 之间的电势差分别为( )A ．BL vBL v R 0R 0＋rB ．2BL v BL vC ．2BL v 2BL v R 0R 0＋rD ．BL v 2BL v 答案：C二、电磁感应中的图象问题1．图象类型(1)随时间t 变化的图象如B －t 图象、Φ－t 图象、E －t 图象和i －t 图象．(2)随位移x 变化的图象如E －x 图象和i －x 图象．2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量．(3)利用给出的图象判断或画出新的图象． 2.(单选)(2015·泉州模拟)如图甲所示，光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中，匀强磁场的磁感应强度B 随时间t 的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab 垂直导轨放置，除电阻R 的阻值外，其余电阻不计，导体棒ab 在水平外力F 作用下始终处于静止状态．规定a →b 的方向为电流的正方向，水平向右的方向为外力F 的正方向，则在0～t 1时间内，选项图中能正确反映流过导体棒ab 的电流i 和导体棒ab 所受水平外力F 随时间t 变化的图象是( )答案：D考点一 电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等．这种电源将其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．解决电磁感应中电路问题的一般思路：(1)确定等效电源，利用E ＝n ΔΦΔt或E ＝Bl v sin θ求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解．(2015·石家庄质检)如图甲所示，两根足够长的平行光滑金属导轨MN 、PQ 被固定在水平面上，导轨间距l ＝0.6 m ，两导轨的左端用导线连接电阻R 1及理想电压表V ，电阻为r ＝2 Ω的金属棒垂直于导轨静止在AB 处；右端用导线连接电阻R 2，已知R 1＝2 Ω，R 2＝1 Ω，导轨及导线电阻均不计．在矩形区域CDFE 内有竖直向上的磁场，CE ＝0.2 m ，磁感应强度随时间的变化规律如图乙所示．开始时电压表有示数，当电压表示数变为零后，对金属棒施加一水平向右的恒力F ，使金属棒刚进入磁场区域时电压表的示数又变为原来的值，金属棒在磁场区域内运动的过程中电压表的示数始终保持不变．求： (1)t ＝0.1 s 时电压表的示数；(2)恒力F 的大小；(3)从t ＝0时刻到金属棒运动出磁场的过程中整个电路产生的热量．[思路点拨] (1)在0～0.2 s 内，R 1、R 2和金属棒是如何连接的？电压表示数等于感应电动势吗？(2)电压表示数始终保持不变，说明金属棒做什么运动？ [解析] (1)设磁场宽度为d ＝CE ，在0～0.2 s 的时间内，有E ＝ΔΦΔt ＝ΔB Δtld ＝0.6 V 此时，R 1与金属棒并联后再与R 2串联R ＝R 并＋R 2＝1 Ω＋1 Ω＝2 ΩU ＝E RR 并＝0.3 V. (2)金属棒进入磁场后，R 1与R 2并联后再与r 串联，有I ′＝U R 1＋U R 2＝0.45 A F A ＝BI ′lF A ＝1.00×0.45×0.6 N ＝0.27 N由于金属棒进入磁场后电压表的示数始终不变，所以金属棒做匀速运动，有F ＝F AF ＝0.27 N.(3)在0～0.2 s 的时间内有Q ＝E 2R t ＝0.036 J 金属棒进入磁场后，有R ′＝R 1R 2R 1＋R 2＋r ＝83 Ω E ′＝I ′R ′＝1.2 VE ′＝Bl v ，v ＝2 m/st ′＝d v ＝0.22s ＝0.1 s Q ′＝E ′I ′t ′＝0.054 JQ 总＝Q ＋Q ′＝0.036 J ＋0.054 J ＝0.09 J.[答案] (1)0.3 V (2)0.27 N (3)0.09 J[总结提升] (1)对等效于电源的导体或线圈，两端的电压一般不等于感应电动势，只有在其电阻不计时才相等．(2)沿等效电源中感应电流的方向，电势逐渐升高．1.(多选)如图所示，在一磁感应强度B ＝0.5 T 的匀强磁场中，垂直于磁场方向水平放置着两根相距h ＝0.1 m 的平行光滑金属导轨MN 和PQ ，导轨电阻忽略不计，在两根导轨的端点N 、Q 之间连接一阻值R ＝0.3 Ω的电阻．导轨上跨放着一根长为L ＝0.2 m 、电阻λ＝2.0 Ω/m的金属棒ab ，与导轨正交放置，交点为c 、d .当金属棒ab 在水平拉力作用下以速度v ＝4.0 m/s 向左做匀速运动时，下列说法正确的是( )A ．金属棒ab 两端点间的电势差为0.2 VB ．金属棒ab 两端点间的电势差为0.32 VC ．水平拉金属棒ab 的力大小为0.02 ND ．回路中的发热功率为0.06 W解析：选BC.当金属棒ab 在水平拉力作用下向左做匀速运动切割磁感线时，cd 间产生的感应电动势E cd ＝Bh v ＝0.5×0.1×4.0 V ＝0.2 V ，由闭合电路欧姆定律可得，回路中产生的感应电流I ＝E cd R ＋hλ＝0.20.3＋0.1×2.0A ＝0.4 A ，金属棒ab 受到的安培力F 安＝BIh ＝0.5×0.4×0.1 N ＝0.02 N ，要使金属棒ab 匀速运动，应有F ＝F 安＝0.02 N ，C 正确；该回路为纯电阻电路，则电路中的热功率P 热＝I 2(R ＋hλ)＝0.08 W ，D 错误；金属棒ab 两端点间的电势差等于U ac 、U cd 与U db 三者之和，由于U cd ＝E cd －Ir cd ，所以U ab ＝E ab －Ir cd ＝BL v －Ihλ＝0.32 V ，A 错误，B 正确．考点二 电磁感应中的图象问题1．题型特点一般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量；(3)根据图象定量计算．2．解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3．解决图象问题的一般步骤(1)明确图象的种类，即是B －t 图象还是Φ－t 图象，或者是E －t 图象、I －t 图象等；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画出图象或判断图象．(多选)(2015·江西新余模拟)如图所示，在坐标系xOy 中，有边长为L 的正方形金属线框abcd ，其一条对角线ac 和y 轴重合、顶点a 位于坐标原点O 处．在y 轴的右侧，在Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab 边刚好完全重合，左边界与y 轴重合，右边界与y 轴平行．t ＝0时刻，线框以恒定的速度v 沿垂直于磁场上边界的方向穿过磁场区域．取沿a →b →c →d →a 方向的感应电流为正，则在线框穿过磁场区域的过程中，感应电流i 、ab 间的电势差U ab 随时间t 变化的图线是下图中的( )[审题点睛] 观察i (U ab )－t 图象特点：①分t ＝0→t ＝L v 和t ＝L v →t ＝2L v 两段处理；②i (U ab )的正负问题：判断在t ＝L v 时电流方向是否改变；③两段中的i (U ab )的最大值是否相等．[解析] 在d 点运动到O 点过程中，ab 边切割磁感线，根据右手定则可以确定线框中电流方向为逆时针方向，即正方向，电动势均匀减小到0，则电流均匀减小到0；然后cd 边开始切割磁感线，感应电流的方向为顺时针方向，即负方向，电动势均匀减小到0，则电流均匀减小到0，故A 正确，B 错误．d 点运动到O 点过程中，ab 边切割磁感线，ab 相当于电源，电流由a 到b ，b 点的电势高于a 点，ab 间的电势差U ab 为负值，大小等于电流乘bcda 三条边的电阻，并逐渐减小．ab 边出磁场后，cd 边开始切割，cd 边相当于电源，电流由b 到a ，ab 间的电势差U ab 为负值，大小等于电流乘ab 边的电阻，并逐渐减小，故C 错误，D 正确．故选AD.[答案] AD[总结提升] 解决图象类选择题的最简方法——分类排除法．首先对题中给出的四个图象根据大小或方向变化特点分类，然后定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是用物理量的方向，排除错误选项，此法最简捷、最有效．2.(单选)(2015·云南第一次检测)如图甲所示，线圈ABCD 固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB 边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是选项中的( )解析：选D.由安培力向右知电流方向为顺时针，由楞次定律知磁场增强，C错．由乙图知安培力不变，根据F＝BIL知，B增大，I必减小，即电动势减小，故B的变化率减小，因此A、B错，D正确．真题剖析——电磁感应电路与图象的综合问题(18分)(2013·高考广东卷)如图甲所示，在垂直于匀强磁场B的平面内，半径为r的金属圆盘绕过圆心O的轴转动，圆心O和边缘K通过电刷与一个电路连接．电路中的P是加上一定正向电压才能导通的电子元件．流过电流表的电流I与圆盘角速度ω的关系如图乙所示，其中ab段和bc段均为直线，且ab段过坐标原点．ω>0代表圆盘逆时针转动．已知：R＝3.0 Ω，B＝1.0 T，r＝0.2 m．忽略圆盘、电流表和导线的电阻．(1)根据图乙写出ab、bc段对应的I与ω的关系式；(2)求出图乙中b、c两点对应的P两端的电压U b、U c；(3)分别求出ab、bc段流过P的电流I P与其两端电压U P的关系式．[审题点睛](1)审电路(2)审图象[规范解答]—————————该得的分一分不丢！(1)由图象可知，在ab 段I ＝ω150(－45 rad/s ≤ω≤15 rad/s) (2分) 在bc 段I ＝ω100－0.05(15 rad/s<ω≤45 rad/s)． (2分) (2)由题意可知，P 两端的电压U P 等于圆盘产生的电动势，U P ＝12Br 2ω (2分) b 点时ωb ＝15 rad/s ，U b ＝12Br 2ωb ＝0.3 V (2分) c 点时ωc ＝45 rad/s ，U c ＝12Br 2ωc ＝0.9 V ． (2分) (3)由图象中电流变化规律可知电子元件P 在b 点时开始导通，则：在ab 段I P ＝0(－0.9 V ≤U P ≤0.3 V) (2分)在bc 段I P ＝I －U P R(2分) 而I ＝ω100－0.05，U P ＝12Br 2ω (2分) 联立可得I P ＝U P 6－0.05(0.3 V<U P ≤0.9 V)． (2分) [答案] 见规范解答[总结提升] 解决电路与图象综合问题的思路(1)电路分析弄清电路结构，画出等效电路图，明确计算电动势的公式．(2)图象分析①弄清图象所揭示的物理规律或物理量间的函数关系；②挖掘图象中的隐含条件，明确有关图线所包围的面积、图线的斜率(或其绝对值)、截距所表示的物理意义．(3)定量计算运用有关物理概念、公式、定理和定律列式计算．3.(2015·福州模拟)在一周期性变化的匀强磁场中有一圆形闭合线圈，线圈平面与磁场垂直，如图甲所示，规定图中磁场方向为正．已知线圈的半径为r 、匝数为N ，总电阻为R ，磁感应强度的最大值为B 0，变化周期为T ，磁感应强度按图乙所示规律变化．求：(1)在0～16T 内线圈产生的感应电流的大小I 1； (2)规定甲图中感应电流的方向为正方向，在图丙中画出一个周期内的i －t 图象，已知图中I 0＝3πr 2NB 0RT； (3)在一个周期T 内线圈产生的电热Q .解析：(1)在0～16T 内感应电动势E 1＝N ΔΦ1Δt 1， 磁通量的变化ΔΦ1＝B 0πr 2，解得E 1＝6πNr 2B 0T， 线圈中感应电流大小I 1＝E 1R ＝6πNr 2B 0RT. (2)(3)在0～16T 和56T ～T 两个时间段内产生的热量相同，有Q 1＝Q 3＝I 21R ·16T ， 在16T ～56T 时间内产生的热量Q 2＝I 22R ·46T ， 一个周期内产生的总热量Q ＝Q 1＋Q 2＋Q 3＝18(πNr 2B 0)2RT. 答案：(1)6πNr 2B 0RT(2)图象见解析 (3)18(πNr 2B 0)2RT1．(多选)(2015·湖北八市联考)如图所示，等腰直角三角形OPQ 区域内存在着垂直于纸面向里的匀强磁场，磁感应强度大小为B ，磁场区域的OP 边在x 轴上且长为L .纸面内一边长为L 的单匝闭合正方形导线框(线框电阻为R )的一条边在x 轴上，且线框在外力作用下沿x 轴正方向以恒定的速度v 穿过磁场区域，在t ＝0时该线框恰好位于图中所示的位置．现规定顺时针方向为导线框中感应电流的正方向，则下列说法正确的有( )A ．在0～L v 时间内线框中有正向电流，在L v ～2L v 时间内线框中有负向电流B ．在L v ～2L v 时间内流经线框某处横截面的电荷量为BL 22RC ．在L v ～2L v 时间内线框中最大电流为BL v 2RD ．0～2L v 时间内线框中电流的平均值不等于有效值答案：BD2．(单选)(2015·北京东城区模拟)如图所示，垂直于纸面向里的匀强磁场的区域宽度为2a ，磁感应强度的大小为B .一边长为a 、电阻为4R 的正方形均匀导线框CDEF 从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域，关于线框EF 两端的电压U EF 与线框移动距离x 的关系，下列图象正确的是( )解析：选D.线框经过整个磁场区域时，做匀速运动，所以产生的感应电动势大小E ＝Ba v ，刚进入磁场时，等效电路如图甲所示；完全在磁场中时，等效电路如图乙所示；一条边从磁场中离开时，等效电路如图丙所示．选项D 正确，选项A 、B 、C 错误．3．(多选)(2015·沈阳质检)如图所示，两条形有界磁场宽度均为d ＝0.5 m ，磁感应强度大小均为B ＝4 T ，方向垂直于纸面，两磁场区域间距也为d .在磁场区域的左边界处有一长L ＝1 m 、宽d ＝0.5 m 的矩形导体线框，线框总电阻为R ＝2 Ω，且线框平面与磁场方向垂直．现使线框以v ＝0.5 m/s 的速度匀速穿过磁场区域，若以初始位置为计时起点，规定B 垂直纸面向里为正，则以下关于线框所受的安培力大小F 及穿过线框磁通量Φ随时间t 变化的四个图象正确的是( )解析：选AD.0～1 s时，线框中产生的感应电动势E＝Bd v＝1 V，由欧姆定律可知，I ＝E＝0.5 A，由安培力公式可知：F＝BId＝1 N；第2 s内，通过线框的磁通量不变，无感应R电流，安培力为零；第3 s内，线框左、右两边均切割磁感线，由右手定则可知，感应电动＝1 势方向相同，故线框中总的感应电动势为E′＝2Bd v＝2 V，由欧姆定律可知，I′＝E′RA；线框左、右两边所受安培力均为：F1＝F2＝BI′d＝2 N，由左手定则可知，两安培力方向相同，故安培力的合力为4 N，A项正确，B项错；当t＝2.5 s时，线框位移x＝v t＝2.5d，此时通过线框的磁通量为零，C项错，D项正确．4．(多选)如图所示，abcd为一边长为l、具有质量的刚性导线框，位于水平面内，bc 边串接有电阻R.虚线表示一匀强磁场区域的边界，它与线框ab边平行，磁场区域的宽度为2l，磁场方向竖直向下．线框在一垂直于ab边的水平恒定拉力F作用下，沿光滑水平面运动，直到通过磁场区域．已知ab边刚进入磁场时，线框做匀速运动，下面定性画出的回路中电流i大小与位移x图象可能正确的是()解析：选ABD.由题意知，当线框在x＝0至x＝l间运动时电流恒为i0；当线框在x＝l 至x＝2l间运动时，磁通量不变化，故i＝0，线框做匀加速运动；当ab边刚出磁场(x＝2l)时，线框的速度大于刚进磁场时的速度，cd边切割磁感线产生的电流i>i0，同时受到的安培力大于F，线框做减速运动，随着速度的减小，安培力变小，加速度变小，故选项C错；当cd边刚出磁场时，线框速度可能还没减速到ab边刚进磁场时的速度，故选项B对；也可能恰好减速到ab边刚进磁场时的速度，故选项D对；还可能早就减速到ab边刚进磁场时的速度以后做匀速运动，故选项A对．5. (单选)(2015·广东六校联考)如图所示，△ABC 为等腰直角三角形，AB 边与x 轴垂直，A 点坐标为(a,0)，C 点坐标为(0，a )，三角形区域内存在垂直平面向里的磁场，磁感应强度B 与横坐标x 的变化关系满足B ＝k x (k 为常量)，三角形区域的左侧有一单匝矩形线圈，线圈平面与纸面平行，线圈宽为a ，高为2a ，电阻为R .若线圈以某一速度v 匀速穿过磁场，整个运动过程中线圈不发生转动，则下列说法正确的是( )A ．线圈穿过磁场的过程中感应电流的大小逐渐增大B ．线圈穿过磁场的过程中产生的焦耳热为Q ＝4k 2a v RC ．线圈穿过磁场的过程中通过导线截面的电荷量为零D ．穿过三角形区域的磁通量为2ka解析：选D.线圈穿过磁场的过程中，感应电动势为E ＝BL v ，根据欧姆定律可得感应电流大小为I ＝E R ，由几何关系知，切割边运动距离为x 时，L ＝2x ，解得I ＝2k v R，为定值，所以A 错误；产生的焦耳热为Q ＝I 2Rt ，而t ＝2a v ，解得Q ＝8k 2a v R ，所以B 错误；因为E ＝ΔΦΔt，所以q ＝ΔΦR ＝I Δt ＝2ka R，解得ΔΦ＝2ka ，所以穿过三角形区域的磁通量为2ka ，故C 错误，D 正确．6．(单选)(2013·高考浙江卷)磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈，当以速度v 0刷卡时，在线圈中产生感应电动势．其E －t 关系如图所示．如果只将刷卡速度改为v 02，线圈中的E －t 关系图可能是( )解析：选D.若将刷卡速度改为v 02，线圈切割磁感线运动时产生的感应电动势大小将会减半，周期将会加倍，故D 项正确，其他选项错误．一、单项选择题1．(2015·汕头模拟)用均匀导线做成的正方形线圈边长为l ，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以ΔB Δt 的变化率增强时，则( )A ．线圈中感应电流方向为adbcaB ．线圈中产生的电动势E ＝ΔB Δt ·l 22C ．线圈中a 点电势高于b 点电势D ．线圈中a 、b 两点间的电势差为ΔB Δt ·l 22 解析：选B.根据楞次定律可知，A 错误；线圈中产生的电动势E ＝ΔΦΔt ＝ΔB Δt ·l 22，B 正确；线圈左边的一半导线相当于电源，在电源内部电流沿逆时针方向，所以a 点电势低于b 点电势，C 错误；线圈右边的一半相当于外电路，a 、b 两点间的电势差相当于路端电压，其大小U ＝E 2＝l 24·ΔB Δt，D 错误． 2．(2015·江门模拟)如图所示，螺线管匝数n ＝1 500匝，横截面积S ＝20 cm 2，螺线管导线电阻r ＝1 Ω，电阻R ＝4 Ω，磁感应强度B 随时间变化的B －t 图象如图所示(以向右为正方向)，下列说法正确的是( )A ．电阻R 的电流方向是从A 到CB ．感应电流的大小逐渐增大C ．电阻R 两端的电压为6 VD ．C 点的电势为4.8 V答案：D3．(2015·山西康杰中学月考)如图所示，在0≤x ≤2L 的区域内存在着匀强磁场，磁场的方向垂直于xOy 平面(纸面)向里，具有一定电阻的矩形线框abcd 位于xOy 平面内，线框的ab 边与y 轴重合，bc 边的长度为L .线框从t ＝0时刻由静止开始沿x 轴正方向做匀加速运动，则线框中的感应电流i (取顺时针方向的电流为正)随时间t 的函数图象大致是下图中的( )解析：选C.设ab 边的长度为l ，在线框进入磁场过程中，线框中产生的感应电流I ＝E R ＝Bl v R ＝Bla R t ∝t ，由左手定则可知，此过程中电流方向为逆时针，故A 、D 错误；当线框全部处于磁场中时，线框内的磁通量不发生变化，所以线框中没有电流；当线框的ab 边离开磁场时，线框的cd 边切割磁感线，此时速度为v ′＝2a ·2L ＝2aL ，电流为I ＝Bl v ′R ＝2Bl aL R≠0，方向为顺时针，故选项B 错误，C 正确．4．边长为a 的闭合金属正三角形框架，左边竖直且与磁场右边界平行，完全处于垂直框架平面向里的匀强磁场中．现把框架匀速水平向右拉出磁场，如图所示，则下列图象与这一过程相符合的是( )解析：选B.该过程中，框架切割磁感线的有效长度等于框架与磁场右边界两交点的间距，根据几何关系有l 有效＝233x ，所以E 电动势＝Bl 有效v ＝233B v x ∝x ，A 错误，B 正确．框架匀速运动，故F 外力＝F 安＝B 2l 2有效v R ＝4B 2x 2v 3R∝x 2，C 错误．P 外力功率＝F 外力v ∝F 外力∝x 2，D 错误．5. (2015·衡水模拟)如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x 轴上且长为2L ，高为L .纸面内一边长为L 的正方形导线框沿x 轴正方向做匀速直线运动穿过匀强磁场区域，在t ＝0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流－位移(I －x )关系的是( )解析：选C.线框匀速穿过L 的过程中，有效长度l 均匀增加，由E ＝Bl v 知，电动势随位移均匀变大，x ＝L 处电动势最大，电流I 最大；从x ＝L 至x ＝1.5L 过程中，框架两边都切割磁感线，总电动势减小，电流减小；从x ＝1.5L 至x ＝2L ，左边框切割磁感线产生的感应电动势大于右边框，故电流反向且增大；x ＝2L 至x ＝3L 过程中，只有左边框切割磁感线，有效长度l 减小，电流减小．综上所述，只有C 项符合题意．6．(2015·开封模拟)如图所示，在垂直于纸面向里、磁感应强度为B 的匀强磁场区域中，有一个均匀导线制成的单匝直角三角形线框，现用外力使线框以恒定的速度v 沿垂直磁场方向向右运动，运动中线框的AB 边始终与磁场右边界平行．已知AB ＝BC ＝l ，线框的总电阻为R ，则线框离开磁场的过程中( )A ．线框A 、B 两点间的电压不变B ．通过线框导线横截面的电荷量为Bl 22RC ．线框所受外力的最大值为2B 2l 2v RD ．线框的热功率与时间成正比 解析：选B.在线框离开磁场的过程中有效切割长度逐渐变大，因此产生的感应电动势变大，线框A 、B 两点间的电压变大，A 错误；通过线框导线横截面的电荷量为Q ＝ΔΦR ＝Bl 22R，B 正确；当感应电流最大时，线框所受安培力最大，此时线框所受外力最大，F m ＝IlB ＝Bl v RlB ＝B 2l 2v R ，C 错误；设线框离开磁场的过程中位移大小为x ，则线框的热功率P ＝F v ＝B 2x 2v 2R ＝B 2v 4t 2R，D 错误． ☆7. (2015·江西六校联考)如图所示，xOy 平面内有一半径为R 的圆形区域，区域内有磁感应强度大小为B 的匀强磁场，左半圆磁场方向垂直于xOy 平面向里，右半圆磁场方向垂直于xOy 平面向外．一平行于y 轴的长导体棒ab 以速度v 沿x 轴正方向做匀速运动，则导体棒两端的电势差U ba 与导体棒位置x 关系的图象是( )解析：选A.设从y 轴开始沿x 正方向运动的长度为x 0(x 0≤2R )，则ab 导体棒在磁场中的切割长度l ＝2R 2－(R －x 0)2＝22Rx 0－x 20，感应电动势E ＝Bl v ＝2B v 2Rx 0－x 20，由右手定则知在左侧磁场中b 端电势高于a 端电势，由于右侧磁场方向变化，所以在右侧a 端电势高于b 端电势，再结合圆的特点，知选项A 正确．二、多项选择题☆8. (2015·广州模拟)如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两过程中( )A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电荷量相同 解析：选AD.由右手定则可得两种情况导体框中产生的感应电流方向相同，A 项正确；热量Q ＝I 2Rt ＝⎝⎛⎭⎫Bl v R 2R ×l v ＝B 2l 3v R ，导体框产生的焦耳热与运动速度有关，B 项错误；电荷量q ＝It ＝Bl v R ×l v ＝Bl 2R，电荷量与速度无关，电荷量相同，D 项正确；以速度v 拉出时，U ad ＝14Bl v ，以速度3v 拉出时，U ad ＝34Bl ·3v ，C 项错误．☆9.如图所示，CAD 是固定在水平面上的用一硬导线折成的V 形框架，∠A ＝θ.在该空间存在磁感应强度为B 、方向竖直向下的匀强磁场．框架上的EF 是用同样的硬导线制成的导体棒，它在水平外力作用下从A 点开始沿垂直EF 方向以速度v 匀速水平向右平移．已知导体棒和框架始终接触良好且构成等腰三角形回路，导线单位长度的电阻均为R ，框架和导体棒均足够长．则下列图中描述回路中的电流I 和消耗的电功率P 随时间t 变化的四个图象中正确的是( )解析：选AD.由几何知识可知，导体棒切割磁感线的有效长度为L ＝2v t tan θ2，回路的总电阻R 总＝1sin θ2＋1LR ，感应电动势E ＝BL v ，则回路中的电流I ＝B v R 1sin θ2＋1，回路消耗的电功率P ＝EI ＝2B 2v 3tan θ2R 1sin θ2＋1t ，故选项A 、D 正确，选项B 、C 错误． 10．如图所示，一金属棒AC 在匀强磁场中绕平行于磁感应强度方向的轴(过O 点)匀速转动，OA ＝2OC ＝2L ，磁感应强度大小为B 、方向垂直纸面向里，金属棒转动的角速度为 ω、电阻为r ，内、外两金属圆环分别与C 、A良好接触并各引出一接线柱与外电阻R 相接(没画出)，两金属环圆心皆为O且电阻均不计，则( )A ．金属棒中有从A 到C 的感应电流B ．外电阻R 中的电流为I ＝3BωL 22(R ＋r )C ．当r ＝R 时，外电阻消耗功率最小D ．金属棒AC 间电压为3BωL 2R 2(R ＋r )解析：选BD.由右手定则可知金属棒相当于电源且A 是电源的正极，即金属棒中有从C到A 的感应电流，A 错；金属棒转动产生的感应电动势为E ＝12Bω(2L )2－12BωL 2＝3BωL 22，即回路中电流为I ＝3BωL 22(R ＋r )，B 对；由电源输出功率特点知，当内、外电阻相等时，外电路消耗功率最大，C 错；U AC ＝IR ＝3BωL 2R 2(R ＋r )，D 对． 三、非选择题11．如图所示，边长L ＝0.20 m 的正方形导体框ABCD 由粗细均匀的同种材料制成，正方形导线框每边的电阻R 0＝1.0 Ω，金属棒MN 与正方形导线框的对角线长度恰好相等，金属棒MN 的电阻r ＝0.20 Ω.导线框放置在匀强磁场中，磁场的磁感应强度B ＝0.50 T ，方向垂直导线框所在平面向里．金属棒MN 与导线框接触良好，且与导线框对角线BD 垂直放置在导线框上，金属棒的中点始终在BD 连线上．若金属棒以v ＝4.0 m/s 的速度向右匀速运动，当金属棒运动至AC 的位置时，求：(计算结果保留两位有效数字)(1)金属棒产生的电动势大小；(2)金属棒MN 上通过的电流大小和方向；(3)导线框消耗的电功率．解析：(1)金属棒产生的电动势大小为：E ＝2BL v ＝2×0.50×0.20×4.0 V ＝0.57 V.(2)金属棒运动到AC 位置时，导线框左、右两侧电阻并联，其并联电阻大小为R 并＝1.0Ω，由闭合电路欧姆定律有I ＝E R 并＋r＝0.48 A ，由右手定则有，电流方向从M 到N . (3)导线框消耗的电功率为P 框＝I 2R 并＝0.23 W.答案：(1)0.57 V (2)0.48 A 电流方向从M 到N (3)0.23 W12．如图甲所示，在水平面上固定有长为L ＝2 m 、宽为d ＝1 m 的金属U 形导轨，在U 形导轨右侧l ＝0.5 m 范围内存在垂直于纸面向里的匀强磁场，且磁感应强度随时间的变化规律如图乙所示．在t ＝0时刻，质量为m ＝0.1 kg 的导体棒以v 0＝1 m/s 的初速度从导轨的左端开始向右运动，导体棒与导轨之间的动摩擦因数为μ＝0.1，导轨与导体棒单位长度的电阻均为λ＝0.1 Ω/m ，不计导体棒与导轨之间的接触电阻及地球磁场的影响(取g ＝10 m/s 2)．(1)通过计算分析4 s 内导体棒的运动情况；(2)计算4 s 内回路中电流的大小，并判断电流方向；(3)计算4 s 内回路产生的焦耳热．解析：(1)导体棒先在无磁场区域做匀减速运动，有－μmg ＝ma ，v t ＝v 0＋at ，x ＝v 0t ＋12at 2， 导体棒速度减为零时，v t ＝0，代入数据解得：t ＝1 s ，x ＝0.5 m ，导体棒没有进入磁场区域．导体棒在1 s 末已经停止运动，以后一直保持静止． (2)前2 s 磁通量不变，回路电动势和电流分别为E ＝0，I ＝0，后2 s 回路产生的电动势为E ＝ΔΦΔt ＝ld ΔB Δt＝0.1 V ，。

2023年高考物理热点复习：电磁感应中的电路与图象问题【2023高考课标解读】1．对电磁感应中电源的理解2．解决电磁感应电路问题的基本步骤【2023高考热点解读】一、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源。

(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电路。

2．电源电动势和路端电压(1)电动势：E＝Blv或E＝nΔΦΔt。

(2)路端电压：U＝IR＝E－Ir。

【拓展提升】1．电磁感应中电路知识的关系图2．解决电磁感应中的电路问题三步曲二、电磁感应中的图象问题电磁感应中常见的图象问题图象类型(1)随时间变化的图象，如B­t图象、Φ­t图象、E­t图象、I­t图象(2)随位移变化的图象，如E­x图象、I­x图象(所以要先看坐标轴：哪个物理量随哪个物理量变化要弄清)问题类型(1)由给定的电磁感应过程选出或画出正确的图象(画图象)(2)由给定的有关图象分析电磁感应过程，求解相应的物理量(用图象)应用知识四个规律左手定则、安培定则、右手定则、楞次定律六类公式(1)平均电动势E＝nΔΦΔt(2)平动切割电动势E＝Blv(3)转动切割电动势E＝12Bl2ω(4)闭合电路欧姆定律I＝ER＋r(5)安培力F＝BIl(6)牛顿运动定律的相关公式等例1.如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a＝3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1 C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶1【答案】B【解析】当磁感应强度变大时，由楞次定律知，线圈中感应电流的磁场方向垂直纸面向外，由安培定则知，线圈内产生逆时针方向的感应电流，选项A错误；由法拉第电磁感应定律E＝SΔBΔt及S a∶S b＝9∶1知，E a＝9E b，选项B正确；由R＝ρLS′知两线圈的电阻关系为R a＝3R b，其感应电流之比为I a∶I b＝3∶1，选项C错误；两线圈的电功率之比为P a∶P b＝E a I a∶E b I b＝27∶1，选项D错误。
