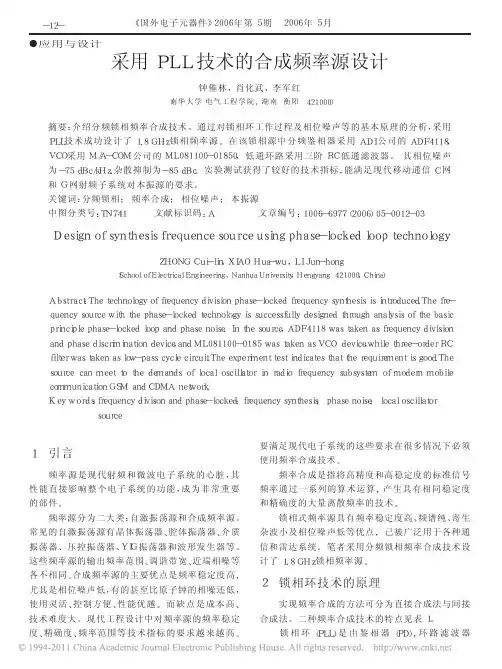

●应用与设计１引言频率源是现代射频和微波电子系统的心脏，其性能直接影响整个电子系统的功能，成为非常重要的部件。
频率源分为二大类：自激振荡源和合成频率源。
常见的自激振荡源有晶体振荡器、腔体振荡器、介质振荡器、压控振荡器、ＹＩＧ振荡器和波形发生器等。
这些频率源的输出频率范围、调谐带宽、近端相噪等各不相同。
合成频率源的主要优点是频率稳定度高，尤其是相位噪声低，有的甚至比原子钟的相噪还低，使用灵活、控制方便、性能优越。
而缺点是成本高、技术难度大。
现代工程设计中对频率源的频率稳定度、精确度、频率范围等技术指标的要求越来越高。
要满足现代电子系统的这些要求在很多情况下必须使用频率合成技术。
频率合成是指将高精度和高稳定度的标准信号频率通过一系列的算术运算，产生具有相同稳定度和精确度的大量离散频率的技术。
锁相式频率源具有频率稳定度高、频谱纯、寄生杂波小及相位噪声低等优点，已被广泛用于各种通信和雷达系统。
笔者采用分频锁相频率合成技术设计了１．８ＧＨｚ锁相频率源。
２锁相环技术的原理实现频率合成的方法可分为直接合成法与间接合成法。
二种频率合成技术的特点见表１。
锁相环（ＰＬＬ）是由鉴相器（ＰＤ），环路滤波器采用ＰＬＬ技术的合成频率源设计钟催林，肖化武，李军红（南华大学电气工程学院，湖南衡阳４２１０００）摘要：介绍分频锁相频率合成技术。
通过对锁相环工作过程及相位噪声等的基本原理的分析，采用ＰＬＬ技术成功设计了１．８ＧＨｚ锁相频率源。
在该锁相源中分频鉴相器采用ＡＤＩ公司的ＡＤＦ４１１８，ＶＣＯ采用Ｍ／Ａ－ＣＯＭ公司的ＭＬ０８１１００－０１８５０，低通环路采用三阶ＲＣ低通滤波器。
其相位噪声为－７５ｄＢｃ／ｋＨｚ、杂散抑制为－８５ｄＢｃ。
实验测试获得了较好的技术指标，能满足现代移动通信Ｃ网和Ｇ网射频子系统对本振源的要求。
关键词：分频锁相；频率合成；相位噪声；本振源中图分类号：ＴＮ７４１文献标识码：Ａ文章编号：１００６－６９７７（２００６）０５－００１２－０３Ｄｅｓｉｇｎｏｆｓｙｎｔｈｅｓｉｓｆｒｅｑｕｅｎｃｅｓｏｕｒｃｅｕｓｉｎｇｐｈａｓｅ－ｌｏｃｋｅｄｌｏｏｐｔｅｃｈｎｏｌｏｇｙＺＨＯＮＧＣｕｉ－ｌｉｎ，ＸＩＡＯＨｕａ－ｗｕ，ＬＩＪｕｎ－ｈｏｎｇ（ＳｃｈｏｏｌｏｆＥｌｅｃｔｒｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＮａｎｈｕａＵｎｉｖｅｒｓｉｔｙ，Ｈｅｎｇｙａｎｇ４２１０００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｔｅｃｈｎｏｌｏｇｙｏｆｆｒｅｑｕｅｎｃｙｄｉｖｉｓｉｏｎｐｈａｓｅ－ｌｏｃｋｅｄｆｒｅｑｕｅｎｃｙｓｙｎｔｈｅｓｉｓｉｓｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅｆｒｅ－ｑｕｅｎｃｙｓｏｕｒｃｅｗｉｔｈｔｈｅｐｈａｓｅ－ｌｏｃｋｅｄｔｅｃｈｎｏｌｏｇｙｉｓｓｕｃｃｅｓｓｆｕｌｌｙｄｅｓｉｇｎｅｄｔｈｒｏｕｇｈａｎａｌｙｓｉｓｏｆｔｈｅｂａｓｉｃｐｒｉｎｃｉｐｌｅｐｈａｓｅ－ｌｏｃｋｅｄｌｏｏｐａｎｄｐｈａｓｅｎｏｉｓｅ．Ｉｎｔｈｅｓｏｕｒｃｅ，ＡＤＦ４１１８ｗａｓｔａｋｅｎａｓｆｒｅｑｕｅｎｃｙｄｉｖｉｓｉｏｎａｎｄｐｈａｓｅｄｉｓｃｒｉｍｉｎａｔｉｏｎｄｅｖｉｃｅ，ａｎｄＭＬ０８１１００－０１８５ｗａｓｔａｋｅｎａｓＶＣＯｄｅｖｉｃｅ，ｗｈｉｌｅｔｈｒｅｅ－ｏｒｄｅｒＲＣｆｉｌｔｅｒｗａｓｔａｋｅｎａｓｌｏｗ－ｐａｓｓｃｙｃｌｅｃｉｒｃｕｉｔ．Ｔｈｅｅｘｐｅｒｉｍｅｎｔｔｅｓｔｉｎｄｉｃａｔｅｓｔｈａｔｔｈｅｒｅｑｕｉｒｅｍｅｎｔｉｓｇｏｏｄ．ＴｈｅｓｏｕｒｃｅｃａｎｍｅｅｔｔｏｔｈｅｄｅｍａｎｄｓｏｆｌｏｃａｌｏｓｃｉｌｌａｔｏｒｉｎｒａｄｉｏｆｒｅｑｕｅｎｃｙｓｕｂｓｙｓｔｅｍｏｆｍｏｄｅｒｎｍｏｂｉｌｅｃｏｍｍｕｎｉｃａｔｉｏｎＧＳＭａｎｄＣＤＭＡｎｅｔｗｏｒｋ．Ｋｅｙｗｏｒｄｓ：ｆｒｅｑｕｅｎｃｙｄｉｖｉｓｏｎａｎｄｐｈａｓｅ－ｌｏｃｋｅｄ；ｆｒｅｑｕｅｎｃｙｓｙｎｔｈｅｓｉｓ；ｐｈａｓｅｎｏｉｓｅ；ｌｏｃａｌｏｓｃｉｌｌａｔｏｒｓｏｕｒｃｅ图１锁相环路基本组成（ＬＦ）和压控振荡器（ＶＣＯ）组成的自动相位控制系统，如图１所示。
