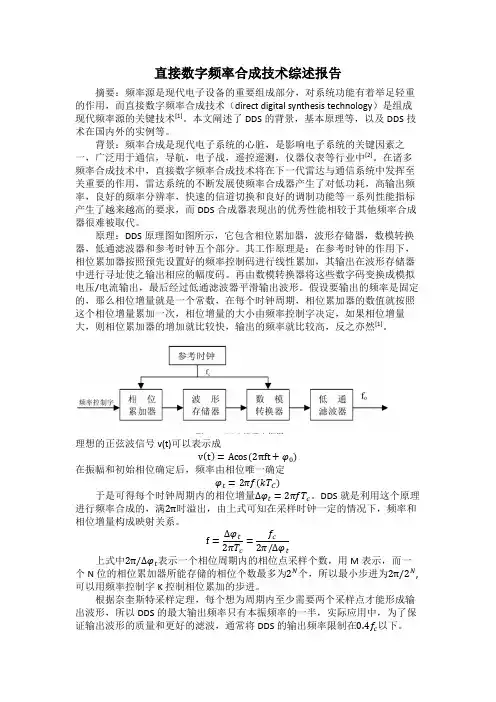

频率合成技术DDS介绍—AD系列常用的频率合成技术（FS, Frequency Synthesis）有模拟锁相环、数字锁相环、小数分频锁相环（fractional-N PLL Synthesis）等，直接数字合成(Direct Digital Synthesis－DDS)是近年来新的FS技术。
1．频率合成技术的发展现状由于直接数字频率合成器采用全数字方式实现频率合成，它直接对参考正弦时钟进行抽样和数字化，然后通过数字计算技术进行频率合成。
因此，它具有其它频率合成方法无法比拟的优点,频率转换速度快、频率分辨率高、输出相位连续、可编程、全数字化易于集成、体积小、功耗低等。
直接数字频率合成器在现代电子器件、通信技术、医学成像、无线、PCS/PCN 系统、雷达、卫星通信等众多领域得到了各方应用。
2．DDS与模拟PLL性能比较（1）输出分辨率小只要相位累加器的位宽足够大，参考时钟频率足够小，则分辨率可以很小：AD9850（参考时钟频率fc=125MHz）的相位累加器为32位，分辨率0.03Hz；AD9830(参考时钟频率fc=50MHz)的相位累加器为32位，分辨率0.012Hz；AD9852（参考时钟频率fc=300MHz）的相位累加器为48位，分辨率1*10-6Hz。
相反，模拟锁相环的合成器的分辨率为1KHz，它缺乏数字信号处理的固有特性。
（2）输出频率变换时间小一个模拟锁相环的频率变换时间主要是它的反馈环处理时间和压控振荡器的响应时间，通常大于1ms。
整片DDS合成器的频率变换时间主要是DDS的数字处理延迟，通常为几十个ns（AD9850最小43ns）。
（3）调频范围大一个负反馈环的带宽输出参考频率决定了模拟锁相环的稳定的调频范围；整片的DDS合成器是不受稳定性的影响的，在整个Nyquist频率范围内是可调的。
（4）相位噪声DDS优于PLL的最大优势就是它的相位噪声。
由于数字正弦信号的相位与时间成线形关系，整片的DDS输出的相位噪声比它的参考时钟源的相位噪声小。

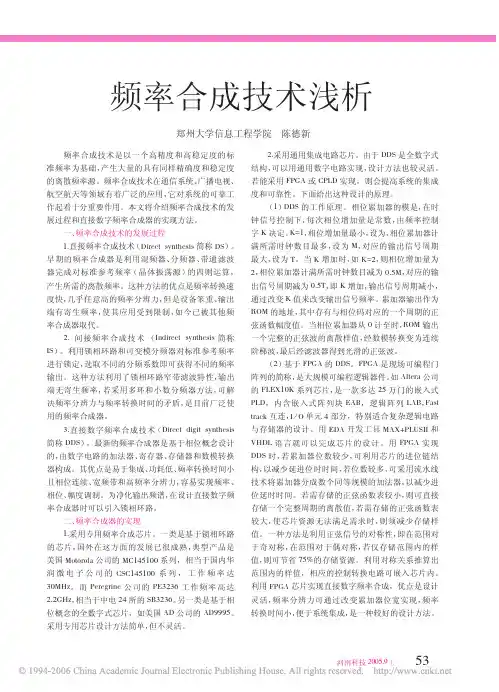

频率合成技术一、频率合成技术简述频率合成技术起步于上世纪30年代，至今已有七十年的历史。
其原理是通过一个或多个参考信号源的线性运算，在某一频段内，产生多个离散频率点。
基于此原理制成的频率源称为频率合成器。
频率合成器是现代电子系统的重要组成部分，是决定整个电子系统系统性能的关键设备，不仅在通信、雷达、电子对抗等军事领域，更在广播电视、遥控遥测、仪器仪表等民用领域得到了广泛的应用。
随着电子技术在各领域内占有越来越重要的地位，现代雷达和精确制导等高精尖电子系统对频率合成器的各项指标提出了越来越高的要求，推动了频率合成技术的发展。
频率合成器的主要性能指标包括：(1).输出频率范围，是频率合成器输出的最低频率和最高频率之间的变化范围。
一般来说，输出的带宽越高越容易满足系统对于频率源的需求。
(2).频率分辨率，是输出频率两个相邻频率点之间的最小间隔。
作为标准信号源的频率合成器，频率分辨率越精细越好。
(3).频率切换时间，是输出频率由一个频率切换到另一个指定的频率的时间，电子对抗时的频率跳变对此有着极高的要求。
(4).频谱纯度，频谱的噪声包括杂散分量和相位噪声两方面，杂散又称为寄生信号，主要由频率合成过程中的非线性失真产生；相位噪声是衡量输出信号相位抖动大小的参数。
(5).频率稳定度，是指在规定的时间间隔内，频率合成器输出频率偏离指定值的数值，由作为参考信号源的时钟和各种随机噪声决定。
(6).调制性能，频率合成器是否具有调幅(AM)、调频(FM)和调相(PM)功能。
初期的频率合成技术采用一组晶体组成的晶体振荡器，输出频率点由晶体个数决定，频率准确度和稳定度由晶体性能决定，频率切换由人工手动完成。
随着时间的推移，频率合成技术理论的完善和微电子技术的发展，后来的科学家不断的提出了若干频率合成方法，现代的频率合成技术主要经历了三个阶段：直接模拟频率合成、间接频率合成和直接数字频率合成。
直接模拟频率合成(Direct Frequency Synthesis,DS)技术也是一种早期的频率合成技术，使用一个或几个晶体振荡器作为参考频率源，通过分频、混频和倍频的方法对参考源频率进行加减乘除的运算，然后用滤波器处理杂散频率得到需求的不同频率。
通信电子中的数字频率合成数字频率合成技术是现代通信电子领域发展的重要方向之一，它可以实现高精度、高稳定性的频率合成，广泛应用于无线通信、雷达、卫星导航等领域。
本文将从数字频率合成技术的原理、应用和未来发展方向三个方面进行论述。
一、数字频率合成技术原理频率合成通常指的是将低频信号合成到高频信号上，其原理为将若干个基准频率相加或相乘得到所需的高频信号。
数字频率合成则是指利用数字信号处理技术实现的频率合成技术，主要包括数字锁相环、直接数字频率合成、多倍频分频器等。
其中，数字锁相环技术是一种常用的数字频率合成技术，其基本原理是利用比例积分控制器，通过反馈调整相位，使输入的稳定振荡器和相位比较器的输出稳定在同一频率上。
数字锁相环的精度主要取决于稳定振荡器的稳定性和比例积分控制器的性能。
另外，还有直接数字频率合成技术，利用DDS芯片和数字信号处理器实现频率合成。
首先将所需合成的频率转换成数字信号，然后通过DDS芯片输出对应的数字信号，最后通过低通滤波器进行滤波，得到所需高频信号。
直接数字频率合成技术精度高、可编程性强，广泛应用于无线通信、卫星导航、雷达等领域。
二、数字频率合成技术应用数字频率合成技术在无线通信、雷达、卫星导航等领域都有广泛的应用。
在无线通信领域，数字频率合成技术可以实现高速、高精度的信号合成，提高通信质量和稳定性。
同时，在无线电广播中，数字频率合成技术也能够实现精准的频率调节，确保广播频率稳定、清晰。
在雷达领域，数字频率合成技术可以实现高精度的脉冲压缩和回波信号处理，提高雷达探测精度和距离测量精度。
在卫星导航领域，数字频率合成技术可以实现卫星信号的频率调制和解调，保证导航定位精度和稳定性。
同时，数字频率合成技术还可以用于限制干扰、增强信号抗干扰能力等应用。
三、数字频率合成技术未来发展方向数字频率合成技术在通信电子领域的应用越来越广泛，未来的发展方向主要包括以下几个方面：一是提高频率合成精度和稳定性。
模拟混合信号系统中的频率合成技术
在模拟混合信号系统中，频率合成技术扮演着至关重要的角色。
频率合成是指
生成一个高稳定度的时钟信号，以供整个系统中的各个模块使用。
在数字通信、无线通信、雷达系统等领域，频率合成技术都扮演着不可或缺的角色。
频率合成技术的核心是锁相环（PLL）和数字控制振荡器（DDS）。
锁相环是
一种经典的频率合成器，通过对输入信号进行频率和相位比对，逐渐调整输出信号的频率和相位，实现从输入信号到输出信号的稳定转换。
DDS则是一种数字化的
频率合成器，通过数字信号直接控制振荡器的输出频率，具有高分辨率、快速切换和灵活性强的特点。
在混合信号系统中，频率合成技术既可以单独应用，也可以与其他模拟数字混
合技术结合使用。
例如，在射频前端中，频率合成技术可以生成射频信号，用于收发信号的调制和解调；在数字基带中，频率合成技术可以生成基带信号，用于数字信号的处理和编解码。
频率合成技术的性能指标包括频率稳定度、相位噪声、谐波失真等。
频率稳定
度是指输出信号频率的稳定性，主要受到振荡器的影响；相位噪声是指输出信号相位的稳定性，主要受到锁相环的影响；谐波失真是指输出信号中包含的不同频率的失真分量，主要受到滤波器的影响。
为了提高频率合成技术的性能，可以采用更高精度的元器件、更优化的设计方案和更严格的测试标准。
总的来说，模拟混合信号系统中的频率合成技术是实现系统高性能的关键因素
之一。
通过对频率合成技术的深入研究和不断创新，可以提高系统的性能和可靠性，满足现代通信系统对频率合成技术的不断提升的需求。
简述频率合成的原理及应用1. 引言频率合成技术是计算机科学和电子工程领域中的一项重要技术，它能够根据给定的频率生成相应的信号。
本文将介绍频率合成的原理及其应用。
2. 频率合成的原理频率合成是通过将多个频率信号进行组合，得到一个新的具有指定频率的信号的过程。
下面将介绍几种常用的频率合成方法。
2.1 直接合成法直接合成法是最基本的合成方法之一，它通过使用固定频率的正弦波和余弦波的线性组合来生成目标频率的信号。
这种方法是最简单且易于实现的，但是由于合成的信号中只包含有限个频率成分，因此合成后的信号存在较大的谐波失真。
2.2 频率分割法频率分割法是一种比较常见的合成方法，它通过将目标频率分割成多个子频段，然后分别生成相应的子频段信号，最后将这些子频段信号进行叠加得到目标频率的信号。
这种方法可以有效减小谐波失真，但是在频率分割过程中会引入额外的计算复杂性。
2.3 相位调制法相位调制法是一种基于相位调制技术的合成方法，它通过调制不同频率正弦波的相位来实现频率合成。
具体而言，使用一个相位锁定环路（PLL）来跟踪和调整参考频率信号与目标频率信号之间的相位差，从而生成目标频率的信号。
相位调制法能够实现较高的频率精度和稳定性。
3. 频率合成的应用频率合成技术在许多领域都有广泛的应用。
下面将介绍几个常见的应用场景。
3.1 通信系统在无线通信系统中，频率合成技术被广泛应用于信号调制、解调和频谱分析等方面。
通过合成不同频率的信号，可以实现信号的快速调频和频率的精确控制，从而提高通信系统的传输速率和可靠性。
3.2 音频设备在音频设备中，频率合成技术常用于生成特定频率的音频信号，例如合成器、数字音乐工作站等。
通过合成不同频率的音频信号，可以实现不同音调、和弦和音乐效果。
3.3 测试仪器在电子测试仪器中，频率合成技术被广泛应用于信号源、频谱分析仪和网络分析仪等设备中。
通过合成不同频率的信号，可以用来测试和分析电路、器件和系统的性能参数。

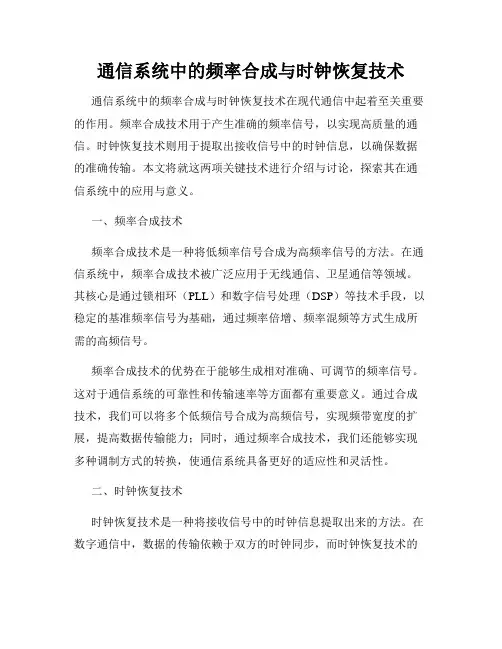

通信系统中的频率合成与时钟恢复技术通信系统中的频率合成与时钟恢复技术在现代通信中起着至关重要的作用。
频率合成技术用于产生准确的频率信号，以实现高质量的通信。
时钟恢复技术则用于提取出接收信号中的时钟信息，以确保数据的准确传输。
本文将就这两项关键技术进行介绍与讨论，探索其在通信系统中的应用与意义。
一、频率合成技术频率合成技术是一种将低频率信号合成为高频率信号的方法。
在通信系统中，频率合成技术被广泛应用于无线通信、卫星通信等领域。
其核心是通过锁相环（PLL）和数字信号处理（DSP）等技术手段，以稳定的基准频率信号为基础，通过频率倍增、频率混频等方式生成所需的高频信号。
频率合成技术的优势在于能够生成相对准确、可调节的频率信号。
这对于通信系统的可靠性和传输速率等方面都有重要意义。
通过合成技术，我们可以将多个低频信号合成为高频信号，实现频带宽度的扩展，提高数据传输能力；同时，通过频率合成技术，我们还能够实现多种调制方式的转换，使通信系统具备更好的适应性和灵活性。
二、时钟恢复技术时钟恢复技术是一种将接收信号中的时钟信息提取出来的方法。
在数字通信中，数据的传输依赖于双方的时钟同步，而时钟恢复技术的主要任务就是在接收端恢复出发送端的时钟信号，以确保数据传输的准确性和稳定性。
时钟恢复技术的方法多种多样，其中最常见的是利用接收到的数据信号的边沿和过零点等特征，经过滤波和锁相环等处理，提取出时钟信号。
同时，时钟恢复技术还需要考虑信道噪声和时钟抖动等因素的影响，以保证提取的时钟信号的精度和稳定性。
时钟恢复技术对于数字通信的正常运行至关重要。
在高速数据传输中，时钟同步的准确性直接影响到数据的解调和恢复。
通过采用先进的时钟恢复技术，我们能够实现更高的数据传输速率、更低的误码率以及更好的抗干扰性能。
三、应用与展望频率合成与时钟恢复技术在通信系统中得到了广泛的应用，并不断取得了突破性的进展。
在无线通信领域，频率合成技术的发展使得终端设备能够支持更多的频段和多模式，提供更广泛的服务覆盖。
