频率合成的原理及应用视频1. 引言频率合成是一种将多个不同频率的信号进行合成，生成新的复合频率信号的技术。
通过频率合成，我们可以生成各种各样的音频信号，用于音乐制作、音频合成、声音合成等领域。
频率合成技术的发展使得音乐产生了革命性的变化，创造了更加多样化的音乐作品。
这个视频将会介绍频率合成的原理及其在实际应用中的一些例子。
2. 频率合成的原理频率合成的原理基于振荡器和混频器的组合。
频率合成器可以根据一组输入频率和幅度信息，输出所需的特定频率的复合信号。
频率合成主要依赖于两个核心组件：•振荡器：振荡器是一种电子设备，可以产生特定频率的周期性信号。
它们可以是简单的正弦波振荡器，也可以是复杂的波形合成器。
振荡器通常由振荡电路或晶体管实现。
•混频器：混频器是一种电子设备，可以将两个或多个不同频率的信号混合在一起。
混频器可以通过调整不同频率信号之间的相对幅度，生成新的复合频率信号。
频率合成的过程大致可以分为以下几步：1.输入待合成的频率信息和幅度信息。
2.使用振荡器生成具有特定频率的信号。
3.使用混频器将多个不同频率的信号混合在一起。
4.输出生成的复合频率信号。
3. 频率合成的应用频率合成技术在许多领域中得到广泛应用，以下是一些常见的应用示例：3.1 音乐合成频率合成技术在音乐制作中扮演重要角色。
通过合成器、调音台和效果器等设备，音乐制作人可以合成各种音乐乐器的声音，如钢琴、吉他、风琴等。
频率合成使得音乐制作人可以创造出各种奇特的音乐效果，为音乐作品增添独特的风格和魅力。
3.2 语音合成频率合成技术在语音合成中也得到广泛应用。
语音合成系统可以将文本或符号转化为声音信号。
通过合成器和音频处理算法，语音合成系统可以产生具有自然听感的合成语音。
这种技术被广泛应用于语音助手、导航系统、自动电话系统等各种语音交互应用中。
3.3 音频特效频率合成技术还可以用于音频特效的生成。
通过合成器和音频效果器，音频工程师可以产生各种特殊的音频效果，如回声、混响、声相位扭曲等。
频率合成的原理及应用1. 引言频率合成是指通过将多个频率的信号按照一定的方法合成成新的频率信号。
频率合成技术在通信、音乐合成、电子制作等领域有着广泛的应用。
本文将介绍频率合成的原理及其在不同领域的应用。
2. 频率合成的原理频率合成的原理是通过组合多个基础频率的正弦波，按照一定的振幅、相位和时间长度的比例进行叠加，从而得到新的频率信号。
2.1 基础频率基础频率是频率合成中最小的频率单位，可以选择任意合适的频率作为基础频率。
常用的基础频率包括正弦波、方波、锯齿波等。
2.2 振幅、相位和时间长度频率合成中每个基础频率的振幅、相位和时间长度都可以自由设定，以实现不同的合成效果。
通过调整振幅可以控制合成信号的音量，通过调整相位可以改变信号的起始相位，通过调整时间长度可以改变合成信号的持续时间。
2.3 叠加原理频率合成中的叠加原理是基于线性叠加原理，即将多个信号按照一定的比例进行叠加，得到新的合成信号。
叠加过程中，各个信号之间可以存在不同的相位差，通过调整相位差可以实现音色的变化。
3. 频率合成的应用3.1 通信领域在通信领域，频率合成常用于无线电调制解调器、频率分割多址访问等设备中。
通过合成不同频率的载波信号，可以实现不同频道之间的切换和传输。
3.2 音乐合成在音乐合成领域，频率合成被广泛应用于电子合成器和音乐制作软件中。
通过合成多个基础频率的正弦波，可以创建出各种不同的音色和音效。
3.3 电子制作在电子制作中，频率合成常用于生成各种音效和信号波形。
通过合成不同频率、振幅和相位的信号，可以实现闹钟、音乐播放器等电子产品的功能需求。
3.4 频率合成器频率合成器是一种常见的电子设备，可以通过合成多个频率信号来生成所需的频率。
频率合成器在频率测量、信号发生器、频谱分析仪等设备中得到广泛应用。
4. 总结频率合成是一种通过组合多个基础频率的正弦波，按照一定的振幅、相位和时间长度的比例进行叠加的技术。
频率合成在通信、音乐合成、电子制作等领域有着广泛的应用。
简述频率合成的原理及应用1. 引言频率合成技术是计算机科学和电子工程领域中的一项重要技术，它能够根据给定的频率生成相应的信号。
本文将介绍频率合成的原理及其应用。
2. 频率合成的原理频率合成是通过将多个频率信号进行组合，得到一个新的具有指定频率的信号的过程。
下面将介绍几种常用的频率合成方法。
2.1 直接合成法直接合成法是最基本的合成方法之一，它通过使用固定频率的正弦波和余弦波的线性组合来生成目标频率的信号。
这种方法是最简单且易于实现的，但是由于合成的信号中只包含有限个频率成分，因此合成后的信号存在较大的谐波失真。
2.2 频率分割法频率分割法是一种比较常见的合成方法，它通过将目标频率分割成多个子频段，然后分别生成相应的子频段信号，最后将这些子频段信号进行叠加得到目标频率的信号。
这种方法可以有效减小谐波失真，但是在频率分割过程中会引入额外的计算复杂性。
2.3 相位调制法相位调制法是一种基于相位调制技术的合成方法，它通过调制不同频率正弦波的相位来实现频率合成。
具体而言，使用一个相位锁定环路（PLL）来跟踪和调整参考频率信号与目标频率信号之间的相位差，从而生成目标频率的信号。
相位调制法能够实现较高的频率精度和稳定性。
3. 频率合成的应用频率合成技术在许多领域都有广泛的应用。
下面将介绍几个常见的应用场景。
3.1 通信系统在无线通信系统中，频率合成技术被广泛应用于信号调制、解调和频谱分析等方面。
通过合成不同频率的信号，可以实现信号的快速调频和频率的精确控制，从而提高通信系统的传输速率和可靠性。
3.2 音频设备在音频设备中，频率合成技术常用于生成特定频率的音频信号，例如合成器、数字音乐工作站等。
通过合成不同频率的音频信号，可以实现不同音调、和弦和音乐效果。
3.3 测试仪器在电子测试仪器中，频率合成技术被广泛应用于信号源、频谱分析仪和网络分析仪等设备中。
通过合成不同频率的信号，可以用来测试和分析电路、器件和系统的性能参数。
频率合成技术一、频率合成技术简述频率合成技术起步于上世纪30年代，至今已有七十年的历史。
其原理是通过一个或多个参考信号源的线性运算，在某一频段内，产生多个离散频率点。
基于此原理制成的频率源称为频率合成器。
频率合成器是现代电子系统的重要组成部分，是决定整个电子系统系统性能的关键设备，不仅在通信、雷达、电子对抗等军事领域，更在广播电视、遥控遥测、仪器仪表等民用领域得到了广泛的应用。
随着电子技术在各领域内占有越来越重要的地位，现代雷达和精确制导等高精尖电子系统对频率合成器的各项指标提出了越来越高的要求，推动了频率合成技术的发展。

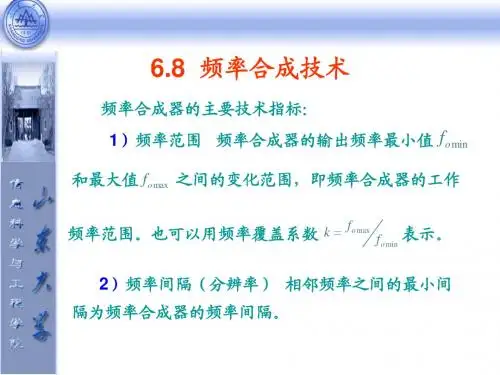

频率合成器的主要性能指标包括：(1).输出频率范围，是频率合成器输出的最低频率和最高频率之间的变化范围。
一般来说，输出的带宽越高越容易满足系统对于频率源的需求。
(2).频率分辨率，是输出频率两个相邻频率点之间的最小间隔。
作为标准信号源的频率合成器，频率分辨率越精细越好。
(3).频率切换时间，是输出频率由一个频率切换到另一个指定的频率的时间，电子对抗时的频率跳变对此有着极高的要求。
(4).频谱纯度，频谱的噪声包括杂散分量和相位噪声两方面，杂散又称为寄生信号，主要由频率合成过程中的非线性失真产生；相位噪声是衡量输出信号相位抖动大小的参数。
(5).频率稳定度，是指在规定的时间间隔内，频率合成器输出频率偏离指定值的数值，由作为参考信号源的时钟和各种随机噪声决定。
(6).调制性能，频率合成器是否具有调幅(AM)、调频(FM)和调相(PM)功能。
初期的频率合成技术采用一组晶体组成的晶体振荡器，输出频率点由晶体个数决定，频率准确度和稳定度由晶体性能决定，频率切换由人工手动完成。
随着时间的推移，频率合成技术理论的完善和微电子技术的发展，后来的科学家不断的提出了若干频率合成方法，现代的频率合成技术主要经历了三个阶段：直接模拟频率合成、间接频率合成和直接数字频率合成。

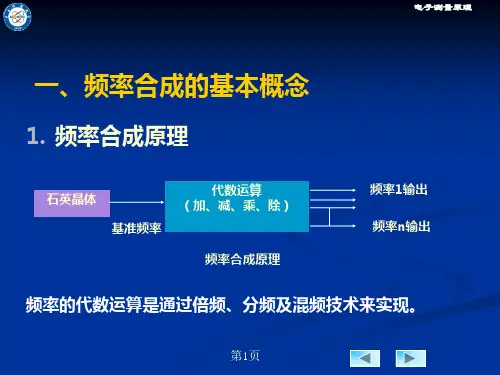

直接模拟频率合成(Direct Frequency Synthesis,DS)技术也是一种早期的频率合成技术，使用一个或几个晶体振荡器作为参考频率源，通过分频、混频和倍频的方法对参考源频率进行加减乘除的运算，然后用滤波器处理杂散频率得到需求的不同频率。
优点在于频率转换时间短、相位噪声低，但由于结构复杂造成频率合成器的体积大而笨重，转换过多容易产生杂散分量且难于抑制，功耗大而不稳定，最终成本高昂。
采用这种技术的设备已经基本淘汰。
间接频率合成(Indirect Frequency Synthesis,IS)技术，是上世纪40年根据控制理论的线性伺服环路发展起来的频率合成技术。

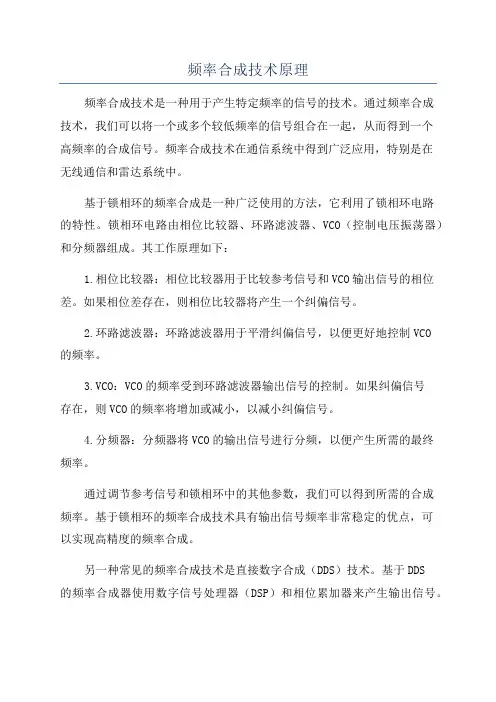

又称为锁相式频率合成(Phase LockedLoop Frequency Synthesis,PLLFS)技术，原因在于它的工作原理是把一个或者多个基准频率源通过倍频、混频和分频等，产生大量的谐波或组合频率，使用锁相环由压控振荡器锁定某一频率间接产生所需要的频率。
常用结构是数模混合的锁相环，主要包括数字鉴相器、分频器、模拟环路滤波和压控振荡器等电路。
优点在于相噪低，杂散抑制高，输出频带范围大，频率稳定度高，并且因为避免大量使用滤波器，基于这种技术的频率合成器容易集成化。
典型的单片PLL频率合成器包括Motorola公司的MC145151、MC145170，Qualcomm公司的Q3236和National Semiconductor公司的LMX2325、LMX2326等。
但由于锁相环本身的惰性，输出信号的转换需要跟踪捕获过程，造成频率切换时间较长。
直接数字频率合成(Digtial Direct Frequency Synthesis,DDS)技术1971年首先由J.Tireney提出，是一种全新的频率合成方法，也是频率合成技术的一次革命。
其原理为根据采样定理，利用全数字的方法产生与频率相对应的相位序列，并将此相位序列作为寻址转换成幅度序列，该幅度序列再经过数模转换和低通滤波以后就可得到所需要的特定模拟波形。
现代的集成电路技术和数字信号处理技术的研究成果都在DDS上有所体现，并且它们的发展直接推动了DDS技术的发展，使得各种先进算法和结构层出不穷。
这些都是DDS相对其它传统频率合成技术的极大优势。
DDS的主要优点包括频率转换时间短、频率分辨率极高、任意波形输出、主要部件全数字化便于集成、可靠性高、方便调制等。
各大公司纷纷研制和推出了基于直接数字合成技术的产品，其中AnalogDevice公司的AD983X,AD985X 和AD995X系列，Qualcomm公司的Q2334、Q2220等都是性价比较高的芯片。
尤其是以GaAs和InP工艺制造的DDS芯片，输出频率可以达到GHz级，单单在性能上已经达到了前一代锁相环技术的标准。
二、PLL 系统一个典型的锁相环（PLL ）系统，是由鉴相器（PD ），压控荡器（VCO ）和低通滤波器（LPF ）三个基本电路组成，如图1。
图1.PLL 基本原理框图2.1鉴相器（PD ）构成鉴相器的电路形式很多，这里只简单的介绍其中的一种。
异或门鉴相器 异或门的逻辑真值表示于表1，图2是逻辑符号图。
图2逻辑符号图从表1可知，如果输入端A 和B 分别送入占空比为50%的信号波形， 则当两者存在相位差Dθ时，输出端F 的波形的占空比与Δθ有关，见图3。
将F 输出波形通过积分器平滑，则积分器输出波形的平均值，它同样与Δθ有关，这样，我们就可以利用异或门来进行相位到电压的转换，构成相位检出电路。
于是经积分器积分后的平均值（直流分量）为：U = Vdd * Δ θ/π (1)不同的Δθ，有不同的直流分量U d 。
Δθ与U 的关系可用图4来描述。
从图中可知，两者呈简单线形关系：U d = K d*Δθ (2)；K d为鉴相灵敏度。
图3.时序图图4. U d、Δθ关系图2.2压控振荡器（VCO）压控振荡器是振荡频率ω0受控制电压UF（t）控制的振荡器，即是一种电压——频率变换器。
VCO的特性可以用瞬时频率ω0（t）与控制电压UF（t）之间的关系曲线来表示。
未加控制电压时（但不能认为就是控制直流电压为0，因控制端电压应是直流电压和控制电压的叠加），VCO的振荡频率，称为自由振荡频率ωom，或中心频率，在VCO线性控制范围内，其瞬时角频率可表示为：ωo（t）= ωom + K0 U F（t）式中，K0——VCO控制特性曲线的斜率，常称为VCO的控制灵敏度，或称压控灵敏度。
2.3环路滤波器这里仅讨论无源比例积分滤波器如图5。
其传递函数为：式中：τ1 = R1C；τ2 = R2C。
图5.无缘比例积分滤波器原理图2.4锁相环的相位模型及传输函数图6.锁相环相位模型图6为锁相环的相位模型。
要注意一点，锁相环是一个相位反馈系统，在环路中流通的是相位，而不是电压。
因此研究锁相环的相位模型就可得环路的完整性能。
由图6可知：（1）当A点断开环路时，锁相环的开环相位传输函数为：KL(S)=（2）环路闭合时的相位传输函数为：H(S)（3）环路闭合时的相位误差传输函数为：He(S)=当环路滤波器选用无源比例积分滤波器时，经推导可得：H（S）=式中，，τ1 = R1C ,τ2 = R2C。
x=同样可得：He(S)=ωn称为系统的固有频率或自然角频率；x 称为系统的阻尼系数。
要注意的是上面讨论中的ωn指的是输入信号相位的变化角频率，而不是输入信号本身的角频率。
如输入信号是调频信号，则ωn指的是调制信号的角频率而不是载波的角频率。
三、DDS系统3.1基本原理DDS的基本原理是利用采样定理,通过查表法产生波形。
DDS的结构有很多种,其基本的电路原理可用图7来表示。
图7.DDS的原理框图相位累加器由N位加法器与N位累加寄存器级联构成。
每来一个时钟脉冲fs,加法器将频率控制字k与累加寄存器输出的累加相位数据相加,把相加后的结果送至累加寄存器的数据输入端。
累加寄存器将加法器在上一个时钟脉冲作用后所产生的新相位数据反馈到加法器的输入端,以使加法器在下一个时钟脉冲的作用下继续与频率控制字相加。
这样,相位累加器在时钟作用下,不断对频率控制字进行线性相位累加。
由此可以看出,相位累加器在每一个时钟脉冲输入时,把频率控制字累加一次,相位累加器输出的数据就是合成信号的相位,相位累加器的溢出频率就是DDS输出的信号频率。
用相位累加器输出的数据作为波形存储器(ROM)的相位取样地址,这样就可把存储在波形存储器内的波形抽样值(二进制编码)经查找表查出,完成相位到幅值转换。
波形存储器的输出送到D/A转换器,D/A转换器将数字量形式的波形幅值转换成所要求合成频率的模拟量形式信号。
低通滤波器用于滤除不需要的取样分量,以便输出频谱纯净的正弦波信号。
3.2 DDS的性能特点DDS在相对带宽、频率转换时间、高分辨力、相位连续性、正交输出以及集成化等一系列性能指标方面远远超过了传统频率合成技术所能达到的水平,为系统提供了优于模拟信号源的性能。
(1)输出频率相对带宽较宽输出频率带宽为50%fs(理论值)。
但考虑到低通滤波器的特性和设计难度以及对输出信号杂散的抑制,实际的输出频率带宽仍能达到40%fs。
(2)频率转换时间短DDS是一个开环系统,无任何反馈环节,这种结构使得DDS的频率转换时间极短。
事实上,在DDS的频率控制字改变之后,需经过一个时钟周期之后按照新的相位增量累加,才能实现频率的转换。
因此,频率转换的时间等于频率控制字的传输时间,也就是一个时钟周期的时间。
时钟频率越高,转换时间越短。
DDS 的频率转换时间可达纳秒数量级,比使用其它的频率合成方法都要短数个数量级。
(3)频率分辨率极高若时钟fs的频率不变,DDS的频率分辨率就由相位累加器的位数N决定。
只要增加相位累加器的位数N即可获得任意小的频率分辨率。
目前,大多数DDS 的分辨率在1Hz数量级,许多小于1mhz甚至更小。
(4)相位变化连续改变DDS输出频率,实际上改变的每一个时钟周期的相位增量,相位函数的曲线是连续的,只是在改变频率的瞬间其频率发生了突变,因而保持了信号相位的连续性。
(5)输出波形的灵活性只要在DDS内部加上相应控制如调频控制FM、调相控制PM和调幅控制AM,即可以方便灵活地实现调频、调相和调幅功能,产生FSK、PSK、ASK和MSK等信号。
另外,只要在DDS的波形存储器存放不同波形数据,就可以实现各种波形输出,如三角波、锯齿波和矩形波甚至是任意的波形。
当DDS的波形存储器分别存放正弦和余弦函数表时,既可得到正交的两路输出。
(6)其他优点由于DDS中几乎所有部件都属于数字电路,易于集成,功耗低、体积小、重量轻、可靠性高,且易于程控,使用相当灵活,因此性价比极高。
DDS也有局限性,主要表现在：（1）输出频带范围有限由于DDS内部DAC和波形存储器(ROM)的工作速度限制,使得DDS输出的最高频率有限。
