高速铁路接触网隔离开关作业指导书(德雷斯尔)

高速铁路接触网应急处置标准化作业指导书第一部分 适用范围本作业指导书规定了供电调度对高速铁路接触网故障应急处置标准化流程和注意事项第二部分 应急处置原则严格执行“先通后复”原则，接触网故障跳闸后，供电调度尽量通过远动操作隔离故障区段，恢复供电；短时间无法恢复正常供电时，可根据具体情况采取越区供电。

第三部分 应急处理程序1.供电调度应立即收集分析故障跳闸参数，初步判定故障性质，根据故障测距对照表确定故障大概位置。

2.若跳闸重合成功且跳闸参数判定为故障跳闸，供电调度根据变电所跳闸故标指示位置及时向列车调度员提供首趟列车限速，限速里程、区段（站场）名称，并要求通知首趟列车司机加强望。

通知工区出动，供电调度及时了解跳闸供电臂范围内运瞭行列车有无异常信息,检查所内设备。

3.若跳闸重合不成功，第一时间通知列车调度供电臂停电，然后通知相关接触网立即做好抢修出动准备，检查所内设备，再与变电所核对故障参数。

4.询问列车调度员跳闸供电臂范围内的列车有无异常信息，以及车站货物线开关状态，并要求故障供电臂内的所有机车全部降弓，准备强送电一次。

5.若强送成功，通知列车调度员跳闸供电臂已恢复供电，并要求列调车调度员通知跳闸供电臂内的机车依次升弓，通知首趟列车司机加强望。

供电调度根据变电所跳闸故标指示位置限速瞭向列车调度员提供限速（本线80km/h、邻线80 km/h）、限速里程。

6.若强送失败，立即启动故障抢修处理程序，若因所内设备故障短时间无法恢复正常供电时，供电调度立即隔离故障，启动应急供电方案。

7.立即通知相邻的两个接触网工区立即出动，将两次固标的指示点告知抢修负责人，并通知供电处及相关供电段供电综合调度。

8.作好记录。

供电调度应分别将跳闸情况和发现的设备异常及处理经过做好记录，填写故障速报或安全信息，按规定上报。

第四部分 安全风险卡控1.应急供电方案由供电调度负责制定，现场抢修方案由供电段负责制定，由供电调度审核同意后方可实施。

变电所新建工程编号：DNA/GK01--35 隔离开关安装调整作业指导书受控状态：发放编号：0 6齐齐哈尔德恩电力集团安装公司1 总则1.1为了使变点所达到精品工程标准，明确施工方法和质量标准，确保施工安全，特制定本作业指导书。

1.2隔离开关是变电所重要一次设备，安装的隔离开关主要有沈阳高压开关厂和平顶山高压开关厂及西安高压开关厂和其它小型开关厂生产的负荷开关等（包括国外产品），它们的安装过程有相似性。

1.3施工中除尊守本作业指导书外，还应遵守国家现行有关标准，规格及设计图纸的规定。

2.适应范围本作业指导书适用于500KV及以下变电所的隔离开关的安装。

3.作业前的准备3.1技术交底3.1.1隔离开关安装调整前，对参与施工的全体作业人员应进行技术交底，并做好技术交底记录，参加交底人员应由本人签字。

3.1.2作业人员必须掌握主要技术资料，安装时严格遵守。

3.2设备到货检验及保管3.2.1隔离开关，负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。

设备及瓷件应无裂纹及破损。

3.2.2隔离开关、负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。

设备及瓷件应安置稳妥，不得倾倒损坏，触头及操动机构的金属传动部件应有防锈措施。

3.3工器具准备按工器具配备表中所列工器具进行配备。

4 施工工艺及技术要求4.1隔离开关、负荷开关安装前应符合下列要求：4.1.1接线端子及载流部分应清洁，接触良好，触头镀银层无脱落。

4.1.2绝缘子表面应清洁，无裂纹破损，无焊接残留斑点等缺陷，瓷铁粘和应牢固。

4.1.3隔离开关底座转动部分应灵活，并应涂上适合当地气候的润滑油。

4.1.4操动机构的零部件应齐全，所有固定连接部件应紧固，转动部分应涂上适合当地气候的润滑油。

4.1.5在室内间隔墙的两面，以共同的双头螺栓安装隔离开关时应保证其中一组隔离开关拆除时不影响另一侧隔离开关的固定。

4.2隔离开关的组装时应符合下列要求：4.2.1隔离开关相间距离的误差，110KV及以下不一应大于10mm，220KV及以下不应大于20mm，相间连杆应在同一水平线上。

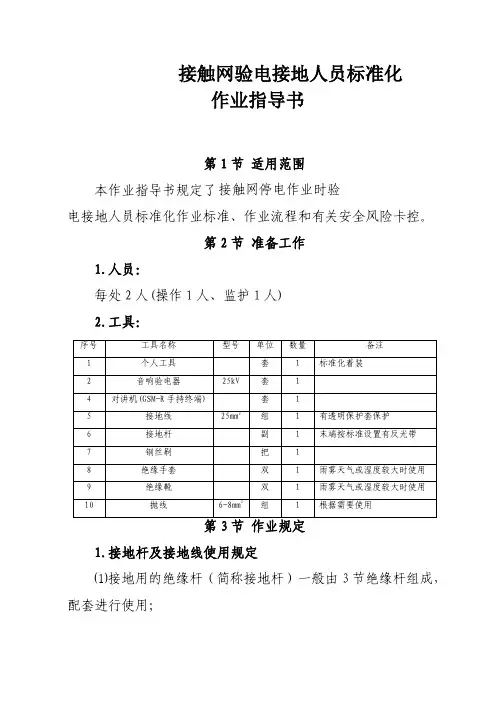

高速铁路接触网验电接地人员标准化作业指导书第1节 适用范围本作业指导书规定了接触网停电作业时验电接地人员标准化作业标准、作业流程和有关安全风险卡控。

第2节 准备工作1.人员：每处2人(操作1人、监护1人)2.工具：序号 工具名称 型号 单位 数量 备注1 个人工具 套 1 标准化着装2 音响验电器 25kV 套 14 对讲机(GSM-R手持终端) 套 15 接地线 25mm2组 1 有透明保护套保护6 接地杆 副 1 末端按标准设置有反光带7 钢丝刷 把 18 绝缘手套 双 1 雨雾天气或湿度较大时使用9 绝缘靴 双 1 雨雾天气或湿度较大时使用10 抛线 6-8mm2组 1 根据需要使用第3节 作业规定1.接地杆及接地线使用规定⑴接地用的绝缘杆（简称接地杆）一般由3节绝缘杆组成，配套进行使用；⑵接地杆按绝缘工具要求进行使用、保管、存放、运输和试验；⑶接地杆要定期进行电气强度试验，试验周期为6个月，试验电压等级90kV，合格标准:无发热、击穿和变形；⑷接地线应使用截面积不小于25mm2的裸铜绞线制成，并有透明护套保护；⑸接地线状态良好，不得有断股、散股和接头；⑹接地钩状态良好，型号规格符合要求，使用时与钢轨相匹配，无零部件缺失。

2.音响验电器⑴验电器的电压等级为接触网专用25kV；⑵验电器具有自检和抗干扰功能，自检时具有声、光等信号显示；⑶验电前自检良好后，先在同等电压等级有电设备检查其性能，确认声、光信号显示正常，然后方可在停电设备上验电；⑷在运输和使用过程中，应确保验电器良好；⑸雨、雪恶劣天气时严禁使用验电器进行验电；⑹验电器绝缘杆要按绝缘工具的要求进行使用、保管、存放、运输和试验；⑺验电器要定期进行电气强度试验，试验周期为6个月，试验电压等级105kV，合格标准:无发热、击穿和变形；3.绝缘靴及绝缘手套⑴检查绝缘靴和绝缘手套的状态是否良好，有无破损、是否干燥等。

⑵定期进行电气强度试验，试验周期为6个月，试验电压等级绝缘靴15kV、绝缘手套8kV，合格标准:无发热、击穿和变形。

接触网作业指导书接触网作业指导书编制：复核：审批：一、基坑开挖施工1、人员组织2、工机具3、施工步骤基础施工采用软土路基接触网支柱基础类型。

（1）．工艺流程（2）．操作方法①、施工准备确认基坑类型、支柱限界，清理工作面；将需要开挖的路肩面整理平整，去除杂物，安设防道碴挡板；如遇到下雨等恶劣天气，禁止开挖基坑，已开挖未成形的基坑除加强支护、回填外，还应加强巡视、监测力度，确保路基稳定性。

基础与既有水沟位置重叠堵塞水沟时，基础浇筑完成后，及时进行水沟改移，改移后的水沟过水断面与既有保持一致。

②、基础坑开挖临线基坑开挖时，利用无列车时段开挖。

基坑开挖分两步走，第一步，按照基坑开口尺寸开挖至设计深度后，用编织袋装土将已开挖部分回填；第二步，第二天进行基坑放大角开挖、基础浇筑。

限界3.1米H型独立钢支柱基础开挖限界2.870米，基坑开挖，基础坑开挖尺寸0.7*0.7米，安装防护板。

下挖约200mm～500mm 后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖200mm安装一层防护板，直至坑深达到标准为止。

基坑开挖深度为1.5米。

③、开挖放大角：基础开挖尺寸达到要求后（深1.5米）坑底用支护木板于坑四周支护，拆除坑底防护挡板，开挖放大角，中间柱放大角为开挖0.75米，下锚柱放大角为开挖0.95米。

每开挖一个放大角后用编织袋装土将放大角回填。

当四个放大角全挖好后，取出装土编织袋立即浇筑基础。

④、接触网基坑坍塌防范措施：（1）基础坑开挖下挖约500mm后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖500mm安装一层防护板，直至坑深达到标准为止。

（2）防护板安装防护板安装顺序应由坑口向坑底安装；基坑开挖先挖四周一层，再往中间挖，每下挖约500mm，设置一层防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序挖一层，安装一层防护板，下层防护板的交错方式应与上层相反（即上层为b向坑中心缩进顶住a，下层为a向坑中心缩进顶住b）直到直到坑深达到标准为止。

隔离开关、负荷开关检修作业指导书1. 作业项目名称：隔离开关、负荷开关检修作业指导书2. 作业内容范围本指导书适用于隔离开关、负荷开关的检修3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。

5. 人员工机具材料与要求5.1人员准备：5.2材料准备5.3工具准备1 接地电阻测量仪ZC8型或F1627kit 1套2 螺丝刀十字，一字125MM 各一把3 塞尺1套4 兆欧表2500V 1台5 活口扳手250mm、300mm 各1把6 老虎钳250mm 1把6. 作业程序及标准6.1清扫：用抹布清洁绝缘子及各部构件，表面清洁无污物。

清洁绝缘子清洁绝缘子6.2支持绝缘子检查：6.2.1支持绝缘子垂直安装在托架上。

6.2.2检查绝缘子表面是否脏污、表面有无裂纹、有无放电痕迹。

6.2.3瓷釉剥落面积不超过300mm2。

6.3接点及结合部检查：6.3.1对各部接点检查，有无发热、烧损现象。

6.3.2检查接线端子，应牢固，导线无松股、断股。

6.3.3检查瓷、铁粘合部分，应牢固。

接点检查瓷、铁结合部6.4打磨触点：对开关刀口用砂布进行打磨。

打磨动触头打磨静触头6.5调整：6.5.1对开关机械联动机构进行调整，机构转动应于刀口开、闭合同步。

6.5.2操作机构的扇形板与隔离开关的传动杆应在同一垂直面上。

6.5.3操作手柄中心距地面高度为1.2m,距侧墙正面不应小于400mm。

6.5.4传动装置的拉杆应校直，与带电部分的绝缘距离，室内不小于125 mm，室外不小于200mm.如不符合要求时，可允许弯曲，但应与原杆平行。

调整联动机构联动机构6.6拉合试验：6.6.1对调整后的开关进行拉合试验，达到触点接触良好，接触紧密。

6.6.2用0.05塞尺检查，接触表面宽度为50 mm及以下时，塞进深度不超过4mm。

接触表面宽度为60 mm及以下时，塞进深度不超过6mm。

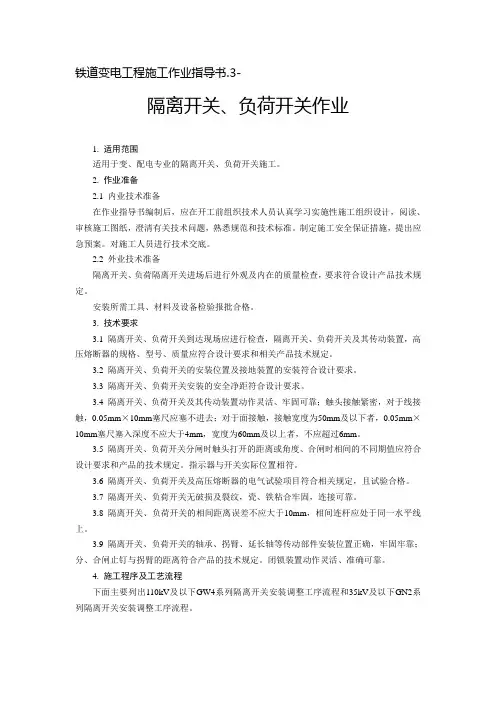

铁道变电工程施工作业指导书.3-隔离开关、负荷开关作业1. 适用范围适用于变、配电专业的隔离开关、负荷开关施工。

2. 作业准备2.1 内业技术准备在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底。

2.2 外业技术准备隔离开关、负荷隔离开关进场后进行外观及内在的质量检查，要求符合设计产品技术规定。

安装所需工具、材料及设备检验报批合格。

3. 技术要求3.1 隔离开关、负荷开关到达现场应进行检查，隔离开关、负荷开关及其传动装置，高压熔断器的规格、型号、质量应符合设计要求和相关产品技术规定。

3.2 隔离开关、负荷开关的安装位置及接地装置的安装符合设计要求。

3.3 隔离开关、负荷开关安装的安全净距符合设计要求。

3.4 隔离开关、负荷开关及其传动装置动作灵活、牢固可靠；触头接触紧密，对于线接触，0.05mm×10mm塞尺应塞不进去；对于面接触，接触宽度为50mm及以下者，0.05mm×10mm塞尺塞入深度不应大于4mm，宽度为60mm及以上者，不应超过6mm。

3.5 隔离开关、负荷开关分闸时触头打开的距离或角度、合闸时相间的不同期值应符合设计要求和产品的技术规定。

指示器与开关实际位置相符。

3.6 隔离开关、负荷开关及高压熔断器的电气试验项目符合相关规定，且试验合格。

3.7 隔离开关、负荷开关无破损及裂纹，瓷、铁粘合牢固，连接可靠。

3.8 隔离开关、负荷开关的相间距离误差不应大于10mm，相间连杆应处于同一水平线上。

3.9 隔离开关、负荷开关的轴承、拐臂、延长轴等传动部件安装位置正确，牢固牢靠；分、合闸止钉与拐臂的距离符合产品的技术规定。

闭锁装置动作灵活、准确可靠。

4. 施工程序及工艺流程下面主要列出110kV及以下GW4系列隔离开关安装调整工序流程和35kV及以下GN2系列隔离开关安装调整工序流程。

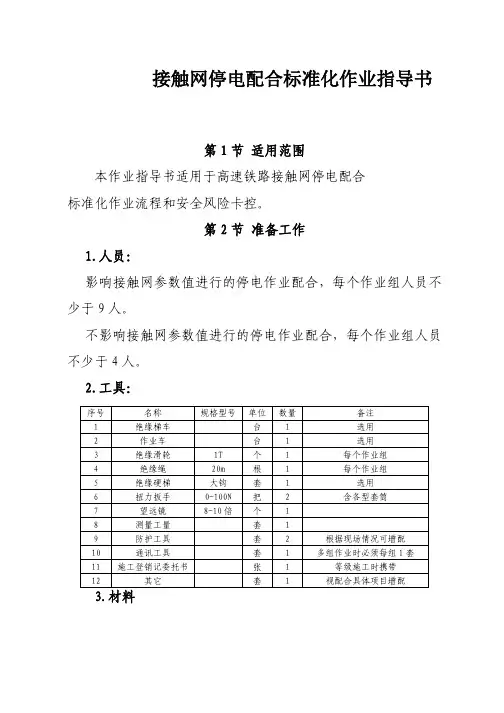

高速铁路接触网停电配合标准化作业指导书第1节 适用范围本作业指导书适用于高速铁路接触网停电配合标准化作业流程和安全风险卡控。

第2节 准备工作1.人员：影响接触网参数值进行的停电作业配合，每个作业组人员不少于9人。

不影响接触网参数值进行的停电作业配合，每个作业组人员不少于4人。

2.工具：序号 名称 规格型号 单位 数量 备注1 绝缘梯车 台 1 选用2 作业车 台 1 选用3 绝缘滑轮 1T 个 1 每个作业组4 绝缘绳 20m 根 1 每个作业组5 绝缘硬梯 大钩 套 1 选用6 扭力扳手 0-100N 把 2 含各型套筒7 望远镜 8-10倍 个 18 测量工量 套 19 防护工具 套 2 根据现场情况可增配10 通讯工具 套 1 多组作业时必须每组1套11 施工登销记委托书 张 1 等级施工时携带12 其它 套 1 视配合具体项目增配3.材料序号 名称 规格型号 单位 数量 备注1 黄油 包 12 螺帽 各型 个 10 各通用型号3 平、弹垫 各型 个 10 各通用型号4 其它 套 1 视配合具体项目增配第3节 配合流程1.提报施工配合计划施工单位至少在正式施工72 小时前向供电段配合单位提供施工配合通知单，配合通知单中需明确停电计划、施工地点、施工内容、影响范围、登记车站及施工负责人等内容。

配合单位接到施工单位的施工配合通知单后，应对照铁路局下达的月度施工计划认真核对配合通知单中相关内容，并按规定时间提报停电日计划和作业车运行计划。

2.施工登销记施工前60 分钟由施工主体负责人在车站《行车设备施工登记簿》上登记。

配合单位驻站联络员确认本单位登销记内容正确无误后，在《行车设备施工登记簿》上签认本单位及姓名，向供电调度员申请停电施工配合。

施工配合结束，联系工作领导人确认满足列车放行条件后，向供电调度申请销令送电后，在《行车设备施工登记簿》上签认本单位及姓名。

3.配合电力线路和上跨建筑物跨越接触网⑴配合施工前供电配合人员要参加相关单位或部门组织召开的施工协调会，明确施工区段、配合要求和安全风险卡控。

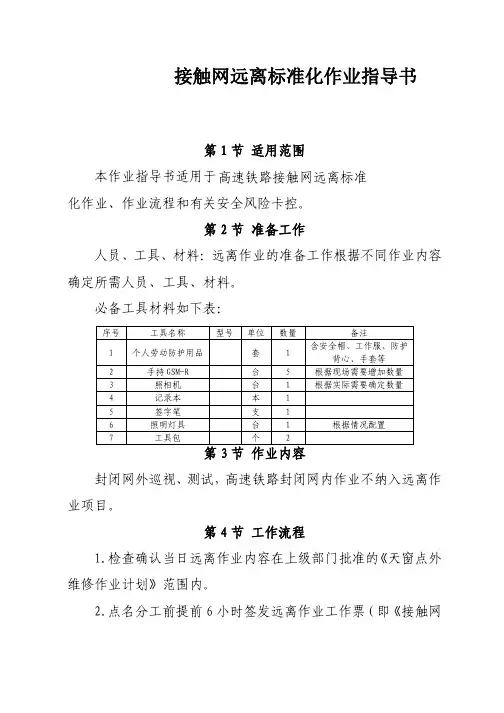

接触网远离标准化作业指导书第1节 适用范围本作业指导书适用于高速铁路接触网远离标准化作业、作业流程和有关安全风险卡控。

第2节 准备工作人员、工具、材料：远离作业的准备工作根据不同作业内容确定所需人员、工具、材料。

必备工具材料如下表：序号 工具名称 型号 单位 数量 备注1 个人劳动防护用品 套 1 含安全帽、工作服、防护背心、手套等2 手持GSM-R 台 5 根据现场需要增加数量3 照相机 台 1 根据实际需要确定数量4 记录本 本 15 签字笔 支 16 照明灯具 台 1 根据情况配置7 工具包 个 2第3节 作业内容封闭网外巡视、测试，高速铁路封闭网内作业不纳入远离作业项目。

第4节 工作流程1.检查确认当日远离作业内容在上级部门批准的《天窗点外维修作业计划》范围内。

2.点名分工前提前6小时签发远离作业工作票（即《接触网高速铁路第三种工作票》）交工作领导人审核，工作领导人确认所列作业内容、作业组人数及条件，安全措施等均满足要求后，双方在工作票上签字。

3.点名分工前，工作领导人召开开工前预想会，布置安全措施。

4.列队点名分工、宣读工作票⑴全体作业组成员均穿工作服，带齐个人工具，工作领导人及安全员佩带相应的标志。

⑵宣读工作票，布置任务。

⑶安全措施逐条分解布置。

⑷抽查作业组成员对各自任务和有关安全措施是否明确。

⑸工作领导人负责落实工具、材料准备情况。

5.人员到达现场后，按规定设置好驻站防护和现场行车防护，驻站联络员按规定在车站《行车设备检查登记簿》上登记。

6.工作领导人与驻站联络员、现场行车防护取得联系后，确认具备开工条件后方可通知作业组成员开工。

7.安全监护人员在作业过程中，要认真检查安全措施落实情况，发现影响安全的情况时应立即采取措施并向工作领导人报告。

8.驻站联络员时刻与工作领导人保持联系，及时上报和反馈相关信息。

9.当设置有作业现场防护员时，防护人员必须随时与工作领导人保持联系，确认通信良好。

铁路接触网工程作业指导书铁路接触网工程是铁路电气化工程中的重要组成部分，负责为电力机车、电动客车、电动货车等提供供电。

操作铁路接触网需要严格遵循安全规范，下面是对铁路接触网工程作业的指导书。

一、准备工作1.安全帽、安全鞋、安全绳等安全装备必须带齐，检查安全装备是否漏洞。

2.检查工具和设备是否齐全、完好。

特别要注意电气工具的绝缘性能和接地。

3.检查天气情况，判断施工条件是否满足。

4.仔细阅读作业指导书，明确作业内容、作业地点和作业要求。

二、施工作业1.严格遵循安全操作规程，按照操作规程进行作业。

2.注意施工现场的安全状况，必要时设置警示标志，保障施工人员安全。

3.在施工过程中，注意固定铁路接触网设备，保证设备的稳定性，防止设备滑动等意外情况的发生。

4.在作业过程中，要充分利用各种安全工器具，如安全带、安全绳、保险锁等，保证作业人员的安全。

5.在作业中要时刻关注电气设备的绝缘状态和接地状态，避免人员触电。

6.在作业前必须进行绝缘测试，保证铁路接触网设备的绝缘性能。

7.机电作业要特别注意机械设备的稳定性，防止机器滑动或倾覆。

8.施工结束后要进行清理，保持施工现场的整洁，防止杂物或设备残余物的遗留。

三、注意事项1.在作业中要严格遵守工作规程，防止意外发生。

2.注意保护好工作环境，减少对周围环境的污染。

3.注意维护设备，定期进行检查和维修。

4.注意安全宣传和教育，增强施工人员的安全意识和技能。

5.重视日常检查和维护，发现安全隐患及时处理和排除。

以上是对铁路接触网工程作业的指导书，希望能够为工作人员提供参考。

铁路接触网工程是一项高危的工程，尤其需要注意安全，确保施工人员的安全。

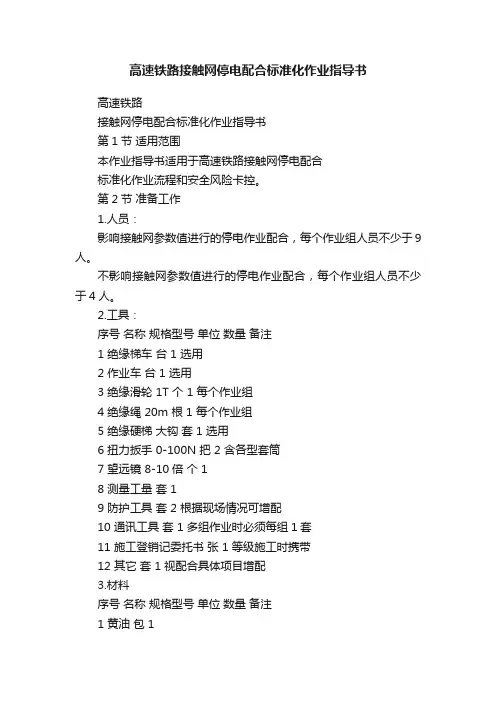

高速铁路接触网停电配合标准化作业指导书高速铁路接触网停电配合标准化作业指导书第1节适用范围本作业指导书适用于高速铁路接触网停电配合标准化作业流程和安全风险卡控。

第2节准备工作1.人员：影响接触网参数值进行的停电作业配合，每个作业组人员不少于9人。

不影响接触网参数值进行的停电作业配合，每个作业组人员不少于4人。

2.工具：序号名称规格型号单位数量备注1 绝缘梯车台 1 选用2 作业车台 1 选用3 绝缘滑轮 1T 个 1 每个作业组4 绝缘绳 20m 根 1 每个作业组5 绝缘硬梯大钩套 1 选用6 扭力扳手 0-100N 把 2 含各型套筒7 望远镜 8-10倍个 18 测量工量套 19 防护工具套 2 根据现场情况可增配10 通讯工具套 1 多组作业时必须每组1套11 施工登销记委托书张 1 等级施工时携带12 其它套 1 视配合具体项目增配3.材料序号名称规格型号单位数量备注1 黄油包 12 螺帽各型个 10 各通用型号3 平、弹垫各型个 10 各通用型号4 其它套 1 视配合具体项目增配第3节配合流程1.提报施工配合计划施工单位至少在正式施工72 小时前向供电段配合单位提供施工配合通知单，配合通知单中需明确停电计划、施工地点、施工内容、影响范围、登记车站及施工负责人等内容。

配合单位接到施工单位的施工配合通知单后，应对照铁路局下达的月度施工计划认真核对配合通知单中相关内容，并按规定时间提报停电日计划和作业车运行计划。

2.施工登销记施工前60 分钟由施工主体负责人在车站《行车设备施工登记簿》上登记。

配合单位驻站联络员确认本单位登销记内容正确无误后，在《行车设备施工登记簿》上签认本单位及姓名，向供电调度员申请停电施工配合。

施工配合结束，联系工作领导人确认满足列车放行条件后，向供电调度申请销令送电后，在《行车设备施工登记簿》上签认本单位及姓名。

3.配合电力线路和上跨建筑物跨越接触网⑴配合施工前供电配合人员要参加相关单位或部门组织召开的施工协调会，明确施工区段、配合要求和安全风险卡控。

编号：版本号：高速铁路隔离负荷开关检修作业指导书(德雷希尔)编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录高速铁路隔离负荷开关检修作业指导书(德雷希尔)1 适用范围1.1本作业指导书适用于高速铁路采用德雷希尔Fla15/97-1B/2B、FTr-1B/2B型隔离负荷开关监测、检测、检查保养。

1.2监测周期：12个月。

全面检查保养：远动隔离开关及其操作机构6个月；非远动隔离开关12个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函[2016]47号）2.5设计文件、设备说明书和安装图3 监测、检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1上部作业人员上杆作业前需将开关状态旋钮旋转至非远动位置，现场禁止操作隔离负荷开关。

避免出现调度端误操作或就地端操作造成人身伤害。

4.2高空作业人员在上部检查、调整前应接挂短接等位线，确认安全措施采取完毕后，方可进行作业。

4.3下部开关分合人员应听从上部作业人员指挥；上部作业人员在开关分合时应集中注意力，与刀闸、拐臂等旋转运动零部件保持安全距离，避免造成人身伤害。

××××有限公司标准安全操作规程文件编号：XXX-XXX-XXX接触网隔离开关安全技术操作规程编制：审核：批准：版本：受控状态：20××年10月10日发布20××年10月10日实施标准、完整的Word版文档，下载后可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。

接触网隔离开关安全技术操作规程一、一般规定1、隔离开关开闭作业时，必须有两人在场，一人操作一人监护。

2、操作人员必须由铁路供电部门培训合格后，持有隔离开关操作证，方可操作隔离开关。

3、隔离开关操作前，操作人员必须穿戴好规定的绝缘靴和绝缘手套，放置好绝缘垫。

4、确认开关及其传动装置正常，绝缘杆及接地线良好，方准按程序操作。

5、在雷电、下雨天气，禁止操作隔离开关。

6、操作人员必须保证通讯设备完好，发现异常情况及时上报。

二、操作程序（一）操作前检查1、开锁。

2、确认开关及其传动装置正常，绝缘杆及接地线良好，方准按程序操作。

（二）断电、送电断电：1、分闸，操作要准确迅速，一次分到位，中途不得停留和发生冲击。

2、确认完全隔离后上锁。

3、按规定对非带电端进行验电。

4、确认无电后，在非带电端挂好接地线。

5、操作过程中人体各部不得与支柱及其构件相接触。

送电：1、拆除接地线。

2、开锁。

3、合闸，操作要一次合到位，中途不得停留和发生冲击。

4、确认合闸到位后上锁。

三、注意事项1、当发现隔离开关及其传动装置状态不良时，值班人员应立即与铁路部门联系，请专业人员检修，如危及人身，行车安全时，在修好之前，不得进行操作，并严禁擅自攀登支柱自行修理。

2、绝缘手套、绝缘靴、绝缘垫，要存放在干燥、不落灰尘的地方，每六个月送铁路公司供电所检查和试验一次。

每次使用前后，用干布擦净，使用前进行简略漏气试验，如发现有裂损等异状时，要及时请供电所专业人员检查处理。

生产岗位通用安全操作规程一、严格遵守劳动纪律、工艺纪律、操作纪律、工作纪律。

运营公司规章制度XDY/（）MS-JS-GD.01.02（V1.0）接触网隔离开关作业指导书2010 –XX – XX发布2010 – XX –XX实施西安地铁运营公司开关作业指导书目录1 总则 (3)1.1 目的 (3)1.2 适用范围 (3)1.3 引用标准 (3)2 检修流程 (3)3 检修作业指导 (4)3.1检修准备 (4)①人员组织 (4)②工器具 (4)③材料 (4)3.2 检修项目 (5)4安全注意事项： (6)接触网隔离开关作业指导书XDY/（SS）TS-JS-GD.01.02（V1.0）1 总则1.1 目的为规范检修人员对接触网隔离开关的检修行为，提高对接触网隔离开关的检修效率及质量，特制定本标准。

1.2 适用范围本标准规定了接触网隔离开关检修作业的人员组织，工器具、材料准备及检修时的作业流程及方法，是顺利开展接触网隔离开关检修作业的基础，适用于西安地铁二号线供电系统的接触网隔离开关检修。

1.3 引用标准GB 14048.3-2008《低压开关设备和控制设备第3部分: 开关、隔离器、隔离开关以及熔断器组合电器》2 检修流程2.1 检查远动、当地电动、手动位动作情况,注意是否与变电所显示的状态一致。

2.2 检查主刀闸及接地刀闸（地面段）状况，是否符合检修标准。

检查主刀闸分合是否到位（合闸到位动触头接触面完全接触静触头,合闸不到位则调整机械联动部分）；检查刀闸中心线是否吻合（没有错位，合闸时顺畅，没有卡滞）；检查触点接触是否密贴（在两个接触面均以0.05mm×10mm的塞尺检查，应塞不进去）；检查刀闸及灭弧棒是否有烧伤和锈蚀；(用平锉或细砂布打磨，至平整光滑并具金属光泽。

涂抹导电膏) 检查灭弧棒是否松动；不要动刀闸本体，可整体更换GK刀闸。

2.3 检查刀闸和底座的水平状态，安装牢固。

用水平尺在各角度（斜放、横放、竖放）检查水平。

紧固固定螺栓并涂黄油。

刀闸不水平时，调整机械联动部分。

_动车论坛_接触网隔离开关检修作业指导书接触网隔离开关检修作业指导书1 目的指导接触网人员完成隔离开关的检修作业。

2 适用范围适用于接触网隔离开关检修作业的指导。

3 所需人员、机具、材料3.1 人员：3-5人（不含接地线及行车防护人员）。

人员分工：高空作业2人，辅助1—2人，工作领导人1人。

3.2 工具：吊绳、砂布、钢刷子、除锈刀、油桶、塞尺、锉刀、钢卷尺、开关钥匙、接地线、等位线、兆欧表、安全工具和防护工具。

3.3 材料：防锈漆、导电脂、毛巾、棉纱等。

4 工作程序4.1 检修标准4.1.1 动作可靠、转动灵活，各部零件连接牢固，铁件无锈蚀，底座水平无倾斜，连杆无变形，机械联锁可靠。

4.1.2 操作机构灵活可靠，转动关节润滑良好，传动杆顺直无变形，机构无损坏。

4.1.3 开关加锁，锁体无锈蚀，开启方便。

无鸟窝等杂物。

4.1.4 各部线夹接触良好，测温贴片无变色，螺栓紧固，铁件无锈。

4.1.5 对运行中的隔离开关，每年要利用停电点，用2500伏的兆欧表对绝缘相对薄弱的一侧，以每2毫米摇测的方式，测量一次绝缘电阻，并与最近的前一次测量结果比较，不应有显著降低。

4.1.6 GW4-27.5型系列（单极）4.1.6.1合闸状态时主闸刀接触密贴（用0.05×10毫米塞尺检查，对于线接触的应塞不进去，对于面接触的其塞入深度：接触表面宽度为50毫米及以下时，不应超过4毫米，接触表面宽度为50毫米以上时，不应超过6毫米），刀闸触头干净平滑、无损伤。

4.1.6.2 开合角度：隔离开关合闸时闸刀要水平，两闸刀中心线相吻合，分闸角度为90度，允许误差+1度，止钉间隙为1—3毫米。

4.1.6.3 支持绝缘子（瓷柱）应清洁，无破损、裂纹和放电痕迹，釉面剥落面积不得大于300平方毫米，瓷柱铅垂且转动灵活。

4.1.6.4 开关引线与隔离开关连接牢固，接触良好，无断股、散股，引线距接地体的距离在任何情况下不小于330毫米；引线张力不大于400N，驰度符合规定，在线索随温度纵向移动时，驰度符合规定。
