接触网施工作业指导书

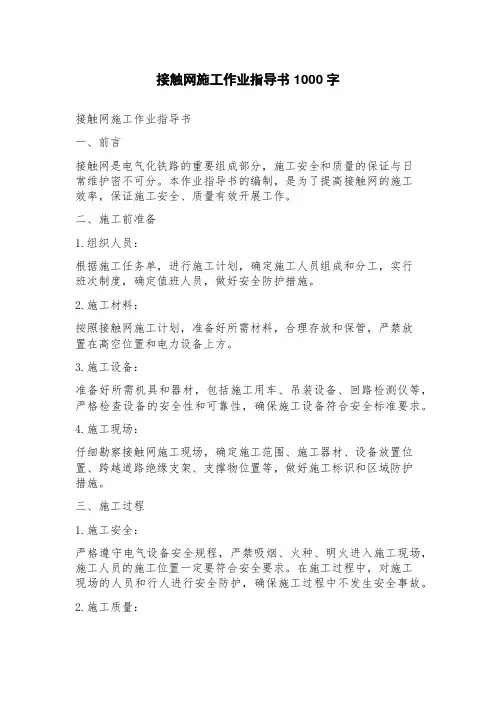

接触网施工作业指导书1000字接触网施工作业指导书一、前言接触网是电气化铁路的重要组成部分，施工安全和质量的保证与日常维护密不可分。

本作业指导书的编制，是为了提高接触网的施工效率，保证施工安全、质量有效开展工作。

二、施工前准备1.组织人员：根据施工任务单，进行施工计划，确定施工人员组成和分工，实行班次制度，确定值班人员，做好安全防护措施。

2.施工材料：按照接触网施工计划，准备好所需材料，合理存放和保管，严禁放置在高空位置和电力设备上方。

3.施工设备：准备好所需机具和器材，包括施工用车、吊装设备、回路检测仪等，严格检查设备的安全性和可靠性，确保施工设备符合安全标准要求。

4.施工现场：仔细勘察接触网施工现场，确定施工范围、施工器材、设备放置位置、跨越道路绝缘支架、支撑物位置等，做好施工标识和区域防护措施。

三、施工过程1.施工安全：严格遵守电气设备安全规程，严禁吸烟、火种、明火进入施工现场，施工人员的施工位置一定要符合安全要求。

在施工过程中，对施工现场的人员和行人进行安全防护，确保施工过程中不发生安全事故。

2.施工质量：按照接触网的设计规范，材料的质量要达到规定标准，严格按照设计图纸和施工说明进行施工。

在施工过程中，注意进行验收，严格按照质量要求验收，并及时记录好施工情况。

3.施工量的控制：施工量的控制是保证施工质量的重要手段，严格控制施工量并及时记录，确保施工量与任务量一致，不超过设计标准。

4.施工人员的管理：严格要求施工人员进入施工现场前必须进行专业培训，合格后才能进行施工，做到人员合理配置，合理轮换工作，对值班人员进行安排。

对施工过程中的人员制订相应的安全考核和奖惩办法，确保施工人员的积极性和责任心。

四、施工后收尾1.材料和设备的归还：施工结束后及时清理施工现场，归还在施工过程中所使用的机具、器材、安全设施等，存放在指定的位置。

2.施工档案的建立：对施工过程中的重要工作环节、质量评定、验收、工作量统计等情况进行记录，建立施工档案，作为今后接触网的维护与管理参考。

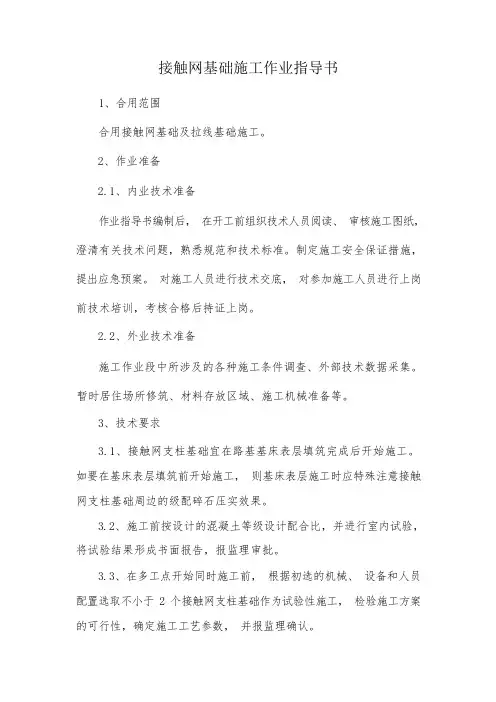

接触网工程施工作业指导书(汇编)接触网工程施工作业指导书(汇编)第一章基础施工作业指导书1. 适用范围适用于新建铁路接触网基础施工。

2. 作业准备2.1 内业技术准备认真组织学习实施性施工组织设计，阅读、审核有关设计图纸、设计文件，澄清有关技术问题；熟悉有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料；讲解基坑开挖和基础浇制的施工表和技术交底注意事项。

制定针对基坑开挖、基础浇制时的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。

2.2 外业技术准备施工作业层中所涉及的各种支柱、各类基础技术数据的收集，熟悉现场和线路情况。

准备好施工机具，满足基坑开挖和基础浇制时的施工需要。

3. 技术要求3.1 按照技术部门下发的技术交底及下部施工表施工；3.2 确认现场地质情况是否与设计一致，不符处及时与技术部门联系；3.3 根据支柱类型及基础类型确定基坑大小尺寸，施工尺寸可比设计尺寸略大0~100mm；3.4 对于易塌方区段的基坑可采取大开挖的方式，保证基础浇注后的尺寸不小于设计尺寸；3.5 基坑开挖施工过程中多次复核限界、坑深等数据，以免基坑偏斜；软横跨、硬横梁基础还要符合成对的两个基础中心线，拉线基础是否在锚支延长线上；3.6 基坑开挖前后坑口尺寸应比支柱底端尺寸大至少各200mm；3.7 基坑限界允许+60mm，坑深允许+100mm；3.8 检查基础浇制所需的材料、工具是否齐全满足施工需要；3.9 施工中，严格掌握混凝土的水灰比和配合比。

4. 施工程序与工艺流程4.1 施工程序施工程序为：施工准备→复测基坑位置→基坑开挖→复核坑深→清坑→安钢筋网→安装模板→固定螺栓→基础浇制→养护→清理场地4.2 工艺流程图5.1 施工准备施工前检查基坑开挖和基础浇制需要的工具、材料，对大绳进行检查，发现断股的，不得采用；对发电机、震动棒、电缆线、漏电开关箱要提前进行试验，对影响施工和安全因素的要立即更换。

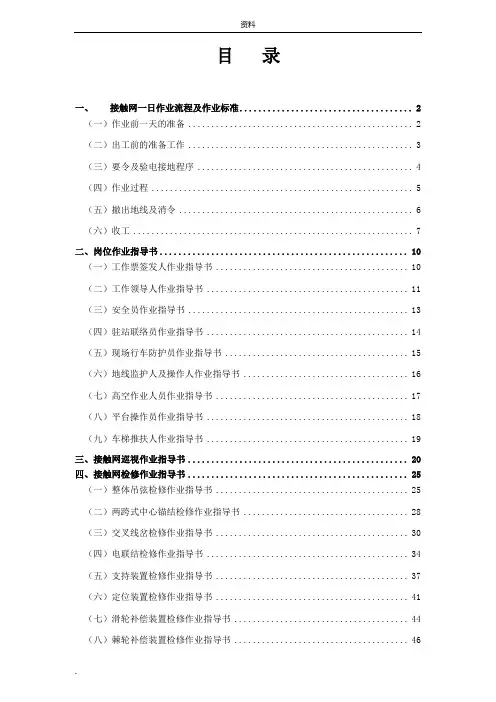

目录一、接触网一日作业流程及作业标准 (2)（一）作业前一天的准备 (2)（二）出工前的准备工作 (3)（三）要令及验电接地程序 (4)（四）作业过程 (5)（五）撤出地线及消令 (6)（六）收工 (7)二、岗位作业指导书 (10)（一）工作票签发人作业指导书 (10)（二）工作领导人作业指导书 (11)（三）安全员作业指导书 (13)（四）驻站联络员作业指导书 (14)（五）现场行车防护员作业指导书 (15)（六）地线监护人及操作人作业指导书 (16)（七）高空作业人员作业指导书 (17)（八）平台操作员作业指导书 (18)（九）车梯推扶人作业指导书 (19)三、接触网巡视作业指导书 (20)四、接触网检修作业指导书 (25)（一）整体吊弦检修作业指导书 (25)（二）两跨式中心锚结检修作业指导书 (28)（三）交叉线岔检修作业指导书 (30)（四）电联结检修作业指导书 (34)（五）支持装置检修作业指导书 (37)（六）定位装置检修作业指导书 (41)（七）滑轮补偿装置检修作业指导书 (44)（八）棘轮补偿装置检修作业指导书 (46)（九）弹簧补偿装置检修作业指导书 (48)（十）绝缘子检修作业指导书 (50)（十一）附加导线检修作业指导书 (52)（十二）隔离开关检修作业指导书 (55)（十三）避雷器检修作业指导书 (58)（十四）吸上线检修作业指导书 (61)（十五）分段绝缘器检修作业指导书 (63)（十六）扭力扳手使用作业指导书 (67)一、 接触网一日作业流程及作业标准（一）作业前一天的准备1、作业计划的接收与传达1及道岔编号一致。

2、工作票签发人及工作领导人查阅AT 分区所、AT 满足V 停作业条件。

1.工作领导人宣读工作票。

2.支柱号、行车防护、轨道车运行段、作业小组人数、线路情况等。

工时要将本次作业任务和安全措 知轨道车当班司机。

1票人签认。

2签字的票（二）出工前的准备工作)。

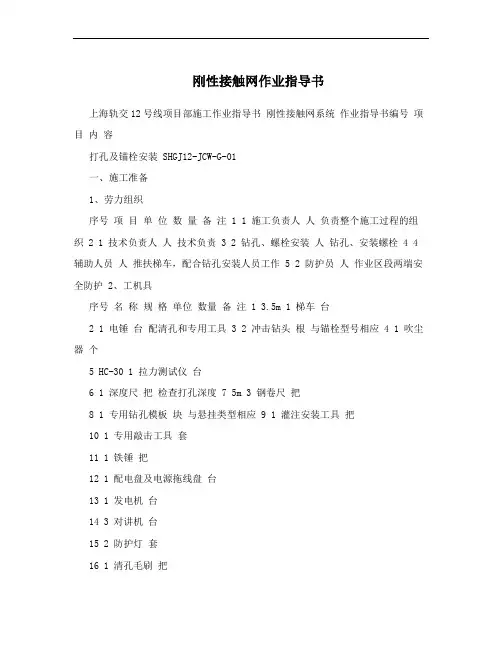

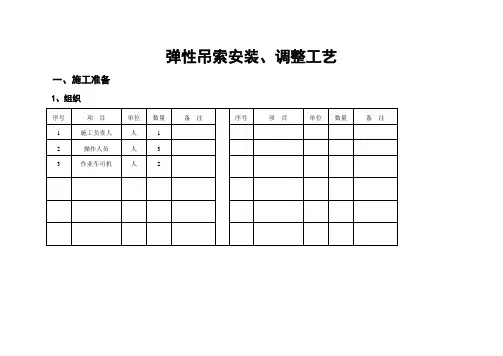

刚性接触网作业指导书上海轨交12号线项目部施工作业指导书刚性接触网系统作业指导书编号项目内容打孔及锚栓安装 SHGJ12-JCW-G-01一、施工准备1、劳力组织序号项目单位数量备注 1 1 施工负责人人负责整个施工过程的组织 2 1 技术负责人人技术负责 3 2 钻孔、螺栓安装人钻孔、安装螺栓 4 4 辅助人员人推扶梯车，配合钻孔安装人员工作 5 2 防护员人作业区段两端安全防护 2、工机具序号名称规格单位数量备注 1 3.5m 1 梯车台2 1 电锤台配清孔和专用工具3 2 冲击钻头根与锚栓型号相应4 1 吹尘器个5 HC-30 1 拉力测试仪台6 1 深度尺把检查打孔深度7 5m 3 钢卷尺把8 1 专用钻孔模板块与悬挂类型相应 9 1 灌注安装工具把10 1 专用敲击工具套11 1 铁锤把12 1 配电盘及电源拖线盘台13 1 发电机台14 3 对讲机台15 2 防护灯套16 1 清孔毛刷把17 1 清孔气囊只18 2 扳手把19 2 油画笔支3、材料设备44上海轨交12号线项目部施工作业指导书刚性接触网系统序号名称规格单位数量备注1 kg 0.5 调合漆红或白2 0.5 石笔白盒螺杆锚栓 3 套若干4 化学药剂套若干与锚栓配套二、操作程序测量及复核锚栓安装钻孔及清灰螺栓拉力测试1、测量1)、根据测量区段位置和现场实际情况，选择车站中心标、道岔岔心或者人防门等处为起测点。

道岔处定位点位置严格按照设计图纸要求。

2)、纵向测量:根据设计图纸跨距，从起测点开始按照跨距值依次进行纵向测量，在每个定位点钢轨侧面和轨枕上做好标记，并标记好定位点编号和拉出值方向，定位点编号写在轨腰处，拉出值方向在轨枕上以箭头方向标识。

一个整锚段测量后，对此锚段全长进行复核，无误后继续进行测量。

3)、测量定位遇到隧道伸缩缝、隧道连接缝、盾构区间管片接缝、或明显渗水、漏水等情况时，可适当调整跨距，但应保证跨距最大值不大于10米，且相邻跨距只差不得大于2m，对跨距调整的地方应做好记录。

接触网作业地线操作人作业标准指导书[推荐5篇]第一篇：接触网作业地线操作人作业标准指导书地线操作人作业标准指导书（岗位职责）地线操作人作业作业前准备→挂拆地线作业中→作业结束送电→撤离现场。

地线操作人的职责、工作要求：a)要服从地线监护人的指挥，遵章守纪。

对不安全和有疑问的命令，要及时果断地提出，坚持安全作业。

b)地线操作人安全等级不低于二级。

c)明确本次作业任务、封锁范围、作业内容、需停电的设备后，装设地线的位置、数量。

d)接地线应可靠安装，不得侵入限界，要有防风摆措施。

e)必须妥善保管地线、验电器，每次作业前检查试用，保证在使用时性能良好。

f)所有作业必须在地线监护人的监护下进行，严谨臆测操作。

g)与监护人共同确认绝缘用品、验电器等状态，确保满足作业需要。

h)地线、验电器、绝缘用品在运输和使用时，必须妥善保管，防止损坏。

必要时，做好防潮措施，确保其满足绝缘性能。

作业前准备：a)听从工作领导人宣读工作票和人员安排，明确接挂地线位置及安全注意事项。

b)出工前，地线操作人根据《分工单》中需带的工具、材料去料库领取，并检查地线有无断股、散股等，确保地线状态良好。

与工区材料员共同对地线的绝缘杆进行绝缘遥测试验（2500V兆欧表），测试其有效绝缘部分的绝缘电阻。

确认地线及操作杆绝缘性能良好，数量等满足作业需要。

c)工具准备：个人工具、钢丝刷、接地线、验电器、绝缘靴、绝缘手套。

d)地线出库装载时，要妥善保管。

作业停电：a)到达现场后与地线监护人共同确认接挂地线的股道、支柱、杆号，在接到地线监护人的命令后，方可进行地线操作。

b)停电前，在监护人的监护下，设好防护后地线操作人检查地线状态，先接好接地端，做好验电、接地准备（地线不得侵入限界），确认良好后向地线监护人汇报。

c)地线监护人接到工作领导人的通知后，在监护人的监护下进行验电（垂直停电作业须在停电前在带电设备上检验验电器状态），确认该设备停电，使用验电器验电的注意事项及有关规定：（1）验电器的电压等级为25kV。

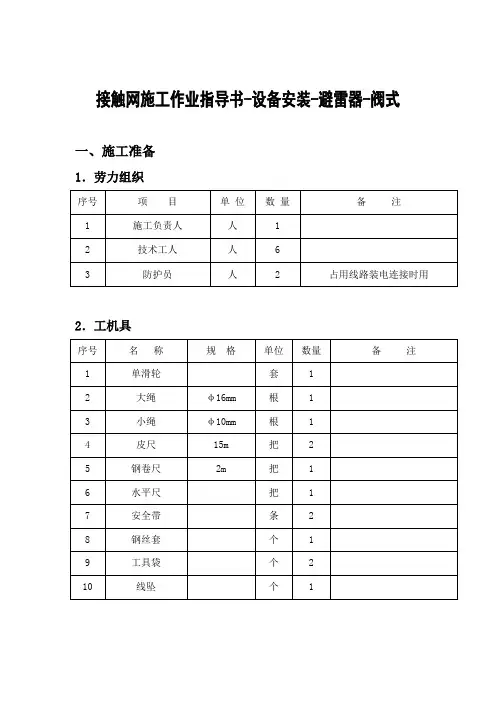

接触网施工作业指导书-设备安装-避雷器-阀式一、施工准备1．劳力组织2．工机具3．材料设备二、操作程序一．工艺流程图二．操作方法1、准备⑴对待安装的阀式避雷器进行外观检查。

⑵由试验人员对阀式避雷器作绝缘电阻值和泄漏电流值测试。

并作记录，存档。

⑶用沙纸将阀式避雷器各连接处的金属接触表面上的氧化膜及油漆清除干净，再涂一层凡士林。

2、安装、调整⑴阀式避雷器包装好，安全运至安装地点。

⑵检查避雷器托架安装是否水平，托架孔距是否正确。

⑶一人带安全带、小绳爬到杆上合适的高度。

扎好安全带。

⑷用小绳把钢丝套子、滑轮吊上来。

在支柱上高于托架角钢1.5米处挂好滑轮。

再用小绳把大绳吊上来，穿过滑轮放下去。

⑸下面的人把避雷器下节和底座连接好，用大绳拴牢，再在避雷器上系一条小绳作晃绳。

经上面的人员同意，下面人员拉绳，将避雷器吊上去。

⑹杆上、杆下人员互相配合，将避雷器徐徐拉起高于托架角钢后，杆上人员将避雷器推向安装位置落下。

杆上另一人配合穿螺栓、紧固。

⑺用同样方法，安装避雷器上节。

然后再安装另一套避雷器。

3、安装电连接⑴用皮尺测量避雷器顶端至吸流变压器台上柱顶绝缘子到双极隔离开关之间电连接线的距离。

⑵按测量尺寸预制电连接线。

用并沟线夹和设备线夹将电连接线把柱顶绝缘子至双极隔离开关之间的连接线和避雷器顶接线柱连接起来。

4、安装地线⑴测量避雷器底座上方带标记沿支柱至接地极之间的径路距离。

⑵将φ12圆钢一端绕成φ10～12的圆环，用螺栓在避雷器带标记处连接固定。

沿测量好的径路，安装接地极引线至接地极。

5、结束⑴安装完毕，收拾滑轮、钢丝套子，大绳等工具，检查现场安全无误。

⑵施工负责人填写工程记录。

三、技术标准1、绝缘电阻的测量对35kV及以下氧化锌避雷器用2500V兆欧表摇测，每节的绝缘电阻应不低于1000MΩ。

进口氧化锌避雷器每节的绝缘电阻一般按厂家的标准。

2、测量直流和泄漏电流测量直流电压U1mA及75％U1mA电压下的泄漏电流，目的是为了检查其非线性特性及绝缘性能。

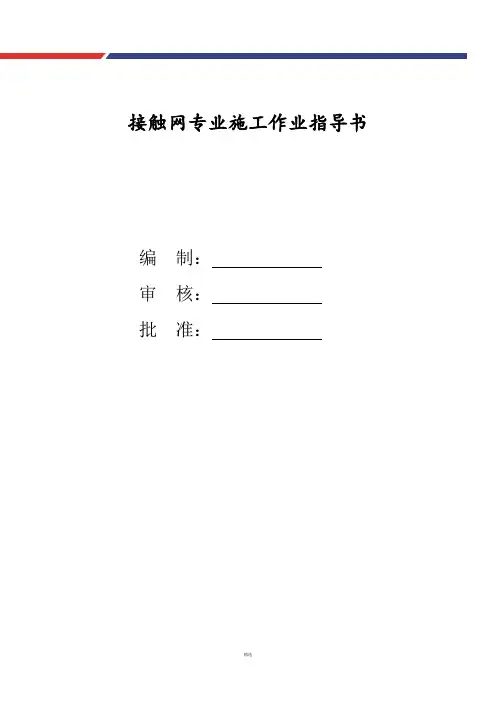

接触网专业施工作业指导书编制：审核：批准：目录第一节简单链型悬挂施工工艺流程 (4)第二节支柱及拉线基础检查 (5)第三节基坑开挖 (11)第四节支柱组立及整正 (22)第五节供电线基础浇筑 (30)第六节硬横梁架设 (37)第七节硬横梁吊柱安装 (42)第八节隧道内化学锚栓预埋 (46)第九节化学锚栓拉拔试验 (52)第十节隧道内吊柱安装 (56)第十一节附加线架设—肩架安装 (61)第十二节附加线架设—底座安装（隧道内） (65)第十三节附加线架设—拉线安装 (69)第十四节支柱装配—测量计算 (81)第十五节支柱装配—腕臂安装 (102)第十六节隧道内补偿装置安装 (108)第十七节补偿下锚—拉线安装 (111)第十八节补偿下锚—滑轮安装 (116)第十九节补偿下锚—棘轮安装 (122)第二十节承力索架设—线索展放 (130)第二十一节承力索架设—承力索归位 (138)第二十三节接触线架设 (149)第二十四节接触线中心锚结安装 (156)第二十五节吊弦预配 (158)第二十六节接触网吊弦安装 (167)第二十七节绝缘锚段关节（关节式电分相）调整 (171)第二十八节接触网接地及回流引线 (176)第二十九节分段绝缘器安装 (183)第三十节隔离开关安装 (187)第三十一节避雷器安装 (196)第三十二节 27.5kV电缆敷设 (199)第三十三节电缆头制作安装 (204)第一节 简单链型悬挂施工工艺流程。

预配车间施工现场工程技术部腕臂结构预配预留基础检查和整改支柱安装整正腕臂结构安装 拉线安装附加线架设安装 硬横梁及吊柱安装 下锚补偿装置安装 隧道测量、锚栓安装拉拨实验、吊柱安装腕臂计算参数测量腕臂结构计算、数据提供预配车间承力索架设、中锚安装、倒鞍子整体吊弦安装 定位装置初安装接触线架设、检测 接触悬挂精调电连接安装、AB 值调整 设备、接地、回流安装标识牌安装 静态检测 动态检测承力索悬挂点测量整体吊弦计算、数据提供给预配车间整体吊弦预配基坑开挖第二节支柱及拉线基础检查1 适用范围适用于怀邵衡铁路桥梁、路基地段接触网支柱基础和拉线基础检查配合2 作业准备2.1内业技术准备（1）组织技术人员学习设计图纸和相关设计文件，熟练掌握国家规范和技术标准；施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训；各施工人员经过专业培训，考核合格后上岗；（2）制定接口预留检查制度、检查记录表；（3）制作基础螺栓检查确认工具，准备测量工具。

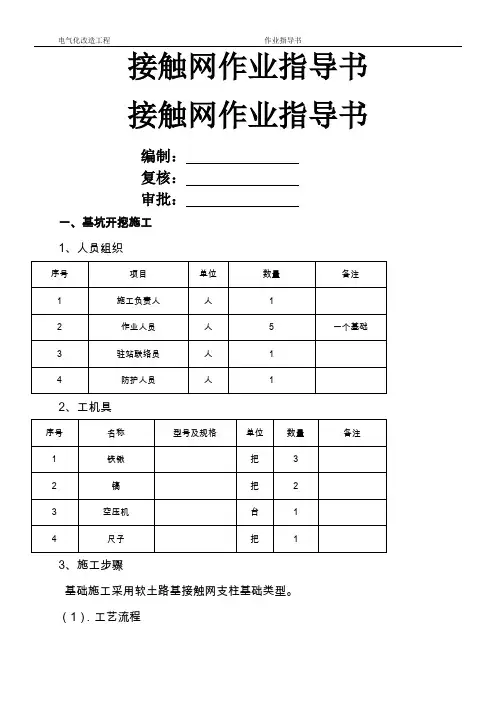

接触网作业指导书接触网作业指导书编制：复核：审批：一、基坑开挖施工1、人员组织2、工机具3、施工步骤基础施工采用软土路基接触网支柱基础类型。

（1）．工艺流程（2）．操作方法①、施工准备确认基坑类型、支柱限界，清理工作面；将需要开挖的路肩面整理平整，去除杂物，安设防道碴挡板；如遇到下雨等恶劣天气，禁止开挖基坑，已开挖未成形的基坑除加强支护、回填外，还应加强巡视、监测力度，确保路基稳定性。

基础与既有水沟位置重叠堵塞水沟时，基础浇筑完成后，及时进行水沟改移，改移后的水沟过水断面与既有保持一致。

②、基础坑开挖临线基坑开挖时，利用无列车时段开挖。

基坑开挖分两步走，第一步，按照基坑开口尺寸开挖至设计深度后，用编织袋装土将已开挖部分回填；第二步，第二天进行基坑放大角开挖、基础浇筑。

限界3.1米H型独立钢支柱基础开挖限界2.870米，基坑开挖，基础坑开挖尺寸0.7*0.7米，安装防护板。

下挖约200mm～500mm 后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖200mm安装一层防护板，直至坑深达到标准为止。

基坑开挖深度为1.5米。

③、开挖放大角：基础开挖尺寸达到要求后（深1.5米）坑底用支护木板于坑四周支护，拆除坑底防护挡板，开挖放大角，中间柱放大角为开挖0.75米，下锚柱放大角为开挖0.95米。

每开挖一个放大角后用编织袋装土将放大角回填。

当四个放大角全挖好后，取出装土编织袋立即浇筑基础。

④、接触网基坑坍塌防范措施：（1）基础坑开挖下挖约500mm后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖500mm安装一层防护板，直至坑深达到标准为止。

（2）防护板安装防护板安装顺序应由坑口向坑底安装；基坑开挖先挖四周一层，再往中间挖，每下挖约500mm，设置一层防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序挖一层，安装一层防护板，下层防护板的交错方式应与上层相反（即上层为b向坑中心缩进顶住a，下层为a向坑中心缩进顶住b）直到直到坑深达到标准为止。
