沪科版九年级物理试卷电学复习测试卷

沪科版九年级物理期末电学实验综合题复习1.小华同学用“伏安法”测量一只标有“2.5V ”字样小灯泡的电阻。

⑴如图甲所示是小华连接的实物连接图，请你用笔画线代替导线，替他把电路连接完整（要求选择合适的量程，导线不交叉）。

⑵电路连接完成后，小华闭合开关S ，发现小灯泡L 不发光，电流表、电压表如图乙所示。

电路中出现的故障可能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

⑶排除电路故障后，小华继续进行实验，并将测得的实验数据记录在右表中。

小华发现三次测量的电阻相差较大，通过交流，其他同学也都有类似的发现。

经讨论，同学们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释。

因为，如果是误差，那么三次测得的电阻值应该相差＿＿＿＿＿（选填“较大”或“较小”），并具有＿＿＿＿＿＿＿＿＿的特点（选填“逐次增大” 、“逐次减小”或“时大时小”）。

⑷通过回忆实验时小灯泡＿＿＿＿＿＿＿的变化，小华推断灯丝的电阻可能与温度有关。

经过查阅资料他了解到：灯丝的温度越高，其电阻越大，且大多数金属的电阻都具有此特点。

据此，他设计了一个简易的测温装置。

用一段具有这种性质的金属丝代替小灯泡接入图甲所示的电路中，若要满足温度升高时温度显示表的示数变大，温度显示表应由图甲中＿＿＿＿表改装而成。

2．在探究“电流与电阻的关系”的实验中有如下实验器材：电源（4.5V ），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），滑动变阻器R “50Ω1A ”，导线若干。

（1）小明连接电路如上图，请在图中用笔画线代替导线帮他将实验电路连接完整，并使滑动变阻器接入电路的阻值最大；（2）小明将5Ω的电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V ，并记下电流值；然后将5Ω电阻换成10Ω电阻，闭合开关，此时应将滑动变阻器的滑片向____________（选填“左”或“右”）实验序号l 2 3 小灯泡两端的电压U /V2.0 2.53.0 通过小灯泡的电流I /A0.18 0.20 0.23 小灯泡的灯丝电阻R / 11.1 12.5 13.0 电阻R /Ω 5 10 15电流I /A0.3 0.15 0.1甲0.6 33 15PC D ABL乙V51015123－315A1230.20.40.6－0.63S移动，当观察到电压表示数为_________V 时，才能记录电流表示数；（3）再改接15Ω的电阻，重复上述实验，得到了上表中的实验数据。

电学2一、选择题(每小题只有一个正确选项，每小题3分，共39分)1.小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是A.电能表的额定功率为1100WB.电能表的标定电流为5AC.拍照片时，小明家已消耗的电能为9316kW•hD.拍照片时，小明家已消耗的电能为931.6J2.家用的手电筒．用干电池作电源．正常发光时电流为0.32A．小灯泡的电功率接近（）A.1WB.10WC.0.1KWD.1KW3.额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么()A.甲灯的额定功率比乙灯的大B.甲灯的电阻比乙灯的大C.通过甲灯的电流强度比通过乙灯的小D.甲灯两端的电压比乙灯两端的电压大4.将一个标有“36V40W”的灯泡接入某段电路时，测得通过它的电流强度是1A，那么，它的实际功率()A.大于40WB.等于40WC.小于40WD.无法确定5.两个分别标有“220V60W”和“220V25W”字样的灯泡，如将它们并联后接在220V的电路中，则()A.电阻大的灯泡较亮B.功率大的灯泡较亮C.功率小的灯泡较亮D.两个灯泡一样亮6.有一盏“220V25W”的电灯，在额定电压下正常工作，在1min内电流做的功是()A.13200JB.5500JC.1500JD.220J7.如图所示，闭合开关，将滑片向上滑动时，观察到的现象是A.灯泡变暗，电压表示数变大B.灯泡变亮，电压表示数不变C.电路消耗的总功率变小，电压表示数不变D.电路消耗的总功率变大，电压表示数变大8.在如图所示的电路中，小灯泡上标有“6V、6W”字样，当变阻器的滑片P移到b端时，干路中的电流强度为1.5安培，则在电路中变阻器的电阻值变化范围是（电源电压不变）A.0～6欧姆B.0～12欧姆C.0～18欧姆D.0～24欧姆9.要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R来实现，那么可以采取的办法有()A.U不变，使电阻变为B.使电压和电阻分别变为、C.使电压和电阻分别变为、D.U不变，使电阻变为2R10.在电路中，电流对电风扇做功的过程实质是将电能转化为内能和机械能的过程，则电流做功的多少A.一定等于此过程中获得的热能B.一定等于此过程中获得的机械能C.一定小于电风扇获得的机械能D.一定等于电风扇消耗的电能11.下列用电器中,利用电流热效应工作的是A.电风扇B.电动机C.电视机D.电饭锅12.电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A.导线的绝缘皮隔热B.导线散热比电烙铁快C.通过导线的电流小于通过电烙铁的电流D.导线的电阻远小于电烙铁电热丝的电阻13.如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、Rc且R A=Rc>R B．当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为T A、T B、T C．对三)：（）支温度计示数的判断，下列说法正确的是(均不计热损失，比热容C水>C煤油A.T A＝T B＜T CB.T A＝T C＞T BC.T C＞T A＞T BD.T A＞T B＞T C二、填空题(每小题3分，共27分)14.一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇．电池板在太阳光的照射下，将________能转化为电能，驱动电风扇工作．电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了1h，电流做功为________J．15.某37英寸液晶电视机的铭牌上有“220V200W”的字样，则该电视机正常工作1小时消耗_________kW·h的电能．16.右表是某种家用电热水器的铭牌上所列的主要技术参数．请根据铭牌中的数据计算，此热水器在额定电压下工作时，通过电热水器的电流约为_________A．(保留一位小数)17.小华开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸"的原因可能是____________．根据小华家自动空气开关上的铭牌(如图所示)．他家的电路允许使用的电器总功率最大为________W．18.据报道，青岛一个小伙子在自家居民楼顶上，自己设计、组装了一套微型太阳能发电站，被媒体称为“中国家庭光伏电站第一人”．(1)该太阳能发电站发电时，将光能转化为______能，太阳能发电具有___________的优点；(2)该太阳能发电站工作8h可发电10kW·h，则其功率是_________kW；(3)10kW·h的电能，如果由热电转化效率为30％的热电厂来供电，需要完全燃烧煤_________kg．(煤的热值q煤=3×107J/kg，1kW·h=3.6×106J)19.如图所示，电源电压恒定．小灯泡L标有“3V0.6W”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3A，则R的阻值为_______Ω，此时灯泡L和电阻R消耗的功率之比是__________．20.小明家安装了新的感应式电能表，一个月后此表的面板如图所示，这个月他家用电_______kW h ，电能表的转盘转过了_____圈，小明家最多能接入总功率为_________W的用电器。

一、选择题1．一根均匀的电阻线电阻为R，若现在需要一只阻值为R/4的电阻,下列方法可行的是.（）A、取其长度的1/2B、取其横截面积的1/2C、将其拉长为原来的两倍D、对折后并列使用2．对R＝U/I的理解，下列说法正确的是（）A．对某一导体来说，它两端的电压越大，其阻值越大 B．对某一导体来说，它的电阻与通过它的电流成反比C．对于两个并联着的导体来说，它们阻值的大小可以由相应电流值的大小来反映D．导体的电阻由其电压与电流的比值所决定3．在图所示的电路中（电阻与灯的阻值不等），电源电压保持不变。

闭合开关S后，过了一会儿，电流表读数突然增大，而电压表与电流表示数的比值不变，则下列判断中正确的是（）A. 灯L断路，电压表示数变大B. 灯L短路，电压表示数变大C. 电阻R断路，电压表示数变大D. 电阻R短路，电压表示数变大5．在探究串联电路电压的实验中，高同学连接了如图所示电路，在开关断开时，发现电压表示数为6V，合上开关后，发现电压表示数变为2V。

，对这一电路分析正确的是（）A．R1电压与R2电压之比为3∶1 B．R1电阻与R2电阻之比为2∶1C．R1电流与R2电流之比为2∶1 D．R1电压与R2电压之比为1∶26．如图所示，电源电压保持不变。

当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。

则电阻R1与R2的比值为（）A．1:3 B．3:l C．4:1 D．1:47．如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8. 如图所示的两个电路中，电源电压相等且保持不变。

闭合开关S，当滑动变阻器的滑片P都向右移动时，流经灯泡L1和L2的电流I1、I2的变化情况是（）A．I1变小，I2不变 B．I1、I2都变大C．I1变大，I2变小 D．I1、I2都变小9．如图所示，电源电压不变，当滑片P向左滑动时则（）A、电流表的示数增大，电压表的示数减小B、电流表的示数变小，电压表的示数变大C、电流表的示数增大，电压表的示数变大D、电流表的示数变小，电压表的示数变小二、填空题11．如图所示，电阻R2的阻值为2Ω，当开关S断开时，电流表的示数为1A,电压表的示数为4V；当开关S 闭合时，电流表的示数为_______A，电压表的示数为______V。

沪科版九年级物理第十四章了解电路章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列物体中，通常情况下属于导体的是（）A．小钢勺B．玻璃杯C．橡胶垫D．塑料吸管2、如图所示的电路中，闭合开关S后，通过两个灯泡L1、L2的电流分别为I1、I2，通过电源的电流为I。

下列判断中一定正确的是（）A．I>I1>I2B．I=I1+I2C．I=I1=I2D．I>I1=I23、如图为某小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。

住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。

下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．4、小明按如图所示的电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（）A．A处最大B．B处最大C．C处最大D．三处都是一样大5、电动自行车两刹车手柄中各有一只开关S1和S2。

在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。

以下电路符合要求的是（）A．B．C．D．6、如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法正确的是（）A．橡胶棒带电是通过摩擦的方法创造了电荷B．验电器的工作原理是异种电荷相互排斥C．验电器的箔片在此过程中失去了电子D．橡胶棒在和毛皮摩擦的过程中得到了电子7、下列电学基础知识说法正确的是（）A．摩擦起电的实质是质子发生了转移；导体因为得失电子而容易导电B．电路中的电流方向与自由电子定向移动的方向相同C．电源的作用就是给电路两端提供电压D．家庭中使用的电热水器的发热体用的是超导材料8、在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（）A．B．C．D．9、电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

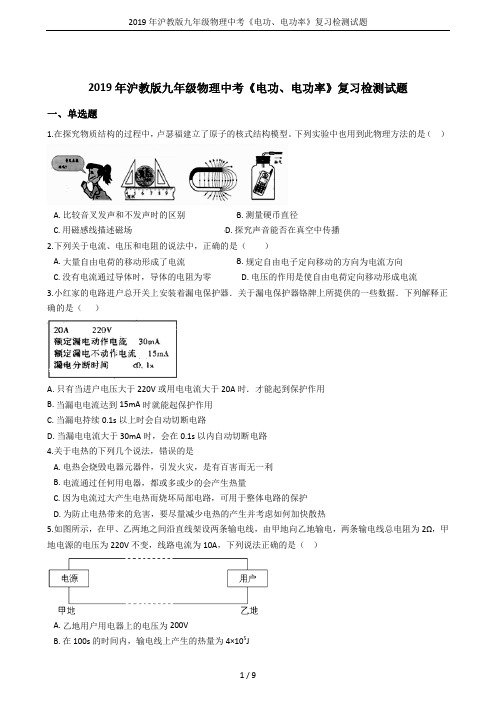

2019年沪教版九年级物理中考《电功、电功率》复习检测试题一、单选题1.在探究物质结构的过程中，卢瑟福建立了原子的核式结构模型。

下列实验中也用到此物理方法的是（）A. 比较音叉发声和不发声时的区别B. 测量硬币直径C. 用磁感线描述磁场D. 探究声音能否在真空中传播2.下列关于电流、电压和电阻的说法中，正确的是（）A. 大量自由电荷的移动形成了电流B. 规定自由电子定向移动的方向为电流方向C. 没有电流通过导体时，导体的电阻为零D. 电压的作用是使自由电荷定向移动形成电流3.小红家的电路进户总开关上安装着漏电保护器．关于漏电保护器铬牌上所提供的一些数据．下列解释正确的是（）A. 只有当进户电压大于220V或用电电流大于20A时．才能起到保护作用B. 当漏电电流达到15mA时就能起保护作用C. 当漏电持续0.1s以上时会自动切断电路D. 当漏电电流大于30mA时，会在0.1s以内自动切断电路4.关于电热的下列几个说法，错误的是A. 电热会烧毁电器元器件，引发火灾，是有百害而无一利B. 电流通过任何用电器，都或多或少的会产生热量C. 因为电流过大产生电热而烧坏局部电路，可用于整体电路的保护D. 为防止电热带来的危害，要尽量减少电热的产生并考虑如何加快散热5.如图所示，在甲、乙两地之间沿直线架设两条输电线，由甲地向乙地输电，两条输电线总电阻为2Ω，甲地电源的电压为220V不变，线路电流为10A，下列说法正确的是（）A. 乙地用户用电器上的电压为200VB. 在100s的时间内，输电线上产生的热量为4×105JC. 当乙地用户消耗的总功率增大时，用户用电器上的电压也增大D. 当乙地用户消耗的总功率增大时，相同时间内输电线上产生的热量增多6.对于我们所学的电学知识，下列说法正确的是（）A. 电视机的后盖有许多孔，是为了通风散热B. 家庭电路中空气开关跳闸一定是发生了短路C. 所有用电器的外壳都必须接地D. 开光必须接在电灯和零线之间7.如图所示是阻值相同的电阻组成的四个电路图，如果电源电压都一样，在相同的时间里产生的热量多的电路是（）A. B. C. D.8.小明家的电饭锅电源线坏了，他在网上新买了一根，使用时闻到橡胶的焦糊味，他立即拔下电源插头，发现这根电源线很热，其他用电器仍然正常工作，你认为引起电源线过热的原因可能是（）A. 电路的电压过高B. 新买的电源线过短C. 新买的电源线过粗D. 新买的电源线过细9.物理学中研究一个变量与多个变量之间的关系时，常常采用控制变量法．在探究同一品牌电热器电流产生的热量与电功率的关系时，需要控制的变量是（）A. 电流B. 电压C. 电阻D. 通电时间10.为了让同学们养成善于观察的好习惯，老师们倡导大家对身边一些常见的物理量进行估测，其中符合实际的是（）A. 正常人心脏跳动1 次时间约0.2sB. 洗澡水的温度是100℃C. 高速公路的限速为120m/sD. 一本八年级物理课本的宽度约为18.50cm11.一位同学沿教学大楼的楼梯匀速登高了10m，该同学登楼做的功最接近（）A. 500 JB. 500 WC. 5000 JD. 5000W12.下列家用电器中，利用电流热效应工作的是（）A. 抽油烟机B. 电视机C. 电饭煲D. 电风扇二、填空题13.在水平地面上，用50N力沿水平方向拉着重为100N的小车前进5m，拉力做的功等于________J，重力做的功________J．14.某家庭电路中电能表的表盘上标有“720r/kW•h10（20）A”，该电能表允许连接的用电器的最大总功率是________W；若现在只有一个用电器工作，发现5分钟表盘转了60转，则该用电器的功率是________W．15.电子式电能表表盘上标有“3200imp/（kW•h）”字样（imp表示闪烁次数）．将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为________ kW•h，该用电器的额定功率是________ W．16.在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P自左端向中点移动时，（均电压表V1的示数将________，电压表V2示数变化量大小与电流表A示数变化量大小的比值将________．选填“变大”、“不变”或“变小”）17.将质量初温相同的铝、铜、铁三个球，浸没在沸水中煮较长的一段时间，则三个球的温度________ ．从沸水中吸热最多的是________ 球，吸热最少的是________ 球．（已知C铝＞C铁＞C铜）18.如图，AB间的弹簧中间有可收缩的导线将变阻器接入电路，R1为定值电阻．当闭合S，A板上受到压力增大时，电流表示数将________，此时电路总功率将________，此装置可作压力计使用，当压力减小时，压力计指针向左摆动，应把________（电流表/电压表）改装为压力计．19.如图所示，闭合S，当滑动变阻器的滑片P向右移动时，电流表A的示数将________，电压表V的示数将________（选填“变小”、“不变”或“变大”）三、综合题20.在如图所示的电路中，电源电压不变，R1=3Ω，R2=6Ω．（1）当S1、S3断开，S2闭合时，电流表示数为1A，求电源电压．（2）当S1、S3闭合，S2断开时，求电路中的总功率；（3）通电1min，电阻R1产生的热量．21.李岚家里新买了一台功率可调的双功率电热水器，图甲所示的是该电热水器的铭牌，图乙所示的是电热水器的工作电路示意图。

轧东卡州北占业市传业学校电路练习题1、如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是〔〕2、如下列图电路中，当开关S1、S2均闭合后，那么〔〕A．L1、L2都能发光 B．L1、L2都不能发光C．L l能发光，L2不能发光 D．L l不能发光，L2能发光3、小施的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。

平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。

小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好〔相当于一个开关断开〕，那么代表该扇门的指示灯就会发光。

以下电路图中符合要求的是：( )4、为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。

以下电路设计中符合要求的是〔〕5、HY有两道门，只有当两道门都关上时〔关上一道门相当于闭合一个开关〕，值班室内的指示灯才会发光，说明门都关上了．以下列图中符合要求的电路是〔〕6、击剑比赛中，当甲方运发动的剑〔图中用“S甲〞表示〕击中乙方的导电服时，电路导通，乙方指示灯亮。

当乙方运发动的剑〔图中用“S乙〞表示〕击中甲方的导电服时，电路导通，甲方指示灯亮。

下面能反映这种原理的电路是〔〕7、以下四个电路图中与右边实物图相对应的是28、关于图中的实物连接图，以下说法正确的选项是〔〕A B C D13A．L1和L2是串联B．L1和L3是串联C．L1、L2、L3是串联D．L1、L2、L3是并联9、如下列图为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断( )A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联10、如下列图的电路中，那么以下说法中正确的选项是( )A．S闭合后，L1、L2并联且都能发光B．S 闭合后，电路将发生短路C．要使L1、L2串联，可去掉导线 aD．假设将导线 M 从接线柱 B 改接到接线柱 A 上，那么电路发生短路11、家用电吹风由电动机和电热丝等组成，为了保证电吹风的平安使用，要求：电动机不工作时，电热丝不能发热；电热丝发热和不发热时，电动机都能正常工作。

沪科版九年级物理第十四章了解电路单元测试卷满分：100分时间：90分钟一、选择题(每题3分，共30分)1．把气球在头发上摩擦几下，靠近细水流，看到如图所示的现象。

下列有关说法正确的是()A．气球与头发摩擦创造了电荷B．水流被气球吸引而带上了电C．这是异种电荷相互吸引的现象D．气球和头发间电荷发生了转移(第1题)(第2题)2．如图所示的电路，三盏灯泡始终完好，当S闭合后，不会发光的灯是() A．L1、L2B．L1、L3C．L2、L3D．L1、L2、L33．如图所示的是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。

当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。

由此判断电路的故障是()A．L1开路B．L2开路C．L1短路D．L2短路(第3题)(第4题) 4．小明设计了一个电吹风电路图，电路图如图所示，a、b、c、d为四个固定触点，转动扇形金属触片P的位置可同时接触两个触点，使电吹风可处于关机、吹热风和吹冷风三种工作状态，下列说法正确的是()A．触片P同时接触b、c，电吹风吹热风B．触片P同时接触a、b，电吹风吹热风C．触片P同时接触c、d，电吹风吹冷风D．触片P同时接触a、b，电吹风吹冷风5．用电流表测某一电路中的电流，若选用0～0.6 A量程，则测得的电流为0.18 A，若选用0～3 A量程，则测得的电流为0.2 A，那么该电路中的电流应为()A．0.2 A B．0.18 AC．0.19 A D．以上答案都对6．下列电学实验操作中，正确的是()A．连接电路时，开关处于断开状态B．直接用导线将电源的正、负极连接C．测量用电器两端电压时，电压表应与被测用电器串联D．连接电路时使电流从电流表的“－”接线柱流进，从“＋”接线柱流出7．如图甲所示，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6 A，则下列说法错误的是()(第7题)A．电流表A1的读数是0.3 AB．灯泡L1和L2并联C．电流表A1一定连接“－、3”接线柱D．通过灯L1的电流为0.9 A8．小明连接的电路如图所示，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到a与b、b与c、c与d和a与c两点，灯L1、L2均不发光，再用导线连接到b与d两点时，灯L1发光，L2不发光，由此判定电路的故障可能是()A．灯L1与开关S均短路B．灯L1与开关S均开路C．灯L2与开关S均短路D．灯L2与开关S均开路(第8题)(第9题)9．如图所示，在“用电流表测电流”的实验中，电路的其他部分都已连接完毕，只有导线M还未连入电路。

九年级电学专题复习1．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等2．下列常见的电压值中，不正确的是（）A．家庭电路的电压是220VB．一节新干电池的电压是2VC．手机电池的电压一般是3.7VD．对人体安全的电压是不高于36V3．如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表4．学校的每个教室里有九盏日光灯，由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯连接方式是（）A．有些灯串联，有些灯并联B．每三盏灯串联后再并联在电路中C．9盏灯全部是并联D．每三盏灯并联后再串联在电路中5．在图中的四个电路图中，与实物图对应的是（）A ．B ．C ．D ．6．如图所示，把一根中间戳有小孔（没戳穿）的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。

用丝绸摩擦过的玻璃棒靠近吸管的一端，两者相互吸引。

则（）A．摩擦时吸管上的部分正电荷转移到餐巾纸上B．餐巾纸与吸管摩擦时吸管失去电子显正电性C．餐巾纸与吸管摩擦时吸管得到电子显负电性D．摩擦后的吸管与摩擦后的玻璃棒带同种电荷7．中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管只有当两把钥匙都插入钥匙孔（相当于闭合开关时，电动门才会打开，单独使用某一把钥匙不能使门打开，下列图中符合要求的电路是（）A ．B ．C ．D ．8．四个悬挂着的轻质小球，相互作用情况如图所示，下列说法正确的是（）A．A、B 两球一定带不同种电荷B．B、C、D 球都带同种电荷，A 球带异种电荷C．A 球一定不带电，B、C 两球带不同种的电荷D．A 球可能不带电，B、C、D 三球一定带同种电荷9．关于如图所示电路的判断正确的是（）A．S1断开，S2闭合时，灯L1亮B．S1闭合，S2断开时，灯L1、L2都不亮C．S1、S2都闭合时，灯L1不亮、灯L2亮D．S1、S2都闭合时，灯L1、L2都亮10．关于生活中的一些电路连接，下列判断不正确的是（）A．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的B．由于某一盏灯短路使保险丝熔断时，其他所有电器都会停止工作，因此保险丝是接在干路上的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道的电灯是由声控开关和光控开关共同控制的，只有在黑暗并且有声音时才能亮，所以声控开关、光控开关与灯是串联的11．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯L1和L2两端的电压分别为（）A．1.2V 4.8V B．4.8V 1.2VC．1.2V 6V D．6V 1.2V12．如图所示，在探究“导体中的电流与导体电阻的关系”实验中，采用滑动变阻器的主要目的是（）A．保持导体两端电压不变B．改变导体两端电压C．改变导体中的电流大小D．多次测量减少误差13．关于电流、电压、电阻的关系，下列说法正确的是（）A．在电压一定时，导体的电阻跟通过导体的电流成反比B．在电阻一定时，通过导体的电流跟导体两端的电压成正比C．在电流一定时，导体电阻跟导体两端电压成正比D．导体两端的电压与通过导体的电流成正比、与导体的电阻成正比14．当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（）A．插座短路B．开关短路C．台灯内部出现短路D．台灯插头短路15．收音机复读机上的“音量V olume”旋钮，能够控制声音的响度。

【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。

在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．利用电流的热效应工作的家用电器是()A．电风扇B．笔记本电脑C．电视机D．电饮水机2．电灯的亮度由以下哪个因素决定()A．灯泡的电阻B．灯泡的额定电压C．灯泡的额定功率D．灯泡的实际功率3．如图所示，对比图中白炽灯和LED灯将电能转化为其他形式能的情况，可得()(第3题)A．白炽灯发光时，电能主要转化为光能B．白炽灯发光时，灯丝会凝华C．LED灯可以把电能全部转化为光能D．LED灯发光的效率较高4．安装在小亮家中的电能表如图所示，下列说法正确的是()(第4题)A．小亮家已经消耗的电能为25 086 JB．此电能表转盘每小时最多能转过3 600转C．此电能表的标定电流是10 AD．此电能表可以在4节干电池串联做电源的电路中使用5．在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按选项中的四种方式连接放入水槽，并接入相同电源。

通电相同时间后，水温最高的是()A BC D6．科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。

当袋中药液量减少时()A．接到电路中滑动变阻器电阻变大B．电压表示数减小C．灯泡的亮度变暗D．电路总功率变小(第6题)(第7题)7．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U-I关系如图所示。

在确保电路安全的前提下，下列说法正确的是()A．两灯正常发光时，甲灯的电阻较小B．两灯并联，只能使甲灯正常发光C．两灯并联，电路消耗的最大功率为14．4 WD．两灯串联在16 V的电路中，甲、乙两灯消耗的功率之比为3 18．如图所示，将标有“3 V 3 W”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，只有一个灯泡正常发光，假设灯泡电阻不变，则L1两端的电压及通过L1的电流分别是()。

初中物理学习材料唐玲出品电学测试题一、选择题（每空3分，共36分）1、 甲、乙两个电阻之比为3∶5，将他们串联在电路中，则甲、乙电阻两端电压之比为（ ） A ． 5∶3 B ． 3∶5 C ． 1∶1 D ． 无法比较2、由欧姆定律公式I=U ／R 变形得R=U ／I ，对此，下列说法中正确的是 （ ） A ．加在导体两端的电压越大，则导体的电阻越大 B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关3、甲乙丙三导体两端分别加6V 、6V 、15V 的电压，三导体的电流分别为2.4A 、1.2A 、1.2A ，下列说法中正确的是 （ ） A 、甲的电阻最大 B 、乙的电阻最大C 、丙的电阻最大D 、三导体的电阻相等4、如下中图所示的电路中，电源电压恒定不变，当开关S 闭合时 （ ）A ．电压表示数变小，电流表示数变小，灯变暗B ．电压表示数变大，电流表示数变大，灯变亮C 电压表示数不变，电流表示数不变，灯的亮度不变D 电压表示数不变，电流表示数变小，灯变暗5、如图所示，电源电压恒定．闭合开关S 1S 2，电压表示数为9V ，电流表示数为1.5A ；断开开关S 2，电压表示数为6V ．则R l 和R 2的 阻值分别是（ ）A.6Ω 2ΩB.6Ω 3ΩC.4Ω 2ΩD.4Ω 3Ω6、如图所示电路中电源电压U=4.5V 且保持不变，定值电阻R 1=5Ω，变阻器R 2最大阻值为20Ω，电流表量程为0-0.6A ，电压表量程为0-3V 。

为保护电表，变阻器接入电路的阻值范围是（ ） A.0Ω-10Ω B.0Ω-20Ω C.5Ω-20Ω D.2.5Ω-10Ω7、如图，电源电压不变，当开关S 闭合，滑动变阻器滑片P 向右移动时，下列判断正确的是 ( )A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数不变，电压表示数变大D ．电流表示数不变，电压表示数变小8、如图，电源电压为36V ，L 1和L 2为两只相同的灯泡，关于电压表的示数，下述判断中正确的是 A ．开关S 断开，电压表示数为36V B ．开关S 闭合，电压表示数为36V C ．开关S 断开，电压表示数为0 D ．开关S 闭合，电压表示数为09、标有“4V 0.25A ”的小灯泡和“201A ”的滑动变阻器连接在如图所示的电路中，电源电压为6V ，电流表量程为“0～0.6A ”，电压表量程为 “0～3V ”．为确保电路安全，闭合开关时，滑动交阻器接入电路的阻值变化范围应控制在 ( ) (不考虑温度对电阻的影响)A ．0～8B ．8～16C ．16～20D ．以上答案都不对10、如图10所示电路中，电源电压保持不变，闭合开关S 1、S 2，两灯都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是 ( ) A ．L 1亮度不变，电流表示数变小 B ．L 1亮度不变，电流表示数不变 C ．L 1的亮度增大，电流表示数不变 D ．L 1亮度增大，电流表示数变小11、如图11所示，电源电压保持不变，闭合开关S 后，将滑动变阻器R ：的滑片P 向左滑动，下列说法正确的是 （ ） A ．电流表A 的示数变小，电压表V1的示数变大7题图6题图4题图5题图8题图10题图 11题图 12题图B．电流表A的示数变小，电压表V1的示数不变C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A示数之比不变12、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片向左移动时（）A.灯泡L1亮度不变，L2变亮B.电流表示数变小，电压表示数不变C. 电流表示数不变，电压表示数变大D. 电流表、、电压表示数均不变二、填空题（13题每空1分其余，每空2分，共22分）13、某同学在探究“电流与电压和电阻的关系”的实验中，他先保持_______不变，研究出电流跟电压的关系；再保持________不变，研究出电流跟电阻的关系；最后分析归纳得出欧姆定律。
