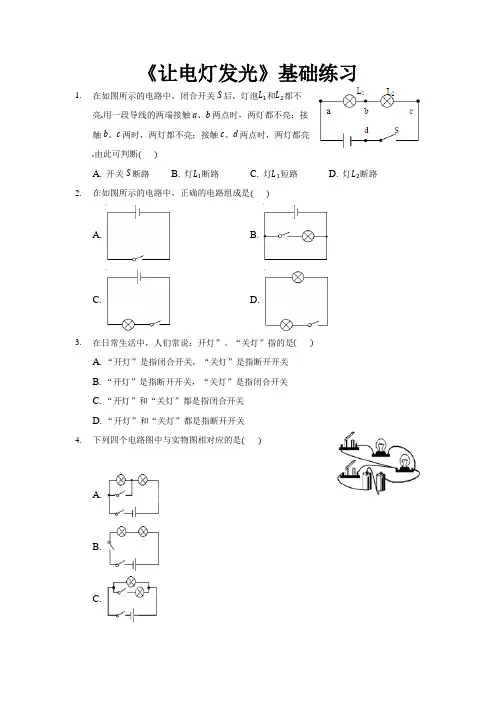

《让电灯发光》基础练习1.在如图所示的电路中，闭合开关S后，灯泡和都不亮用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两时，两灯都不亮；接触c、d两点时，两灯都亮由此可判断A. 开关S断路B. 灯断路C. 灯短路D. 灯断路2.在如图所示的电路中，正确的电路组成是A. B.C. D.3.在日常生活中，人们常说：开灯”、“关灯”指的是A. “开灯”是指闭合开关，“关灯”是指断开开关B. “开灯”是指断开开关，“关灯”是指闭合开关C. “开灯”和“关灯”都是指闭合开关D. “开灯”和“关灯”都是指断开开关4.下列四个电路图中与实物图相对应的是A.B.C.D.5.手电筒的构造如图所示，电源为两节干电池，下列说法正确的是A. 弹簧为绝缘体B. 按键相当于开关C. 灯泡发光时，两端电压为4VD. 灯泡发光时，电能转化为化学能6.如图所示是小明所画手电筒的电路图，其中正确的是A. B.C. D.7.如图所示的电路中，开关闭合后，电源会发生短路的是A. B.C. D.8.如图所示是一只磁控猴子，只要你拿走它手上的香蕉，它就不停地大吵大闹；你把香蕉还给它，它就停止吵闹。

香蕉的作用相当于电路中的A. 导线B. 开关C. 电源D. 发声器9.关于电路的知识，下列说法中不正确的是A. 一般的电路是由电源、用电器、开关和导线组成B. 金属中的电流方向跟自由电子定向移动方向相反C. 为使两灯同时亮，同时灭，两灯一定要串联D. 在电路中，电源是把其他形式的能转化为电能10.一个完整的电路由______ 提供电能的、______ 控制电路通断的、______ 消耗电能的装置，以及提供电流路径的______ 组成．11.如图所示电路：闭合开关后电路将______选填“通路”或“断路”或“短路”；去掉导线a后，电路是______联电路；改变a、b、c三根导线中一根的接法，使电路成为并联电路先在原导线上打“”，后用笔画线代替导线画出符合要求的导线．12.如图所示，把两种不同的金属片A、B插入柠檬，制成“水果电池”，与电压表连接在一起。

九年级物理上册《第十四章了解电路》单元检测卷及答案(沪科版)一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,下列说的是( )法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( ) A.电路完好无故障 B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S 1、S 2都闭合,灯泡L 1和L 2并联C.开关S 1、S 2都闭合,通过灯泡L 1、L 2的电流大小无法确定D.闭合S 1、S 2中任意一个开关,都会有灯泡发光 三、作图题(共4分)19.(2分)灯L 1、L 2串联,用电压表测灯L 2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S 1控制指示灯L 1和电铃;开关S 2控制指示灯L 2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计. (1)实验器材:丝绸、玻璃棒、塑料梳子、细线等. (2)实验的原理: . (3)实验方案及判断方法: .22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U AB /V U BC /V U AC /V 1.41.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L两端的电压,理由是.2(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E 处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U AC=0 V、U AD=3 V、U AE=3 V.(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?参考答案1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC 19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。

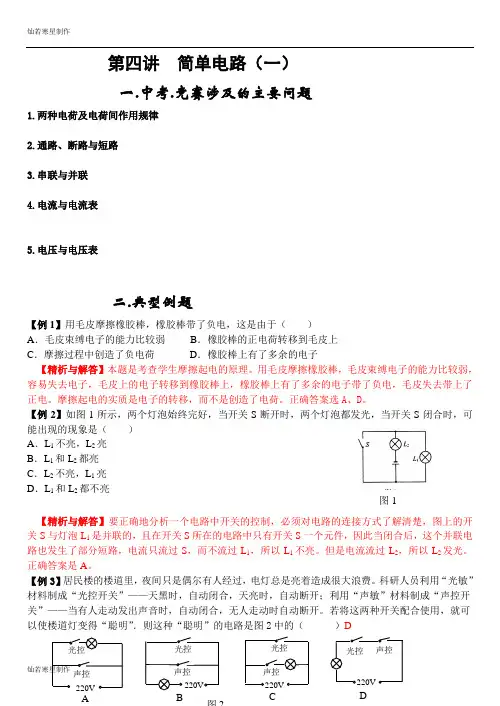

第四讲 简单电路（一）一.中考.竞赛涉及的主要问题1.两种电荷及电荷间作用规律2.通路、断路与短路3.串联与并联4.电流与电流表5.电压与电压表二.典型例题【例1】用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于（ ）A ．毛皮束缚电子的能力比较弱B ．橡胶棒的正电荷转移到毛皮上C ．摩擦过程中创造了负电荷D ．橡胶棒上有了多余的电子【精析与解答】本题是考查学生摩擦起电的原理。

用毛皮摩擦橡胶棒，毛皮束缚电子的能力比较弱，容易失去电子，毛皮上的电子转移到橡胶棒上，橡胶棒上有了多余的电子带了负电，毛皮失去带上了正电。

摩擦起电的实质是电子的转移，而不是创造了电荷。

正确答案选A 、D 。

【例2】如图1所示，两个灯泡始终完好，当开关S 断开时，两个灯泡都发光，当开关S 闭合时，可能出现的现象是（ ）A ．L 1不亮，L 2亮B ．L 1和L 2都亮C ．L 2不亮，L 1亮D ．L 1和L 2都不亮【精析与解答】要正确地分析一个电路中开关的控制，必须对电路的连接方式了解清楚，图上的开关S 与灯泡L 1是并联的，且在开关S 所在的电路中只有开关S 一个元件，因此当闭合后，这个并联电路也发生了部分短路，电流只流过S ，而不流过L 1，所以L 1不亮。

但是电流流过L 2，所以L 2发光。

正确答案是A 。

【例3】居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是图2中的（ ）D光控光控 光控 光控 声控 图1【精析与解答】逐一分析四个选项中的电路：选项A 中的电路可以实现“光控”，无法实现“声控”，有声音时反而会造成短路；B 中的电路既可以单独实现“光控”，也可以单独实现“声控”，但无法实现夜晚声、光共同控制的目的；C中的电路可以实现“声控”，无法实现“光控”，天黑时，电路闭合反而会造成短路。

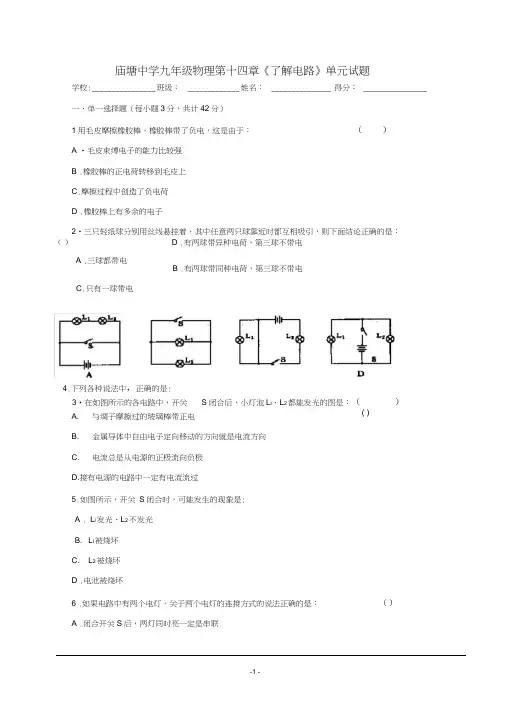

庙塘中学九年级物理第十四章《了解电路》单元试题学校: ________________ 班级： _____________ 姓名： _______________ 得分： ________________ 一、单一选择题（每小题3分，共计42分） 1用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于： （ ）A •毛皮束缚电子的能力比较强B .橡胶棒的正电荷转移到毛皮上C .摩擦过程中创造了负电荷D .橡胶棒上有多余的电子2•三只轻纸球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是：3•在如图所示的各电路中，开关S 闭合后，小灯泡L i 、L 2都能发光的图是：（）A. 与绸子摩擦过的玻璃棒带正电B. 金属导体中自由电子定向移动的方向就是电流方向C.电流总是从电源的正极流向负极D.接有电源的电路中一定有电流流过5.如图所示，开关 S 闭合时，可能发生的现象是: A . L i 发光、L 2不发光 B. L i 被烧坏 C. L 2被烧坏 D .电池被烧坏6 .如果电路中有两个电灯，关于两个电灯的连接方式的说法正确的是： （）A .闭合开关S 后，两灯同时亮一定是串联（ ）A .三球都带电B .有两球带同种电荷，第三球不带电C .只有一球带电D .有两球带异种电荷，第三球不带电 4.下列各种说法中，正确的是: ( )B .闭合开关S后，两灯同时亮一定是并联C .闭合开关S 后，只有一灯亮一定是串联D •闭合开关S 后，只有一灯亮一定是并联 7.下列说法中正确的是 ：A •电路中可以只有电流而没有电压B •电源是产生电压的必要装置C .导体中有大量的自由电荷，只要构成通路，导体中就会有电荷通过D .电路中只要有电压，就会有电流&关于电流表和电压表的使用，下列说法错误的是： A •使用前都应检查指针是否指零 B .若有两个量程，一般都先用大量程："试触”C .两表都不能将两接线柱直接接到电源的两极上D •接入电路时，都应使电流从正接线柱流入，从负接线柱流出9.如图所示，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验 电器，则下列有关判断正确的是:A .电流方向为甲T 乙，甲箔片张角减小，乙箔片张角增大B .电流方向为乙T 甲，甲箔片张角减小，乙箔片张角增大C .电流方向为乙T 甲，甲、乙张角不变D .因为只有甲箔片上带负电，所以铜棒中无电流,甲、乙箔片张角都不变10•教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关便于控制。

沪科版初三物理电流和电路模块串联电路和并联电路练习一、单选题1.在部分公交车后门两侧的扶手上，各装有一个按钮开关，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车．如图所示的四个电路中符合设计要求的是：（）A. B.C. D.2.小红家台灯的插头插在如图所示的插座上，插座上有一个开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示，小红断开或闭合S1、S2时，记录现象如表，由小红的记录可判定出关于L1、L2的连接方式可能是下列电路图中的（）开关状态插座指示灯（L1）台灯（L2）闭合S1，断开S2亮不亮断开S1，闭合S2不亮不亮S1和S2都闭合亮亮B.C. D.3.下列电路图中两灯属于串联的正确电路是()A.B.C.D.4.关于如图所示的电路图，下列说法不正确的是（）A.闭合S2、S3 ，断开S1时，只有L1发光 B.闭合S1、S3 ，断开S2时，L1和L2都能发光C.闭合S1、S2 ，断开S3时，电路是短路 D.闭合S2 ，断开S1、S3时，电路是短路5.如图所示电路，闭合开关S，L1与L2并联，电流表A2测通过L2电流的是（）A. B.C. D.6.家庭里的照明电灯是并联的，判定的依据是（）。

A.闭合开关，电灯会亮B.断开开关，电灯会熄灭C.只有把线路情形了解清晰，才能进行判定D.断开任何一盏灯，都不阻碍其它灯的工作情形7.图中用电压表能测量出电灯L1两端的电压的是:A.B.C. D.8.小华有一发光棒，闭合开关，众小灯齐发光；一段时刻后，其中一小灯熄灭，如图所示，关于该小灯灭的缘故以及众小灯的电路连接方式，下列猜想中合理的是（）A.若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联 B.若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C.若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联 D.若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联9.（2021•宜昌）两只小灯泡L1和L2连接在同一电路中，以下哪个特点能够确认两灯是并联的（）A.两灯亮度不同B.两灯两端的电压相等 C.通过两灯的电流相等 D.通过两灯的电流不相等10.如图甲所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。

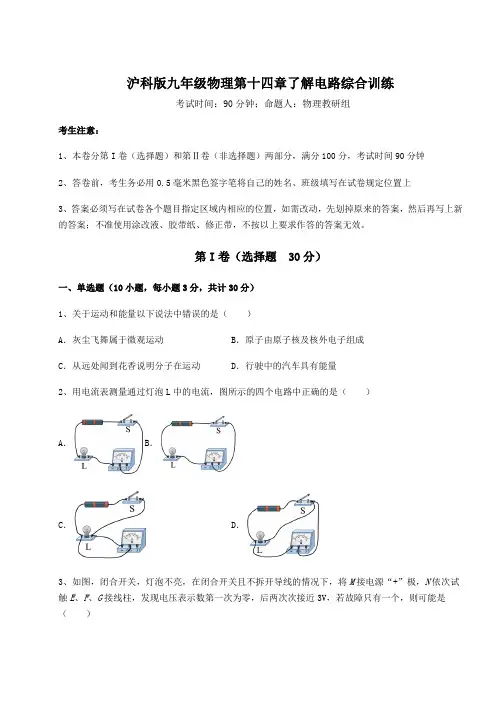

沪科版九年级物理第十四章了解电路综合训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于运动和能量以下说法中错误的是（）A．灰尘飞舞属于微观运动B．原子由原子核及核外电子组成C．从远处闻到花香说明分子在运动D．行驶中的汽车具有能量2、用电流表测量通过灯泡L中的电流，图所示的四个电路中正确的是（）A．B．C．D．3、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，后两次次接近3V，若故障只有一个，则可能是（）A．滑动变阻器断路B．灯泡断路C．开关断路D．灯泡短路4、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流（）A．亮的电流大B．暗的电流大C．两者电流相同D．无法比较5、用丝绸摩擦过的玻璃棒A接触不带电的验电器的金属球B时，验电器的金属箔张开，如图甲所示；用玻璃棒A靠近（不接触）不带电的验电的金属球B时，验电器的金属箔也张开，如图乙所示。

下列说法中正确的是（）A．丝绸与玻璃棒相比，玻璃棒的原子核对电子的束缚能力要强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图甲中，玻璃棒A上的一部分电子转移到金属箔上D．图乙中，金属箔上的一部分电子转移到金属球B上6、如图为某小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。

住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。

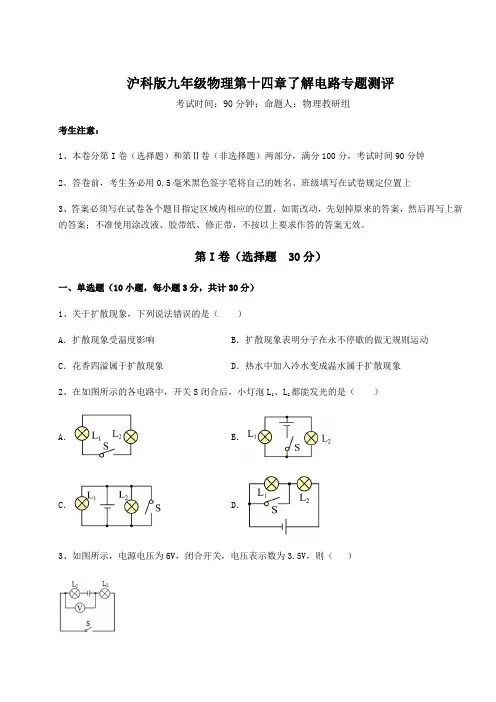

沪科版九年级物理第十四章了解电路专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于扩散现象，下列说法错误的是（）A．扩散现象受温度影响B．扩散现象表明分子在永不停歇的做无规则运动C．花香四溢属于扩散现象D．热水中加入冷水变成温水属于扩散现象2、在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（）A．B．C．D．3、如图所示，电源电压为6V，闭合开关，电压表示数为3.5V，则（）A．L1两端电压为2.5V B．L1两端电压为3.5VC．电压表测L1两端电压D．L2两端电压为2.5V4、下列电学基础知识说法正确的是（）A．摩擦起电的实质是质子发生了转移；导体因为得失电子而容易导电B．电路中的电流方向与自由电子定向移动的方向相同C．电源的作用就是给电路两端提供电压D．家庭中使用的电热水器的发热体用的是超导材料5、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，后两次次接近3V，若故障只有一个，则可能是（）A．滑动变阻器断路B．灯泡断路C．开关断路D．灯泡短路6、有A、B、C三个轻质小球，其中A球带负电。

现将A分别与B、C靠近，它们相互作用的情况如图1甲、乙所示，下列判断正确的是（）A．B球一定带负电B．B球可能不带电C．C球一定带正电D．C球可能不带电7、下列关于电压、电流的说法正确．．的是（）A．用电压表“0~15V”、“0~3V”量程分别测量同一电路中某电阻两端电压，示数分别为2V、2.2V，则该电阻两端电压为2.2VB．电路分析中，应该将电流表视为一个阻值很大的电阻C．电压表、电流表均不能直接接在电源的正负极之间D．电流看不见，我们通常用水流来比作电流，这种科学思维方法被称作归纳法8、如图所示的电路中，用甲，乙两只电流表测量电路中的电流，以下说法中正确的是（）A．甲表测的是L2的电流B．乙表测的是L2的电流C．甲表与灯L1并联了D．甲表测的是干路中的电流9、用丝绸摩擦过的玻璃棒A接触不带电的验电器的金属球B时，验电器的金属箔张开，如图甲所示；用玻璃棒A靠近（不接触）不带电的验电的金属球B时，验电器的金属箔也张开，如图乙所示。

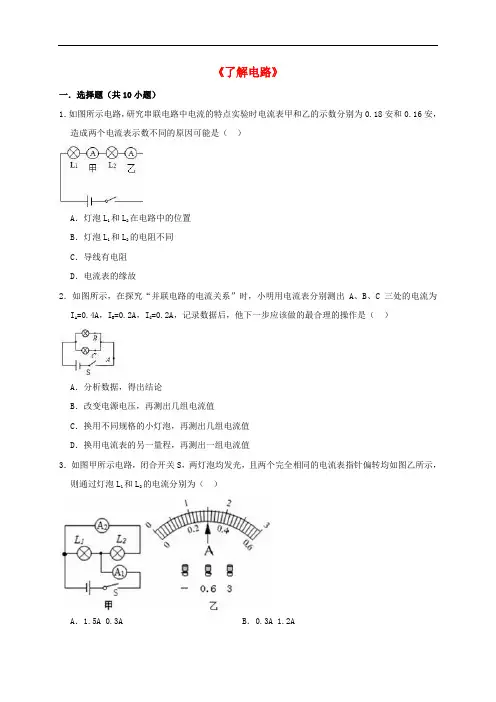

《了解电路》一．选择题（共10小题）1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2在电路中的位置B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表的缘故2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为I A=0.4A，I B=0.2A，I C=0.2A，记录数据后，他下一步应该做的最合理的操作是（）A．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2AC．1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然堆积B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．下列说法中正确的是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创造电荷的过程D．静电总是有害的6．以下说法中与事实最为符合的是（）A．一节新的7号南孚电池电压为1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．通过技术改进，热机的效率可以达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和 L2串联B．甲是电流表，乙是电压表，灯L1和 L2并联C．甲是电压表，乙是电流表，灯L1和 L2串联D．甲是电压表，乙是电流表，灯L1和 L2并联9．一只电压表有0～3V和0～15V两个量程，某次实验中用的是0～3V量程，而从0～15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多选题（共5小题）11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A．100mA B．10mA C．0.1A D．1000mA12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a=1A、I b=0.4A、I c=0.6A，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（）A．电路的总电流为1.5AB．通过灯L1、L2的电流都为0.3AC．通过灯L1的电流为1.2AD．电流表A1的示数是1.2A14．下列数据中最符合实际的是（）A．一节新干电池的电压为1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再具有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A．B．C．D．三．填空题（共5小题）16．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。

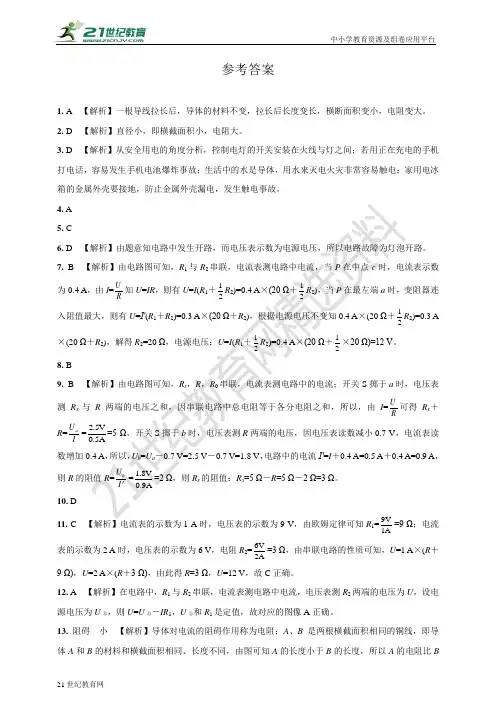

参考答案1. A 【解析】一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大。

2. D 【解析】直径小，即横截面积小，电阻大。

3. D 【解析】从安全用电的角度分析，控制电灯的开关安装在火线与灯之间；若用正在充电的手机打电话，容易发生手机电池爆炸事故；生活中的水是导体，用水来灭电火灾非常容易触电；家用电冰箱的金属外壳要接地，防止金属外壳漏电，发生触电事故。

4. A5. C6. D 【解析】由题意知电路中发生开路，而电压表示数为电源电压，所以电路故障为灯泡开路。

7. B 【解析】由电路图可知，R 1与R 2串联，电流表测电路中电流，当P 在中点c 时，电流表示数为，由I =U R 知U =IR ，则有U =I (R 1＋12R 2)=0.4 A ×(20 Ω＋12R 2)，当P 在最左端a 时，变阻器连入阻值最大，则有U =I′(R 1＋R 2)=0.3 A ×(20 Ω＋R 2)，根据电源电压不变知0.4 A ×(20 Ω＋12R 2)=0.3 A ×(20 ＋R 2)，解得R 2=20 Ω，电源电压：U =I (R 1＋12R 2)=0.4 A ×(20 Ω＋12×20 Ω)=12 V 。

8. B9. B 【解析】由电路图可知，R x ，R ，R 0串联，电流表测电路中的电流；开关S 掷于a 时，电压表测R x 与R 两端的电压之和，因串联电路中总电阻等于各分电阻之和，所以，由I =UR可得R x ＋R =a U I 2.5V0.5A=5 Ω，开关S 掷于b 时，电压表测R 两端的电压，因电压表读数减小0.7 V ，电流表读数增加0.4 A ，所以，U b =U a －0.7 V=2.5 V －0.7 V=1.8 V ，电路中的电流I′=I ＋0.4 A=0.5 A ＋0.4 A=0.9 A ，则R 的阻值R =b U I =1.8V0.9A=2 Ω，则R x 的阻值：R x =5 Ω－R =5 Ω－2 Ω=3 Ω。

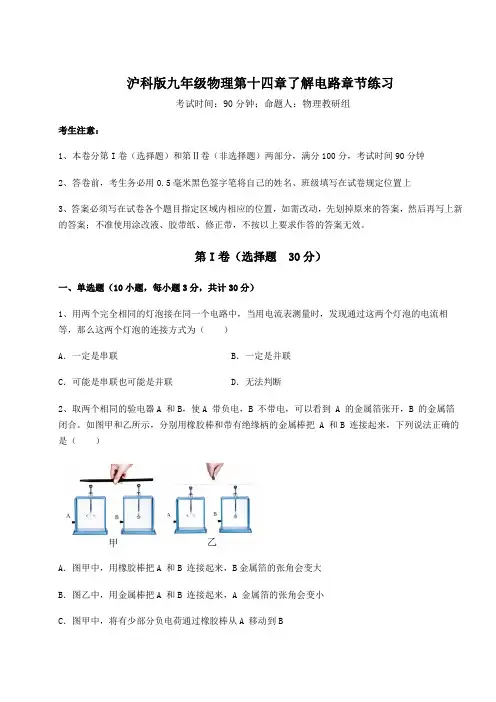

沪科版九年级物理第十四章了解电路章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、用两个完全相同的灯泡接在同一个电路中，当用电流表测量时，发现通过这两个灯泡的电流相等，那么这两个灯泡的连接方式为（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．无法判断2、取两个相同的验电器A 和B，使A 带负电，B 不带电，可以看到 A 的金属箔张开，B 的金属箔闭合。

如图甲和乙所示，分别用橡胶棒和带有绝缘柄的金属棒把 A 和B 连接起来，下列说法正确的是（）A．图甲中，用橡胶棒把A 和B 连接起来，B金属箔的张角会变大B．图乙中，用金属棒把A 和B 连接起来，A 金属箔的张角会变小C．图甲中，将有少部分负电荷通过橡胶棒从A 移动到BD．图乙中，电流将通过金属棒从 A 流到B3、如图所示为某同学连接电路的实物图，但是由于连接借误，一旦闭合开关会引起电源短路，现只需要拆除一根导线就可以让两灯泡串联，现要拆除的导线是（）A．a B．b C．c D．d4、如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。

此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。

这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是（）A．B．C．D．5、下列关于电压说法正确的是（）A．一节新的干电池的电压是3VB．对人体安全电压不高于36VC．我国家庭电路的电压是200VD．电路两端只要有电压，该电路中就一定有电流6、如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热，下列估测最合理的是（）A．充电宝的质量约为5kg B．充电宝给手机充电时提供的电压为36VC．充电宝的直径约为10cm D．微微发热的充电宝温度约为20℃7、如图，用毛皮摩擦过的橡胶棒按触验电器金属球，两金属箔张开。

初中物理学习材料唐玲出品第四讲简单电路（一）一.中考.竞赛涉及的主要问题1.两种电荷及电荷间作用规律2.通路、断路与短路3.串联与并联4.电流与电流表5.电压与电压表二.典型例题【例1】用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于（）A．毛皮束缚电子的能力比较弱 B．橡胶棒的正电荷转移到毛皮上C．摩擦过程中创造了负电荷 D．橡胶棒上有了多余的电子【精析与解答】本题是考查学生摩擦起电的原理。

用毛皮摩擦橡胶棒，毛皮束缚电子的能力比较弱，容易失去电子，毛皮上的电子转移到橡胶棒上，橡胶棒上有了多余的电子带了负电，毛皮失去带上了正电。

摩擦起电的实质是电子的转移，而不是创造了电荷。

正确答案选A、D。

【例2】如图1所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1不亮，L2亮B．L1和L2都亮C．L2不亮，L1亮D．L1和L2都不亮图1【精析与解答】要正确地分析一个电路中开关的控制，必须对电路的连接方式了解清楚，图上的开关S与灯泡L1是并联的，且在开关S所在的电路中只有开关S一个元件，因此当闭合后，这个并联电路也发生了部分短路，电流只流过S，而不流过L1，所以L1不亮。

但是电流流过L2，所以L2发光。

正确答案是A。

【例3】居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是图2中的（ ）D【精析与解答】 逐一分析四个选项中的电路：选项 A 中的电路可以实现“光控”，无法实现“声控”，有声音时反而会造成短路；B 中的电路既可以单独实现“光控”，也可以单独实现“声控”，但无法实现夜晚声、光共同控制的目的；C 中的电路可以实现“声控”，无法实现“光控”，天黑时，电路闭合反而会造成短路。

沪科版九年级物理第十五章探究电路专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于家庭电路和安全用电，下列说法或做法中正确的是（）A．用沾有水的手按开关B．三脚插头较长的那只脚无用C．电线着火时，应先切断电源再救火D．为安全起见，电灯的控制开关可以安装在零线上2、如图是某家庭电路的一部分，下列说法正确的是（）A．零线与地线之间的电压为220VB．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路3、如图所示电路中，电源两端电压保持不变。

开关S闭合后，灯L1、L2都发光。

一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变。

产生这一现象可能是由于（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路4、如图所示，我们应该从柘城武校失火事件中得到启示，电动自行车在楼道中充电时电源线短路能引发火灾。

下列做法符合安全用电原则的是（）A．电动车充电线绝缘皮破损后仍可继续使用B．电线着火时应迅速泼水浇灭火焰C．保险丝烧断后，可用铜丝临时代替D．发生电火灾时应立即切断电源5、李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．导体两端的电压为零时，导体的电阻也为零B．甲的电阻小于乙的电阻C．在乙的两端加上1V的电压时，通过乙的电流为0.1AD．将甲、乙两电阻并联接到电压为2V的电源上，干路电流为0.6A6、力的单位是为了纪念下列哪位物理学家而命名的（）A．牛顿B．欧姆C．帕斯卡D．安培7、如图所示电路，只闭合开关S1，灯L2发光，两表均有示数。

沪科版九年级物理第十四章了解电路专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，开关闭合后，两灯不发光，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A．小灯泡L1短路B．小灯泡L2断路C．电流表短路D．小灯泡L1断路2、如图为某小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。

住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。

下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．3、在如图所示电路中，电源电压为3V保持不变。

滑动变阻器滑片P位于中点。

用一电源电压为6V 的电源替换原有电源后，下列方法中一定不能．．使电压表V1示数与电压表V2示数之差与替换电源前它们的差值相同的是（）A．用阻值大于R1的电阻替换定值电阻R1，向右移动滑片B．用阻值大于R1的电阻替换定值电阻R1，向左移动滑片C．用阻值小于R1的电阻替换定值电阻R1，向右移动滑片D．用阻值小于R1的电阻替换定值电阻R1，向左移动滑片4、如图所示的四个选项中，符合原子的核式结构的是（）A．B．C．D．5、下列能说明组成物质的分子都在不停的运动的是（）A．新冠病毒的传播B．扫地时灰尘飞扬C．冬日大雪纷飞D．墙里开花墙外香6、如图所示为某同学连接电路的实物图，但是由于连接借误，一旦闭合开关会引起电源短路，现只需要拆除一根导线就可以让两灯泡串联，现要拆除的导线是（）A．a B．b C．c D．d7、如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V8、如图所示，电源电压为6V，闭合开关，电压表示数为3.5V，则（）A．L1两端电压为2.5V B．L1两端电压为3.5VC．电压表测L1两端电压D．L2两端电压为2.5V9、如图所示的电路中，要使电阻R1和R2组成串联电路，则应将（）A．S2闭合，S1、S3断开B．S3闭合，S1、S2断开C．S1、S2闭合，S3断开D．S2、S3闭合，S1断开10、小明观察到击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮；反之，当乙击中甲时，甲方指示灯亮；下列电路符合要求的是（）A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题3分，共计15分）1、如图所示，往细玻璃管内先注入一半的清水，再缓缓注入适量染成红色的酒精，将玻璃管反复颠倒几次，使酒精和水充分混合，观察到混合液的液面降低了，该实验说明________。

沪科版九年级物理第十五章探究电路专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列现象能说明分子在做无规则运动的是（）A．秋天落叶纷飞B．气体容易被压缩C．百合花散发着浓郁的香气D．把瓶子中的水倒入杯中2、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。

地磅工作时，重物越重，电表的示数就越大。

下列的四幅电路图中，R＇是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）A．B．C．D．3、做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。

你认为小华阻止爸爸的原因是（）A．会造成家庭电路中的电流过大，空气开关跳闸B．会使两孔插座短路C．不能将电火锅的金属外壳和大地相连D．电火锅可以工作，没有安全隐患4、如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，从油量表（由电流表安装而成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（）A．电路中的电流减小，油箱油面降低B．电路中的电流增大，油箱油面降低C．电路中的电流增大，油箱油面升高D．电路中的电流减小，油箱油面升高5、力的单位是为了纪念下列哪位物理学家而命名的（）A．牛顿B．欧姆C．帕斯卡D．安培6、如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电压表和电流表的变化情况是（）A．电压表和电流表示数都变小B．电压表示数变大，电流表示数变小C．电压表和电流表示数都变大D．电压表示数变小，电流表示数变大7、小明的学习桌上放有一盏节能台灯，接在家庭电路中正常发光，如图所示。

沪科版九年级物理第十四章了解电路专项测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如实物图所示，以下判断正确的是（）A．L1与L2并联，电流表测L1的电流，电压表测L1两端的电压B．L1与L2并联，电流表测干路的电流，电压表测L2两端的电压C．L1与L2串联，电流表测L2的电流，电压表测L2两端的电压D．L1与L2串联，电流表测L1的电流，电压表测L1两端的电压2、如图所示，有四个轻质小球甲、乙、丙、丁，已知乙带正电，那么甲、丙的带电情况是（）A．丙带负电、甲带正电B．丙带负电、甲带负电或不带电C．丙带正电、甲带正电D．丙带正电、甲带负电或不带电3、下列实物图中，与电路图对应的是（）A．B．C．D．4、如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。

此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。
