九年级物理 电学综合测试 沪科版

沪科版九年级物理期末电学实验综合题复习1.小华同学用“伏安法”测量一只标有“2.5V ”字样小灯泡的电阻。

⑴如图甲所示是小华连接的实物连接图，请你用笔画线代替导线，替他把电路连接完整（要求选择合适的量程，导线不交叉）。

⑵电路连接完成后，小华闭合开关S ，发现小灯泡L 不发光，电流表、电压表如图乙所示。

电路中出现的故障可能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

⑶排除电路故障后，小华继续进行实验，并将测得的实验数据记录在右表中。

小华发现三次测量的电阻相差较大，通过交流，其他同学也都有类似的发现。

经讨论，同学们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释。

因为，如果是误差，那么三次测得的电阻值应该相差＿＿＿＿＿（选填“较大”或“较小”），并具有＿＿＿＿＿＿＿＿＿的特点（选填“逐次增大” 、“逐次减小”或“时大时小”）。

⑷通过回忆实验时小灯泡＿＿＿＿＿＿＿的变化，小华推断灯丝的电阻可能与温度有关。

经过查阅资料他了解到：灯丝的温度越高，其电阻越大，且大多数金属的电阻都具有此特点。

据此，他设计了一个简易的测温装置。

用一段具有这种性质的金属丝代替小灯泡接入图甲所示的电路中，若要满足温度升高时温度显示表的示数变大，温度显示表应由图甲中＿＿＿＿表改装而成。

2．在探究“电流与电阻的关系”的实验中有如下实验器材：电源（4.5V ），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），滑动变阻器R “50Ω1A ”，导线若干。

（1）小明连接电路如上图，请在图中用笔画线代替导线帮他将实验电路连接完整，并使滑动变阻器接入电路的阻值最大；（2）小明将5Ω的电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V ，并记下电流值；然后将5Ω电阻换成10Ω电阻，闭合开关，此时应将滑动变阻器的滑片向____________（选填“左”或“右”）实验序号l 2 3 小灯泡两端的电压U /V2.0 2.53.0 通过小灯泡的电流I /A0.18 0.20 0.23 小灯泡的灯丝电阻R / 11.1 12.5 13.0 电阻R /Ω 5 10 15电流I /A0.3 0.15 0.1甲0.6 33 15PC D ABL乙V51015123－315A1230.20.40.6－0.63S移动，当观察到电压表示数为_________V 时，才能记录电流表示数；（3）再改接15Ω的电阻，重复上述实验，得到了上表中的实验数据。

九年级物理电与磁综合测试卷姓名：___________班级：___________考号：___________一、单选题1．如图所示，当开关闭合，L1、L2都发光，过一段时间后其中一盏灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因是( )A．L1短路B．L2短路C．L1断路D．L2断路2．关于家庭电路和用电安全，下列说法不正确的是A．空气开关跳闸，可能是电路中出现了短路B．更换灯泡时，应先断开开关C．使用试电笔时，手不能接触触电笔的金属体D．卫生间应该安装有防水盖的插电盒开关3．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。

以下说法正确的是A．毛皮和橡胶棒摩擦的过程中创造了电子B．毛皮和橡胶棒摩擦的过程中橡胶棒失去电子C．验电器的金属箔片张开是因为带了异种电荷D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒4．在微波的传输过程中，必须每隔50千米左右就要建设一个微波中继站．中继站的作用是A．增大微波传输速度B．增大微波的频率C．处理上一站传来的信号并发射D．反射上一站传来的信号5．如图所示，弹簧测力计下端吊一铁球，当它们在水平放置的条形磁铁的上方沿水平直线从左端移到右端的过程中，弹簧测力计的示数A．变大B．变小C．先变大后变小D．先变小后变大6．关于电路，下列说法中不正确的是A．电源是电路中能量和电压的来源B．电荷的定向移动形成电流C．电路中有电源就有电流D．用电器的作用是把电能转化为其他形式的能7．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（）A．A的电阻是B电阻的两倍B．B两端电压为3V时通过B的电流为0.6AC．将A、B串联在电路中，A两端电压与B两端电压相等D．将A、B并联在电路中，通过A的电流与通过B的电流不相等8．关于家庭电路及安全用电，下列说法中正确的是A．低于220 V的电压对人体都是安全的B．家用电器或电线着火时，应该迅速用水来灭火C．保险装置、插座、导线、家用电器等达到使用寿命应及时更换D．教室里一个开关可以同时控制三盏日光灯，这三盏日光灯一定是串联9．以下几种常用的用电器，1 小时消耗电能最接近1度的是（）A．电饭锅B．照明用LED 灯C．手机D．电视机10．某个同学进行测量电阻器电阻的实验时，将电路连成如图所示，电源电压不变，滑动变阻器的滑片P从 a 端滑到b端的过程中（）A．电流表、电压表示数都减小B．电流表、电压表示数都增大C．电流表示数减小、电压表示数不变D．电流表示数增大、电压表示数减小二、填空题11．晓明设计了一个体重计，给出了原理电路图，如图所示，是定值电阻，是滑动变阻器．能够实现体重越大，滑动变阻器接入电路电阻__________（选填“越大”或“越小”或“不变”），电流表示数__________（选填“变大”或“变小”）．12．如图所示是一个同学家里的电能表，电能表上所显示的数值反映了他家5月份的用电情况，这时电能表的示数为_________kW·h；从电能表上可以看出，这个同学家接入用电器的电功率最多允许达到______W。

沪科版九年级全一册物理综合检测试卷(满分100分，考试用时90分钟)一、选择题(本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24分) 1．关于温度、热量和内能，下列说法正确的是()A．一碗水倒掉一半后，内能减小B．物体的温度越低，含有的热量越少C. 0 ℃的冰块，内能可能为零D．物体的温度越高，所含热量越多2．下列现象的形成过程中需要吸热的是()A BC D3．关于安全用电，下列说法正确的是()A．正在工作的灯泡上有灰尘，可用湿毛巾擦B．更换灯泡不必断开控制灯泡的开关C．人跟火线接触，一定会发生触电事故D．电磁炉功率大，但多数使用的是两孔插座，是因为多数电磁炉没有金属外壳4．关于能源，下列说法不正确的是()A．垃圾分类有利于环保和节约能源B．太阳能和天然气都属于可再生能源C．光电池板将光能转化为电能D．核反应堆中发生的是可控制的核裂变5．下列对电和磁的相关叙述，正确的是()A．所有用电器都只能用三脚插头B．摩擦起电的实质是产生了电荷C．如图所示，磁体甲的右端是N极D．磁体周围的磁感线是真实存在的6．如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片向右滑动，则下列说法中正确的是()A．电压表的示数变大B．电流表的示数变小C．滑动变阻器R2接入电路中的电阻变小D．电压表示数与电流表示数的比值变大7．如图所示是小雨根据测量数据绘制的通过小灯泡的电流I随它两端电压U变化的关系图像．根据图像信息，下列说法中正确的是()A．小灯泡的电阻随电压的增大而减小B．小灯泡两端电压为1 V时，小灯泡的实际功率为3 WC．若将两只同样规格的小灯泡并联在2 V的电源两端，电源电压保持不变，电路中的总电流为0.45 AD．若将两只同样规格的小灯泡串联在2 V的电源两端，电源电压保持不变，两只小灯泡消耗的总功率为0.6 W8．驾驶员在驾驶汽车时必须系安全带．为了提醒驾驶员系安全带，汽车上设置了安全带指示灯．当驾驶员坐在座椅上时，座椅下的开关S1闭合．若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．能实现上述功能又最为合理的电路图是()二、填空题(本大题共10个小题，每小题2分，共20分)9．可以直接从自然界获得的能源叫一次能源，必须通过消耗一次能源才能获得的能源叫二次能源．石油、风能、天然气、煤、电能等能源中，属于可再生能源的是，属于二次能源的是.10．现在的卫星通信，大多采用相对地球“静止”的同步卫星作中继站，最少需要颗同步卫星才可以实现全球通信，卫星与地面之间的通信是通过实现的．11．实验中观察到体积为V1的水和体积为V2的酒精混合后体积为V，并且V＜V1＋V2，这个现象说明.昆明人常听的汽车广播FM 95.4的频率是95.4 MHz(MHz＝106Hz)，它的波长是(计算结果保留整数)m.12．水的比热容为 4.2×103J/(kg·℃)，2 kg水温度升高 1 ℃吸收的热量是J；大到核电站，小到汽车，都是使用水作为散热的物质，这是因为水的比其他物质大得多．13．如图所示的是汽油机的冲程；一台单缸四冲程汽油机转速为1 200 r/min，则汽油机1 s内做功次．14．已知a、b、c是三个轻质小球，它们相互作用情况如图所示，已知b带负电，则a (选填“可能”或“一定”)带正电；若用丝绸摩擦过的玻璃棒去靠近c，二者将相互.15．如图所示，如果闭合开关S时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，L2发光，则可能的故障是(选填“L1开路”或“L1短路”)．如果闭合开关S时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，可能的故障是.16．如图所示，是电和磁知识中的两个重要实验装置．甲是在磁场中转动的线圈产生电流的实验装置，实验中的现象是现象；乙的原理是通电线圈在磁场中受力转动，在动圈式话筒、扬声器和电铃这几个用电器中就是根据这一原理制成的．17．如图所示，一定值电阻R0与最大阻值为60 Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.6 A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.2 A．则定值电阻R0＝Ω，电源的电压U＝V.18．如图所示的电路中，电源电压为6 V并保持不变，定值电阻R为10 Ω，滑动变阻器R′标有“20 Ω0.5 A”字样，电流表量程为0～0.6 A，电压表量程为0～3 V．闭合开关，移动滑片P的过程中，为保证电路元件安全，滑动变阻器R′接入电路的最小阻值为Ω，电路的最小功率为W.三、作图、实验及探究题(本大题共4个小题，共31分)19．(9分)(1)如图甲所示的温度计的示数是.甲(2)宾馆的客房一般都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮．请将房间内的简化电路(如图乙所示)补充完整．乙(3)根据小磁针的指向在图丙括号里标出电源的“＋”“－”极，并标出磁感线的方向．丙20．(7分)小明在探究晶体熔化规律时，他使用的实验装置如图甲所示，将冰放入一支试管中，然后将试管浸泡在盛有温水的烧杯中，同时用温度计测量冰块的温度．(1)给冰加热时烧杯中的水面应(选填“高于”或“低于”)试管中冰的上表面，用这种方法给冰加热的好处是.(2)小明将温度计的示数随时间的变化情况记录并绘制成了温度－时间图像(如图乙所示)．在第8 min时，试管中物质处于(选填“固态”“液态”或“固液共存态”)．整个熔化过程大约经历了min.冰是(选填“晶体”或“非晶体”)．(3)当冰全部熔化后，在烧杯下面放上酒精灯对烧杯进行加热，当烧杯里的水沸腾后，仍然继续加热，我们可以发现试管中的水(选填“会沸腾”或“不会沸腾”)，温度计的示数始终为℃(实验始终在1个标准大气压环境下进行)．21．(8分)在测定“小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为2.5 V、电阻约为10 Ω.(1)电流表的量程应选 A.请你用笔画线代替导线，将图甲中的实物图连接完整．甲乙(2)闭合开关前，图中滑动变阻器的滑片P应位于(选填“A”或“B”)端．(3)小叶同学闭合开关，移动滑片P到某一点时，电压表示数(如图乙所示)为V，若他想测量小灯泡的额定功率，应将图中滑片P向(选填“A”或“B”)端移动，使电压表的示数为2.5 V.(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的IU图像，根据图像信息，可计算出小灯泡的额定功率是W.丙(5)通过测量和计算，发现小灯泡两端的电压越大时，小灯泡的电阻越大．小敏认为，这说明“导体的电阻与其两端电压有关，电压越大，电阻越大”．你认为这一说法(选填“正确”或“不正确”)．“电压越大，电阻越大”的原因是.22．(7分)如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持蹄形磁体位置不变．(1)如图甲所示，电流计指针不偏转，这是因为导体ab.(2)如图乙所示，电流计指针也不偏转，这是因为.(3)如图丙所示，电流计指针仍不偏转，这是因为导体ab虽有运动，但没有.(4)分析比较图中四个实验现象，可以初步得出产生感应电流的条件：的部分导体，在磁场中做运动．(5)如图丁所示，若保持导体ab位置不动，将蹄形磁体向右移动，电流计指针(选填“会”或“不会”)偏转．(6)小组同学进一步猜想：感应电流的大小可能与导体的运动速度和磁场强弱有关．为了探究感应电流的大小与导体的运动速度是否有关，应进行的操作是.四、综合题(本大题共3个小题，共25分)23．(8分)物理兴趣小组的同学在测量沙子的比热容时，选用了两盏完全相同的酒精灯分别给质量都是200 g的沙子和水加热．他们绘制出沙子与水的温度随加热时间变化的图像如图所示．已知沙子的比热容比水小，酒精的热值是3.0×107J/kg，水的比热容是4.2×103 J/(kg·℃)．问：(1)图甲和图乙哪个是沙子吸热升温的图像？(2)加热满2 min时，水吸收了多少热量？(3)沙子的比热容是多大？(结果保留整数)24．(8分)某些半导体材料的导电能力受温度影响较大，如图甲所示是某种半导体材料电阻的阻值随温度变化的图像．根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度．已知定值电阻R0＝50 Ω，电源电压保持不变．(1)当环境温度为20 ℃时，电流表的示数为0.36 A，电源电压是多少？(2)电流表的示数为0.5 A时，半导体电阻R的电功率是多少？(3)假如此装置能测定的最高温度为100 ℃，结合电路计算出电流表的最大测量值．25．(9分)某同学组装了一台直流电动机模型，他将电动机模型接入如图甲所示的电路中．已知电源电压U＝6 V并保持不变，接通电路后，电动机没转动时，电流表读数为2 A；电动机正常转动时，电流表读数为0.5 A，已知电动机能量转化如图乙所示．求：(1)电动机正常转动时，电路的总功率P.(2)电动机正常转动1 min消耗的电能W和线圈产生的热量Q.(3)电动机将电能转化为机械能的效率η.沪科版九年级全一册物理综合检测试卷教师版(满分100分，考试用时90分钟)一、选择题(本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24分)1．关于温度、热量和内能，下列说法正确的是(A)A．一碗水倒掉一半后，内能减小B．物体的温度越低，含有的热量越少C. 0 ℃的冰块，内能可能为零D．物体的温度越高，所含热量越多2．下列现象的形成过程中需要吸热的是(C)A BC D3．关于安全用电，下列说法正确的是(D)A．正在工作的灯泡上有灰尘，可用湿毛巾擦B．更换灯泡不必断开控制灯泡的开关C．人跟火线接触，一定会发生触电事故D．电磁炉功率大，但多数使用的是两孔插座，是因为多数电磁炉没有金属外壳4．关于能源，下列说法不正确的是(B)A．垃圾分类有利于环保和节约能源B．太阳能和天然气都属于可再生能源C．光电池板将光能转化为电能D．核反应堆中发生的是可控制的核裂变5．下列对电和磁的相关叙述，正确的是(C)A．所有用电器都只能用三脚插头B．摩擦起电的实质是产生了电荷C．如图所示，磁体甲的右端是N极D．磁体周围的磁感线是真实存在的6．如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片向右滑动，则下列说法中正确的是(B)A．电压表的示数变大B．电流表的示数变小C．滑动变阻器R2接入电路中的电阻变小D．电压表示数与电流表示数的比值变大7．如图所示是小雨根据测量数据绘制的通过小灯泡的电流I随它两端电压U变化的关系图像．根据图像信息，下列说法中正确的是(D)A．小灯泡的电阻随电压的增大而减小B．小灯泡两端电压为1 V时，小灯泡的实际功率为3 WC．若将两只同样规格的小灯泡并联在2 V的电源两端，电源电压保持不变，电路中的总电流为0.45 AD．若将两只同样规格的小灯泡串联在2 V的电源两端，电源电压保持不变，两只小灯泡消耗的总功率为0.6 W8．驾驶员在驾驶汽车时必须系安全带．为了提醒驾驶员系安全带，汽车上设置了安全带指示灯．当驾驶员坐在座椅上时，座椅下的开关S1闭合．若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．能实现上述功能又最为合理的电路图是(B)二、填空题(本大题共10个小题，每小题2分，共20分)9．可以直接从自然界获得的能源叫一次能源，必须通过消耗一次能源才能获得的能源叫二次能源．石油、风能、天然气、煤、电能等能源中，属于可再生能源的是__风能__，属于二次能源的是__电能__.10．现在的卫星通信，大多采用相对地球“静止”的同步卫星作中继站，最少需要__3__颗同步卫星才可以实现全球通信，卫星与地面之间的通信是通过__电磁波__实现的．11．实验中观察到体积为V1的水和体积为V2的酒精混合后体积为V，并且V＜V1＋V2，这个现象说明__分子与分子间有间隙__.昆明人常听的汽车广播FM 95.4的频率是95.4 MHz(MHz＝106Hz)，它的波长是__3__(计算结果保留整数)m.12．水的比热容为4.2×103 J/(kg·℃)，2 kg水温度升高1 ℃吸收的热量是__8.4×103__J；大到核电站，小到汽车，都是使用水作为散热的物质，这是因为水的__比热容__比其他物质大得多．13．如图所示的是汽油机的__做功__冲程；一台单缸四冲程汽油机转速为1 200 r/min，则汽油机1 s内做功__10__次．14．已知a、b、c是三个轻质小球，它们相互作用情况如图所示，已知b带负电，则a__可能__(选填“可能”或“一定”)带正电；若用丝绸摩擦过的玻璃棒去靠近c，二者将相互__吸引__.15．如图所示，如果闭合开关S时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，L2发光，则可能的故障是__L1开路__(选填“L1开路”或“L1短路”)．如果闭合开关S时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，可能的故障是__开关开路__.16．如图所示，是电和磁知识中的两个重要实验装置．甲是在磁场中转动的线圈产生电流的实验装置，实验中的现象是__电磁感应__现象；乙的原理是通电线圈在磁场中受力转动，在动圈式话筒、扬声器和电铃这几个用电器中__扬声器__就是根据这一原理制成的．17．如图所示，一定值电阻R0与最大阻值为60 Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.6 A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.2 A．则定值电阻R0＝__30__Ω，电源的电压U＝__18__V.18．如图所示的电路中，电源电压为6 V并保持不变，定值电阻R为10 Ω，滑动变阻器R′标有“20 Ω0.5 A”字样，电流表量程为0～0.6 A，电压表量程为0～3 V．闭合开关，移动滑片P的过程中，为保证电路元件安全，滑动变阻器R′接入电路的最小阻值为__2__Ω，电路的最小功率为__1.8__W.三、作图、实验及探究题(本大题共4个小题，共31分)19．(9分)(1)如图甲所示的温度计的示数是__－13 ℃__.甲(2)宾馆的客房一般都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮．请将房间内的简化电路(如图乙所示)补充完整．乙答案图(3)根据小磁针的指向在图丙括号里标出电源的“＋”“－”极，并标出磁感线的方向．丙答案图20．(7分)小明在探究晶体熔化规律时，他使用的实验装置如图甲所示，将冰放入一支试管中，然后将试管浸泡在盛有温水的烧杯中，同时用温度计测量冰块的温度．(1)给冰加热时烧杯中的水面应__高于__(选填“高于”或“低于”)试管中冰的上表面，用这种方法给冰加热的好处是__冰受热均匀__.(2)小明将温度计的示数随时间的变化情况记录并绘制成了温度－时间图像(如图乙所示)．在第8 min时，试管中物质处于__固液共存态__(选填“固态”“液态”或“固液共存态”)．整个熔化过程大约经历了__10__min.冰是__晶体__(选填“晶体”或“非晶体”)．(3)当冰全部熔化后，在烧杯下面放上酒精灯对烧杯进行加热，当烧杯里的水沸腾后，仍然继续加热，我们可以发现试管中的水__不会沸腾__(选填“会沸腾”或“不会沸腾”)，温度计的示数始终为__100__℃(实验始终在1个标准大气压环境下进行)．21．(8分)在测定“小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为2.5 V、电阻约为10 Ω.(1)电流表的量程应选__0～0.6__A.请你用笔画线代替导线，将图甲中的实物图连接完整．甲乙答案图(2)闭合开关前，图中滑动变阻器的滑片P应位于__A__(选填“A”或“B”)端．(3)小叶同学闭合开关，移动滑片P到某一点时，电压表示数(如图乙所示)为__2.2__V，若他想测量小灯泡的额定功率，应将图中滑片P向__B__(选填“A”或“B”)端移动，使电压表的示数为2.5 V.(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的IU图像，根据图像信息，可计算出小灯泡的额定功率是__0.5__W.丙(5)通过测量和计算，发现小灯泡两端的电压越大时，小灯泡的电阻越大．小敏认为，这说明“导体的电阻与其两端电压有关，电压越大，电阻越大”．你认为这一说法__不正确__(选填“正确”或“不正确”)．“电压越大，电阻越大”的原因是__电压越大，电流越大，小灯泡的实际功率越大，小灯泡变亮，灯丝的温度越高，电阻越大__.22．(7分)如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持蹄形磁体位置不变．(1)如图甲所示，电流计指针不偏转，这是因为导体ab__没有做切割磁感线运动__.(2)如图乙所示，电流计指针也不偏转，这是因为__没有闭合开关__.(3)如图丙所示，电流计指针仍不偏转，这是因为导体ab虽有运动，但没有__做切割磁感线运动__.(4)分析比较图中四个实验现象，可以初步得出产生感应电流的条件：__闭合电路__的部分导体，在磁场中做__切割磁感线__运动．(5)如图丁所示，若保持导体ab位置不动，将蹄形磁体向右移动，电流计指针__会__(选填“会”或“不会”)偏转．(6)小组同学进一步猜想：感应电流的大小可能与导体的运动速度和磁场强弱有关．为了探究感应电流的大小与导体的运动速度是否有关，应进行的操作是__保持磁场强弱不变，只改变导体运动快慢，观察电流表指针的偏转角度__.四、综合题(本大题共3个小题，共25分)23．(8分)物理兴趣小组的同学在测量沙子的比热容时，选用了两盏完全相同的酒精灯分别给质量都是200 g的沙子和水加热．他们绘制出沙子与水的温度随加热时间变化的图像如图所示．已知沙子的比热容比水小，酒精的热值是3.0×107J/kg，水的比热容是4.2×103 J/(kg·℃)．问：(1)图甲和图乙哪个是沙子吸热升温的图像？(2)加热满2 min时，水吸收了多少热量？(3)沙子的比热容是多大？(结果保留整数)(1)图甲表示的是沙子吸热升温的过程，因为沙子和水的质量相等，吸收相同热量时，沙子的比热容比水小，从公式Δt＝Qcm可知，沙子温度升高得多．(2)由图乙可知，水加热2 min 时的温度为70 ℃.根据Q＝cmΔt可得，水吸收的热量Q水吸＝c水m水Δt水＝4.2×103J/(kg·℃)×0.2 kg×(70 ℃－20 ℃)＝4.2×104 J.(3)相同时间内酒精灯燃烧放出相同的热量，所以在2 min的时间内，Q沙吸＝Q水吸＝4.2×104 J，由图甲可知，沙子加热2 min时，温度为250 ℃，根据Q＝cmΔt可得，c沙＝Q沙吸m沙Δt沙＝4.2×104 J0.2 kg×(250 ℃－20 ℃)≈913 J/(kg·℃)．24．(8分)某些半导体材料的导电能力受温度影响较大，如图甲所示是某种半导体材料电阻的阻值随温度变化的图像．根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度．已知定值电阻R0＝50 Ω，电源电压保持不变．(1)当环境温度为20 ℃时，电流表的示数为0.36 A，电源电压是多少？(2)电流表的示数为0.5 A时，半导体电阻R的电功率是多少？(3)假如此装置能测定的最高温度为100 ℃，结合电路计算出电流表的最大测量值．(1)当环境温度为20 ℃时，电路中的电流I ＝0.36 A ，由图像可知，此时半导体的电阻R＝50 Ω，因串联电路中总电阻等于各分电阻之和，所以由I ＝U R 可得，电源电压U ＝I (R 0＋R )＝0.36 A ×(50 Ω＋50 Ω)＝36 V .(2)当电流表的示数I ′＝0.5 A 时，此时电路中的总电阻R 总＝U I ′＝36 V 0.5 A＝72 Ω，则半导体电阻的阻值R ′＝R 总－R 0＝72 Ω－50 Ω＝22 Ω，此时，半导体电阻R 的电功率P ＝I ′2R ′＝(0.5 A)2×22 Ω＝5.5 W.(3)由图像可知，当t ＝100 ℃时，R ″＝10 Ω，此时电路中的电流I ″＝U R 0＋R ″＝36 V 50 Ω＋10 Ω＝0.6 A ，即电流表的最大测量值为0.6 A. 25．(9分)某同学组装了一台直流电动机模型，他将电动机模型接入如图甲所示的电路中．已知电源电压U ＝6 V 并保持不变，接通电路后，电动机没转动时，电流表读数为2 A ；电动机正常转动时，电流表读数为0.5 A ，已知电动机能量转化如图乙所示．求：(1)电动机正常转动时，电路的总功率P .(2)电动机正常转动1 min 消耗的电能W 和线圈产生的热量Q .(3)电动机将电能转化为机械能的效率η.(1)电动机正常转动时，电路的总功率为P ＝UI ＝6 V ×0.5 A ＝3 W. (2)t ＝1 min ＝60 s ，电机正常运转时消耗的电能W ＝UIt ＝6 V ×0.5 A ×60 s ＝180 J ．电动机不转动时，由I ＝U R 得，电动机线圈的电阻为R ＝U I ′＝6 V 2 A＝3 Ω；线圈产生的热量为Q ＝I 2Rt ＝(0.5 A)2×3 Ω×60 s ＝45 J.(3)由能量守恒定律得，电动机输出的机械功W ′＝W －Q ＝180 J －45 J ＝135 J ；效率η＝W ′W ×100%＝135 J 180 J×100%＝75%.。

沪科版九年级物理第十四章了解电路综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、2021年9月12日神舟十二号返回舱顺利着陆。

神舟十二号返回舱在返回过程中，在大气层中与空气剧烈摩擦，在返回舱表面形成了静电，造成静电屏蔽。

下列关于摩擦起电说法正确．．的是（）A．任意两个物体相互摩擦，都能使这两个物体分别带电B．摩擦起电的实质是质子的转移C．摩擦起电会产生新的电荷D．丝绸摩擦过的玻璃棒失去了电子2、为加强疫情防控、保护师生安全，某学校在校门口设立了红外人脸识别测温系统。

若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。

只有两个条件都满足时，系统才会启动电动机打开闸门放行。

下列选项中的电路设计，符合要求的是（）A．B．C．D．3、如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法正确的是（）A．橡胶棒带电是通过摩擦的方法创造了电荷B．验电器的工作原理是异种电荷相互排斥C．验电器的箔片在此过程中失去了电子D．橡胶棒在和毛皮摩擦的过程中得到了电子4、下列现象中，可以用分子热运动规律解释的是（）A．还未看见瀑布，先听见瀑布的声音B．还未看见花儿，先嗅到花儿的香气C．神舟十三号载人飞船腾空而起D．火车呼啸着从站台驶过5、铅笔是我们常用的学习用具，如图所示。

关于铅笔，下列说法正确的是（）A．铅笔芯是绝缘体B．木质杆是绝缘体C．表面油漆是导体D．橡皮擦是导体6、有A、B、C三个轻质小球，其中A球带负电。

电学2一、选择题(每小题只有一个正确选项，每小题3分，共39分)1.小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是A.电能表的额定功率为1100WB.电能表的标定电流为5AC.拍照片时，小明家已消耗的电能为9316kW•hD.拍照片时，小明家已消耗的电能为931.6J2.家用的手电筒．用干电池作电源．正常发光时电流为0.32A．小灯泡的电功率接近（）A.1WB.10WC.0.1KWD.1KW3.额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么()A.甲灯的额定功率比乙灯的大B.甲灯的电阻比乙灯的大C.通过甲灯的电流强度比通过乙灯的小D.甲灯两端的电压比乙灯两端的电压大4.将一个标有“36V40W”的灯泡接入某段电路时，测得通过它的电流强度是1A，那么，它的实际功率()A.大于40WB.等于40WC.小于40WD.无法确定5.两个分别标有“220V60W”和“220V25W”字样的灯泡，如将它们并联后接在220V的电路中，则()A.电阻大的灯泡较亮B.功率大的灯泡较亮C.功率小的灯泡较亮D.两个灯泡一样亮6.有一盏“220V25W”的电灯，在额定电压下正常工作，在1min内电流做的功是()A.13200JB.5500JC.1500JD.220J7.如图所示，闭合开关，将滑片向上滑动时，观察到的现象是A.灯泡变暗，电压表示数变大B.灯泡变亮，电压表示数不变C.电路消耗的总功率变小，电压表示数不变D.电路消耗的总功率变大，电压表示数变大8.在如图所示的电路中，小灯泡上标有“6V、6W”字样，当变阻器的滑片P移到b端时，干路中的电流强度为1.5安培，则在电路中变阻器的电阻值变化范围是（电源电压不变）A.0～6欧姆B.0～12欧姆C.0～18欧姆D.0～24欧姆9.要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R来实现，那么可以采取的办法有()A.U不变，使电阻变为B.使电压和电阻分别变为、C.使电压和电阻分别变为、D.U不变，使电阻变为2R10.在电路中，电流对电风扇做功的过程实质是将电能转化为内能和机械能的过程，则电流做功的多少A.一定等于此过程中获得的热能B.一定等于此过程中获得的机械能C.一定小于电风扇获得的机械能D.一定等于电风扇消耗的电能11.下列用电器中,利用电流热效应工作的是A.电风扇B.电动机C.电视机D.电饭锅12.电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A.导线的绝缘皮隔热B.导线散热比电烙铁快C.通过导线的电流小于通过电烙铁的电流D.导线的电阻远小于电烙铁电热丝的电阻13.如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、Rc且R A=Rc>R B．当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为T A、T B、T C．对三)：（）支温度计示数的判断，下列说法正确的是(均不计热损失，比热容C水>C煤油A.T A＝T B＜T CB.T A＝T C＞T BC.T C＞T A＞T BD.T A＞T B＞T C二、填空题(每小题3分，共27分)14.一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇．电池板在太阳光的照射下，将________能转化为电能，驱动电风扇工作．电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了1h，电流做功为________J．15.某37英寸液晶电视机的铭牌上有“220V200W”的字样，则该电视机正常工作1小时消耗_________kW·h的电能．16.右表是某种家用电热水器的铭牌上所列的主要技术参数．请根据铭牌中的数据计算，此热水器在额定电压下工作时，通过电热水器的电流约为_________A．(保留一位小数)17.小华开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸"的原因可能是____________．根据小华家自动空气开关上的铭牌(如图所示)．他家的电路允许使用的电器总功率最大为________W．18.据报道，青岛一个小伙子在自家居民楼顶上，自己设计、组装了一套微型太阳能发电站，被媒体称为“中国家庭光伏电站第一人”．(1)该太阳能发电站发电时，将光能转化为______能，太阳能发电具有___________的优点；(2)该太阳能发电站工作8h可发电10kW·h，则其功率是_________kW；(3)10kW·h的电能，如果由热电转化效率为30％的热电厂来供电，需要完全燃烧煤_________kg．(煤的热值q煤=3×107J/kg，1kW·h=3.6×106J)19.如图所示，电源电压恒定．小灯泡L标有“3V0.6W”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3A，则R的阻值为_______Ω，此时灯泡L和电阻R消耗的功率之比是__________．20.小明家安装了新的感应式电能表，一个月后此表的面板如图所示，这个月他家用电_______kW h ，电能表的转盘转过了_____圈，小明家最多能接入总功率为_________W的用电器。

一、选择题1．一根均匀的电阻线电阻为R，若现在需要一只阻值为R/4的电阻,下列方法可行的是.（）A、取其长度的1/2B、取其横截面积的1/2C、将其拉长为原来的两倍D、对折后并列使用2．对R＝U/I的理解，下列说法正确的是（）A．对某一导体来说，它两端的电压越大，其阻值越大 B．对某一导体来说，它的电阻与通过它的电流成反比C．对于两个并联着的导体来说，它们阻值的大小可以由相应电流值的大小来反映D．导体的电阻由其电压与电流的比值所决定3．在图所示的电路中（电阻与灯的阻值不等），电源电压保持不变。

闭合开关S后，过了一会儿，电流表读数突然增大，而电压表与电流表示数的比值不变，则下列判断中正确的是（）A. 灯L断路，电压表示数变大B. 灯L短路，电压表示数变大C. 电阻R断路，电压表示数变大D. 电阻R短路，电压表示数变大5．在探究串联电路电压的实验中，高同学连接了如图所示电路，在开关断开时，发现电压表示数为6V，合上开关后，发现电压表示数变为2V。

，对这一电路分析正确的是（）A．R1电压与R2电压之比为3∶1 B．R1电阻与R2电阻之比为2∶1C．R1电流与R2电流之比为2∶1 D．R1电压与R2电压之比为1∶26．如图所示，电源电压保持不变。

当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。

则电阻R1与R2的比值为（）A．1:3 B．3:l C．4:1 D．1:47．如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8. 如图所示的两个电路中，电源电压相等且保持不变。

闭合开关S，当滑动变阻器的滑片P都向右移动时，流经灯泡L1和L2的电流I1、I2的变化情况是（）A．I1变小，I2不变 B．I1、I2都变大C．I1变大，I2变小 D．I1、I2都变小9．如图所示，电源电压不变，当滑片P向左滑动时则（）A、电流表的示数增大，电压表的示数减小B、电流表的示数变小，电压表的示数变大C、电流表的示数增大，电压表的示数变大D、电流表的示数变小，电压表的示数变小二、填空题11．如图所示，电阻R2的阻值为2Ω，当开关S断开时，电流表的示数为1A,电压表的示数为4V；当开关S 闭合时，电流表的示数为_______A，电压表的示数为______V。

九年级物理第二次阶段测试卷（第13-15章）题序一二三四五总分得分一、填空题（每空1分，共27分）1.有一带电体与一根和毛皮摩擦过的橡胶棒互相吸引，则此带电体带（填“正”或“负”）电。

2.电吹风是我们生活中常用的电器之一，它既能吹热风，又能吹冷风。

如右图的电路是电吹风的简化电路图，图中的B是吹风机，A是电热丝。

若只闭合开关S2，吹出的是风；若同时闭合开关S1、S2，则吹出的是风（均填“冷”或“热”）。

3.对人体安全的电压是V。

4.家庭电路中，发生的触电事故是因为人体直接或间接地和线接触造成的；各用电器的连接方是联。

5.有一台热水器的电阻约为22kΩ，合Ω；6.在生产、生活中，许多方面都用到了静电，请举出一例：。

7.如右图的电阻箱连入电路的电阻是Ω。

8.测得某段导体两端的电压是6V，通过的电流是0.3A，则这段导体的电阻是Ω，若将电阻两端的电压增加到24V，则通过的电流是A，导体的电阻是Ω。

9.有粗细相同的两条铁丝A与B，A比B长，则它们的电阻R A、R B的大小关系是。

10.家庭电路的进户线，一条叫零线，另一条叫线，它们之产的电压是V。

11.电阻R1=15Ω、R2=10Ω，R1、R2并联后的总电阻是Ω。

12.如右图电路，电阻R1=4Ω、R2=6Ω，电源压是3V，则开关闭合前电流表的示数是A，开关闭合后，电流表的示数将变（填“变大”、“变小”或“不变”）。

13.小明用一个输出电压为6V的电源给一个手机电池充电，充电电流是300mA，则充电30min电流做的功是J；在充电的过程将能转化为能。

14.下图1是小鹏家的电能表在10月底的示数，图2是11月的示数，则小鹏家在11月份用的电kW·h；若电费是0.55元/ kW·h，则他家11月份要支付电费元。

15.有一只标有“PZ220-60”字样的电灯，这盏灯正常发光时的电流是A。

16.1kW·h的电可以使标有“PZ220-100”的电灯正常工作h。

热学电学一单项选择（每题2分，共28分）1.以下物态转变的事例中，正确的选项是（）A.电冰箱冷冻室内显现白色的霜，这是凝固现象B.夏天荫凉地址的石头比较湿润，这是液化现象C.舞台上用干冰制作“云雾”，这是汽化现象D.衣柜中的樟脑丸，过一段时刻变小或消失，这是汽化现象。

2.将正在熔解的冰拿到00C的房间里，那么（）A. 冰将继续熔化B. 冰的温度开始慢慢升高C. 水将慢慢凝固D. 冰不能继续熔化，水也不能凝固3、以下实例中，属于用热传递的方式改变物体内能的是( )A、铁丝反复弯折处会发烧；B、太阳将棉被晒得暖乎乎的；C、两手彼此摩擦，手心发烧；D、锯木头时，锯条变得烫手。

4、关于温度、内能、热量三者的关系，以下说法正确是（）A、温度高的物体，内能必然大；B、物体温度升高，必然是吸收了热量；C、物体吸收了热量，温度必然升高；D、物体温度升高，内能必然增大。

5、用一带电体去靠近轻小物体时发觉二者彼此吸引，那么轻小物体（）A、必然带电B、必然不带电C、可能带异种电荷D、以上说法都不对6. 在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，那么电阻R1和R2两头的电压别离为( )A．B．7 VC． 7VD．7、（2021 宜昌）如图1所示电路中，闭合开关后发觉L1和L2均不发光，电流表无示数。

为了找出故障缘故，小华用电压表进行检测，发觉ab间电压为0，ac间电压为3V，bc间电压为3V。

那么电路故障可能是 ( )A．L1断路 B．L1短路C．L2断路 D．L2短路8、如下图电路，电源电压不变，闭合开关S，两灯均发光．一段时刻后，一盏灯突然熄灭，而电流表和电压表的示数都不变，显现这一现象的缘故可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路9．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其电阻随一氧化碳浓度的增大而减小，假设将二氧化锡传感器接入如图4所示的电路中，当二氧化锡传感器所处空间的一氧化碳浓度增大时，电压表示数U与电流表示数I发生转变，其中正确的选项是（）A．U变小，I变小 B．U变小，I变大C．U变大，I变小 D．U变大，I变大10．如下图的电路中，电源电压不变，当开关S由闭合变成断开时，以下说法正确的选项是( )A.电流表A一、A2的示数都变小B.电流表A1的示数不变，A2的示数变小C.灯泡L1亮度变暗，路电路消耗的总功率变小D.灯泡L1亮度不变，电消耗的总功率变大11．如图1所示，闭合电键S后，发觉电灯L不亮，且保险丝没有熔断。

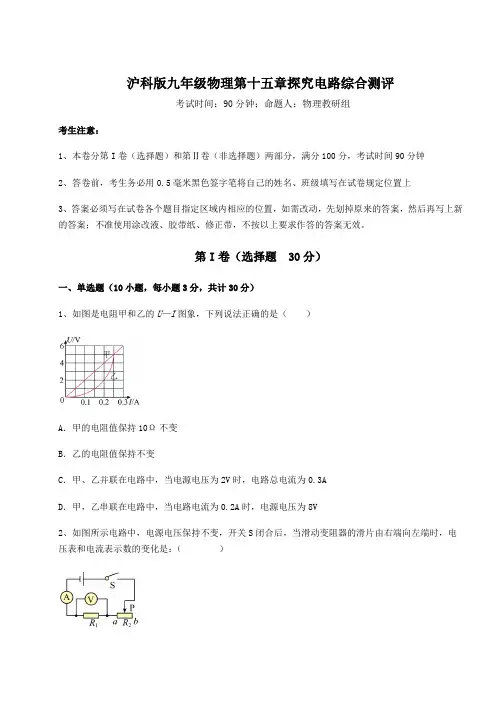

沪科版九年级物理第十五章探究电路综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是电阻甲和乙的U—I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲，乙串联在电路中，当电路电流为0.2A时，电源电压为8V2、如图所示电路中，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片由右端向左端时，电压表和电流表示数的变化是：（）A．电流表示数变小、电压表示数变大B．电流表示数变大、电压表示数变小C．电流表示数、电压表示数都变大D．电流表示数、电压表示数都变小3、将一只定值电阻接在6V的电源上，通过的电流为1A，若把它接在12V的电路中，则通过它的电流为（）A．6A B．1.5A C．3A D．2A4、电阻甲和乙的电流随电压变化规律如图所示。

若将它们串联接入电源电压恒为 6 V 的电路中，则下列说法正确的是（）A．电阻甲和乙两端的电压可能都等于 3 VB．电阻甲和乙两端的电压之比可能等于1∶2C．电阻乙两端的电压⼀定大于甲两端的电压D．电阻乙两端的电压⼀定小于甲两端的电压5、抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。

热敏电阻R的阻值随温度的升高而增大，他把电表的刻度值都改为相应的温度值，温度升高时电表的示数变大，如图所示的电路图中，符合要求的是（）A．B．C．D．6、在测量未知电阻的实验中，同学们设计了不同的方案，如图所示。

综合测试 ( 五)研究电路( 时间： 60 分钟总分：90分)题号一二三四总分合分人复分人得分一、单项选择题( 本大题包括8 个小题，每题 3 分，共 24 分．每题只有一个正胡答案)1． ( 济南中考 ) 以以下图是一些与用电安全相关的现象．其中吻合安全用电原那么的是()2． ( 呼和浩特中考 ) 由欧姆定律公式可知()A．同一导体两端的电压跟经过导体的电流成反比B．导体两端的电压为零时，因为没有电流经过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与经过它的电流的比值来表示3． ( 广州中考 ) 如图电路中R1>R2，电压表V的示数为 6 V，电压表V1的示数()A．等于 6V B ．大于 3V C ．等于 3V D ．小于 3V4． ( 咸宁中考 ) 以以下图的电路中，电源电压保持不变，当开关S 闭合，电路正常工作，滑片P 向右搬动过程中，以下说法正确的选项是()A．灯泡 L 变暗 B ．电压表示数不变 C ．电路的总电阻减小 D ．电流表示数逐渐变大5． ( 武汉中考 ) 以以下图的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测 B 点氖管不发光．发生这一现象的原因可能是()A．灯泡短路 B ．灯丝断了C．开关接触不良 D ．插座短路6．( 黔西南中考 ) 以以下图电路中，电源电压保持不变，闭合开关 S，将滑动变阻器从中间向右搬动，以下说法正确的选项是 ()A．灯泡变亮，电流表示数变大，电压表示数变小B．灯泡变亮，电流表示数变小，电压表示数不变C．灯泡变暗，电流表示数变小，电压表示数变大D．灯泡变暗，电流表示数变小，电压表示数不变7．( 大庆中考 ) 以以下图，电源电压保持不变，假设在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲∶U1乙＝4∶3；假设只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，那么此时I 甲∶ I 乙是()A．1∶1 B ．4∶3 C ．3∶4 D ．16∶98．( 遵义模拟 ) 如图 a 所示的电路，电源电压保持不变．闭合开关S，调治滑动变阻器，两电压表的示数随电路中电流变化的图像如图 b 所示，依照图像的信息，以下说法错误的选项是()A．电源电压为 6 V B．电阻R2的滑片P向右滑动，电流表A 的示数变小C．电阻R2的最大阻值为20 ΩD．乙是电压表V2示数变化的图像二．填空题 ( 本大题包括 4 小题，每空 2 分，共 20 分)9．一段电阻线，当加10 V 电压时，流过它的电流为0.2 A ，其电阻为50 Ω，将电压减小为 5 V，那么它的电阻为________Ω，当电压减小为零时，其电阻为 ________Ω，原因是_____________________________ ．10．如图为某金属的电阻随温度变化的图像，由图可知，该金属温度高升时，电阻________( 填“变大〞“变小〞或“不变〞 ) ，当温度高升到必然程度时，它的电阻将变为0，这种现象叫做________现象．11． ( 咸宁中考 ) 在以以下图的电路中，两只电流表规格同样，都有两个量程(0 ～ 0.6 A 和 0～3 A) ，且R1＝R2，闭合开关S，电阻R1、R2及R3均有电流经过，两只电流表的指针偏转角度同样，那么经过电流表A1的电流是经过电流表 A2电流的 ________倍，R1∶R2∶R3＝ ________．12．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由 b 端移到 a 端，电流表示数I 与电压表示数U的变化关系如图乙所示，那么电源电压U＝________V，定值电阻R的阻值是________Ω，滑动变阻器的最大阻值是________Ω.甲乙三、实验及作图题( 本大题包括 4 个小题， 13 题 4 分， 14 题 6 分， 15 题 8 分， 16 题 10 分，共 28 分 )13． ( 广元中考 ) 科研人员制成“光控开关〞( 能在天黑时自动闭合，天亮时自动断开)和“声控开关〞(能在有声音发出时自动闭合，无声时自动断开) ．请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，2设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．14．小红按如图甲所示的电路研究电流跟电压的关系．( 1) 依照图甲，将图乙中的实物电路连接完满( 要求变阻器滑片向右搬动时，电流表的示数变小) ．(2) 正确连接电路后，闭合开关，假设电压表示数约为 3 V ，但无论怎样搬动变阻器滑片，电流表示数向来为0，那么电路中出现的故障可能是________________________________________________________________________ ；(3) 消除故障后，调治变阻器的滑片，测出经过电阻R 的电流值和对应的电压值如表，解析表中的数据可得出的结论是 ________________________________________________________________________ ．电压U/V123电流 I /A15. ( 绥化中考 ) 某实验小组利用以以下图的电路研究“影响导体电阻大小的因素〞的实验，将a、b、c、d 四段导体分别接入电路．经过测量，获取下表所示数据．导体代号长度 /m横截面积/mm2资料电流大小/Aa锰铜合金b镍铬合金c镍铬合金d镍铬合金(1)实验中，经过比较电路中 ________________ 的大小，判断导体电阻的大小；(2) 为研究导体电阻与导体资料的关系，应控制________和 ________同样，资料不同样的导体进行实验；(3)采用导体 ________( 填导体代号 ) 对照可知：导体电阻大小与导体横截面积相关．16． ( 海南中考 ) 如图甲是用伏安法测未知电阻R的实验图．(1)请用笔画线代替导线，将图甲中实物电路连接完满．(2)闭合开关，将滑片 P 向左滑动时，此时电压表示数为2.4 V，电流表示数如图乙所示，其读数为 I ＝________A，那么未知电阻 R＝________Ω.(3) 假设实验中只有一个电压表和一个电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻R x，请在空格内将实验步骤补充完满．①闭合 S、断开 S1，用电压表测出待测电阻R x两端的电压为U1.②_____________________________ ___，用电压表测出电源的电压U.③请写出用测量值U、 U1及 R0来表示 R x的表达式： R x＝________．3四、综合应用题( 本大题包括 2 个小题， 17 题 8 分， 18 题 10 分，共 18 分 )17．( 重庆中考B) 以以下图，电源电压恒为12 V，电阻R1为 20 Ω，当开关 S 闭合后，电压表的示数为8 V．求：(1)电阻 R1两端的电压；(2)经过电阻 R2的电流．18．( 内江中考 ) 如图甲所示，在 2021 年某工厂要研发一种新式资料，要求对该资料承受的撞击力进行测试．在测试时将资料样品( 不计质量 ) 平放在压力传感器上，闭合开关S，由静止自由释放重物，经撞击后样品资料仍圆满无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I 随时间 t 变化的图像如图乙所示，压力传感器的电阻 R随压力 F 变化的图像如图丙所示．电源的电压U＝24 V，定值电阻R0＝10Ω.求：(1)在重物下落的过程中，压力传感器的电阻是多少？(2)在撞击过程中，样品碰到的最大撞击力是多少？综合测试 ( 五 )研究电路1.D2.D3.B4.A5.B6.D7.B8.C9. 50 50电阻是导体自己的一种性质，与它两端的电压没关10.变小超导11. 0.2 1∶1∶212. 9 6 12 13.414．( 1)(2) 电阻断路(3) 电阻一准时， 电流与电压成正比15. (1) 电流 ( 或电流表示数 )(2) 长度横截面积(3) b 和 cUR1 016． (1)8 (3) ②闭合 S 、S 1 ③U － U 117． (1) 由图知，两电阻串通，电压表测量R 2 两端的电压， R 1 两端的电压： U 1＝ U －U 2＝ 12 V － 8 V ＝4 V (2) 两电阻串通，所以经过R 的电流： I ＝I1＝4 V18. (1) 由图乙可知，在重物没有撞击传感器的过程中，＝R 120 Ω ＝0.2 A221U电路中的电流I 1＝ 0.2 A电路的总电阻为：U24 V ＝120 Ω 压力传感器的阻值：＝ 1－ 0＝120 Ω－ 10 Ω1＝ ＝RI10.2 AR RR＝110 Ω (2) 由图丙可知，撞击力最大时，电阻最小，电流最大，又由图乙可知，最大的电流为I ＝1.2 A 电路2总电阻为： R 2＝ U24 V＝20 Ω压力传感器的阻值为：R ′＝ R 2－ R 0＝20 Ω－ 10 Ω＝ 10 Ω由图丙可知， R ′＝1.2 AI 2＝10 Ω 时，撞击力＝600 NF5。

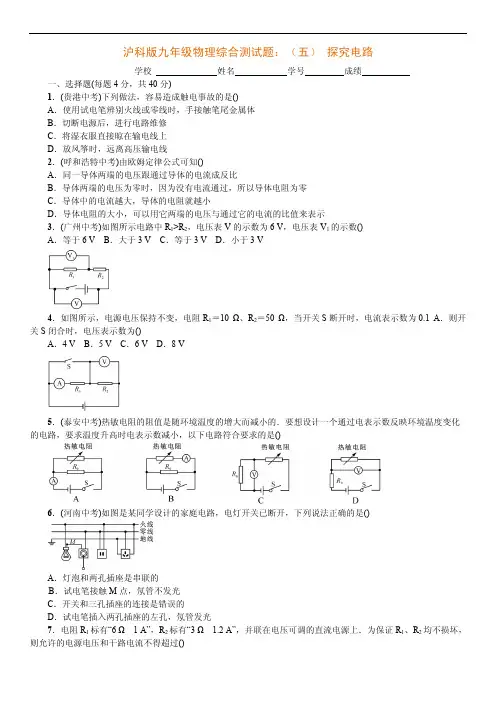

沪科版九年级物理综合测试题：（五）探究电路学校姓名学号成绩一、选择题(每题4分，共40分)1．(贵港中考)下列做法，容易造成触电事故的是()A．使用试电笔辨别火线或零线时，手接触笔尾金属体B．切断电源后，进行电路维修C．将湿衣服直接晾在输电线上D．放风筝时，远离高压输电线2．(呼和浩特中考)由欧姆定律公式可知()A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示3．(广州中考)如图所示电路中R1>R2，电压表V的示数为6 V，电压表V1的示数()A．等于6 V B．大于3 V C．等于3 V D．小于3 V4．如图所示，电源电压保持不变，电阻R1＝10 Ω、R2＝50 Ω，当开关S断开时，电流表示数为0.1 A．则开关S闭合时，电压表示数为()A．4 V B．5 V C．6 V D．8 V5．(泰安中考)热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是()6．(河南中考)如图是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是()A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接是错误的D．试电笔插入两孔插座的左孔，氖管发光7．电阻R1标有“6 Ω　1 A”，R2标有“3 Ω　1.2 A”，并联在电压可调的直流电源上．为保证R1、R2均不损坏，则允许的电源电压和干路电流不得超过()A．9 V　1 A B．3.6 V　1.8 A C．9.6 V　1 A D．3.6 V　0.6 A8．(鄂州中考)小明家书房有一盏照明灯，闭合和断开照明灯开关时，照明灯正常发光和熄灭．小明晚上学习时，将一盏完好的台灯(台灯开关始终闭合)插入书房插座后发现：闭合照明灯开关时，照明灯亮，台灯不亮；断开照明灯开关时，照明灯和台灯均亮，但亮度不够．为了节约用电，小明在开关断开时取下照明灯，想让台灯单独工作，结果发现台灯也不亮，此时用测电笔测试台灯插座两孔氖管均发光．则符合他家书房电路实际情况的电路图是(图中电灯为照明灯，开关为照明灯开关，插座为台灯插座)()9．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3 A，则正确的是() A．R1＝8 ΩB．R2＝8 ΩC．R1＝20 ΩD．R2＝20 Ω10．(鄂州中考)已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为()A．0.5 A　12 V B．1.5 A　12 V C．1.5 A　8 V D．0.5 A　8 V二、填空题(每空2分，共24分)11．(荆门中考)如图为一种测量体重的装置，其中体重示数计是由________表改装成的，当没有测体重时，绝缘体使电路________(填“切断”或“接通”)，电路中R1的作用是________．12．(威海中考)如图所示，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________．若试电笔接触A至F各点都发光，说明____________．13．(巴中中考)如图是甲、乙两导体的电流与电压关系图像，由图可得乙的电阻是________Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲∶U乙＝________.14．(武汉中考)甲、乙两地之间沿直线架设了两条输电线，输电线的线芯用铜导线．已知每条输电线每千米的电阻为0.2 Ω，现输电线在某处发生了短路，为了确定短路的位置，检修员在甲地将电流表接入如图所示的电路，电压表应接在________(填“AB”或“CD”)两点之间；若电压表和电流表的示数分别为4 V和0.5 A，则短路的位置距离甲地________km.15．如图所示，电源电压恒定，电阻R1＝10 Ω，当滑动变阻器R的滑片由a移到b时，电压表示数由2 V增大到5 V，则在这一过程中，R1两端电压将________，电流表的示数将________(填“变大”“变小”或“不变”)，电路中电流的变化值为________A.三、作图题(5分)16．(广元中考)科研人员制成“光控开关”(能在天黑时自动闭合，天亮时自动断开)和“声控开关”(能在有声音时自动闭合，无声音时自动断开)．请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．四、实验探究题(第17题6分，第18题7分，共13分)17．(济宁中考)小希在测额定电压为2.5 V的小灯泡电阻时，设计了如图甲所示的电路图．(1)实验时，小希按电路图连接了电路，闭合开关，在调节滑动变阻器的过程中，发现电压表示数突然变大，电流表无示数，其可能的原因是：________.排除故障后，小希通过实验测量了多组实验数据并画出了I－U图像，如图乙所示．(2)小灯泡正常发光时的电阻为________Ω.(3)选取图像中的三组数据，通过计算后发现电阻值相差较大，你对这一现象的解释是________________________________________________________________________．18．(东营中考)小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池(1.5 V)两节，电流表(0～0.6 A　0～3 A)、电压表(0～3 V　0～15 V)、滑动变阻器(20 Ω　2 A)、定值电阻(5 Ω)、开关各一只、导线若干．根据图甲所示的电路图进行实验．(1)用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整(2)连接电路．闭合开关前，滑动变阻器滑片P应处于________(填“A”或“B”)端．(3)闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是____________．(4)实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向________(填“左”或“右”)移动．(5)实验过程中，电流表的示数如图丙所示，此时电路中的电流为________A.(6)试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示．老师看后说其中一次数据是错误的．帮小明分析出错的是第________次，原因是________________________________________________________________________实验次数123456电压U/V0.5 1.0 1.5 2.0 2.5 3.0电流I/A0.10.20.30.40.50.6五、计算题(第19题9分，第20题9分，共18分)19．如图所示，电源电压恒定为6 V，R1为6 Ω，R2为12 Ω，当开关S1、S2断开时，电流表的示数是0.2 A，求：(1)R3的阻值；(2)当S1闭合、S2断开时，电流表的示数；(3)当S1、S2都闭合时，电流表的示数．20．(内江中考)如图甲所示，2015年某工厂要研发一种新型材料，要求对该材料能承受的撞击力进行测试．在测试时将材料样品(不计质量)平放在压力传感器上，闭合开关S，由静止自由释放重物，样品材料经撞击后仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示．电源电压U＝24 V，定值电阻R0＝10 Ω.求：(1)在重物下落的过程中，压力传感器的电阻是多少？(2)在撞击过程中，样品受到的最大撞击力是多少？参考答案综合测试(五)　探究电路1．C 2.D 3.B 4.C 5.D 6.C 7.B 8.B 9.B 10.D 11.电流　切断　保护电路　12.断路　进户零线断路　13.20　1∶2　14.AB 20　15.变小　变小　0.3　16.　17.(1)灯泡L 开路　(2)10　(3)灯泡灯丝的电阻与温度有关　18.(1)　(2)B (3)定值电阻断路　(4)左　(5)0.3　(6)1　电压最小应是0.6 V ，电流为0.12 A(或通过定值电阻R 的电流最小值为0.12 A ，不可能达到0.1 A)　19.(1)当开关S 1、S 2断开时，三个电阻串联，电流表测电路中的电流，由I ＝可得，电路中的总电阻：U R R ＝＝＝30 Ω　因串联电路中总电阻等于各分电阻之和，所以，R 3的阻值：R 3＝R －R 1－R 2＝30 Ω－6 U I 6 V 0.2 A Ω－12 Ω＝12 Ω　(2)当S 1闭合、S 2断开时，电路为R 1的简单电路，电流表测电路中的电流　则电流表的示数：I 1＝＝＝1 A (3)当S 1、S 2都闭合时，三个电阻并联，电流表测干路电流，因并联电路中各支路两端的电压U R1 6 V6 Ω相等　所以，各支路的电流分别为：I 1＝＝＝1 A ，I 2＝＝＝0.5 A ，I 3＝＝＝0.5 A 因并联电U R1 6 V 6 ΩU R2 6 V 12 ΩU R3 6 V12 Ω路中干路电流等于各支路电流之和，所以，干路电流表的示数：I′＝I 1＋I 2＋I 3＝1 A ＋0.5 A ＋0.5 A ＝2 A 20.(1)由图乙可知，在重物没有撞击传感器的过程中，电路中的电流I 1＝0.2 A 电路的总电阻为：R 1＝＝＝120 Ω　U I124 V 0.2 A 压力传感器的阻值：R ＝R 1－R 0＝120 Ω－10 Ω＝110 Ω　(2)由图丙可知，撞击力最大时，电阻最小，电流最大，又由图乙可知，最大电流为I 2＝1.2 A 此时电路总电阻为：R 2＝＝＝20 Ω　压力传感器的阻值为：U I224 V 1.2 A R′＝R 2－R 0＝20 Ω－10 Ω＝10 Ω　由图丙可知，R′＝10 Ω时，撞击力F ＝600 N ，即样品受到的最大撞击力为600 N。

第十四、十五、十六章电学综合专题训练一：带电物体的性质、两种电荷1.小明将毛皮与橡胶棒摩擦这一过程中，涉及到的物理知识说法正确的是( )A.毛皮与橡胶棒摩擦起电是创造了电荷B.毛皮摩擦过的橡胶棒能够吸引轻小物体C.毛皮摩擦过的橡胶棒靠近带负电的物体会互相吸引D.橡胶棒能带上电荷，说明橡胶棒是导体2.如图所示，用头发摩擦过的塑料直尺去接触验电器金属球，发现验电器的箔片张开，下列说法合理的是 ( )A.验电器的甲、乙、丙部分都是导体B.金属箔带有异种电荷C.箔片张开说明塑料直尺导电D.摩擦起电是因为电子发生了转移训练二：电路的两种连接方式和特点3.如图所示的电路中，闭合开关时，下列说法正确的是 ( )A.两灯串联B.开关只能控制L1C.电流方向是从电流表到开关D.电流表测的L1是中的电流4.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流 ( )A. 0.5AB. 0.4AC. 0.3AD. 0.1A训练三：电路设计5.新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。

若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（）A. B. C. D.6.汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作．图设计的电路图正确的是（）A. B. C. D.训练四：电流、电压的估测7.下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2AB. 家用手电筒灯丝的电阻约为200ΩC. 对人体安全的电压是36VD. 一节新干电池的电压为1.5V训练五：电路故障8.如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（）A.甲灯泡短路B.乙灯泡短路C.甲灯泡断路D.乙灯泡断路训练六：欧姆定律的探究实验和相关计算9.小贺同学在做“探究通过导体的电流与电阻的关系”实验时，他用图甲所示的电路进行实验，实验中电阻两端的电压保持2.5V不变。

沪科版九年级物理电功、电功率测试题1.通过两个阻值不同的定值电阻R1和R2，电流分别为I1和I2，已知U1和U2相等。

则P1:P2 = (I1^2*R1):(I2^2*R2)，P1':P2' = (U1^2/R1):(U2^2/R2)。

2.表用来测量电能的消耗，标有“220V 2000W”的电热水壶正常工作3分钟，消耗电能为0.1千瓦时。

3.每组交通指挥灯（红、黄、绿三种颜色）的规格均为“220V 300W”，则工作15小时消耗电能为1.62千焦。

4.两只电阻的阻值分别为10欧和15欧，允许通过的最大电流分别为1安和0.6安。

串联使用时，两端允许加的最大电压为19伏，电路的最大功率为4.84瓦。

5.国产洗衣机的说明书显示，正常工作的电流为2安，洗衣、脱水累计1小时，消耗的功率为0.88千瓦时。

6.小灯泡标有“12V 6W”，接到36伏电源上，为使其正常发光，需串联一个阻值为48欧的电阻，该电阻消耗的功率为0.27瓦。

7.为使灯L1和L2都正常发光，应闭合S1开关；为使灯LI比L2亮，应闭合S2开关。

当S2和S3同时闭合时，电路将短路。

8.电动吹风机标有“220V 1100W”，正常工作10分钟，消耗的电能为1.83焦。

它的电阻为18.8欧。

9.将标有“6V 3W”和“6V 9W”的两盏灯串联在电路中，并使其中一盏灯正常发光，则加在电路两端的电压是9伏；此时两灯的实际功率分别为1瓦和3瓦。

10.一只标有“220V 5A”的电能表，可以在最大功率为1100瓦的家庭中使用；在120瓦电冰箱、100瓦电视机、750瓦微波炉都在工作的情况下，最多还能点亮一盏“220V 60W”的灯。

11.在图中，当S1接在b点，S2断开时，电路总功率为P1；当S1接在a点，S2闭合时，电路总功率为P2，则.1.将电阻丝截成相等的两段并联起来，再将另一根相同的电阻丝串联或并联起来，可以得到不同的电阻值。

2.当给标有“4V 2W”字样的灯泡两端加2V电压时，由于其电阻不变，根据欧姆定律，电流为I=U/R=2/4=0.5A。

沪科版九年级物理第十四章了解电路综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于扩散现象，下列说法错误的是（）A．扩散现象受温度影响B．扩散现象表明分子在永不停歇的做无规则运动C．花香四溢属于扩散现象D．热水中加入冷水变成温水属于扩散现象2、物理学的发展历程离不开做出过大量贡献的科学巨匠，以下选项中表述正确的是（）A．亚里士多德认为运动无需力维持B．哥白尼用日心说否定了影响人类达千年之久的地心说C．伽利略是实验物理学的先驱，他发现了万有引力定律D．牛顿提出了狭义相对论理论，推动了物理学科新的发展3、下列电学基础知识说法正确的是（）A．摩擦起电的实质是质子发生了转移；导体因为得失电子而容易导电B．电路中的电流方向与自由电子定向移动的方向相同C．电源的作用就是给电路两端提供电压D．家庭中使用的电热水器的发热体用的是超导材料4、在如图所示电路中，电源电压为3V保持不变。

滑动变阻器滑片P位于中点。

用一电源电压为6V 的电源替换原有电源后，下列方法中一定不能．．使电压表V1示数与电压表V2示数之差与替换电源前它们的差值相同的是（）A．用阻值大于R1的电阻替换定值电阻R1，向右移动滑片B．用阻值大于R1的电阻替换定值电阻R1，向左移动滑片C．用阻值小于R1的电阻替换定值电阻R1，向右移动滑片D．用阻值小于R1的电阻替换定值电阻R1，向左移动滑片5、在一个电路中，L1和L2串联，闭合开关后，只有L1发光，L2不发光，产生这一现象的原因可能是（）A．L1开路B．L1短路C．L2开路D．L2短路6、有四个带电泡沫小球，将其中两个泡沫小球用轻绳悬挂起来，两球间相互作用的情况如图示，其中有一小球与其它三球所带电性不同，它是（）A．甲球B．乙球C．丙球D．丁球7、小明乘坐的公交车有前门、中门和后门，他发现有两个开关都可以控制公交车的中门，闭合任何一个开关电动机都会工作，把中门打开。

第十五章综合素质评价卷一、填空题(每小题2分，共20分)1．如图所示的电阻箱的示数为________Ω。

2．【实践应用】小明安装了一个调光台灯，电路如图所示，闭合开关，滑动片P顺时针向A端转动的过程中，小灯泡________(填“变亮”或“变暗”)。

3．如图所示的是小明家的部分家庭电路，请在括号内标出火线和零线，并将拉线开关控制的灯泡连入电路中。

4．【2024·合肥模拟】当一个导体两端的电压为4 V时，通过它的电流为0.8 A，如果加在该导体两端的电压增大2 V，则此时该导体的电阻大小为________Ω。

5．【2023·蚌埠期中】如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。

用电压表测量这个电池的电压，观察电压表的接线和指针偏转情况如图所示。

当把一个电阻接入此盐水电池组成的电路中时，通过电流表测出此时通过电阻的电流为0.2 A，则该电阻的阻值为________Ω。

6．【2023·铜陵铜官区期中】如图，R1是滑动变阻器，滑片P做成可以绕O点转动的杠杆，另一端通过可以自由转动的轻杆和浮标相连，U＝9 V。

若R1接入电路的阻值为10 Ω时油量表指针指在3 V，此时电阻箱R2的阻值为________Ω。

7．如图所示电路，电源电压不变，调节滑动变阻器的滑片，使电压表示数从6 V变化到2 V，同时观察电流表示数由0.5 A变为1 A 时，电源电压U＝________V。

8．【等效思维】将一根电阻为24 Ω的粗细均匀的电阻丝弯成一个圆环，并以如图所示的方式接入电路，则该圆环在电路中的阻值为________Ω。

9．如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，分别调节滑动变阻器R1和R2的滑片，使两个电路中的灯泡均正常发光。

则电路的总电阻之比R∶R乙＝________。

甲10．【图像分析】如图甲所示的电路，电源电压保持不变。

沪科版九年级物理电学测试卷一．选择题（共10小题）1．如图所示，电压表的示数分别为U1、U2、U3的示数分别为I1、I2，则下列关系中正确的是（）A．U1=U2=U3，I1=I2B．U1=U2=U3，I1＞I2C．U1+U2=U3，I1=I2D．U1+U2=U3，I1＜I22．如图是某同学实验时的实物电路。

已知图中甲、乙、丙是三个电表，且连接无误。

当他接通开关S后，发现灯L1、L2均正常发光。

可以判定（）A．甲是电压表、乙是电压表、丙是电流表B．甲是电流表、乙是电流表、丙是电压表C．甲是电压表、乙是电流表、丙是电压表D．甲是电流表、乙是电压表、丙是电流表3．小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好。

物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。

开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A．由此可知（）A．电阻丝的总电阻为7.5ΩB．当电压表示数为2V时，物体M向右移动了5cmC．当电压表示数为1V时，物体M向左移动了5cmD．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30cm。

4．如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）A．小灯泡的额定电流是0.6AB．滑动变阻器连入电路的阻值变化范围是4Ω～10ΩC．电压表示数变化范围是0～3VD．电流表示数范围是0.2～0.5A5．小强同学按如图所示电路连接电学器材进行电学实验。

已知电源两端电压为6V 且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”。
