裤装纸样设计

全新裤子制版法—“O”式服装纸样设计系列教程（第五讲）第五讲：裤管部分造型设计原理(臀下部分设计)对于裤子主要由臀上臀下两部分组成，这一讲主要对裤子臀下部分做详细讲解，裤管的造型设计主要有以下三种。

一、直筒裤设计原理图5-1图5-2管前倾1厘，按照裤长要求补出膝围下面部分就是直筒裤的纸样(图5-1、图5-2)，腰口设计见后面第十讲。

二、大脚裤设计原理图5-3图5-4大脚裤是在直筒裤的基础上，将腰口的省道合并(根据需要可部分合并)脚口展开形成的(图5-3、图5-4)，腰口设计见后面第十讲。

三、小脚裤设计原理图5-5小脚裤的脚口围小于腿根围，即裤子的裤腿从腿根到脚口的围度逐渐缩小呈圆锥形。

下面我们取女中号(M)人体尺寸进行设计讲解。

规格设计：裤长(L)： 100厘米(含腰头宽4厘米)腰围(W)： 70厘米臀围(H)： 90厘米膝围(KF)：未定脚口(CF)：未定大腿长 28-30厘米直档深：24厘米(含4厘米腰头)图5-6小脚裤的脚口收小，我们以裤腿前后中心线为分界线将裤腿分为两部分来讲解，下面首先以直筒裤为参照，讲解裤腿的组成原理，然后在直筒裤的基础上运用圆台展开原理和窿门切线原理变化出小脚裤(图5-6)。

(一)、前后中心线外侧裤腿设计原理直筒裤由上图可以看出前后中心线外侧近似为半个圆柱形，当膝围收小时变成小脚裤时符合圆台展开原理，所以前后中心线的外侧可以直接运用圆台表面展开原理进行脚口变小(图5-7)。

圆台表面展开成扇面形图5-7图5-8上面结构图经过1厘米的裤管前倾、1厘米的前后中心线侧旋。

因为裤管前倾1厘米，所以侧缝线和内缝线同时向前移1厘米。

又因为前后中心线侧旋1厘米，所以前后中心线同时向前移1厘米，内缝线向前移2厘米，前后脚口和膝围互借2厘米。

根据圆台展开原理，直接连接前后片臀围侧缝点和膝围大点，再取前后膝围的四分点分别作前后侧缝的垂直线(图5-8)。

(二)、前后中心线内侧裤腿设计原理图5-9腿部前后中心线内侧是由三个面组成的复合几何体，前后中心线到前后窿门中心线之间是两个近似为矩形的平面，裆部是一个U形平面。

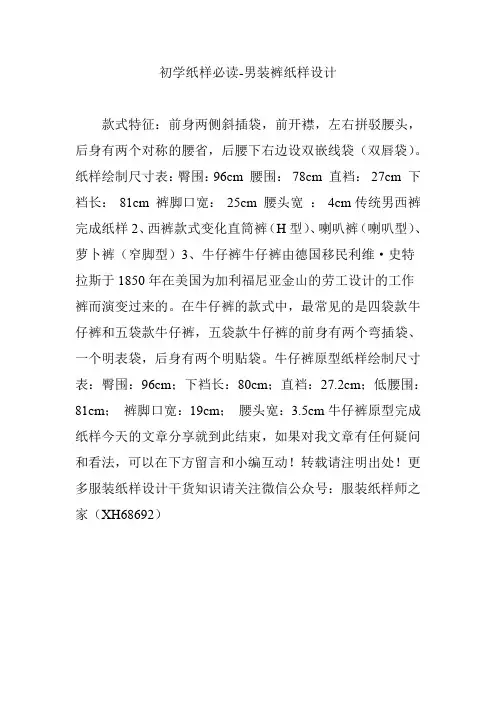

初学纸样必读-男装裤纸样设计
款式特征：前身两侧斜插袋，前开襟，左右拼驳腰头，后身有两个对称的腰省，后腰下右边设双嵌线袋（双唇袋）。

纸样绘制尺寸表：臀围：96cm 腰围：78cm 直裆：27cm 下裆长：81cm 裤脚口宽：25cm 腰头宽：4cm传统男西裤完成纸样2、西裤款式变化直筒裤（H型）、喇叭裤（喇叭型）、萝卜裤（窄脚型）3、牛仔裤牛仔裤由德国移民利维·史特拉斯于1850年在美国为加利福尼亚金山的劳工设计的工作裤而演变过来的。

在牛仔裤的款式中，最常见的是四袋款牛仔裤和五袋款牛仔裤，五袋款牛仔裤的前身有两个弯插袋、一个明表袋，后身有两个明贴袋。

牛仔裤原型纸样绘制尺寸表：臀围：96cm；下裆长：80cm；直裆：27.2cm；低腰围：81cm；裤脚口宽：19cm；腰头宽：3.5cm牛仔裤原型完成纸样今天的文章分享就到此结束，如果对我文章有任何疑问和看法，可以在下方留言和小编互动！转载请注明出处！更多服装纸样设计干货知识请关注微信公众号：服装纸样师之家（XH68692）。

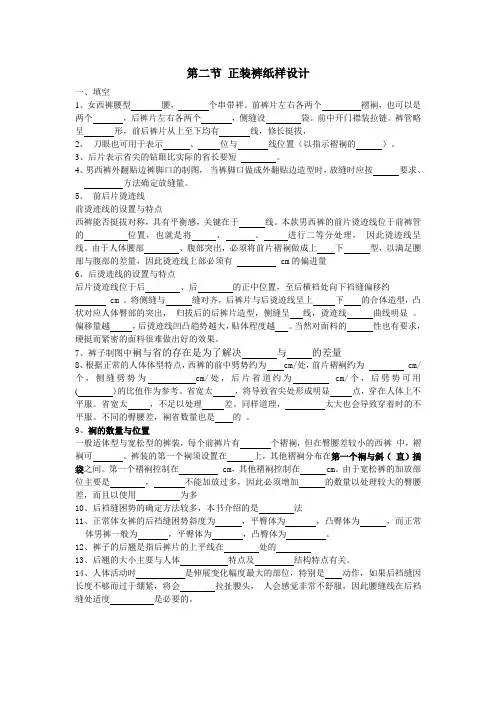

第二节正装裤纸样设计一、填空1、女西裤腰型腰，个串带袢。

前裤片左右各两个褶裥，也可以是两个，后裤片左右各两个，侧缝设袋。

前中开门襟装拉链。

裤管略呈形，前后裤片从上至下均有线，修长挺拔，2、刀眼也可用于表示、位与线位置（以指示褶裥的）。

3、后片表示省尖的钻眼比实际的省长要短。

4、男西裤外翻贴边裤脚口的制图，当裤脚口做成外翻贴边造型时，放缝时应按要求、方法确定放缝量。

5、前后片烫迹线前烫迹线的设置与特点西裤能否挺拔对称，具有平衡感，关键在于线。

本款男西裤的前片烫迹线位于前裤管的位置，也就是将、、进行二等分处理，因此烫迹线呈线。

由于人体腰部、腹部突出，必须将前片褶裥做成上下型，以满足腰部与腹部的差量，因此烫迹线上部必须有 cm的偏进量6、后烫迹线的设置与特点后片烫迹线位于后、后的正中位置，至后横裆处向下裆缝偏移约cm 。

将侧缝与缝对齐，后裤片与后烫迹线呈上下的合体造型，凸状对应人体臀部的突出，归拔后的后裤片造型，侧缝呈线，烫迹线曲线明显。

偏移量越，后烫迹线凹凸趋势越大，贴体程度越。

当然对面料的性也有要求，硬挺而紧密的面料很难做出好的效果。

7、裤子制图中裥与省的存在是为了解决与的差量8、根据正常的人体体型特点，西裤的前中劈势约为 cm/处，前片褶裥约为 cm/个，侧缝劈势为cm/处，后片省道约为cm/个，后劈势可用( )的比值作为参考。

省宽太，将导致省尖处形成明显点，穿在人体上不平服。

省宽太，不足以处理差。

同样道理，太大也会导致穿着时的不平服。

不同的臀腰差，裥省数量也是的。

9、裥的数量与位置一般适体型与宽松型的裤装，每个前裤片有个褶裥，但在臀腰差较小的西裤中，褶裥可。

裤装的第一个裥须设置在上，其他褶裥分布在第一个裥与斜（直）插袋之间。

第一个褶裥控制在 cm，其他褶裥控制在 cm。

由于宽松裤的加放部位主要是，不能加放过多，因此必须增加的数量以处理较大的臀腰差，而且以使用为多10、后裆缝困势的确定方法较多，本书介绍的是法11、正常体女裤的后裆缝困势斜度为，平臀体为，凸臀体为，而正常体男裤一般为，平臀体为，凸臀体为。

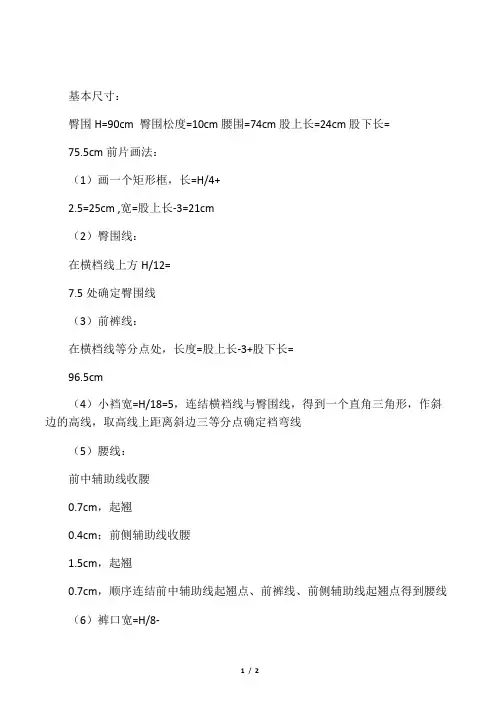

基本尺寸：
臀围H=90cm 臀围松度=10cm腰围=74cm股上长=24cm股下长=
75.5cm前片画法：
（1）画一个矩形框，长=H/4+
2.5=25cm ,宽=股上长-3=21cm
（2）臀围线：
在横档线上方H/12=
7.5处确定臀围线
（3）前裤线：
在横档线等分点处，长度=股上长-3+股下长=
96.5cm
（4）小裆宽=H/18=5，连结横裆线与臀围线，得到一个直角三角形，作斜边的高线，取高线上距离斜边三等分点确定裆弯线
（5）腰线：
前中辅助线收腰
0.7cm，起翘
0.4cm；前侧辅助线收腰
1.5cm，起翘
0.7cm，顺序连结前中辅助线起翘点、前裤线、前侧辅助线起翘点得到腰线
（6）裤口宽=H/8-
0.25=11cm
（7）中裆线：
作直线垂直横裆线和裤口线，取其中点儿向上5cm处即为中裆线，中裆线裤口宽+1=12cm
（8）以平滑粗实线顺序连结各点，既得到H型裤前片纸样
后片画法：
（1）画一个矩形框，长=25cm,宽=21cm
（2）臀围线、后裤线：
位置计算xx前片
（3）大裆追加量=H/24=
3.75cm，横裆线下降
1.5cm，连结横裆线上距离后中辅助线1cm处的点和后中辅助线与后裤线的中点，取高线上距离顶点三等分的点确定后裆弯线
（4）后裤口宽前裤口宽+1=12cm
（5）后片横裆线位置同前片，后横裆线后裤口宽+1=13cm
（6）腰线：
将后裆弯线延长H/24=
3.75cm，连结横裆线与臀围线并延长与腰线辅助线的延长线相交，在交点处收腰1cm，起翘
0.7cm
（7）以平滑粗实线顺序连结各点既得到H型裤后片纸样。

第二节正装裤纸样设计一、填空1、女西裤腰型腰，个串带袢。

前裤片左右各两个褶裥，也可以是两个，后裤片左右各两个，侧缝设袋。

前中开门襟装拉链。

裤管略呈形，前后裤片从上至下均有线，修长挺拔，2、刀眼也可用于表示、位与线位置（以指示褶裥的）。

3、后片表示省尖的钻眼比实际的省长要短。

4、男西裤外翻贴边裤脚口的制图，当裤脚口做成外翻贴边造型时，放缝时应按要求、方法确定放缝量。

5、前后片烫迹线前烫迹线的设置与特点西裤能否挺拔对称，具有平衡感，关键在于线。

本款男西裤的前片烫迹线位于前裤管的位置，也就是将、、进行二等分处理，因此烫迹线呈线。

由于人体腰部、腹部突出，必须将前片褶裥做成上下型，以满足腰部与腹部的差量，因此烫迹线上部必须有 cm的偏进量6、后烫迹线的设置与特点后片烫迹线位于后、后的正中位置，至后横裆处向下裆缝偏移约cm 。

将侧缝与缝对齐，后裤片与后烫迹线呈上下的合体造型，凸状对应人体臀部的突出，归拔后的后裤片造型，侧缝呈线，烫迹线曲线明显。

偏移量越，后烫迹线凹凸趋势越大，贴体程度越。

当然对面料的性也有要求，硬挺而紧密的面料很难做出好的效果。

7、裤子制图中裥与省的存在是为了解决与的差量8、根据正常的人体体型特点，西裤的前中劈势约为 cm/处，前片褶裥约为 cm/个，侧缝劈势为cm/处，后片省道约为cm/个，后劈势可用( )的比值作为参考。

省宽太，将导致省尖处形成明显点，穿在人体上不平服。

省宽太，不足以处理差。

同样道理，太大也会导致穿着时的不平服。

不同的臀腰差，裥省数量也是的。

9、裥的数量与位置一般适体型与宽松型的裤装，每个前裤片有个褶裥，但在臀腰差较小的西裤中，褶裥可。

裤装的第一个裥须设置在上，其他褶裥分布在第一个裥与斜（直）插袋之间。

第一个褶裥控制在 cm，其他褶裥控制在 cm。

由于宽松裤的加放部位主要是，不能加放过多，因此必须增加的数量以处理较大的臀腰差，而且以使用为多10、后裆缝困势的确定方法较多，本书介绍的是法11、正常体女裤的后裆缝困势斜度为，平臀体为，凸臀体为，而正常体男裤一般为，平臀体为，凸臀体为。

裤装纸样设计学习目标：了解人体结构与裤子结构的关系；掌握裤装基本知识和规格设置；熟练地掌握裤装基本纸样设计的原理和方法；能理解裙装和裤装结构的差异；能掌握裤装纸样的变化。

裤装基本知识一、裤装结构概述裤子是包覆人体臀、腹并区分两腿的基本着装形式；它与裙子最大的区别在于裤子有裤长、上裆、下裆，从围度上讲有腰围、臀围、横裆、中裆、裤口等。

、裤子围度构成的基本因素1．腰围与臀围、臀围与横裆围中裆围（膝围）与裤口（踝围）2、裤子长度构成的基本因素裤长、上裆长与下裆长、前裆缝与后裆缝（注：上裆长即直裆，WL至横裆线距离）二、裤装种类、按臀围宽松量分16cm 0的松量为～贴体类裤:裤臀围(H) 12cm ～6较贴体类裤;裤臀围的松量为8cm ～较宽松类裤：裤臀围的松量为1218cm裤臀围的松量为以上宽松类裤：短裤、中裤、长裤。

:、按裤长分2．3、按裤腰高低分类低腰裤：腰口线低于标准腰口线以下，腹围线以上。

3~4cm. 中腰裤：日常裤装所表现的一种形式，其腰宽在高腰裤：腰口线落在标准腰口线处，是腰头宽设计较高的。

、按脚口造型分4 <中裆宽锥形裤：脚口中裆宽喇叭裤：脚口> =中裆宽直筒裤：脚口裤装式样三、裤装结构线名称．备注：人体腰臀部体型特征)的依据。

人体后中心腰臀的倾斜度约10~13°，是裤子后上裆斜度（也称困势裤装原型纸样设计一、男裤原型纸样设计1、规格设计中控制部位数值表的腰围高。

+2cm,也可以参照GB裤长：一般用号+2cm 腰围：一般用型H*+8~12cm 臀围：一般净cm单位：选用号型:170/74A臀围H:100 裤长L:100 腰围W:76:4 腰头宽脚口宽：:24 中裆宽（膝围）23、裤装原型制图2．男裤原型完成图二、裤装原型款式变化、男装休闲裤1 （一）款式介绍且右边有个双后片左右各有一个省，前片左右各有一个斜插袋，直筒型休闲裤，嵌线袋，前后袋口均缉明线迹，两片式直裤腰，五个裤耳。

初学纸样必读—裤装基本结构分析
展开全文
一、裤装上裆宽与人体腹臀宽关系
AB：腹臀宽=0.24H* 成型裤装上裆宽=人体腹臀宽+适当松量-材料的伸长量=0.24H*+松量（随造型而定）-材料伸长量≈0.21H （→0.24 H*）
二、裤装上裆宽与裤下裆角度关系
由图中可看出：○’＜○，△’＜△；α+β越大，○+△-（○’+△’）越大；因此，一般裤装上裆宽＜0.21H；当α+β→30º，○’+△’
→0.15H～0.16H；
·贴体裤上档宽=0.14H～0.15H （α+β较大，材料弹性大）
·较贴体裤上档宽=0.15H～0.16H
·较宽松裤上档宽=0.15H～0.16H
·宽松裤上档宽=0.14H～0.15H （α+β较小，材料弹性小）
·裙裤上档宽=0.21H （α+β=0）
三、裤装前、后上裆倾角
1. 前上裆倾角：
1）形成原因：腹凸平缓，呈弧形，为适合人体，需在前部增加上裆倾角。

2）结构处理：一般在前腰围处撇去1cm的量。

特殊情况下，撇去量≤2cm。

2. 后上裆倾角：
1）形成原因：臀凸较大，为适合人体，在后部增加上裆倾角。

2）结构处理：出现后腰翘。

裙裤类：0°；
宽松类：0 - 5 °；
较宽松类：5 - 10 °；
较贴体类：10 - 15 °
（常用10-12 °）；
贴体类：≥15 °
四、裤装结构功能区域划分。
