富怡服装CAD裤子的绘制

富怡CAD教程第一章：服装知识和软件版面的介绍第一节：CAD的特点第二节：富怡服装CAD版面的介绍第二章：简单工具的介绍第一节：打版系统的工具第二节：纸样栏的工具第三节：放码系统的工具介绍第四节：排料系统的工具第三章：打版区的操作：自由设计（D）打版第一节：男装裤：前片第二节：男装裤：后片第三节：男装裤：碎片的制作第四节：剪衣片第五节：修改纸样资料第六节：加缝边及切角第七节：保存第四章：公式法制图（F）第一节：规格表的设计第二节：公式法制图（F）前片第三节：公式法制图（F）后片第四节：公式法制图（F）制作碎料第五节：公式法制图（F）剪成衣片即放码第六节：修改纸样资料第七节：加缝边及切角第八节：保存第五章：服装CAD推版的应用第一节：关于服装号型系列第二节：关于服装规格系列第三节．推板方法介绍第四节：服装号型系列表第五节：常用服装规格表第六节、单一配置服装规格系列表第七节：样板加缝边第八节：男装裤放码第六章：服装CAD排料第一节：服装排料的慨述第二节：自动排料第三节：人机交互排料第四节：手动排料第五节：对格对条第七章：纸样师的基本知识第一节：板师的基本认识第二节：人体的测量方法第三节：牛仔裤用量的计算方法第四节：衣服的算料方法第五节：牛仔检验方法第一章：服装知识和软件版面的介绍第一节：CAD的特点奋战在服装生产第一线的服装设计师和打版师们，长年用尺画刀剪，在紧张的脑力劳动的同时还承担着繁重的体力劳动。

要将他们从繁重的劳动中解放出来，服装CAD必不可少。

服装CAD作为服装设计中的强大智能工具，应该具备准确、随意、功能完善、操作简便和自动化程度高等几大特点。

准确准确是服装CAD存在和发展的基础。

正因为服装CAD具备手工设计无法比拟的准确度，所以它才能取代全部的手工作业。

CAD的准确性包括打版过程中能准确控制点和线的位置，准确控制各种线条的长度及线与线之间的角度，数字化仪读人的衣片尺寸准确无误，推版放码中放量的准确控制，缝配合量的准确测量与控制，以及绘图输出的衣片图尺寸准确无误等。

裤子后档斜度的探索，希望抛砖引玉，给大家一点启示。

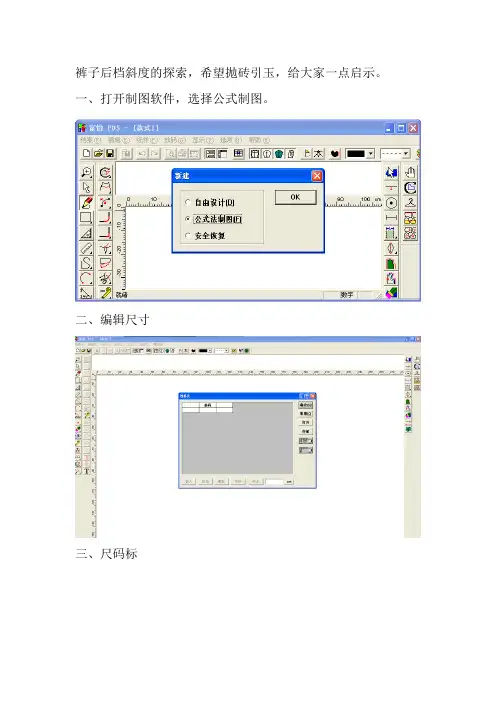

一、打开制图软件，选择公式制图。

二、编辑尺寸
三、尺码标
四、做臀围线以上部位的矩形。

宽度是：臀围/4
高度是：身高/10
五、画臀围线以下档深。

公式是：臀围/10.28
六、使用水平垂直工具做拐角。

七、随便画一条线，做对称复制刚才的矩形。

八、做前片小档 公式：臀围乘以0.04
公式：臀围/10
十、做后腰大
（1）后腰等分
（2）
（3）画垂线
（4）使用线上两点等距工具：腰围/8
十一、斜线连接
十二、旋转8°
十三、清除多余的线条
十四、画后档线
（1）档点下1厘米
（2）画曲线
（3）调整曲线
前片不再赘述，软件使用的是富怡6.018版本，不明之处请加QQ:908090911。

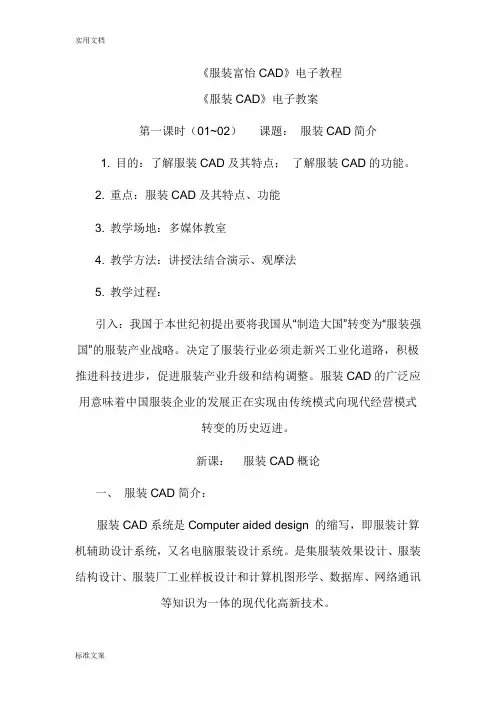

《服装富怡CAD》电子教程《服装CAD》电子教案第一课时（01~02）课题：服装CAD简介1. 目的：了解服装CAD及其特点；了解服装CAD的功能。

2. 重点：服装CAD及其特点、功能3. 教学场地：多媒体教室4. 教学方法：讲授法结合演示、观摩法5. 教学过程：引入：我国于本世纪初提出要将我国从“制造大国”转变为“服装强国”的服装产业战略。

决定了服装行业必须走新兴工业化道路，积极推进科技进步，促进服装产业升级和结构调整。

服装CAD的广泛应用意味着中国服装企业的发展正在实现由传统模式向现代经营模式转变的历史迈进。

新课：服装CAD概论一、服装CAD简介：服装CAD系统是Computer aided design 的缩写，即服装计算机辅助设计系统，又名电脑服装设计系统。

是集服装效果设计、服装结构设计、服装厂工业样板设计和计算机图形学、数据库、网络通讯等知识为一体的现代化高新技术。

服装CAD应用系统的构成：软件，硬件和人三部分二、服装CAD的软件：目前国内、国外的服装CAD软件有很多，且应用操作上区分还比较大，基本原理是相同的。

一般，国内的服装CAD软件适应性、亲和性较好。

硬件的通用性和灵活性较高，国内软件系统的性价比较好。

国外服装CAD软件常在可靠性、稳定性上有较大优势，且硬件的先进性和配套性较好。

知名的服装CAD软件有如下这些：【国内】1、航天Arisa：包括款式设计、纸样设计、放码、排料、电脑试衣、摄像输入系列CAD软件。

通用系列数字化仪和绘图机等硬件设备。

2、Bili：包括服装效果设计、数码相机输入、纸样设计、部件结构自动设计、放码、排料、试衣、工艺单设计系列CAD软件。

3、杭州Echo（爱科）：包括款式设计、纸样设计、放码、排料、电脑试衣、工艺单设计、管理系统、电子商务系统系列CAD软件。

通用输入、输出设备。

4、富怡服装CAD工艺软件：包括设计、工艺、管理系列软件。

服装设备、电脑裁床、服装绘图机、样板切割机。

《服装富怡 CAD 》电子教程《服装 CAD 》电子教案第一课时（ 01~02 ）课题：服装CAD简介1.目的：了解服装 CAD 及其特点；了解服装 CAD 的功能。

2.重点：服装 CAD 及其特点、功能3.教学场地：多媒体教室4.教学方法：讲授法结合演示、观摩法5.教学过程：引入：我国于本世纪初提出要将我国从“制造大国”转变为“服装强国”的服装产业战略。

决定了服装行业必须走新兴工业化道路，积极推进科技进步，促进服装产业升级和结构调整。

服装CAD 的广泛应用意味着中国服装企业的发展正在实现由传统模式向现代经营模式转变的历史迈进。

新课：服装 CAD 概论一、服装 CAD 简介：服装 CAD 系统是 Computer aided design 的缩写，即服装计算机辅助设计系统，又名电脑服装设计系统。

是集服装效果设计、服装结构设计、服装厂工业样板设计和计算机图形学、数据库、网络通讯等知识为一体的现代化高新技术。

服装 CAD 应用系统的构成：软件，硬件和人三部分二、服装 CAD 的软件：目前国内、国外的服装CAD 软件有很多，且应用操作上区分还比较大，基本原理是相同的。

一般，国内的服装CAD 软件适应性、亲和性较好。

硬件的通用性和灵活性较高，国内软件系统的性价比较好。

国外服装 CAD 软件常在可靠性、稳定性上有较大优势，且硬件的先进性和配套性较好。

知名的服装 CAD 软件有如下这些：【国内】1、航天 Arisa ：包括款式设计、纸样设计、放码、排料、电脑试衣、摄像输入系列 CAD 软件。

通用系列数字化仪和绘图机等硬件设备。

2、 Bili：包括服装效果设计、数码相机输入、纸样设计、部件结构自动设计、放码、排料、试衣、工艺单设计系列CAD 软件。

3、杭州 Echo （爱科）：包括款式设计、纸样设计、放码、排料、电脑试衣、工艺单设计、管理系统、电子商务系统系列CAD 软件。

通用输入、输出设备。

4、富怡服装 CAD 工艺软件：包括设计、工艺、管理系列软件。

第3章 服装CAD制板基本操作图3-78 胸省和前袖笼弧线上半部分操作技巧：用智能笔画弧线时，为了避免与其他线条或点的粘连，可按住【Ctrl】健。

归纳总结日本文化式新上衣原型是利用胸围和背长尺寸进行制图的，其他尺寸均以胸围尺寸为基准计算得到，制图时注意计算的准确性，学会使用系统提供的计算器。

掌握利用等分规工具确定点的位置，如后肩省省尖点、BP点，掌握确定绘制线段的长度和角度，掌握量角器工具的使用等。

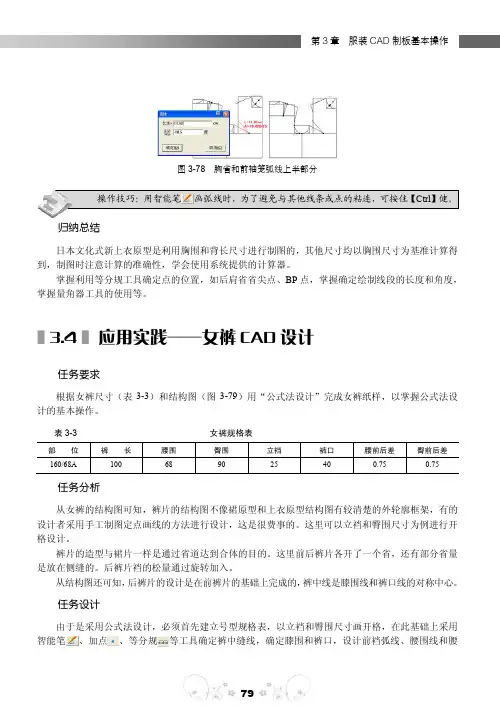

■3.4■应用实践—女裤CAD设计任务要求根据女裤尺寸（表3-3）和结构图（图3-79）用“公式法设计”完成女裤纸样，以掌握公式法设计的基本操作。

表3-3 女裤规格表部位裤长腰围臀围立裆裤口腰前后差臀前后差100 68 90 25 40 0.75 0.75 160/68A任务分析从女裤的结构图可知，裤片的结构图不像裙原型和上衣原型结构图有较清楚的外轮廓框架，有的设计者采用手工制图定点画线的方法进行设计，这是很费事的。

这里可以立裆和臀围尺寸为例进行开格设计。

裤片的造型与裙片一样是通过省道达到合体的目的。

这里前后裤片各开了一个省，还有部分省量是放在侧缝的。

后裤片裆的松量通过旋转加入。

从结构图还可知，后裤片的设计是在前裤片的基础上完成的，裤中线是膝围线和裤口线的对称中心。

任务设计由于是采用公式法设计，必须首先建立号型规格表，以立裆和臀围尺寸画开格，在此基础上采用智能笔、加点、等分规等工具确定裤中缝线，确定膝围和裤口，设计前裆弧线、腰围线和腰服装CAD制板省，完成裤前片的外轮廓线。

在完成前裤片的基础上再进一步绘制后裤片。

设计后裆松量时会用到旋转粘贴/移动工具，绘制膝围线和裤口线时会用到对称粘贴/移动工具，设计前后裆弧线时将用到三角板工具。

图3-79 女裤结构图任务完成1．建立号型规格表Step 1：在电脑桌面双击富怡服装CAD设计放码模块的【RP_DGS】图表，进入系统，界面上弹出【界面选择】对话框，选择【公式法设计】，单击确定按钮进入公式法设计工作界面，此界面中无【专业设计工具】。

单元课教案首页注：1、每次课须填写“单元课教案首页”。

以单元课的每一子课题的教学要求设计每一个教案。

每个单元的备课由多个教案构成。

2、教学设计含教学方法、教学流程。

引言：我们已经了解了日升2000系统的应用，那么在我们的现实生活中，其实开发的服装CAD软件种类比较多，我问大家一个问题，你们目前知道的服装CAD软件有哪些呢？下面我们就开始介绍在实际中应用比较普遍的一种服装CAD软件：富怡服装CAD系统。

教学过程：第五章富怡服装CAD纸样设计系统第一节富怡服装设计与放码系统概述富怡服装CAD系统设计与放码的软件是基于微软公司之标准操作平台windows98／2000／xP开发出来的一套全中文环境的专业服装工艺软件，主要具备以下特点：·软件采用windows标准界面；·每个图标都有中文提示；·功能齐备的工具及形象的图标，可以适用不同的打版方法；·尺寸可自由输入，也可用软件白带的计算器，公式输入，自动计算；·可以自动加入尺寸标注；·画完基样，系统可自动放码；·根据规格表可快速度身定制不同体形的纸样；·可扫描款式设计图，制图时可同时参考，并可与纸样一起保存，以各日后查阅；·企业版可与输入设备接驳，进行图象扫描；·企业版可与输出设备接驳，进行小样的打印及l：1纸样的绘图及切割。

系统界面介绍第二节富怡服装设计与放码系统画面介绍系统的工作界面就好比是用户的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就能提高工作效率。

本系统设有两种制图方法：自由设计和公式法，打开设计与放码系统就会弹出界面选择对话框询问选用哪种制图方法，选定后即进入相应界面。

设计与放码界面一、设计与放码系统的自由设计界面·菜单栏：该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。

单击一个菜单时，会弹出一个下拉式命令列表。

教学内容及教学安排（含教学目的、教学方法、教学重点、难点、教学过程及内容、布置作业、板书设计（可略）教学目的:了解富怡服装CAD样板设计系统界面；了解富怡服装CAD样板设计系统的功能及相关操作; 了解样板系统的各工具用途操作.教学方法：讲授+实践教学重点：富怡服装CAD样板设计系统的各项功能教学难点：智能笔使用各种方法教学过程及内容引入：样板设计系统是服装CAD的一项中心程序。

样板设计一般与放码在同一界面上。

新课：富怡服装CAD制板系统界面： 1、双击“系统图标”，出现“界面选择"对话框. 2、界面：包括菜单栏——快捷工具栏——纸样列表框左工具栏，（从上往下分别是) 右工具栏专业工具栏左、右工作区放码工具栏纸样工具栏大小可调整编辑工具栏（打开富怡界面逐个给予介绍） 3、制板操作：建立一文件,存储,打开.介绍各样板工具的应用. 重点掌握：智能笔工具。

一、设计与放码系统界面介绍㈠、系统界面介绍系统的工作界面就好比是用户的工作室，熟悉了这个界面也就熟悉了您的工作环境,自然就能提高工作效率.㈡、存盘路径显示当前打开文件的存盘路径;㈢、菜单栏该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令.单击菜单时，会弹出一个下拉式列表，可用鼠标单击选择一个命令.也可以按住 ALT 键敲菜单后的对应字母，菜单即可选中,再用方向键选中需要的命令；㈣、快捷工具栏用于放置常用命令的快捷图标，为快速完成设计与放码工作提供了极大的方便；㈤、衣片列表框用于放置当前款式中的纸样。

每一个纸样放置在一个小格的纸样框中,纸样框布局可通过【选项】-—【系统设置】--【界面设置】——【纸样列表框布局】改变其位置.衣片列表框中放置了本款式的全部纸样，纸样名称、份数和次序号都显示在这里，拖动纸样可以对顺序调整,不同的布料显示不同的背景色。

㈥、标尺显示当前使用的度量单位；㈦、设计工具栏该栏放着绘制及修改结构线的具；㈧、纸样工具栏用剪刀工具剪下纸样后，用该栏工具将其进行细部加工，如加剪口、加钻孔、加缝加缝迹线、加缩水等；㈨、放码工具栏该栏放着用各种方式放码时所需要的工具;㈩、工作区工作区如一张无限大的纸张，您可在此尽情发挥您的设计才能。

服装富怡CAD教程
CAD（计算机辅助设计）是一种使用计算机软件辅助进行设计和绘图
的工具。

在服装设计领域中，CAD软件可以帮助设计师快速、准确地创建
和修改服装设计图稿。

本文将介绍一些常见的服装富怡CAD教程，帮助初
学者迅速上手。

其次，了解服装设计中的基本测量尺寸是非常重要的。

在使用CAD软
件进行设计时，设计师必须准确地知道衣服的各个部位的测量值。

这些测
量尺寸包括肩宽、胸围、腰围、臀围、裙长等。

接下来，学会使用CAD软件中的绘图工具绘制服装设计图。

一般来说，CAD软件提供了各种绘图工具，如直线工具、曲线工具、矩形工具、椭圆
工具等，可以根据设计需求自由选择和使用。

通过绘制线条、形状和曲线，可以创建基本的服装图稿。

此外，学习如何使用CAD软件中的修饰工具进行细节设计非常重要。

设计师可以使用修饰工具添加各种细节，如褶皱、纽扣、拉链等。

这些细
节可以使服装设计更加丰富多样，并增加其真实感。

富怡服装cad工具教程
富怡服装CAD工具教程
富怡服装CAD工具是一款专为服装设计和制作而设计的软件，它提供了一系列强大的工具和功能，可以帮助设计师快速创建和修改服装图案，并将其转化为制图和生产所需的文件。

以下是使用富怡服装CAD工具的一些基本教程和技巧，希望
能对你有所帮助：
1. 安装和启动：首先，下载并安装富怡服装CAD工具。

安装
完成后，双击图标启动软件。

2. 创建新项目：点击“文件”菜单，选择“新建项目”。

输入项目
名称和保存路径，点击“确定”。

3. 绘制图案：使用绘图工具栏中的各种绘图工具，如直线、曲线、矩形、圆形等，绘制服装的各个部分。

可以使用各种绘图命令，如绘制、复制、移动、旋转、缩放等。

4. 编辑图案：可以使用编辑工具栏中的各种工具，如修剪、延伸、断开、连接等，对已绘制的图案进行编辑和修改。

也可以使用属性编辑器调整图案的颜色、线型、填充等属性。

5. 添加标注：选择标注工具栏中的标注工具，可以在图案上添加尺寸标注、文字标注等，便于制图和生产过程中的准确度控制。

6. 导出文件：完成图案设计后，点击“文件”菜单，选择“导出”选项，将图案导出为常见的图像格式，如JPEG、PNG、SVG 等。

也可以导出为AutoCAD等常用的CAD文件格式。

7. 打印和输出：如果需要打印设计图案或将其输出到纸质载体上，可以点击“文件”菜单，选择“打印”选项，设置打印参数和打印范围，然后点击“打印”。

这些是使用富怡服装CAD工具的一些基本教程和技巧。

希望能帮助你快速了解和使用这款强大的工具，提升服装设计和制作的效率和质量。

服装CAD制图步骤例如：裤子的制图1.长宽矩形：先选图用智能笔工具，在长度里输入26，宽度里输入97，左键点击屏幕向下拖动，再点击左键矩形形成，26*97。

也可以横向画、竖直画，均可根据本人的习惯而定。

点击右键结束定形，这时矩形完成。

2.立裆线：先选放大功能放大上半部份，点击右键退出放大功能，点击智能笔功能，用框选上平线，然后在长度里输入24左手按住SHIFT,鼠标移到画立裆位置，右手点击鼠标右键即可结束。

3.臀围线：同立裆线的方法一样，先点击智能笔功能，用框选立裆线然后在长度里面输入8，左手按住SHIFT,鼠标移动到要画臀围线的位置右手点击鼠标右键即可完成。

4.小裆湾弧线：先点击智能笔功能，框选臀围线，在调整量里输入4，在屏幕上按右键，隆门宽即可完成。

5.门襟劈势：框选上平线门襟处在调整量里输入-1，点击右键上平线就缩小1.6.臀围劈势：同样的方法，在侧缝线框选上裆线，在调整量里输入-0.6点击右键即可完成。

7.腰口线：点击智能笔功能，框选上平线右边，在长度里输入23.5，按点击右键，腰口线自然缩短，点击功能栏里的皮尺功能，点击腰口线上面可看到长度23.5.再点击皮尺功能可以去掉。

8.侧缝弧线：先选智能笔功能将腰口大点，侧缝臀围大点，劈势0.6点长短无关，按点击右键结束，侧缝弧线完成。

9.门襟线：选智能笔功能，将光标移动到劈势1的点，点击左键，再连接门襟到臀围大点，点击右键结束此线完成。

10.笼门弧线：先点击智能笔功能，将光标移到臀围大点，点击左键，连接笼门大点，点击右键直线功能连接完成，再将光标移到两点直线的中间上，按右键就可以拖动这个点向右拉，就变成弧线，加点按ctrl键，减点按shift键，此点线变成红色，用光标按住红线，就可以加点，蓝色线是是报告线的长度，减点用左手按shift键，右手点击左键去掉点，调整满意后，按右键结束，此弧线变成白色，就是完成了如果去掉多余的线，框选多余的线然后按delte键多余的线就会去掉。

服装富怡CAD教程服装富怡CAD（Clothing Vision CAD）是一种专门为服装设计和制作而设计的计算机辅助设计软件。

它提供了一套全面的工具和功能，能够帮助设计师从初始概念到最终制作的整个过程中实现高效的设计和生产。

在本教程中，我将为您介绍一些基本的服装富怡CAD的使用方法和技巧。

第一步是启动CAD软件。

在开始之前，您需要确保计算机已经安装了富怡CAD软件并成功激活。

一旦软件成功启动，您将看到一个空白的设计画板。

在CAD软件中，设计师可以使用各种绘图工具来创建服装设计图。

最基本的绘图工具是线条和形状工具。

您可以使用直线和曲线工具来创建服装的轮廓和细节。

同时，形状工具可以用来添加衣领、袖口、口袋等实际细节。

除了绘制服装设计图，CAD软件还具有其他有用的工具和功能。

例如，模型工具可以帮助设计师模拟服装在真实人体上的效果。

通过添加人体模型和调整其尺寸，设计师可以更好地了解服装的穿着效果，并在必要时进行调整。

此外，CAD软件还提供了一些自动化的功能，如纸样生成和排版。

设计师可以使用CAD软件自动生成服装纸样，并将它们排列在纸上以便于裁剪和制作。

这个功能可以极大地提高制作效率，并减少浪费。

最后，值得一提的是，CAD软件不仅适用于服装设计师，还可以用于服装制造商和供应商。

通过CAD软件，制造商可以更好地理解设计师的意图，并更加准确地生产出符合要求的服装。

供应商可以通过CAD软件浏览和管理不同的服装设计，并更好地满足客户的需求。

综上所述，服装富怡CAD是一款功能强大的计算机辅助设计软件，为服装设计师和制造商提供了一套全面的工具和功能。

它可以帮助设计师从初始的概念到最终的生产中实现高效的设计和制作。

通过本教程，我希望能够帮助您更好地了解和使用服装富怡CAD。

《服装富怡CAD》电子教程《服装CAD》电子教案第一课时（01~02）课题：服装CAD简介1. 目的：了解服装CAD及其特点；了解服装CAD的功能。

2. 重点：服装CAD及其特点、功能3. 教学场地：多媒体教室4. 教学方法：讲授法结合演示、观摩法5. 教学过程：引入：我国于本世纪初提出要将我国从“制造大国”转变为“服装强国”的服装产业战略。

决定了服装行业必须走新兴工业化道路，积极推进科技进步，促进服装产业升级和结构调整。

服装CAD的广泛应用意味着中国服装企业的发展正在实现由传统模式向现代经营模式转变的历史迈进。

新课：服装CAD概论一、服装CAD简介：服装CAD系统是Computer aided design 的缩写，即服装计算机辅助设计系统，又名电脑服装设计系统。

是集服装效果设计、服装结构设计、服装厂工业样板设计和计算机图形学、数据库、网络通讯等知识为一体的现代化高新技术。

服装CAD应用系统的构成：软件，硬件和人三部分二、服装CAD的软件：目前国内、国外的服装CAD软件有很多，且应用操作上区分还比较大，基本原理是相同的。

一般，国内的服装CAD软件适应性、亲和性较好。

硬件的通用性和灵活性较高，国内软件系统的性价比较好。

国外服装CAD软件常在可靠性、稳定性上有较大优势，且硬件的先进性和配套性较好。

知名的服装CAD软件有如下这些：【国内】1、航天Arisa：包括款式设计、纸样设计、放码、排料、电脑试衣、摄像输入系列CAD软件。

通用系列数字化仪和绘图机等硬件设备。

2、Bili：包括服装效果设计、数码相机输入、纸样设计、部件结构自动设计、放码、排料、试衣、工艺单设计系列CAD软件。

3、杭州Echo（爱科）：包括款式设计、纸样设计、放码、排料、电脑试衣、工艺单设计、管理系统、电子商务系统系列CAD软件。

通用输入、输出设备。

4、富怡服装CAD工艺软件：包括设计、工艺、管理系列软件。

服装设备、电脑裁床、服装绘图机、样板切割机。

第一节裤子的绘制男西裤制版：外形款式：装腰头，串带袢7根，前裤片左右各两个正折裥，前开门里襟，单后袋，左右栋缝袋。

1. 单击【号型】菜单--【号型编辑】，在设置号型规格表中输入尺寸（此操作可有可无）；一、做框架1、做外框：矩形：宽=裤长-腰头高=臀围/2+302、做横裆线做距离上裆=H/4或=立裆-腰头平行线或3、做前直裆线距下侧直线为前臀围大=H/4-1 4、做臀围线距右侧线为2/3上裆使用工具为和5、做中裆线下平线与臀围1/2处6、用剪断线剪断前直裆线，然后橡皮擦擦除二、做前片1、做前窿门智能笔做距离前直裆线H/25的线2、做前横裆大下侧向上收进13、做前挺缝线2等分前横裆大，做前片中缝线4、做前中裆大使用线上反向等距工具（按Shift键）输入双向总长为=臀围/5+25、做前裤口双向总长为脚口-26、前裆角平分线：“角平分线”、3cm角度线工具：操作步骤：选择参考线，选择参考点，对话框输入长度和角度。

7、2. 选择智能笔工具工具在空白处拖定出宽为臀围/4、长为裤长-腰头）；操作：左键单击下图中标记处；出现第二个对话框，在计算器对话框中设定长和宽。

3. 用智能笔工具画出臀围线，距上平线为18cm。

注：操作平行线，智能笔点按非中点位置向下拖拽；到任意位置点单击，弹出平行线对话框。

继续用智能笔工具画线，距上平线为1cm。

4. 选择圆规工具，单击矩形右上角点，单击上侧直线左端，弹出单圆规对话框，单击计算器；输入长度为腰围/4+2.5，确定。

5.用智能笔工具，做后侧弧线，下侧移动量为1cm；右键确认；用调整工具调整。

6. 用智能笔工具做省，长度为11cm；操作：按住Shift键，左键拖拉选中（图中1、2）两点，进入三角板，单击（1）一点；拉出垂线，向下方单击，弹击长度对话框，输入11确定。

7. 用收省工具做省。

操作：选择上侧红线，作为选择截取省宽的线；选择省宽，此时输入省的宽度2.5；确定；在对话框位置单击；出现如下图：调整圆顺；右键确认。
