裤装纸样设计讲解

全新裤子制版法—“O”式服装纸样设计系列教程（第五讲）第五讲：裤管部分造型设计原理(臀下部分设计)对于裤子主要由臀上臀下两部分组成，这一讲主要对裤子臀下部分做详细讲解，裤管的造型设计主要有以下三种。

一、直筒裤设计原理图5-1图5-2管前倾1厘，按照裤长要求补出膝围下面部分就是直筒裤的纸样(图5-1、图5-2)，腰口设计见后面第十讲。

二、大脚裤设计原理图5-3图5-4大脚裤是在直筒裤的基础上，将腰口的省道合并(根据需要可部分合并)脚口展开形成的(图5-3、图5-4)，腰口设计见后面第十讲。

三、小脚裤设计原理图5-5小脚裤的脚口围小于腿根围，即裤子的裤腿从腿根到脚口的围度逐渐缩小呈圆锥形。

下面我们取女中号(M)人体尺寸进行设计讲解。

规格设计：裤长(L)： 100厘米(含腰头宽4厘米)腰围(W)： 70厘米臀围(H)： 90厘米膝围(KF)：未定脚口(CF)：未定大腿长 28-30厘米直档深：24厘米(含4厘米腰头)图5-6小脚裤的脚口收小，我们以裤腿前后中心线为分界线将裤腿分为两部分来讲解，下面首先以直筒裤为参照，讲解裤腿的组成原理，然后在直筒裤的基础上运用圆台展开原理和窿门切线原理变化出小脚裤(图5-6)。

(一)、前后中心线外侧裤腿设计原理直筒裤由上图可以看出前后中心线外侧近似为半个圆柱形，当膝围收小时变成小脚裤时符合圆台展开原理，所以前后中心线的外侧可以直接运用圆台表面展开原理进行脚口变小(图5-7)。

圆台表面展开成扇面形图5-7图5-8上面结构图经过1厘米的裤管前倾、1厘米的前后中心线侧旋。

因为裤管前倾1厘米，所以侧缝线和内缝线同时向前移1厘米。

又因为前后中心线侧旋1厘米，所以前后中心线同时向前移1厘米，内缝线向前移2厘米，前后脚口和膝围互借2厘米。

根据圆台展开原理，直接连接前后片臀围侧缝点和膝围大点，再取前后膝围的四分点分别作前后侧缝的垂直线(图5-8)。

(二)、前后中心线内侧裤腿设计原理图5-9腿部前后中心线内侧是由三个面组成的复合几何体，前后中心线到前后窿门中心线之间是两个近似为矩形的平面，裆部是一个U形平面。

裤子打板教程成人女裤纸样打板方前片注意：此款画法适合号型为160/68A(女性中间标准体)，可以参考制图步骤,可以带入公式，具体数字请谨慎带入。

A:借来的大致款式图（合体款，微喇，一般低腰）B:成衣规格（单位：厘米）C:制图步骤（看红线）1.画长方形，宽为前片臀围，长为上档长-腰头宽，22.5×202.画臀围线，距离长方形下口线8厘米画平行线。

3.定小裆宽：0.04H=3.8, 贴体款可以用净H.4.定裤中线（烫迹线）位置，左边撇进量为0.64.画裤中线，画一条垂直线，长度为裤长-腰头宽=92厘米5.定脚口大小，前片脚口为SB-2=19,把19平分到两边6.定中裆线位置以及膝围尺寸。

找臀围线和脚口线中点并上提4厘米，膝围尺寸可以测量得到。

这里直接取17厘米。

7.到这里位置裤子框架已经画好，是不是很简单？接着连好辅助线，全部连直线，如图。

8.把部分辅助线修改成圆顺的弧线。

10.画前中线，如图红线所示11.把前中线低落1.5厘米从该点向上平线作已知长度的线段。

线段长为W/4+0.5 得到红色线的左端点，即侧缝线端点12.连接侧缝线在HL以上的部分。

13.修改腰围线和整条侧缝线为圆顺曲线。

侧缝线呈S形。

WL两端呈直角14.完成图（可继续在裤片上设计口袋和门襟）再次提醒：因为每个人身高体型各不相同，需要结合自己的尺寸来画图。

此图尚有不足之处，谨作为参考。

本图的部位代号如H,W等均为成衣尺寸（非人体净尺寸）。

后片制图步骤：1.画后片的辅助线框架；画法和前片一样，尺寸不同而已；另外，后片要落裆1厘米，后裤中线要向侧缝偏移1~1.5厘米，修改如下尺寸：大裆宽：0.1H后臀围：H/4+1后片脚口： SB+2=23后片膝围: 17+4=212.画后裆斜线和后翘，斜度为15：3.5，翘度为2.53.从后翘点（后档斜线上端点）向腰围线作已知长度线段W/4-0.5+省量2，画后腰围线4.调整所有曲线，使之圆顺5.画后片育克分割线。

女裤原型（标准纸样）一、女裤相关尺寸的测量腰围：沿腰部最细处水平围量一周。

臀围：沿臀部最丰满处围量一周。

（注意精确量法）股上长（直裆长）：自腰线至臀股沟随臀部体型测量。

由于测量不大方便，通常习惯于请被测者坐在凳子上（凳高在就座后大腿与地面持平最佳），并细带于腰线上，带至凳面的距离即直裆长。

基本裤长：从侧腰处量至脚踝部外侧凸点。

脚口：在脚踝处水平围量一周，并根据需要加放。

二、女裤标准纸样的绘制1、参考规格2、制图步骤（见资料）三、女裤标准纸样结构分析（一）裤子的结构根据人体腰部以下结构，裤子的长度由股上长和股下长两部分组成，而围度部分主要由五部分组成：腰围、臀围、横裆、中裆和脚口。

（二）线条名称（三）主要部位结构分析1、前后腰围线裤子的前后腰围线与其他服装的腰围线作用不同，如裙子的腰围线、衣片的腰围线等都趋于直线，并且前后腰围线结构相同。

而裤子前后不同，后腰围线由于后翘的影响而呈斜线，这是由于裤子的横裆影响所造成的。

2、臀围和腰围的放松量臀围的放松量是根据裤子的外形而定的。

通常合体裤为8－10cm，宽松裤为14－20，甚至更多，而紧身形的裤子为2－4cm左右，弹性面料的紧身裤甚至不加放松量。

腰围可以不加松量，若是秋冬季裤子，裤腰里腰塞入内衣的，则可放1－2cm松量。

3、前后裤片腰部省量的设置人体一般是臀围大腰围小。

为了使裤子显得合体，必须在腰部收省，腰部收省应遵循一个原则，即前片收省量小于后片，而不能相反。

这是因为臀凸大于腹凸所决定的。

由于每个人臀腰差不同，因此省量的大小应有所变化，一般臀围较大而腰围较小者省量应大点。

前片的省量也可以以褶裥的形式出现。

若臀腰差过大，还可以从前裆线适当多撇进些或将前腰省加大一些，进行调整，以避免因侧缝上端收拢太急而形成鼓包。

4、前后烫迹线裤子的烫迹线使确定和判断裤子造型和品质的重要依据。

其标准为：前后烫迹线在中裆和脚口均位于平分线上，必须与布丝的经向一致。

虽然在结构上不起甚么作用，但对裤子的造型的整体控制是很关键的。

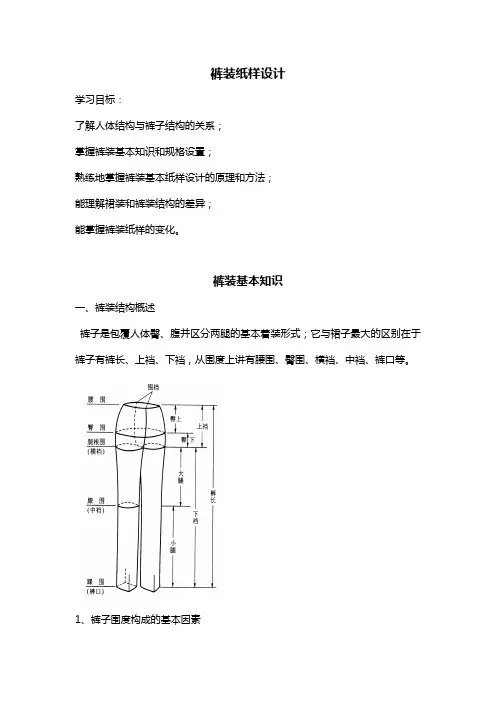

裤装纸样设计学习目标：了解人体结构与裤子结构的关系；掌握裤装基本知识和规格设置；熟练地掌握裤装基本纸样设计的原理和方法；能理解裙装和裤装结构的差异；能掌握裤装纸样的变化。

裤装基本知识一、裤装结构概述裤子是包覆人体臀、腹并区分两腿的基本着装形式；它与裙子最大的区别在于裤子有裤长、上裆、下裆，从围度上讲有腰围、臀围、横裆、中裆、裤口等。

1、裤子围度构成的基本因素腰围与臀围、臀围与横裆围中裆围（膝围）与裤口（踝围）2、裤子长度构成的基本因素裤长、上裆长与下裆长、前裆缝与后裆缝（注：上裆长即直裆，WL至横裆线距离）二、裤装种类1、按臀围宽松量分贴体类裤:裤臀围(H)的松量为0～6cm较贴体类裤;裤臀围的松量为6～12cm较宽松类裤：裤臀围的松量为12～8cm宽松类裤：裤臀围的松量为18cm以上2、按裤长分:短裤、中裤、长裤。

3、按裤腰高低分类低腰裤：腰口线低于标准腰口线以下，腹围线以上。

中腰裤：日常裤装所表现的一种形式，其腰宽在3~4cm. 高腰裤：腰口线落在标准腰口线处，是腰头宽设计较高的。

4、按脚口造型分锥形裤：脚口<中裆宽喇叭裤：脚口>中裆宽直筒裤：脚口=中裆宽裤装式样三、裤装结构线名称备注：人体腰臀部体型特征人体后中心腰臀的倾斜度约10~13°，是裤子后上裆斜度（也称困势)的依据。

裤装原型纸样设计一、男裤原型纸样设计1、规格设计裤长：一般用号+2cm,也可以参照GB中控制部位数值表的腰围高。

腰围：一般用型+2cm臀围：一般净H*+8~12cm选用号型:170/74A 单位：cm裤长L:100 腰围W:76 臀围H:100中裆宽（膝围）:24 脚口宽：23 腰头宽:42、裤装原型制图男裤原型完成图二、裤装原型款式变化1、男装休闲裤（一）款式介绍直筒型休闲裤，前片左右各有一个斜插袋，后片左右各有一个省，且右边有个双嵌线袋，前后袋口均缉明线迹，两片式直裤腰，五个裤耳。

男装休闲裤成品规格(单位:cm）号型裤长腰围臀围膝围脚口腰宽170/76A10078(2)100(10)48464❖加放缝份及标注1、脚口加放3cm宽的贴边，前垫袋布斜边加放4cm左右宽的贴边，其余均加放1cm止口。

做一条牛仔裤·裤子纸样的结构制图女西裤主要制图公式单位：CM一、前裤片制图顺序开格顺序（图3-9）（1）下平线（基本线）：与布边垂直，以纬向作横线。

（2）上平线（裤长线）：按裤长-3+1 cm，由下平线量上，作横线。

（3）侧缝直线：由布边量进2CM作竖线，相交于下平线和上平线。

（4）横裆线（裆深线）：按1/5臀围+4.5CM取直裆高，由裤长线量下，作横线。

（5）臀围线：由横裆线量上7CM，作横线。

（6）中裆线：取臀围线与下平线距离的中点再提高2CM，作横线。

（7）前裆直线（臀围宽线）：按1/4臀围-1.5CM，在臀围线上，由侧缝直线量进，作竖线。

（8）小裆宽：按1/20臀围-1CM，在横裆线上，由前裆直线量出，作点。

（9）前烫迹线（裤中线）：在横档线上，先由侧缝直线量进0.5CM作横裆宽点，后再量至小裆宽点两等分，作竖线。

（10）脚口宽：按1/2脚口宽-2CM，在下平线上，以烫迹线为中点，两侧平分，定出前脚口宽，作点。

（11）中裆宽：在下平线的脚口宽点与小裆宽的1/2处作斜线，从而定出中裆的基本宽。

（12）前裆内撇线：定数0.5CM，以前裆直线与上平线偏进0.5CM，作斜线。

（13）前腰口宽：按1/4腰围+6CM，在上平线上，由内撇线量起。

外轮廊线（图3-10）（1）前腰口线：由上平线与前裆内撇线交点降低0.5CM至褶边画弧线，褶边至腰口划直。

（2）前裆弧线（小裆弧线）：臀围线至横裆线的1/3与小裆宽线的1/2作一条斜线，臀围线至横裆线的2/3与小裆宽作另一条斜线，由两条斜线顺势划出画线与前裆内撇线相连画顺。

（3）内侧缝弧线：由小裆宽到中裆宽到脚口宽弧线划顺。

（4）外侧缝弧线：由腰口线划出弧线通过臀围线至横裆宽点连顺，再由横裆宽点至中裆宽作直线，中间凹进0.3CM弧线连顺直至脚口，侧缝弧线一定要连接画顺。

内结构（图3-11）（1）裥褶位：前褶量4CM，以烫迹线为界，左右之比为2：1，褶尖至横裆止。

第二节正装裤纸样设计一、填空1、女西裤腰型腰，个串带袢。

前裤片左右各两个褶裥，也可以是两个，后裤片左右各两个，侧缝设袋。

前中开门襟装拉链。

裤管略呈形，前后裤片从上至下均有线，修长挺拔，2、刀眼也可用于表示、位与线位置（以指示褶裥的）。

3、后片表示省尖的钻眼比实际的省长要短。

4、男西裤外翻贴边裤脚口的制图，当裤脚口做成外翻贴边造型时，放缝时应按要求、方法确定放缝量。

5、前后片烫迹线前烫迹线的设置与特点西裤能否挺拔对称，具有平衡感，关键在于线。

本款男西裤的前片烫迹线位于前裤管的位置，也就是将、、进行二等分处理，因此烫迹线呈线。

由于人体腰部、腹部突出，必须将前片褶裥做成上下型，以满足腰部与腹部的差量，因此烫迹线上部必须有 cm的偏进量6、后烫迹线的设置与特点后片烫迹线位于后、后的正中位置，至后横裆处向下裆缝偏移约cm 。

将侧缝与缝对齐，后裤片与后烫迹线呈上下的合体造型，凸状对应人体臀部的突出，归拔后的后裤片造型，侧缝呈线，烫迹线曲线明显。

偏移量越，后烫迹线凹凸趋势越大，贴体程度越。

当然对面料的性也有要求，硬挺而紧密的面料很难做出好的效果。

7、裤子制图中裥与省的存在是为了解决与的差量8、根据正常的人体体型特点，西裤的前中劈势约为 cm/处，前片褶裥约为 cm/个，侧缝劈势为cm/处，后片省道约为cm/个，后劈势可用( )的比值作为参考。

省宽太，将导致省尖处形成明显点，穿在人体上不平服。

省宽太，不足以处理差。

同样道理，太大也会导致穿着时的不平服。

不同的臀腰差，裥省数量也是的。

9、裥的数量与位置一般适体型与宽松型的裤装，每个前裤片有个褶裥，但在臀腰差较小的西裤中，褶裥可。

裤装的第一个裥须设置在上，其他褶裥分布在第一个裥与斜（直）插袋之间。

第一个褶裥控制在 cm，其他褶裥控制在 cm。

由于宽松裤的加放部位主要是，不能加放过多，因此必须增加的数量以处理较大的臀腰差，而且以使用为多10、后裆缝困势的确定方法较多，本书介绍的是法11、正常体女裤的后裆缝困势斜度为，平臀体为，凸臀体为，而正常体男裤一般为，平臀体为，凸臀体为。

裤⼦基本纸样各线名称和作⽤1.前腰线和后腰线裤⼦的前后中线也是根据其他所处的⼈体部位⽽得名的，但他与其他腰线的作⽤不同。

⽐如群腰线，上⾝腰线多趋于直线，⽽且前后腰线结构相同，⽽裤⼦前后腰线结构不同，后腰线由于后翘的作⽤呈斜线，这主要取决于裤⼦横裆的牵制。

2.前中线和后中线裤⼦的前后中线和基本纸样的前后中线名称相同，⽽结构形式和作⽤有所区别。

基本纸样中的前后中线通常保持直线特性，⽽裤⼦前后中线由于横裆的作⽤都有所变形。

因此，传统剪裁中把此线叫做“⽴裆”或“直裆”是为了和横裆统⼀，实际上最终要成为前后中线。

3.前档弯线和后档弯线。

由于腹凸靠上⽽不明显，所以弯度⼩⽽平缓，因此过去称此为“⼩裆”。

后档弯线是指通过臀部转向腹部的后转弯线。

由于臀凸靠下⽽挺起，所以弯度较急⽽深。

4.前内缝线和后内缝线前后内缝线指作⽤在下肢内侧所涉及的结构线。

由于裤⼦的前后内缝线都是为⼀直内侧的设计接缝，所以这两条线的去读虽然不同，但长度应该保持⼀致，才能构成裤筒的整体性。

5.前侧摆线和后裤摆线前后侧缝线是作⽤髋部下肢外侧所设计的结构线。

由于它们都是为腰线以下侧体所设的接缝，所以曲度不同但长度最终应是相符合的。

6.前侧缝线和后侧缝线前后侧缝线是指前后裤⼝宽线。

由于臀部⽐腹部的容量⼤，因此，⼀般后裤⼝⽐前裤⼝宽些以取得与臀部⽐例的平衡。

7.前挺缝线和后挺缝线挺缝线是确定和判断裤⼦造型及产品质量的重要依据。

它的品质标准是；前后挺缝线两边的⽶拉吉以髌⾻线以下为准，均为相等。

前后挺缝线必须与布料的径向（直丝）⼀致。

可见，挺缝线虽然在结构上不起什么作⽤，但它对裤⼦造型的整体控制是很关键的。

8.臀围线裤⼦的臀围线不同于⼀般结构的臀围线，因为⼀般臀围线的作⽤只⽤来判定纸样臀部的位置，⽽裤⼦的臀围线除此之外还制约着裆弯的深度，也就是说，⼀旦确定臀围线的位置，裆弯深度就被固定下来，即使臀围线以上部分变化很⼤，这段距离也不能改变，⾝⼦裆弯的宽度有很⼤的变化，这个时候也是⽐较稳定的。

基本尺寸：
臀围H=90cm 臀围松度=10cm腰围=74cm股上长=24cm股下长=
75.5cm前片画法：
（1）画一个矩形框，长=H/4+
2.5=25cm ,宽=股上长-3=21cm
（2）臀围线：
在横档线上方H/12=
7.5处确定臀围线
（3）前裤线：
在横档线等分点处，长度=股上长-3+股下长=
96.5cm
（4）小裆宽=H/18=5，连结横裆线与臀围线，得到一个直角三角形，作斜边的高线，取高线上距离斜边三等分点确定裆弯线
（5）腰线：
前中辅助线收腰
0.7cm，起翘
0.4cm；前侧辅助线收腰
1.5cm，起翘
0.7cm，顺序连结前中辅助线起翘点、前裤线、前侧辅助线起翘点得到腰线
（6）裤口宽=H/8-
0.25=11cm
（7）中裆线：
作直线垂直横裆线和裤口线，取其中点儿向上5cm处即为中裆线，中裆线裤口宽+1=12cm
（8）以平滑粗实线顺序连结各点，既得到H型裤前片纸样
后片画法：
（1）画一个矩形框，长=25cm,宽=21cm
（2）臀围线、后裤线：
位置计算xx前片
（3）大裆追加量=H/24=
3.75cm，横裆线下降
1.5cm，连结横裆线上距离后中辅助线1cm处的点和后中辅助线与后裤线的中点，取高线上距离顶点三等分的点确定后裆弯线
（4）后裤口宽前裤口宽+1=12cm
（5）后片横裆线位置同前片，后横裆线后裤口宽+1=13cm
（6）腰线：
将后裆弯线延长H/24=
3.75cm，连结横裆线与臀围线并延长与腰线辅助线的延长线相交，在交点处收腰1cm，起翘
0.7cm
（7）以平滑粗实线顺序连结各点既得到H型裤后片纸样。

初学纸样必读—裤装基本结构分析
展开全文
一、裤装上裆宽与人体腹臀宽关系
AB：腹臀宽=0.24H* 成型裤装上裆宽=人体腹臀宽+适当松量-材料的伸长量=0.24H*+松量（随造型而定）-材料伸长量≈0.21H （→0.24 H*）
二、裤装上裆宽与裤下裆角度关系
由图中可看出：○’＜○，△’＜△；α+β越大，○+△-（○’+△’）越大；因此，一般裤装上裆宽＜0.21H；当α+β→30º，○’+△’
→0.15H～0.16H；
·贴体裤上档宽=0.14H～0.15H （α+β较大，材料弹性大）
·较贴体裤上档宽=0.15H～0.16H
·较宽松裤上档宽=0.15H～0.16H
·宽松裤上档宽=0.14H～0.15H （α+β较小，材料弹性小）
·裙裤上档宽=0.21H （α+β=0）
三、裤装前、后上裆倾角
1. 前上裆倾角：
1）形成原因：腹凸平缓，呈弧形，为适合人体，需在前部增加上裆倾角。

2）结构处理：一般在前腰围处撇去1cm的量。

特殊情况下，撇去量≤2cm。

2. 后上裆倾角：
1）形成原因：臀凸较大，为适合人体，在后部增加上裆倾角。

2）结构处理：出现后腰翘。

裙裤类：0°；
宽松类：0 - 5 °；
较宽松类：5 - 10 °；
较贴体类：10 - 15 °
（常用10-12 °）；
贴体类：≥15 °
四、裤装结构功能区域划分。
