博世报警主机系统的主要一些操作指令
博世报警主机系统的主要一些操作指令：
1、设防：1234+ON
2、撤防：1234+OFF
3、进入编程：9876+#+0
4、退出编程：*按4秒
5、恢复出厂值：4058+01
编程主要内容：
1、综合地址：0000+15
2、防区编程：0001+21（即时）、0002+22（24小时防区）
3、防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）
对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等
4、防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）
对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）
5、取消接地检测：2732+00
-------------------------------------------------------------
进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：

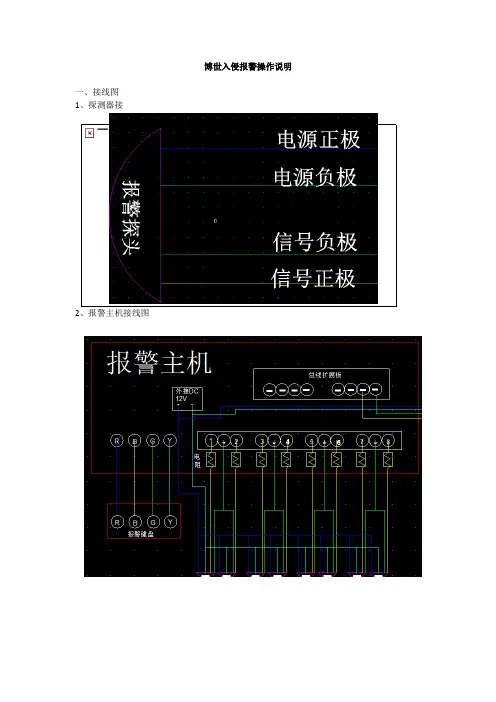

用户只使用本机的八个防区。
（设备：DS7400+DS7447）
恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0à 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。
<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I
由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
DS7457I的地址也将从9开始拔。
参考DS7457I说明书上的地址拔码表.
绝大多数此类工程，防区特性都是立即或24小时防区。
上面已告诉大家设防区时的数值（03为立即，07为24小时）。
防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址。
例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）
编程：9876#0 0039 03#（完成第一个防区），接着03# ………..这样一直按36个03# (含第一个) 完成后，退出编程。
也许和说明书上有一些出入，不管什么方法，实现即可。
<三> 周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动)
BOSCH的联动相对其它复杂一些，用到的需仔细看。
例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号。
则1—10号设备需要使用带继电器输出的单地址码模块DS7465I （只作一对一报警联动的解答，其它的以特别问题方式作答），地址从9开始，一直到18。
所有防区特性为立即（设置方法参考上面）
编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这
十个扩展设备设置DS7465I）.
每个DS7465I设备占用两上地址（第一个地址为这个防区的特性，第二个地址为需要联动的功能，即哪一个防区报警报输入及相关联动条件）
当然解答为每个设备联动本身的这个防区。
且都为立即防区。
每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文说明书中未有此说明，可参考随机配的英文说明书。
输出功能1 的地址为：2772 ，2773，2774
输出功能2 的地址为：2775 ，2776，2777
输出功能3 的地址为：2778 ，2779，2780
以此往下类推。
每个地址都三五种联动条件解释（在此不作详列），有说明书的可查2772地址查询相关信息。
需要更为详细的中文说明书，可加我QQ（25716874），可随时传给你。
因为这次是联动本身继电器，第三个地址可不设置参数。
每个参数都想了解为什么非一两天能讲明白。
可以以后慢慢的在论坛或群里切磋。
对于上面的要实现的功能将作如下编程。
设备型号（DS7465I）已设定（0419=22等，如上所描述）
0039 ，0041，0043 ，0045，0047，0049，0051，0053，0055，0057等地址为防区特性，全部为03 (立即防区) ，设为24小时的设为07 0040，0042，0044，0046，0048，0050 ，0052，0054，0056，0058 分别人：０１０２０３０４０５０６０７０８０９１０（代表输出功能）
输出功能地址为：２７７２开始，每三个地址为一个功能，只需编前面两个。
功能1 :2772= *4*2 2773=09(防区)
功能2 :277５= *4*2 277６=１１(防区)
功能3 :277８= *4*2 277９=１３(防区)
依此类推。
ＢＯＳＣＨ的联动编程相对复杂（至于比起其它的功能来说是这样）。
所以用的人较少。
对于看不明白的或不想看的，但又需要用这个功能的用户也可以直接在论坛或群（69504798）获得支持。
ＤＳ７４８８（现已改名为ＤＸ３０１０）的联动和此设备大同小异。
只是联动条件更多，有防区联动，系统事件联动，还有分区联动。
在此不作详细解释。
此功能需要慢慢来体会消化。
<四>系统与中心软件ＣＭＳ７０００之间的设置。
需要额外增加一个串口转换模块ＤＳ７４１２（现名ＤＸ４０１０Ｉ）
此设备是接在辅助接口（ＯＰＴＩＯＮ）上，设备地址（２，５，７）拔到ON ,将板上ＬＥＤＥＮＡＢＬＥ插针跳上。
对应灯可以指示与主机及电脑之间的通信状态。
串口线厂家通常不配。
大多人做或买时注意对应（１－１，２－３３－２４－６５－５６－４７－８８－７９－９）
设备地址和线是使用这个设备常出现的一些问题。
注意一下便可。
<五>DS7400XI-CHI这个系统中另一个用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级）
联动设备与中心软件CMS7000-500之间的连接及功能设置不在此列。
仅讲与DS7400的直连。
DS7400软件版本V4.0以上(早期版本在此不讲)。
设备地址4019=17 4020=30 （主机只需在此设置），其它将在软件中设置。
有关硬件方面的设置请看DSR-32C的说明书，并随机配有一张光盘及继电器联动的设置软件。
