BOSCH博世DS7400XI-CHI总线报警主机总线原理讲解1 总线原理简介很多人知道DS7400可以通过总线扩展更多的防区，但具体是什么总线，很多人都不是很清楚，说485，CAN，MODBUS或其它的都有，就算是说了MUXBUS，也只是知道这个名字，具体是怎么一个通信方式不是很清楚，本人有幸接触到这一块，在此做一个简单的介绍以方便大家更深入一点的了解这款产品。
DS7400采用的总线叫MUXBUS（Multiplex Bus 的缩写),是BOSCH产品特有的一种总线（盗版不在考虑之列）,这款总线索特殊性在于它的数据发送和返回都是在一根线上，另一根是共地线，也叫参考线。
和RS485通信有本质区别，485的每次数据传输和返回都是在两根线上的（差分信号），从可靠的角度来讲，RS485的通信还应加一根地线（即参考线），对于产品和系统的稳定都很重要。
对于MUXBUS在线上传输的内数据，很多人习惯于用万用表来测测电压以确定总线有没有问题，在这里我不能说这不可以。
只能说是不准确的，你们只是测了一个波形的平均值。
当然对于是不是与另一根线短路这种问题还是可以测出来。
由于在总线上传输的是一种特殊的阶替波（可参考看下图），并且一串数据后，会有一个持续的高电平以帮助终端地址码模块充电（这就是为什么BOSCH 的地址码模块不要外界给他供电的原因），充的电足够完成一次与主机之间的一次通信。
然后如此反复。
此主题相关图片如下：muxbus.bmp2 总线对线材的要求：由于数据在一根线上进行传输和返回，对于线材就有特别的要求。
首先双绞线，其次是屏蔽线，这两种在使用这一款总线主机时都是很忌讳的。
由于电流信号的传输，在屏蔽线和双绞线上都会产生较大的阻抗。
左右手定律或许大家能想起来这个原因。
由于是电流信号，所以对线径的要求通常会高于其它485总线。
特别是对于远距离通信。
大家都知道线阻与线径是成反比的。
R=P*L/S（S=线的截面积）强烈建议使用平行线。
屏蔽线和双绞线不是绝对的不行。
只是距离将大打折扣。
3 线材与距离的一个大至关系:对于多远的距离使用多粗的线材，这个问题一般很难给出一个准确的答案，由于每个厂家的线材质量不完全相同，所以会有一些小的差别。
这里给出一个普遍性的推荐，也许有人会说0.5的平行线也可以。
通常认为这是特殊情况，一般是从可靠性和广泛性的角度来推荐。
1000米以内：2 X 1.01000---1600 2 X 1.51600米以上，可考虑加7426转换成485的信号传输。
更远的距离也可以考虑使用两个系统进行分隔。
4 简易的调式方法（适用于其它总线设备）首先将一至两个总线设备编好程，就近接在主机上进行测式，确保你所编程的对应设备能实现你想要的功能。
这一步主要是确保了主机没问题，模块及相应的编程也都没有问题。
其次，将编好程的设备接在所布好的总线上（实际应用的位置），暂时不要接其它探测设备。
以电阻代替探测器正常（有些厂家以常闭为正常），看看设备能不能与主机正常的通信。
不行的话，重点检查线路是不是短路或断路），主要限于BOSCH的模块，对于其它模块需要供电的，还得检查模块的电源电压。
每个厂家对于故障的描述都不同。
可参考说明书的定义。
最后将探测器按要求与总线设备相连。
由于前面都已确保了没有问题，最后要是有问题，就是探测器（一般是电源或接线方面的），当然探测器的质量也需要考虑。

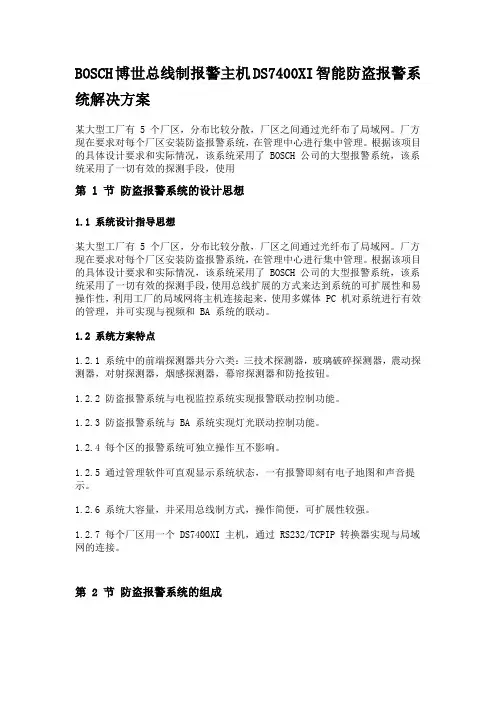

5 适用范围任何一个厂家的产品，也不管其型号都有其使用的局限性。
BOSCH的DS7400系统也不例外。
1。
超远距离的周界，3000米以上的。
如果非得使用BOSCH的这个DS7400系统，可以考虑将其划分成更小的子系统，如用两套或更多的DS7400，以确保整个工程的稳定性。
2。
超大型小区系统，由于DS7400的防区数有限。
对于大型小区，若使用这个系统，可能得用十套甚至更多，不仅管理上麻烦，出问题的概率也加大。
为此，BOSCH特为小区开发了另一套专门针对于小区的高性能CAN+RS485的MT系统。
主要应用于一些大型的场合。
3. 需要采用光端机的场合，个人收到的一些信息是各占一半。
有50% 可以调式成功，行的不用说，不行的，原因可能会比较多。
如人为因素（技术水平），器材设备，现场环璋等。
在这只是提醒准备使用的人有个心里准备或提前做一个测式。
4. 虽说是总线，但分枝特别多，并且分枝距离较远（超过100米）,这种场合要慎用BOSCH博世DS7400XI-CHI总线报警主机简易编程下面将列一些大家最常见的情况作一些简要说明。
首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。
进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0à0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。
<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
DS7457I 的地址也将从9开始拔。
参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。
上面已告诉大家设防区时的数值（03为立即，07为24小时）。
防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址。
例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#0 0039 03#（完成第一个防区），接着03# ………..这样一直按36个03# (含第一个) 完成后，退出编程。
也许和说明书上有一些出入，不管什么方法，实现即可。
<三> 周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。
例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号。
则1—10号设备需要使用带继电器输出的单地址码模块DS7465I （只作一对一报警联动的解答，其它的以特别问题方式作答），地址从9开始，一直到18。
所有防区特性为立即（设置方法参考上面）编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这十个扩展设备设置DS7465I）.每个DS7465I设备占用两上地址（第一个地址为这个防区的特性，第二个地址为需要联动的功能，即哪一个防区报警报输入及相关联动条件）当然解答为每个设备联动本身的这个防区。
且都为立即防区。
每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文说明书中未有此说明，可参考随机配的英文说明书。
输出功能1 的地址为：2772 ，2773，2774输出功能2 的地址为：2775 ，2776，2777输出功能3 的地址为：2778 ，2779，2780以此往下类推。
每个地址都三五种联动条件解释（在此不作详列），有说明书的可查2772地址查询相关信息。
需要更为详细的中文说明书，可加我QQ（25716874），可随时传给你。
因为这次是联动本身继电器，第三个地址可不设置参数。
每个参数都想了解为什么非一两天能讲明白。
可以以后慢慢的在论坛或群里切磋。
对于上面的要实现的功能将作如下编程。
设备型号（DS7465I）已设定（0419=22等，如上所描述）0039 ，0041，0043 ，0045，0047，0049，0051，0053，0055，0057等地址为防区特性，全部为03 (立即防区) ，设为24小时的设为070040，0042，0044，0046，0048，0050 ，0052，0054，0056，0058 分别人：０１０２０３０４０５０６０７０８０９１０（代表输出功能）输出功能地址为：２７７２开始，每三个地址为一个功能，只需编前面两个。
功能1 :2772= *4*2 2773=09(防区)功能2 :277５= *4*2 277６=１１(防区)功能3 :277８= *4*2 277９=１３(防区)依此类推。
ＢＯＳＣＨ的联动编程相对复杂（至于比起其它的功能来说是这样）。
所以用的人较少。
对于看不明白的或不想看的，但又需要用这个功能的用户也可以直接在论坛或群（69504798）获得支持。
ＤＳ７４８８（现已改名为ＤＸ３０１０）的联动和此设备大同小异。
只是联动条件更多，有防区联动，系统事件联动，还有分区联动。
在此不作详细解释。
此功能需要慢慢来体会消化。
<四> 系统与中心软件ＣＭＳ７０００之间的设置。
需要额外增加一个串口转换模块ＤＳ７４１２（现名ＤＸ４０１０Ｉ）此设备是接在辅助接口（ＯＰＴＩＯＮ）上，设备地址（２，５，７）拔到ON ,将板上ＬＥＤＥＮＡＢＬＥ插针跳上。
对应灯可以指示与主机及电脑之间的通信状态。
串口线厂家通常不配。
大多人做或买时注意对应（１－１，２－３３－２４－６５－５６－４７－８８－７９－９）设备地址和线是使用这个设备常出现的一些问题。
注意一下便可。
<五> DS7400XI-CHI这个系统中另一个用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级）联动设备与中心软件CMS7000-500之间的连接及功能设置不在此列。
仅讲与DS7400的直连。
DS7400软件版本V4.0以上(早期版本在此不讲)。
设备地址4019=17 4020=30 （主机只需在此设置），其它将在软件中设置。

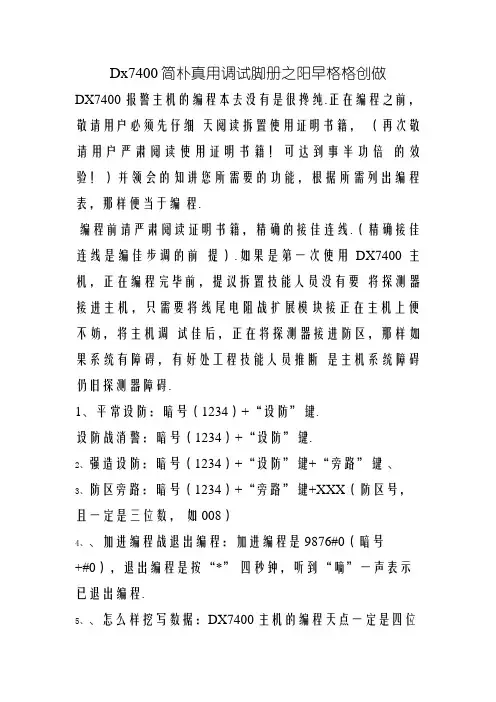

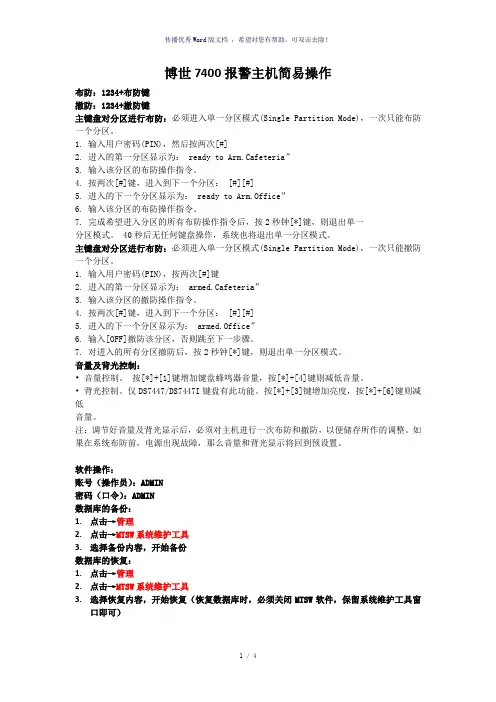

有关硬件方面的设置请看DSR-32C的说明书，DS-7400总线式主机简明编程手册2009-05-29 00:26作者申明：DS-7400报警主机的编程并是很不复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DS-7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
