BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案要点1.强大的报警处理能力：DS7400XI主机配备了先进的报警处理器，能够实时监测和处理多种类型的报警信号。
它支持多种传感器和控制器的连接，如红外线探测器、玻璃破碎探测器、门禁系统等，可以根据需要进行扩展和个性化设置。
2.网络化管理：DS7400XI主机采用了高速的总线通信技术，可以与其他智能设备和系统进行联动，实现整体的安全管理。
通过互联网和局域网，用户可以随时远程监控和控制报警系统，方便快捷。
4.全面的防护功能：DS7400XI主机具有多重防护功能，能够及时发现并处理各种潜在的安全风险。
它可以监测入侵、火灾、气体泄漏等各种危险信号，并及时向用户发出报警，防止损失扩大。
5.可靠的备份和故障恢复功能：DS7400XI主机具备多重备份和故障恢复机制，确保系统的稳定性和可靠性。
它支持数据自动备份和恢复，同时还具备电池备份，即使在停电情况下也能正常运行。
6.灵活的扩展性：DS7400XI主机具有良好的可扩展性，可以根据用户的需求进行灵活的系统配置和扩展。
用户可以根据自己的安全需求，增设更多的传感器和控制器，扩大系统的覆盖范围和监测能力。
总之，BOSCH博世总线制报警主机DS7400XI智能防盗报警系统是一种功能强大、可靠性高的安全控制设备，能够提供全面的报警监控和防护功能。
它的解决方案包括强大的报警处理能力、网络化管理、丰富的报警方式、全面的防护功能、可靠的备份和故障恢复功能，以及灵活的扩展性。
用户可以根据自己的需求进行定制化设置，实现个性化的安全管理和防护措施。
博世报警主机系统的主要一些操作指令博世报警主机系统的主要一些操作指令：1、设防：1234+ON2、撤防：1234+OFF3、进入编程：9876+#+04、退出编程：*按4秒5、恢复出厂值：4058+01编程主要内容：1、综合地址：0000+152、防区编程：0001+21（即时）、0002+22（24小时防区）3、防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等4、防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）5、取消接地检测：2732+00-------------------------------------------------------------进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0à 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。
<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
ISN-SM 系列包含以下型号的振动探测器：型号特点ISN-SM-50•在混凝土上工作半径为 4 米（13 英尺）•覆盖面积为 50 m2（164 英尺2）ISN-SM-80•在混凝土上工作半径为 5 米（16 英尺）•覆盖面积为 80 m2（263 英尺2）每个振动探测器都会对物体和表面进行探测，设计非常小巧，适合安装在狭小的空间内。
可使用 ISN-SM 系列震动探测器对保险箱、夜间存款机和自动提款机进行监控。
系统概览切割混凝土、钢铁或合成金属外壳之类的材料时，结构振动会产生变化。
SENSTEC 传感器可以将振动的变化转化成电信号。
振动探测器的数字处理功能对信号进行分析，并将它们与进入保险箱、夜间存款机等经常使用的工具的一般频率范围进行比较。
如果发现信号符合相应的频率范围，振动探测器会通过继电器触点发出报警。
基本功能探测振动探测器可以探测到爆炸物和钻石尖钻头、机械和液压工具、火焰切割机、热枪、高压水枪等工具造成的振动。
SENSTEC 传感器和数字信号处理对一个很窄的频率范围进行评估，提供可靠的探测。
振动探测器可忽略空气和噪声等环境造成的影响。
DIP 开关灵敏度设置有一些预先设计好的 DIP 开关灵敏度设置。
可以根据具体的应用、材料和造成干扰的物体，选择恰当的灵敏度设置。
设置包括：•钢铁 2.0 米•钢铁 2.5 米•混凝土 4.0 米•用户模式，带 SensToolSensTool 软件可以使用 SensTool PC 软件来：•修改默认操作参数•监控探测器的性能•存储积分信号等信息•选择额外的探测和撞击灵敏度设置固定设备固定设备是 ISN-SM 系列振动探测器的可选硬件附件。
在系统布防时，固定设备将在保险箱和保险库受到热与机械工具的攻击以及非法打开时对其进行监控。
固定设备由探测器板、门板和静止板组成。
探测器板有一个监控微开关和在线磁性触点。
系统布防时，探测器板内的监控开关合上。
探测器从门板上抬高时，监控开关打开，激活一条报警。

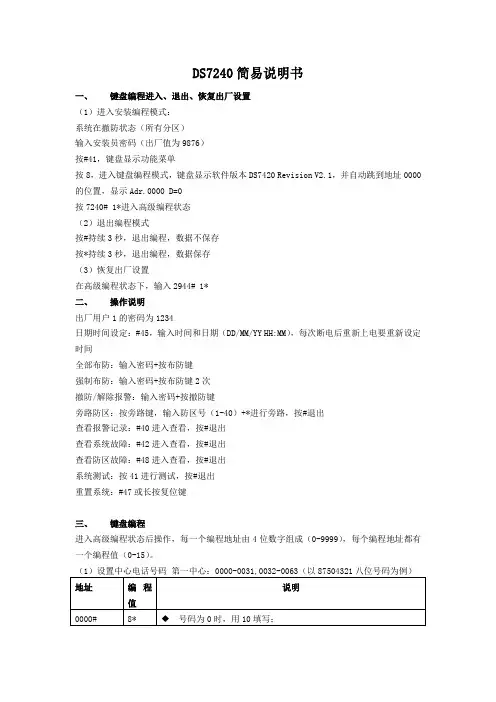

DS7240简易说明书一、键盘编程进入、退出、恢复出厂设置（1）进入安装编程模式：系统在撤防状态（所有分区）输入安装员密码（出厂值为9876）按#41，键盘显示功能菜单按8，进入键盘编程模式，键盘显示软件版本DS7420 Revision V2.1，并自动跳到地址0000的位置，显示Adr.0000 D=0按7240# 1*进入高级编程状态（2）退出编程模式按#持续3秒，退出编程，数据不保存按*持续3秒，退出编程，数据保存（3）恢复出厂设置在高级编程状态下，输入2944# 1*二、操作说明出厂用户1的密码为1234日期时间设定：#45，输入时间和日期（DD/MM/YY HH:MM），每次断电后重新上电要重新设定时间全部布防：输入密码+按布防键强制布防：输入密码+按布防键2次撤防/解除报警：输入密码+按撤防键旁路防区：按旁路键，输入防区号（1-40）+*进行旁路，按#退出查看报警记录：#40进入查看，按#退出查看系统故障：#42进入查看，按#退出查看防区故障：#48进入查看，按#退出系统测试：按41进行测试，按#退出重置系统：#47或长按复位键三、键盘编程进入高级编程状态后操作，每一个编程地址由4位数字组成（0-9999），每个编程地址都有一个编程值（0-15）。
第二中心：0066-0097,0098-0129（2）设置接收机报告格式（需与接警中心确认具体报告格式，以下以Contact ID格式为例）设置接收机1报告格式：0064# 2*设置接收机2报告格式：0130# 2*[说明] 格式代码定义：1：保留；2：Contact ID；3：SIA 300；4：Basec Pager；7：个人拨号格式；11：SIA 300（带文本）（6）设定警号输出时间地址：1040，编程值：0-15分钟。
（缺省值为6分钟）如果要设置报警输出口1的输出时间小于1分钟，进行下一步操作：编程代码：1047#5*（极性设为“常开，单击低电平（全部延时）”），1048#2*（单击时间基数设为“1秒”）；1049#1*，1050#5*（以15秒为例：两个地址位分别设为1和5）（7）设定电话线故障报警地址：0220，编程值：0-15。
所有博世语音报警系统均为业界领先的公共广播和语音报警解决方案产品线概览2 | 公共广播和语音报警公共广播和语音报警系统源于博世博世智能建筑科技在公共广播和语音报警(PA/VA)解决方案领域拥有90多年的经验，开发了一系列可提供高品质语音和音乐的系统。
我们基于行业领先的技术，不断改进我们的系统。
我们将终端用户放在首位，采用非常直观的界面设计，使用户可以轻松地充分利用产品功能。
我们的目标是凭借出色的系统，应对各种规模的应用场景，满足不断变化的客户需求。
维护公共安全，挽救生命保护人们远离危险和隐患是我们的社会责任。
博世PA/VA系统的语音报警功能可在紧急情况下提供清晰的指导和说明。
研究证明，与传统的报警器警报不同，指示性撤离减少了建筑物清场所需的时间，因此可以挽救更多的生命。
独树一帜的行业地位作为业界领先企业，博世设定并保持着更高的系统可用性和创新标准，凭借有口皆碑的系统可靠性和内置的故障保护冗余功能，我们满足了不断增长的客户群需求，并远超客户期待。
我们的先进技术具有集成兼容性，在保证互操作性的同时，也保证了对窃听和黑客的全面预防。
面向未来博世每年都将大部分营业额投资于全球产品和研究开发。
我们的PA/VA创新理念奠定了公共广播和语音报警市场的发展基础。
PRAESIDEO是世界上较早推出的联网的数字公共广播和语音报警系统。
如今，我们继续推动创新，研究各种趋势，努力保持领先地位。
研究市场发现，客户需要能够迅速适应建筑用途变化，又可以立即纳入新区域或区域变化的解决方案。
客户更偏爱可以使用现有基础架构并支持远程诊断和维护，从而提高成本效益的解决方案。
而由于当前将所有楼宇管理系统集成为一体的需要，基于IP的系统和软件控出众性能系统可用性灵活面向未来经济高效公共广播和语音报警 | 3保持信息通畅，让人们获得安全感和保持愉悦的心情，这是我们的使命。
◾ 深厚的专业知识和出众的PA/VA品质我们使目标群体能够预测具有挑战性的情况和用户需求◾ 广泛且灵活的产品线我们满怀企业社会责任感，以匠心设计公共广播解决方案， 为创造更美好的世界而不懈努力◾ 智能公共广播技术我们提供基于IP的技术，打造出色的公共和商业空间体验◾ 全球合作伙伴网络，与客户关系密切我们激励并支持客户塑造美好未来为什么选择博世？#AlwaysAhead制设备的发展趋势非常明显，从而将需要更多面向未来的解决方案。
SLOTSLOT2O p e n 3.7- 5.0V D CN o rm a l 2.0- 3.0V D CS h o rt 0.0- 1.3V D CE T H E R N E T100 B A S E-TL I N KU S BC O M M U N I C AT I O N M O D UL E1CO U T P U TBS D I2D e v ic e B u sR Y G B O N-B O A R D P O I N TS1 C O M 23C O M 45 CO M 67 C O M81 k E n d o f L in eR e s is to rsO U T P U T AO U T P U T AO U T P U T A18 V A CB A T T E R YA U X- 12V +A U X P W RC O MD R YJu m pe r U nd erC ov erʊ通信设备快速入门指南防盗报警控制器(5500系列)B6512-CHI/B5512-CHIB4512-CHI/B3512-CHI板载端子SDI2 规格• 非屏蔽，4芯， 直径0.65 - 2 毫米(22-12 号)电缆• 报警主机SDI2总线到直连设备电缆最长为305米，整个系统电缆最长为2286米• 允许星形连接、菊链式连接、T 型方式及各种方式组合进行布线更多帮助?更多详细说明，参见防盗报警控制器（报警主机）随附CD中安装与系统参考指南。
技术位置端子说明规格18VAC变压器220VAC/18VAC 50VA 50Hz接地端子或类似接地点+ BAT -电池12VDC 7AhNO C NC输出A(1)可切换为辅助电源, COM, 或干接点COM AUX辅助电源12VDC@800mAR Y G B SDI2 总线键盘和SDI2设备通过端子连接1 COM 2防区输入1k Ω EOLTMPR防拆防拆开关B C输出B(2), C(3)固态输出, 50mA, 低电有效RESET复位按钮长按 5 秒进入或退出服务模式心跳LED指示灯慢闪：系统正常, 快闪：服务模式MODULE 1插入式模块可选通信模块防拆输入输出B(2),C(3)复位按钮心跳L E DU S B接口以太网接口报告个人通知ISP编程RSCAPP以太网 板载蜂窝B44x插入式电话B430插入式USB板载变压器入7,856输34入1,2SDI2总线电池辅助电源输出A(1)通信模块SDI2 设备类型选项 设备最多数量 #设备类型型号说明B6512B5512B4512B3512地址备注键盘B915I-CHI2行 基础键盘12*8*8*4*01 (12)相同设备类型必须使用不同地址。
APAW.S1871indicated in the instructions, wiring diagram.Control unit subassemblies, Models D2212B, D2212BE, followed by suffix "LC".Control unit accessories, keypads, Models D202A, D220A, D222A, D223A, may be suffixed by TD; Models D621, D621B, D621W, D623,D623B, D623W, D625, D625B, D625W for use with control panels indicated in the installation instructions.Models D720 and D1255, may be followed by suffixes R, TD or W, for use with control panels indicated in the installation instructions (covered under File S5579); Models D1260, D1260B, D1260R, D1260W, D1260BLK.Control unit subassembly, Model ICP-SDI-9114, for use with control panels and keypads indicated in the installation instructions.Control unit accessories, Models D133, D134 relay modules.Control unit accessory, Model D208 zone expansion module.Control unit subassembly, Model D208LC zone expansion module.Control unit accessories, Models D9210B, D9210BC, D9210BLC access control modules. (Covered under File S5579).Control unit accessories, Models SK-820 Data Repeater, SC9002 Printer (Covered under S5579).Control unit modules, Models SC-4000D, SC-4000DSC, SC-4000 Guard Unit RF transmitters (Covered under S5579).Control unit subassembly, Model LS-500 Line Simulator, Ethernet Module, Model B420 (Covered under S5579).Control unit accessory, Network Interface Module, Model DX4020 (covered under File S5579).Control unit subassembly, GPRS/GSM IP Communicator, Model ITS-DX4020-G (+8).Communicator interface module, Model B450(+12).Control unit accessories, printer interface, Model D9131A. For use with Radionics products where referenced in the installation instructions. Control unit subassemblies, Models D6412LC, D6412M, D4412LC, D4412M, DX2010, DX3010.Control unit subassembly, Ethernet Module, Model B420 (++)(Covered under S5579).Control unit accessory, RF Receiver, Model RF3224. Suitable for use with transmitters indicated in the installation instructions.Models D4412, D4412LT, D6412, D6412LT. For all applications, the Model D8108A or D8108AH, attack resistant enclosure and a Listed local sounding device are required. Suitable for use with Models D621, D621W, D623, D623W, D625, D625W Command Centers. The units may include Listed modules and subassemblies referenced in the manufacturer's operation, installation manual. Suitable for bank safe and vault applications when used in conjunction with the Listed Model S110 Electronic Sounding Device by Rothenbuhler Engineering.Control unit subassembly, C900V2+ dialer capture module.Enclosure, Model ULPS (++).Computer, Model B-010 (+2) for use with receiver model D6600.Monitor, Model B-008 (+3).Digital alarm communicator receiver, Model 6100IPv6. The Model 6100IPv6 Connettix Receiver is suitable for use as a commercial DACR and PSDN communicator.Control unit accessory, Model ISW-D8125CW-V2 (+7) wireless Interface module for use with separately Listed ISW-EN-4200 Wireless Inovonics RF Receiver. Compatible with control panels D9412GV3/D7412GV3/D7212GV3, D9412GV2/D7412GV2, D7212GV2.Subassembly, Model B46 Communicator Status Indicator (+17).Model B465 Connettix Universal Dual Path Communicator (+17).+ - Complementary Listed to AMCX, AMCX7, UTOU, UTOU7, NBSX, NBSX7, APAW7, APOU, APOU7.++ - Complementary Listed to ALVY, AMCX, AOTX, APOU, NBSX, UOXX, UTOU.(+2) - Complementary Listed to UOJZ, UOJZC, AMCX7, APAW7, APOU, APOU7.(+3) - Complementary Listed to UOXX, UOXXC, AMCX7, APAW7, APOU, APOU7.(+4) - Complementary Listed to AMCX, AMCX7, APAW7.(+5) - Suitable for Encrypted Line Security when employing Listed Models DX4020 or C900V2 via PSDN only.(+6) - Complementary Listed to UOJZ, AMCX, APOU, ALVY, AOTX, NBSX, UTOU.(+7) Complimentary Listed to APOU, AMCX, UTOU, AOTX, NBSX.(+8) Complimentary Listed to UOJZ, AMCX, UTOU, NBSX, APOU.(+9) Complimentary Listed to UOJZ, APOU, AMCX, APAW, ALVY, AOTX, UTOU, NBSX, AMTB, ANET, Suitable for Encrypted Line Security when employing Listed Models DX4020 or C900V2 via PSDN only.(+10) Complimentary Listed to UOJZ, APOU, AMCX, APAW, ALVY, AOTX, UTOU, NBSX, AMTB, ANET, Suitable for Encrypted Line Security when employing Listed Models DX4020 or C900V2 via PSDN only.(+11) Complimentary Listed to APOU, APOU7, AMCX, AMCX7, AOTX, AOTX7, APAW7, UTOU, UTOU7, NBSX, NBSX7, AMTB, ANET.(+12) Complementary Listed to UOJZ, AMCX, AMCX7, APAW7, APOU, APOU7, AOTX, AOTX7, UTOU, NBSX, AMTB, ANET.(+13) Complementary Listed under AMCX, AMCX7, AMTB (ANSI/SIA CP-01-2010), ANET, AOTX, AOTX7, APAW7, APOU, APOU7, NBSX, NBSX7, UTOU, UTOU7.(+14) Complementary Listed under AMCX, AMCX7, AMTB, ANET, AOTX, ATOX7, APAW7, APOU, APOU7, NBSX, NBSX7, UTOU, UTOU7, UOJZ, ANSI/SIA CP-01-2010.(+15) Complementary Listed under AMCX, AMTB, ANET, AOTX, APOU, NBSX, UTOU, ANSI/SIA CP-01-2010.(+16) Complimentary Listed to APOU, APOU7, AMCX, AMCX7, AOTX, AOTX7, APAW7, UOJZ, UTOU, UTOU7, NBSX, NBSX7, AMTB, ANET.(+17) Complementary Listed under AMCX, AMCX7, AMTB, ANET, AOTX, ATOX7, APAW7, APOU, APOU7, NBSX, NBSX7, UTOU, UTOU7, UOXX, ANSI/SIA CP-01-2010.Model StandardLineSecurityEncryptedLineSecurityNo LineSecurityConditions andNotesD6600 Netcom Receiver X——when used with compatible control unitD6600 Netcom Receiver—X—when used with a compatible control unit and ListedModel DX4020 Network Interface Module or the Listedmodel C900V2 Dialer Capture Module along with theD6680 network adapter.D6500 Digital AlarmCommunicator Receiver——X—D7412, D9412GV2, D7412GV2,D7212GV2, D9412GV3,D7412GV3, D7212GV3 DACTUnitsX———B3512, B4512, B5512 Control Units X——With onboard IP connection, B426 module, B440,B441, B442 or B443 cellular communication modulewith Bosch Listed D6600 or D6100IPv6B8512G(+16), B8512G-E (+16), B9512G (+16), B9512 (+16)—X—With onboard IP connection, B426 module, B440,B441, B442 or B443 cellular communication modulewith Bosch Listed D6600 or D6100IPv6B3512, B4512, B5512 ControlUnits——X When using B430 DACT communication moduleB8512G(+16), B8512G-E(+16), B9512G (+16), B9512(+16)——X When using B430 DACT communication moduleD7412, D9412GV2, D7412GV2, D7212GV2, D9412GV3,D7412GV3, D7212GV3 DACT Units —X—when used with Listed Models DX4020 or C900V2 viaPSDN onlyD2212B, D2212BE(may be followed by suffix "LT") Control Units —X—when used with Listed model C900V2 Dialer CaptureModule for use with receivers as indicated in theinstallation instructionsD4412, D4412LT, D6412, D6412LT Control Units —X—when used with the model C900V2 dialer capturemodule for use with receivers as indicated in theinstallation instructionsD6100IPv6 Digital AlarmCommunicator Receiver—X——ITS-DX4020-G X X—When used with Bosch control panels, modelsD9412GV2, D7412GV2, D7212GV2, D9412GV3,D7412GV3, D7212GV3, and Bosch receivers, modelsD6600 and D6100I.Trademark and/or Tradename: "Safecom"。
CC488 （Solution Ultima 880） 控制主机提供 8 个可编程的有线防区或无线防盗防区。
远程编程实现了更高的便利性和适应性。
基本功能8 个可编程用户代码和 8 个无线遥控器代码用户可以编程多达 8 个用户代码和 8 个无线遥控器。
只有拥有主码的用户才能添加或更改其它系统用户代码。
两个分区控制主机划分为两个分区。
用户可以从一个主键盘或多个分区键盘来对这两个分区进行操作。
远程编程用户可以在运行 MS-DOS ® 并配有调制解调器的 PC 上使用CC816 Alarm Link (A-Link) 软件对防区进行远程编程。
此外，用户还可以使用现场以外的计算机来运行诊断、布防系统和旁通防区。
这可以减少现场维护的次数，提供快速的客户服务，从而节省时间和成本。
对于控制主机距离办公室数百公里（英里）的偏远地区，远程编程功能非常有用。
三种布防模式用户可以使用以下三种模式之一来布防系统：AWAY 模式：布防整个系统。
STAY 模式 1：布防大多数防区。
不对编程为隔离的防区进行布防（安装人员）。
STAY 模式 2：布防大多数防区。
不对编程为隔离的防区进行布防（主码用户）。
双音多频 (DTMF) 电话远程布防用户可以使用 DTMF 电话从任何远程位置进行布防。
DTMF 电话与系统之间建立通信链路后，用户可以使用电话来操作系统，就像采用键盘一样。
日间报警日间报警在系统解除布防后监视一组防区。
例如，商店前门安装有脚垫或电子射束探测器，顾客在进出商店时会触发脚垫或电子射束。
每次触发脚垫或电子射束时，键盘都发出蜂鸣声。
胁持报警键盘胁持报警可用作静默拦截报警，当系统向监控站或袖珍式寻呼机报告时，此报警非常有用。
键盘防恶意操作报警键盘防恶意操作功能限制用户尝试输入错误用户代码的次数。
当尝试次数超过限制后，系统将启动报警，并向安全监控站发送报告。
选择线端 (EOL) 电阻值对控制主机编程时，用户可以选择不同的 EOL 电阻值。
NYC Department of Buildings280 Broadway, New York, NY 10007Patricia Lancaster, FAIA, Commissioner (212) 566-5000, TTY: (212) 566-4769Report of Materials and Equipment Acceptance DivisionPursuant to Administrative Code Section 27-131, the following equipment or material has been found acceptable for use subject to the terms and conditions contained herein.MEA 12-92-E Vol.15Manufacturer:Bosch Security Systems, 130 Perinton Parkway, Fairport,NY 14450.Trade Name(s):D7412GV2 Control Panel, D9412GV2 Control Panel.Product:Digital Alarm Communicators, Fire Alarm, HouseholdWarning, Access Control And Burglary Control PanelsIncluding Auxiliary Devices.Pertinent Code Section(s):Art 5 Sub-Chapter 17 & RS 17-3,-3A,-3B,-5, 3RCNY 17-01. Prescribed Test(s):UL-365 -UL-864 - UL 1023- UL1610 - UL1635 Laboratory:Underwriters Laboratories Inc.Test Report(s):UL File S1871, Project # 92SC02634, issued: August 28,1992, revised: May 10, 2005.Description – The D7412GV2 control panel provides up to 75 individually identified programmable (address) points and contains an integral (DACT) communicator designed for reporting to central office via (PSTN) public switched telephone network and/or IP network destinations.The D9412GV2 control panel provides up to 246 individually identified programmable address) points and contains an integral (DACT) communicator designed for reporting to central office via (PSTN) public switched telephone network and/or IP network destinations.UL lists the D9412V2/D7412GV2 control panels as signal systems control panels for central station, local, auxiliary, remote station and household burglary and fire warning.The attached list incorporates auxiliary devices previously approved by the mea for the7412 & 9412 control panels.These are additionally shown as approved by UL as part of the listing for the 7412GV2 & 9412GV2 control panels.A ABCD F GBOSCH #DESCRIPTION UL FILE #REV DATE PAGE #PRIOR APPROVAL1. 0928DUAL PHONE LINE MODULATOR S1871 V4 S 92005-5-10312-92-E VOL. V2. 08109ENCLOSURE S1871 V4 S 92005-5-102582-85-SA(4-22-86)3. 01255KEYPAD S1871 V4 S 91992-08-281612-92-E VOL. IV4. 01260KEYPAD S1871 V4 S 91992-08-281612-92-E VOL. VII5. 01256FIRE COMMAND CENTER S1871 V4 S 91992-08-281612-92-E-VOL V6. 08128D8 ZONE INTERFACE TRANSDUCER S1871 V4 S 91992-08-283582-85-SA(4-22-86)7. D125B POWERED LOOP INTERFACE MODULE S1871 V4 S 92005-5-103582-85-SA(4-22-86)8. D129DUAL CLASS A MODULE S1871 V4 S 92005-5-103582-85-SA( 4-22-86)9. D192C/G BELL CIRCUIT SUPERVISION MODULE S1871 V4 S 92005-5-103582-85-SA(4-22-86)10. D8122DERIVED CHANNEL TERMINAL UNIT S1871 V4 S 92005-5-103582-85-SA(4-22-86)11. D8125ZONE EXPANSION INTERFACE S1871 V4 S 92005-5-103582-85-SA( 4-22-86)12. D8129OCTO-RELAY MODULE S1871 V4 S 92005-5-103582-85-SA((3-7 -89))13. 08130RELEASE MODULE S1871 V4 S 92005-5-103582-85-SA( (3-7-89))14. D8132BATTERY CHARGER MODULE S1871 V4 S 92005-5-103582-85-SA((3-7-89))MODULE S1871 V4 S 92005-5-103582-85-SA((3-7-89))15. D9127UIT TRANSPONDER-POPIT16. D113BATTERY SUPERVISION MODULE S1871 V4 S 92005-5-102412-92-E VOL. VII17. 08004SPECIAL TRANSPONDER ENCLOSURE S1871 V4 S 92005-5-103582-85-SA(4-22-86)18. 0130/0133RELAY MODULE S1871 V4 S 92005-5-10312-92-E VOL. II19. D9131A PRINTER INTERFACE MODULE S1871 V4 S 92005-5-10312-92-E VOL. II20. 0185REVERSE POLARITY MODULE S1871 V4 S 91992-08-281312-92-E VOL. VII21. DX4020NETWORK INTERFACE MODULE S1871 V4 S 92005-5-10312-92-E VOL. XIII22. C900TTL-E NETWORK MODULE S1871 V4 S 92005-5-102412-92-E VOL. XIIIPursuant to “Promulgation of the Rules relating to Material and Equipment Application Procedures” dated November 5, 1992, the Bureau of Fire Prevention has no objection letter dated December 1, 2005, F.P. Index No. 0511037A.Terms and Conditions: That the above units are accepted on condition that:1. All uses, configurations, arrangements and functions, application and installationsshall comply with the provisions of New York City Buildings Code, specificallySubchapter 17, and Reference Standard 17-3, 17-3A, 17-3B, 17-3C and 17-5.Further, the installation shall be in accordance with the manufacturer'srecommendation and UL standard.2. The above referenced Fire Alarm Control Unit must provide for fail-safe operation.This feature must assure that control of doors, locks, ventilation fans, and elevatorrecall will not be rendered inoperable in the event of a fire or power failure.3. The control unit when used with central office communicator or a transmitter, theinstallation and operation of the equipment and devices shall comply with 3RCNY§ 17-01. It shall have the capability of transmitting separate and distinct signals toindicate manual pull station alarm, automatic detection alarm, sprinkler waterflowalarm, supervisory signal indications and trouble indications.4. The connection of security/burglar devices and equipment to the fire alarm controlunit is prohibited. A sign must be provided to indicate same.5. Installation of pre recorded evacuation messages in the fire alarm control unitwould require a prior approval from the Department.6. All enclosing cases for the above fire alarm panels shall be painted red in color.7. The above referenced fire alarm panels shall be used only with listed andaccepted/approved accessories with which the compatibility has been determined to be acceptable by the Engineer of Record or a UL test report.All shipments and deliveries of such equipment shall be provided with a metal tag suitably placed, certifying that the equipment shipped or delivered is equivalent to that tested and accepted for use, as provided for in Section 27-131 of the Building Code.。
