20m、30m箱梁伸长量计算

20m箱梁伸长量计算中跨σcon=1860×0.75=1395（MPa）N=σcon×A y=1395×140=195300=195.3（KN）CD：537 BC：2879.8 AB：6348 μ=0.25 k=0.0015Ay-预应力筋的截面面积（mm2）Eg-预应力筋的弹性模量（Eg取值为1.95×105N/mm2）L-从张拉端至计算截面的预应力筋长度θ-从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）κ-孔道每米局部偏差对摩擦的影响系数（κ取值为0.0015）μ-预应力筋与孔道壁的摩擦系数（μ取值为0.25）AB：ΔL1= 45.01767204BC：ΔL2= 19.55681557CD：ΔL3= 3.693505128（45.01767204+19.55681557+ 3.693505128）×2=136.5359855（mm）CD：2015 BC：2879.8 AB：4923.4 μ=0.25 k=0.0015AB：ΔL1=34.86592675BC：ΔL2=19.59828131CD：ΔL3=13.86740714（34.86592675+19.59828131+13.86740714）×2=136.6632304（mm）CD：7901 BC：733 AB：1065 μ=0.25 k=0.0015AB：ΔL1=7.611197676BC：ΔL2=5.179053855CD：ΔL3=55.03988817=（7.611197676+5.179053855+55.03988817）×2=135.6602794（mm）σcon=1860×0.75=1395（MPa）N=σcon×A y=1395×140=195300=195.3（KN）N1(4根)：195.3×4=781.2（KN）N2(4根)：195.3×4=781.2（KN）N3(3根)：195.3×3=585.9（KN）4束：15%：117.18 ， 30%：234.36 ， 50%：390.63束：15%：87.885， 30%：175.77 ， 50%：292.95边跨σcon=1860×0.75=1395（MPa）N=σcon×A y=1395×140=195300=195.3（KN）CD：537 BC：2879.8 AB：6348 μ=0.25 k=0.0015Ay-预应力筋的截面面积（mm2）Eg-预应力筋的弹性模量（Eg取值为1.95×105N/mm2）L-从张拉端至计算截面的预应力筋长度θ-从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）κ-孔道每米局部偏差对摩擦的影响系数（κ取值为0.0015）μ-预应力筋与孔道壁的摩擦系数（μ取值为0.25）AB：ΔL1= 34.00962935BC：ΔL2= 19.60309761CD：ΔL3= 14.6217618（34.00962935+19.60309761+ 14.6217618）×2=136.4689775（mm）CD：2015 BC：2879.8 AB：4923.4 μ=0.25 k=0.0015AB：ΔL1=23.82140171BC：ΔL2=19.64594751CD：ΔL3=24.59225592（23.82140171+19.64594751+24.59225592）×2=136.1192103（mm）CD：7901 BC：733 AB：1065 μ=0.25 k=0.0015AB：ΔL1=7.255000187BC：ΔL2=5.179374891CD：ΔL3=55.72775194=（7.255000187+5.179374891+55.72775194）×2=136.324254（mm）σcon=1860×0.75=1395（MPa）N=σcon×A y=1395×140=195300=195.3（KN）N1(5根)：195.3×5=976.5（KN）N2(4根)：195.3×4=781.2（KN）N3(4根)：195.3×4=781.2（KN）5束：15%：146.48， 30%：292.95 ， 50%：488.254束：15%：117.18 ， 30%：234.36 ， 50%：390.64束：3束：压力表：750184，千斤顶：908194 4束：3束：4束：3束：压力表：750183，千斤顶：908191 4束：3束：rad读作弧度。

30m 箱梁钢绞线理论伸长量计算书以下计算中k 取0.0015，μ取0.17，千斤顶工作长度为43cm 。

N1、N2、N3钢束竖弯角均为12350.087, 1.80.031,4 1.40.024rad rad N rad θθθ======平弯角均为竖弯角。

张拉控制应力5con 1350MPa,Ep=1.9510σ=⨯预应力筋弹性模量。

一、N1钢束1、N1非连续端伸长量计算： （1） 直线段AB72.143115.1() 1.151()1350 1.1510.0088195000AB con ABAB Pl cm m l l m mmE σ=+==⨯∆==== （2） 曲线段BC2278.50.7850.00150.7850.170.0310.006513500.7850.0065110.005521950002BC BC con BC BC BC Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（3） 直线段CD首先求出CD 段起点截面C 处预应力筋张拉应力：2()0.0065673.1 6.73113501341.23MPa 1341.23 6.7310.04646195000BCCD kl C con C CD CD Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====（4） 曲线段DE12392.7 3.9270.0015 3.9270.170.0870.02071341.23 3.9270.0207110.0272721950002DE DE c DE BC DE Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（5） 直线段EF首先求出EF 段起点截面E 处预应力筋张拉应力：1()0.0207270.3 2.7031341.231313.72MPa 1313.72 2.7030.01818195000DEEF kl E C E EF EF Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====通过以上计算可知N1非连续端的总伸长量：185462718104()AB BC CD DE EF l l l l l l mm ∆=∆+∆+∆+∆+∆=++++=2、N1连续端伸长量计算： （1） 直线段AB72.143115.1() 1.151()1350 1.1510.0088195000AB con ABAB Pl cm m l l m mmE σ=+==⨯∆==== （2） 曲线段BC2278.50.7850.00150.7850.170.0310.006513500.7850.0065110.005521950002BC BC con BC BC BC Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（3） 直线段CD首先求出CD 段起点截面C 处预应力筋张拉应力：2()0.0065843.78.43713501341.23MPa 1341.238.4370.05858195000BCCD kl C con C CD CD Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====（4） 曲线段DE12392.7 3.9270.0015 3.9270.170.0870.02071341.23 3.9270.0207110.0272721950002DE DE c DE BC DE Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（5） 直线段EF首先求出EF 段起点截面E 处预应力筋张拉应力：1()0.020788.90.8891341.231313.72MPa 1313.720.8890.0066195000DEEF kl E C E EF EF Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====通过以上计算可知N1连续端的总伸长量：28558276104()AB BC CD DE EF l l l l l l mm ∆=∆+∆+∆+∆+∆=++++=综上计算可以得出以下结果： 30m 箱梁边跨N1钢束总伸长量：12104104208()l l l mm ∆=∆+∆=+=边N130m 箱梁中跨N1钢束总伸长量：221042208()l l mm ∆=∆=⨯=中N1二、N2钢束1、N2非连续端伸长量计算： （1） 直线段AB72.143115.1() 1.151()1350 1.1510.0088195000AB con ABAB Pl cm m l l m mmE σ=+==⨯∆==== （2） 曲线段BC2278.50.7850.00150.7850.170.0310.006513500.7850.0065110.005521950002BC BC con BC BC BC Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（3） 直线段CD首先求出CD 段起点截面C 处预应力筋张拉应力：2()0.0065512.4 5.12413501341.23MPa 1341.23 5.1240.0353*******BCCD kl C con C CD CD Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====（4） 曲线段DE12392.7 3.9270.0015 3.9270.170.0870.02071341.23 3.9270.0207110.0272721950002DE DE c DE BC DE Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（5） 直线段EF首先求出EF 段起点截面E 处预应力筋张拉应力：1()0.0207430.3 4.3031341.231313.72MPa 1313.72 4.3030.029********DEEF kl E C E EF EF Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====通过以上计算可知N2非连续端的总伸长量：185352729104()AB BC CD DE EF l l l l l l mm ∆=∆+∆+∆+∆+∆=++++=2、N2连续端伸长量计算： （1） 直线段AB72.143115.1() 1.151()1350 1.1510.0088195000AB con ABAB Pl cm m l l m mmE σ=+==⨯∆==== （2） 曲线段BC220.00150.7850.170.0310.006513500.7850.0065110.005521950002BC BC con BC BC BC Pkl l kl l m mm E μθσμθ+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（3） 直线段CD首先求出CD 段起点截面C 处预应力筋张拉应力：2()0.0065683.1 6.83113501341.23MPa 1341.23 6.8310.0474*******BCCD kl C con C CD CD Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====（4） 曲线段DE12392.7 3.9270.0015 3.9270.170.0870.02071341.23 3.9270.0207110.0272721950002DE DE c DE BC DE Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（5） 直线段EF首先求出EF 段起点截面E 处预应力筋张拉应力：1()0.0207251 2.511341.231313.72MPa 1313.72 2.510.01717195000DEEF kl E C E EF EF Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====通过以上计算可知N2连续端的总伸长量：285472717104()AB BC CD DE EF l l l l l l mm ∆=∆+∆+∆+∆+∆=++++=综上计算可以得出以下结果： 30m 箱梁边跨N2钢束总伸长量：12104104208()l l l mm ∆=∆+∆=+=边N230m 箱梁中跨N2钢束总伸长量：221042208()l l mm ∆=∆=⨯=中N2三、N3钢束1、N3非连续端伸长量计算： （1） 直线段AB72.143115.1() 1.151()1350 1.1510.0088195000AB con ABAB Pl cm m l l m mmE σ=+==⨯∆==== （2） 曲线段BC220.00150.7850.170.0310.006513500.7850.0065110.005521950002BC BC con BC BC BC Pkl l kl l m mm E μθσμθ+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（3） 直线段CD首先求出CD 段起点截面C 处预应力筋张拉应力：2()0.0065371.8 3.71813501341.23MPa 1341.23 3.7180.02626195000BCCD kl C con C CD CD Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====（4） 曲线段DE12392.7 3.9270.0015 3.9270.170.0870.02071341.23 3.9270.0207110.0272721950002DE DE c DE BC DE Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（5） 直线段EF首先求出EF 段起点截面E 处预应力筋张拉应力：1()0.0207570.3 5.7031341.231313.72MPa 1313.72 5.7030.03838195000DEEF kl E C E EF EF Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====通过以上计算可知N3非连续端的总伸长量：185262738104()AB BC CD DE EF l l l l l l mm ∆=∆+∆+∆+∆+∆=++++=2、N3连续端伸长量计算： （1） 直线段AB72.143115.1() 1.151()1350 1.1510.0088195000AB con ABAB Pl cm m l l m mmE σ=+==⨯∆==== （2） 曲线段BC2278.50.7850.00150.7850.170.0310.006513500.7850.0065110.005521950002BC BC con BC BC BC Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（3） 直线段CD首先求出CD 段起点截面C 处预应力筋张拉应力：2()0.006513501341.23MPa 1341.23 5.0460.0353*******BCkl C con C CD CD Pe e l l m mmE μθσσσ-+-==⨯=⨯∆====（4） 曲线段DE12392.7 3.9270.0015 3.9270.170.0870.02071341.23 3.9270.0207110.0272721950002DE DE c DE BC DE Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（5） 直线段EF首先求出EF 段起点截面E 处预应力筋张拉应力：1()0.0207431.2 4.3121341.231313.72MPa 1313.72 4.3120.029********DEEF kl E C E EF EF Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====通过以上计算可知N3连续端的总伸长量：285352729104()AB BC CD DE EF l l l l l l mm ∆=∆+∆+∆+∆+∆=++++=综上计算可以得出以下结果： 30m 箱梁边跨N3钢束总伸长量：12104104208()l l l mm ∆=∆+∆=+=边N330m 箱梁中跨N3钢束总伸长量：221042208()l l mm ∆=∆=⨯=中N3四、N4钢束1、N4非连续端伸长量计算： （1） 直线段AB208.643251.6() 2.516()1350 2.5160.01717195000AB con ABAB Pl cm m l l m mmE σ=+==⨯∆==== （2） 曲线段BC3373.30.7330.00150.7330.170.0240.006413500.7330.0064110.005521950002BC BC con BC BC BC Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（3） 直线段CD首先求出CD 段起点截面C 处预应力筋张拉应力：3()0.006413501341.33MPa 1341.3312.0180.0838*******BCkl C con C CD CD Pe e l l m mmE μθσσσ-+-==⨯=⨯∆====通过以上计算可知N4非连续端的总伸长量：117583105()AB BC CD l l l l mm ∆=∆+∆+∆=++=2、N4连续端伸长量计算： （1） 直线段AB207.243250.2() 2.502()1350 2.5020.01717195000AB con ABAB Pl cm m l l m mmE σ=+==⨯∆==== （2） 曲线段BC3373.30.7330.00150.7330.170.0240.006413500.7330.0064110.005521950002BC BC con BC BC BC Pl cm mkl l kl l m mm E μθσμθ==+=⨯+⨯=+⨯⎛⎫⎛⎫∆=-=-== ⎪ ⎪⎝⎭⎝⎭（3） 直线段CD首先求出CD 段起点截面C 处预应力筋张拉应力：3()0.00641187.811.87813501341.33MPa 1341.3311.8780.08282195000BCCD kl C con C CD CD Pl cm me e l l m mmE μθσσσ-+-====⨯=⨯∆====通过以上计算可知N4连续端的总伸长量：217582104()AB BC CD l l l l mm ∆=∆+∆+∆=++=综上计算可以得出以下结果： 30m 箱梁边跨N4钢束总伸长量：12105104209()l l l mm ∆=∆+∆=+=边N430m 箱梁中跨N4钢束总伸长量：221042208()l l mm ∆=∆=⨯=中N430m 箱梁预应力钢束伸长量汇总表如若考虑锚口预应力损失，超张拉3%，则张拉控制应力1350 1.031390.5con MPa σ=⨯= 超张拉3%钢束理论伸长量如下：。

公路桥梁《30m后张法箱梁理论伸长值计算》一、概况30m箱梁每榀正弯矩处共有8束钢绞线，在梁的两侧腹板对称布置，分别为：N1、N2、N3、N4中跨箱梁的全部为每束4股钢绞线；边跨箱梁的N1、N2、N3均为5股钢绞线，N4为4股钢绞线；在每榀箱梁顶板负弯矩处共设5束钢绞线，分别为：T1、T2，其中T1为2束，T2为3束。

T1、T2每束均为5 股钢绞线。

钢绞线采用低松弛高强度预应力钢绞线，标准抗拉强度f pk=1860MPa, 弹性模量E p=1.92×105Mpa，公称直径Φs＝15.2㎜，公称面积A=140㎜2，锚下控制应力σcon=0.75f pk=1395MP a。

腹板束采用M15—4、M15—5预应力钢绞线其公称直径Φ＝15.2㎜，公称面积A=140㎜2，标准抗拉强度f pk=1860MPa,实测弹性模量E p=1.92×105MPa。

设计管道摩阻系数µ=0.15，管道偏差系数k=0.0015，钢绞线的锚下控制应力σcon=0.75f pk=1395MP a；腹板张拉顺序：N1→N2→N3→N4，顶板张拉顺序： T2→T1钢束采用两端对称张拉。

二、理论伸长值计算书30m箱梁正交中跨预应力混凝土箱梁理论伸长值计算选用图号为S4-1-1-2(10-12)(一)、中跨梁N1理论伸长量计算N1伸长值分三段计算，根据图纸所给的钢绞线构造图分直线段和曲线段分别计算然后相加。

即理论伸长值ΔL=2（AB+BC+CD）如图纸上所示：对N1钢束：圆弧半径R＝6500cm；a=7.5°，则圆心角即方向的夹角之和a与切线长的计算如下：T=Rtg(a/2)=6500tg(7.5°/2)=426.033cmθ＝7.5°÷180°×Π＝0.13088969（rad）则弧长BC＝Rθ=6500×0.13088969＝850.848cmAB＝（144-31）÷sin a－T＝113÷sin7.5°－426.033+45＝484.694cm。

30m箱梁伸长量计算书一、中跨钢绞线束伸长量计算：根据图纸说明：κ=0.0015，μ=0.25, Ap=140mm2，Ep=1.95*105mm 1、N1：由图纸计算得孔道长度为29.56m，由于两端张拉，按一半长进行计算。

即X=14.78m单根张拉力设计值P=1860MPa*0.75*140mm2=195300（N），孔道的切线角为5°则平均张拉力P p=P*（1-e-（κx+μθ））/（κx+μθ）=195300*（1-e-（0.0015*14.78+0.25*π*5/180））/（0.0015*14.78+0.25*π*5/180）=191067（N）钢绞线的伸长量计算：钢绞线的长度=孔道长度+两端工作长度=29.56+0.35*2（0.35为千斤顶和工作锚垫板的长度之和）=30.26m=30260mm则伸长量△L=P p*L/(A p*E p) =191067*30260/(140*1.95*105 )=212(mm) 2、N2：由图纸计算得孔道长度为29.59m，由于两端张拉，按一半长进行计算。

即X=14.795m。

孔道的切线角为5°则平均张拉力P p=P*（1-e-（κx+μθ））/（κx+μθ）=195300*（1-e-（0.0015*14.795+0.25*π*5/180））/（0.0015*14.795+0.25*π*5/180）=191066（N）钢绞线的伸长量计算：钢绞线的长度=孔道长度+两端工作长度=29.59+0.35*2=30.29m=30290mm则伸长量△L=P p*L/(A p*E p) =191066*30290/(140*1.95*105 )=211(mm) 3、N3由图纸计算得孔道长度为29.62m，由于两端张拉，按一半长进行计算。

即X=14.81m单根张拉力设计值P=1860MPa*0.75*140mm2=195300（N），孔道的切线角为5°则平均张拉力P p=P*（1-e-（κx+μθ））/（κx+μθ）=195300*（1-e-（0.0015*14.81+0.25*π*5/180））/（0.0015*14.81+0.25*π*5/180）=191066（N）钢绞线的伸长量计算：钢绞线的长度=孔道长度+两端工作长度=29.62+0.35*2=30.32m=30320mm则伸长量△L=P p*L/(A p*E p) =191066*30320/(140*1.95*105 )=212(mm) 4、N4由图纸计算得孔道长度为29.40m，由于两端张拉，按一半长进行计算。

30m预制箱梁钢绞线伸长量计算书扬州沿江高等级公路D9标夹江特大桥30m预制箱梁桥梁钢绞线伸长量计算书施工- 1 - 二处扬州沿江高等级公路D9标夹江特大桥一、中跨N1束钢绞线从《扬州沿江公路二期工程D9标段夹江特大桥(K62+564.500－K63+625.500)施工图设计第二册》，图号为YYE-QH-S5-3-122查得N1束钢绞线2束4股下料长度为30.91m,结合我处实际情况取N1束钢绞线计算长度为（30.91-0.65）÷2=15.13m㈠、10％σK时N1束钢绞线伸长量P=10%×1395×140=19530NPN1=19530×4=78.12KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=19530×(1-e-(0.0015×15.13+0.25×7.5×π÷180))÷(0.0015×15.13+0.25×7.5×π÷180)=19530×0.972773233=18998N△L=18998×15160÷(140×1.95×105)=10.55mm△L１=10.55×2=21.1mm㈡、20％σK时N1束钢绞线伸长量P=20%×1395×140=39060NPN1=39060×4=156.24KN同样方法可计算得△L１＝21.1×2=42.2mm- 2 -㈢、100％σK时N1束钢绞线伸长量P=100%×1395×140=195300NPN1=195300×4=781.2KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=195300×(1-e-(0.0015×15.16+0.25×7.5×π÷180))÷(0.0015×15.16+0.25×7.5×π÷180)=195300×0.972773233=189982.6N△L=189982.6×15160÷(140×1.95×105)=105.5mm△L１=(△L-6)×2=(105.5-6)×2=199mm二、中跨N2束钢绞线从《扬州沿江公路二期工程D9标段夹江特大桥(K62+564.500－K63+625.500)施工图设计第二册》，图号为YYE-QH-S5-3-122查得N2束钢绞线2束4股下料长度为30.88m,结合我处实际情况取N2束钢绞线计算长度为（30.88-0.5）÷2=15.19m㈠、10％σK时N2束钢绞线伸长量P=10%×1395×140=19530NPN2=19530×4=78.12KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=19530×(1-e-(0.0015×15.19+0.25×7.5×π÷180))÷(0.0015×15.19+0.25×7.5×- 3 -π÷180)=19530×0.972751556=18997.8N△L=18997.8×15190÷(140×1.95×105)=10.6mm△L2=10.6×2=21.2mm㈡、20％σK时N2束钢绞线伸长量P=20%×1395×140=39060NPN2=39060×4=156.24KN同样方法可计算得△L2＝21.1×2=42.2mm㈢、100％σK时N2束钢绞线伸长量P=100%×1395×140=195300NPN2=195300×4=781.2KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=195300×(1-e-(0.0015×15.19+0.25×7.5×π÷180))÷(0.0025×15.19+0.25×7.5×π÷180)=195300×0.972751556=189978.4N△L=189978.4×15190÷(140×1.95×105)=105.7mm△L2=(△L-6)×2=(105.7-6)×2=199mm三、中跨N3束钢绞线- 4 -从《扬州沿江公路二期工程D9标段夹江特大桥(K62+564.500－K63+625.500)施工图设计第二册》，图号为YYE-QH-S5-3-122查得N3束钢绞线2束4股下料长度为30.95m,结合我处实际情况取N3束钢绞线计算长度为（30.95-0.5）÷2=15.225m㈠、10％σK时N3束钢绞线伸长量P=10%×1395×140=19530NPN3=19530×4=78.12KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=19530×(1-e-(0.0015×15.225+0.25×7.5×π÷180))÷(0.0015×15.225+0.25×7.5×π÷180)=19530×0.972726258=18997.3N△L=18997.3×15225÷(140×1.95×105)=10.6mm△L3=10.6×2=21.2mm㈡、20％σK时N3束钢绞线伸长量P=20%×1395×140=39060NPN3=39060×4=156.24KN同样方法可计算得△L3＝21.2×2=41.4mm㈢、100％σK时N3束钢绞线伸长量P=100%×1395×140=195300NPN3=195300×4=781.2KN- 5 -△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=195300×(1-e-(0.0015×15.225+0.25×7.5×π÷180)) ÷(0.0015×15.225+0.25×7.5×π÷180)=195300×0.972726258=189973.4N△L=189973.4×15225÷(140×1.95×105)=105.9mm△L3=(△L-6)×2=(105.9-6)×2=200mm四、中跨N4束钢绞线从《扬州沿江公路二期工程D9标段夹江特大桥(K62+564.500－K63+625.500)施工图设计第二册》，图号为YYE-QH-S5-3-122查得N4束钢绞线2束3股下料长度为30.70m,结合我处实际情况取N4束钢绞线计算长度为（30.70-0.5）÷2=15.10m㈠、10％σK时N4束钢绞线伸长量P=10%×1395×140=19530NPN4=19530×3=58.59KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=19530×(1-e-(0.0015×15.10+0.25×1.4×π÷180))÷(0.0015×15.10+0.25×1.4×π÷180)=19530×0.985757531=19251.8N- 6 -△L=19251.8×15100÷(140×1.95×105)=10.6mm△L4=10.6×2=21.2mm㈡、20％σK时N4束钢绞线伸长量P=20%×1395×140=39060NPN4=39060×3=117.18KN同样方法可计算得△L4＝21.3×2=42.6mm㈢、100％σK时N4束钢绞线伸长量P=100%×1395×140=195300NPN4=195300×3=585.9KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=195300×(1-e-(0.0015×15.10+0.25×1.4×π÷180))÷(0.0015×15.10+0.25×1.4×π÷180)=195300×0.985757531=192518.4N△L=192518.4×15100÷(140×1.95×105)=106.5mm△L4=(△L-6)×2=(106.5-6)×2=201mm五、边跨N1束钢绞线从《扬州沿江公路二期工程D9标段夹江特大桥(K62+564.500－K63+625.500)施工图设计第二册》，图号为YYE-QH-S5-3-123查得N1束钢绞线2束4股下料长度为30.91m,结合我处实际情况取N1束钢绞线- 7 -计算长度为（30.91-0.5）÷2=15.205m㈠、10％σK时N1束钢绞线伸长量P=10%×1395×140=19530NPN1=19530×4=78.12KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=19530×(1-e-(0.0015×15.205+0.25×7.5×π÷180)) ÷(0.0015×15.205+0.25×7.5×π÷180)=19530×0.972740706=18997.6N△L=18997.6×15205÷(140×1.95×105)=10.6mm△L１=10.6×2=21.2mm㈡、20％σK时N1束钢绞线伸长量P=20%×1395×140=39060NPN1=39060×4=156.24KN同样方法可计算得△L１＝21.2×2=42.4mm㈢100％σK时N1束钢绞线伸长量P=100%×1395×140=195300NPN1=195300×4=781.2KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=195300×(1-e-(0.0015×15.205+0.25×7.5×π÷180)) ÷(0.0015×15.205+0.25×7.5- 8 -×π÷180)=195300×0.972740706=189976.3N△L=189976.3×15205÷(140×1.95×105)=105.8mm△L１=(△L-6)×2=(105.8-6)×2=200mm六、边跨N2束钢绞线从《扬州沿江公路二期工程D9标段夹江特大桥(K62+564.500－K63+625.500)施工图设计第二册》，图号为YYE-QH-S5-3-123查得N2束钢绞线2束5股下料长度为30.93m,结合我处实际情况取N2束钢绞线计算长度为（30.93-0.5）÷2=15.215m㈠、10％σK时N2束钢绞线伸长量P=10%×1395×140=19530NPN2=19530×5=97.65KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=19530×(1-e-(0.0015×15.215+0.25×7.5×π÷180))÷(0.0015×15.215+0.25×7.5×π÷180)=19530×0.972733478=18997.5N△L=18997.5×15215÷(140×1.95×105)=10.6mm△L2=10.6×2=21.2mm- 9 -㈡、20％σK时N2束钢绞线伸长量P=20%×1395×140=39060NPN2=39060×5=195.3KN同样方法可计算得△L2＝21.2×2=42.4mm㈢、100％σK时N2束钢绞线伸长量P=100%×1395×140=195300NPN2=195300×5=976.5KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=195300×(1-e-(0.0015×15.215+0.25×7.5×π÷180))÷(0.0015×15.215+0.25×7.5×π÷180)=195300×0.972733478=189974.8N△L=189974.8×15215÷(140×1.95×105)=105.9mm△L2=(△L-6)×2=(105.9-6)×2=200mm七、边跨N3束钢绞线从《扬州沿江公路二期工程D9标段夹江特大桥(K62+564.500－K63+625.500)施工图设计第二册》，图号为YYE-QH-S5-3-123查得N3束钢绞线2束5股下料长度为30.95m,结合我处实际情况取N3束钢绞线计算长度为（30.95-0.5）÷2=15.225m㈠、10％σK时N3束钢绞线伸长量P=10%×1395×140=19530N- 10 -PN3=19530×5=97.65KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=19530×(1-e-(0.0015×15.225+0.25×7.5×π÷180)) ÷(0.0015×15.225+0.25×7.5×π÷180)=19530×0.97272625=18997.3N△L=18997.3×15225÷(140×1.95×105)=10.6mm△L3=10.6×2=21.2mm㈡、20％σK时N3束钢绞线伸长量P=20%×1395×140=39060NPN3=39060×5=195.3KN同样方法可计算得△L3＝21.2×2=42.4mm㈢、100％σK时N3束钢绞线伸长量P=100%×1395×140=195300NPN3=195300×5=976.5KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=195300×(1-e-(0.0015×15.225+0.25×7.5×π÷180))÷(0.0015×15.225+0.25×7.5×π÷180)=195300×0.97272625=189973.4N- 11 -△L=189973.4×15225÷(140×1.95×105)=105.9mm△L3=(△L-6)×2=(105.9-6)×2=200mm八、边跨N4束钢绞线从《扬州沿江公路二期工程D9标段夹江特大桥(K62+564.500－K63+625.500)施工图设计第二册》，图号为YYE-QH-S5-3-123查得N4束钢绞线2束4股下料长度为30.80m,结合我处实际情况取N4束钢绞线计算长度为（30.80-0.5）÷2=15.15m㈠、10％σK时N4束钢绞线伸长量P=10%×1395×140=19530NPN4=19530×4=78.12KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=19530×(1-e-(0.0015×15.15+0.25×1.4×π÷180))÷(0.0015×15.15+0.25×1.4×π÷180)=19530×0.985720743=19251.1N△L=19251.1×15150÷(140×1.95×105)=10.7mm△L4=10.7×2=21.4mm㈡、20％σK时N4束钢绞线伸长量P=20%×1395×140=39060NPN4=39060×4=156.24KN- 12 -同样方法可计算得△L4＝21.4×2=42.8mm㈢、100％σK时N4束钢绞线伸长量P=100%×1395×140=195300NPN4=195300×4=781.2KN△L=Pp×L÷Ap×EpPp=P(1-e-(kx+uθ)) ÷(kx+uθ)=195300×(1-e-(0.0025×14.710+0.2×1.4×π÷180))÷(0.0025×14.710+0.2×1.4×π÷180)=195300×0.985720743=192511.3N△L=192511.3×15150÷(140×1.95×105)=106.8mm△L4=(△L-6)×2=(106.8-6)×2=202mm九、顶板负弯矩T1束钢绞线从《扬州沿江公路二期工程D9标段夹江特大桥(K62+564.500－K63+625.500)施工图设计第二册》，图号为YYE-QH-S5-3-125查得T1束钢绞线3束5股下料长度为16.59m,结合我处实际情况取T1束钢绞线计算长度为16.59÷2=8.295m,顶板负弯矩T1束钢绞线采用单根两端对称张拉。

30m预应力箱梁张拉应力、伸长量计算一、预应力钢绞线张拉力计算：根据图纸设计预应力钢绞线锚下控制应力：δK=0.75R y b=0.75×1860=1395Mpa根据公式P=δK×AP×n AP=139mm2（1）正弯矩四股、五股钢绞线张拉力：P4=1395×139×4=775.6KNP5=1395×139×5=969.5KN（2）负弯矩单根张拉力P1=1395×139=193.9KN二、预应力钢绞线的理论伸长值计算：伸长量ΔL= PpL Pp= P（1-e-(kL+μθ)）ApEp kL+μθ根据图纸设计及钢绞线的技术指标，取值如下：Ap=139mm2Ep=1.95×105Mpa δK=1395Mpa 查《桥规》附表C1得k、μ值，k=0.0015 μ=0.17张拉端张拉力P1=δK×Ap=1395×139=193905N1、中跨箱梁:（1）N1（2×4）：ΔL1: Pp1=193905×（1-0.96495385）/0.035675=190487N ΔL1=190487×13.895/(139×1.95×105)=0.09765m ΔL2: P2=2 Pp1-P1=2×190487-193905=187069NPp2=187069×（1-0.99882319）/0.0011775=186959NΔL2=186959×0.785/(139×1.95×105)=0.005414m N1的伸长值（ΔL1+ΔL2）×2=20.6cm（2）N2（2×4）：ΔL1: Pp1=193905×（1-0.96728123）/0.033266=190715N ΔL1=190715×12.289/(139×1.95×105)=0.086467m ΔL2: P2=2 Pp1-P1=2×190715-193905=187525NPp2=187525×（1-0.99639601）/0.0036105=187187NΔL2=187187×2.407/(139×1.95×105)=0.016623mN2的伸长值（ΔL1+ΔL2）×2=20.6cm（3）N3（2×4）：ΔL1: Pp1=193905×（1-0.9696142）/0.030857=190944N ΔL1=190944×10.683/(139×1.95×105)=0.0752575m ΔL2: P2=2 Pp1-P1=2×190944-193905=187983NPp2=187983×（1-0.99397473）/0.0060435=187416NΔL2=187416×4.029/(139×1.95×105)=0.027858m N3的伸长值（ΔL1+ΔL2）×2=20.6cm（4）N4（2×4）：ΔL1: Pp1=193905×（1-0.99317182）/0.0068516=193242N ΔL1=193242×1.799/(139×1.95×105)=0.012825m ΔL2: P2=2 Pp1-P1=2×193242-193905=192579NPp2=192579×（1-0.98100816）/0.0191745=190744NΔL2=190744×12.783/(139×1.95×105)=0.089956m N4的伸长值（ΔL1+ΔL2）×2=20.5cm2、边跨箱梁：P1=δK×Ap=1395×139=193905N（1）N1（2×5）：ΔL1: Pp1=193905×（1-0.96754025）/0.03299825=190741N ΔL1=190741×12.1105/(139×1.95×105)=0.085222m ΔL2: P2=2 Pp1-P1=2×190741-193905=187577NPp2=187577×（1-0.99605978）/0.003948=187207NΔL2=187207×2.632/(139×1.95×105)=0.0181785mN1的伸长值（ΔL1+ΔL2）×2=20.7cm（2）N2（2×5）：ΔL1: Pp1=193905×（1-0.96985714）/0.0306065=190967N ΔL1=190967×10.516/(139×1.95×105)=0.07408998m ΔL2: P2=2 Pp1-P1=2×190967-193905=188029NPp2=188029×（1-0.99367211）/0.006348=187433NΔL2=187433×4.232/(139×1.95×105)=0.02926458m N2的伸长值（ΔL1+ΔL2）×2=20.67cm（3）N3（2×5）：分段ΔL1: Pp1=193905×（1-0.97218103）/0.02821325=191195N ΔL1=191195×8.9205/(139×1.95×105)=0.062924m ΔL2: P2=2 Pp1-P1=2×191195-193905=188485NPp2=188485×（1-0.99129015）/0.008748=187663NΔL2=187663×5.832/(139×1.95×105)=0.04037819m N3的伸长值（ΔL1+ΔL2）×2=20.66cm（4）N4（2×4）：ΔL1: Pp1=193905×（1-0.99331038）/0.0067121=193256N ΔL1=193256×1.706/(139×1.95×105)=0.0121636m ΔL2: P2=2 Pp1-P1=2×193256-193905=192607NPp2=192607×（1-0.98073303）/0.019455=190745N ΔL2=190745×12.97/(139×1.95×105)=0.09127329mN4伸长值（ΔL1+ΔL2）×2=20.68cm3、负弯矩伸长值（1）T1（2×5）ΔL1: Pp1=193905×（1-0.98955493）/0.0105=192891N ΔL1=192891×7/(139×1.95×105)=0.05mT1伸长值（ΔL1）=0.5cm（2）T2（2×5）ΔL1: Pp1=193905×（1-0.985112）/0.015=192457N ΔL1=192457×10/(139×1.95×105)=0.071mT2伸长值（ΔL1）=7.1cm（3）T3（3×5）ΔL1: Pp1=193905×（1-0.97775124）/0.0225=191740N ΔL1=191740×15/(139×1.95×105)=0.106mT1伸长值（ΔL1）=10.6cm预应力钢绞线张拉力对应油表读数一、根据图纸设计预应力钢绞线锚下控制应力：δK=0.75R y b=0.75×1860=1395Mpa根据公式P=δK×AP×n AP=139mm2（1）正弯矩四股、五股钢绞线张拉力：P4=1395×139×4=775.6KNP5=1395×139×5=969.5KN（2）负弯矩单根张拉力P1=1395×139=193.9KN二、根据千斤顶及压力表检定报告及1#、2#千斤顶回归线型方程：1#千斤顶（20204#压力表）：Y=0.0329X+0.652#千斤顶（20208#压力表）：Y=0.0329X+0.23#千斤顶（20212#压力表）：Y=0.2251X+0.794#千斤顶（90411#压力表）：Y=0.2257X+0.69计算得到张拉力为10%δK、20%δK、100%δK时油压表读数如下表:1#千斤顶（20204#压力表）2#千斤顶（20208#压力表）3#千斤顶（20212#压力表）4#千斤顶（90411#压力表）中跨梁钢绞线理论伸长值一览表边跨梁钢绞线理论伸长值一览表负弯矩理论伸长值一览表。

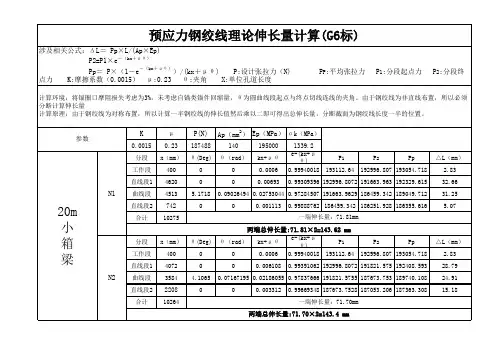

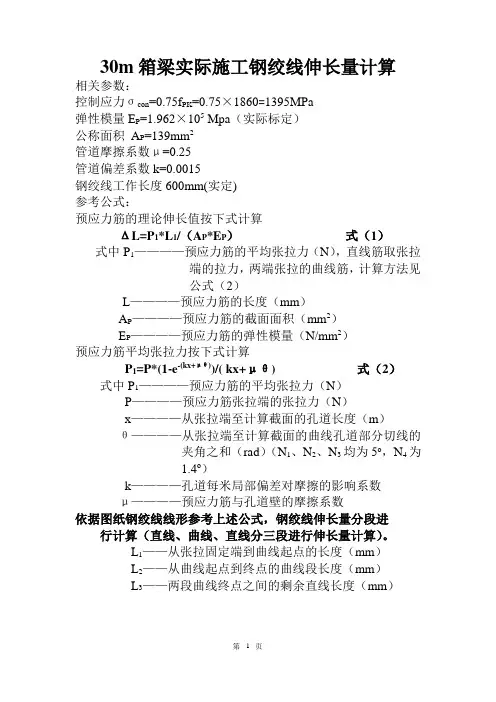

30m箱梁实际施工钢绞线伸长量计算相关参数：控制应力σcon=0.75f PK=0.75×1860=1395MPa弹性模量E P=1.962×105 Mpa（实际标定）公称面积A P=139mm2管道摩擦系数μ=0.25管道偏差系数k=0.0015钢绞线工作长度600mm(实定)参考公式：预应力筋的理论伸长值按下式计算ΔL=P1*L1/（A P*E P）式（1）式中P1————预应力筋的平均张拉力（N），直线筋取张拉端的拉力，两端张拉的曲线筋，计算方法见公式（2）L————预应力筋的长度（mm）A P————预应力筋的截面面积（mm2）E P————预应力筋的弹性模量（N/mm2）预应力筋平均张拉力按下式计算P1=P*(1-e-(kx+μθ))/( kx+μθ) 式（2）式中P1————预应力筋的平均张拉力（N）P————预应力筋张拉端的张拉力（N）x————从张拉端至计算截面的孔道长度（m）θ————从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）（N1、N2、N3均为5o，N4为1.4o）k————孔道每米局部偏差对摩擦的影响系数μ————预应力筋与孔道壁的摩擦系数依据图纸钢绞线线形参考上述公式，钢绞线伸长量分段进行计算（直线、曲线、直线分三段进行伸长量计算）。

L1——从张拉固定端到曲线起点的长度（mm）L2——从曲线起点到终点的曲线段长度（mm）L3——两段曲线终点之间的剩余直线长度（mm）30米箱梁斜交45o中跨钢绞线计算钢束编号:N1直线L1=10568×2 曲线L2=3927×2 直线L3=685×2由公式（1）得直线伸长量ΔL1=1395×139×10568×2÷（139×1.962×105）=150.3mm由公式（2）得平均张拉力P1 =1395×139×（1-e-（0.0015×3.927+0.25×5÷180×∏））÷（0.0015×3.927+0.25×5÷180×∏） =191243.36N由公式（1）得曲线段伸长量ΔL2=P1×L2÷（139×1.962×105）=55.1mm直线段伸长量ΔL3= P1×L3÷（139×1.962×105）=9.6mm 伸长量ΔL=ΔL1+ΔL2+ΔL3=215mm钢束编号:N2直线L1=8962×2 曲线L2=3927×2 直线L3=2307×2由公式（1）得直线伸长量ΔL1=1395×139×8962×2÷（139×1.962×105） =127.4mm由公式（2）得平均张拉力P1 =1395×139×（1-e-（0.0015×3.927+0.25×5÷180×∏））÷（0.0015×3.927+0.25×5÷180×∏） =191243.36N由公式（1）得曲线段伸长量ΔL2=P1×L2÷（139×1.962×105）=55.1mm直线段伸长量ΔL3= P1×L3÷（139×1.962×105）=32.4mm 伸长量ΔL=ΔL1+ΔL2+ΔL3=214.9mm钢束编号:N3直线L1=7356×2 曲线L2=3927×2 直线L3=3929×2由公式（1）得直线伸长量ΔL1=1395×139×7356×2÷（139×1.962×105） =104.6mm由公式（2）得平均张拉力P1 =1395×139×（1-e-（0.0015×3.927+0.25×5÷180×∏））÷（0.0015×3.927+0.25×5÷180×∏） =191243.36N由公式（1）得曲线段伸长量ΔL2=P1×L2÷（139×1.962×105）=55.1mm直线段伸长量ΔL3=P1×L3÷（139×1.962×105）=55.1mm 伸长量ΔL=ΔL1+ΔL2+ΔL3=214.8mm钢束编号:N4直线L1=1666×2 曲线L2=733×2 直线L3=12652×2由公式（1）得直线伸长量ΔL1=1395×139×1666×2÷（139×1.962×105） =23.7mm由公式（2）得平均张拉力P1=1395×139×（1-e-（0.0015×0.733+0.25×1.4÷180×∏））÷（0.0015×0.733+0.25×1.4÷180×∏） =193207.83N由公式（1）得曲线段伸长量ΔL2=P1×L2÷（139×1.962×105）=10.4mm直线段伸长量ΔL3=P1×L3÷（139×1.962×105）=179.3mm 伸长量ΔL=ΔL1+ΔL2+ΔL3=213.4mm30米箱梁斜交45o边跨钢绞线计算边跨梁钢绞线一端为连续一端为非连续故需分开计算钢束编号:N1非连续段长L=15354mm 连续段长L´=15180mm其中直线L1=8847mm 其中直线L1´=10568mm 曲线L2=3927mm 曲线L2´=3927mm直线L3=2580mm 直线L3´=685mm 由公式（1）得直线伸长量ΔL1=1395×（L1+ L1´）÷1.962×105=138.0mm由公式（2）得平均张拉力P1 =1395×139×（1-e-（0.0015×3.927+0.25×5÷180×∏））÷（0.0015×3.927+0.25×5÷180×∏） =191243.36N由公式（1）得曲线段伸长量ΔL2= P1×（L2+ L2´）÷（139×1.962×105）=55.1mm直线段伸长量ΔL3= P1×（L3+L3´）÷（139×1.962×105）=22.9mm伸长量ΔL=ΔL1+ΔL2+ΔL3=216.0mm钢束编号:N2非连续段长L=15347mm 连续段长L´=15196mm其中直线L1=7240mm 其中直线L1´=8962mm 曲线L2=3927mm 曲线L2´=3927mm直线L3=4180mm 直线L3´=2307mm 由公式（1）得直线伸长量ΔL1=1395×（L1+ L1´）÷1.962×105=115.2mm由公式（2）得平均张拉力P1 =1395×139×（1-e-（0.0015×3.927+0.25×5÷180×∏））÷（0.0015×3.927+0.25×5÷180×∏） =191243.36N由公式（1）得曲线段伸长量ΔL2= P1×（L2+ L2´）÷（139×1.962×105）=55.1mm直线段伸长量ΔL3= P1×（L3+L3´）÷（139×1.962×105）=45.5mm伸长量ΔL=ΔL1+ΔL2+ΔL3=215.8mm钢束编号:N3非连续段长L=15341mm 连续段长L´=15212mm其中直线L1=5634mm 其中直线L1´=7356mm曲线L2=3927mm 曲线L2´=3927mm直线L3=5780mm 直线L3´=3929mm 由公式（1）得直线伸长量ΔL1=1395×（L1+ L1´）÷1.962×105=92.4mm由公式（2）得平均张拉力P1 =1395×139×（1-e-（0.0015×3.927+0.25×5÷180×∏））÷（0.0015×3.927+0.25×5÷180×∏） =191243.36N由公式（1）得曲线段伸长量ΔL2= P1×（L2+ L2´）÷（139×1.962×105）=55.1mm直线段伸长量ΔL3= P1×（L3+L3´）÷（139×1.962×105）=68.1mm伸长量ΔL=ΔL1+ΔL2+ΔL3=215.6mm钢束编号:N4非连续段长L=15318mm 连续段长L´=15051mm其中直线L1=1666mm 其中直线L1´=1666mm 曲线L2=733mm 曲线L2´=733mm直线L3=12919mm 直线L3´=12652mm 由公式（1）得直线伸长量ΔL1=1395×（L1+ L1´）÷1.962×105=23.7mm由公式（2）得平均张拉力P1=1395×139×（1-e-（0.0015×0.733+0.25×1.4÷180×∏））÷（0.0015×0.733+0.25×1.4÷180×∏） =193207.83N由公式（1）得曲线段伸长量ΔL2= P1×（L2+ L2´）÷（139×1.962×105）=10.4mm直线段伸长量ΔL3= P1×（L3+L3´）÷（139×1.962×105）=181.2mm伸长量ΔL=ΔL1+ΔL2+ΔL3=215.3mm30米箱梁顶板钢绞线伸长量计算图纸相关参数：控制应力σcon=0.75f PK=0.75×1860=1395MPa弹性模量E P=1.95×105 Mpa公称面积A P=139mm2管道摩擦系数μ=0.25管道偏差系数k=0.0015钢绞线工作长度300mm参考公式：预应力筋的理论伸长值按下式计算ΔL=P1*L1/（A P*E P）式（1）式中P1————预应力筋的平均张拉力（N），直线筋取张拉端的拉力，两端张拉的曲线筋，计算方法见公式（2）L————预应力筋的长度（mm）A P————预应力筋的截面面积（mm2）E P————预应力筋的弹性模量（N/mm2）注：因钢绞线均为直线布置故参考上式（1）进行计算钢束长度：T1——L1=7600mmT2——L2=10600mmT3——L3=15600mm钢束T1伸长量ΔL1=1395×139×7600÷（139×1.962×105）=54.0mm钢束T2伸长量ΔL2=1395×139×10600÷（139×1.962×105）=75.4mm钢束T3伸长量ΔL3=1395×139×15600÷（139×1.962×105）=110.9mm。

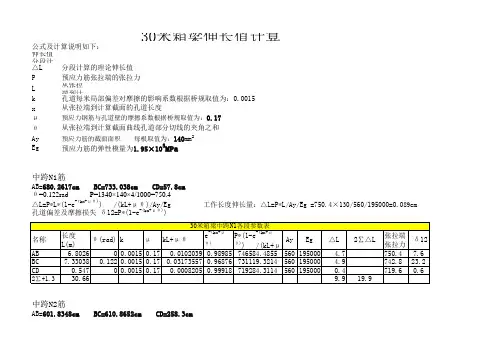

伸长值分段计算，采用的计算公式为：△L=P*L*(1-e -(kx+μθ))/(kL+μθ)/Ay/Eg△LP L从张拉端到计算截面的孔道长度k x μθAy Eg30米箱梁伸长值计算公式及计算说明如下：分段计算的理论伸长值预应力筋张拉端的张拉力孔道每米局部偏差对摩擦的影响系数根据桥规取值为：0.0015从张拉端到计算截面的孔道长度θ=0.122rad P=1340×140×4/1000=750.4孔道偏差及摩擦损失 δ12=P*(1-e -(kx+μθ))预应力钢筋与孔道壁的摩擦系数根据桥规取值为：0.17从张拉端到计算截面曲线孔道部分切线的夹角之和预应力筋的截面面积 每根取值为：140mm2预应力筋的弹性模量为1.95×105MPa中跨N1筋AB=680.2617cm BC=733.038cm CD=57.8cm △L=P*L*(1-e -(kx+μθ)) /(kL+μθ)/Ay/Eg 工作长度伸长量：△L=P*L/Ay/Eg =750.4×130/560/195000=0.089cm中跨N2筋AB=601.8348cm BC=610.8652cm CD=258.3cmθ=0.122rad P=1340×140×4/1000=750.4△L=P*L*(1-e-(kx+μθ)) /(kL+μθ)/Ay/Eg 工作长度伸长量：△L=P*L/Ay/Eg =750.4×130/560/195000=0.089cm 孔道偏差及摩擦损失 δ12=P*(1-e-(kx+μθ))中跨N3筋AB=532.5078cm BC=488.6922cm CD=461.8cmθ=0.122rad P=1340×140×4/1000=750.4△L=P*L*(1-e-(kx+μθ)) /(kL+μθ)/Ay/Eg 工作长度伸长量：△L=P*L/Ay/Eg =750.4×130/560/195000=0.089cm 孔道偏差及摩擦损失 δ12=P*(1-e-(kx+μθ))中跨N4筋AB=106.5962cm BC=73.30383cm CD=12.831cmθ=0.0244rad P=1320×140×4/1000=739.2△L=P*L*(1-e-(kx+μθ))/(kL+μθ)/Ay/Eg孔道偏差及摩擦损失 δ12=P*(1-e-(kx+μθ)) 工作长度伸长量：△L=P*L/Ay/Eg =739.2×130/560/195000=0.089cm注：表中△L为连续端对应伸长值30米箱梁预应力引伸量表。

30m 预应力砼先简支后连续箱梁钢绞线理论伸长值计算计算说明K1445+465机耕天桥、K1448+690机耕天桥及LK0+630.840伶俐互通分离式立体交叉为先简支后桥面连续30m装配式预应力砼小箱梁，共计梁板16片，两侧从上到下有N1,N2,N3，N4四根钢束，每束由5根钢绞线组成。

预应力筋为高强低松弛钢绞线，公称直径为15.20mm，理论伸长值按照《公路桥涵施工技术规范》（JTG/T F50-2011）及附录Pp=计算，试中：L：理论计算伸长值（mm）Pp：预应力筋平均张拉力（N）L：预应力筋长度（mm）Ap：预应力筋截面面积（140mm2）Ep：预应力筋弹性模量（195N/mm2）Pq：预应力筋张拉端的张拉力（N）X：从张拉端至计算截面曲线孔道切线的夹角之和（rad）K：孔道的偏差系数K=0.0015u：孔道壁摩擦系数u=0.25采用1500KN千斤顶，两端内凹槽扣间距为320mm，限位板厚30mm，工作锚内凹卡口4mm，M15-5高度45mm，工具锚高度60mm。

张拉时锚固截面外钢绞线长度D=千斤顶内凹槽口间长度＋限位板厚度＋工作锚高度＋工具锚高度－限位板内凹长口即：M15-5 D5＝320+30+45+60-4=451mm 每根钢绞线直曲线长度：边跨、中跨钢绞线直曲线长度一、 边跨、中跨N1钢束 (中梁、边梁)锚具M15-5，一束由5根钢绞线组成锚下控制应力 1860*0.75*5*140=976500N 1、AB ——直线X=D5+AB=0.451+8.249=8.700mkx =0.0015*8.700=0.013Pp==0.013976500(1)0.013e -⨯-=970180N59701808.7000.0625140 1.9510Pp L L m Ap Ep *⨯===*⨯⨯⨯Pz=Pq=976500N2、BC 段——曲线X=3.927m 5180πθ⨯==0.087radKx+μθ=0.0015 3.9270.250.087⨯+⨯=0.028 Pp==0.028976500(1)0.028e -⨯-=962956N5962956 3.9270.0285140 1.9510Pp L L m Ap Ep *⨯===*⨯⨯⨯Pz=Pq =9765000.028949537e N -⨯=3、CD 段——直线段X= CD=2.663m ；0.0015 2.6630.004kx μθ+=⨯=Pp==0.004949537(1)9476400.004e N -⨯-= 5*947640 2.6630.018*5140 1.9510Pp L L Ap Ep ⨯===⨯⨯⨯4、N1钢束计算伸长值：2()2(0.0620.0280.018)0.216LAB LBC LCD m ⨯++=⨯++=二、边跨、中跨N2钢束（边梁、中梁）锚具M15-5，一束由5根钢绞线组成，锚下控制应力为1860*0.75*5*140=976500N 1、AB ——直线X=D5+AB=0.451+6.642=7.093mkx =0.0015*7.093=0.011Pp==0.011976500(1)0.011e -⨯-=971149N59711497.0930.0505140 1.9510Pp L LAB m Ap Ep *⨯===*⨯⨯⨯ Pz=Pq=976500N 2、BC 段一曲线段1800.0015 3.9270.250.0870.028kx μθ+=⨯+⨯=Pp==0.028976500(1)0.028e -⨯-=962956N5962956 3.9270.0285140 1.9510Pp L L m Ap Ep *⨯===*⨯⨯⨯ Pz=Pq=9765000.028949537e N -⨯=3、CD 一直线段X= CD=4.263m0.0015 4.2630.006kx μθ+=⨯=Pp==0.006949537(1)9466940.006e N -⨯-= 5*946694 4.2630.030*5140 1.9510Pp L LCD m Ap Ep ⨯===⨯⨯⨯ 4、中跨梁N2钢束计算伸长值：2()2(0.0500.0280.030)0.216LAB LBC LCD m ⨯++=⨯++=三、边跨、中跨N3钢束（中梁、边梁）锚具M15-5，一束由5根钢绞线组成，锚下控制应力为1860*0.75*5*140=976500N 1、AB ——直线X=D5+AB=0.451+5.036=5.487mkx =0.0015*5.487=0.008Pp==0.008976500(1)0.008e -⨯-=972604N5972604 5.4870.0395140 1.9510Pp L LAB m Ap Ep *⨯===*⨯⨯⨯ Pz=Pq=976500N 2、BC 段一曲线段1800.0015 3.9270.250.0870.028kx μθ+=⨯+⨯=Pp==0.028976500(1)0.028e -⨯-=962956N5962956 3.9270.0285140 1.9510Pp L L m Ap Ep *⨯===*⨯⨯⨯ Pz=Pq=9765000.028949537e N -⨯=3、CD 一直线段X= CD=5.863m0.0015 5.8630.009kx μθ+=⨯=Pp==0.009949537(1)9452770.009e N -⨯-= 5*945277 5.8630.041*5140 1.9510Pp L LCD m Ap Ep ⨯===⨯⨯⨯ 3、中跨梁N3钢束计算伸长值：2()2(0.0390.0280.041)0.216LAB LBC LCD m ⨯++=⨯++=四、边跨、中跨N4钢束（中梁、边梁）锚具M15-5，一束由5根钢绞线组成，锚下控制应力为1860*0.75*5*140=976500N 1、AB ——直线X=D5+AB=0.451+1.067=1.518m0.0015 1.5180.002kx μθ+=⨯=Pp==0.002976500(1)0.002e -⨯-=975524N5975524 1.5180.0115140 1.9510Pp L LAB m Ap Ep *⨯===*⨯⨯⨯ Pz=Pq=976500N2、BC 段——曲线段1800.00150.7330.250.0240.007kx μθ+=⨯+⨯=Pp==0.007976500(1)9730900.007e N -⨯-= 5*9730900.7330.005*5140 1.9510Pp L LBC m Ap Ep ⨯===⨯⨯⨯ Pz=Pq =9765000.007969688e N -⨯=3、CD ——直线段 X= 13.001m ，0.001513.0010.020kx μθ+=⨯=Pp==0.020969688(1)9600550.020e N -⨯-= 5*96005513.0010.091*5140 1.9510Pp L LCD m Ap Ep ⨯===⨯⨯⨯ 4、中跨梁N4钢束计算伸长值：2()2(0.0110.0050.091)0.214LAB LBC LCD m ⨯++=⨯++=。

30m预制箱梁墩顶负弯矩张拉伸长量计算书文档1：30m预制箱梁墩顶负弯矩张拉伸长量计算书1. 引言本文档旨在对30m预制箱梁墩顶负弯矩张拉伸长量进行详细计算。

通过对梁墩结构的弯曲形态分析和应力分布计算，得出负弯矩张拉伸长量的具体数值，为设计和施工提供参考。

2. 结构描述2.1 梁墩结构参数在30m预制箱梁墩结构中，梁的尺寸为XX，墩的尺寸为XX。

2.2 负弯矩作用负弯矩是由梁墩受力引起的，具体作用原因是XX。

3. 弯矩计算3.1 梁墩受力分析通过对梁墩结构受力情况进行分析，得出梁墩顶部产生负弯矩的原因和作用。

4. 弯矩张拉伸长量计算4.1 材料参数梁墩所使用的材料参数为XX，具体数值为XX。

4.2 弯矩张拉伸长量计算方法根据材料参数和负弯矩作用下的应力分布情况，采用材料力学原理计算出负弯矩张拉伸长量的具体数值。

5. 计算结果根据计算方法，得出30m预制箱梁墩顶负弯矩张拉伸长量的数值为XX。

6. 结论通过本次计算，得出30m预制箱梁墩顶负弯矩张拉伸长量的具体数值为XX。

该结果对于梁墩结构的设计和施工具有重要参考价值。

附件：无法律名词及注释：1. 《建筑法》：指规范建筑行为及相关法律责任的法律文件。

2. 《工程建设招标投标法》：规范工程建设招标投标活动的法律文件。

3. 《建设工程质量管理条例》：对建设工程质量管理进行规范的法律文件。

文档2：30m预制箱梁墩顶负弯矩张拉伸长量计算书1. 引言本文档旨在对30m预制箱梁墩顶负弯矩张拉伸长量进行详细计算。

通过对梁墩结构的弯曲形态分析和应力分布计算，得出负弯矩张拉伸长量的具体数值，为设计和施工提供参考。

2. 结构描述2.1 梁墩结构参数在30m预制箱梁墩结构中，梁的尺寸为XX，墩的尺寸为XX。

2.2 负弯矩作用负弯矩是由梁墩受力引起的，具体作用原因是XX。

3. 弯矩计算3.1 梁墩受力分析通过对梁墩结构受力情况进行分析，得出梁墩顶部产生负弯矩的原因和作用。

4. 弯矩张拉伸长量计算4.1 材料参数梁墩所使用的材料参数为XX，具体数值为XX。

库尔勒—库车段高速公路A09合同段20M 箱梁后张法预应力钢绞线张拉理论伸长值计算资料中铁一局库-库高速A09项目部20m 箱梁后张法预应力钢绞线理论伸长值计算资料预应力钢材用应力控制方法张拉时，以伸长值进行校合，实际伸长值与理论伸长值之差值应控制在±6%以内，否则应暂停张拉，待查明原因并采取措施加以调整后，方可继续张拉。

后张法预应力钢材张拉时理论伸长值△L 的计算见下式： △L=EgAy L P ⨯⨯式中：P ——预应力钢材平均张拉力（N ）； L ——预应力钢材长度（ cm ；Eg ——预应力钢材弹性模量（N/mm 2）； Ay ——预应力钢材截面积（mm 2）； P 的计算可采用下式：θθu Kx e P u Kx P +-+-=)]1[(式中：P ——预应力钢材张拉端的张拉力（N ）； x ——从张拉端至计算截面的孔道长度（m ）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和（rad ）； K ——孔道局部偏差系数（取K=0.0015）； u ——预应力钢绞线与孔道摩擦系数（取u=0.20） 20M 箱梁张拉伸长值计算资料：一、中跨梁：1、N1计算：Pk=1860×0.75×139×3÷1000=581.715KN钢绞线长度：L1=2077cm ； θ1=6.5°=0.1134rad 取跨中截面为计算截面 ：直线段 P1=Pk=581.715KN,L=40.2cm则L1=581.715×0.402×106/139×3×1.95×105=2.876mm曲线段 L=933.3cm1134.02.0333.90015.0)]1[715.5811134.02.0333.90015.0(1⨯+⨯-⨯⨯+⨯-=e P＝571.176KN则L2=571.176×9.333×106/139×3×1.95×105=65.557mm△L1全伸长量为：△L1=（L1+L2）×2÷10=（2.876+65.557）×2÷10=13.69cm则实际伸长值为：12.87cm ≤△L1≤14.51cm 张拉力与油压表读数对应关系：张拉力与油压表读数对应关系按以下回归方程式计算： p=a+bff ——张拉吨位,单位KN ； p ——油压表读数,单位MPa; a 、b ——回归系数根据二00九年四月八日各张拉器具的测试结果，可计算各千斤顶与各油压表张拉时的对应关系。
