30m预应力箱梁钢绞线伸长量计算根据规范要求ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]式中：P—预应力筋张拉端拉力（N）X—从张拉端至计算截面的孔道长度（m）L—预应力筋长度（mm）θ—从张拉端至计算截面曲线孔道部份切线的夹角之和（rad）K—孔道每延米局部偏差对磨擦的影响系数µ—预应力筋与孔道壁的磨擦系数Ep—预应力筋的弹性横量（N/mm2）Ap—预应力筋的截面面积（mm2）根据通用图：K=0.0025 1/米µ=0.2（一）、正弯矩钢束理论伸长量计算中跨梁：N1束钢绞线伸长量P=195.3KN L=29.47米X=29.47米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.8cmN2束钢绞线伸长量P=195.3KN L=29.53米X=29.53米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.8cmN3束钢绞线伸长量P=195.3KN L=29.6米X=29.6米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.9cmN4束钢绞线伸长量P=195.3KN L=29.35米X=29.35米θ=0.0489（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=20.1cm边跨梁：N1束钢绞线伸长量P=195.3KN L=29.58米X=29.58米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.9cmN2束钢绞线伸长量P=195.3KN L=29.6米X=29.6米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.9cmN3束钢绞线伸长量P=195.3KN L=29.62米X=29.62米θ=0.262（rad） K=0.0025µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.9cmN4束钢绞线伸长量P=195.3KN L=29.47米X=29.47米θ=0.0489（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=20.2cm（二）、负弯矩钢束理论伸长量计算1、T1束理论伸长量计算：P=195.3KN L=8.99米X=8.99米θ=0.0899（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=6.3cm2、T2束理论伸长量计算：P=195.3KN L=15.99米X=15.99米θ=0.0899（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=11.1cm3、T3束理论伸长量计算：P=195.3KN L=15.99米X=15.99米θ=0.0899（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=11.1cm（三）油表压力值计算;(例)1、用最小二乘法求油泵压力值与张拉力的线性回归方程：y=bx+a 千金顶标定报告1a=(∑y-b*∑x)/n=0.464r=0.9998相关系数r=0.9998非常接近r=1,说明该设备可靠性能良好。
京津唐高速公路北部新区段高架工程现浇箱梁预应力钢绞线理论伸长量的计算第五合同段天津路桥建设有限公司京津唐高速公路北部新区段高架工程第五合同段2014年11月现浇箱梁预应力钢绞线理论伸长量的计算一、计算公式：1、《公路桥梁施工技术规范》（JTGT F50-2011）中关于预应筋伸长值△ L的计算按照以下公式（1）:Pp X L△ L =Ap X Ep△ L—各分段预应力筋的理论伸长值（mrj）；Pp —各分段预应力筋的平均张拉力（N；L—预应力筋的分段长度（mr）Ap—预应力筋的截面面积（mrT;Ep-预应力筋的弹性模量（Mpa ;2、《公路桥梁施工技术规范》（JTGT F50-2011）附录G- 8中规定了Pp的计算公式（2）:P x( 1 -e-(kx+ »9))Pp=kx + 卩9P—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）;9 —从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中每段曲线段的切线夹角（rad）;x—从张拉端至计算截面的孔道长度，分段后为每个分段长度或为公式1中L值；k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；卩一预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。
各段终点力N终=Fi x e-（KL+“9）公式（3）各段平均张拉力P平=Fi x [1-e-（KL+“9）/ （KL+卩9 ）]公式⑷理论伸长值计算中，对称张拉的钢绞线对称布置，在进行伸长量计算时取计算一半钢绞线的伸长值然后乘以二的方法进行计算；单端张拉的由张拉端向固定端计算•钢绞线的分段原则：将整束钢绞线根据设计线形分成曲线连续段及直线连续段，而不能将直线段及曲线段分在同一段内。
】、计算书现浇箱梁预应力钢绞线理论伸长量计算钢束N1计算：_ 2 i已知E=198667MP, A=140m, u=0.17, k=0.0015m - , f pk=1860MP 7° 12' 19”=0.12576 rad ;6 ° 37' 39” =0.11567rad计算图示如下将现浇箱梁的预应力筋分成几段，采用桥梁规范公式分段计算：ab=1.223*1.223+ ( 1.015-0.86)*( 1.015-0.86)=1.233mbc=R a =15.883 X 0.12576 =1.997mcd=1.209mde= R a =15.883 X 0.12576 =1.997mef=4.739*4.739+ (1.015-0.415 ) * (1.015-0.415 ) =4.789mfg= R a =15.883 X 0.12576 =1.997mgh=11.94mhi= R a =17.271 X 0.11567 =1.998mij=6.839*6.839+ (1.2-0.405 ) * (1.2-0.405 ) =6.885m当直线预应力筋时，0 =0当曲线预应力筋时，7° 12' 19” =0.12576 rad (7.2053*3.1415926/180) ;6 ° 37' 39” =0.11567rad (6.6275*3.1415926/180)各段参数表(见伸长量计算表将表伸长量计算表中数据代入公式(1)、(2)、(3)、(4):分段求得理论伸长量△ L=刀△ L=21.46cm其他各钢绞线计算方法相同，不在此计算，详细见后附伸长量计算表。
30m预应力箱梁张拉应力、伸长量计算一、预应力钢绞线张拉力计算：根据图纸设计预应力钢绞线锚下控制应力：δK=0.75R y b=0.75×1860=1395Mpa根据公式P=δK×AP×n AP=139mm2（1）正弯矩四股、五股钢绞线张拉力：P4=1395×139×4=775.6KNP5=1395×139×5=969.5KN（2）负弯矩单根张拉力P1=1395×139=193.9KN二、预应力钢绞线的理论伸长值计算：伸长量ΔL= PpL Pp= P（1-e-(kL+μθ)）ApEp kL+μθ根据图纸设计及钢绞线的技术指标，取值如下：Ap=139mm2Ep=1.95×105Mpa δK=1395Mpa 查《桥规》附表C1得k、μ值，k=0.0015 μ=0.17张拉端张拉力P1=δK×Ap=1395×139=193905N1、中跨箱梁:（1）N1（2×4）：ΔL1: Pp1=193905×（1-0.96495385）/0.035675=190487N ΔL1=190487×13.895/(139×1.95×105)=0.09765m ΔL2: P2=2 Pp1-P1=2×190487-193905=187069NPp2=187069×（1-0.99882319）/0.0011775=186959NΔL2=186959×0.785/(139×1.95×105)=0.005414m N1的伸长值（ΔL1+ΔL2）×2=20.6cm（2）N2（2×4）：ΔL1: Pp1=193905×（1-0.96728123）/0.033266=190715N ΔL1=190715×12.289/(139×1.95×105)=0.086467m ΔL2: P2=2 Pp1-P1=2×190715-193905=187525NPp2=187525×（1-0.99639601）/0.0036105=187187NΔL2=187187×2.407/(139×1.95×105)=0.016623mN2的伸长值（ΔL1+ΔL2）×2=20.6cm（3）N3（2×4）：ΔL1: Pp1=193905×（1-0.9696142）/0.030857=190944N ΔL1=190944×10.683/(139×1.95×105)=0.0752575m ΔL2: P2=2 Pp1-P1=2×190944-193905=187983NPp2=187983×（1-0.99397473）/0.0060435=187416NΔL2=187416×4.029/(139×1.95×105)=0.027858m N3的伸长值（ΔL1+ΔL2）×2=20.6cm（4）N4（2×4）：ΔL1: Pp1=193905×（1-0.99317182）/0.0068516=193242N ΔL1=193242×1.799/(139×1.95×105)=0.012825m ΔL2: P2=2 Pp1-P1=2×193242-193905=192579NPp2=192579×（1-0.98100816）/0.0191745=190744NΔL2=190744×12.783/(139×1.95×105)=0.089956m N4的伸长值（ΔL1+ΔL2）×2=20.5cm2、边跨箱梁：P1=δK×Ap=1395×139=193905N（1）N1（2×5）：ΔL1: Pp1=193905×（1-0.96754025）/0.03299825=190741N ΔL1=190741×12.1105/(139×1.95×105)=0.085222m ΔL2: P2=2 Pp1-P1=2×190741-193905=187577NPp2=187577×（1-0.99605978）/0.003948=187207NΔL2=187207×2.632/(139×1.95×105)=0.0181785mN1的伸长值（ΔL1+ΔL2）×2=20.7cm（2）N2（2×5）：ΔL1: Pp1=193905×（1-0.96985714）/0.0306065=190967N ΔL1=190967×10.516/(139×1.95×105)=0.07408998m ΔL2: P2=2 Pp1-P1=2×190967-193905=188029NPp2=188029×（1-0.99367211）/0.006348=187433NΔL2=187433×4.232/(139×1.95×105)=0.02926458m N2的伸长值（ΔL1+ΔL2）×2=20.67cm（3）N3（2×5）：分段ΔL1: Pp1=193905×（1-0.97218103）/0.02821325=191195N ΔL1=191195×8.9205/(139×1.95×105)=0.062924m ΔL2: P2=2 Pp1-P1=2×191195-193905=188485NPp2=188485×（1-0.99129015）/0.008748=187663NΔL2=187663×5.832/(139×1.95×105)=0.04037819m N3的伸长值（ΔL1+ΔL2）×2=20.66cm（4）N4（2×4）：ΔL1: Pp1=193905×（1-0.99331038）/0.0067121=193256N ΔL1=193256×1.706/(139×1.95×105)=0.0121636m ΔL2: P2=2 Pp1-P1=2×193256-193905=192607NPp2=192607×（1-0.98073303）/0.019455=190745N ΔL2=190745×12.97/(139×1.95×105)=0.09127329mN4伸长值（ΔL1+ΔL2）×2=20.68cm3、负弯矩伸长值（1）T1（2×5）ΔL1: Pp1=193905×（1-0.98955493）/0.0105=192891N ΔL1=192891×7/(139×1.95×105)=0.05mT1伸长值（ΔL1）=0.5cm（2）T2（2×5）ΔL1: Pp1=193905×（1-0.985112）/0.015=192457N ΔL1=192457×10/(139×1.95×105)=0.071mT2伸长值（ΔL1）=7.1cm（3）T3（3×5）ΔL1: Pp1=193905×（1-0.97775124）/0.0225=191740N ΔL1=191740×15/(139×1.95×105)=0.106mT1伸长值（ΔL1）=10.6cm预应力钢绞线张拉力对应油表读数一、根据图纸设计预应力钢绞线锚下控制应力：δK=0.75R y b=0.75×1860=1395Mpa根据公式P=δK×AP×n AP=139mm2（1）正弯矩四股、五股钢绞线张拉力：P4=1395×139×4=775.6KNP5=1395×139×5=969.5KN（2）负弯矩单根张拉力P1=1395×139=193.9KN二、根据千斤顶及压力表检定报告及1#、2#千斤顶回归线型方程：1#千斤顶（20204#压力表）：Y=0.0329X+0.652#千斤顶（20208#压力表）：Y=0.0329X+0.23#千斤顶（20212#压力表）：Y=0.2251X+0.794#千斤顶（90411#压力表）：Y=0.2257X+0.69计算得到张拉力为10%δK、20%δK、100%δK时油压表读数如下表:1#千斤顶（20204#压力表）2#千斤顶（20208#压力表）3#千斤顶（20212#压力表）4#千斤顶（90411#压力表）中跨梁钢绞线理论伸长值一览表边跨梁钢绞线理论伸长值一览表负弯矩理论伸长值一览表。

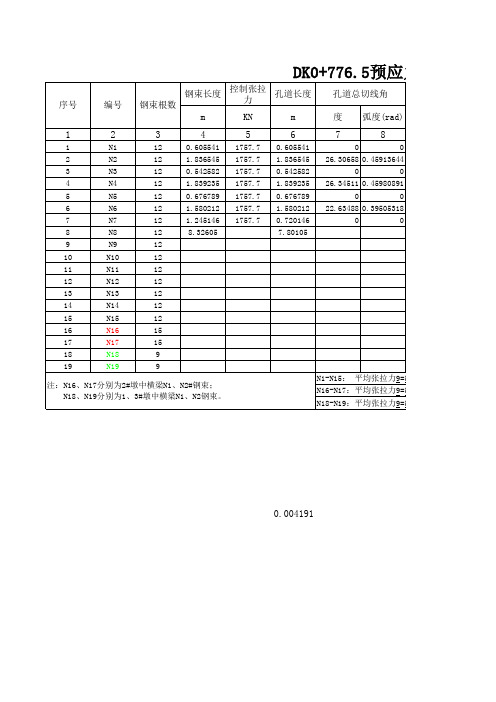

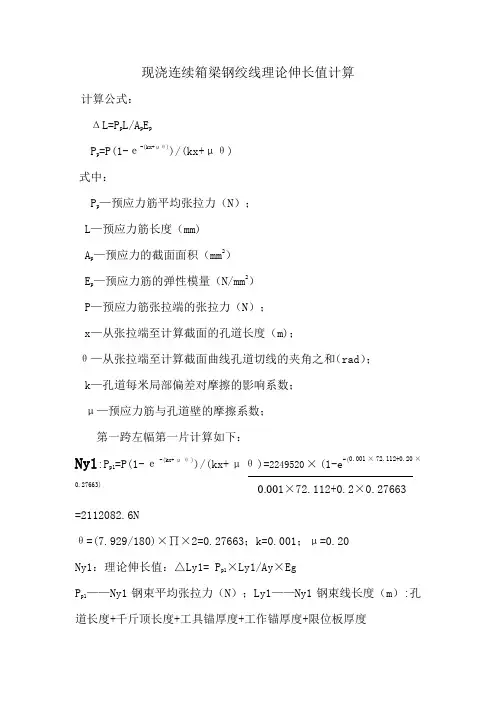

现浇连续箱梁钢绞线理论伸长值计算计算公式：ΔL=P p L/A p E pP p=P(1-е-(kx+μθ))/(kx+μθ)式中：P p—预应力筋平均张拉力（N）；L—预应力筋长度（mm)A p—预应力的截面面积（mm2）E p—预应力筋的弹性模量（N/mm2）P—预应力筋张拉端的张拉力（N）；x—从张拉端至计算截面的孔道长度（m)；θ—从张拉端至计算截面曲线孔道切线的夹角之和（rad）；k—孔道每米局部偏差对摩擦的影响系数；μ—预应力筋与孔道壁的摩擦系数；第一跨左幅第一片计算如下：Ny1:P p1=P(1-е-(kx+μθ))/(kx+μθ)=2249520×(1-e-(0.001×72.112+0.20×0.27663)0.001×72.112+0.2×0.27663 =2112082.6Nθ=(7.929/180)×∏×2=0.27663；k=0.001；μ=0.20Ny1：理论伸长值：△Ly1= P p1×Ly1/Ay×EgP p1——Ny1钢束平均张拉力（N）；Ly1——Ny1钢束线长度（m）:孔道长度+千斤顶长度+工具锚厚度+工作锚厚度+限位板厚度Ay——钢绞线计算面积（mm2）；Eg——钢绞线抗拉弹性模量（Mpa △Ly1=2112082.6×73292/1680×196000=470mmNy2:P p2=P(1-е-(kx+μθ))/(kx+μθ)=2249520×(1-e-(0.001×72.640+0.20×1.98221)0.001×72.640+0.2×1.98221 =1795578.7Nθ=(56.815/180)×∏×2=1.98221；k=0.001；μ=0.20Ny2：理论伸长值：△Ly2= P p2×Ly2/Ay×EgP p2——Ny2钢束平均张拉力（N）；Ly2——Ny2钢束线长度（m）:孔道长度+千斤顶长度+工具锚厚度+工作锚厚度+限位板厚度Ay——钢绞线计算面积（mm2）；Eg——钢绞线抗拉弹性模量（Mpa △Ly2=1795578.7×73820/1680×196000=403mmNy3:P p3=P(1-е-(kx+μθ))/(kx+μθ)=2249520×(1-e-(0.001×72.336+0.20×0.94207)0.001×72.336+0.2×0.94207=1980151.2Nθ=(27.002/180)×∏×2=0.94207；k=0.001；μ=0.20Ny3：理论伸长值：△Ly3= P p3×Ly3/Ay×EgP p3——Ny3钢束平均张拉力（N）；Ly3——Ny3钢束线长度（m）:孔道长度+千斤顶长度+工具锚厚度+工作锚厚度+限位板厚度Ay——钢绞线计算面积（mm2）；Eg——钢绞线抗拉弹性模量（Mpa △Ly3=1980151.2×73516/1680×196000=442mm。
预应力钢绞线实际伸长量计算方法1、以钢绞线在预应力管道内的长度计算理论伸长量ΔL理为基准时：（1）当采用“行程法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度-ΔL工具锚–ΔL工作锚⑺ L实——钢绞线实际伸长量；L20%——张拉应力为20%б0时，梁段两端千斤顶活塞行程之和；L100%——张拉应力为100%б0时，梁段两端千斤顶活塞行程之和；L10%——张拉应力为10%б0时（即初张应力，规范推荐可取10%-25%），梁段两端千斤顶活塞行程之和；ΔL工作长度——梁段两端千斤顶内钢绞线的无阻伸长量；取理论计算值；ΔL工作锚——梁段两端锚具压缩及钢绞线回缩量；取工艺试验实测值；ΔL工具锚——梁段两端锚具压缩及钢绞线回缩量；取实测值；（2）当采用“直接法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度–ΔL工作锚控制应力*钢绞线截面积*钢绞线的根数=张拉力根据千斤顶和油表的检测报告中的校正方程计算出油表读数即可。
注意：有的需要超张拉来抵消预应力损失，在控制应力中乘以系数即可。
预应力钢绞线伸长量计算方法预应力钢绞线张拉理论伸长量计算公式ΔL＝（PpL）/（ApEp）式中：Pp――预应力筋的平均张拉力（N）L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（N／mm2）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数1、预应力钢绞线张拉实际伸长量ΔL，应建立在初应力后开台量测，测得伸长值还应加上初应力的推算值。
ΔL=ΔL1+ΔL2式中ΔL1从初应力到最大张拉力间的最大伸长值ΔL2初应力以下的推算值关于初应力的取值一般可取张拉控制应力的10—25%。
预应力钢绞线张拉理论伸长量计算公式:ΔL=(PpL)/(ApEp)式中:Pp――预应力筋的平均张拉力(N)L――预应力筋的长度(mm)Ap――预应力筋的截面面积(mm2)Ep――预应力筋的弹性模量(N/mm2)Pp=P(1-e-(kx+μθ))/(kx+μθ)式中:Pp――预应力筋平均张拉力(N)P――预应力筋张拉端的张拉力(N)x――从张拉端至计算截面的孔道长度(m)θ――从张拉端至计算截面曲线孔道部分切线的夹角之和(rad)k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数注:当预应力筋为直线时Pp=P如果还不会算的话我这里有做好的EXCEL表格,你可以直接输入各种数进行计算。
理论伸长值计算公式曲线预应力筋的理论张拉伸长值△LT按以下近似公式计算: △LT=(1+exp[-(k LT+ uθ)]) Fj/(2ApEp) LT式中:Fj ——预应力筋的张拉力;Ap ——预应力筋的截面面积;Ep ——预应力筋的弹性模量;LT ——从张拉端至固定端的孔道长度(m);K ——每米孔道局部偏差摩擦影响系数;u ——预应力筋与孔道壁之间的摩擦系数;θ ——从张拉端至固定端曲线孔道部分切线的总夹角(rad) 预应力束摩擦系数表预应力筋种类k u有粘结钢绞线(预埋波纹管)0.0015 0.25无粘结钢绞线0.004 0.0925m箱梁预应力张拉计算书管理提醒:本帖被120241126 从【桥梁隧道】移动到本区(2007-10-25)CK0+667.275立交桥箱梁,设计采用标准强度fpk=1860MPa的高强低松弛钢绞线,公称直径15.2mm,公称面积Ag=139mm2,弹性模量Eg=1.95×105MP。
为保证施工符合设计要求,施工中采用油压表读数和钢绞线拉伸量测定值双控。
理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。

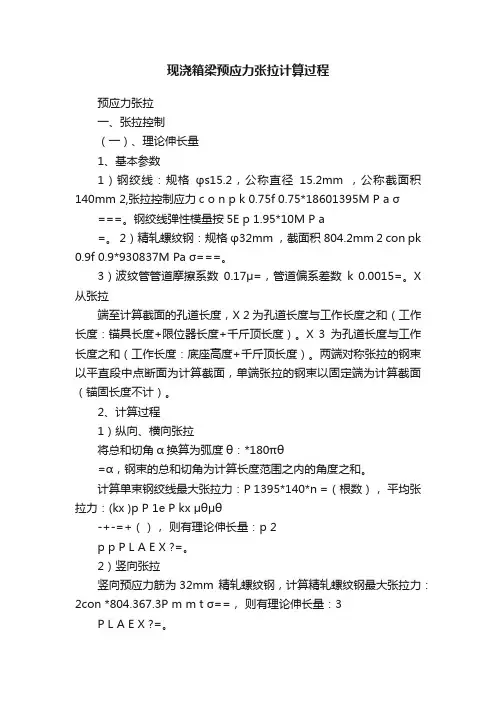

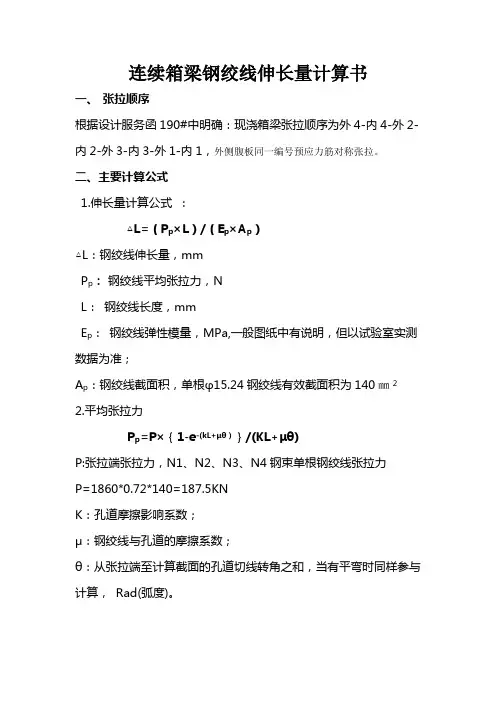

连续箱梁钢绞线伸长量计算书一、张拉顺序根据设计服务函190#中明确：现浇箱梁张拉顺序为外4-内4-外2-内2-外3-内3-外1-内1，外侧腹板同一编号预应力筋对称张拉。
二、主要计算公式1.伸长量计算公式：△L=（P p×L）/（E p×A p）△L：钢绞线伸长量，mmP p：钢绞线平均张拉力，NL：钢绞线长度，mmE p：钢绞线弹性模量，MPa,一般图纸中有说明，但以试验室实测数据为准；A p：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜22.平均张拉力P p=P×｛1-e-(kL+μθ）｝/(KL+μθ)P:张拉端张拉力，N1、N2、N3、N4钢束单根钢绞线张拉力P=1860*0.72*140=187.5KNK：孔道摩擦影响系数；μ：钢绞线与孔道的摩擦系数；θ：从张拉端至计算截面的孔道切线转角之和，当有平弯时同样参与计算，Rad(弧度)。
三、长度计算（一）预应力钢绞线示意图（二）N1钢束长度1、第一（四）跨（20m）计算长度L AB1=（5700-200）/cos6.2773°-1097=4436 mmL BC1 =2×π×20000×6.2773°/360°=2191mmL CD1=6760-（1097+965）=4698 mmL DE1=1929mmL EF1=6200/ cos5.5275°-（965+483）=4780mmL FG1=965mmL GH1=2600/2-483=817mmL J1= L AB1+ L BC1+…+ L GH1=4436+2191+4698+1929+4780+965+817=19816mm 2、第二（三）(30m)跨计算长度L AB2=2600/2-627=673 mmL BC2 =2×π×10000×7.1705°/360°=1251mmL CD2=6200/ cos7.1705°-（627+1253）=4369 mmL DE2=2×π×20000×7.1705°/360°=2503mmL EF2=15000-（1253+1253）=12494mmL J2= （L AB2 + L BC2 +…+ L EF2/2）×2=（673+1251+4369+2503+12494/2）×2=30086mm3、全联计算长度L J= （L J1 + L J2）×2=（19816+30086）×2=99804mm4、下料长度L x= 2 ×L工 + L J =1000×2+99804=101804mm（三）N2钢束长度1、第一（四）跨（20m）计算长度L AB1=（4700-200）/cos5.8996°-1031=3493 mmL BC1 =2×π×20000×5.8996°/360°=2059mmL CD1=8760-（1031+788）=6942 mmL DE1=2×π×20000×4.514°/360°=1576mmL EF1=5700/ cos4.514°-（788+394）=4536mmL FG1=2×π×10000×4.514°/360°=788mmL GH1=1600/2-394=406mmL J1= L AB1+ L BC1+…+ L GH1=3493+2059+6942+1576+4536+788+406=19800mm 2、第二（三）(30m)跨计算长度L AB2=1600/2-499=301 mmL BC2 =2×π×10000×5.7106°/360°=996.7mmL CD2=5700/ cos5.7106°-（499+998）=4231 mmL DE2=2×π×20000×5.7106°/360°=1993mmL EF2=17000-（998+998）=15004mmL J2= （L AB2+ L BC2+…+ L EF2/2）×2=（301+996.7+4231+1993+15004/2）×2=30047.4mm3、全联计算长度L J= （L J1 + L J2）×2=（19800+30047.4）×2=99694mm4、下料长度L x= 2 ×L工 + L J =1000×2+99694=101694mm（四）N3钢束长度1、第一（四）跨计算长度L AB1=（3700-200）/cos5.3051°-463=3052 mmL BC1 =2×π×10000×5.3051°/360°=925.9mmL CD1=11760-（463+388）=10909 mmL DE1=2×π×10000×4.4474°/360°=776mmL EF1=4500/ cos4.4474°-（388+844）=3281mmL FG1=2×π×10000×9.6533°/360°/2=842mmL J1= L AB1 + L BC1+…+ L FG1=3052+925.9+10909+776+3281+842=19785.9mm 2、第二（三）跨计算长度L AB2=2×π×10000×9.6533°/360°/2=842mmL BC2 =4500/ cos5.2059°-（844+455）=3220 mmL CD2=2×π×10000×5.2059°/360°=908.6mmL DE2=21000-（455+455）=20090mmL EF2=2×π×10000×5.2059°/360°=908.6mmL FG2 =4500/ cos5.2059°-（911+455）=3152.6 mmL GH2=2×π×10000×10.4118°/360°/2=908.6mmL J2= L AB2 + L BC2 +…L GH2=842+3220+908.6+20090+908.6+3152.6+908.6 =30030.4mm3、全联计算长度L J= （L J1 + L J2）×2=（19785.9+30030.4）×2=99632.6mm4、下料长度L x= 2 ×L工 + L J =1000×2+99632.6=101632.6mm（五）、N4钢束1、第一（四）跨计算长度L AB1=（2200-200）/cos5.2848°-462=1547 mmL BC1 =2×π×10000×5.2848°/360°=922mmL CD1=13760-（462+312）=12986 mmL DE1=2×π×10000×3.5763°/360°=623mmL EF1=4000/ cos3.5763°-（312+625）=3070.8mmL FG1=2×π×10000×7.1527°/360°/2=624mmL J1= L AB1 + L BC1+…+ L FG1=1547+922+12986+623+3070.8+624=19772.8mm 2、第二（三）跨计算长度L AB2=2×π×10000×7.1527°/360°/2=624mmL BC2 =4000/ cos3.5763°-（312+625）=3070.8 mmL CD2=2×π×10000×3.5763°/360°=623mmL DE2=22000-（312+312）=21376mmL EF2 =2×π×10000×3.5763°/360°=623mmL FG2=4000/ cos3.5763°-（312+625）=3070.8 mmL GH2 =2×π×10000×7.1527°/360°/2=624mmL J2= L AB2 + L BC2 +…L GH2=624+3070.8+623+21376+623+3070.8+624=30011.6mm3、全联计算长度L J= （L J1 + L J2）×2=（19772.8+30011.6）×2=99568.8mm4、下料长度L x= 2 ×L工 + L J =1000×2+99568.8=101568.8mm三、伸长值计算根据试验检测报告可查得钢绞线的平均弹性模量为：E=2.01×105，截面积A=140mm²。
25m箱梁预应力张拉和理论伸长量计算一、张拉力计算〔校核图纸〕1、钢绞线参数Øj钢绞线截面积：A=140mm2，标准强度：R b y=1860Mpa，弹性模量E y=1.95×105Mpa2、张拉力计算a、单根钢绞线张拉力P=5 R b y×A=5×1860×106×140×10-6Knb、每束张拉力(中跨梁)N1~N2〔4索〕：P总=1×4=Kn〔标准〕*1.02= KnN3~N4〔3索〕：P总=1×3=Kn〔标准〕= Knc、每束张拉力(边跨梁)N1~N4〔4索〕：P总=1×4=Kn〔标准〕Kn二、设计图纸中钢绞线中有直线和曲线分布，且有故P≠P P（1）中跨箱梁1.1:N1钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N1：理论计算值〔根据设计〕1.2:N2钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N2：理论计算值〔根据设计〕1.3:N3钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯1.4:N4钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4：理论计算值〔根据设计〕〔2〕、边跨箱梁1.1:N1钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N1：理论计算值〔根据设计〕1.2:N2钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N2：理论计算值〔根据设计〕1.3:N3钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯1.4:N4钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4：理论计算值〔根据设计〕备注：以上终点力P P〔KN〕、ΔL〔mm〕伸长量根据以下公式计算P〔1- e-(kx+μθ)〕〔1〕、P P= kx+μθP P L〔2〕、ΔL= A P E P35m箱梁预应力张拉和理论伸长量计算一、张拉力计算〔校核图纸〕1、钢绞线参数Øj钢绞线截面积：A=140mm2，标准强度：R b y=1860Mpa，弹性模量E y=1.95×105Mpa2、张拉力计算a、单根钢绞线张拉力P=5 R b y×A=5×1860×106×140×10-6Knb、每束张拉力(中跨梁)N1~N5〔4索〕：P总=1×4=Kn〔标准〕*1.02= Knc、每束张拉力(边跨梁)N1、N5〔4索〕：P总=1×4=Kn〔标准〕*1.02= KnN2~N4〔5索〕：P总=1×5=Kn〔标准〕*1.02= Kn二、设计图纸中钢绞线中有直线和曲线分布，且有故P≠P P〔1〕、中跨箱梁1.1:N1钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N1：理论计算值〔根据设计〕1.2:N2钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N2：理论计算值〔根据设计〕1.3:N3钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯1.4:N4钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4：理论计算值〔根据设计〕1.5:N5钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N5：理论计算值〔根据设计〕〔2〕、边跨箱梁1.1:N1钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N1：理论计算值〔根据设计〕1.2:N2钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯1.3:N3钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N3：理论计算值〔根据设计〕1.4:N4钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4：理论计算值〔根据设计〕1.5:N5钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N5：理论计算值〔根据设计〕备注：以上终点力P P〔KN〕、ΔL〔mm〕伸长量根据以下公式计算P〔1- e-(kx+μθ)〕〔1〕、P P= kx+μθP P L〔2〕、ΔL= A P E P。
预应力钢绞线伸长量计算公式可以概括为以下步骤：
1. 计算理论伸长量：首先需要将预应力钢绞线的张拉力转化为应力，再根据弹性模量、长度和面积计算出理论伸长量。
2. 考虑应力松弛对伸长量的影响：由于预应力钢绞线在使用过程中会产生一定的松弛，因此在实际测量中，伸长量会比理论计算值稍小。
3. 实际伸长量测量：通过千斤顶等工具实际测量出预应力钢绞线的伸长量。
具体公式如下：
ΔL = L0 - L1 + ΔL1 + ΔL2
其中，ΔL为理论伸长量或实际伸长量，L0为张拉锚固后测得的钢绞线全长，L1为钢绞线未经张拉锚固前的原始长度，ΔL1为弹性回缩对伸长量的影响，ΔL2为张拉应力松弛对伸长量的影响。
具体解释如下：
1. L0和L1的测量：L0和L1的测量是通过千斤顶等工具在张拉前和张拉后分别测得的。
L1是钢绞线未经张拉锚固前的原始长度，需要通过精确测量得到。
2. 弹性回缩对伸长量的影响：ΔL1是由于钢绞线有弹性回缩而引起的伸长量的变化，一般可以通过实验得到。
3. 张拉应力松弛的影响：ΔL2是由于钢绞线在张拉过程中产生的应力松弛而引起的伸长量的变化，可以通过理论计算得到。
4. 实际操作中，还需要考虑温度变化对预应力钢绞线伸长量的影响，因为预应力钢绞线的弹性模量和应力会随着温度变化而变化。
总之，预应力钢绞线伸长量计算公式涉及多个因素和步骤，需要精确测量和计算才能得到准确的伸长量。
在实际应用中，需要注意各种因素的影响，并采取相应的措施来保证预应力钢绞线的质量和安全性。
