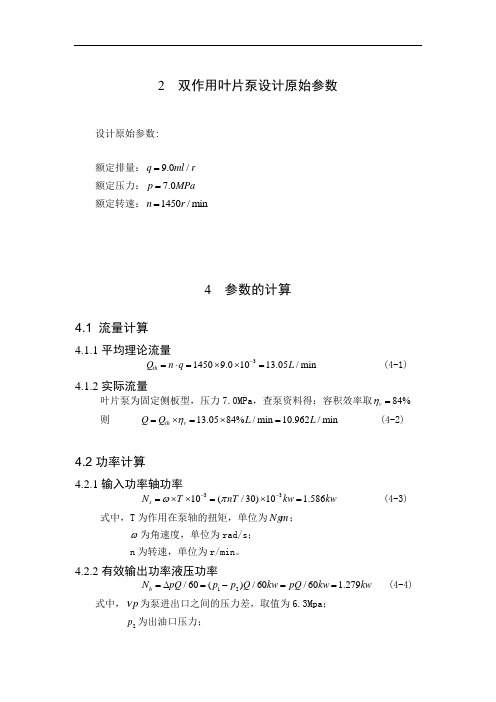

2 双作用叶片泵设计原始参数设计原始参数:额定排量：9.0/q ml r = 额定压力：7.0p MPa = 额定转速：1450/min n r =4 参数的计算4.1 流量计算4.1.1平均理论流量314509.01013.05/min th Q n q L -=⋅=⨯⨯= (4-1)4.1.2实际流量叶片泵为固定侧板型，压力7.0MPa ，查泵资料得：容积效率取84%v η= 则 13.0584%/min 10.962/min th v Q Q L L η=⨯=⨯= (4-2)4.2功率计算4.2.1输入功率轴功率3310(/30)10 1.586s N T nT kw kw ωπ--=⨯⨯=⨯= (4-3)式中，T 为作用在泵轴的扭矩，单位为N m ；ω为角速度，单位为rad/s ；n 为转速，单位为r/min 。
4.2.2有效输出功率液压功率12/60()/60/60 1.279h N pQ p p Q kw pQ kw kw =∆=-== (4-4)式中，p 为泵进出口之间的压力差，取值为6.3Mpa ；2p 为出油口压力；1p 为进口压力，单位均为Mpa ； Q 为泵输出的流量，单位为l/min 。
4.2.3理论功率3(/60)10 1.523th N pnq kw -=∆⨯= (4-5)4.3 扭矩计算4.3.1理论扭矩在没有摩擦损失和泄漏损失的理想情况下，轴功率与液压功率相等，所计算出的功率值为泵的理论功率。
这时作用在泵轴上的扭矩是理论扭矩th T ，泵输出的流量是理论流量th Q ，因此理论功率可表示()()th s th h th N N N == (4-6)其中33()10(/30)10()s th th th N T nT kw ωπ--=⨯=⨯3()/60(/60)10()h th th N pQ pnq kw -=∆=∆⨯式中，()s th N 为理论轴功率；()h th N 为理论液压功率； q 为泵的排量，单位为ml/r 。
由前面的式子导出驱动泵的理论扭矩为()2th q pT N m π==10.268 N m (4-7) 4.3.2实际扭矩实际上，泵在运转时要消耗一部分附加扭矩去克服摩擦阻力，所以驱动泵轴所需的实际扭矩比th T 大，实验测得取值m η=96%。
T=th T +thmT T η==10.445 N m (4-8)式中，T 为损失扭矩；P 为电动机功率，本次设计中用的是10KW ；m η为反映摩擦损失的机械效率。
4.4 双作用叶片泵设计计算参数表由上计算得： 额定排量qMl/r额定压力pMPa额定转速n r/min平均理论流量Q th L/min实际扭矩TN m ⋅9.0 7.0 1450 13.05 10.445输入功率sNkw 有效输出功率hN kw理论功率thNkw实际流量QL/min实际扭矩TN m1.586 1.279 1.523 10.962 10.4455 整体设计计算5.1转子的设计5.1.1材料选择转子材料选择：20r C5.1.2转子半径转子作为与轴的连接部分，主要是力的承受着，叶片镶嵌在转子里，它承载着叶片，带动叶片做旋转运动，叶片同时在其中做伸缩运动，转子半径r 应根据花键轴孔尺寸和叶片长度L 考虑，取花键轴直径 019.0d mm =初选 0(0.91)19.0z r d mm '== (5-1) 再根据初选值计算得到的叶片长度L 调整r 的大小。
初选转子半径z r '计算得到叶片泵叶片的长度L 为，由式(5-7)得L=10.0mm由于叶片镶嵌在转子内，且嵌入叶片的槽长度略等于叶片的长度L,根据叶片长度和转子强度考虑，调整转子半径z r 为29.0z z r r L mm '=+= (5-2)5.1.3转子轴向宽度转子﹑叶片和定子都有一个共同的轴向宽度B ，B 增加可减少端面泄漏的比例，使容积效率增加，但B 增加会加大油窗孔的过流速度，转子轴向宽度B 与流量成正比。
