矿物绝缘电缆技术标准引言矿物绝缘电缆是一种常用于高温环境下的电力传输和仪器仪表连接的电缆。
它采用矿物绝缘材料作为电缆的绝缘层，具有良好的耐高温、耐火和耐化学腐蚀性能。
本文将介绍矿物绝缘电缆的技术标准，包括材料要求、结构设计、性能测试等方面的内容。
1. 材料要求矿物绝缘电缆的绝缘材料应选择具有良好绝缘性能和耐高温性能的矿物材料。
常见的矿物绝缘材料有石墨、陶瓷等。
材料应符合以下要求：•绝缘材料的导热系数应小于等于指定值。
•绝缘材料的质量密度应小于等于指定值。
•绝缘材料的线膨胀系数应适合工作温度。
2. 结构设计矿物绝缘电缆的结构设计应满足以下要求：•外护层：应选用耐高温、耐火和耐腐蚀的材料，以保护电缆内部的绝缘层和导体。
•绝缘层：应采用矿物绝缘材料，具有良好的绝缘性能和耐高温性能。
•导体：应采用高导电性的材料，以确保电流传输的顺畅。
3. 性能测试矿物绝缘电缆的性能测试应包括以下内容：•绝缘电阻测试：测试绝缘层的电阻值，以确保绝缘性能良好。
•耐压测试：在一定电压下，测试电缆是否能够正常工作，以验证它的耐电压能力。
•耐火性能测试：在高温环境下，测试电缆的耐火性能，以确保在火灾发生时能够正常工作。
•耐化学腐蚀性能测试：测试电缆在各种化学腐蚀介质中的性能，以确保其能在恶劣环境下正常工作。
4. 质量控制为确保矿物绝缘电缆的质量，应建立相应的质量控制措施：•原材料采购：对矿物绝缘材料的供应商进行审查，确保原材料的质量可靠。
•生产过程监控：对生产过程进行严格的监控，确保每个环节的质量符合标准。
•产品检测：对生产的矿物绝缘电缆进行全面的检测，确保产品的质量达到要求。
结论矿物绝缘电缆作为一种常用的高温环境下的电力传输和仪器仪表连接电缆，其技术标准的制定对于确保其安全可靠性至关重要。
标准中所规定的材料要求、结构设计、性能测试和质量控制措施，可有效地保证矿物绝缘电缆在高温和恶劣环境下的正常使用，满足工业生产和仪器仪表控制系统的需求。
矿物绝缘电缆一、产品概述矿物绝缘电缆（Mineral Insulated Cable）简称MI电缆，作为配线使用时，国内习惯称作氧化镁电缆或防火电缆。
矿物绝缘电缆在国外开展较早，早在19世纪末一位瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法国、英国相继投入生产以后迅速发展，各主要工业国家意、加、澳、美、苏、日都相继开发投产，我国也于上世纪六十年代开发生产，20世纪末开始批量生产，21世纪进入国家防火设计规范并在国内大量使用。
矿物绝缘电缆组成矿物绝缘电缆是用退火铜作为导体、密实氧化镁作为绝缘、退火铜管作为护套的一种电缆，必要时，在退火铜护套外面挤包一层塑料外护层，特殊要求无烟无卤场合可以在外面加一层低烟无卤护套。
矿物绝缘电缆的优点由于这种电缆的全部材料都是采用无机材料，所以它就具有一些其他电缆所不可能具有的优点。
如防火、载流量大、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低、弯曲半径小、防蚁、防鼠咬、铜护套作保护接地线等特点。
产品表示方法示例表示方法(1)防火布电线,额定电压450/750V,单芯,2.5mm,表示为:BTTEB-450/750V 1×2.5(2)防火电力电缆,额定电压0.6/1KV.3芯,120 mm,表示为:BTTE-0.6/1KV 3×120(3)防火控制电缆,额定电力450/750V,6芯,2.5 mm表示为:BTTEK-450/750V 6×2.5二、产品特征防火由于电缆全都是由无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃。
由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
是目前唯一能在1000℃的火灾中保持三小时的供电能力并能承受消防水喷淋及重物跌落冲击的安全类电。
矿物绝缘电缆及其敷设简介（前言：标准、规范、规程）一、矿物绝缘电缆的概念1、概念或定义国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》（第一部分）中没有给出定义。
2、住房和城乡建设部的标准JG/T313—2011《额定电压750V及以下矿物绝缘电缆及终端》(中华人民共和国建筑工业行业标准) 给出定义不适合BTTZ矿物绝缘电缆。
具体到今天的介绍主要以国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》为基础。
说的更具体点主要介绍铜芯铜护套氧化镁绝缘防火电缆，因为《矿物质电缆敷设技术工程》——JGJ232__2011中主要内容就是铜芯铜护套氧化镁绝缘防火电缆的敷设规定。
它的定义如下：采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，必要时在金属铜护套外面挤包一层塑料外护套。
例如：铜芯铜护套氧化镁绝缘防火电缆(以下简称BTTZ 电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。
这个定义与上一个定义相比显得更狭义。
3、矿物绝缘电缆的发展矿物绝缘电缆(Mineral Insulated Cable)简称MI电缆。
目前按结构特性可以分为刚性和柔性两种。
刚性矿物绝缘电缆(BTTZ)发明较早，19世纪末瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。
我国也于上世纪六十年代研制，开始用于军事、冶金等领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。
在1991年我国颁布了GB13033《额定电压750V及以下矿物绝缘电缆及终端》国家标准，但相应的设计标准和规范的制订、修订工作未能跟上，导致该矿物质电缆的使用和推广在我国一直发展缓慢，在应用方面严重滞后于发达国家。
近几年，为了提高电气线路的安全等级，减少电气火灾事故的发生及损失，国家建设部、公安部以及一些地方政府相继出台了电气设计规范，并明确规定在一些重要的电气线路或场所宜采用矿物绝缘电缆，进一步拓宽了矿物绝缘电缆的应用范围。
矿物绝缘电缆样本一、产品概述二、产品特点1.绝缘性能优异：矿物绝缘电缆采用石墨等矿物作为绝缘材料，具有较高的绝缘电阻和耐电压能力，能够有效隔离电力信号，确保电力的安全传输。
2.耐高温性能强：矿物绝缘电缆的石墨绝缘层具有较高的耐高温性能，能够在高温环境下稳定工作，保证电缆的可靠性。
3.抗腐蚀性能好：矿物绝缘电缆的绝缘材料具有较强的抗腐蚀性能，能够在各种恶劣环境下使用，具有较长的使用寿命。
4.体积小、重量轻：矿物绝缘电缆采用石墨等轻质材料作为绝缘层，体积小、重量轻，便于安装和维修。
三、材料组成1.导体：矿物绝缘电缆的导体采用高纯度铜或铝制成，具有较低的电阻和良好的导电性能。
2.绝缘层：矿物绝缘电缆的绝缘层采用石墨等矿物材料制成，具有较高的绝缘性能和耐高温特性。
3.护套：矿物绝缘电缆的外护套采用聚氯乙烯（PVC）材料制成，具有较好的机械性能和耐腐蚀性。
四、制造工艺1.导体制造：采用高纯度铜或铝材制造导体，通过拉拔、绞合等工艺进行加工成型。
2.绝缘层制造：将石墨等矿物材料经过混合、烘干、成型等工艺加工成绝缘层，并对其进行热处理，提高绝缘性能。
3.绝缘层装配：将导体穿过绝缘层，确保其与导体的良好接触，提高电力的传输效率。
4.护套装配：将绝缘层的电缆进行外护套装配，使用PVC材料进行包覆，增加电缆的机械强度和耐腐蚀性。
五、性能测试结果经过性能测试，矿物绝缘电缆的主要性能参数如下：1. 绝缘电阻：绝缘电阻大于10^6 Ω·km2.耐电压：耐电压大于10kV3.耐高温性能：能够在100℃的高温环境下工作4.抗腐蚀性能：能够在强酸、强碱等恶劣环境下使用六、应用范围七、结论。
矿物绝缘电缆的生产工艺
矿物绝缘电缆是一种高温、耐火、耐腐蚀的特种电缆，其生产工艺如下：
1. 原材料的准备：选用高纯度的石英砂、滑石粉、云母片、氧化锆等材料，经过筛分、烘干等处理后，按配方准确称取。
2. 材料的混合：将准备好的各种原材料按一定比例混合均匀。
混合的方法一般采用干法和湿法两种，通过不断的混合和翻动，使混合后的材料呈现出均匀的性质。
3. 绝缘体的成型：将混合好的材料放进模具中，经过压制、挤压等方式成型，形成绝缘体。
4. 烧结处理：将成型好的绝缘体送进烧结窑中进行高温烧结处理，使其固化成为高温、耐火的矿物绝缘体。
5. 绕包导体：在矿物绝缘体的外层绕包上匝数达到一定要求的铜线或铜箔。
绕包导体的目的是为电缆提供导体和挠曲性。
6. 装套保护：在绕包导体外部套上一层起到保护作用的聚乙烯防水套管。
7. 成缆：将绕有导体的矿物绝缘体和外层保护套管组装起来，形成成品。
这个过程需要严格掌控工艺，保证电缆质量。
以上是矿物绝缘电缆的生产工艺，整个过程需要严格按照规定的工艺进行生产，以确保电缆的高质量和可靠性。

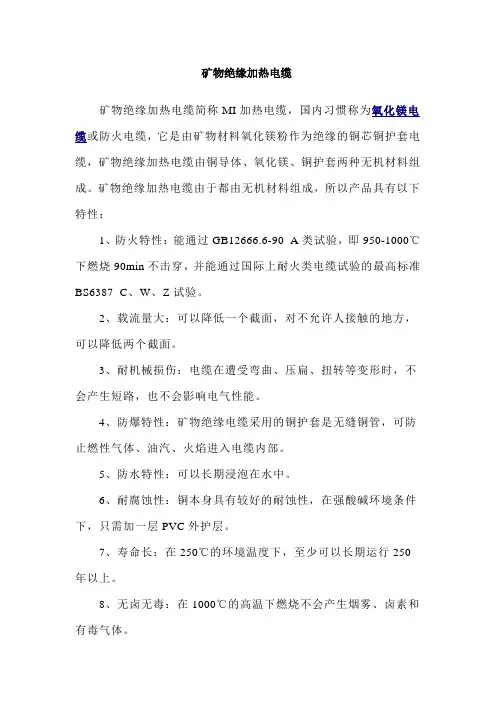

矿物绝缘加热电缆
矿物绝缘加热电缆简称MI加热电缆，国内习惯称为氧化镁电缆或防火电缆，它是由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆，矿物绝缘加热电缆由铜导体、氧化镁、铜护套两种无机材料组成。
矿物绝缘加热电缆由于都由无机材料组成，所以产品具有以下特性：
1、防火特性：能通过GB12666.6-90 A类试验，即950-1000℃下燃烧90min不击穿，并能通过国际上耐火类电缆试验的最高标准BS6387 C、W、Z试验。
2、载流量大：可以降低一个截面，对不允许人接触的地方，可以降低两个截面。
3、耐机械损伤：电缆在遭受弯曲、压扁、扭转等变形时，不会产生短路，也不会影响电气性能。
4、防爆特性：矿物绝缘电缆采用的铜护套是无缝铜管，可防止燃性气体、油汽、火焰进入电缆内部。
5、防水特性：可以长期浸泡在水中。
6、耐腐蚀性：铜本身具有较好的耐蚀性，在强酸碱环境条件下，只需加一层PVC外护层。
7、寿命长：在250℃的环境温度下，至少可以长期运行250年以上。
8、无卤无毒：在1000℃的高温下燃烧不会产生烟雾、卤素和有毒气体。
9、耐过载：过载能力强，其过载能力可以达到正常载流量的1 0倍以上。
10、铜护套可以作接地线：矿物绝缘电缆制造标准是GB1303 3，敷设标准是99D163。
矿物绝缘加热电缆广泛用于消防泵的供配电、应急发电机组、机场停车场等重要场所、动力配线、高温炉窑、金属冶炼、船舶、石油平台、古建筑、图书馆、化工厂。
矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB 50127-94】《汽车库、修车库、停车场设计防火规范》【GB 50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。
矿物绝缘电缆标准及要求
矿物绝缘电缆是一种常见的电力电缆，用于输送电力或信号。
为了确保矿物绝缘电缆的质量和安全性，制定了一系列标准和要求。
其中包括：
1. 外观要求：矿物绝缘电缆应该平整、光滑，无气泡、裂痕、外观不良等缺陷。
2. 尺寸要求：矿物绝缘电缆应该符合相关的尺寸要求，包括直径、厚度、长度等。
3. 电气性能要求：矿物绝缘电缆应该具有良好的电气性能，包括电阻、电容、绝缘电阻等。
4. 机械性能要求：矿物绝缘电缆应该具有良好的机械性能，包括拉伸强度、弯曲半径、耐磨损性等。
5. 燃烧性能要求：矿物绝缘电缆应该具有一定的燃烧性能，不易燃烧或难燃，并能够自灭火。
6. 环保要求：矿物绝缘电缆应该符合相关的环保标准，不含有有害物质，对环境和人体健康没有危害。
以上是矿物绝缘电缆的一些标准和要求，企业在生产过程中应该严格按照标准要求进行生产，确保产品质量和安全。
- 1 -。
BBTRZ柔性矿物绝缘防火电缆介绍1.技术起源与应用矿物绝缘电缆（Mineral Insulated Cable）简称MI电缆。
目前按结构特性可以分为刚性和柔性两种。
刚性矿物绝缘电缆是19世纪末瑞士工程师Arnold Francois Borel提出的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。
我国也于上世纪六十年代研制，开始用于军事领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。
柔性矿物绝缘防火电缆的发明大约是在上个世纪七十年代诞生于瑞士斯图特电缆公司。
本公司从2000年开始研究柔性矿物绝缘防火电缆，于2003年推出国内最早、最新的柔性矿物绝缘防火电缆。
由于刚性矿物绝缘电缆在可靠性、生产及敷设方面的缺陷，在欧美发达国家中逐渐退市，柔性矿物绝缘防火电缆成为防火领域的主流电缆产品。
2.柔性矿物绝缘防火电缆BBTRZ的组成柔性矿物绝缘电缆是由铜绞线、矿物化合物绝缘、和矿物化合物护套所构成。
这种电缆具有不燃、无烟、无毒和耐火特性。
3.柔性矿物绝缘电缆的优点柔性矿物绝缘电缆的结构采用柔性结构及材料都是采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其他电缆所不可能具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低等特点。
柔性矿物绝缘防火电缆BBTRZ是上海快鹿2003年研制成功,2005年取得专利。
此类电缆目前在欧州发达国家比较盛行，在国内有数家企业在进行研制，但由于技术的特殊性，截止目前，取得专利并得到成功广泛应用的只有上海快鹿电线电缆有限公司一家企业，属于国际领先、国内空白产品。
柔性矿物绝缘防火电缆(BBTRZ)产品的工艺结构与传统电缆完全相同,成功的解决了氧化镁铜杆矿物绝缘电缆(BTTZ)的生产工艺所决定的产品众多不足之处。
BBTRZ的问世，成为防火电缆发展史上的一个里程碑。

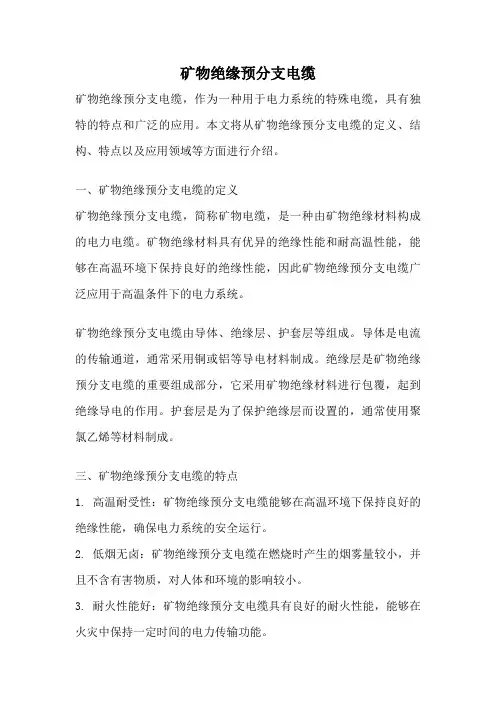

矿物绝缘预分支电缆矿物绝缘预分支电缆，作为一种用于电力系统的特殊电缆，具有独特的特点和广泛的应用。
本文将从矿物绝缘预分支电缆的定义、结构、特点以及应用领域等方面进行介绍。
一、矿物绝缘预分支电缆的定义矿物绝缘预分支电缆，简称矿物电缆，是一种由矿物绝缘材料构成的电力电缆。
矿物绝缘材料具有优异的绝缘性能和耐高温性能，能够在高温环境下保持良好的绝缘性能，因此矿物绝缘预分支电缆广泛应用于高温条件下的电力系统。
矿物绝缘预分支电缆由导体、绝缘层、护套层等组成。
导体是电流的传输通道，通常采用铜或铝等导电材料制成。
绝缘层是矿物绝缘预分支电缆的重要组成部分，它采用矿物绝缘材料进行包覆，起到绝缘导电的作用。
护套层是为了保护绝缘层而设置的，通常使用聚氯乙烯等材料制成。
三、矿物绝缘预分支电缆的特点1. 高温耐受性：矿物绝缘预分支电缆能够在高温环境下保持良好的绝缘性能，确保电力系统的安全运行。
2. 低烟无卤：矿物绝缘预分支电缆在燃烧时产生的烟雾量较小，并且不含有害物质，对人体和环境的影响较小。
3. 耐火性能好：矿物绝缘预分支电缆具有良好的耐火性能，能够在火灾中保持一定时间的电力传输功能。
4. 耐化学腐蚀性：矿物绝缘预分支电缆具有较好的耐化学腐蚀性，能够在一些特殊环境中使用，如酸碱环境等。
四、矿物绝缘预分支电缆的应用领域矿物绝缘预分支电缆广泛应用于电力系统中的高温环境，如电厂、冶金、化工等行业。
在电厂中，矿物绝缘预分支电缆被用于输电线路和配电线路，确保电力系统的正常运行。
在冶金行业中，矿物绝缘预分支电缆被用于高温炉炉墙的供电，保证炉内温度的控制和熔炼过程的顺利进行。
在化工行业中，矿物绝缘预分支电缆被用于耐酸碱环境的电力传输，确保化工生产的安全和稳定。
总结：矿物绝缘预分支电缆是一种具有独特特点和广泛应用的电缆产品。
它具有高温耐受性、低烟无卤、耐火性能好和耐化学腐蚀性等特点，在电力系统中发挥着重要的作用。
矿物绝缘预分支电缆的应用领域包括电厂、冶金、化工等行业，能够满足不同行业对电力传输的需求。
矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路???短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》? ? ? ? ? ? ? ? ? ? ? ? 【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》? ? ? ? 【DGJ08-93-2002】《建筑设计防火规范》? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 【GB?50016-2006】《中国消防手册》? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 【2007版】《火灾自动报警系统设计规范》? ? ? ? ? ? ? ? ? ? ? ? ?【GB?50116-98】《民用建筑电线电缆防火设计规范》? ? ? ? ? ? ? ? ? 【DGJ08-93-2002】《北京市消防局文件》? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?【京消发{2004}352】《电力工程电缆设计规范》? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 【GB?50127-94】《汽车库、修车库、停车场设计防火规范》? ? ? ?【GB?50067-97】燃烧试验的测试标准? ? 柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
矿物绝缘电缆技术规范1. 概述矿物绝缘电缆是指采用矿物绝缘材料作绝缘层的电缆，其电缆的质量直接影响到工艺装备的安全运行和生产稳定。
为了确保电缆的可靠性和长期使用寿命，必须在设计、生产和安装过程中按照标准化的技术规范进行。
2. 矿物绝缘电缆的分类矿物绝缘电缆按其导体材料可分为铜芯和铝芯两种；按额定电压等级可分为高压电缆和中低压电缆；按使用环境可分为室内电缆和室外电缆。
3. 矿物绝缘电缆设计标准电缆的设计标准必须符合国家电力行业标准，其中，铜芯电力电缆制造标准为GB/T 12706.1-2008，铝芯电力电缆制造标准为GB/T 12706.2-2008。
设计中应考虑电缆的额定电压、额定电流、线路长度、电缆敷设方式等因素，从而满足其所要传递的电力或信号信息，保证电缆在使用过程中的安全可靠性。
4. 矿物绝缘电缆生产过程生产过程应严格按照设计图纸和相关电力行业标准进行。
首先进行导体加工和绕包，然后进行绝缘加工和护套加工，最后进行试验和质量检查。
其中的试验项目有高压试验、直流放电试验、微水试验、输送能力试验、载流等效短路试验等。
5. 矿物绝缘电缆安装规范电缆的安装应按照国家相关标准和工程图纸要求进行。
在敷设过程中应注意电缆的弯曲半径，避免弯曲过小造成电缆绝缘剥落。
同时，还需控制电缆的敷设张力和扭力，避免因电缆长时间承受所受力矩而导致电缆外护套开裂或内导体变形等事故。
6. 矿物绝缘电缆维护电缆在使用过程中，应每隔一定时间进行巡视和检查，排除因外力、自然环境等因素导致的电缆意外损坏。
若发现电缆存在问题，应及时维修或更换，以保证电缆整体的可靠性和稳定性。
维修过程中，应保证电缆连接可靠，橡胶套管完整，电缆套环正确，附件牢固等。
7. 矿物绝缘电缆应用领域矿物绝缘电缆广泛应用于石油化工、冶金矿山、铁路、城市建设及民用建筑电气化等领域。
由于其良好的电气性能和绝缘性能，以及对高温、高压、腐蚀等环境具有良好的适应性和可靠性，因此在一些行业和领域得到了广泛的应用。
1.矿物绝缘电缆1)产品技术要求◆询价涉及的矿物绝缘电缆外层应为无缝铜管构成的铜护套，在铜护套和铜导体线芯之间是一层经紧密压实的氧化镁粉绝缘层，铜的熔点为1083℃，氧化镁的熔点为2800℃，且在此温度下，它不会起任何变化。
电缆具有其它任何类型有机绝缘电缆具有最高的耐火、耐高温、防火、防爆、耐机械损伤、防水、防腐蚀、载流量大、过载能力能力。
◆耐高温特性：铜芯铜护套氧化镁绝缘电缆长期使用温度250℃，在紧急情况下的使用温度可接近铜护套的熔点温度1083℃。
◆防火特性：由于铜芯铜护套氧化镁绝缘电缆中使用的两种材料，铜和氧化镁都是无机物，电缆不会燃烧，也不会助燃，更不会产生毒性气体。
◆防爆特性：铜芯铜护套氧化镁绝缘电缆中高度压实的绝缘材料及特制的密封套安装的电缆终端，可阻止蒸汽、气体和火焰，进入与电缆相连接的电气设备，适用于防爆要求的场合。
◆耐腐蚀：铜芯铜护套氧化镁绝缘电缆的铜护套具有高耐蚀性，一般不必附加任何的防护措施。
◆打载流特性：传统电缆相比较，铜芯铜护套氧化镁绝缘电缆所传输的电流教值高，能承受的过载电流大。
◆高机械强度：铜芯铜护套氧化镁绝缘电缆由于其结构特点而坚固耐用，耐机械损伤，可经受剧烈机械破坏，在电缆直径变形三分之一的情况下仍可正常工作。
◆高短路故障额定值：铜芯铜护套氧化镁绝缘电缆的线路故障额定值比普通电缆明显提高。
◆高安全可靠性：铜芯铜护套氧化镁绝缘电缆不需要单独的接地线，电缆铜套同相线配合安装已起到接地作用，有良好的低接地电阻。
◆中间连接器作为产品的标准配件，矿物绝缘电缆终端附件应在供货时予以详细配置，以保证产品的可靠使用。
中间连接器附件包括但不限于中间封套、中间连接铜管、两套终端密封罐、热缩套管、中间连接端子。
◆BTTZ电缆护套表面应有永久性的电压标志，标志应是连续性的，标志可以是印刷标志，也可以压痕标志，BTTZ电缆护套无字样，每圈电缆上应附有标签标明。
◆成品电缆的两个端头均进行临时性密封，成圈电缆应卷绕整齐，并用热塑料性带子妥善包扎。
矿物绝缘电缆生产工艺
矿物绝缘电缆是一种用于输送电力或信号的电线电缆，其主要特点是具有良好的绝缘性能。
下面将介绍矿物绝缘电缆的生产工艺。
首先，生产矿物绝缘电缆的第一步是制造电缆芯。
电缆芯是由多根细铜丝编织而成的导电芯线，为了提高电缆的导电性能，通常会采用多股细铜丝并行编织的方式进行制造。
其次，制造绝缘层。
绝缘层是矿物绝缘电缆中起到绝缘作用的关键部分。
通常采用天然矿石或矿物质经过一系列的加工和处理，制成绝缘料片。
绝缘芯线通过专用设备进行连续均匀覆盖，保证制成的绝缘层具有一定的厚度和均匀性。
然后，制造包层。
包层主要是为了保护电缆芯和绝缘层，提高电缆的耐磨性和机械强度。
包层通常采用高强度的聚合物材料制成，通过挤出、压延等工艺将包层覆盖在绝缘层上。
最后，进行电缆的绕装和包装。
绕装是将制造好的电缆芯通过专用设备进行螺旋绕装，确保电缆芯的均匀性和稳定性。
绕装后，电缆会进行一系列的测试和检验，以确保产品符合相关的技术要求。
最后，对电缆进行包装和标识，便于销售和运输。
总的来说，矿物绝缘电缆的生产工艺主要包括制造电缆芯、制造绝缘层、制造包层，以及电缆的绕装和包装。
通过这些工艺步骤的精细制造，可以保证矿物绝缘电缆具备良好的绝缘性能和机械强度，适用于各种电力和信号传输的场合。
表1 矿物绝缘电缆，带塑料外护层或允许接触的裸电缆敷设在木质墙上金属护套温度70℃,环境温度：30℃
注：
1.回路中单芯电缆铜护套两端相互连接在一起。
2.对于允许接触的裸护套电缆其载流量值应按该表乘以0.9。
表2 矿物绝缘电缆不允许人接触的裸电缆敷设在砖石墙上
金属护套温度105℃,环境温度：30℃
注：
1.回路中单芯电缆铜护套两端相互连接在一起。
2.成束敷设时，电缆载流量值不需要校正。
表3 矿物绝缘电缆，塑料外护层或允许接触的裸电缆敷设在空气中
金属护套温度70℃,环境温度：30℃
注：
1.回路中单芯电缆铜护套两端相互连接在一起。
2.对于允许接触的裸护套电缆其载流量值应按该表乘以0.9。
3.有间距敷设时留有的间距应至少有1根电缆外径。
表4 矿物绝缘电缆，不允许人接触的裸电缆敷设在空气中
金属护套温度105℃,环境温度：30℃
注：
1.回路中单芯电缆铜护套两端相互连接在一起。
2.成束敷设时，载流量不需要校正。
3.有间距敷设时留有的间距应至少有1根电缆的外径。
表5 环境空气温度不等于30℃时的校正系数
表6 敷设方式一览表（查取各种敷设方式载流量的索引）
电缆附件
一、终端
安装在矿物绝缘电缆末端的一个完整端部，通常包括一个封端和一个填料函或者一个组合的封端/填料函。
每根电缆都需安装终端。
终端的表示方法：铜芯铜护套矿物绝缘电缆终端，额定电压750V，适用于单芯4mm2电缆
表示为: ZA-750 1×4
1、终端封端：电缆终端的一部分，用以密封电缆的端部，防止潮气进入。
封端包括黄铜密封罐、密封罐盖板、终端密封料、导体外露部分绝缘管。
单芯电缆可以不带密封罐及密封罐盖板。
2、终端填料函：电缆终端的一部分,主要是用于连接电缆和开关柜、分支箱，它包括填料函本体、压缩环、填料函螺母、锁紧螺母。
电缆附件包括：终端、接线端子、接地片、中间连接器附件
二、接线端子
用于连接导体和控制柜接线柱或电源。
它由压装螺母、压装斜块、端子本体构成。
接线端子有二种形式，其一、压装型接线端子，适用于35mm2以上电缆的连接，其二、压接型接线端子，适用于6-25mm2电缆的连接。
小规格电缆4mm2及以下可以不带接线端子。
压装型接线端子
电缆铜护套用作接地时或与电缆铜护套连接的其它电气设备的接地，需要采用接地片
电缆附件的选配方法(不带中间连接器附件)
备注：根据实际需要选配电缆附件 .
四、中间连接器附件
当电缆长度不够长时需要采用中间连接器附件，它是将两种相同规格的电缆连接起来成为一根电缆的装置，包括中接填料函、中间连接铜管、两套终端密封罐（单芯电缆不需要）、热缩套管、中间连接端子、防火瓷柱。
其中中接填料函包括填料函本体、压缩环、填料函螺母，主要用于连接中间连接管和电缆。
中间连接端子是用于连接两根相同规格电缆的导体，它有三种形式：其一、压接型，适用连接4mm2及以下电缆，其二、压装型，适用连接35 mm2以上电缆，其三、螺丝连接型，适用连接6-25mm2的电缆。
中间连接器附件表示方法：铜芯铜护套矿物绝缘电缆中间连接，额定电压750V，适用于单芯4mm2电缆的连接。
表示为：TGZJ-I 750 1X4
表8 中间连接器附件
表10 终端及中间连接密封罐
表11 压装型接线端
表12 压接型接线端子(铜鼻子)
表13 接地片
密封绝缘附件
密封绝缘附件有密封料、导体外露部分绝缘套管两种。
密封料适用多芯电缆，导体外露部分绝缘套管适用单芯电缆。
1、密封料：密封泥呈腻状，最高使用温度为250℃。
2、导体外露部分绝缘套管：分为塑料热收缩套管和瓷套管，塑料热收缩套管分70℃、250℃两种，250℃的塑料绝缘套管是采用辐照聚稀烃材料；瓷套管是采用陶瓷材料压制而成，主要用于高温及防火场
所。
表14 热收缩套管规格表
表15 中间连接套管规格
中间连接器附件
表16 中接填料函
中间连接端
子
A、压装型中间连接端子：由压装螺母、压装斜块、端子本体组成。
主要适用于35mm2及以上的电缆导体连接。
(见表17)。
中间连接端子
B、压接型中间连接端子：（铜鼻子），在市场上有标准件。
主要适用于1.5-4mm2的电缆导体连接。
C、螺丝连接型中间连接端子：主要适用于6-25mm2的电缆导体连接。
(见表18)
分支电缆
矿物绝缘可以实现分支，通过采用T接、十字接分支接线盒，解决了矿物绝缘电缆在任何地方、任何场合分支的问题，同时也解决了一般耐火塑料电缆分支处的阻燃、耐火特性。
矿物绝缘电缆分支接线盒的选用：用户只要提供主干进线及分支线的规格，根据主干进线确定分支接线盒的规格，分支接线盒的结构由我们来设计。
分支接线盒的型号规格
一、矿物绝缘电缆敷设的一般要求
1、矿物绝缘电缆敷设方法见表6
2、电缆在敷设前，均应检查电缆是否完好，绝缘电阻是否达到标准要求。
3、电缆敷设时，其固定点之间的间距，除支架敷设在支架处固定外，其余可按下表推荐的数值固定。
在明敷部位，如果相同走向的电缆大、中、小规格都有，从整齐、美观方面考虑，可按最小规格电缆标准要求固定，也可分档距离
固定。
当电缆倾斜敷设时，电缆与垂直方向成30°及以下时，按垂直间距固定；大于30°时，按水平间距固定。
4、电缆敷设时，在转弯处、中间连接器两侧，有条件固定的应加以固定。
5、计算敷设电缆所需长度时，应考虑留有1％的余量。
6、对电缆在运行中可能遭受到机械损伤的部位，应采取适当的保护措施。
7、单芯电缆敷设时，应逐根敷设，待每组布齐并矫直后，再作排列绑扎，绑扎间距以1-1.5m为宜。
8、电缆在对铜护套有腐蚀作用的环境中敷设时，或在部分埋地或穿管敷设时，应采用聚氯乙烯外护套或低烟无卤外护套。
9、布线过程中，电缆锯断后应立即对其端部进行临时性密
封。
10、电缆全长均为直线敷设或联接用电器可能产生振动时，要在允许的场合设置膨胀环。
11、一般矿物绝缘电缆无需穿管敷设，特殊场合必须穿管的参见右表（单芯电缆不允许单独穿金属管敷设）。
12、可以埋地敷设，但最好不要有中间接头，如无法避免，则接头处需
做好防水处理或设置电缆井。
13、对于大截面单芯电缆，用于交流电网时应采取涡流消除措施，在交变电流作用下，铜护套上会形成横向涡流，会造成能量损耗。
当线路负荷特别大而需要两组以上的电缆时，可按图1 a.b的的形式排列两组或多组电缆，但每组之间要留有两倍电缆外径的距离，而且每组电缆接线位置应相同。
此外，在电缆进配电箱、柜时，为固定电缆需在箱柜的板面上打孔，同样为防止电缆在进箱、柜的铁皮面上产生旋涡，在箱柜板面上应按图2所示的方式开孔，或加垫非磁性材料的隔板固定电缆，这种支架一般采用铝母线或铜母线加工制作、
打孔，当采用扁钢或角钢制作支架时，这时也应参照上述方法开孔，以防涡流产生。
14、单芯电缆敷设时，推荐按表19中列出的电缆排列方法进行敷设，且每路电缆之间留有不少于电缆外径2倍的间隙，如不留间隙则应考虑载流量减少系数。
