第四讲 橡胶的弹性

第四讲 橡胶的弹性


46
常见橡胶介绍-热塑性弹性体
TPO在汽车中的应用
47
常见橡胶介绍-热塑性弹性体
聚氨酯类(TPU)：
高强度，耐磨性好，弹性好 由极性聚氨酯或聚脲链段(硬段) 和脂肪族聚酯或聚醚链段(软段) 交替构成； 高阻尼TPU；用于传送带、密封、垫片等领域； TPU
聚酯类（TPEE）：
以PBT为硬段(结晶相) ，聚醚或聚酯为软段的嵌段共聚物(非晶相)； Dupont的Hytrel系列； 优良的韧性和回弹性、良好的耐蠕变性、耐磨性、抗弯曲疲劳性、低温性能是其 它弹性体无法比拟；耐化学腐蚀性好、耐油性优良； 耐老化性能优异，在户外曝晒10 年，拉伸强度和伸长率几乎不变；在海水中浸泡 9 年拉伸强度只下降10 % ，伸长率没有减少； 应用广泛，发展迅速
3
高弹形变的本质：高弹性是一种熵弹性 橡胶弹性是由熵变引起的 在外力作用下，橡胶分子链由卷曲状态变 为伸展状态，熵减小 当外力移去后，由于热运动，分子链自发 地趋向熵增大的状态，分子链由伸展再回复 卷曲状态 形变可逆
4
橡胶的热力学分析
5
6
聚丁二烯的交联
天然橡胶、合成橡胶：化 学交联，硫化 热塑性弹性体：物理交联
最常见SBS（丁二烯+苯乙烯嵌段共聚物），良好的弹性和拉伸强度，物美价廉 ；常用于胶鞋、改性沥青等（费托腊）； SIS（异戊二烯+苯乙烯嵌段共聚物），主要用作热熔胶 SEBS：SBS加氢，耐热、耐老化性能显著提高，用作汽车部件和电缆等
聚烯烃类（TPO）：
橡胶和聚烯烃两部分构成，橡胶一般为EPDM、NBR和IIR，聚烯烃为PP和PE， 最典型的TPO是EPDM/PP； 动态硫化聚烯烃热塑性弹性体(TPV)：橡胶和热塑性塑料熔融共混过程中使橡胶 硫化，硫化和混合同时进行，硫化橡胶作为分散相分布在热塑性塑料连续相中； 耐候性、耐高温、抗冲击性、加工性能优异，广泛应用于汽车、电子等领域
聚合物的力学性能.

聚合物的力学性能.

这就是橡胶的热力学方程式，这里
⎜⎛ ⎝
∂f ∂T
⎟⎞ ⎠
的物理意义
l ,V
是：在试样长度l和体积V维持不变的情况下，试样张力f
随温度T的变化。
16
2006-4-26
高分子课程教学
在实验时，将橡皮在等温下拉伸到一定长度l，然后测定 不同温度下的张力f。因为上式是按平衡态热力学处理得 到的，实验改变温度时，必须等待足够长的时间，使张力 达到平衡值为止。为了验证是否到达平衡态，一般还分别 做升温和降温对照。
23
2006-4-26
高分子课程教学
布氏硬度：
2006-4-26
实验是以平稳的载荷将直径D 一定的硬刚球压入试样表面， 保持一定时间使材料充分变形，
并测量压入深度h， 计算试样表面凹痕的表面积，
以单位面积上承受的载荷 （公斤/毫米2）为材料的布氏硬度。
24
高分子课程教学
第二节 聚合物的高弹性
高弹态是聚合物特有的基于链段运动的一种 力学状态，它所表现的高弹性是材料中一项 十分难得的可贵性能。
dU = dQ-dW
由热力学第二定律可知，在等温可逆过程中：
dQ = T·ΔS
9
2006-4-26
高分子课程教学
体系对外所做的功包括两方面：其一，拉伸过程中橡胶体
积变化所做的膨胀功PΔV；其二是拉伸过程中形状变化
所做的功-fdl，即：
dW = PdV − fdl
则：
dU = TdS − PdV + fdl
如果把它的一端固定在直角坐标的原点，另一端落在距原 点距离为r的点(x,y,z)处的几率为：
P(x, y, z) = ⎜⎜⎝⎛
3
βπ ⎟⎟⎠⎞ e −β 2 ( x2 + y2 + z2 )
橡胶弹性

橡胶弹性

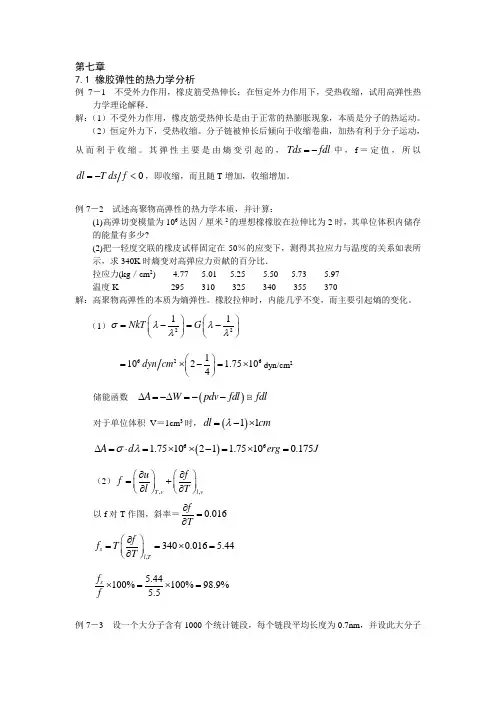

第七章7.1 橡胶弹性的热力学分析例7－1 不受外力作用，橡皮筋受热伸长；在恒定外力作用下，受热收缩，试用高弹性热力学理论解释． 解：（1）不受外力作用，橡皮筋受热伸长是由于正常的热膨胀现象，本质是分子的热运动。

（2）恒定外力下，受热收缩。

分子链被伸长后倾向于收缩卷曲，加热有利于分子运动，从而利于收缩。

其弹性主要是由熵变引起的，Tds fdl =-中，f ＝定值，所以0dl T ds f =-<，即收缩，而且随T 增加，收缩增加。

例7－2 试述高聚物高弹性的热力学本质，并计算：(1)高弹切变模量为106达因／厘米2的理想橡橡胶在拉伸比为2时，其单位体积内储存的能量有多少?(2)把一轻度交联的橡皮试样固定在50％的应变下，测得其拉应力与温度的关系如表所示，求340K 时熵变对高弹应力贡献的百分比．拉应力(kg ／cm 2) 4.77 5.01 5.25 5.50 5.73 5.97 温度K 295 310 325 340 355 370解：高聚物高弹性的本质为熵弹性。

橡胶拉伸时，内能几乎不变，而主要引起熵的变化。

（1）2211NkT G σλλλλ⎛⎫⎛⎫=-=- ⎪ ⎪⎝⎭⎝⎭6261102 1.75104dyn cm ⎛⎫=⨯-=⨯ ⎪⎝⎭dyn/cm 2 储能函数 ()A Wp d v f dl f d l∆=-∆=-- 对于单位体积 V ＝1cm 3时，()11dl cm λ=-⨯()661.751021 1.75100.175A d erg J σλ∆=⋅=⨯⨯-=⨯=（2）,,T v l vu f f l T ∂∂⎛⎫⎛⎫=+⎪ ⎪∂∂⎝⎭⎝⎭以f 对T 作图，斜率＝0.016fT∂=∂ ,3400.016 5.44s l Tf f T T ∂⎛⎫==⨯= ⎪∂⎝⎭5.44100%100%98.9%5.5s f f ⨯=⨯=例7－3 设一个大分子含有1000个统计链段，每个链段平均长度为0.7nm ，并设此大分子为自由取向链。
