弯矩二次分配法EXCEL计算 五层.xls456

⼆次弯矩分配系数计算表EXCEL

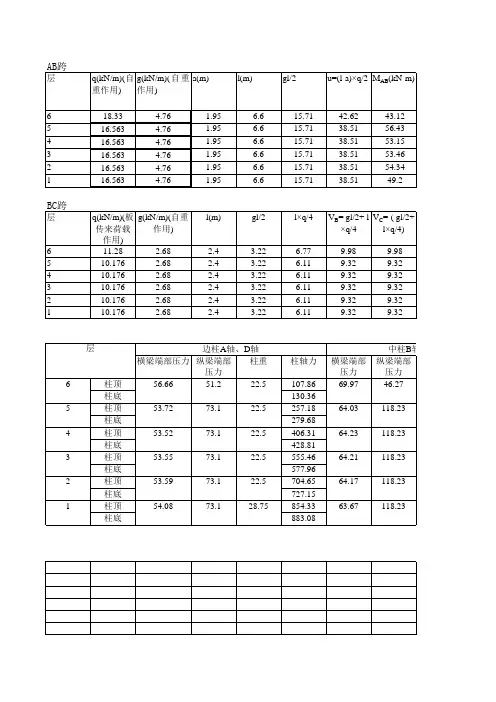

1轴线框架在恒载作⽤下的弯矩2次分配法计算表
（表A）1轴线框架梁柱线刚度、固端弯矩总表
使⽤⽅法：只需在该EXCEL A表格中输⼊相应的梁柱线刚度系数和固端弯矩即可计算结果EXCEL⾃动给出
尤其对⾼层演算效率突出！有计算过程和准确的结果对于更⾼的楼层只需在本电⼦表格基础上简单的复制粘贴再将复制的上下柱传递函数改⼀下即可！也可在此基础上再加⼏道函数程序对每个结点进⾏反复循环的分配和传递。

注：本表采⽤弯矩⼆次分配法计算，对框架弯矩进⾏整体分配和传递，底层与各层的柱的线刚度均不乘以0.9，传递系数均取1/2。

本表对⼒矩分配、传递的过程作了如下改进：（1）将由结点不平衡⼒矩较⼤的结点开始计算，改为按结点顺序进⾏；（2）将由各结点逐⼀分配、传递，改为所有结点同时放松，进⾏分配⼒矩（只与结点各杆近端有关），再将所有结点同时固定，进⾏⼒矩传递（只与各杆远端有关），并计算各结点新的不平衡⼒矩。

每个结点都进⾏2次分配和1次传递。

框架在恒载作⽤下的弯矩2次分配法计算表A）1轴线框架梁柱线刚度、固端弯矩总表
C
C
C
C
（表B ）弯矩2次分配与传递表4层。

按弯矩二次分配法计算例题5-2钢筋混凝土框架的弯矩，并绘出弯矩图。

屋面和楼面荷载标准值见下表7。

表7 例题5-3框架屋面和楼面荷载【解】(1)计算梁、柱转动刚度因为框架结构对称、荷载对称，又属奇数跨，故在对称轴上梁的截面只有竖向位移(沿对称轴方向)，没有转角。

所以可取如图4所示半边结构计算。

对称截面处可取为滑动端。

梁、柱转动刚度及相对转动刚度如表8所示。

图4[例题5－3]计算简图表8粱、柱转动刚度及相对转动刚度(2)计算分配系数分配系数按下式计算：其中各节点杆件分配系数见表9。

表9分配系数(3)荷载分析1)屋面梁上线荷载设计值恒载：1.2[(2.93+1.00+2.60) ×4.5+0.25×0.60×25×1.2①]=40.67kN/m活载：（①式中系数1.2为考虑梁挑檐及抹灰重的系数）q1=45.08 kN/m2)楼面梁上线荷载设计值教室恒载：1.2[(1.10+1.00+2.60) ×4.5+0.25×0.60×25×1.2]=30.78kN/m活载：（②系数0.9为屋面及楼而活荷载折减系数。

）q2=42.12 kN/m走道. 恒载：=30.78kN/m活载：q3=44.96 kN/m(4)梁端固端弯矩M F顶层边跨梁（教室）：中跨梁（走道）：其他层边跨梁（教室）：中跨梁（走道）：(5)弯矩分配与传递弯矩分配与传递按图5的方法进行。

首先将各节点的分配系数填在相应方框内；将梁的固端弯矩填写在框架横梁相应位置上。

然后将节点放松，把各节点不平衡弯矩同时进行分配。

假定远端固定进行传递(不向滑动端传递)：右(左)梁分配弯矩向左(右)梁传递；上(下)柱分配弯矩向下(上)柱传递(传递系数均为1／2)。

第一次分配弯矩传递后，再进行第二次弯矩分配，然后不再传递。

实际上，弯矩二次分配法，只将不平衡弯矩分配两次，将分配弯矩传递一次。

弯矩二次分配法excel弯矩二次分配法是一种结构力学中常用的计算方法，用于计算超静定梁或桁架的内力和位移。

本文将介绍如何在Excel中使用弯矩二次分配法进行计算。

首先，我们需要确定梁或桁架的几何参数和荷载条件。

假设我们要计算一个简支梁的内力和位移，其长度为L，截面形状为矩形，弹性模量为E，惯性矩为I，荷载为集中力P施加在距离左支点a处。

在Excel中，我们可以设置以下的参数：L，a，P，E，I。

可以将这些参数放在Excel的不同单元格中，并赋予相应的数值。

接下来，我们需要进行弯矩二次分配法的计算步骤。

1. 计算反力：根据力的平衡条件，可以得到右支点的反力为RA = P * (L - a)/L，左支点的反力为RB = P * a/L。

2. 计算弯矩系数：对于简支梁，弯矩系数为1。

可以将这个系数设定为Excel中的一个单元格。

3. 计算初始剪力分布：根据几何约束和力的平衡条件，当x =0到a时，剪力为V1 = RB，当x = a到L时，剪力为V2 = -RA。

4. 计算初始弯矩分布：根据剪力的分布和弯矩的定义，可以求得初始弯矩分布为M0 = 0，M1 = V1 * x，M2 = RB * x - V2 *(x - a)。

5. 计算修正剪力分布：根据弯矩的修正条件，可以得到修正剪力分布为V'1 = V1 + (M0 - M1) / L，V'2 = V2 + (M0 - M2) / L。

6. 计算修正弯矩分布：根据修正剪力分布和弯矩的定义，可以求得修正弯矩分布为M'1 = M1 + V'1 * (x - a)，M'2 = M2 + V'2 * (x - a)。

7. 计算位移：根据弯曲方程和边界条件，可以得到位移方程为y = (P * a * x * (L - x) * (L - 2a)) / (6 * E * I * L)。

通过将以上的计算公式应用到Excel中，我们可以得到弯矩分布、剪力分布和位移的数值结果。

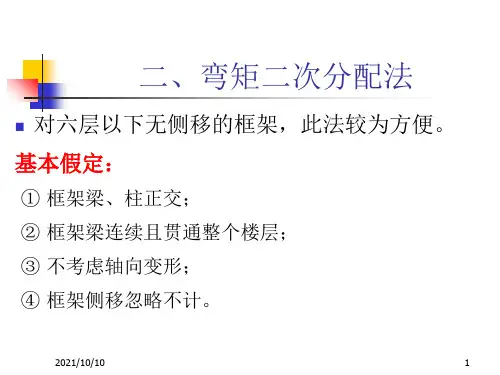

弯矩二次分配法计算步骤弯矩二次分配法是一种常用于计算梁受力的方法。
