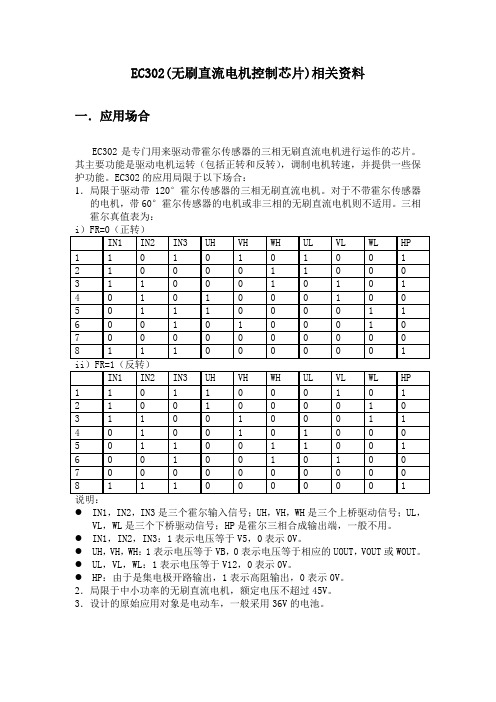

EC302(无刷直流电机控制芯片)相关资料一．应用场合EC302是专门用来驱动带霍尔传感器的三相无刷直流电机进行运作的芯片。
其主要功能是驱动电机运转（包括正转和反转），调制电机转速，并提供一些保护功能。
EC302的应用局限于以下场合：1．局限于驱动带120°霍尔传感器的三相无刷直流电机。
对于不带霍尔传感器的电机，带60°霍尔传感器的电机或非三相的无刷直流电机则不适用。
三相霍尔真值表为：●IN1，IN2，IN3是三个霍尔输入信号；UH，VH，WH是三个上桥驱动信号；UL，VL，WL是三个下桥驱动信号；HP是霍尔三相合成输出端，一般不用。
●IN1，IN2，IN3：1表示电压等于V5，0表示0V。
●UH，VH，WH：1表示电压等于VB，0表示电压等于相应的UOUT，VOUT或WOUT。
●UL，VL，WL：1表示电压等于V12，0表示0V。
●HP：由于是集电极开路输出，1表示高阻输出，0表示0V。
2．局限于中小功率的无刷直流电机，额定电压不超过45V。
3．设计的原始应用对象是电动车，一般采用36V的电池。
二．直流无刷电机系统介绍在各种伺服电动机中直流电动机的性能最好，它的体积小、效率高、出力大、起动转矩大、动态性能好、控制方便。
因此在高精度、高性能的伺服控制系统中，往往以直流电机为驱动执行元件。
一般的有刷直流电机使用电刷来达到换向功能。
但是由于存在电接触部件——电刷和换向器，因而造成一系列的致命弱点：结构复杂，接触可靠性差，寿命短，换向火花干扰大等。
与有刷直流电机相比，无刷直流电动机是用电子换向开关和位置传感器替代电刷和换向器的一种新型直流电动机。
它由控制器、转子位置检测和电机本体三部分组成，是电子技术和电机技术密切结合的产物。
它具有效率高，调速范围宽，启动迅速，机械特性和调节特性好，寿命长、维护方便、可靠性高，噪音低、无换向火花和无线电干扰等特点。
但无刷直流电动机的工作有赖于外界的控制，包括正转驱动，反转驱动和转速控制等。

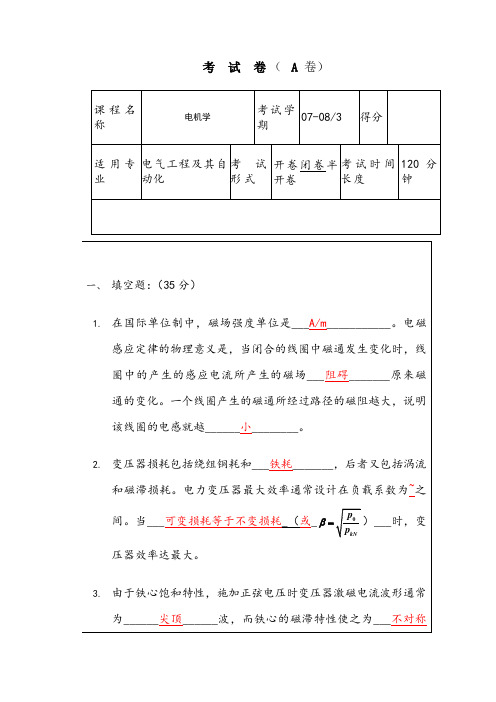

考试卷（A卷）5. 答：（1） 相同点：变压器和异步电动机能量转换都是利用了电磁感应定律的基本原理；能量传递都是以磁场作为媒介，两侧都无直接电的联系。
（2） 不同点：（答出其一即可）前者实现不同电压的电能变换；后者实现电能到机械能的转换，气隙是其能量转换的场所。
前者主磁场为铁心中的磁场，是静止交变脉动磁场；后者的主磁场为气隙磁场，是旋转磁场。
前者磁路中无气隙，激磁电流较小；而后者有气隙，激磁电流较大。
前者等效电路中的负载是实际存在的；而后者等效电路中的1•I 2•'I 2r '2x 'mr mx mI •21••'=E E 1•U ⎪⎭⎫⎝⎛-'s s r 122•U 1•I 2•'I 2r '2x 'mr mx mI •21••'=E E 1•U《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW,U N =220V,=，n N =980r/min ，则额定电流为＿＿＿＿＿＿，额定输出转矩为＿＿＿＿＿＿＿。
2．电机铁心采用或的硅钢片，其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2．YY n 联结的三相心式变压器，其负载时相电势的波形为＿＿＿＿＿＿＿＿＿，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
4．变压器的空载损耗主要是＿＿＿＿损耗，短路损耗主要是＿＿＿＿＿损耗。
5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y 1=＿＿＿＿＿＿。
6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角=200，现因外线发生故障，电网电压降为60%*U N ，为使角保持在小于250范围内，应加大励磁，使E 0*为：E 0*/E 0＿＿222223(7.997.99 2.217.58Cu p I r 3I r )kW ∆∆''''===⨯=班次 学号： 姓名：＿＿＿＿＿。

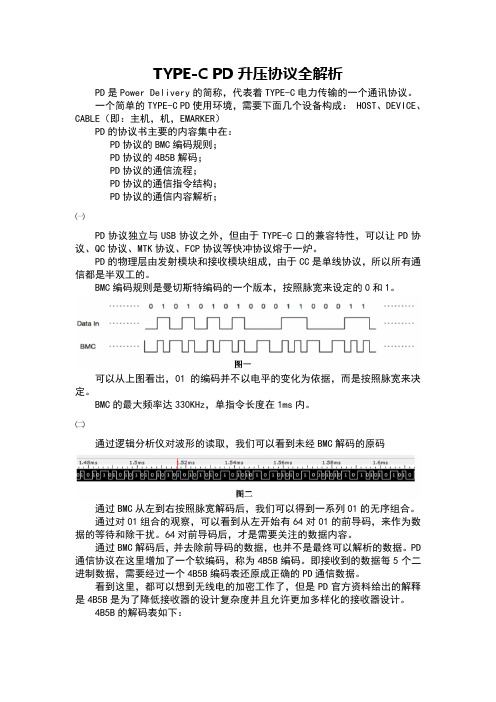

TYPE-C PD升压协议全解析PD是Power Delivery的简称，代表着TYPE-C电力传输的一个通讯协议。
