时域与频域的matlab程序

matlab由导出的时域数据做傅里叶变换得到的频域波形Title: Frequency Domain waveform Obtained from Fourier Transform of Time-Domain Data Exported from MATLAB正文：傅里叶分析是信号处理中非常重要的一种分析方法，它将时域信号转换为频域信号，用于分析信号的频率成分和频谱特性。

MATLAB是一个功能强大的数学计算软件，也具备进行傅里叶变换和信号处理的能力。

本文将讨论如何使用MATLAB导出的时域数据进行傅里叶变换，并获取频域波形。

首先，我们需要在MATLAB中获得时域数据。

可以通过各种方式获得时域信号，例如从实验测量、模拟信号或者音频文件中读取。

一旦获得时域数据，我们可以将其导出为.csv或.txt格式等常见的数据文件。

接下来，在MATLAB中打开导出的时域数据文件，并加载到工作空间中。

我们可以使用MATLAB的文件读取和数据处理功能来读取和处理导出的时域数据。

确保正确处理和调整数据格式后，可以将数据传递给MATLAB的傅里叶变换函数。

在MATLAB中，使用fft函数可以对时域数据进行傅里叶变换。

傅里叶变换将时域信号分解成一系列正弦波的叠加，得到信号的频域表示。

根据需要，可以选择使用快速傅里叶变换（FFT）或离散傅里叶变换（DFT）等不同变换方法。

完成傅里叶变换后，我们可以获取到频域波形。

频域波形是一种将频率和振幅表示在坐标轴上的图像。

根据具体需求，我们可以选择绘制幅度谱、相位谱或复数形式的频谱图。

使用MATLAB中的绘图函数，如plot、stem或mesh等，可以将频域波形可视化，并进行必要的解释和分析。

频域波形提供了信号的频率分量信息，可以用于进一步研究信号的频谱特性。

例如，我们可以通过观察频域波形确定信号中的主要频率成分、谐波、噪声等。

频域波形的分析还可以用于滤波、音频处理、图像处理等各种应用领域。

matlab的cpsd函数与fft函数MATLAB中的cpsd（cross power spectral density）和fft（fast Fourier transform）函数是频谱分析中常用的工具。

cpsd函数计算两个信号的交叉功率谱密度，fft函数用于将信号从时域转换为频域。

首先，我们来探讨cpsd函数。

cpsd函数的语法如下：```[Pxy,f] = cpsd(x,y,window,noverlap,nfft,fs)```其中，x和y是输入信号，可以是向量或矩阵，并且长度必须相同。

window是窗函数，用于对信号进行分段处理。

noverlap是分段过程中窗口之间的重叠样本数。

nfft是FFT的长度，用于指定频谱的精度。

fs是采样率。

cpsd函数返回两个输出值，Pxy是交叉功率谱密度估计值，f是对应的频率向量。

cpsd函数首先对输入信号进行分段处理，然后使用窗函数对每个段进行加窗。

窗函数通常选择汉宁窗或汉明窗，用于减小频谱泄漏的影响。

接下来，对每个段进行FFT计算，得到频域信号。

最后，对每个段计算功率谱密度，然后对所有段的结果取平均得到交叉功率谱密度估计。

接下来，我们讨论fft函数。

fft函数的语法如下：```Y = fft(X,n,2)```其中，X是输入信号，可以是向量或矩阵。

n是FFT的长度，用于指定频谱的精度。

2是指定FFT的维度，2表示对每列进行FFT变换。

fft 函数返回FFT的结果Y，它的大小与输入信号X相同。

fft函数使用快速傅里叶变换算法对输入信号进行频谱分析。

它将时域信号转换为频域信号，通过计算信号的幅度和相位谱来提取信号的频谱信息。

通过fft函数，我们可以获得信号在不同频率上的能量分布。

综上所述，cpsd函数和fft函数是MATLAB中用于频谱分析的常用工具。

cpsd函数用于计算两个信号的交叉功率谱密度估计，可以获得不同频率上的相关性信息。

fft函数用于将信号从时域转换为频域，提取信号的频谱信息。

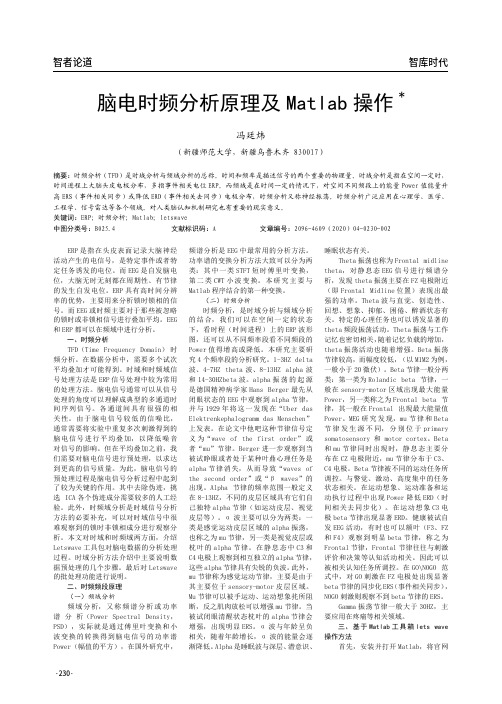

智库时代·230·智者论道 脑电时频分析原理及Matlab 操作*冯廷炜（新疆师范大学，新疆乌鲁木齐 830017）摘要：时频分析（TFD）是时域分析与频域分析的总称。

时间和频率是描述信号的两个重要的物理量。

时域分析是指在空间一定时，时间进程上大脑头皮电极分布，多指事件相关电位ERP。

而频域是在时间一定的情况下，对空间不同频段上的能量Power 值能量升高ERS（事件相关同步）或降低ERD（事件相关去同步）电极分布，时频分析又称神经振荡。

时频分析广泛应用在心理学、医学、工程学、信号雷达等各个领域。

对人类脑认知机制研究也有重要的现实意义。

关键词：ERP；时频分析；Matlab；letswave 中图分类号：B025.4文献标识码：A文章编号：2096-4609（2020）04-0230-002ERP 是指在头皮表面记录大脑神经活动产生的电信号，是特定事件或者特定任务诱发的电位。

而EEG 是自发脑电位，大脑无时无刻都在周期性、有节律的发生自发电位。

ERP 具有高时间分辨率的优势，主要用来分析锁时锁相的信号。

而EEG 或时频主要对于那些被忽略的锁时或非锁相信号进行叠加平均。

EEG 和ERP 都可以在频域中进行分析。

一、时频分析TFD（Time Frequency Domain）时频分析。

在数据分析中，需要多个试次平均叠加才可能得到。

时域和时频域信号处理方法是ERP 信号处理中较为常用的处理方法。

脑电信号通常可以从信号处理的角度可以理解成典型的多通道时间序列信号。

各通道间具有很强的相关性。

由于脑电信号较低的信噪比，通常需要将实验中重复多次刺激得到的脑电信号进行平均叠加，以降低噪音对信号的影响。

但在平均叠加之前，我们需要对脑电信号进行预处理，以求达到更高的信号质量。

为此，脑电信号的预处理过程是脑电信号分析过程中起到了较为关键的作用。

其中去除伪迹，挑选 ICA 各个伪迹成分需要较多的人工经验。

在MATLAB中，可以使用FFT（Fast Fourier Transform）函数将时域信号转换为频域信号。

以下是一个简单的示例程序：
matlab复制代码
% 定义时域信号
t = 0:0.001:1-0.001; % 时间向量
f = 10; % 频率
x = sin(2*pi*f*t); % 时域信号
% 执行FFT，得到频域信号
y = fft(x);
% 计算频率轴
T = 1/length(t);
f = (0:length(t)-1)*T;
% 绘制频域信号
figure;
plot(f,abs(y)/max(abs(y))); % 只显示振幅
xlabel('Frequency (Hz)');
ylabel('Amplitude');
title('Frequency Domain');
这段代码首先定义了一个时域信号，然后使用FFT函数将其转换为频域信号。

然后，计算频率轴并绘制频域信号。

注意，这个程序只显示了频域信号的振幅，没有显示相位信息。

在绘图时，你可能想要对振幅进行归一化处理，使得最大的振幅为1，这样在图形上就可以更清楚地看出哪些频率的信号更强。

MATLAB信号频谱分析FFT详解FFT（快速傅里叶变换）是一种常用的信号频谱分析方法，它可以将信号从时域转换到频域，以便更好地分析信号中不同频率成分的特征。

在MATLAB中，使用fft函数可以方便地进行信号频谱分析。

首先，我们先介绍一下傅里叶变换的基本概念。

傅里叶变换是一种将信号分解成不同频率成分的技术。

对于任意一个周期信号x(t)，其傅里叶变换X(f)可以表示为：X(f) = ∫(x(t)e^(-j2πft))dt其中，X(f)表示信号在频率域上的幅度和相位信息，f表示频率。

傅里叶变换可以将信号从时域转换到频域，以便更好地分析信号的频率特征。

而FFT（快速傅里叶变换）是一种计算傅里叶变换的高效算法，它通过分治法将傅里叶变换的计算复杂度从O(N^2)降低到O(NlogN)，提高了计算效率。

在MATLAB中，fft函数可以方便地计算信号的傅里叶变换。

使用FFT进行信号频谱分析的步骤如下：1. 构造信号：首先，我们需要构造一个信号用于分析。

可以使用MATLAB中的一些函数生成各种信号，比如sin、cos、square等。

2. 采样信号：信号通常是连续的，为了进行FFT分析，我们需要将信号离散化，即进行采样。

使用MATLAB中的linspace函数可以生成一定长度的离散信号。

3. 计算FFT：使用MATLAB中的fft函数可以方便地计算信号的FFT。

fft函数的输入参数是离散信号的向量，返回结果是信号在频率域上的复数值。

4. 频率换算：信号在频域上的复数值其实是以采样频率为单位的。

为了更好地观察频率成分，我们通常将其转换为以Hz为单位的频率。

可以使用MATLAB中的linspace函数生成一个对应频率的向量。

5. 幅度谱计算：频域上的复数值可以由实部和虚部表示，我们一般更关注其幅度，即信号的相对强度。

可以使用abs函数计算出频域上的幅度谱。

6. 相位谱计算：除了幅度谱，信号在频域上的相位信息也是重要的。

matlab频域积分Matlab是一种非常强大的数学软件，它提供了丰富的工具和函数，用于处理和分析各种数据。

频域积分是其中一个重要的功能，在信号处理和图像处理中起着重要的作用。

频域积分可以将信号从时域转换到频域，并在频域中进行积分操作。

频域积分可以用于许多应用，如滤波、噪声消除、频谱分析等。

在Matlab中，我们可以使用fft函数来实现频域积分。

我们需要了解一些基本概念。

在信号处理中，我们通常使用离散傅里叶变换（DFT）来将信号从时域转换到频域。

DFT将信号分解成一系列频率分量，每个分量都有一个幅度和相位。

频域积分就是对这些分量进行积分操作。

在Matlab中，我们可以使用fft函数来进行DFT。

fft函数将一个时域信号作为输入，并返回其在频域中的表示。

具体而言，我们可以使用fft函数将信号从时域转换为频域表示的复数数组。

一旦我们获得了频域表示，我们就可以对其进行积分操作。

在频域中，积分操作可以简单地通过将每个频率分量乘以其对应的频率来实现。

这样，我们就可以将信号从频域中恢复到时域中。

在Matlab中，我们可以使用ifft函数来进行逆变换，将频域信号转换回时域信号。

ifft函数接受频域表示的复数数组作为输入，并返回其在时域中的表示。

通过频域积分，我们可以实现许多信号处理的功能。

例如，我们可以使用频域积分来进行滤波操作。

滤波可以帮助我们去除信号中的噪声或不需要的频率分量。

通过在频域中对信号进行积分操作，我们可以选择性地过滤掉一些频率分量，从而实现滤波效果。

频域积分还可以用于频谱分析。

频谱分析可以帮助我们了解信号中不同频率分量的强度和相位。

通过对频域表示进行积分操作，我们可以计算出不同频率分量的能量或功率，从而获得信号的频谱信息。

在实际应用中，频域积分是一个非常有用的工具。

它可以帮助我们处理和分析各种类型的信号和数据。

通过使用Matlab中的fft和ifft函数，我们可以轻松地实现频域积分，并应用于各种应用中。

实验二时域采样与频域采样一实验目的1掌握时域连续信号经理想采样前后的频谱变化，加深对时域采样定理的理解2理解频率域采样定理，掌握频率域采样点数的选取原则二实验原理1时域采样定理对模拟信号“）以T进行时域等间隔采样，形成的釆样信号的频谱XJJQ）会以采样角频率2 （Q,=芋）为周期进行周期延拓，公式为：利用计算机计算上式并不容易，下面导出另外一个公式。

理想采样信号念⑴和模拟信号暫⑴之间的关系为：£（『）= %（0工郭-切n—x对上式进行傅里叶变换，得到：+30 -f-QQX a（jn）=匚［%（『）£ 刃-£ 匚心⑴d（t-nT）e-iai dtZI--«川―00在上式的积分号内只有当时，才有非零值，因此：X a（j^=^x a{nT）e-^T上式中，在数值上£（〃）= □）,再将co=QT代入，得到：匕（山）=f兀何厂筲必丁= X（严）|亠勿上式说明采样信号的傅里叶变换可用相应序列的傅里叶变换得到，只要将自变量Q用代替即可。

2频域采样定理对信号x(n)的频谱函数X(e®在［0, 2刃上等间隔采样N点，得到X 伙)= X(严)“k = 0,l,2,..・,N — l则有：x N(n) = IDFT［X伙)h =［乞如iN)］恥)00即N点1DFT［X伙)］得到的序列就是原序列x(n)以N为周期进行周期延拓后的主值序列, 因此，频率域采样要使时域不发生混叠，则频域采样点数N必须大于等于时域离散信号的长度M (即N >M ),在满足频率域采样定理的条件下，心(")就是原序列.丫⑺)。

如果N>M,则g(”)比原序列x(〃)尾部多N —M个零点，反之，时域发生混叠，x N(n)与x(n)不等。

对比时域采样定理与频域采样定理，可以得到这样的结论：两个定理具有对偶性，即“时域采样，频谱周期延拓；频域釆样，时域信号周期延拓”。

在数字信号处理中，都必须服从这二个定理。

基于MATLAB自动控制系统时域频域分析与仿真MATLAB是一款强大的数学软件，也是自动控制系统设计的常用工具。

它不仅可以进行时域分析和频域分析，还可以进行相关仿真实验。

本文将详细介绍MATLAB如何进行自动控制系统的时域和频域分析，以及如何进行仿真实验。

一、时域分析时域分析是指对系统的输入信号和输出信号进行时域上的观察和分析，以了解系统的动态特性和稳定性。

MATLAB提供了一系列的时域分析工具，如时域响应分析、稳态分析和步骤响应分析等。

1.时域响应分析通过时域响应分析，可以观察系统对于不同的输入信号的响应情况。

在MATLAB中，可以使用`lsim`函数进行系统的时域仿真。

具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。

-定义输入信号。

- 使用`lsim`函数进行时域仿真，并绘制系统输出信号。

例如，假设我们有一个二阶传递函数模型，并且输入信号为一个单位阶跃函数，可以通过以下代码进行时域仿真：```num = [1];den = [1, 1, 1];sys = tf(num, den);t=0:0.1:10;u = ones(size(t));[y, t, x] = lsim(sys, u, t);plot(t, y)```上述代码中，`num`和`den`分别表示系统的分子和分母多项式系数，`sys`表示系统模型，`t`表示时间序列，`u`表示输入信号，`y`表示输出信号。

通过绘制输出信号与时间的关系，可以观察到系统的响应情况。

2.稳态分析稳态分析用于研究系统在稳态下的性能指标，如稳态误差和稳态标准差。

在MATLAB中，可以使用`step`函数进行稳态分析。

具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。

- 使用`step`函数进行稳态分析，并绘制系统的阶跃响应曲线。

例如，假设我们有一个一阶传递函数模型，可以通过以下代码进行稳态分析：```num = [1];den = [1, 1];sys = tf(num, den);step(sys)```通过绘制系统的阶跃响应曲线，我们可以观察到系统的稳态特性。

matlab数值积分的实现:时域积分和频域积分积分操作主要有两种方法:时域积分和频域积分,积分中常见的问题就是会产生二次趋势。

关于积分的方法,在国外一个论坛上有人提出了如下说法,供参考。

Double integration of raw acceleration data is a pretty poorestimate for displacement. The reason is that at each integration, youare compounding the noise in the data.If you are dead set on working in the time-domain, the best results come from the following steps.Remove the mean from your sample (now have zero-meansample)Integrate once to get velocity using some rule (trapezoidal, etc.)Remove the mean from the velocityIntegrate again to get displacement.Remove the mean. Note, if you plot this, you will see drift over time.To eliminate (some to most) of the drift (trend), use a least squares fit (high degree depending on data) to determine polynomial coefficients.Remove the least squares polynomial function from your data.A much better way to get displacement from acceleration data is to work in the frequency domain. To do this, follow these steps...Remove the mean from the accel. dataTake the Fouriertransform (FFT) of the accel. data.Convert the transformed accel. data to displacement data by dividing each element by -omega^2, where omega is the frequency band.Now take the inverse FFT to get back to the time-domain and scale your result.This will give you a much better estimate of displacement.说到底就是频域积分要比时域积分效果更好,实际测试也发现如此。

Matlab频域分析实验报告引言频域分析是一种常用的信号处理技术，可以帮助我们理解信号的频率特性和频率成分。

在本实验中，我们将使用Matlab进行频域分析，并通过实际的信号示例来说明其应用。

实验目标本实验的目标是通过Matlab进行频域分析，了解信号的频率特性，并能够对信号进行频域滤波、谱估计和频域增强。

实验步骤步骤一：加载信号数据首先，我们需要加载信号数据。

在Matlab中，我们可以使用load()函数来加载数据文件。

假设我们的信号数据文件名为signal.mat，则可以使用以下代码进行加载：load('signal.mat');步骤二：绘制时域波形图加载信号数据后，我们可以通过绘制时域波形图来观察信号的时域特性。

可以使用plot()函数来绘制信号的时域波形图。

以下是示例代码：plot(signal);xlabel('时间');ylabel('信号幅度');title('信号的时域波形图');步骤三：进行傅里叶变换为了将信号转换到频域，我们需要进行傅里叶变换。

在Matlab中，可以使用fft()函数对信号进行傅里叶变换。

以下是示例代码：signal_freq = fft(signal);步骤四：绘制频域幅度谱进行傅里叶变换后，我们可以绘制信号的频域幅度谱来观察信号的频率特性。

可以使用abs()函数来计算频域幅度，并使用plot()函数来绘制频域幅度谱图。

以下是示例代码：signal_freq_amp = abs(signal_freq);plot(signal_freq_amp);xlabel('频率');ylabel('幅度');title('信号的频域幅度谱');步骤五：频域滤波频域分析不仅可以帮助我们观察信号的频率特性，还可以进行频域滤波。

例如，我们可以通过在频域中将低幅度的频率成分设置为0来实现低通滤波。
