四种信号的时域频域对应关系

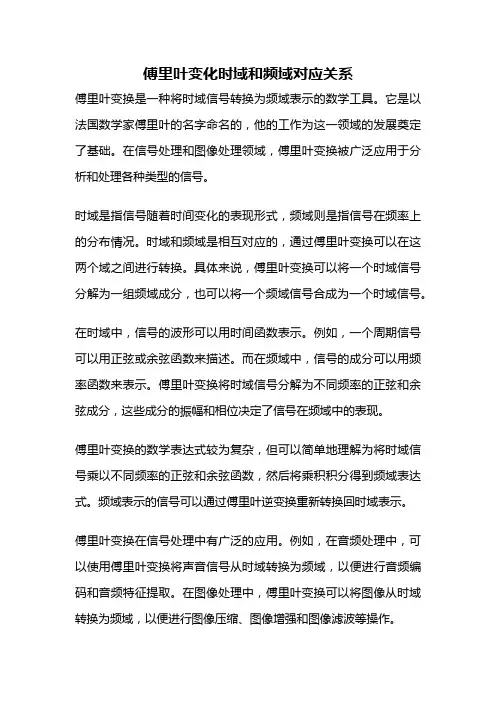

傅里叶变化时域和频域对应关系傅里叶变换是一种将时域信号转换为频域表示的数学工具。

它是以法国数学家傅里叶的名字命名的，他的工作为这一领域的发展奠定了基础。

在信号处理和图像处理领域，傅里叶变换被广泛应用于分析和处理各种类型的信号。

时域是指信号随着时间变化的表现形式，频域则是指信号在频率上的分布情况。

时域和频域是相互对应的，通过傅里叶变换可以在这两个域之间进行转换。

具体来说，傅里叶变换可以将一个时域信号分解为一组频域成分，也可以将一个频域信号合成为一个时域信号。

在时域中，信号的波形可以用时间函数表示。

例如，一个周期信号可以用正弦或余弦函数来描述。

而在频域中，信号的成分可以用频率函数来表示。

傅里叶变换将时域信号分解为不同频率的正弦和余弦成分，这些成分的振幅和相位决定了信号在频域中的表现。

傅里叶变换的数学表达式较为复杂，但可以简单地理解为将时域信号乘以不同频率的正弦和余弦函数，然后将乘积积分得到频域表达式。

频域表示的信号可以通过傅里叶逆变换重新转换回时域表示。

傅里叶变换在信号处理中有广泛的应用。

例如，在音频处理中，可以使用傅里叶变换将声音信号从时域转换为频域，以便进行音频编码和音频特征提取。

在图像处理中，傅里叶变换可以将图像从时域转换为频域，以便进行图像压缩、图像增强和图像滤波等操作。

傅里叶变换还有许多重要的性质和应用。

其中，频谱的对称性是傅里叶变换中一个重要的性质。

对于实数信号，它的频谱是对称的，正频率和负频率包含了相同的信息。

此外，傅里叶变换还可以用于信号的卷积和相关运算，以及信号的频域滤波和时域滤波等操作。

傅里叶变换是一种重要的数学工具，用于将时域信号转换为频域表示。

通过傅里叶变换，可以分析和处理各种类型的信号，从而在信号处理和图像处理领域中发挥重要作用。

了解傅里叶变换的原理和应用，对于深入理解信号处理和图像处理的原理和方法具有重要意义。

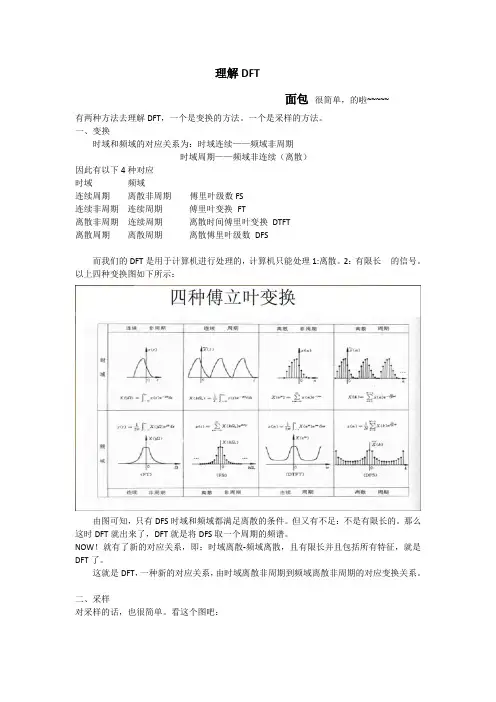

理解DFT面包很简单，的啦~~~~~有两种方法去理解DFT，一个是变换的方法。

一个是采样的方法。

一、变换时域和频域的对应关系为：时域连续——频域非周期时域周期——频域非连续（离散）因此有以下4种对应时域频域连续周期离散非周期傅里叶级数FS连续非周期连续周期傅里叶变换FT离散非周期连续周期离散时间傅里叶变换DTFT离散周期离散周期离散傅里叶级数DFS而我们的DFT是用于计算机进行处理的，计算机只能处理1:离散。

2：有限长的信号。

以上四种变换图如下所示：由图可知，只有DFS时域和频域都满足离散的条件。

但又有不足：不是有限长的。

那么这时DFT就出来了，DFT就是将DFS取一个周期的频谱。

NOW！就有了新的对应关系，即：时域离散-频域离散，且有限长并且包括所有特征，就是DFT了。

这就是DFT，一种新的对应关系，由时域离散非周期到频域离散非周期的对应变换关系。

二、采样对采样的话，也很简单。

看这个图吧：采样的角度，就是图像的角度。

最终想获得的图像是最后频域的，一个周期的，离散的一些点。

怎么来呢从以上那些图像来。

在这里要理解一个对应关系：时域采样对应频域周期延拓，而频域采样对应时域的周期延拓。

Now..为了获得那个频域的三角形，有两种方法可以选1、先对时域连续信号进行周期采样，这时频域进行周期严拓，得到第六个图。

由于第六个图是频域连续的，因此对它进行采样，就成离散的了，就得到了第10个图。

这时对第10个图取一个周期就行了。

同时，对第六个图频域采样后，时域进行了周期严拓，即第9个图，这样就有了离散非周期-离散非周期了。

2、也可以直接对第二个图进行采样，这样直接就是一个周期的离散了，但时域还不满足。

且频域采样后，会得到时域连续严拓，为了得到时域离散，再对时域采样，得到时域离散时（9图），频域也严拓了，就是10图。

从这里可以看出，DFT是DTFT在[0,2pi]的等间隔采样。

后续我们还会知道，DFT也是Z 变换中，在|Z|=1圆周上的等间隔采样。

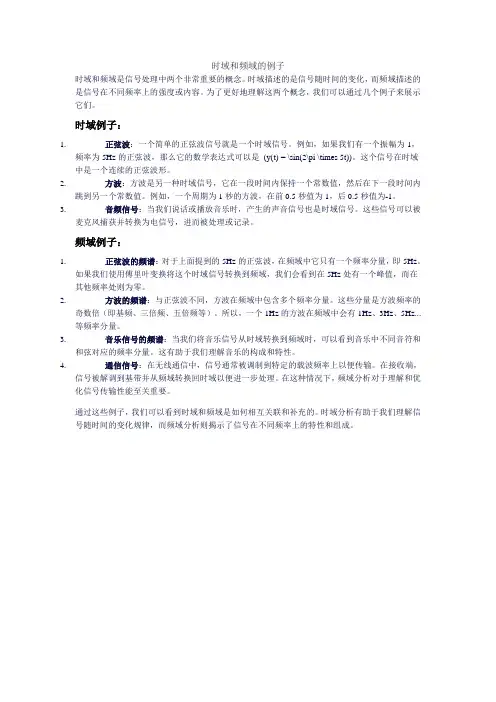

时域和频域的例子时域和频域是信号处理中两个非常重要的概念。

时域描述的是信号随时间的变化，而频域描述的是信号在不同频率上的强度或内容。

为了更好地理解这两个概念，我们可以通过几个例子来展示它们。

时域例子：1.正弦波：一个简单的正弦波信号就是一个时域信号。

例如，如果我们有一个振幅为1，频率为5Hz的正弦波，那么它的数学表达式可以是(y(t) = \sin(2\pi \times 5t))。

这个信号在时域中是一个连续的正弦波形。

2.方波：方波是另一种时域信号，它在一段时间内保持一个常数值，然后在下一段时间内跳到另一个常数值。

例如，一个周期为1秒的方波，在前0.5秒值为1，后0.5秒值为-1。

3.音频信号：当我们说话或播放音乐时，产生的声音信号也是时域信号。

这些信号可以被麦克风捕获并转换为电信号，进而被处理或记录。

频域例子：1.正弦波的频谱：对于上面提到的5Hz的正弦波，在频域中它只有一个频率分量，即5Hz。

如果我们使用傅里叶变换将这个时域信号转换到频域，我们会看到在5Hz处有一个峰值，而在其他频率处则为零。

2.方波的频谱：与正弦波不同，方波在频域中包含多个频率分量。

这些分量是方波频率的奇数倍（即基频、三倍频、五倍频等）。

所以，一个1Hz的方波在频域中会有1Hz、3Hz、5Hz...等频率分量。

3.音乐信号的频谱：当我们将音乐信号从时域转换到频域时，可以看到音乐中不同音符和和弦对应的频率分量。

这有助于我们理解音乐的构成和特性。

4.通信信号：在无线通信中，信号通常被调制到特定的载波频率上以便传输。

在接收端，信号被解调到基带并从频域转换回时域以便进一步处理。

在这种情况下，频域分析对于理解和优化信号传输性能至关重要。

通过这些例子，我们可以看到时域和频域是如何相互关联和补充的。

时域分析有助于我们理解信号随时间的变化规律，而频域分析则揭示了信号在不同频率上的特性和组成。

信号的时域和频域关系一、引言信号是指随时间或空间变化而变化的物理量，如电压、电流、声音等。

信号的时域和频域关系是指在时域和频域中，信号的变化规律和特点之间的关系。

在实际应用中，对信号进行分析和处理时需要了解其时域和频域关系，以便更好地理解信号的特性。

二、时域与频域1. 时域时域是指随时间变化而变化的物理量所形成的图像或曲线。

在时域中，我们可以观察到信号随时间变化的波形特点，例如振幅、周期、相位等。

2. 频域频域是指将一个信号分解为不同频率成分的过程。

在频域中，我们可以观察到信号不同频率成分之间的关系，例如哪些频率成分占主导地位、哪些频率成分对于整个信号有重要影响等。

三、傅里叶变换傅里叶变换是一种将一个信号从时域转换到频域的数学工具。

通过傅里叶变换可以将一个复杂的信号分解为若干个简单的正弦波或余弦波组合而成的频谱。

傅里叶变换的公式为：F(ω) = ∫f(t)e^(-iωt)dt其中，F(ω)表示信号在频域中的频谱，f(t)表示信号在时域中的波形，ω表示角频率。

四、时域和频域关系1. 时域与频域之间的转换通过傅里叶变换可以将一个信号从时域转换到频域。

在频域中，我们可以观察到信号不同频率成分之间的关系，例如哪些频率成分占主导地位、哪些频率成分对于整个信号有重要影响等。

而在时域中，我们可以观察到信号随时间变化的波形特点，例如振幅、周期、相位等。

2. 时域和频域之间的互相影响在实际应用中，常常需要对信号进行分析和处理。

这就需要了解时域和频域之间的互相影响。

例如，在时域中对一个信号进行平移操作会导致其在频域中发生相位偏移；而在频域中对一个信号进行滤波操作会导致其在时域中发生振幅衰减或相位延迟等。

3. 时域和频域能够提供的信息时域和频域都能够提供有关信号的重要信息。

在时域中，我们可以观察到信号随时间变化的波形特点，例如振幅、周期、相位等。

而在频域中，我们可以观察到信号不同频率成分之间的关系，例如哪些频率成分占主导地位、哪些频率成分对于整个信号有重要影响等。

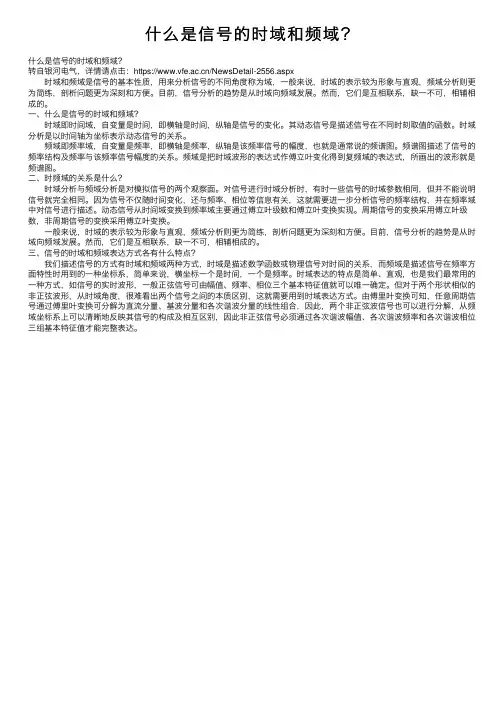

什么是信号的时域和频域？什么是信号的时域和频域？转⾃银河电⽓，详情请点击：https:///NewsDetail-2556.aspx 时域和频域是信号的基本性质，⽤来分析信号的不同⾓度称为域，⼀般来说，时域的表⽰较为形象与直观，频域分析则更为简练，剖析问题更为深刻和⽅便。

⽬前，信号分析的趋势是从时域向频域发展。

然⽽，它们是互相联系，缺⼀不可，相辅相成的。

⼀、什么是信号的时域和频域？ 时域即时间域，⾃变量是时间，即横轴是时间，纵轴是信号的变化。

其动态信号是描述信号在不同时刻取值的函数。

时域分析是以时间轴为坐标表⽰动态信号的关系。

频域即频率域，⾃变量是频率，即横轴是频率，纵轴是该频率信号的幅度，也就是通常说的频谱图。

频谱图描述了信号的频率结构及频率与该频率信号幅度的关系。

频域是把时域波形的表达式作傅⽴叶变化得到复频域的表达式，所画出的波形就是频谱图。

⼆、时频域的关系是什么？ 时域分析与频域分析是对模拟信号的两个观察⾯。

对信号进⾏时域分析时，有时⼀些信号的时域参数相同，但并不能说明信号就完全相同。

因为信号不仅随时间变化，还与频率、相位等信息有关，这就需要进⼀步分析信号的频率结构，并在频率域中对信号进⾏描述。

动态信号从时间域变换到频率域主要通过傅⽴叶级数和傅⽴叶变换实现。

周期信号的变换采⽤傅⽴叶级数，⾮周期信号的变换采⽤傅⽴叶变换。

⼀般来说，时域的表⽰较为形象与直观，频域分析则更为简练，剖析问题更为深刻和⽅便。

⽬前，信号分析的趋势是从时域向频域发展。

然⽽，它们是互相联系，缺⼀不可，相辅相成的。

三、信号的时域和频域表达⽅式各有什么特点？ 我们描述信号的⽅式有时域和频域两种⽅式，时域是描述数学函数或物理信号对时间的关系，⽽频域是描述信号在频率⽅⾯特性时⽤到的⼀种坐标系，简单来说，横坐标⼀个是时间，⼀个是频率。

时域表达的特点是简单、直观，也是我们最常⽤的⼀种⽅式，如信号的实时波形，⼀般正弦信号可由幅值、频率、相位三个基本特征值就可以唯⼀确定。

信号时域和频域的对应关系信号是一种在时间和空间上变化的物理量，其在时域和频域上均具有重要的特性。

时域反映了信号在时间轴上的变化情况，而频域则显示信号在频率域上的分布情况。

下面我们来探讨一下信号时域和频域的对应关系。

一、时域和频域的定义时域是指在时间轴上对信号进行观察和分析，包括信号的振幅、频率、相位等特性。

时域中的信号可以用连续时间信号和离散时间信号来描述，因此时域分析通常是从时间信号的连续形式开始的。

频域指的是信号在频率轴上的特性，包括信号的幅度、相位和频率分量。

频域的分析可以用傅里叶变换和离散傅里叶变换等数学方法来实现，因此频域分析过程中的信号通常是在频域上表示的。

二、时域和频域的对应关系在信号分析中，时域和频域的对应关系是非常重要的。

具体来说，一条信号在时域的波形和在频域的能量谱之间存在一种对应关系。

例如，一个正弦波在时域上是用周期函数表示的，而在频域上则是用脉冲函数表示。

正弦波在时域上的周期长度和频域上的脉冲宽度成反比例关系。

换句话说，频域的能量谱显示的是信号的频率分量，而时域的波形则显示了这些分量在时间上的分布情况。

另一个例子是矩形波信号。

在时域上，矩形波是由一系列脉冲组成的，而在频域上，矩形波的能量谱是由一系列正弦波组成的。

可见，时域和频域描述的是同一个信号在时间和频率上的不同特征。

不同类型的信号在时域和频域上的对应关系是不同的，需要用不同的方法进行分析。

三、时域和频域分析的应用在实际应用中，时域和频域的分析都有广泛的应用。

时域分析主要用于处理连续信号和离散信号的数据，例如音频信号和图像信号等。

时域分析可以帮助我们了解数据中的变化情况和规律性，提取出信号的特征。

频域分析主要应用于处理周期性信号和非周期性信号，例如噪声信号和调制信号等。

频域分析可以用于过滤信号中的噪声或干扰，或者从信号中提取出所需的信息。

例如，通过频域分析，我们可以对调频广播信号进行解调，提取出原始音频信号。

总之，在信号处理和数据分析领域，时域和频域的分析都是非常重要的。

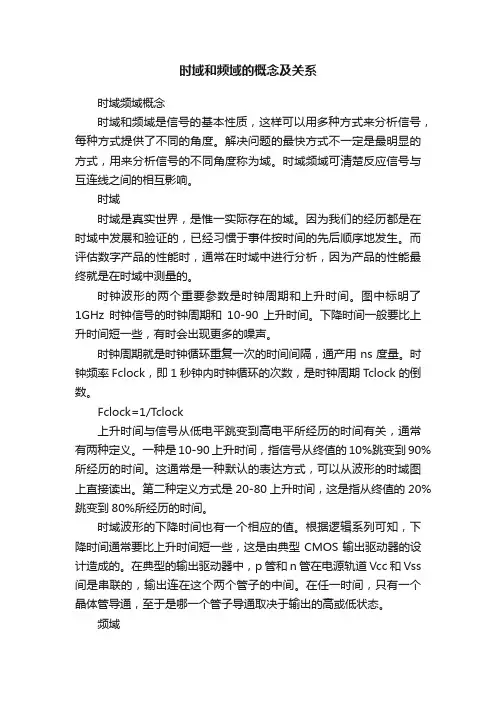

时域和频域的概念及关系时域频域概念时域和频域是信号的基本性质，这样可以用多种方式来分析信号，每种方式提供了不同的角度。

解决问题的最快方式不一定是最明显的方式，用来分析信号的不同角度称为域。

时域频域可清楚反应信号与互连线之间的相互影响。

时域时域是真实世界，是惟一实际存在的域。

因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。

而评估数字产品的性能时，通常在时域中进行分析，因为产品的性能最终就是在时域中测量的。

时钟波形的两个重要参数是时钟周期和上升时间。

图中标明了1GHz时钟信号的时钟周期和10-90上升时间。

下降时间一般要比上升时间短一些，有时会出现更多的噪声。

时钟周期就是时钟循环重复一次的时间间隔，通产用ns度量。

时钟频率Fclock，即1秒钟内时钟循环的次数，是时钟周期T clock的倒数。

Fclock=1/T clock上升时间与信号从低电平跳变到高电平所经历的时间有关，通常有两种定义。

一种是10-90上升时间，指信号从终值的10%跳变到90%所经历的时间。

这通常是一种默认的表达方式，可以从波形的时域图上直接读出。

第二种定义方式是20-80上升时间，这是指从终值的20%跳变到80%所经历的时间。

时域波形的下降时间也有一个相应的值。

根据逻辑系列可知，下降时间通常要比上升时间短一些，这是由典型CMOS输出驱动器的设计造成的。

在典型的输出驱动器中，p管和n管在电源轨道Vcc和Vss 间是串联的，输出连在这个两个管子的中间。

在任一时间，只有一个晶体管导通，至于是哪一个管子导通取决于输出的高或低状态。

频域频域，尤其在射频和通信系统中运用较多，在高速数字应用中也会遇到频域。

频域最重要的性质是：它不是真实的，而是一个数学构造。

时域是惟一客观存在的域，而频域是一个遵循特定规则的数学范畴。

正弦波是频域中唯一存在的波形，这是频域中最重要的规则，即正弦波是对频域的描述，因为时域中的任何波形都可用正弦波合成。

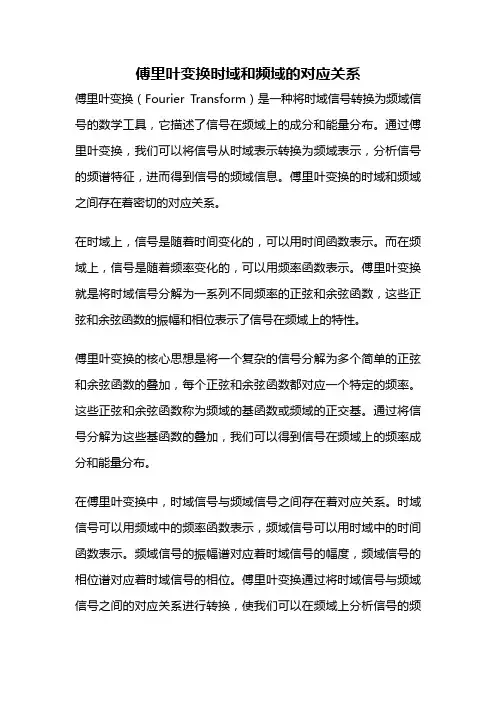

傅里叶变换时域和频域的对应关系傅里叶变换（Fourier Transform）是一种将时域信号转换为频域信号的数学工具，它描述了信号在频域上的成分和能量分布。

通过傅里叶变换，我们可以将信号从时域表示转换为频域表示，分析信号的频谱特征，进而得到信号的频域信息。

傅里叶变换的时域和频域之间存在着密切的对应关系。

在时域上，信号是随着时间变化的，可以用时间函数表示。

而在频域上，信号是随着频率变化的，可以用频率函数表示。

傅里叶变换就是将时域信号分解为一系列不同频率的正弦和余弦函数，这些正弦和余弦函数的振幅和相位表示了信号在频域上的特性。

傅里叶变换的核心思想是将一个复杂的信号分解为多个简单的正弦和余弦函数的叠加，每个正弦和余弦函数都对应一个特定的频率。

这些正弦和余弦函数称为频域的基函数或频域的正交基。

通过将信号分解为这些基函数的叠加，我们可以得到信号在频域上的频率成分和能量分布。

在傅里叶变换中，时域信号与频域信号之间存在着对应关系。

时域信号可以用频域中的频率函数表示，频域信号可以用时域中的时间函数表示。

频域信号的振幅谱对应着时域信号的幅度，频域信号的相位谱对应着时域信号的相位。

傅里叶变换通过将时域信号与频域信号之间的对应关系进行转换，使我们可以在频域上分析信号的频谱特征。

傅里叶变换的数学表示是一个积分式，它将时域信号表示为频域信号的叠加。

在数学上，傅里叶变换可以看作是将一个函数表示为一系列正弦和余弦函数的线性组合。

傅里叶变换的计算过程可以通过离散傅里叶变换（Discrete Fourier Transform）或快速傅里叶变换（Fast Fourier Transform）等算法进行实现。

傅里叶变换在信号处理、图像处理、通信等领域有着广泛的应用。

在信号处理中，傅里叶变换可以用于滤波、频谱分析、频率估计等。

在图像处理中，傅里叶变换可以用于图像的频域滤波、图像压缩等。

在通信中，傅里叶变换可以用于信号调制、信号解调等。

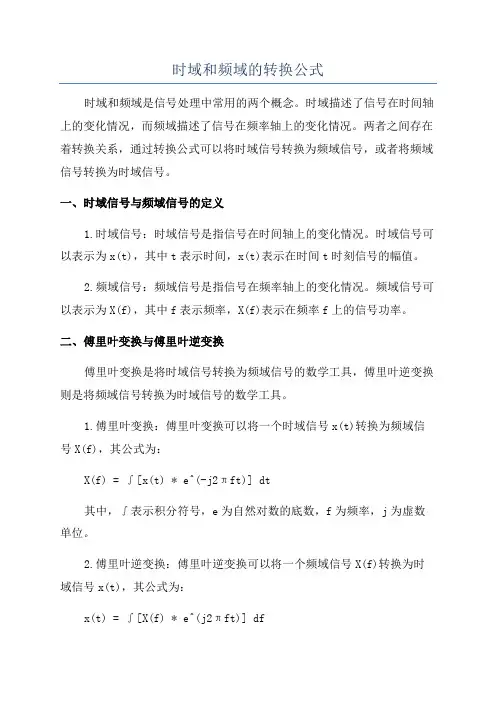

时域和频域的转换公式时域和频域是信号处理中常用的两个概念。

时域描述了信号在时间轴上的变化情况，而频域描述了信号在频率轴上的变化情况。

两者之间存在着转换关系，通过转换公式可以将时域信号转换为频域信号，或者将频域信号转换为时域信号。

一、时域信号与频域信号的定义1.时域信号：时域信号是指信号在时间轴上的变化情况。

时域信号可以表示为x(t)，其中t表示时间，x(t)表示在时间t时刻信号的幅值。

2.频域信号：频域信号是指信号在频率轴上的变化情况。

频域信号可以表示为X(f)，其中f表示频率，X(f)表示在频率f上的信号功率。

二、傅里叶变换与傅里叶逆变换傅里叶变换是将时域信号转换为频域信号的数学工具，傅里叶逆变换则是将频域信号转换为时域信号的数学工具。

1.傅里叶变换：傅里叶变换可以将一个时域信号x(t)转换为频域信号X(f)，其公式为：X(f) = ∫[x(t) * e^(-j2πft)] dt其中，∫表示积分符号，e为自然对数的底数，f为频率，j为虚数单位。

2.傅里叶逆变换：傅里叶逆变换可以将一个频域信号X(f)转换为时域信号x(t)，其公式为：x(t) = ∫[X(f) * e^(j2πft)] df其中，∫表示积分符号，e为自然对数的底数，f为频率，j为虚数单位。

三、快速傅里叶变换快速傅里叶变换（FFT）是一种计算傅里叶变换和逆变换的高效算法，它可以大幅度减少计算量。

FFT算法将信号分解为多个频率块，通过对这些频率块进行傅里叶变换，最后将它们合并成一个完整的频域信号。

FFT算法的关键思想是将一个长度为N的离散时域信号转换为长度为N的离散频域信号。

FFT有两种形式：正向FFT和反向FFT。

正向FFT将时域信号转换为频域信号，而反向FFT则将频域信号转换为时域信号。

显示如下为正向FFT公式：X(k) = Σ[x(n) * e^(-j2πkn/N)]，其中k为频率索引，N为时域信号的长度，n为时间索引。

反向FFT公式：x(n) = (1/N) * Σ[X(k) * e^(j2πkn/N)]，其中k为频率索引，N为时域信号的长度，n为时间索引。

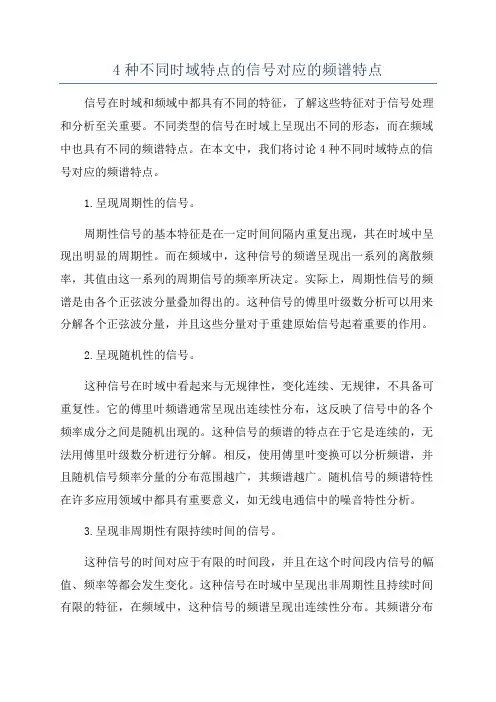

4种不同时域特点的信号对应的频谱特点信号在时域和频域中都具有不同的特征，了解这些特征对于信号处理和分析至关重要。

不同类型的信号在时域上呈现出不同的形态，而在频域中也具有不同的频谱特点。

在本文中，我们将讨论4种不同时域特点的信号对应的频谱特点。

1.呈现周期性的信号。

周期性信号的基本特征是在一定时间间隔内重复出现，其在时域中呈现出明显的周期性。

而在频域中，这种信号的频谱呈现出一系列的离散频率，其值由这一系列的周期信号的频率所决定。

实际上，周期性信号的频谱是由各个正弦波分量叠加得出的。

这种信号的傅里叶级数分析可以用来分解各个正弦波分量，并且这些分量对于重建原始信号起着重要的作用。

2.呈现随机性的信号。

这种信号在时域中看起来与无规律性，变化连续、无规律，不具备可重复性。

它的傅里叶频谱通常呈现出连续性分布，这反映了信号中的各个频率成分之间是随机出现的。

这种信号的频谱的特点在于它是连续的，无法用傅里叶级数分析进行分解。

相反，使用傅里叶变换可以分析频谱，并且随机信号频率分量的分布范围越广，其频谱越广。

随机信号的频谱特性在许多应用领域中都具有重要意义，如无线电通信中的噪音特性分析。

3.呈现非周期性有限持续时间的信号。

这种信号的时间对应于有限的时间段，并且在这个时间段内信号的幅值、频率等都会发生变化。

这种信号在时域中呈现出非周期性且持续时间有限的特征，在频域中，这种信号的频谱呈现出连续性分布。

其频谱分布的特点在于，如果信号变化的速度较快，则其频谱中的高频分量较多，否则，频谱中的低频分量较多。

4.呈现非周期性无限持续时间的信号。

非周期性无限持续时间的信号既不呈现出周期性，其持续时间又是无限的。

在时域中，这种信号通常被描述为随着时间而递减或递增的情况，其频谱通常呈现出连续化分布，其频率分量也是连续的。

在这种类型的信号中，低频分量占主导地位，其高频分量则相对较弱。

这种类型的信号在许多应用领域中都有广泛的应用，如音频信号和视频图像等。

时域频域对应关系嘿，朋友们！今天咱来聊聊时域频域对应关系这个有意思的事儿。

你看啊，时域就像是一场热闹的舞台剧。

在这个舞台上，信号就像演员们，它们随着时间的推移，一个接一个地上场表演，有自己独特的出场顺序和表演时长。

它们的一举一动，我们都能在时域里看得清清楚楚。

那频域呢，就好像是给这些演员们做了一个大分类。

把它们按照不同的特点、风格分成了不同的类别。

每个类别就像是一个独特的频道，有着属于自己的频率范围。

咱可以打个比方，时域里的信号就像是一群五颜六色的气球。

有的气球飘得快，有的飘得慢，这就是它们在时域里的表现。

而到了频域呢，就变成了根据气球的颜色来分类。

红色的一堆，蓝色的一堆，绿色的一堆，这样是不是就很好理解啦？你想想，要是没有频域这个概念，我们就只能看到那些信号乱糟糟地在时域里跑来跑去，多没头绪啊！但有了频域，一下子就清楚多啦。

再比如说，时域里的信号就像是一首曲子里的音符，一个接一个地奏响。

而频域呢，就是把这些音符按照音高分类，高音的一堆，低音的一堆。

这样我们就能更清楚地了解这首曲子的构成啦。

你说这频域频域，是不是很神奇呀？它就像一个神奇的魔法师，能把时域里那些复杂的信号变得清晰易懂。

而且啊，这时域和频域的对应关系就像锁和钥匙一样，少了谁都不行。

只有它们相互配合，我们才能更好地理解和处理那些信号。

比如说在通信领域，不搞清楚时域频域对应关系，那信号传输不就乱套啦？就像打电话，要是没有这清晰的对应关系，那我们听到的可能就是一团乱麻，根本不知道对方在说啥。

在音频处理中也是一样呀。

我们要调整音乐的音质、音色，不就得依靠对时域频域对应关系的深刻理解嘛。

总之，时域频域对应关系可太重要啦！它就像是隐藏在信号世界里的秘密通道，等着我们去探索、去发现。

我们可不能小瞧了它，得好好研究研究，让它为我们所用呀！这就是我对时域频域对应关系的理解，你们觉得呢？。

时域和频域的对应关系时域和频域是信号处理中非常重要的概念，它们是相互对应的概念。

时域指的是信号在时间轴上的变化，而频域指的是信号在频率上的变化。

在信号处理中，时域和频域之间的对应关系非常重要，其关系可以帮助我们更好地理解信号的特点和行为。

以下是时域和频域对应关系的详细解释：第一步，了解时域和频域的概念。

时域是指信号在时间轴上的变化，可以通过波形图形象地展示出来。

频域则是指信号在频率上的变化，通常使用频谱图表示。

频谱图可以展示信号在不同频率上的能量分布情况。

第二步，了解傅里叶变换的概念。

傅里叶变换是将一个信号从时域变换到频域的过程。

它将信号分解成不同频率的正弦和余弦波，并显示出这些频率的振幅和相位信息。

傅里叶变换提供了一种将信号从时域转换到频域的方法，让我们可以更好地了解信号的特性和结构。

第三步，了解时域和频域对应关系。

在信号处理中，时域和频域之间有一个非常重要的对应关系，即：频域中高频成分对应时域中的快速变化部分，低频成分对应时域中的缓慢变化部分。

例如，当我们观察一个钟摆的运动时，它的振动可以表示为一个正弦波，频谱中的峰值就对应着时域中钟摆振幅的最大值。

因此，通过傅里叶变换可以将一个信号从时域转换到频域，然后通过频域中的信息可以推断出时域中的性质。

第四步，了解时域和频域之间的转换关系。

在信号处理中，我们通常需要进行时域和频域之间的转换。

从时域到频域的转换使用傅里叶变换，这可以让我们更好地了解信号的频率分布。

从频域到时域的转换使用反傅里叶变换，这可以让我们将一个信号从频域转换回时域，以便更好地理解信号的时域特性。

总之，时域和频域是信号处理中常用的概念，它们之间具有相互对应的关系。

了解时域和频谱之间的对应关系可以让我们更好地了解信号的特性和行为，在信号处理中具有重要的应用价值。

信号时域和频域的对应关系
在信号处理中，时域和频域是两个重要的概念。

时域指的是信号在时间上的变化，而频域则是指信号在频率上的变化。

时域和频域之间存在着一种对应关系，即傅里叶变换。

傅里叶变换是一种将时域信号转换为频域信号的数学工具。

它可以将一个信号分解成不同频率的正弦和余弦波的叠加。

这种分解可以让我们更好地理解信号的频率特性，从而更好地进行信号处理。

在傅里叶变换中，时域信号可以表示为一个无限长的周期函数。

这个周期函数可以通过将信号延拓到无穷远来实现。

然后，通过对这个周期函数进行傅里叶级数展开，可以得到信号的频域表示。

具体来说，傅里叶变换可以将一个时域信号x(t)表示为一个复数函数X(ω)，其中ω是频率。

这个复数函数包含了信号在不同频率上的振幅和相位信息。

通过对X(ω)进行逆傅里叶变换，可以将频域信号转换回时域信号。

傅里叶变换的应用非常广泛。

在音频处理中，傅里叶变换可以用来分析音频信号的频率特性，从而实现音频滤波、均衡器等功能。

在图像处理中，傅里叶变换可以用来分析图像的频率特性，从而实现图像增强、去噪等功能。

时域和频域是信号处理中非常重要的概念。

傅里叶变换可以将时域
信号转换为频域信号，从而更好地理解信号的频率特性。

通过对频域信号进行处理，可以实现各种信号处理功能。

因此，掌握傅里叶变换的原理和应用是非常重要的。

时域和频域的关系总结时域和频域是信号处理领域中两个非常重要的概念，它们是分析和处理信号的两种不同方法。

本文将对时域和频域的概念、特点和关系进行总结和阐述。

一、时域和频域的概念时域是指信号随时间变化的情况，通俗的说就是信号的时间波形。

时域分析是指通过观察信号在时间轴上的波形特征，来研究信号的性质和特征。

时域分析常用的方法包括时域图、自相关函数、互相关函数等。

频域是指信号在频率轴上的分布情况，通俗的说就是信号的频谱。

频域分析是指将信号在时间域上的波形转换成频域上的频谱分布，通过分析信号在频域上的分布情况，来研究信号的性质和特征。

频域分析常用的方法包括傅里叶变换、快速傅里叶变换、小波变换等。

二、时域和频域的特点时域分析的特点是可以直观地观察信号的波形，对信号的瞬时特性进行分析。

时域分析可以提供信号的时间信息，对于研究信号的变化趋势、周期性、脉冲响应等方面具有很大的帮助。

频域分析的特点是可以将信号的复杂波形分解成多个简单的正弦波，从而更好地理解信号的频率成分。

频域分析可以提供信号的频率信息，对于研究信号的谐波分量、频率响应、滤波器设计等方面具有很大的帮助。

三、时域和频域的关系时域和频域是相互关联的，它们之间存在着一种转换关系。

傅里叶变换就是将时域信号转换成频域信号的一种方法，它是时域和频域之间最常用的转换方式之一。

傅里叶变换的公式如下：$$F(omega) = int_{-infty}^{infty} f(t) e^{-jomega t} dt$$ 其中，$f(t)$ 表示时域信号，$F(omega)$ 表示频域信号，$omega$ 表示角频率。

傅里叶变换可以将时域信号转换成频域信号，从而更好地分析信号的频率特性。

同样的，逆傅里叶变换可以将频域信号转换成时域信号，从而更好地分析信号的时间特性。

逆傅里叶变换的公式如下：$$f(t) = frac{1}{2pi} int_{-infty}^{infty} F(omega)e^{jomega t} domega$$其中，$f(t)$ 表示时域信号，$F(omega)$ 表示频域信号，$omega$ 表示角频率。

信号的时域和频域关系一、介绍信号的时域和频域关系是信号处理领域中的重要概念。

时域是指信号随时间变化的特性，而频域则是指信号在不同频率上的分布。

理解信号的时域和频域关系有助于我们深入理解信号处理的原理和方法。

二、时域分析时域分析是通过观察信号随时间变化的特性来分析信号的方法。

常见的时域分析方法包括时钟图、波形图、自相关函数等。

通过时域分析，我们可以获得信号的时域特性，如振幅、功率、周期等。

2.1 时钟图时钟图是将信号的振幅随时间的变化绘制成图形。

通过观察时钟图，我们可以了解信号的周期、幅度和频率等信息。

时钟图可以直观地表示信号在时间上的变化规律。

2.2 波形图波形图是将信号的振幅随时间的变化绘制成连续曲线的图形。

波形图可以更清晰地展示信号的时域特性，较时钟图更加精细。

通过分析波形图，我们可以判断信号的周期性、波形形状以及存在的噪声等。

2.3 自相关函数自相关函数是一种通过信号与其自身的延迟版本进行比较来分析信号的方法。

自相关函数可以用于判断信号的周期性和相关性。

自相关函数的值越大，表明信号与自身的延迟版本越相似，说明信号存在周期性。

三、频域分析频域分析是将信号在不同频率上的分布进行分析的方法。

通过频域分析，我们可以了解信号的频谱特性，包括频率成分、频率强度等。

3.1 傅里叶变换傅里叶变换是一种将信号从时域转换到频域的方法。

傅里叶变换将信号分解成不同频率的正弦和余弦波成分，通过计算信号的频谱，我们可以得到信号在不同频率上的能量分布情况。

3.2 快速傅里叶变换快速傅里叶变换（FFT）是一种高效计算傅里叶变换的算法。

FFT算法可以加快傅里叶变换的计算速度，广泛应用于数字信号处理领域。

通过FFT算法，我们可以方便地得到信号的频谱信息。

3.3 频谱分析频谱分析是通过计算信号在不同频率上的能量分布来分析信号的方法。

常见的频谱分析方法包括功率谱、频率响应等。

通过频谱分析，我们可以了解信号的频率成分和频率强度，进而判断信号的频域特性。

时域和频域的关系总结时域和频域的关系总结时域和频域是信号处理领域中两个非常重要的概念。

在信号处理中，我们经常需要从时间域的角度和频率域的角度来分析信号。

在本文中，我们将总结时域和频域之间的关系。

定义在信号处理中，时域是指信号随时间变化的表现。

时间域信号可以是电压，电流或其他任何物理量。

时域信号的形态可以用波形来表示，该波形显示随时间变化的信号值。

而频率域则是指信号随频率变化的表现。

频域信号可以通过将信号进行傅里叶变换或快速傅里叶变换获得。

频域信号展示了信号在不同频率上的成分。

关系时域和频域是相互关联的。

它们之间的关系可以用傅里叶变换来表示。

傅里叶变换将一个时域中的信号转换为一个频域中的信号。

傅里叶变换可以将一个时域信号分解为许多不同频率的正弦波（或余弦波）的复合。

这些正弦波（或余弦波）的幅度和相位可以用来描述信号的不同部分。

傅里叶变换的逆变换可以将信号从频率域转换回时域。

傅里叶变换在信号处理中有广泛的应用。

它可以用于过滤信号，以便从中去除噪声或其他干扰。

傅里叶变换可以利用信号频率成分的不同，将信号分成不同的频段，从而对信号进行分析和处理。

实际应用在音频信号处理中，时域和频域都有重要的应用。

例如，在音频信号录制期间，麦克风记录的信号是时域信号。

然而，在音频信号编辑期间，我们通常需要分析和处理信号的频率成分。

因此，我们需要将音频信号转换为频域表示形式。

在数字图像处理中，时域和频域也有广泛的应用。

在图像处理过程中，我们通常需要对图像进行滤波处理以减少噪声和其他不必要的图像元素。

这可以通过在频域中进行图像滤波来实现。

通过将图像转换为频域表示形式，我们可以更轻松地对图像进行滤波处理。

总结在信号处理中，时域和频域都发挥重要作用。

虽然这两个概念看起来截然不同，但它们之间有很强的联系。

傅里叶变换是将信号从时域转换为频域的重要工具。

它在信号处理中有广泛的应用，包括音频信号处理和数字图像处理。

通过理解时域和频域之间的关系，我们可以更好地理解信号处理，并更好地处理信号。
