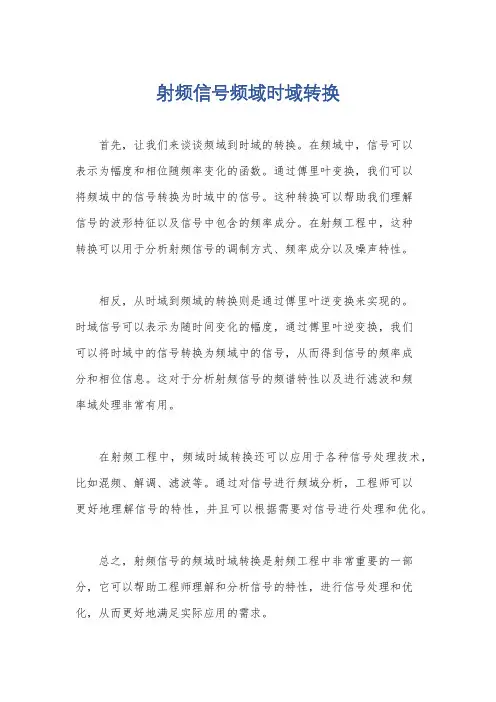

射频信号频域时域转换
首先，让我们来谈谈频域到时域的转换。
在频域中，信号可以
表示为幅度和相位随频率变化的函数。
通过傅里叶变换，我们可以
将频域中的信号转换为时域中的信号。
这种转换可以帮助我们理解
信号的波形特征以及信号中包含的频率成分。
在射频工程中，这种
转换可以用于分析射频信号的调制方式、频率成分以及噪声特性。
相反，从时域到频域的转换则是通过傅里叶逆变换来实现的。
时域信号可以表示为随时间变化的幅度，通过傅里叶逆变换，我们
可以将时域中的信号转换为频域中的信号，从而得到信号的频率成
分和相位信息。
这对于分析射频信号的频谱特性以及进行滤波和频
率域处理非常有用。
在射频工程中，频域时域转换还可以应用于各种信号处理技术，比如混频、解调、滤波等。
通过对信号进行频域分析，工程师可以
更好地理解信号的特性，并且可以根据需要对信号进行处理和优化。
总之，射频信号的频域时域转换是射频工程中非常重要的一部分，它可以帮助工程师理解和分析信号的特性，进行信号处理和优化，从而更好地满足实际应用的需求。
信号的时域和频域关系一、引言信号是指随时间或空间变化而变化的物理量，如电压、电流、声音等。
信号的时域和频域关系是指在时域和频域中，信号的变化规律和特点之间的关系。
在实际应用中，对信号进行分析和处理时需要了解其时域和频域关系，以便更好地理解信号的特性。
二、时域与频域1. 时域时域是指随时间变化而变化的物理量所形成的图像或曲线。
在时域中，我们可以观察到信号随时间变化的波形特点，例如振幅、周期、相位等。
2. 频域频域是指将一个信号分解为不同频率成分的过程。
在频域中，我们可以观察到信号不同频率成分之间的关系，例如哪些频率成分占主导地位、哪些频率成分对于整个信号有重要影响等。
三、傅里叶变换傅里叶变换是一种将一个信号从时域转换到频域的数学工具。
通过傅里叶变换可以将一个复杂的信号分解为若干个简单的正弦波或余弦波组合而成的频谱。
傅里叶变换的公式为：F(ω) = ∫f(t)e^(-iωt)dt其中，F(ω)表示信号在频域中的频谱，f(t)表示信号在时域中的波形，ω表示角频率。
四、时域和频域关系1. 时域与频域之间的转换通过傅里叶变换可以将一个信号从时域转换到频域。
在频域中，我们可以观察到信号不同频率成分之间的关系，例如哪些频率成分占主导地位、哪些频率成分对于整个信号有重要影响等。
而在时域中，我们可以观察到信号随时间变化的波形特点，例如振幅、周期、相位等。
2. 时域和频域之间的互相影响在实际应用中，常常需要对信号进行分析和处理。
这就需要了解时域和频域之间的互相影响。
例如，在时域中对一个信号进行平移操作会导致其在频域中发生相位偏移；而在频域中对一个信号进行滤波操作会导致其在时域中发生振幅衰减或相位延迟等。
3. 时域和频域能够提供的信息时域和频域都能够提供有关信号的重要信息。
在时域中，我们可以观察到信号随时间变化的波形特点，例如振幅、周期、相位等。
而在频域中，我们可以观察到信号不同频率成分之间的关系，例如哪些频率成分占主导地位、哪些频率成分对于整个信号有重要影响等。

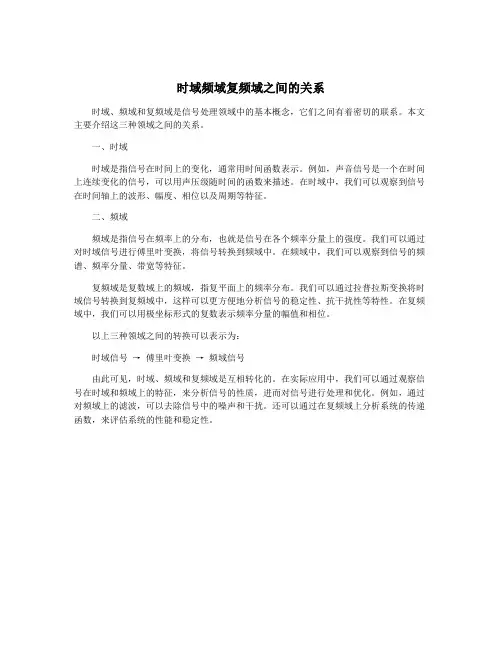

时域频域复频域之间的关系
时域、频域和复频域是信号处理领域中的基本概念，它们之间有着密切的联系。
本文主要介绍这三种领域之间的关系。
一、时域
时域是指信号在时间上的变化，通常用时间函数表示。
例如，声音信号是一个在时间上连续变化的信号，可以用声压级随时间的函数来描述。
在时域中，我们可以观察到信号在时间轴上的波形、幅度、相位以及周期等特征。
二、频域
频域是指信号在频率上的分布，也就是信号在各个频率分量上的强度。
我们可以通过对时域信号进行傅里叶变换，将信号转换到频域中。
在频域中，我们可以观察到信号的频谱、频率分量、带宽等特征。
复频域是复数域上的频域，指复平面上的频率分布。
我们可以通过拉普拉斯变换将时域信号转换到复频域中，这样可以更方便地分析信号的稳定性、抗干扰性等特性。
在复频域中，我们可以用极坐标形式的复数表示频率分量的幅值和相位。
以上三种领域之间的转换可以表示为：
时域信号→ 傅里叶变换→ 频域信号
由此可见，时域、频域和复频域是互相转化的。
在实际应用中，我们可以通过观察信号在时域和频域上的特征，来分析信号的性质，进而对信号进行处理和优化。
例如，通过对频域上的滤波，可以去除信号中的噪声和干扰。
还可以通过在复频域上分析系统的传递函数，来评估系统的性能和稳定性。

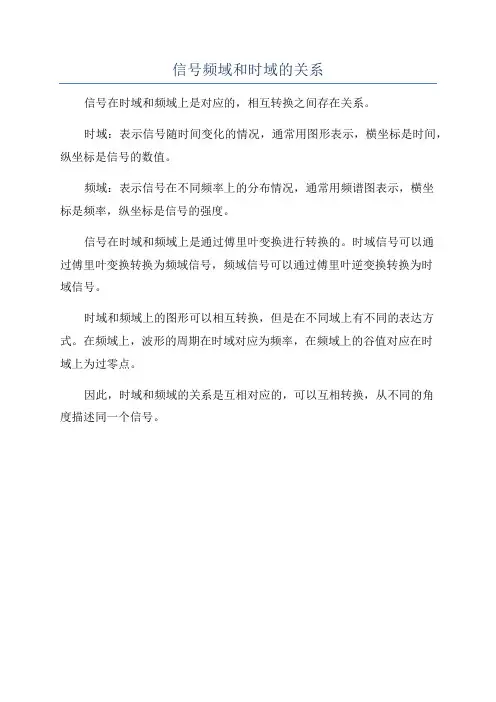

信号频域和时域的关系
信号在时域和频域上是对应的，相互转换之间存在关系。
时域：表示信号随时间变化的情况，通常用图形表示，横坐标是时间，纵坐标是信号的数值。
频域：表示信号在不同频率上的分布情况，通常用频谱图表示，横坐
标是频率，纵坐标是信号的强度。
信号在时域和频域上是通过傅里叶变换进行转换的。
时域信号可以通
过傅里叶变换转换为频域信号，频域信号可以通过傅里叶逆变换转换为时
域信号。
时域和频域上的图形可以相互转换，但是在不同域上有不同的表达方式。
在频域上，波形的周期在时域对应为频率，在频域上的谷值对应在时
域上为过零点。
因此，时域和频域的关系是互相对应的，可以互相转换，从不同的角
度描述同一个信号。

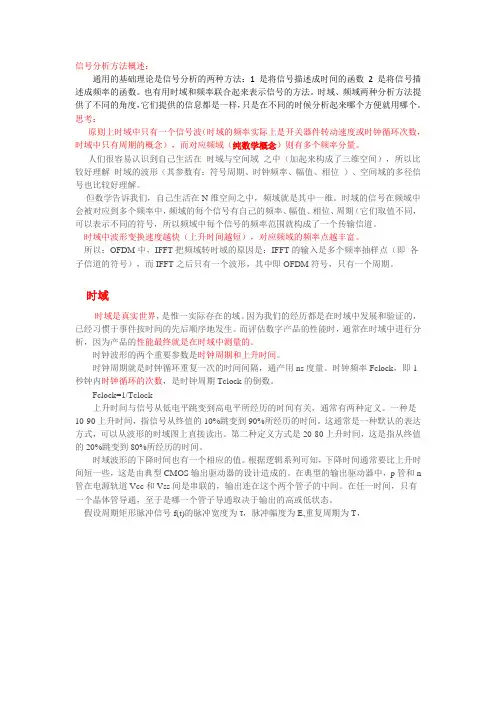

信号分析方法概述：通用的基础理论是信号分析的两种方法：1 是将信号描述成时间的函数 2 是将信号描述成频率的函数。
也有用时域和频率联合起来表示信号的方法。
时域、频域两种分析方法提供了不同的角度，它们提供的信息都是一样，只是在不同的时候分析起来哪个方便就用哪个。
思考：原则上时域中只有一个信号波（时域的频率实际上是开关器件转动速度或时钟循环次数，时域中只有周期的概念），而对应频域（纯数学概念）则有多个频率分量。
人们很容易认识到自己生活在时域与空间域之中（加起来构成了三维空间），所以比较好理解时域的波形（其参数有：符号周期、时钟频率、幅值、相位）、空间域的多径信号也比较好理解。
但数学告诉我们，自己生活在N维空间之中，频域就是其中一维。
时域的信号在频域中会被对应到多个频率中，频域的每个信号有自己的频率、幅值、相位、周期（它们取值不同，可以表示不同的符号，所以频域中每个信号的频率范围就构成了一个传输信道。
时域中波形变换速度越快（上升时间越短），对应频域的频率点越丰富。
所以：OFDM中，IFFT把频域转时域的原因是：IFFT的输入是多个频率抽样点（即各子信道的符号），而IFFT之后只有一个波形，其中即OFDM符号，只有一个周期。
时域时域是真实世界，是惟一实际存在的域。
因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。
而评估数字产品的性能时，通常在时域中进行分析，因为产品的性能最终就是在时域中测量的。
时钟波形的两个重要参数是时钟周期和上升时间。
时钟周期就是时钟循环重复一次的时间间隔，通产用ns度量。
时钟频率Fclock，即1秒钟内时钟循环的次数，是时钟周期Tclock的倒数。
Fclock=1/Tclock上升时间与信号从低电平跳变到高电平所经历的时间有关，通常有两种定义。
一种是10-90上升时间，指信号从终值的10%跳变到90%所经历的时间。
这通常是一种默认的表达方式，可以从波形的时域图上直接读出。

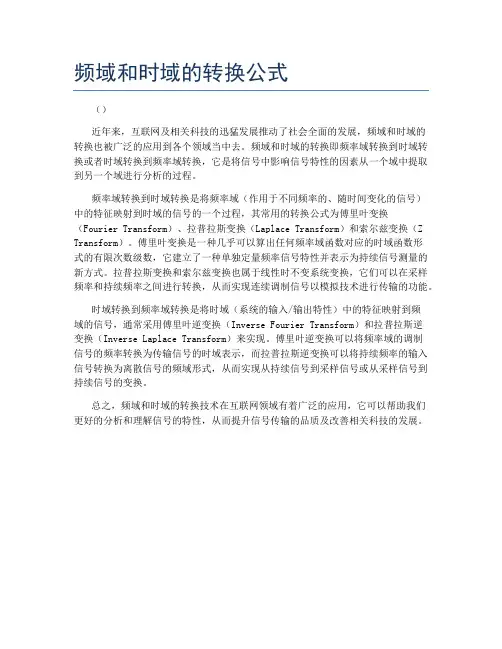

频域和时域的转换公式
（）
近年来，互联网及相关科技的迅猛发展推动了社会全面的发展，频域和时域的
转换也被广泛的应用到各个领域当中去。
频域和时域的转换即频率域转换到时域转换或者时域转换到频率域转换，它是将信号中影响信号特性的因素从一个域中提取到另一个域进行分析的过程。
频率域转换到时域转换是将频率域（作用于不同频率的、随时间变化的信号）
中的特征映射到时域的信号的一个过程，其常用的转换公式为傅里叶变换
（Fourier Transform）、拉普拉斯变换（Laplace Transform）和索尔兹变换（Z Transform）。
傅里叶变换是一种几乎可以算出任何频率域函数对应的时域函数形
式的有限次数级数，它建立了一种单独定量频率信号特性并表示为持续信号测量的新方式。
拉普拉斯变换和索尔兹变换也属于线性时不变系统变换，它们可以在采样频率和持续频率之间进行转换，从而实现连续调制信号以模拟技术进行传输的功能。
时域转换到频率域转换是将时域（系统的输入/输出特性）中的特征映射到频
域的信号，通常采用傅里叶逆变换（Inverse Fourier Transform）和拉普拉斯逆
变换（Inverse Laplace Transform）来实现。
傅里叶逆变换可以将频率域的调制
信号的频率转换为传输信号的时域表示，而拉普拉斯逆变换可以将持续频率的输入信号转换为离散信号的频域形式，从而实现从持续信号到采样信号或从采样信号到持续信号的变换。
总之，频域和时域的转换技术在互联网领域有着广泛的应用，它可以帮助我们
更好的分析和理解信号的特性，从而提升信号传输的品质及改善相关科技的发展。
时域和频域的转换公式时域和频域是信号处理中常用的两个概念。
时域描述了信号在时间轴上的变化情况，而频域描述了信号在频率轴上的变化情况。
两者之间存在着转换关系，通过转换公式可以将时域信号转换为频域信号，或者将频域信号转换为时域信号。
一、时域信号与频域信号的定义1.时域信号：时域信号是指信号在时间轴上的变化情况。
时域信号可以表示为x(t)，其中t表示时间，x(t)表示在时间t时刻信号的幅值。
2.频域信号：频域信号是指信号在频率轴上的变化情况。
频域信号可以表示为X(f)，其中f表示频率，X(f)表示在频率f上的信号功率。
二、傅里叶变换与傅里叶逆变换傅里叶变换是将时域信号转换为频域信号的数学工具，傅里叶逆变换则是将频域信号转换为时域信号的数学工具。
1.傅里叶变换：傅里叶变换可以将一个时域信号x(t)转换为频域信号X(f)，其公式为：X(f) = ∫[x(t) * e^(-j2πft)] dt其中，∫表示积分符号，e为自然对数的底数，f为频率，j为虚数单位。
2.傅里叶逆变换：傅里叶逆变换可以将一个频域信号X(f)转换为时域信号x(t)，其公式为：x(t) = ∫[X(f) * e^(j2πft)] df其中，∫表示积分符号，e为自然对数的底数，f为频率，j为虚数单位。
三、快速傅里叶变换快速傅里叶变换（FFT）是一种计算傅里叶变换和逆变换的高效算法，它可以大幅度减少计算量。
FFT算法将信号分解为多个频率块，通过对这些频率块进行傅里叶变换，最后将它们合并成一个完整的频域信号。
FFT算法的关键思想是将一个长度为N的离散时域信号转换为长度为N的离散频域信号。
FFT有两种形式：正向FFT和反向FFT。
正向FFT将时域信号转换为频域信号，而反向FFT则将频域信号转换为时域信号。
显示如下为正向FFT公式：X(k) = Σ[x(n) * e^(-j2πkn/N)]，其中k为频率索引，N为时域信号的长度，n为时间索引。
反向FFT公式：x(n) = (1/N) * Σ[X(k) * e^(j2πkn/N)]，其中k为频率索引，N为时域信号的长度，n为时间索引。

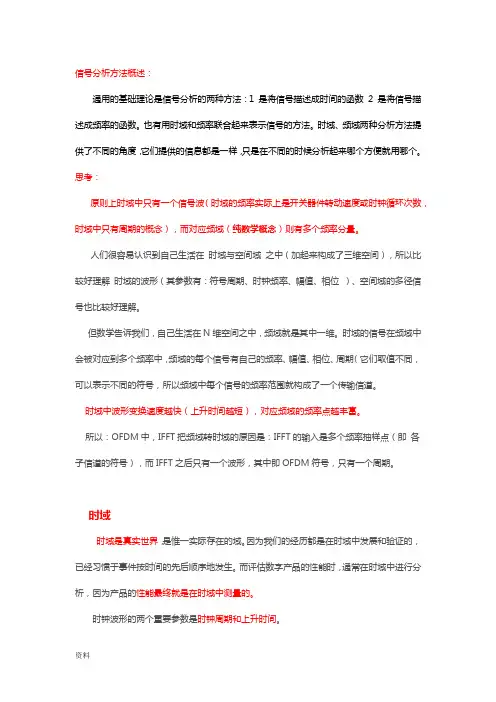

信号分析方法概述：通用的基础理论是信号分析的两种方法：1 是将信号描述成时间的函数2 是将信号描述成频率的函数。
也有用时域和频率联合起来表示信号的方法。
时域、频域两种分析方法提供了不同的角度，它们提供的信息都是一样，只是在不同的时候分析起来哪个方便就用哪个。
思考：原则上时域中只有一个信号波（时域的频率实际上是开关器件转动速度或时钟循环次数，时域中只有周期的概念），而对应频域（纯数学概念）则有多个频率分量。
人们很容易认识到自己生活在时域与空间域之中（加起来构成了三维空间），所以比较好理解时域的波形（其参数有：符号周期、时钟频率、幅值、相位）、空间域的多径信号也比较好理解。
但数学告诉我们，自己生活在N维空间之中，频域就是其中一维。
时域的信号在频域中会被对应到多个频率中，频域的每个信号有自己的频率、幅值、相位、周期（它们取值不同，可以表示不同的符号，所以频域中每个信号的频率范围就构成了一个传输信道。
时域中波形变换速度越快（上升时间越短），对应频域的频率点越丰富。
所以：OFDM中，IFFT把频域转时域的原因是：IFFT的输入是多个频率抽样点（即各子信道的符号），而IFFT之后只有一个波形，其中即OFDM符号，只有一个周期。
时域时域是真实世界，是惟一实际存在的域。
因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。
而评估数字产品的性能时，通常在时域中进行分析，因为产品的性能最终就是在时域中测量的。
时钟波形的两个重要参数是时钟周期和上升时间。
时钟周期就是时钟循环重复一次的时间间隔，通产用ns度量。
时钟频率Fclock，即1秒钟内时钟循环的次数，是时钟周期Tclock的倒数。
Fclock=1/Tclock上升时间与信号从低电平跳变到高电平所经历的时间有关，通常有两种定义。
一种是10-90上升时间，指信号从终值的10%跳变到90%所经历的时间。
这通常是一种默认的表达方式，可以从波形的时域图上直接读出。
信号分析方法概述：通用的基础理论是信号分析的两种方法：1 是将信号描述成时间的函数 2 是将信号描述成频率的函数。
也有用时域和频率联合起来表示信号的方法。
时域、频域两种分析方法提供了不同的角度，它们提供的信息都是一样，只是在不同的时候分析起来哪个方便就用哪个。
思考：原则上时域中只有一个信号波（时域的频率实际上是开关器件转动速度或时钟循环次数，时域中只有周期的概念），而对应频域（纯数学概念）则有多个频率分量。
人们很容易认识到自己生活在时域与空间域之中（加起来构成了三维空间），所以比较好理解时域的波形（其参数有：符号周期、时钟频率、幅值、相位）、空间域的多径信号也比较好理解。
但数学告诉我们，自己生活在N维空间之中，频域就是其中一维。
时域的信号在频域中会被对应到多个频率中，频域的每个信号有自己的频率、幅值、相位、周期（它们取值不同，可以表示不同的符号，所以频域中每个信号的频率范围就构成了一个传输信道。
时域中波形变换速度越快（上升时间越短），对应频域的频率点越丰富。
所以：OFDM中，IFFT把频域转时域的原因是：IFFT的输入是多个频率抽样点（即各子信道的符号），而IFFT之后只有一个波形，其中即OFDM符号，只有一个周期。
时域时域是真实世界，是惟一实际存在的域。
因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。
而评估数字产品的性能时，通常在时域中进行分析，因为产品的性能最终就是在时域中测量的。
时钟波形的两个重要参数是时钟周期和上升时间。
时钟周期就是时钟循环重复一次的时间间隔，通产用ns度量。
时钟频率Fclock，即1秒钟内时钟循环的次数，是时钟周期Tclock的倒数。
Fclock=1/Tclock上升时间与信号从低电平跳变到高电平所经历的时间有关，通常有两种定义。
一种是10-90上升时间，指信号从终值的10%跳变到90%所经历的时间。
这通常是一种默认的表达方式，可以从波形的时域图上直接读出。
射频信号频域时域转换
射频信号的频域时域转换是指将信号从频率域转换到时域，或者从时域转换到频率域的过程。
频域表示信号的频率成分，而时域表示信号随时间的变化。
这种转换在无线通信、雷达、天线设计等领域中非常重要。
在频域到时域的转换中，常用的方法包括傅里叶变换和反傅里叶变换。
傅里叶变换可以将信号从频域表示转换为时域表示，通过这种转换可以得到信号的幅度和相位随时间的变化情况。
而反傅里叶变换则可以将信号从时域表示转换为频域表示，得到信号的频率成分和相位信息。
在时域到频域的转换中，同样可以使用傅里叶变换和反傅里叶变换。
通过傅里叶变换，我们可以将信号从时域表示转换为频域表示，得到信号的频率成分和相位信息。
而反傅里叶变换则可以将信号从频域表示转换为时域表示，还原信号的时域波形。
除了傅里叶变换外，还有其他频域时域转换的方法，比如快速傅里叶变换（FFT）和离散傅里叶变换（DFT）。
这些方法在数字信号处理中得到了广泛的应用，能够高效地进行频域和时域之间的转
换。
总的来说，频域时域转换是信号处理中的重要环节，能够帮助我们理解信号的频率特性和时域波形，对于分析和处理射频信号具有重要意义。
通过合适的转换方法，我们可以更好地理解和利用射频信号的特性，从而应用到无线通信、雷达、医学成像等众多领域中。
