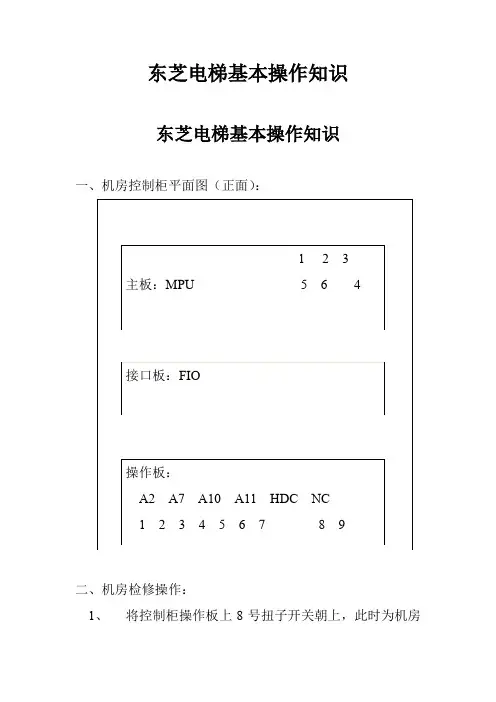

东芝电梯基本操作知识东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。
（3号、4号千万不能与7号短接！！！否则将烧坏二至三块电脑板！！！）六、控制柜内左接线排名称：1、最上面是旋转编码器接线；2、B1、B2是抱闸线圈接线；3、最下面是内选、外选接线。

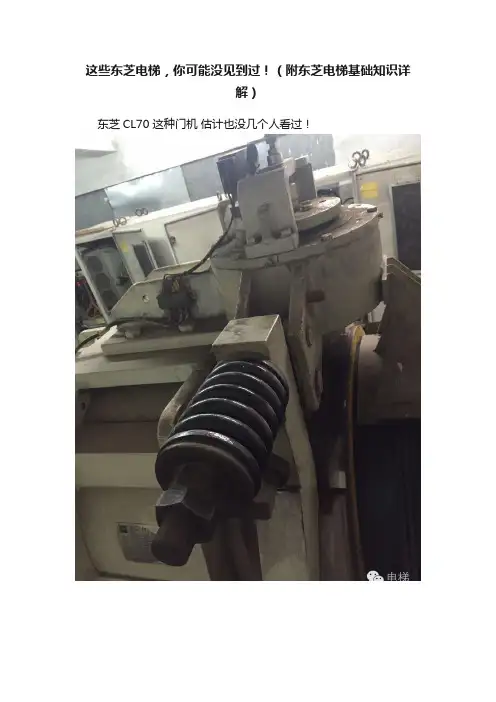

这些东芝电梯，你可能没见到过！（附东芝电梯基础知识详解）东芝CL70 这种门机估计也没几个人看过！1996年东芝CL-70。
1996年东芝CV-60.以上图片拍摄者为：罗玉明。
东芝电梯现在最常见的几个型号分别是：CV150;CV160;CV180;CV190;CV300;CV320;CV330;CV330A。
其中：CV150;CV160;CV180;CV190为有齿轮曳引机。
CV300;CV320;CV330;CV330A为无齿轮永磁同步曳引机。
CV300为无机房，分为A、B、C三个型号。
东芝电梯的OBM操作方式：CV150;CV160;CV300;CV320：1、故障调阅：(还没有通俗易懂的话形容)2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
3、井道自学习方法：先将正常转换成检修。
MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”，在按中间键按到“0.E.”，按STB键显示“E.1”，在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下，进行井道自学习。
CV180;CV190;CV330;CV330A：1、故障调阅：MODE键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。
按中间键NUM按到“0.8” 此时8在闪烁)然后按STB确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。

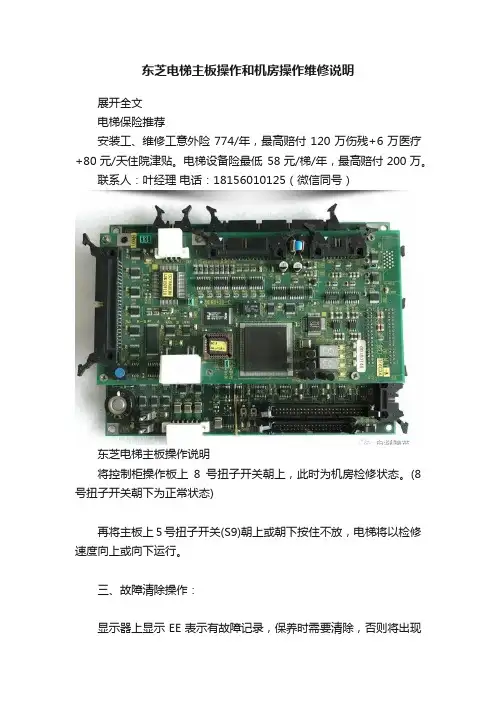

东芝电梯主板操作和机房操作维修说明展开全文电梯保险推荐安装工、维修工意外险774/年，最高赔付120万伤残+6万医疗+80元/天住院津贴。
电梯设备险最低58元/梯/年，最高赔付200万。
联系人：叶经理电话：181****0125（微信同号）东芝电梯主板操作说明将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
(8号扭子开关朝下为正常状态)再将主板上5号扭子开关(S9)朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：按主板上1号键2下显示00;按主板上2号键n下使显示器显示0E;按主板上3号键1下显示E0;按主板上2号键1下使显示器显示E1;按主板上3号键1下，再按2号键1下显示E0;按主板上2号键2下使显示器显示E2;按主板上3号键1下显示0E;按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关;操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关;操作板上A10—A11短接：限速器开关;五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：操作板上A11—HDC短接：厅门门联锁;操作板上HDC—NC短接：轿门门联锁;操作板上3号—4号短接：厅、轿门门联锁全短接。
(3号、4号千万不能与7号短接否则将烧坏二至三块电脑板)六、控制柜内左接线排名称：最上面是旋转编码器接线;B1、B2是抱闸线圈接线;最下面是内选、外选接线。

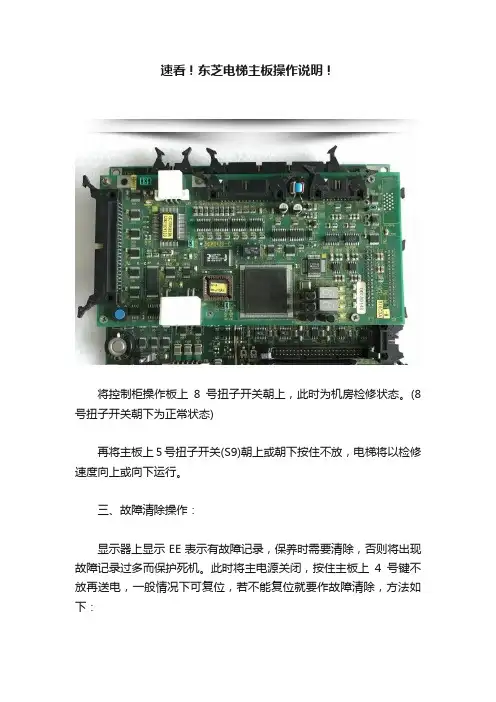

速看！东芝电梯主板操作说明！将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
(8号扭子开关朝下为正常状态)再将主板上5号扭子开关(S9)朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：按主板上1号键2下显示00;按主板上2号键n下使显示器显示0E;按主板上3号键1下显示E0;按主板上2号键1下使显示器显示E1;按主板上3号键1下，再按2号键1下显示E0;按主板上2号键2下使显示器显示E2;按主板上3号键1下显示0E;按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关;操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关;操作板上A10—A11短接：限速器开关;五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：操作板上A11—HDC短接：厅门门联锁;操作板上HDC—NC短接：轿门门联锁;操作板上3号—4号短接：厅、轿门门联锁全短接。
(3号、4号千万不能与7号短接否则将烧坏二至三块电脑板)六、控制柜内左接线排名称：最上面是旋转编码器接线;B1、B2是抱闸线圈接线;最下面是内选、外选接线。

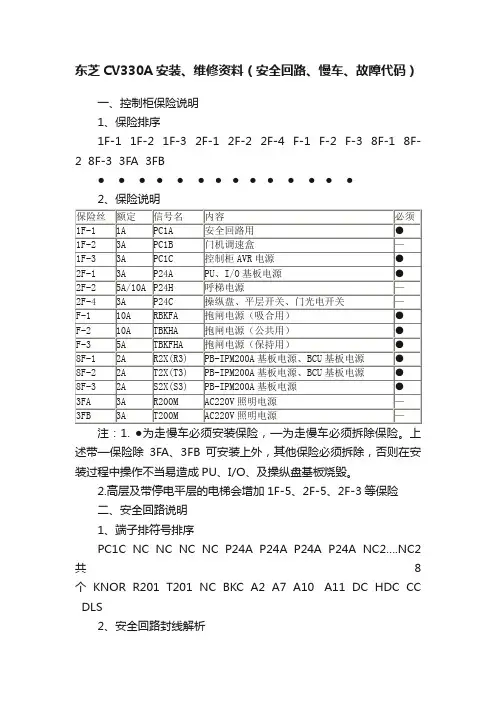

东芝CV330A安装、维修资料（安全回路、慢车、故障代码）一、控制柜保险说明1、保险排序1F-1 1F-2 1F-3 2F-1 2F-2 2F-4 F-1 F-2 F-3 8F-1 8F-2 8F-3 3FA 3FB●●●●●●●●●●●●●●2、保险说明注：1. ●为走慢车必须安装保险，—为走慢车必须拆除保险。
上述带—保险除3FA、3FB可安装上外，其他保险必须拆除，否则在安装过程中操作不当易造成PU、I/O、及操纵盘基板烧毁。
2.高层及带停电平层的电梯会增加1F-5、2F-5、2F-3等保险二、安全回路说明1、端子排符号排序PC1C NC NC NC NC P24A P24A P24A P24A NC2….NC2共8个 KNOR R201 T201 NC BKC A2 A7 A10 A11 DC HDC CC DLS2、安全回路封线解析PC1C-A2：机房急停(CCS)、底坑急停两个(1KS1,1KS2)A2-A7：轿顶急停(2KS)、安全钳开关(SOLS)A7-A10：上极限(2LS)、下极限（1LS），轿厢缓冲器开关（BUFS1），对重缓冲器开关（BUFS2），涨绳轮开关（GRS）A10-A11：限速器开关(SLS)A11-HDC：厅门联锁(20+NLS)HDC-DCR：轿门联锁(GLS)三、走慢车封线1、试运行慢车：①机房打检修②PC1A与A11封③门联锁短封钥匙扳到封闭一侧④CNH1-1（DNLS）、CNH1-2（UPLS）、KNOR与E（地线）短封⑤正确接上码盘线BP5A\BN5A\\PNS\DNS\ZNS⑥接上抱闸线B1，B2⑦插上CNMB插子（抱闸微动开关）CNM12温控开关2、电机线及码盘线接法注：现场安装发现电梯反向的，将U和W调换一下，同时将PNS 和DNS调换，方向即改过来了。
四、土建布置图现场施工必须按土建布置图施工，土建布置图英文含义M/R机房，C/P操纵盘，C/W对重，H/W固定电缆，T.C随行电缆，GOV限速器，L.SW限位开关，I.SW平层开关，HIB呼梯，PMSM永磁同步电机五、机房PU基板显示说明E E故障记忆F d故障发生 J S检修 P A锁梯 A d司机 J ｄ专用 F C火灾管制 E S消防■运行六、一般故障分析1、控制柜继电器排序RLR LZN LBKR SMR 1BKR 2BKR KNORR AMC1 AM C2■■■■■■■■■2、控制柜接触器排序（控制柜左下角）AMC1 AMC2 SC 1BK 1BKX 2BK3、读故障号●●●MOD NUM STB ● PRS①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮8下，至显O.8③连续按最后面的〈STB〉按钮，第9下显示出来的数既是故障号④调出故障号后，按动右下角的〈PRS〉按钮一下就恢复原来状态了4、清除故障，解决一般死机状态①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮，至显O.E③按右面〈STB〉一下显E1，按〈STB〉一下显OE④按右面〈STB〉一下显E1，按〈NUM〉一下显E2，按〈STB〉一下显OE⑤按右面〈STB〉一下显E1，按〈NUM〉两下显E3，按〈STB〉一下显OE⑥按〈MOD〉按钮一下，清除故障完毕5、故障编码表Ⅰ、故障代码30（STH）检查出暂存器发热异常，电梯停止后SMC跳闸。

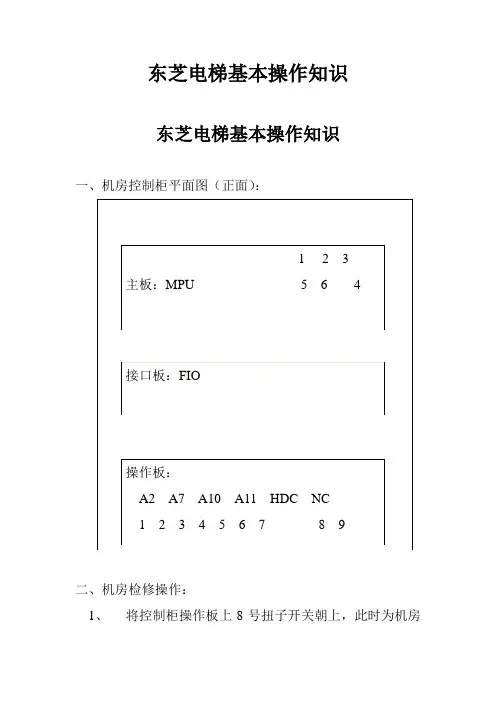

东芝电梯基本操作知识东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。
（3号、4号千万不能与7号短接！！！否则将烧坏二至三块电脑板！！！）六、控制柜内左接线排名称：1、最上面是旋转编码器接线；2、B1、B2是抱闸线圈接线；3、最下面是内选、外选接线。

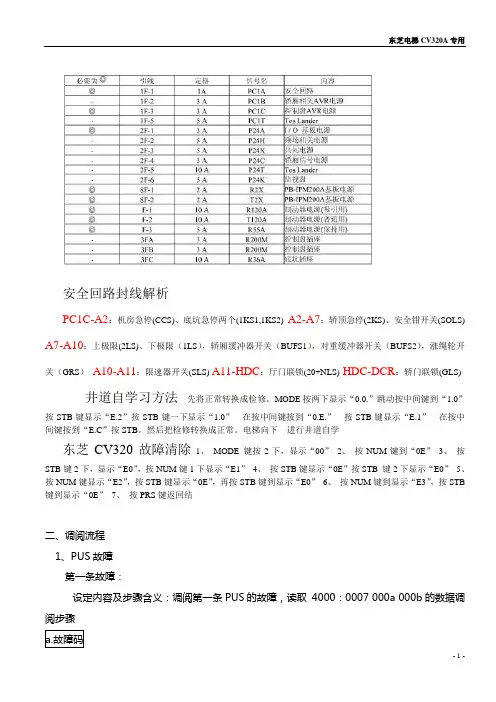

安全回路封线解析PC1C-A2：机房急停(CCS)、底坑急停两个(1KS1,1KS2)A2-A7：轿顶急停(2KS)、安全钳开关(SOLS) A7-A10：上极限(2LS)、下极限（1LS），轿厢缓冲器开关（BUFS1），对重缓冲器开关（BUFS2），涨绳轮开关（GRS）A10-A11：限速器开关(SLS) A11-HDC：厅门联锁(20+NLS)HDC-DCR：轿门联锁(GLS) 井道自学习方法MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”0.E.”STB键显示“E.1”间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下东芝CV320故障清除1、MODE 键按2下，显示“00”2、按NUM键到“0E”3、按STB键2下，显示“E0”，按NUM键1下显示“E1”4、按STB键显示“0E”按STB 键2下显示“E0”5、按NUM键显示“E2”，按STB键显示“0E”，再按STB键到显示“E0”6、按NUM键到显示“E3”，按STB 键到显示“0E”7、按PRS键返回结二、调阅流程1、PUS故障第一条故障：设定内容及步骤含义：调阅第一条PUS的故障，读取4000：0007 000a 000b的数据调阅步骤K开关拨到S，按D两次进行复位。
按A 2次，3号灯亮起，显示“00”按C 2次，按B 4次，按C 4次，交替显示“4000”后显示回“00”。
按B 1次，按C 6次，显示成“01”按B 2次，显示成“03”，按C 3次，显示“00”按B 7次，显示“07”，按C 1次，显示的数据即为故障码，将其记录入表格。
按D两次进行复位按A 2次，3号灯亮起，显示“00”按B 3次，显示“03”，按C 3次，显示“00”按B 10次，显示“0A”，按C 1次，显示的数据即为数据3的代码，将其记录如表格。
按D两次进行复位按A 2次，3号灯亮起，显示“00”按B 3次，显示“03”，按C 3次，显示“00”按B 11次，显示“0b”，按C 1次，显示的数据即为数据4的代码，将其记录入表格。
CV330A紧急运转操作说明奥的斯,法国20002C1-2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)；安全钳开关SOS(1-3)；UDLS轿顶极限开关LSW (4-5）}。
2C4-5可以短接轿门触点。
2H2-4 地坑所有开关。
2H2-5 地坑缓冲器。
2H1-4 门连锁。
3M1-2 限速器开关。
奥的斯,OTIS3200安全回路空开是CF41C01-02 限速器开关。
1C02-03 地坑缓冲器极限开关张紧轮1C05-06 轿顶安全窗安全钳。
1C06-08 急停（轿顶，轿厢，地坑）。
1C08-09 轿门触点。
1C09-10 厅门连锁。
奥的斯,OTIS 30002C1-2 轿顶急停，安全窗，安全钳。
2C7-10 轿厢急停2C4-5 轿门触点2H1-6 厅门连锁2H2-4 地坑缓冲器极限开关张紧轮。
8H1-3 上、下极限3M1-3 限速器开关4M8-9 机房急停空开3C门机电源插件1H外乎线奥的斯,OTIS封线奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号安全开关名称电压M1-1~M1-2 限速器(OS) 110V AC 1C2~1C3 上极限（8LS.下极限(7LS)110VAC 1C5~1C6 安全窗(EEC).安全钳(SOS) 110V AC 1C7-1C8 轿顶急停(TES) 110V AC 1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110V AC 1C9~1C10 厅门锁(DS) 110V AC 1C11~1C12 上限位（5LS）.下限位(5LS) 0V AC奥的斯,TECE-3100VF端子号4M8~4M9 机房急停（MES) 110V AC 2C1~2C2 轿顶急停(TES).安全窗(EEC).安全钳(SOS) 110V AC 3M1~3M3 限速器（OS）110V AC 8H1~8H3 上极限（8LS).下极限(7LS) 110V AC 2H2~2H4 断带（BTS).涨绳轮(GTC).缓冲器(BTF).底坑急停(PES) 110V AC 2C7~2C10 轿厢急停（ES) 110V AC 2C10~2C4 厅门锁（DS) 110V AC 2C4~2C5 轿门锁(GS) 110V AC 7C7~7C8 上限位(1LS)?下限位(2LS) 30VDC奥的斯,TECE-4OVF【长阳路。

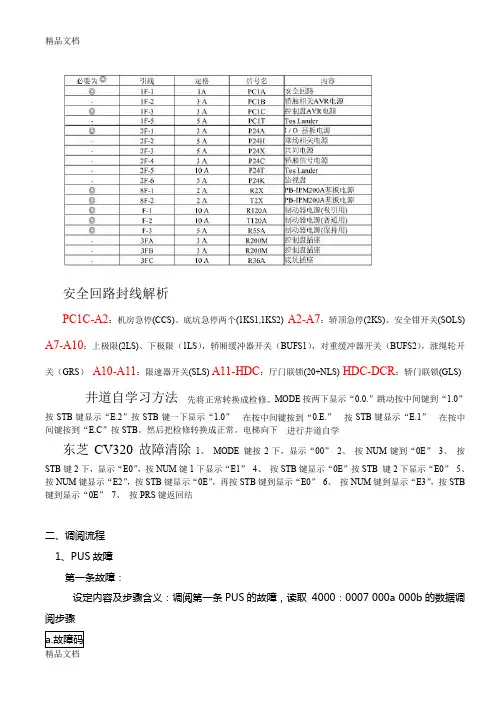

安全回路封线解析PC1C-A2：机房急停(CCS)、底坑急停两个(1KS1,1KS2)A2-A7：轿顶急停(2KS)、安全钳开关(SOLS) A7-A10：上极限(2LS)、下极限（1LS），轿厢缓冲器开关（BUFS1），对重缓冲器开关（BUFS2），涨绳轮开关（GRS）A10-A11：限速器开关(SLS) A11-HDC：厅门联锁(20+NLS)HDC-DCR：轿门联锁(GLS) 井道自学习方法先将正常转换成检修。
MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”在按中间键按到“0.E.”按STB键显示“E.1”在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下进行井道自学东芝CV320故障清除1、MODE 键按2下，显示“00”2、按NUM键到“0E”3、按STB键2下，显示“E0”，按NUM键1下显示“E1”4、按STB键显示“0E”按STB 键2下显示“E0”5、按NUM键显示“E2”，按STB键显示“0E”，再按STB键到显示“E0”6、按NUM键到显示“E3”，按STB 键到显示“0E”7、按PRS键返回结二、调阅流程1、PUS故障第一条故障：设定内容及步骤含义：调阅第一条PUS的故障，读取4000：0007 000a 000b的数据调阅步骤a.故障码K开关拨到S，按D两次进行复位。
按A 2次，3号灯亮起，显示“00”按C 2次，按B 4次，按C 4次，交替显示“4000”后显示回“00”。
按B 1次，按C 6次，显示成“01”按B 2次，显示成“03”，按C 3次，显示“00”按B 7次，显示“07”，按C 1次，显示的数据即为故障码，将其记录入表格。
按D两次进行复位按A 2次，3号灯亮起，显示“00”按B 3次，显示“03”，按C 3次，显示“00”按B 10次，显示“0A”，按C 1次，显示的数据即为数据3的代码，将其记录如表格。

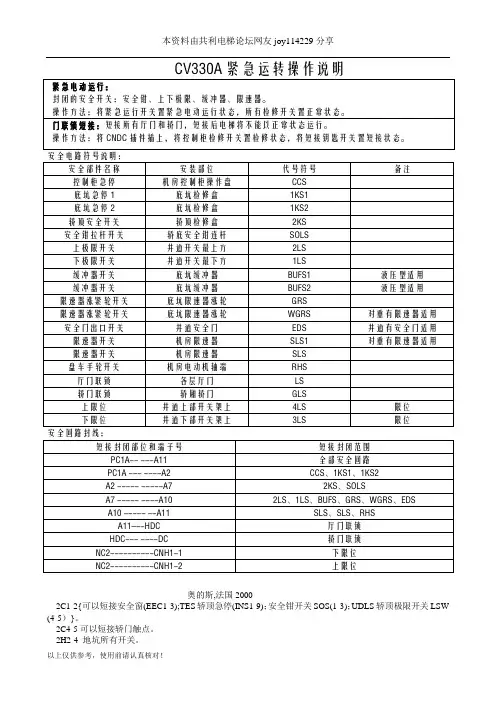

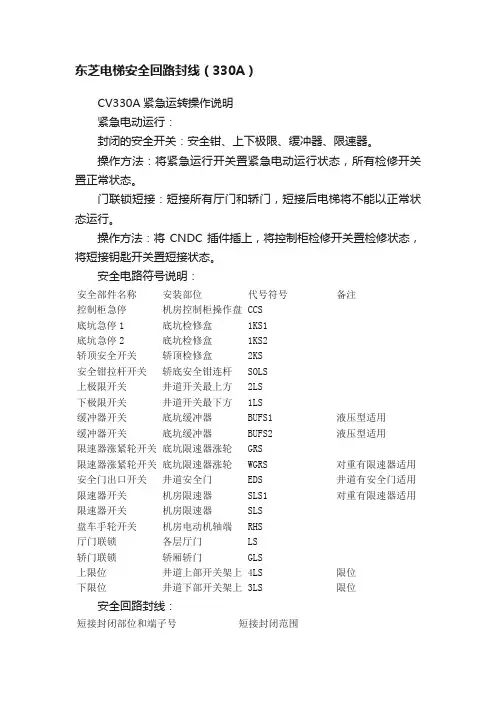

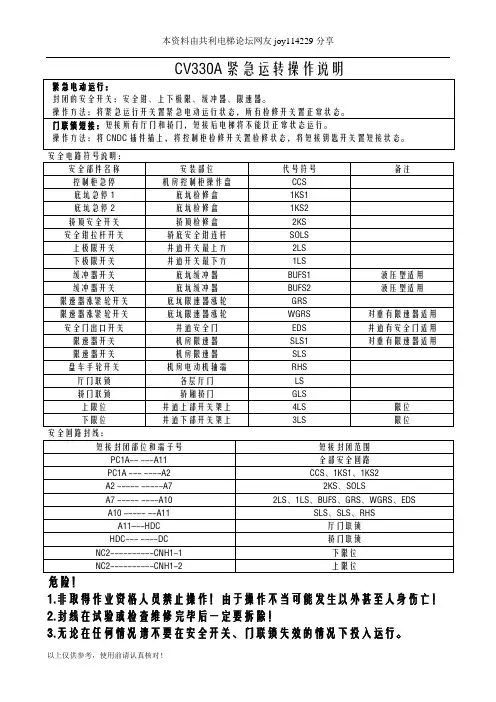

东芝电梯安全回路封线（330A）CV330A紧急运转操作说明紧急电动运行：封闭的安全开关：安全钳、上下极限、缓冲器、限速器。
操作方法：将紧急运行开关置紧急电动运行状态，所有检修开关置正常状态。
门联锁短接：短接所有厅门和轿门，短接后电梯将不能以正常状态运行。
操作方法：将CNDC插件插上，将控制柜检修开关置检修状态，将短接钥匙开关置短接状态。
安全电路符号说明：安全部件名称安装部位代号符号备注控制柜急停机房控制柜操作盘 CCS底坑急停1 底坑检修盒1KS1底坑急停2 底坑检修盒1KS2轿顶安全开关轿顶检修盒2KS安全钳拉杆开关轿底安全钳连杆SOLS上极限开关井道开关最上方2LS下极限开关井道开关最下方1LS缓冲器开关底坑缓冲器BUFS1 液压型适用缓冲器开关底坑缓冲器BUFS2 液压型适用限速器涨紧轮开关底坑限速器涨轮GRS限速器涨紧轮开关底坑限速器涨轮WGRS 对重有限速器适用安全门出口开关井道安全门EDS 井道有安全门适用限速器开关机房限速器SLS1 对重有限速器适用限速器开关机房限速器SLS盘车手轮开关机房电动机轴端RHS厅门联锁各层厅门LS轿门联锁轿厢轿门GLS上限位井道上部开关架上 4LS 限位下限位井道下部开关架上 3LS 限位安全回路封线：短接封闭部位和端子号短接封闭范围PC1A-- ---A11 全部安全回路PC1A --- ----A2 CCS、1KS1、1KS2机房，地坑A2 ----- -----A7 2KS、SOLS轿顶A7 ----- ----A10 2LS、1LS、BUFS、GRS、WGRS、EDS极限A10 ----- --A11 SLS、SLS、RHS限速器A11–--HDC 厅门联锁HDC--- ----DC 轿门联锁NC2----------CNH1-1 下限位NC2----------CNH1-2 上限位危险！1.非取得作业资格人员禁止操作！由于操作不当可能发生以外甚至人身伤亡！2.封线在试验或检查维修完毕后一定要拆除！3.无论在任何情况请不要在安全开关、门联锁失效的情况下投入运行。
